Serrage Primaire

[kerozene]

Bonjour a tous



Lors du montage initial d'un téléscope , concernant le miroir primaire , il est indiqué de le serrer par trois tours de vis environ , ok .

Lors de la collimation , l'on doit orienter ce miroir de façon a centrer la pastille , ok , pour cette opération , il faut évidemment tourner les trois vis de support du miroir ;

mais est-ce que cela s'effectue en vissant , auquel cas , un jour ou l'autre , l'on risque de se retrouver en butée , ou bien en dévissant , au risque , à un moment donné , de dévisser complètement ce support .?

🤔

En espérant avoir été assez clair ..

Bonne journée .



Modifié 15 novembre 2018 par kerozene

[gerard33]

il y a une heure, kerozene a dit :

Lors de la collimation , l'on doit orienter ce miroir de façon a centrer la pastille , ok , pour cette opération , il faut évidemment tourner les trois vis de support du miroir ;

Non, tu marques une des trois vis pour ne pas y toucher et tu te sers toujours des deux autres: tu ne seras jamais en butée

[ursus]

Il y a 2 heures, kerozene a dit :

Bonjour a tous



Lors du montage initial d'un téléscope , concernant le miroir primaire , il est indiqué de le serrer par trois tours de vis environ , ok .

Lors de la collimation , l'on doit orienter ce miroir de façon a centrer la pastille , ok , pour cette opération , il faut évidemment tourner les trois vis de support du miroir ;

mais est-ce que cela s'effectue en vissant , auquel cas , un jour ou l'autre , l'on risque de se retrouver en butée , ou bien en dévissant , au risque , à un moment donné , de dévisser complètement ce support .?

🤔

En espérant avoir été assez clair ..

Bonne journée .





Tu dois (ou peut) avoir deux types de vis:

    - celles  qui évitent le miroir de tomber. Elles sont généralement proches (et coté) du miroir et associées à des pattes qui calent le miroir. Elles sont serrer durant le transport et ils faut les déserrer en  partie pour que le miroir soit libre de bouger dans son support et éviter les contraintes du miroir.

  - Celles qui permettent de faire bouger le support du miroir et donc d'orienter le miroir primaire pour faire la collimation. Suivant le télescope, elles peuvent être devant ou derrière le miroir. Pour ne pas avoir de probléme, on en laisse une toujours fixe et on joue (vis/devisse) les deux autres pour régler la collimation.





[kerozene]

Bonjour Gerard & Ursus

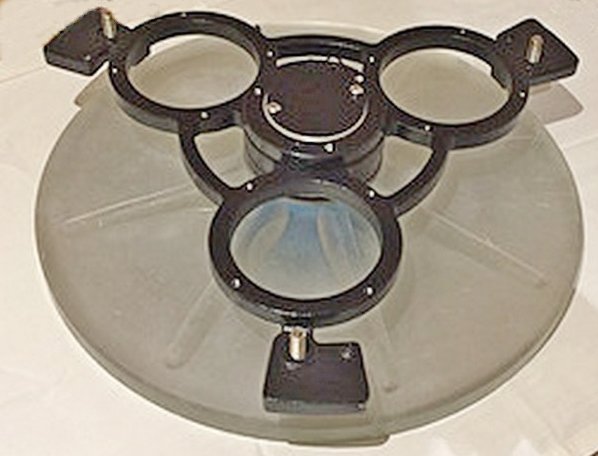

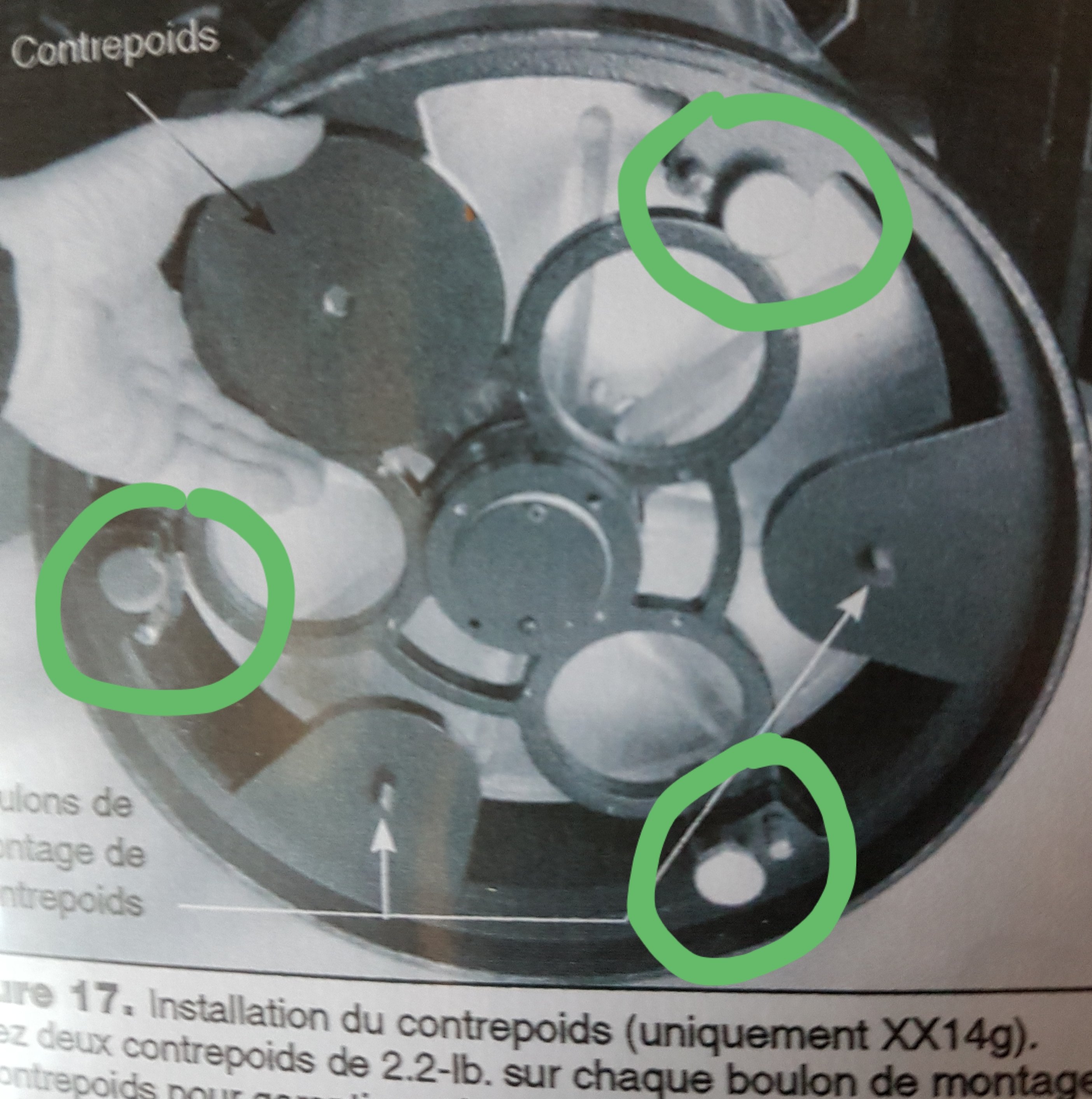

Voici comment ça se présente , trois molettes qui d'une part tiennent le barillet , (associés chacunes à une petite vis de butée ) et qui servent à regler l'orientation du miroir .

Elles ont deux fonctions .

Modifié 15 novembre 2018 par kerozene

[gerard33]

Oui, on savait à peu près

les grosses sont pour le réglage et les petites pour le blocage

généralement les petites on les supprime en intercalant un ressort entre le cul du télescope et le support miroir sur les grosses vis

et comme dit précédemment, on ne joue que sur deux réglages, le troisième étant virtuellement condamné (bout de scoch par ex)

[kerozene]

Il y a 5 heures, gerard33 a dit :

Oui, on savait à peu près





Je m'en doute , j'essai juste de dire les choses clairement .😉



Il y a 5 heures, gerard33 a dit :



généralement les petites on les supprime en intercalant un ressort entre le cul du télescope et le support miroir sur les grosses vis





Donc , plus de blocage après ..!?

J'ai pas bien pigé , mais bon .



Il y a 5 heures, gerard33 a dit :

 on ne joue que sur deux réglages, le troisième étant virtuellement condamné (bout de scoch par ex)



..ça c'est fou , et ça fonctionne avec deux seulement ?

J'ai juste du mal à imaginer le jeu du miroir .

Modifié 15 novembre 2018 par kerozene

[gerard33]

il y a 1 minute, kerozene a dit :

Donc , plus de blocage après ..!?

J'ai pas bien pigé , mais bon .

regardes sur un secondaire, il n'y a pas de bloquantes, c'est le (ou les) ressort qui assure la poussée

oui ça fonctionne sur deux et ça évite de se retrouver, comme cela m'est arrivé lors d'une virée en Espagne, avec le miroir bloqué en position haute

pas moyen de faire la colim et je ne comprenais pas pourquoi

heureusement que Fred (Creusot) avait son 500 à côté de moi, je n'ai pas perdu ma nuit

[kerozene]

En clair , je devrai m'y soumettre à un moment donné .😊



Merci pour ces conseils utiles !



[jeap]

Il y a 17 heures, gerard33 a dit :

généralement les petites on les supprime en intercalant un ressort entre le cul du télescope et le support miroir sur les grosses vis



Ayant possédé un XX14i, il me semble si mes souvenirs sont bons qu'il y a un ressort sous les grosses vis

[kerozene]

Il y a 3 heures, jeap a dit :

Ayant possédé un XX14i, il me semble si mes souvenirs sont bons qu'il y a un ressort sous les grosses vis



Exact .

Là il était question de retirer les petites vis de blocage ..

Et de condamner une des trois grosses vis pour la collimation ..je ne connaissais pas ce procédé .

Modifié 16 novembre 2018 par kerozene

[julon2000]

il y a 43 minutes, kerozene a dit :

Là il était question de retirer les petites vis de blocage ..

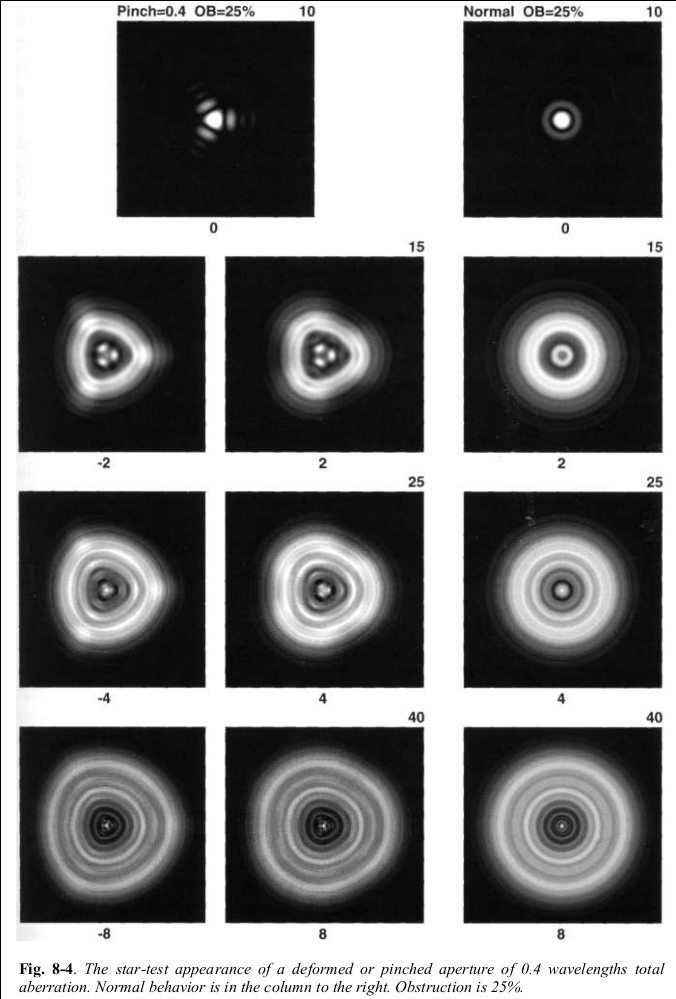

Au début on a l'impression qu'il faut que le miroir primaire soit bien tenu, mais c'est une erreur : en serrant les vis de blocage, on déforme la surface du miroir et on provoque un défaut optique appelé le tréfoil. Ça semble difficile à croire à première vue que quelque chose d'aussi épais et solide qu'un miroir primaire puisse être déformé par des vis, mais c'est bel et bien le cas.



[jeap]

il y a 35 minutes, julon2000 a dit :

Au début on a l'impression qu'il faut que le miroir primaire soit bien tenu, mais c'est une erreur : en serrant les vis de blocage, on déforme la surface du miroir et on provoque un défaut optique appelé le tréfoil. Ça semble difficile à croire à première vue que quelque chose d'aussi épais et solide qu'un miroir primaire puisse être déformé par des vis, mais c'est bel et bien le cas.



Dans le cas du XX14 il n'y a pas les classiques trois pattes de serrage, le miroir est fixé par son centre

[gerard33]

il y a 4 minutes, jeap a dit :

Dans le cas du XX14 il n'y a pas les classiques trois pattes de serrage, le miroir est fixé par son centre

ah oui, bien vu

[julon2000]

il y a 46 minutes, jeap a dit :

Dans le cas du XX14 il n'y a pas les classiques trois pattes de serrage, le miroir est fixé par son centre

Ah oui tiens, je ne connaissais pas ce système. Mais du coup à quoi servent ces vis de serrage?

[kerozene]

Il y a 1 heure, julon2000 a dit :

Au début on a l'impression qu'il faut que le miroir primaire soit bien tenu, mais c'est une erreur : en serrant les vis de blocage, on déforme la surface du miroir et on provoque un défaut optique appelé le tréfoil. Ça semble difficile à croire à première vue que quelque chose d'aussi épais et solide qu'un miroir primaire puisse être déformé par des vis, mais c'est bel et bien le cas.





D'accord , alors je les enleve ?

[gerard33]

renseignes-toi d'abord auprès de quelqu'un qui en a un

[kerozene]

il y a 1 minute, gerard33 a dit :

renseignes-toi d'abord auprès de quelqu'un qui en a un



Sage conseil je présume , merci .

[jeap]

Il y a 2 heures, kerozene a dit :



D'accord , alors je les enleve ?

Tu veux enlever quoi ?

[kerozene]

Les vis bloquantes ..comme suggéré plus haut ..

Mais là , je m'embrouille grave , pour l'instant , je laisse comme c'est , par contre au sujet de la déformation du miroir , (Julon 2000 ) , je reste attentif à toutes infos complémentaires .

Modifié 16 novembre 2018 par kerozene

[jeap]

Tu peux faire un test en les enlevant, vu qu'il y a un ressort, la colim ne devrait pas bouger, perso, je les avais laissées et je serrais  modérément après le réglage

Pour la déformation du miroir, c'est pour les miroirs classiques ceux qui ont trois pattes de serrage, il faut laisser un petit jeu pour éviter de contraindre ce dernier, c'est souvent appelé le débridage du primaire

[ursus]

il y a 11 minutes, kerozene a dit :

Les vis bloquantes ..comme suggéré plus haut ..

Mais là , je m'embrouille grave , pour l'instant , je laisse comme c'est , par contre au sujet de la déformation du miroir , (Julon 2000 ) , je reste attentif à toutes infos complémentaires .

 oui mais Jeap dit quer



Il y a 4 heures, jeap a dit :

Dans le cas du XX14 il n'y a pas les classiques trois pattes de serrage, le miroir est fixé par son centre



sur le XX14g (ton scope) le miroir est maintenu par en dessous au centre. Il n'y a donc pas de trois pattes à deviser. Il faut juste qu'il soit sorti suffisamment tôt pour être en température.



Pour faire le collimation du primaire, il te faut dévisser les vis bloquantes pour pouvoir la faire. On les revisse pour bloquer le miroir une fois la collimation faite.

Le hic, c'est que (en tout cas, sur mon SW 200) en rebloquant le miroir on dérègle un peu la collimation. Le petit jeu étant de les bloquer en collimatant.





[jeap]

Il y a 3 heures, julon2000 a dit :

Ah oui tiens, je ne connaissais pas ce système. Mais du coup à quoi servent ces vis de serrage?

Il y a trois grosses vis pour le réglage et trois petites pour bloquer le réglage



[kerozene]

il y a 2 minutes, jeap a dit :

je serrais  modérément après le réglage





Oui , moi aussi , on est pas des brutes..😉

il y a 3 minutes, jeap a dit :

c'est souvent appelé le débridage du primaire



Ah oui , j'ai déjà lu des trucs la-dessus , merci pour la piqûre de rappel !

[kerozene]

il y a 3 minutes, ursus a dit :



Le hic, c'est que (en tout cas, sur mon SW 200) en rebloquant le miroir on dérègle un peu la collimation. Le petit jeu étant de les bloquer en collimatant.







Exact !

D'où le petit goût d'aléatoire à chaque fois ..

[ursus]

il y a 1 minute, kerozene a dit :



Exact !

D'où le petit goût d'aléatoire à chaque fois ..



D ou le remplacement par des ressorts suffisamment fort pour bloquer le miroir tout en permettant la collimation. Les vis permettant de comprimer ou détendre les ressorts en faisant la collimation

[kerozene]

Ok , c'est noté , merci à tous .

Bon ciel , ..c'était une blague 🙄
