Collimation avec du Howie Glatter

[Ben Can]

Bonjour à tous et toutes,



Voila je possède un parallizer et un laser howie glatter et compte acheter le tublug. Je pense que ce matériel me permettra à la fois de bien aligner le secondaire au PO et le miroir primaire. Par contre je ne comprend pas trop si il est possible d'ajouter au tublub une grille holographique et comment cela fonctionne.  Je souhaiterais avoir plus d'information à ce sujet.





[paradise]

Salut !



Tu as quoi comme instrument ?



Et pourquoi veux-tu une grille holographique en sus du laser HG, vu qu'avec l'option Barlow tu as déjà une projection holographique sur le TubLug (à défaut sur le cul du laser) ?

[Ben Can]

Salut,

Mon télescope est un orion XX14G, comme tu t'en doute l'achat du tublug en supplément me permettrait de faire la colim du primaire de manière plus rapide. Par contre je suis un peu perdu pour l'alignement du secondaire et il me semblait qu avec l'ajout d'une grille holo sans tublug serait l'ideal.

[Ben Can]

Mais même avec cette grille je ne serait pas comment faire mais à priori ce serait possible non?

[jgricourt]

L'utilisation de la grille présente tres peu d'intérêt au regard des autres outils de la série qui eux te permettent déjà de collimater parfaitement ton scope.



Penses juste à prendre la microlentille Barlow qui se fixe en sortie du laser.

[Ben Can]

Merci pour ta réponse.

Sur le tublug il me semble que la microlentille Barlow y est automatiquement.

[Moot]

La grille holographique peut servir au centrage du secondaire, elle est superflue pour l'alignement (sans être totalement inutile). Un secondaire non-centré n'est pas un drame, ça n'a aucune incidence sur le piqué des images, seulement sur la symétrie du vignetage.



Principe de fonctionnement et d'utilisation :

0) il faut qu'il y ait un œillet placé exactement au centre du miroir primaire ;

1) on utilise le laser tel quel (le trou vissable sur le Howie Glatter est utile pour que le faisceau soit propre, sans bavures de "speckles") et on projette le point lumineux pile au centre de l'œillet (d'où l'intérêt que ce soit un anneau et non une pastille pleine) en agissant sur l'inclinaison du secondaire. C'est faisable, mais sans que ce soit plus facile, avec la grille holographique à la place du simple faisceau ;

2) on met la barlow (c'est une simple lentille divergente) sur le laser (le TuBlug a bien une lentille divergente intégrée), et on centre l'ombre de l'œillet reçue en retour en agissant sur l'inclinaison du primaire. Le TuBlug a ceci de pratique que l'on peut vérifier cela sans faire des allers-retours entre l'arrière du télescope où se trouvent les vis de réglage, et l'avant où se projettent la tache lumineuse et l'ombre.

[jgricourt]

Voilà ce que celà donne sur la pastille de collimation (photo perso)





A la sortie du laser (sans le Tublug)





Et le retour sur le Tublug



[Ben Can]

Merci beaucoup pour vos explications!!

Moot : Aujourd'hui sans tublug j'agis presque de la même manière.

Premièrement je place le laser. Je modifie l'orientation du secondaire pour que le laser tape au centre du primaire puis je modifie le primaire (en faisant des aller-retour d’où l'achat du tublug) pour que le retour du laser tape au centre de la pastille blanche du laser.  (le tublug m'apportera une facilité supplémentaire et une précision accru du à l'ombre projeté). Donc si j'ai bien compris, la grille holo me permettrai uniquement au centrage du secondaire mais à priori ça m'apportera pas grand chose donc superflu!

jgricourt : Le retour de l'ombre sur le tublug c'est vraiment chouette!!

Par contre c'est marrant la forme que tu as en pastille sur ton scope , sur mon XX14G c'est juste un petit cercle sur le primaire mais le principe sera le même!

[paradise]

Perso je n'ai pas jugé utile d'ajouter le TubLug vu que j'ai un Serrurier, et qui plus est avec l'ES je règle debout le primaire avec la canne de collimation.

[gilmour]

Yep

[jgricourt]

il y a une heure, Ben Can a dit :

Par contre c'est marrant la forme que tu as en pastille sur ton scope



Oui j'ai oublié de préciser mon mirroir et en verre enrinchi en thorium ☢️

[sixela]

Il y a 5 heures, Ben Can a dit :

Merci beaucoup pour vos explications!!

Moot : Aujourd'hui sans tublug j'agis presque de la même manière.

Premièrement je place le laser. Je modifie l'orientation du secondaire pour que le laser tape au centre du primaire puis je modifie le primaire (en faisant des aller-retour d’où l'achat du tublug) pour que le retour du laser tape au centre de la pastille blanche du laser.

Ce n'est pas le retour qu'il faut centrer, mais la silhouette sombre dans le motif de diffraction autour du faisceau central, pour être plus précis (sinon une erreur de 1mm à l'aller devient une erreur de 0,5mm au retour). Bon, évidemment su le faisceau à l'aller est parfaitement dirigé c'est la même chose, mais la bonne référence c'est celle qui résiste aux autres erreurs...

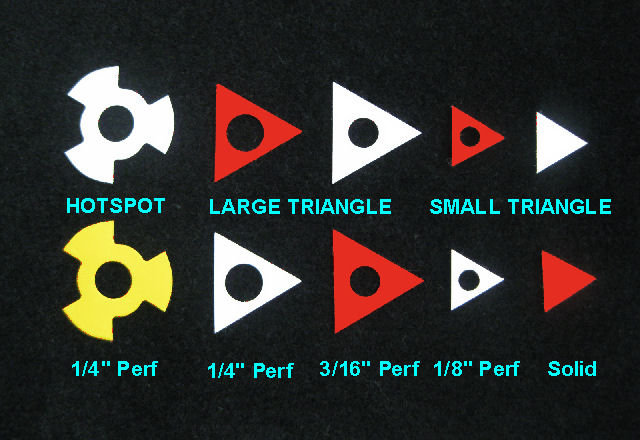

La pastille est un "HotSpot" CatsEye:

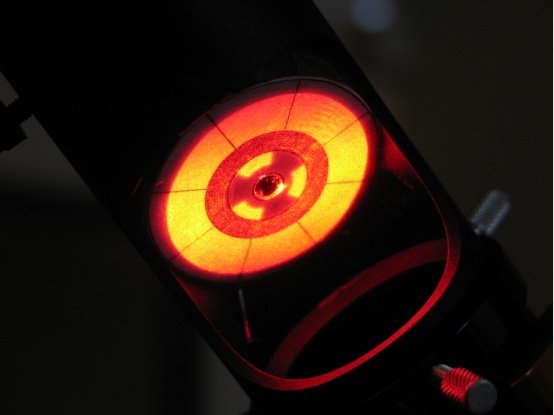

C'est nickel, surtout avec un bon autocollimateur, mais également avec un TuBLUG. Tu peux même trouver sur Cloudynights un masque à mettre sur la face blanche du TuBLUG pour plus de précision:

Modifié 28 novembre 2018 par sixela

[Ben Can]

Sixela

Pour l'instant n'ayant pas de tublug ou barlow je n'est de motif de diffraction non?

[Ben Can]

euh de silhouette sombre enfin bref tu m'as compris

[sixela]

Avec une TuBLug il n'y en a pas -- il y a une barlow qui rend le faisceau du laser divergent.



Mais sans (Tu)BLUG, voir l'image ci-dessus:





Le petit trou par lequel passe le faisceua laser génère un faible motif de diffraction qui part en cône autour du faisceau central (et revient comme un cylindre avec les rayons parallels), et ça marche comme "la BLUG du pauvre". Au fait tu n'as pas seulement un faisceau central, mais également des anneaux de plus en plus faibles autour du faisceau central.



Sur un mur ça fait:



Mais dans l'obscurité on voit encore assez bien les anneaux qui couvrent l'extérieur de la pastille sur le primaire.

[Lilian Lefort]

Salut !!! Sujet qui m'intéresse car j'ai le HG2" avec la pastille livré avec!

J'ai pris le tublug2" que j 'ai reçu il y a 2jours!



Petit soucis

La collim avec le HG c'est parfait comme d'abitude, mais dès que je mets le tublug2"mon laser ne tape plus dans le centre de mon primaire et foire complet ma collimation ?!

HELP ME la lentille barlow peut elle avoir bougé dans le transport de livraison?

[olivdeso]

il y a une heure, Lilian Lefort a dit :

dès que je mets le tublug2"mon laser ne tape plus dans le centre de mon primaire et foire complet ma collimation ?!

HELP ME la lentille barlow peut elle avoir bougé dans le transport de livraison?



normalement la barlow fait un spot très large qui couvre largement le centre du primaire. (souvent pas très rond, mais pas du tout important.)

le but est d'éclairer la pastille et un peu autour

[Lilian Lefort]

La pastille ne doit pas être installée avec le tublug ?

[olivdeso]

Il y a 2 heures, Lilian Lefort a dit :

La pastille ne doit pas être installée avec le tublug

pas compris "installée" ?  la pastille du primaire ?



La pastille du primaire doit être collée à l'aide d'un gabarit, bien centrée sur le primaire.



Ensuite la barlow du tublug va faire une grosse tache de lumière qui va éclairer en gros le centre du primaire. Il n'y a besoin d'aucune précision à ce niveau, juste besoin d'un éclairage à la louche, légèrement plus large que la pastille du primaire pour voir son ombre en retour sur la cible du tublug.



[Lilian Lefort]

il y a 20 minutes, olivdeso a dit :

pas compris "installée" ?  la pastille du primaire ?



La pastille du primaire doit être collée à l'aide d'un gabarit, bien centrée sur le primaire.



Ensuite la barlow du tublug va faire une grosse tache de lumière qui va éclairer en gros le centre du primaire. Il n'y a besoin d'aucune précision à ce niveau, juste besoin d'un éclairage à la louche, légèrement plus large que la pastille du primaire pour voir son ombre en retour sur la cible du tublug.



Non la pastille qui ce vis sur le HG

[jgricourt]

Oui exactement la barlow qui à la forme d'un petit disque mince (une pastille !) se visse sur le HG juste devant le trou d'où sort le laser.

[Lilian Lefort]

il y a 2 minutes, jgricourt a dit :

Oui exactement la barlow qui à la forme d'un petit disque mince (une pastille !) se visse sur le HG juste devant le trou d'où sort le laser.

Oui mais doit elle être en place avec le tublug???

Le tublug ne tape pas au centre du primaire après collimation avec laser seul?





J ai ouvert un autre post pour ce problème car je n ai pas trouver de réponse sur les forums francais sur ce sujet



[Moot]

il y a 53 minutes, Lilian Lefort a dit :

Oui mais doit elle être en place avec le tublug???

Non.

[Lilian Lefort]

Il y a 3 heures, Moot a dit :

Non.

Le faisceau du laser du coup doit il ressemblé a un noeud papillons ?



Bon finalement le tublug sert juste a réglé le primaire !! A ce que je comprends, car ce soir avec un essai HG plus pastille pour le secondaire et le tublug sans la pastille sur le HG pour le primaire et la collimation etait parfaite

[martial_julian]

cool Lilian, merci pour le petit retour et nous rassurer que tout va bien finalement

tu me montreras ça, ça m’intéresse

[jgricourt]

Il y a 10 heures, Lilian Lefort a dit :

Le faisceau du laser du coup doit il ressemblé a un noeud papillons ?



Bon finalement le tublug sert juste a réglé le primaire !! A ce que je comprends, car ce soir avec un essai HG plus pastille pour le secondaire et le tublug sans la pastille sur le HG pour le primaire et la collimation etait parfaite



Non c'est l'ombre de ma pastille de collimation collée sur le primaire qui donne cette apparence de "noeud papillon" si tu as un oeillet collé au centre de ton primaire celà aura alors l'apparence d'un anneau



Cette méthode de collimation inventé par feu Nils Orlof Carlin et présentée en Janvier 2003 dans Sky&Telescope permet effectivement de collimater le primaire. En plus de l'indépendance de centrage du laser la méthode permet de grossir 2 fois l'erreur (PAE) de collimation ce qui la rend plus précise que celle plus classique avec un cheshire. Il faut souligner que cette méthode n'est pas dépendante du bon centrage du laser dans le porte oculaire ni de sa bonne collimation. En 2011 j'ai pu comparer les 3 méthodes Cheshire, Laser HG, Laser HG + Barlow, Cats Eye (autocollimateur) toutes concordes et chacunes apportent un palier de précision supplémentaire.



http://www.micosmos.com/enlaces/collimation_with_a_Barlowed_Laser.pdf

[Lilian Lefort]

il y a une heure, jgricourt a dit :



Non c'est l'ombre de ma pastille de collimation collée sur le primaire qui donne cette apparence de "noeud papillon" si tu as un oeillet collé au centre de ton primaire celà aura alors l'apparence d'un anneau ...



Non mon probleme de noeud papillon etait la projection du laser HG sans sa pastille barlow, mis dans le tublug, et projeter sur un mur qui crée le faisceau ressemble a un noeud papillon. Pas de projection sur miroir.

Modifié 17 septembre 2019 par Lilian Lefort

[Moot]

Il y a 13 heures, Lilian Lefort a dit :

Bon finalement le tublug sert juste a réglé le primaire !! A ce que je comprends, car ce soir avec un essai HG plus pastille pour le secondaire et le tublug sans la pastille sur le HG pour le primaire et la collimation etait parfaite

Voilà, c'est exactement ça, tu as tout compris. En fait, c'est simple, et ça justifie l'investissement : on paie cher, mais l'utilisation est sans prise de tête.

N.B. : dans le Tublug™, il y a une barlow, d'où l'inutilité d'en ajouter une.

Modifié 17 septembre 2019 par Moot

[Nanospit]

Citation

on met la barlow (c'est une simple lentille divergente) sur le laser (le TuBlug a bien une lentille divergente intégrée), et on centre l'ombre de l'œillet reçue en retour en agissant sur l'inclinaison du primaire. Le TuBlug a ceci de pratique que l'on peut vérifier cela sans faire des allers-retours entre l'arrière du télescope où se trouvent les vis de réglage, et l'avant où se projettent la tac



Merci
