Tutoriel PhotoPills : descriptions des commandes et outils


Messages recommandés

Posté

Photopills une App pour préparer une séance de photo de paysage astronomique


Version 2.11

1         Présentation

Photopills est une application disponible sur smartphones et tablettes Android et Apple. Elle est dédiée à la préparation des sorties photo pour réaliser des paysages de nuit. Son prix est très léger - 10€ - au regard du nombre et de la qualité des outils qu’elle compile.

Il serait ambitieux d’en expliquer toutes les fonctions, tant il y en a, je vais donc me cantonner à une description très sommaire des fonctions, puis une explication détaillée de l’outil « Planner ».



Il fait partie intégrante des applis dont je dispose pour mes photos de nuit !



Une aide en ligne très complète est disponible, mais en anglais seulement. A noter que les nombreuses vidéos proposent maintenant un sous titrage en français. De nombreuses fonctionnalités sont ajoutées à chaque mise à jour. Je vais tenter de faire le tour de cette application, avec quelques cas pratiques.

2         Les onglets de l’application

Quand on lance l’application, le panneau propose 3 onglets :




2.1        Mon contenu

L’onglet « Mon contenu » propose les outils suivants :

  • image.png.6cae5756e7a8eb6ead9dd9893b76fcdc.png Liste des plans sauvegardés
  • image.png.2c8a6131e9241713805ecec12b1c5229.png Liste de photos d’utilisateurs de PhotoPills, vous avez accès à plein de détails sur les conditions et lieu de prise de vue, ce qui peut être utile.
  • image.png.832ac5bc84cd327ae768e08b7a029058.png Liste des points d’intérêts que vous avez sauvegardés
  • image.png.450d84f592b01b428a7839e5e71f93dc.png Permet de sauver ses points d’intérêt, plans, planifications et d’importer une sauvegarde.
  • image.png.479d6dce3c22e062252db2ab04d2992e.png Accède aux réglages de PhotoPills, en particulier les unités, le format des affichages de degrés…



2.2        Pilules (ex Outils)

L’onglet « Outils » propose les outils suivants :

  • image.png.283bcd4f0f9e6920b0239731f2ef3597.png Pour préparer une sortie, c’est l’outil central de PhotoPills. Il fait l’objet d’une description complète en Section 3.
  • image.png.fdf8027f0506059f30ade76b267775e2.png Pour des infos sur le Soleil, horaires...
  • image.png.2bcb99e681fe961f127a0def3bb665c4.png Idem mais pour la Lune.
  • image.png.1a13428bc1b16d6979af93cf80e081b3.png Permet de calculer l’exposition (ouverture, temps de pose, ISO) équivalente à une autre, par exemple afin d’optimiser un temps de pose, ou le réglage ISO.
  • image.png.09496ecb98c2cee6d0dc761285362256.png Permet de calculer la profondeur de champ en fonction des caractéristiques de son matériel.
  • image.png.077bf67ea2dd01fb3398c1c8d99fbb2a.png  Calcule l’angle de champ observé par un objectif sur son boitier.
  • image.png.32a68a80560be9f5fd0380c82cc8c23e.png Ce tableau résume les profondeurs de champs selon un ensemble de réglages.
  • image.png.f84113e7fdebf91b9d159a70f9ddce37.png Ce tableau résume l’hyperfocale selon son matériel.
  • image.png.ea32b710f559f12f35f8b5fc72a5071f.png Utilise la caméra de la tablette ou téléphone pour filmer la scène en face de soi, et superpose des éléments du ciel (voie lactée, soleil, lune…) pour se rendre compte de leur position en réalité augmentée
  • image.png.7e58261931631ca875c2aa9eb0f73fdf.png Permet de préparer une sortie d'observation des pluies d'étoiles filantes (depuis version 2.11)
  • image.png.84260894772445c55ed38297430857d2.png Permet d’estimer la durée totale de poses à cumuler pour que les étoiles tournent d’une certaine quantité qu'on règle graphiquement sur l'écran
  • image.png.67f2aad1757ebb411d970bdd4fb9c47c.png Cet outil permet de calculer le temps de pose idéal pour que sans suivi, les étoiles ne laissent pas de filé visible sur l’image. On accède à deux calculs, la règle de 500, obsolète, et la règle NPF (mon invention ;-) ) bien plus fiable.
  • image.png.069bbedce72e980b6c72bd08abb060ba.png Outil d’aide au calcul des durées des timelapses en fonction des poses effectuées, des intervalles entre poses, de la durée du film final…
  • image.png.9c40bb766d7aefc1f5b58a531aff8863.png Indispensable pour cuire un œuf mollet. Cela dit il ne prend malheureusement pas en compte l’altitude !
  • image.png.8efdc8a0a0987117bbaf7a35cc87a6b0.png Détermine à quelle distance on doit se trouver d’un objet pour qu’il entre dans le champ de son objectif.
  • image.png.057d4a6b503dab8347b4bd60e89d1bbe.png Permet de comparer deux ensembles de matériels différents pour qu’ils puissent observer la même scène de la même façon.

2.3        Académie

L’onglet « Académie » propose les outils suivants :

  • image.png.bd7c1f1a815e26e27d345c215f5c6bcd.png Ouvre la page Internet avec l’aide en ligne de PhotoPills, très complet, mais en anglais uniquement.
  • image.png.36e4892e1f6465300a06fef36251c107.png Accède aux tutoriels (en anglais) sur PhotoPills, ils sont extrêmement bien faits pour qui comprend l’anglais.
  • image.png.ca6a2f78bb7a691a7d248bad3a1e1493.png Articles de mise en pratique de la photo de paysages de nuit, toujours en anglais.
  • image.png.88e871ff335ae5670d0bf3996769588d.png Boutique en ligne des Goodies de PhotoPills
  • image.png.9f05b2843d2919007d025650374f44c7.png Trombinoscope des développeurs de PhotoPills
  • image.png.40a8d49223639283a1d274130bbd0cc5.png Évaluation de l’application
  • image.png.4b6ad856aaa61fa0304f6b1d362b74a3.png N’hésitez pas à poser vos questions, en anglais, espagnol ou catalan. Les réponses sont très rapides et très pertinentes.
  • image.png.cd1f9df25af58aabdb9490610971d259.png Glossaire très complet de termes associés aux photographies. En anglais.
Posté

3         L’outil Planner

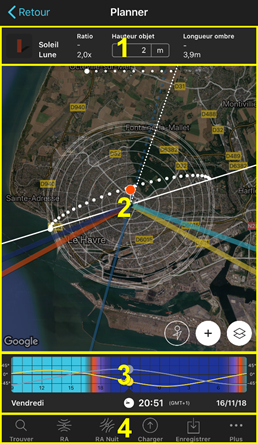

C’est de loin l’outil le plus complexe proposé par l’application, mais c’est aussi le plus intéressant. Lorsque vous le lancez, vous vous retrouvez sur un écran découpé en 4 zones :






1.       bandeau supérieur : donne accès 10 fonctionnalités. On passe de l’une à l’autre en glissant un doigt sur le bandeau de gauche à droite ou de droite à gauche.

2.       vue aérienne de l’endroit où vous vous trouvez. Une épingle rouge marque votre emplacement. Des cercles concentriques délimitent un dôme (que vous imaginez) sur lequel des points blancs représentent l’arche occupée par la Voie Lactée. Plus les points de l’arche sont gros, plus on se rapproche du cœur de la Voie Lactée. En bas à droite de la vue aérienne, trois icônes permettent certaines actions sur la carte

3.       bandeau  chronologique permet de visualiser la ligne de temps, avec la hauteur de la Lune (grise) et du Soleil (jaune). On peut se déplacer en glissant le doigt sur le bandeau ou en appuyant sur la petite horloge pour saisir une date et heure manuellement.

4.       barre d’outils inférieure, 5 directement accessibles, 3 autres supplémentaires en appuyant sur Plus…

Toutes ces zones sont parsemées de raccourcis, de zones d’actions et d’astuces ce qui, sous une apparente facilité, rend l’interface très complexe à appréhender au premier abord.



3.1        La carte et les épingles

Avant toute chose, il faut parler de la carte affichée à l’écran (zone 2). Sur la carte, on distingue une épingle rouge, qui indique la position d’où vous prenez la photo.

3.1.1        Navigation dans la carte

La navigation est intuitive :

-          Pour zoomer/dézoomer, il suffit de pincer ou d’étirer deux doigts sur l’écran.

-          Pour orienter la carte, il suffit de pivoter deux doigts sur l’écran. Quand la carte est réorientée, une petite boussole rouge apparaît dans l’angle en haut à droite, il suffit de cliquer sur la boussole pour redresser la carte avec le nord en haut.

-          Pour déplacer la zone visualisée, il suffit de glisser un doigt sur l’écran.

3.1.2        L’épingle rouge

L’épingle rouge marque l’emplacement d’où vous souhaitez prendre la photo.

Pour placer l’épingle rouge à un certain endroit, il suffit de presser longuement sur cet endroit jusqu’à ce qu’elle apparaisse.

Pour déplacer l’épingle rouge il suffit de maintenir la pression dessus avec le doigt. L’épingle se soulève et vous pouvez ensuite la déplacer où vous le souhaitez sur la carte. En relâchant la pression, vous posez l’épingle à sa nouvelle position.

Vous pouvez aussi déplacer l’épingle rouge en appuyant sur l’icône image.png.8d53800945f36be7aa4e4bf5097ed1db.png > image.png.79445cf510aec3be2c7d3a46fb6571d3.png. L’épingle reste alors levée même si vous ne touchez pas l’écran. Elle se remettra en place quand vous presserez à nouveau sur image.png.84404a2d5ca9ba23528d98f8f5a7ee8d.png , à l’emplacement marqué par la croix blanche.

En tapant une fois sur l’épingle rouge, on peut lire les coordonnées géographiques du point visé, ainsi que son altitude.

3.1.3        L’épingle noire

L’épingle noire marque l’emplacement que vous visez avec votre appareil photo.



Elle n’est pas affichée par défaut. Pour l’afficher, il est nécessaire de naviguer dans le bandeau « Infos géodésiques d’épingle à épingle » dans la zone 1 :




Cliquez sur l’icône des épingles à gauche pour activer/désactiver l’épingle noire. Attention en la désactivant, vous perdrez son emplacement, car en la réactivant elle se placera automatiquement sur la zone affichée de la carte.



Vous déplacez l’épingle noire de la même façon que l’épingle rouge.



Vous pouvez permuter les deux épingles en cliquant sur image.png.9cdaae029bb71400ac570eb6779f4614.png image.png.5d62ce95619549498ccd39cb4b0e729e.png.



Le bandeau « Infos géodésiques » donne quelques indications sur la distance (à vol d’oiseau) séparant les deux épingles, l’azimut et la différence d’altitude (en mètres et en degrés) ainsi que la hauteur apparente de l'astre au dessus de la ligne d'horizon (avec prise en compte de la courbure de la Terre mais pas  de la réfraction atmosphérique).



3.2        Les icônes de fonctions utiles dans la carte

En bas à droite il y a 3 icônes :

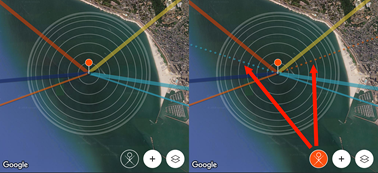

3.2.1         image.png.89979e36f69ec555d772ba99fc36a8f0.png Raccourci vers dernier outil utilisé

Par défaut, c’est cet outil qui est présenté. Cet icône contient en fait la dernière action effectuée depuis les 11 icônes accessibles sous l’icône image.png.05bfa740d427148549a35106e70fb9e5.png.

3.2.2        image.png.d67d931058c1da79d6ad52a40c5e045a.png Donne accès aux 11 icônes suivantes qui vous permettent d’exploiter la carte :

  • image.png.d5b16c2bea7f91b1746267a898c60631.png Centre la carte à l’endroit où vous vous trouvez selon les coordonnées GPS de votre appareil.
  • image.png.95dd8a6697feac24109f7e56272a6ed6.png Permet de soulever l’épingle. Vous pouvez naviguer dans la carte en la faisant glisser. Une petite croix marque l’emplacement où l’épingle se posera quand vous appuierez de nouveau sur l’icône.
  • image.png.661ed10680cfd9bb2b74a536e0acdacf.png image.png.1600bb0d264ec46eca2f5582a2848ee1.png Annule/désannule la précédente action. PhotoPills conserve en mémoire un long historique dans lequel vous pouvez naviguer avec ces deux actions.
  • image.png.5ce9c07940f49c6e810912a8f6306c7c.png Étire la carte sur l’écran en supprimant les zones 1 et 4 il ne reste que les zones 2 (carte) et 3 (ligne de temps). Dommage qu’on ne puisse pas laisser la zone 1 en réduisant la zone 3.
  • image.png.9ca911e7a568c6b51ffe104226d8bc7a.png Permute l’épingle rouge (emplacement de l’appareil photo) avec l’épingle noire (emplacement visé).
  • image.png.8045b27058291781cd7883124b43e9a8.png Affiche/cache le prolongement en pointillé des lignes de lever/coucher/position du Soleil et de la Lune au-delà de l’épingle rouge. Attention, cela rend le tracé de l’ombre projetée très difficile à voir.
  • image.png.100b38ddd31fcd404fa96e4cb2c18e51.png  Affiche/cache votre position actuelle sur l’écran. Votre position est identifiée par un cercle bleu sur la carte.
  • image.png.1aee0ae040278dff0400832d5567a9c2.png  Permet de changer le type de carte (Google/Apple/OpenStreetMap). Fait double emploi avec l’icône image.png.6c9b0d25c40e42b44de6cfd09dc4190b.png qui donne accès à plus de paramètres .
  • image.png.2077b5447409365dadacc2d1619ca75e.png  Active/désactive l’orientation automatique de la carte. La direction vers laquelle votre tablette/smartphone est orientée est indiquée par un cône symbolisant des phares de voiture, et la carte pivote automatiquement quand vous changez l’orientation de votre machine.
  • image.png.fdd40fd754bb18d54e45be4123625b1d.png Quand le cadenas est verrouillé, les 11 icônes restent affichés en bas de la carte. Quand il est déverrouillé, les 11 icônes sont regroupés dans l’icône image.png.da077c3f8af5e86483b77a13b0d62930.png .

3.2.3        image.png.adf151706a2f8ffb4012fdf85bb8c523.png Configuration graphique de la carte et actions supplémentaires

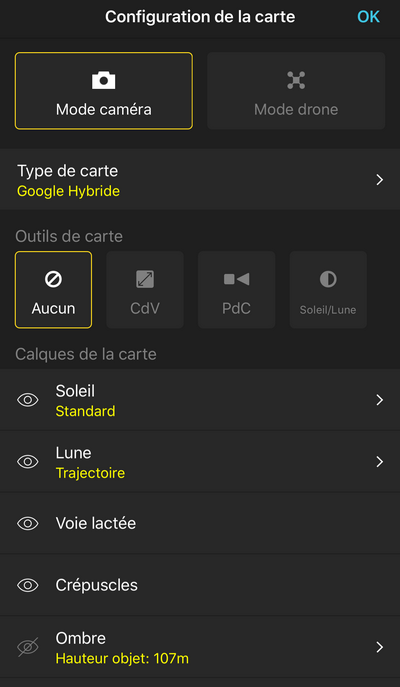

On arrive sur un nouveau panneau de commandes :




  • Choix du mode « caméra » ou « drone ».
    Je ne parlerai pas du mode « drone » ! On reste en mode « Caméra ».



  • Choix du Type de carte
    Permet de choisir la carte affichée en zone 2 :
    - Google Standard / Satellite / Terrain / Hybride
    - Apple : Standard / Apple Satellite / Hybride
    - OpenStreetMap : Standard / OpenCycleMap  / OpenCycleMap Paysage
    Je trouve que les cartes « Satellite » sont les plus utiles.



  • Choix de l’Outil de carte

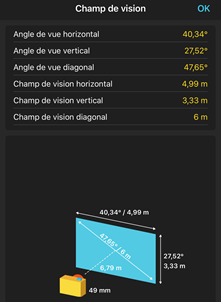

    - CdV (Champ de vision) : très pratique pour voir le champ affiché par l’objectif et le boitier que vous utilisez. Cet outil permet en particulier de prédéterminer facilement la focale à utiliser selon le paysage que l’on souhaite photographier. La zone embrassée par l’objectif se trouve surlignée sur la carte.

    Les icônes suivants permettent de :

    image.png.d2b7bd8c4a27cf96359e273defde7b8b.png Sélectionner son boitier dans une liste déroulante

    image.png.33a7818bc59d5d8d335611facbe08c51.png Sélectionner la focale de son objectif

    image.png.0568366a58d7965ca2f5c045641da1d3.png Sélectionner la distance de mise au point

    image.png.4dc88738b22f9b7fc4e25ab160c1afd8.png Sélectionner le format (Portrait/Paysage)

    image.png.632b919f269c346ed375dad77d84a5fe.png Sélectionner l’azimut

    image.png.42156607fbc34e1dae995abb6024756d.png Afficher les détails du Champ de Vision, ils sont compilés dans un écran à part :
    - PdC (Profondeur de champ) : permet de simuler la profondeur de champ selon son matériel. Je ne vois pas trop l’intérêt de cet outil pour la photo de paysage de nuit… je n’en parlerai pas.

    - Soleil/Lune : nouveauté de la version 2.10. Permet de calculer facilement la distance de prise de vue pour que le Soleil ou la Lune aient une taille spécifique par rapport au sujet. Le planificateur dessinera un cercle autour de l'épingle noire pour indiquer la distance à laquelle la Lune ou le Soleil aura la taille apparente souhaitée.
    On presse les icones image.png.6ee55811bdc3a8bdc1c14ce169966966.png pour régler la taille voulue de la Lune ou du Soleil, et image.png.671b0acace31e7b6cabd6cb1115be033.png pour régler la distance. Ensuite PhotoPills indique le cercle de distance à laquelle la Lune ou le Soleil auront la taille souhaitée autour de l'épingle noire (ici à 17 km de distance). En cliquant sur Soleil/Lune on passe alternativement du calcul pour la taille du Soleil ou de la Lune :


  • Options d’affichage (Soleil, Lune, Voie Lactée, Crépuscules, Ombres et Éclipses)
    Soleil et Lune

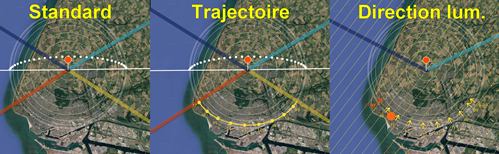

    - Standard : montre trois lignes qui montrent la direction du lever (épais jaune/bleu ciel) et du coucher (épais orange, bleu foncé), et actuelle (fine orange/bleu, continue pour la direction d’où vient la lumière) des deux astres.
    - Trajectoire : en plus des lignes Standard, montre la trajectoire de l’astre sur le dôme céleste symbolisé sur l’image
    - Direction de la Lumière : des petites flèches et des hachures montrent d’où vient la lumière de l’astre. Je trouve que cela encombre inutilement l’image.
    - Voir taille : le trait qui marque la direction de l'astre a une épaisseur qui s'ouvre au fur et à mesure de l'éloignement de l'épingle rouge, pour simuler la taille de l'astre. Ca permet de se rendre compte de la taille de l'astre par rapport au décor.
    - Voir ligne d'azimut réelle : affiche par un trait orange (Soleil) ou bleu ciel (Lune) la direction vers laquelle se trouve l'astre en fonction de l'heure affichée.

    Les 4 options suivantes font double emploi avec l’accès direct via les bandeaux en haut de la carte. À mon avis, elles devraient être supprimées pour simplifier la présentation…
    Voie Lactée : fait double emploi avec l’activation par le bandeau Voie Lactée
    Crépuscule : fait double emploi avec l’activation par le bandeau des horaires.
    Ombre : fait double emploi, pas pratique à utiliser à cet endroit. Utiliser plutôt le premier bandeau.
    Éclipse : fait double emploi avec les bandeaux Éclipses

Posté

3         L’outil Planner (suite)

3.3        Les bandeaux supérieurs

Les bandeaux se trouvent au-dessus de la carte, il y en a 10 ! Ils sont cachés si on a activé la vue étendue.
Pour les réactiver, aller dans image.png.e0f8adad8972a8e2092d47d01681f686.png puis désélectionner image.png.8e58881670649ff21c7900c6b442597c.png.

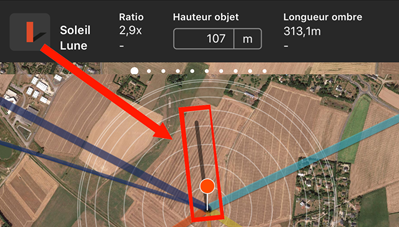

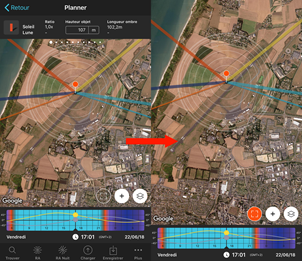

3.3.1        Calcul des ombres


Cet outil permet de prédire la longueur des ombres (Lune ou Soleil) projetées par les monuments en fonction de leur hauteur et de la position actuelle de la Lune ou du Soleil. Le chiffre indiqué dans la colonne « ratio » doit être multiplié par la hauteur de l’objet, pour avoir la longueur de l’ombre projetée sur un sol horizontal. Par exemple, un ratio de 5 appliqué à une hauteur de 2 mètres se traduit par une ombre de 10 m de long.


Cela permet notamment de trouver un emplacement adéquat pour enregistrer un timelapse montrant l’évolution de l’ombre d’un monument, ou encore savoir si on est au bon endroit pour photographier un monument en plein contrejour.

Lorsqu’on appuie sur le petit bâton rouge à gauche, l’ombre est dessinée en trait grisé et indique la zone où elle est projetée au sol. Parfois difficile à distinguer, elle part de l’épingle rouge et se trouve dans le prolongement de la ligne orange fine (pour le Soleil, le jour) ou bleue foncé fine (pour la Lune, la nuit).

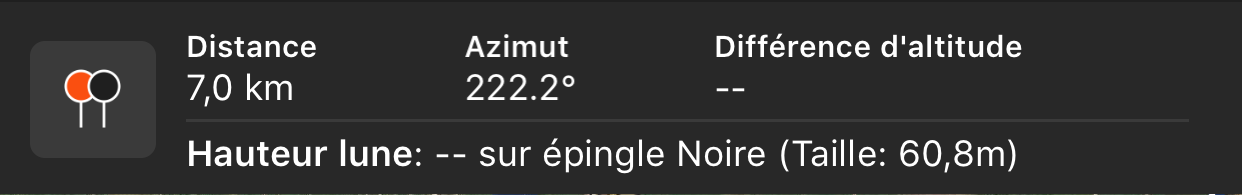

3.3.2        Infos géodésiques d’épingle à épingle



L’icône permet d’afficher ou non l’épingle noire sur la carte. Une fois l’épingle affichée, vous pouvez la déplacer en appuyant dessus et en la déplaçant sur l’objet ou dans la direction où vous voulez prendre la photo.


Le bandeau affiche alors la distance entre les épingles rouge et noires, l’azimut, qui est l’angle par rapport au Nord, et la différence d’altitude (en mètres et en degrés), et la hauteur apparente (en mètres) de l'astre le plus proche (Lune ou Soleil) au dessus de l'épingle noire. Le calcul tient compte de la courbure de la Terre mais pas de la réfraction atmosphérique, il peut donc y avoir un écart non négligeable.



  • Astuce : plutôt que de chercher l’épingle noire qui peut parfois être loin de la carte affichée, il suffit de désactiver l’icône des montagnes puis de le réactiver pour que l’épingle soit déplacée automatiquement sur la zone affichée à l’écran.

3.3.3        Affichage des infos Soleil-Lune

image.png.e20a4773af9d443cc937e0669ae6d837.png image.png.3182fc2f8e9e475d420f241c3d18f1e8.png



Ces deux bandeaux donnent des informations sur la position du Soleil, de la Lune et la phase de la Lune.

Sur le premier bandeau, en cliquant sur l’icône à gauche on sélectionne alternativement les lignes repères affichées :

  • image.png.adff3fff0a1a8dfb40720478ab44c3e2.png Soleil (lignes jaunes et orange) et Lune (lignes bleu foncé et bleu ciel)
  • image.png.9afefa401b295dfe1da560715bc8c503.png Soleil seul (lignes jaunes et orange)
  • image.png.cd95b0cbdd4d8d2e8d321980443c7710.png Lune seule (lignes bleu foncé et bleu ciel)
  • image.png.86f7faf312e7d2a5a5536b42526d4f24.png Ni Soleil ni Lune (aucune ligne)

Le deuxième bandeau affiche des informations complémentaires au bandeau précédent pour les horaires de lever et coucher du Soleil et de la Lune au droit de l’épingle rouge, et à la date indiquée dans le bandeau horaire sous la carte.

Il rappelle aussi les codes couleurs des lignes affichées sur la carte (jaune = levé du Soleil, orange = couché du Soleil, bleu ciel = levé de Lune, bleu foncé = couché de Lune).



  • Astuce 1 : quand on appuie sur l’image de la Lune (deuxième bandeau), Photopills se déplace à la date du quartier suivant (Pleine Lune, Dernier quartier, Nouvelle Lune, Premier quartier).
  • Astuce 2 : quand on appuie longuement sur une des heures de lever/coucher de Soleil/Lune (deuxième bandeau), PhotoPills se cale sur cette heure.

3.3.4        Horaires aube et crépuscule

image.png.946828da0b6d7253a0756757069a344b.pngimage.png.cdf4ff5a875f4b193c6e29b3f8c0fa5b.png

Ces deux bandeaux donnent les horaires de diverse aubes et crépuscules ainsi que les périodes des heures bleues et dorées.



  • Astuce 1 : quand on clique sur l’icône coloré on active/désactive la simulation de lumière sur la carte. Le fond de carte est clair le jour, passe bleuté au moment de l’heure bleue, orangé à l’heure dorée, puis se fonce un peu la nuit. C’est pratique pour avoir une idée visuelle des instants importants. Je préfère en général laisser cette option activée.
  • Astuce 2 : quand on appuie longuement sur une des heures d’une période (sur les deux bandeaux), PhotoPills se cale sur cette heure.

3.3.5        Visibilité du Centre Galactique

image.png.45287dde599aac425d51a34f86d791e2.pngimage.png.13dff2ae9dc63a86e29b694e0a5da855.png



Ces deux bandeaux donnent des informations sur la Voie Lactée et en particulier la visibilité du centre galactique (CG) à l’endroit de l’épingle rouge et à la date indiquée dans le bandeau sous la carte.

Sur le second bandeau, l’icône représente l’aspect dans lequel la Voie Lactée est visible à l’endroit de l’épingle rouge et à la date indiquée dans le bandeau. On peut donc savoir d’un coup d’œil si elle sera inclinée, verticale, horizontale..,

Les petits traits bleus à droite de la représentation de la Voie Lactée indiquent si la nuit sera propice ou non à l’observation de la Voie Lactée à cause de la Lune. Les nuits de Pleine Lune, par exemple, aucune barre bleue ne sera affichée (pas propice) alors que les nuits de Nouvelle Lune, les barres seront au maximum.

image.png.73c567ee643636d2b9fdeec2beba6353.pngimage.png.bf913f0f3e31ed37ea22cf427763ebad.png

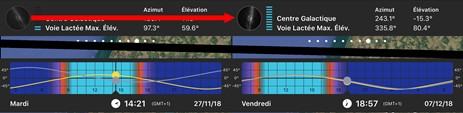

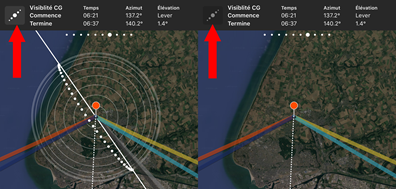

  • Astuce 1 : sur le premier bandeau, en cliquant sur l’icône avec les points blancs, on active/désactive la représentation du dôme avec le schéma de la Voie Lactée. Il est à mon avis préférable de le laisser activé.
  • Astuce 2 : sur le premier bandeau quand on appuie longuement sur la valeur « temps » (commence/termine) de la visibilité du CG, PhotoPills se cale automatiquement à cet instant.
  • Astuce 3 : sur le second bandeau, lorsqu’on clique sur l’icône de la Voie Lactée, PhotoPills se déplace à la prochaine date de meilleure visibilité de la Voie Lactée (toutes les barrettes bleues affichées).

3.3.6        Bandeaux des éclipses

image.png.b9ddb3eed41692118cb7bc7a40cdb239.pngimage.png.a40d01d897f075e8bdcfd8cafb2e53e6.png



Les deux derniers bandeaux permettent d’afficher les détails des éclipses Lunaires et Solaires.

Il faut commencer par sélectionner une éclipse en appuyant sur l’icône en forme de bouton. La liste des éclipses proposées va de 2017 à 2050 pour les éclipses de Lune et du Soleil.


Vous pouvez cliquer dans les titres des colonnes pour trier la liste. La 4ième colonne donne la visibilité de l’éclipse à l’endroit où se trouve l’épingle rouge. Par exemple au Havre, la prochaine éclipse du Soleil sera visible le 10 juin 2021.


Le second bandeau donne accès aux horaires des instants particuliers de l’éclipse.



  • Astuce 1 : Deuxième bandeau, en cliquant sur l’icône à gauche représentant l'éclipse, on se déplace successivement à chacun de ces instants et l’icône à gauche du bandeau montre une simulation de la configuration des astres dans le ciel vus de l’endroit marqué par l’épingle rouge.
  • Astuce 2 : Deuxième bandeau, en cliquant sur l'heure indiquée sous les petits dessins schématiques, PhotoPills se cale à l'heure indiquée.
Posté

3         L’outil Planner (suite)

3.4        La bande chronologique

Elle se trouve juste sous la carte.




La bande chronologique s’étend sur 24 heures. Sont représentés en dégradés de couleurs, les périodes de jour (bleu ciel), de nuit (bleu foncé) et les aubes et crépuscules (dégradés). Les deux courbes jaunes et grises représentent les hauteurs du Soleil et de la Lune. Les disques jaune et gris représentent la position du Soleil et de la Lune à l’heure affichée en gros à droite de l’horloge.



Vous pouvez déplacer la bande de temps à gauche (passé) ou à droite (futur) en la faisant glisser avec un doigt.



En maintenant la pression sur la bande de temps pendant un court instant, elle zoome sur 15 minutes au lieu de 24 heures. Pour revenir à 24 heures, presser à nouveau la bande un court instant.



Pour revenir à l’heure et date actuelle, double tapoter sur le centre de la bande de temps.



En appuyant à gauche de la bande de temps ou à droite on passe à l’instant particulier précédent ou suivant parmi Transit du Soleil ou de la Lune, Lever ou Coucher du Soleil ou de la Lune, Début et Fin de l’heure dorée, Début et Fin de l’heure bleue, Début et fin des crépuscules civil, nautique et astronautique.



Il est possible de saisir manuellement la date et l’heure, en tapotant une fois sur le centre de la bande du temps. Une page s’affiche :


Vous pouvez saisir les chiffres à la main, sélectionner le fuseau horaire, ou encore revenir à l’instant présent en appuyant sur Maintenant (on le fait plus simplement en double tapotant sur le centre de la bande de temps).



Posté

3         L’outil Planner (suite)

3.5        Les outils supplémentaires

Ils se trouvent sous la bande de temps. Ils sont cachés quand on a activé la vue étendue.

Pour les réactiver, aller dans image.png.257073d358743484d4ae37f6ace7e0f0.png puis désélectionner image.png.e72b6ff6149b30d055d16f4cc577d70b.png.

  • image.png.84ffe45881fe4f21f1ca36ab72999e9c.png Permet de trouver un événement avec le Soleil ou la Lune.  >>> Voir tutoriel ici >>>
  • image.png.9077fefd6892b381e819f00e5091d49a.png Passe en mode « réalité augmentée » en affichant une représentation de la Voie Lactée, de la sphère céleste, du Soleil et de la Lune sur l’image captée par la caméra. Nécessite une tablette ou smartphone équipés d’un GPS, inclinomètre et boussole. Il est possible de faire une calibration dans le cas où les capteurs seraient désorientés.
  • image.png.b2e76e0e06e2482368bd3f8cac82e762.png Idem précédent, mais adapté à la nuit.
  • image.png.8471a5aee5c9c309e9cbb2fde8a1b93f.png Permet de charger un plan, point d’intérêt, coordonnées géographiques, ou image géolocalisée préalablement enregistrés. Une barre de recherche permet aussi de saisir manuellement une adresse.
  • image.png.3537180ad87fb3955de35fd7d2988d0b.png Enregistre un plan ou un point d’intérêt qu’on pourra utiliser ultérieurement.
  • image.png.20b9c9d4bd23d5da629dec551364b18b.png Donne accès à 4 autres options :
    -          Date : fait double emploi avec la saisie manuelle de la date en tapotant au centre de la barre de temps
    -          Altitude :  (nouveauté v. 2.10) permet de personnaliser la hauteur des épingles rouge et noires, pratique quand on veut prendre une photo depuis un immeuble, on détermine son altitude réelle avec un GPS on la saisi pour l'épingle rouge, ou d'un bâtiment élevé, on saisi son altitude réelle (déterminée au GPS + plans ou estimation) pour l'épingle noire.
    -
    Horizon : permet de mesurer la hauteur au-dessus de l’horizon entre l’épingle rouge et une épingle bleu qu’on place où on veut. Je ne comprends pas trop pourquoi cet outil se trouve perdu à cet endroit…
    -          Action : lance des actions qui permettent, selon le système d’exploitation (Android/IPhone), d’envoyer un email, poster sur Facebook, Messenger, enregistrer une image… avec des informations sur la carte affichée à l’écran.



  • Merci / Quelle qualité! 1
Posté

Whaou, énorme boulot. Je suis loin d'avoir le tour de cette appli. Justement j'étais en train d'essayer de la configurer pour avoir un coucher de Lune ou de Soleil derrière un phare en Vendée afin de déterminer ou je dois me placer.



Posté
  Le 28/11/2018 à 15:50, stefg1971 a dit :

Whaou, énorme boulot. Je suis loin d'avoir le tour de cette appli. Justement j'étais en train d'essayer de la configurer pour avoir un coucher de Lune ou de Soleil derrière un phare en Vendée afin de déterminer ou je dois me placer.



Voir davantage

@stefg1971 Je viens de mettre un tuto en ligne pour t'aider à faire ça :







Posté

Bonsoir Fred_76,

Sacré boulot ce tuto... Cet outil semble vraiment très utile et embarque un bon nombre de fonctionnalités intéressantes.

Une question très bête, l'appli nécessite forcément une connexion au web pour fonctionner ?

Le pourquoi de la question, c'est que j'ai un téléphone mais pas un smart phone (pas de GPS et pas de wifi), donc je ne peux pas m'en servir de modem ou de point d'accès mobile pour une tablette.

Si pas de web nécessaire, je préfère investir dans une tablette.

Merci d'avance

JP

Posté

Il faut un accès au web pour les cartes. Il faut un GPS et une boussole pour orienter automatiquement la Réalité Augmentée.

Posté

Merci Fred_76 pour  ces précisions, il n'y a plus qu'à faire une commande d'un smartphone au Père Noël 😀.

Bonne soirée

jp

  • 2 mois plus tard...
Posté

Photopills vient de faire une mise à jour, version 2.10 . La description des commandes ci-dessus en tient compte.



Les nouveautés :

- le deuxième panneau supérieur du planificateur indique la hauteur apparente du Soleil ou de la Lune au droit de l'épingle noire

- prise en compte de la courbure de la Terre

- indication de la distance à laquelle se placer pour que le Soleil ou la Lune aient la taille apparente souhaitée par rapport au sujet (épingle noire)

- définition personnalisée de l'altitude de l'épingle rouge ou noire

- ajout de nouvelles caméras et appareils photos

- corrections de bugs et améliorations cosmétiques

Posté

Photopills vient de faire 3 mises à jour, version 2.10.1, puis 2.10.2 et 2.10.3. La description des commandes ci-dessus en tient compte.



2.10.1 :

- correction de bugs



2.10.2 :

- correction de bugs



2.10.3 :

- ajout de nouvelles caméras et appareils photo

- correction de bugs



Ces trois mises à jour ne modifient pas l'ergonomie ni les fonctionnalités du logiciel.

Posté

La version 2.11β est actuellement en cours de test.



L'équipe a beaucoup travaillé sur l'intégration d'un nouvel outil (ou pilule) pour préparer une sortie photo pendant une pluie d'astéroïdes. Je n'en dirai pas plus, mais cette nouveauté semble très prometteuse. Ne ratez pas la prochaine pluie qui aura lieu ce vendredi matin 22/11/2019 entre 5h30 et 7h00 du matin, avec un pic estimé à près de 235 met/heure vers 06h15. Il s'agit de la pluie des alpha-Monocérotides.



D'autres modifications (mineures) :

  • l'onglet "Outils" s'appelle désormais "Pilules" (Pills en anglais).
  • les Pilules ont été réorganisées
  • En ligne récemment   0 membre est en ligne

    • Aucun utilisateur enregistré regarde cette page.
×
×
  • Créer...

Information importante

Nous avons placé des cookies sur votre appareil pour aider à améliorer ce site. Vous pouvez choisir d’ajuster vos paramètres de cookie, sinon nous supposerons que vous êtes d’accord pour continuer.
