Qui connait les objectifs achromatiques DKD ?

[jgricourt]

Il y a 2 heures, oliver55 a dit :

Ton projet avance bien.C'est bien que Steve Taylor ait accepté de te donner un coup de main.Tu as choisi la meilleure solution à mon avis.



Surtout merci à toi pour le tuyau !

[ABDEL1982]

Bonsoir gricourt

Est-ce qu'il anodise les raccords en noir mat?

Si oui,ça pourrais m'intéresser, j 'ai un 127mm 1200mm également ?le prix aussi?

Merci



[jgricourt]

Le 14/05/2019 à 21:07, ABDEL1982 a dit :

Bonsoir gricourt

Est-ce qu'il anodise les raccords en noir mat?

Si oui,ça pourrais m'intéresser, j 'ai un 127mm 1200mm également ?le prix aussi?

Merci





En première estimation il me fait les cellules collimatables pour $150 dollar pièce, pour l'anodisation il faut lui demander. Je dois choisir le diamètre externe de la cellule (qui sera le diamètre interne du futur tube) il m'a dit que le O.D. minimum serait de 178mm pour l'objectif de 153mm et de 155mm pour l'objectif de 127mm. Mais je n'arrive pas à choisir le tube pour l'instant et maintenant j'hésite à passer aussi sur un tube truss complètement ouvert en seconde solution (voir les 2).



J'ai trouvé chez Leroy un tube à poêle en acier émaillé de 180mm de diamètre interieur mais seulement 0.7mm d'épaisseur, je ne sais pas si c'est aussi rigide qu'un tube équivalent en alu de 2mm.

https://www.leroymerlin.fr/v3/p/produits/tuyau-emaille-de-raccordement-poujoulat-diam-180-mm-100-cm-e115958



Sinon en provenance d'allemagne un tube à poêle déjà matifié

https://fr.ofenseite.com/180mm-Tube-droit-100cm-noir



Celà ne coute que 40€ environ.

[jgricourt]

Qui peut me dire ce qui conviendrait le mieux pour un diamètre intérieur de 180mm:



Un tube en acier DIN-ST12 en 2mm d'épaisseur , peint en noir avec une couche "Senotherm" (c'est quoi au juste ?)

https://fr.ofenseite.com/180mm-Tube-droit-100cm-noir



Un tube en inox 316L en 0.7mm d'épaisseur mais très réflechissant

https://www.leroymerlin.fr/v3/p/produits/tuyau-inox-de-raccordement-poujoulat-diam-180-mm-100-cm-e115827



Un tube en acier emaillé  peint en noir

https://www.sanitaire-distribution.fr/XL04871A/POUJOULAT/Tuyau-droit-emaille-pour-poele-a-bois.aspx



On trouve même des réductions de 180 / 150mm ce qui permet de prendre un tube encore moins lourd ...

https://www.pointp.fr/p/couverture/reduction-femelle-emaille-diametre-150-180-mm-noir-mat-ral-9019-A1465706



Merci



[oliver55]

Aux U.S.A., les amateurs peuvent se fournir chez Parallax Instruments :



http://www.parallaxinstruments.com/tubingprice.html



Cela peut t'aider pour les caractéristiques des tubes.

[jgricourt]

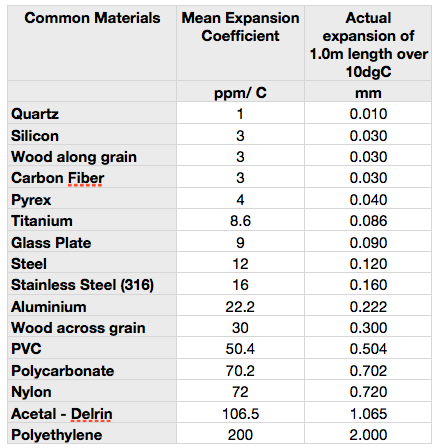

Merci mais ils ne font que de l'alu je savais aussi que 1.5 à 2mm convient pour de l'alu. Si l'on regarde la stabilité des matériaux soumit aux gradients de température on voit que l'acier sans sort nettement mieux que l'alu aussi.

source : https://www.cloudynights.com/topic/500649-how-bad-is-pvc-pipe-for-ota

[astrocg]

quelqu'un a t il finalement acheté un objectif et l'a testé?

si oui de quelle manière?

[jgricourt]

Tu parles du DKD ? (car le sujet à un peu dérivé sur les Wollensack) bien non personne à ma connaissance

[astrocg]

oui du dkd

[ABDEL1982]

Salut

Il y en a sur ebay. Assez cher, et pas sûr de la qualité

[jgricourt]

Cher ?



Par ex un objectif de 104mm f/12 dans sa cellule à 217€ livré.



Structure optique:Double séparation
Diamètre (D): 104mm
Longueur focale (F):1200mm
Matériau: verre optique de haute qualité
Film de revêtement: AR multi-enduit
Qualité d'image combinée: 1/4-1/8
Tolérance de diamètre: + 0/-0.12mm
Centrale tolérance d'épaisseur: ±0. 2mm
Focal tolérance: ±0. 1%
Miroir finition: 60/40
Excentricité: 1



https://fr.aliexpress.com/item/32957287923.html?spm=a2g0o.detail.1000014.19.3595481bMKQ7iY&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.128125.0&scm_id=1007.13338.128125.0&scm-url=1007.13338.128125.0&pvid=5298a616-5cc9-4082-b54e-ce274360babb



Jusqu'à 250mm (et plus il me semble)

https://optic-mall.com/shop/telescope-parts/objective-lenses/refractor-objective-250mm



Je suis presque persuadé que DKD fourni aussi des fabricants bien connu mais c'est surement pas du haut de gamme non plus sauf cas exceptionnel comme l'objectif DKD de 230mm de la lunette solaire de JP Brahic

[ABDEL1982]

@jgricourt

Y'a pas de bulletin de contrôle, qualité incertaine.

Le istar est pas loin du prix mais avec un bulletin interféromètrique

[ABDEL1982]

@jgricourt

Le prix que tu indiques c'est pour la cellule, ils vendent les lentilles et barillet a part,donc pas Si intéressant que ça finalement

[jgricourt]

Effectivement +116€ donc 333€ au final.



Les Wollensack sont infiniement moins chères, par ex 102mm f/10 montée à 169€ (+ 20 € de frais de livraison)



https://www.surplusshed.com/pages/item/L14819.html

[astrocg]

sur ebay j'ai acheté un 90/900 pour 28€ en barillet

utilisable en grossissement jusqu'au 4,8mm nagler

[jgricourt]

Le 16/01/2019 à 10:32, jgricourt a dit :

J'ai commandé un 152mm f/8 et un 127mmm f/10 dispo dans 45 jours.



Bon ben volà j'ai reçu mes 2 objectifs dont les cellules ont été (re) façonnées par Steve Taylor (Cloudynights) à ma demande. Le système de collimation est vraiment ingénieux, c'est ça aussi qui m'avait décidé. Je réalise aussi combien ça pèse son poids un objo de 150mm tout équipé




[astrocg]

ils ne sont pas dkd mais surplusshed c'est çà?

on s'est un peu éloigné

[lyl]

reçu 2 objectif de remplacement CSO (Arcturus store) avec qui j'ai communiqué l'an dernier. Quelques photos vite faites.

90/1000 : saturne à x250 (4mm TMB)

et 70/900  : x180 (5mm SPLER Stellarvue)

La Lune avec le 70mm, fait vers 19h40

Modifié 5 octobre 2019 par lyl

[jgricourt]

il y a 11 minutes, astrocg a dit :

ils ne sont pas dkd mais surplusshed c'est çà?

on s'est un peu éloigné



Oui Surplusshed c'est ça.

[astrocg]

c'est quoi ton fournisseur cso arcturus store?

[jgricourt]

Ben c'est un store chez AliExpress : https://arcturus.fr.aliexpress.com/store/3086057

[tournevase]

On 10/5/2019 at 11:25 AM, jgricourt said:



Bon ben volà j'ai reçu mes 2 objectifs dont les cellules ont été (re) façonnées par Steve Taylor (Cloudynights) à ma demande. Le système de collimation est vraiment ingénieux, c'est ça aussi qui m'avait décidé. Je réalise aussi combien ça pèse son poids un objo de 150mm tout équipé






bonjour jgricourt

peux-tu donner des détails sur le système de réglage de tilt ?

[jgricourt]

Le 16/01/2020 à 18:47, tournevase a dit :



bonjour jgricourt

peux-tu donner des détails sur le système de réglage de tilt ?



En fait il y a 3 petits cylindres plats (je ne connais pas le mot exact ici) qui permettent à l'aide d'une clé allen (ou tout autre clé de bon diamètre) de tourner le petit cylindre, celui ci permet de viser une vis prise dans l'autre partie de la cellule pour avancer ou reculer. Pour que celà fonctionne il y a une rondelle à ressort entre les 2 partie de la cellule, des "beleville washers" comme on dit là bas  . Donc comme tu vois le design est assé différent de celui présenté initialement sur Cloudynights : https://www.cloudynights.com/topic/639185-wollensak-6-f8-suplus-shed-glass/#entry8941096



Il a donc souhaité innover pour mes objectifs afin de réduire au max le diamètre des cellules.

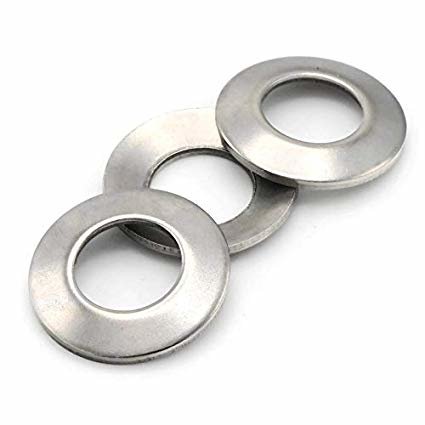

Les bellevilles :

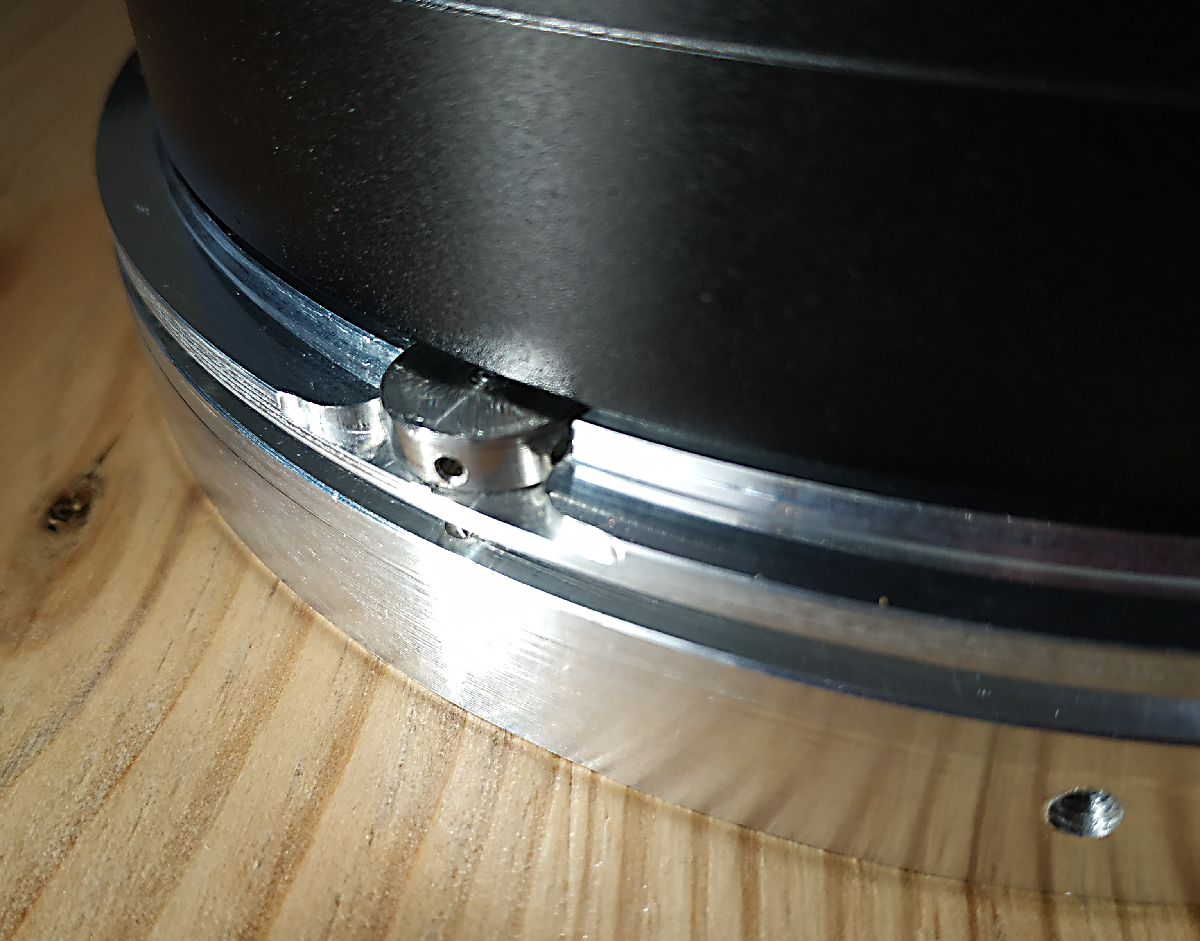

Le résultat :







[tournevase]

vu

l'idée est attractive



en fait les rondelles belleville font ressort entre les deux parties du barillet, compressées par une vis dont le cylindre est la tête, percée  de trous radiaux pour son entrainement

la position n'est pas fixée rigidement, ça reste élastique, mais on compte à priori sur la grande raideur des rondelles belleville pour éviter tout déplacement.



mais pour ça il faut atteindre un serrage suffisant car la force est proportionnelle à l'écrasement

faible écrasement => barillet pas assez rigide



il ne faudrait pas qu'une contrainte mécanique intempestive sur le barillet détruise l'alignement

où est la limite de serrage (attention au mouvement de la vis sous contrainte qui risque d'user prématurément les filets du barillet à moins qu'il ne soit en acier) ?

de plus quelle est la sensibilité à la température ?



nota : la plus grande raideur est obtenue quand les rondelles sont empilées comme des assiettes.



[jgricourt]

Il y a 22 heures, tournevase a dit :

mais pour ça il faut atteindre un serrage suffisant car la force est proportionnelle à l'écrasement

faible écrasement => barillet pas assez rigide



Oui exact il faut commencer par imprimer une tension sur les vis avant de commencer à collimater. Le barillet à été usiné dans la masse c'est du costaud je n'ai pas d'inquiétude sur sa rigidité.



Il y a 22 heures, tournevase a dit :

il ne faudrait pas qu'une contrainte mécanique intempestive sur le barillet détruise l'alignement



Ouais genre une grosse dégringolade sur le sol



Il y a 22 heures, tournevase a dit :

attention au mouvement de la vis sous contrainte qui risque d'user prématurément les filets du barillet à moins qu'il ne soit en acier



Non en alu ici.



Il y a 22 heures, tournevase a dit :

de plus quelle est la sensibilité à la température ?



La je sais pas, je pense que c'est pas différent des autres barillets.



Pour moi celà fera le job pour ces grosses lunettes achro à fabriquer soit même à moins de 300€ l'unité et de ce que j'ai vu en (solaire notamment) ces optiques sont très surprenantes.

[tournevase]

3 hours ago, jgricourt said:

On 1/28/2020 at 12:58 PM, tournevase said:

mais pour ça il faut atteindre un serrage suffisant car la force est proportionnelle à l'écrasement

faible écrasement => barillet pas assez rigide



Oui exact il faut commencer par imprimer une tension sur les vis avant de commencer à collimater. Le barillet à été usiné dans la masse c'est du costaud je n'ai pas d'inquiétude sur sa rigidité.



je pensais pas assez de rigidité entre la partie fixe et la partie porte verres

il faut mettre le maxi de précontrainte en serrant les vis jusqu'à écraser sérieusement les belleville mais pas complètement sinon ça risque de dépasser la limite élastique et elles feront moins ressort.

[jgricourt]

Il y a 5 heures, tournevase a dit :



je pensais pas assez de rigidité entre la partie fixe et la partie porte verres

il faut mettre le maxi de précontrainte en serrant les vis jusqu'à écraser sérieusement les belleville mais pas complètement sinon ça risque de dépasser la limite élastique et elles feront moins ressort.



Ok !
