préparation fibre optique


tournevase

Messages recommandés

bonjour



on peut faire une étoile  artificielle avec une fibre optique



j'ai tenté le coup mais impossibles d'obtenir des extrémités de fibres bien à l'équerre, ça se casse en biseau et dons la lumière ne passe pas



existe-t-il une méthode ?



Lien vers le commentaire
Partager sur d’autres sites

Bonjour,



Si tu as une mini perceuse tu peux essayer de couper au disque abrasif.



Quand tu coupes de la tole c'est un peu pareil : ça plie

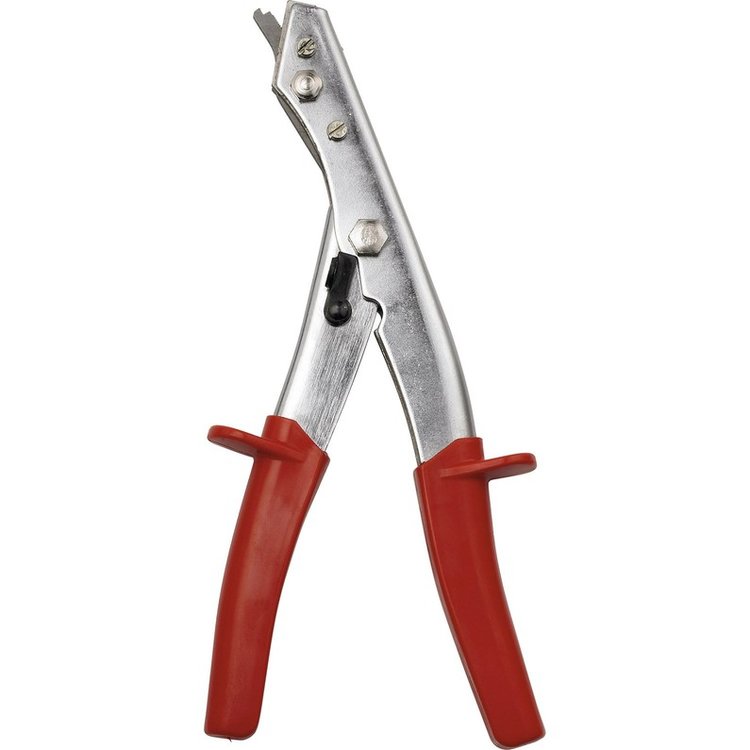

Tu pourrais essayer avec une griognoteuse, on en trouve pour moins de 10E https://www.leroymerlin.fr/v3/p/produits/grignoteuse-e164812



grignoteuse.jpg?$p=hi-w795



Sinon si tu coupes souvent de petits trucs tu peux te payer une bonne pince.

https://www.multirex.net/cisaille-xuron,fr,4,280027.cfm



Si tu connais quelqu'un qui fait du modélisme ramènes lui ton truc, il tre fera surement une coupe droite de compete.



Lien vers le commentaire
Partager sur d’autres sites

Bonjour

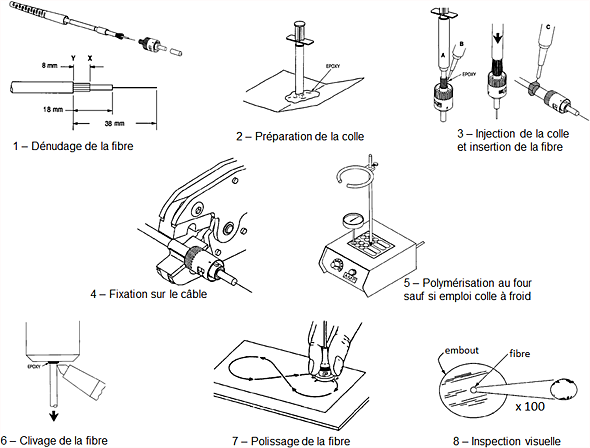

La fibre optique , c'est du verre, et ça casse un peu n'importe comment. Il faut fixer l’extrémité dans un support et polir le tout jusqu’à avoir une surface lisse et perpendiculaire a l'axe optique.


Modifié par Kayta
rajout d'une explication par l'image
Lien vers le commentaire
Partager sur d’autres sites

merci pour les réponses



effectivement le mode de cassure du verre est en sifflet



pour une étoile artificielle il faut un tout petit diamètre 10 à 50 microns donc du ffth



là http://micromegas.over-blog.com/article-24774280.html ça n'a pas l'air d'avoir posé de problème, même avant d'avoir passé du 500, coup de pot ?



bref j'ai fais des essais de trous dans du papier alu posé sur du verre, percé avec une épingle bien affutée et je crois avoir obtenu plus fin que la fibre

reste à tester l'engin





Lien vers le commentaire
Partager sur d’autres sites

Bonjour

Sinon acheter une jarretière optique pour réseau informatique

Prendre si possible une connectique ST

Coupler une led blanche avec de la gaine thermo rétractable

Multimode 50/125 ou monomode 9/125

Multimode ST

https://www.conrad.fr/p/cable-de-raccordement-fibre-optique-efb-elektronik-o6013050-1x-st-male-1x-st-male-50125-multimode-om2-050-m-713990

Monomode ST 9/125

https://www.conrad.fr/p/cable-de-raccordement-fibre-optique-efb-elektronik-o2003050-1x-st-male-1x-st-male-9125-singlemode-os2-050-m-713981





Daniel

Modifié par teko38
erreu
  • Merci / Quelle qualité! 1
Lien vers le commentaire
Partager sur d’autres sites

Au fait, c'est pour quoi faire ?



Je me doute que c'est pour collimater mais quel instrument ?



J'attire ton attention sur un tout petit problème.

En admettant que tu aies ton étoile de 50 microns, tu pourras collimater à 150xD.



OK, mais quid de la MAP ?

Par exemple pour une lunette de 90 tu pourrais collimater à 12m mais il faut faire la MAP à 12m, ce qui signifie jouer à Jo le plombier sur le PO pour avoir un  énorme tube allonge qui risque de fausser l'axe optique.



Bon ciel

Lien vers le commentaire
Partager sur d’autres sites

Il y a 11 heures, Kayta a dit :

Bonjour

La fibre optique , c'est du verre, et ça casse un peu n'importe comment. Il faut fixer l’extrémité dans un support et polir le tout jusqu’à avoir une surface lisse et perpendiculaire a l'axe optique.



C'est un peu pour ça que je conseillais la dremel avec un disque abrasif s'il a ça sous le coude.



Lien vers le commentaire
Partager sur d’autres sites

10 hours ago, Leimury said:

Au fait, c'est pour quoi faire ?



c'est pour jouer avec une lunette bresser 102/1350

  • la résolution théorique pour une longueur d'onde de 587 nm est 1,45"
  • on voit un diamètre de 50 microns sous un angle de 1,45" à une distance de (0,000050/2) / tg(1,45/2) soit 7,12 m
  • équivalent à une distance théorique minimale à respecter de 70 x D

y a-t-il une règle qui dise qu'il faut démultiplier la distance théorique ?



il est certain que plus on est près, plus le tirage de l'instrument est long !pomoi!

si d est la distance objectif / étoile, f la focale, le tirage est               f/(1-f/d

  • avec 150 x D soit 15,3 m ça fait un tirage de  1480 mm soit 13 cm en plus de la focale, est-ce insurmontable ?
  • avec 70 x D ça fait + 31 cm, là ça devient gênant
  • sur mon lopin de terre j'ai droit à 20 m sans obstacle soit un tirage de + 9 cm

l'éventuel décalage de l'oculaire en cas de montage acrobatique est vérifiable en faisant tourner la lunette sur elle-même ensuite on peut corriger.



je compte aussi essayer un renvoi par miroir qui doublera la distance mais il va falloir être tireur d'élite





Lien vers le commentaire
Partager sur d’autres sites

Par renvoi à miroir tu peux même afire beaucoup mieux que doubler en exploitant le reflet du reflet du reflet et un dernier reflet en sortie.

Oui mais dans ce cas il te faut un miroir correct et du coup tu atteinds le prix d'une étoile du commerce.



Sur Aliexpress tu as une étoile artificielle 20 microns pour 35E port compris et deux ou trois semaines d'attente.

https://fr.aliexpress.com/item/Hercules-Mini-toile-Artificielle/32892673408.html



Vu que c'est avec un boitier tout propre qui a les supports à pile qui vont bien pourquoi pas ?

Surtout que quand tu auras fini de jouer avec tu pourras la revendre en occase pratiquement au prix d'achat vu que de chez toi ça arrivera en trois jours.



Bon ciel

Lien vers le commentaire
Partager sur d’autres sites

54 minutes ago, Leimury said:

pourquoi pas ?

tout simplement le plaisir de faire

c'est ma poudre, ma blanche ...



54 minutes ago, Leimury said:

mieux que doubler en exploitant le reflet du reflet du reflet et un dernier reflet en sortie.

je ne vois pas



en guise de miroirs j'ai de la récup réfléchissante une face provenant de photocopieuses mais c'est pas grand, de l'ordre de quelques cm



il y a ça aussi https://sites.google.com/site/tanveerg/buildinganartificialstar(pointsource) le diviseur d'étoile
