MAP impossible sur lunette vintage

[sebb916]

Bonsoir à tous



J'ai récupéré cet après midi cette petite lunette décrite comme incomplète (https://www.leboncoin.fr/jeux_jouets/1541039008.htm/) mais avec sa mallette en bois et trois petits livres.

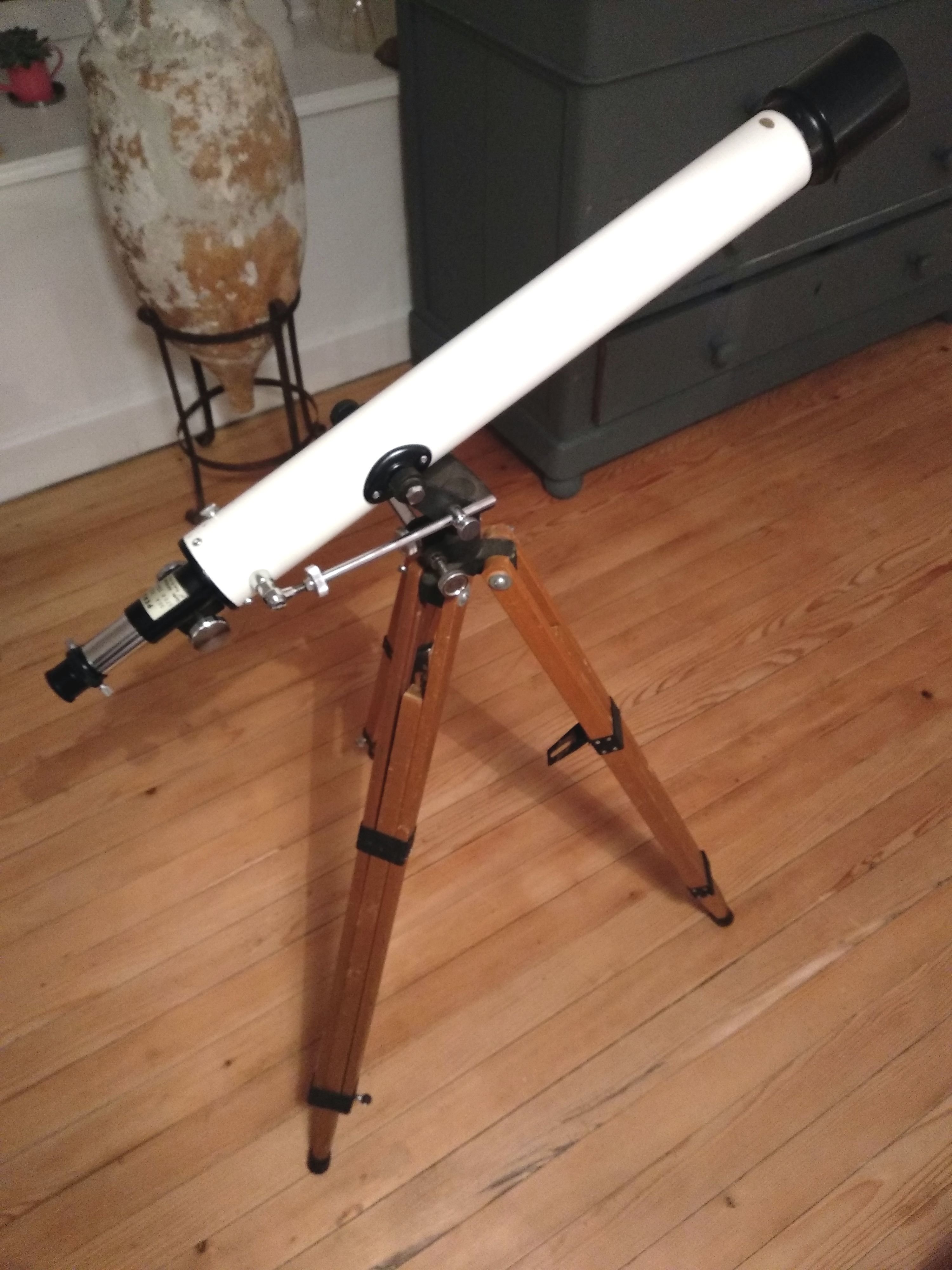

Je viens de la monter, et il manque :

- le plateau porte-oculaire (pas rédhibitoire, en serrant bien les pieds sur la petite monture, ça tient)

- pas d'oculaires

Elle venait avec une barlow x2, un redresseur que je n'ai pas réussi à mettre en place (pas des vis ne correspondant pas)







J'ai démonté la lentille pour un nettoyage, remise en place, pris un oculaire de 20 mm au coulant 24,5 du Perl et profitant d'un trou entre deux nuages, pointé la lune, el là (ou las, c'est selon) impossible de faire la mise au point  il y a bien un moment où je m'en suis approché, mais rien à faire, et j'avoue que vu la simplicité de l'engin, je ne vois pas où est le problème, si ce n'est que l'oculaire en question ne serait donc pas adapté.



Merci pour vos lumières



Sebb916



EDIT : elle est décrite dans ce post :



Modifié 22 décembre 2018 par sebb916

[Guilaume]

Bonjour,

Il manque peut-être le renvoi coudé? (Chemin optique trop court)

[sebb916]

Je n'ai justement pas réussi a le faire tenir, ce n'est peut être pas celui d'origine, je revois ça demain

[Skywatcher707]

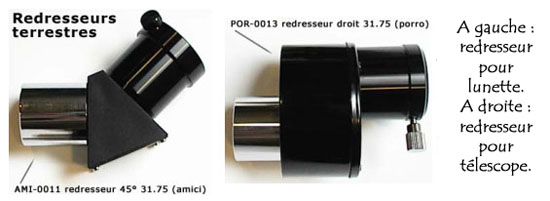

Oui, il faut nécessairement un RC pour faire la MAP. Il est possible que tu aies un redresseur droit, voire dit "de Porro" avec ce genre de lunette.



[sebb916]

alors c'était bien du à l'absence de redresseur... j'avais monté l'oculaire directement sans passer par le redresseur car il manque en fait aussi le petit tube en métal en 24,5 mm ; j'ai démonté celui qui était sur la Barlow mais il ne tient pas correctement vissé, cela m'a toutefois permis de constater que sans redresseur, pas de MAP.

[oliver55]

Certaines lunettes sont conçues pour être utilisées obligatoirement avec un renvoi coudé ou un redresseur.Elles ne fonctionnent pas sans.

D'autres lunettes sont utilisables directement avec seulement un oculaire.



Il faut essayer pour le savoir.



Tu viens de ressusciter  une belle lunette endormie.Bravo.

[sebb916]

hé bien pour celle-ci redresseur obligatoire, mais je ne comprends comment il peut y avoir un tel jeu entre ces deux pièces :



c'est bien simple, ça tient du miracle que le redresseur tienne en place ; comme la barlow est également incomplète (il manque une lentille),

[Skywatcher707]

Bein, c'est de l'occasion, si le matériel a bien vécu et que l'ancien propriétaire n'était pas trop soigneux ou méticuleux... L'intérêt est de faire revivre cette belle lunette, plus tu auras de matériels "vintage", plus tu auras d'accessoires susceptibles de s'adapter sur ces vieux tromblons ! Parfois, on récupère des pièces qu'on ne connait pas du tout et dont on ne sait pas quoi faire (bagues, adaptateurs...) et finalement, elles se montent sur d'autres instruments.



Bon ciel (enfin vu la météo ces jours-ci...).

[pejive]

bonjour

Une petite astuce que j'ai utilisé pour éviter d'employer un renvoi coudé:

démonter la lentille d'une Barlow; çà fait un super tube allonge

[sebb916]

ah la météo des deux derniers mois, quelle purge...



Le propriétaire était médecin, j'espère qu'il prenait plus soin de ses patients

Bon les livres sont en super état, le guide de l'amateur possède en effet de belles cartes de la lune (je prendrais des photos un peu plus tard)

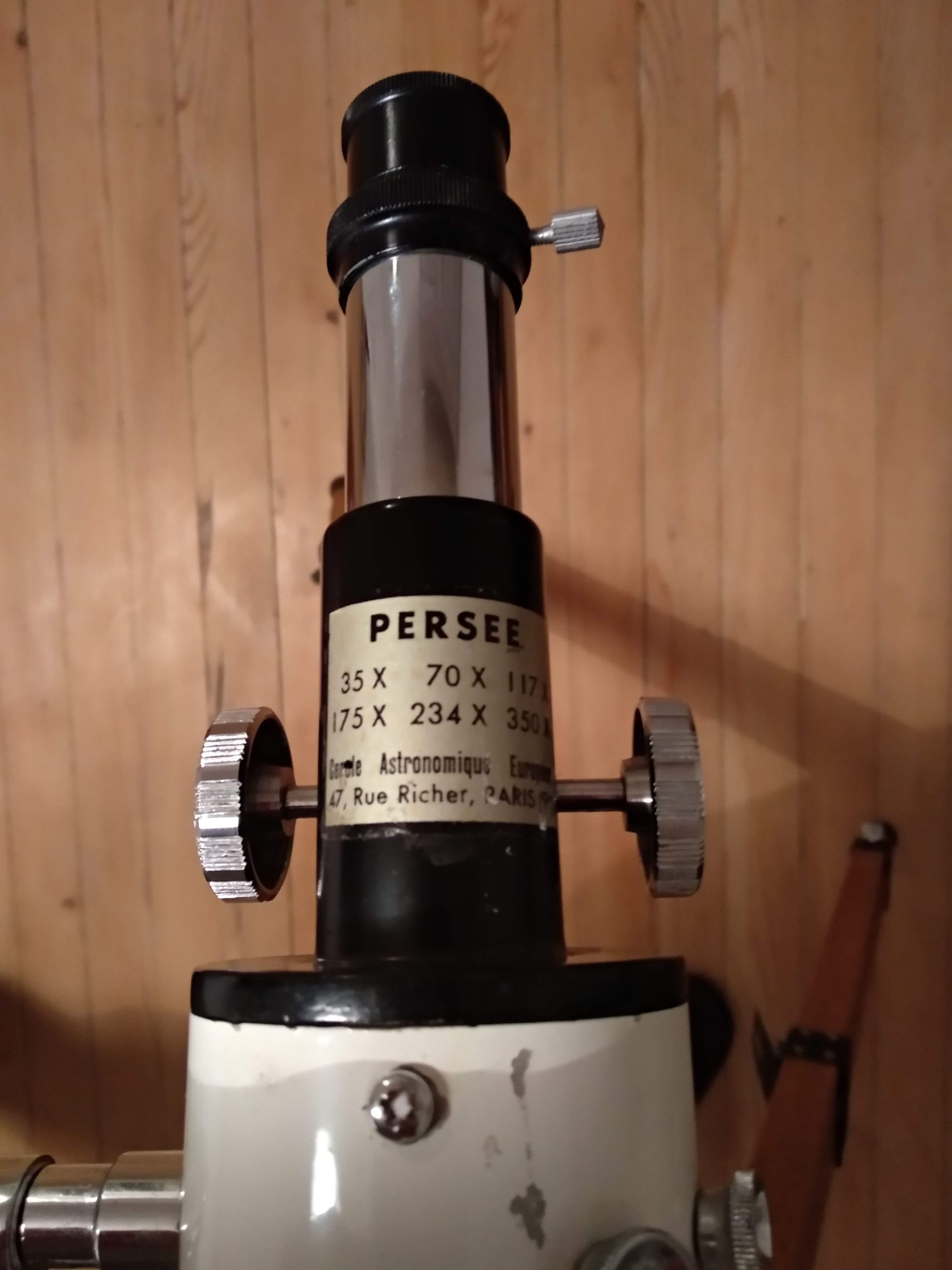

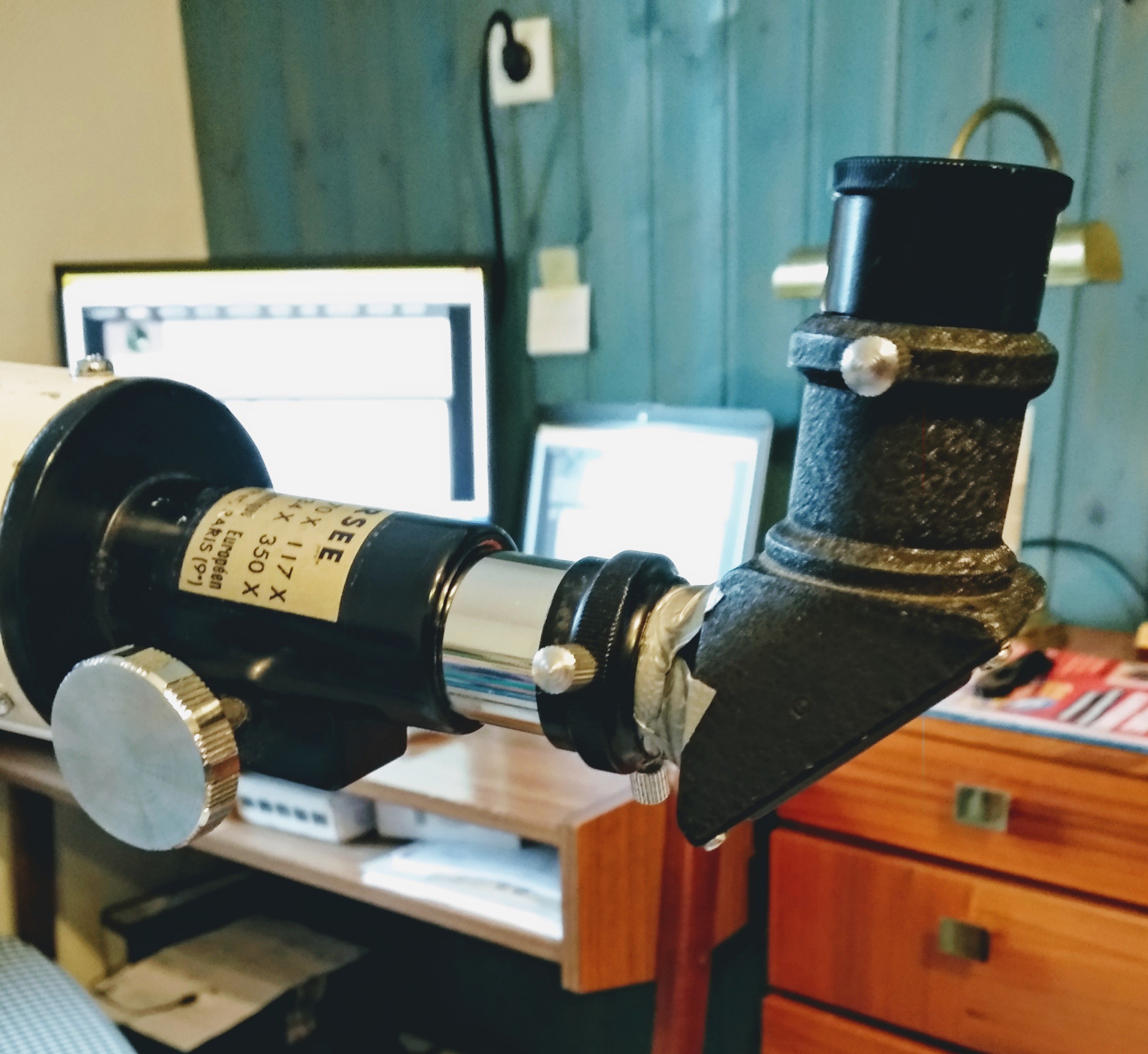

Sinion voila le seul moyen que j'ai trouvé aujourd'hui pour faire tenir le redresseur



La molette de réglage en azimut fonctionne, celle en alt pas très bien.



Enfin, mon niveau de compétence en terme de bricolage peut quasiment se résumer à ceci :



[pejive]

Il y a 6 heures, sebb916 a dit :

 comme la barlow est également incomplète (il manque une lentille),

donc elle peut servir de tube rallonge

[jj06]

Bonjour,

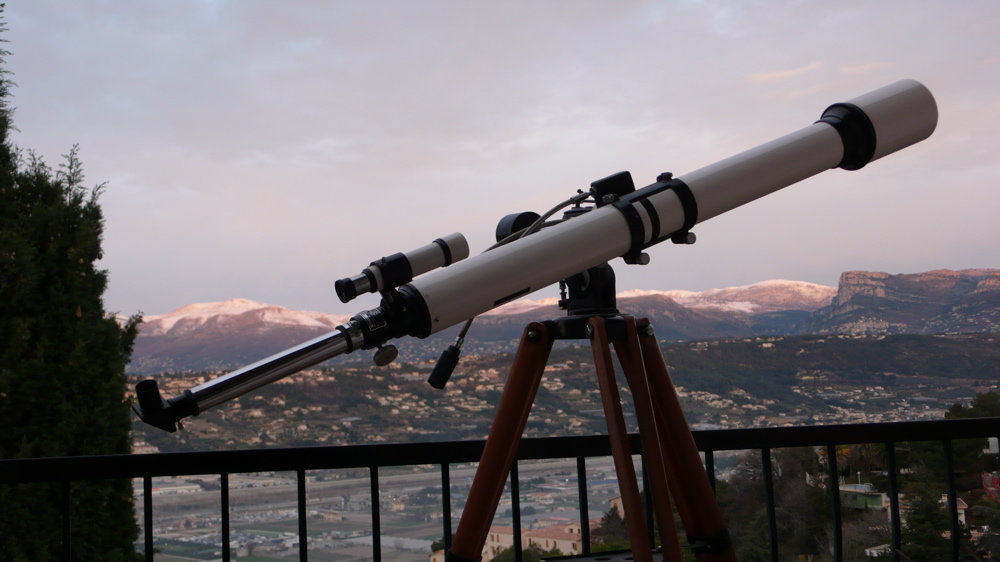

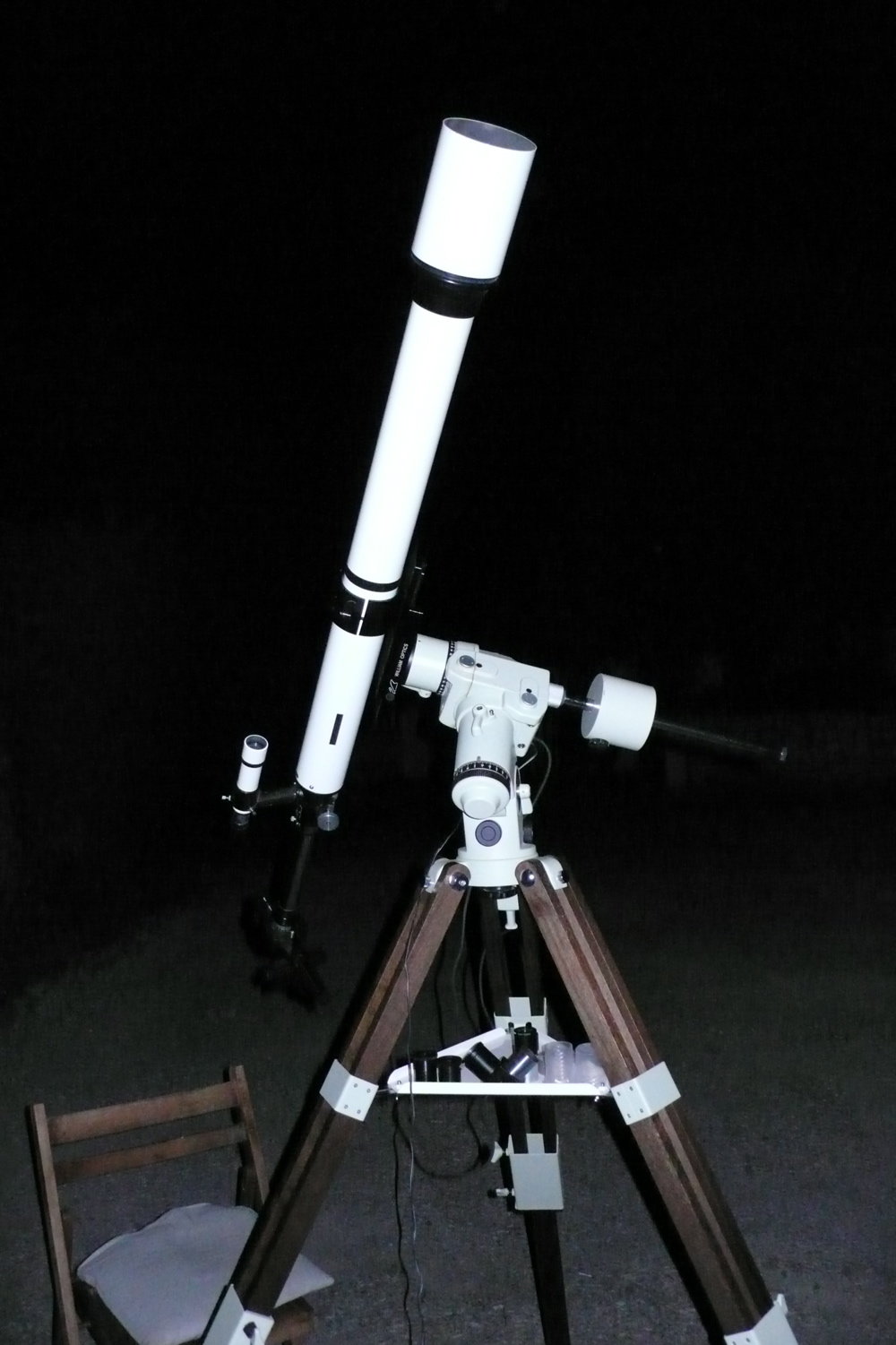

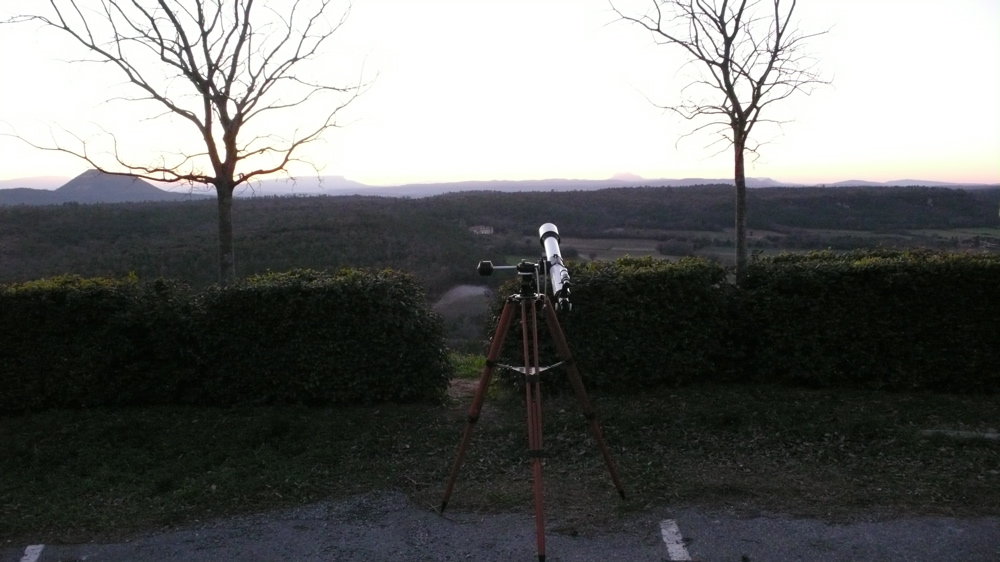

Je ne sais plus si avec ma Perl Royal 76/1200 il était possible d'observer sans le renvoi coudé ; ce qui est bien peu pratique quand on observe au zenith . Voici quelques photos :

Modifié 23 décembre 2018 par jj06

[sebb916]

j'avais vu ces photos, je suis impressionné par la longueur du tube

[Skywatcher707]

Sebb916,



C'est quoi ce renvoi coudé 24,5mm qui sort de la poubelle ou de l'écurie à chevaux ?



J'ai à peu près le même niveau de compétences en bricolage que toi.



Faut que tu mettes un vrai renvoi coudé 24,5mm, digne de ce nom. Tu n'en as pas dans l'immédiat ?



Bon ciel !

[jj06]

J'ai même bidouillé pour l'utiliser avec une tête bino . Au delà de 100 x l'image devient assez sombre. Le piqué de l'image est quand même impressionnant dans cette lunette achromatique . L'image brute de Saturne pris avec mon petit apn donne un petit aperçu de la qualité optique de cette lulu.

[sebb916]

non je n'ai rien d'autre sous la main ;

je viens de démonter le tube car la crémaillère coulisse très mal ; la graisse a séché et colle énormément, je vais passer de l'essence F ensuite il doit me rester un peu de graisse multi-usage

[jj06]

Je suppose que le renvoi coudé est au coulant de 24,5 . Le diamètre du tube interne ou tu places le rv est de combien exactement ?

[sebb916]

Visiblement la crémaillère est un peu endommagée, les pignons sont sûrement un peu usés (pas de loupe sous la main pour mieux voir)
J'ai essayé avec une barlow, impossible de faire la mise au point.
En passant le 6 mm, l'image est tellement sombre que c'est inutilisable, sauf peut être en lunaire.



[sebb916]

24,6 mm si j'ai bien lu

[jj06]

Il doit alors manquer une pièce , une bague ou un tube au coulant de 24,5 .

[sebb916]

Oui, il manque en effet pas mal de pièces ;

• pour le porte oculaire, je pense qu'un ami pourrait m'en faire un à son boulot, je vais lui donner des côtes ;
• la monture en elle même est une purge à utiliser, franchement, même dans les années.... popopop... où elle a été commercialisée, je ne comprends pas comment il était possible de suivre quelque chose avec ça
• la crémaillère semble être en merdonium (comme les basculeurs de ma Ducati, les connaisseurs apprécieront) ; si je ne visse pas suffisamment fort les deux vis qui le tiennent, le pignon ripe sur la crémaillère ; celle-ci est démontable, dans le tube, donc pourrait être resserrée d'un chouïa (mesure pifométrique reconnue) mais il faut une clé 6 pans coudée (avec un retour inférieur à 1 cm), ce que je n'ai pas.
• en oculaires 24,5, je n'ai que les deux du Perl JPM, à savoir un 20 et un 6 mm mais aussi un 23 mm qui était fourni avec le redresseur terrestre ; je vais essayer de trouver un 15 mm ce qui suffira largement pour cette petite lunette qui servira je pense essentiellement pour du lunaire quand la flemme de sortir les deux autres me prendra.

Si seulement les nuages pouvaient se pousser ne serait-ce que quelques minutes ce soir que je puisse voir ce qu'elle rend, parce que observer le toit et la cheminée d'en face, ça va un moment



[sebb916]

Juste après le départ de la famille, un clair de lune !

30 secondes pour sortir la Persée, et deux minutes plus tard (avec l'oculaire de 20 mm en place) :





Photo vraiment prise à l'arrache, un peu retravaillée sous snapseed, mais une image bien moins jolie que le visuel que j'ai pu avoir ; même avec le 6 mm c'était bien joli, mais la vis de réglage en altitude ne fonctionne pas, il faut que je cherche pourquoi



Bon ciel 2019 à tous, encore quelques jours pour profiter de 2018
