Mini Plateforme Autonome

[Invité ouki]

Voila je préfère  ouvrir un second sujet sur le projet.



Projet conception d'une MINI  plateforme autonome visuel assisté   plus ou moins universel

SANS TÉLESCOPE



coût  du développement 0€ mais je dispose d'un grand bazar astro accumulé.

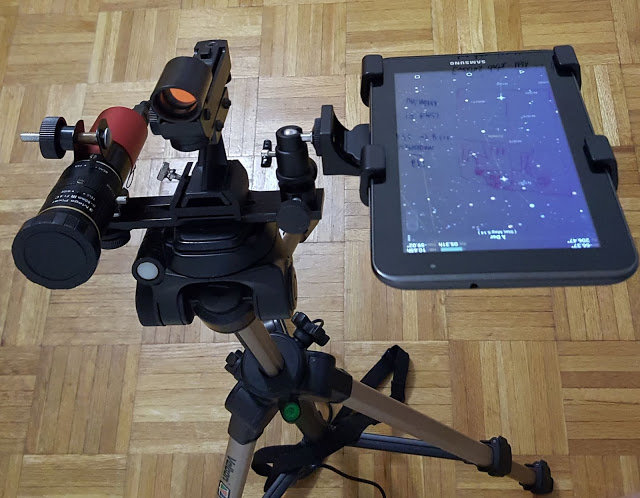

Un genre de truc comme ça

c'est pas mal....



Camera, objectif soit photo soit ccdtv viseur tablette ou téléphone  pour utilisation push to via skyes pas besoin de trop de précision ça doit passer.



Il faudrait absolument arriver a faire fonctionner   asicap  la dessus megatop  sinon ce sera nafabox ou stellarmate a terme pour s'affranchir du laptop.



Generateur d'idée cloudynight comme d'habitude



https://www.cloudynights.com/topic/612856-ipcctv-lens-for-rt224-camera/



j'ai tout en stock .



La base de départ sera surement une Eq1 transformable en EQ /altaz

les objectifs disponibles

ccdtv 50F1.4    25F1.2

Photo helios 58 F2

Les objectifs de projecteurs modifiés



Mais aussi un truc bien sympa

Zoom 75/260 F4.5  il faut que je trouve le moyen de le booster un peu genre X0.1 voir X0.2 ce serait tip top





ouki













[Invité ouki]

Premiers tests optiques au zoom car c'est l'aboutissement du projet final.

75mm non reducté                                                                                                                                      75mm reducté



Bingo c'est gagné   gain de champ on distingue bien le gain en luminosité également car pas touché au réglages.



260mm non reducté                                                                                                                                    260 reducté







rapport de réduction a la méthode @lambda  au pied a coulisse

X0.663  genial

Ce qui nous fait un zoom 50 170  ouvert a f2.9 si j'ai bien tout suivi  si j'arrive a attenidre le foyer a l'infini bien sur  a tester de nuit

C'est pas trop mal parti  pour une fois



Ouki

[lambda]

J adore!

Ton montage est super propre et compact! je prends note, je prends note!



Bien vu Ouki!



a+,

Lambda

[Invité ouki]

il y a 17 minutes, lambda a dit :

J adore!

Ton montage est super propre et compact! je prends note, je prends note!



Bien vu Ouki!



a+,

Lambda



 Serviteur...



Stephane le truc du pied a coulisse genial résultats immédiat.



[Invité ouki]

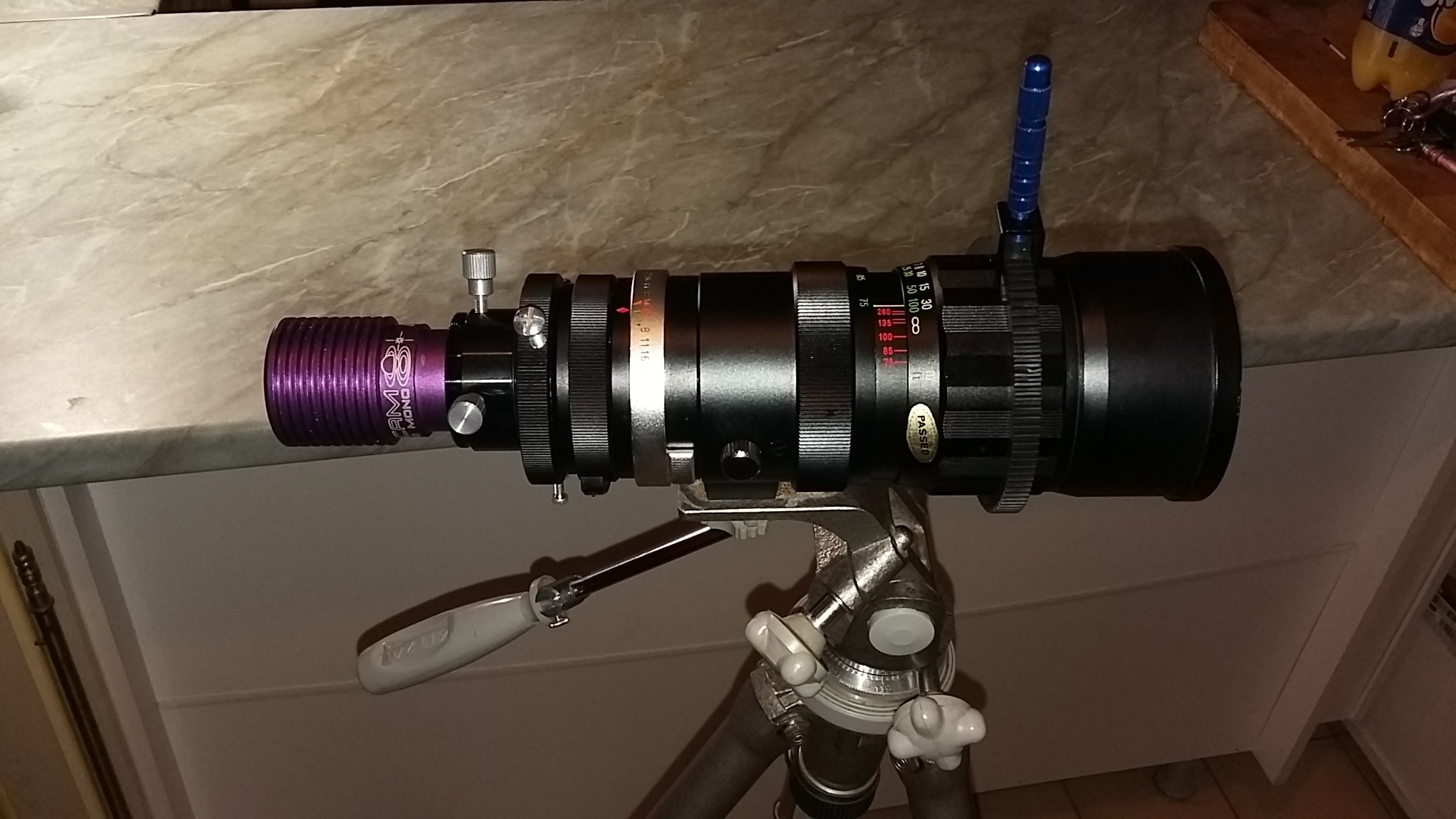

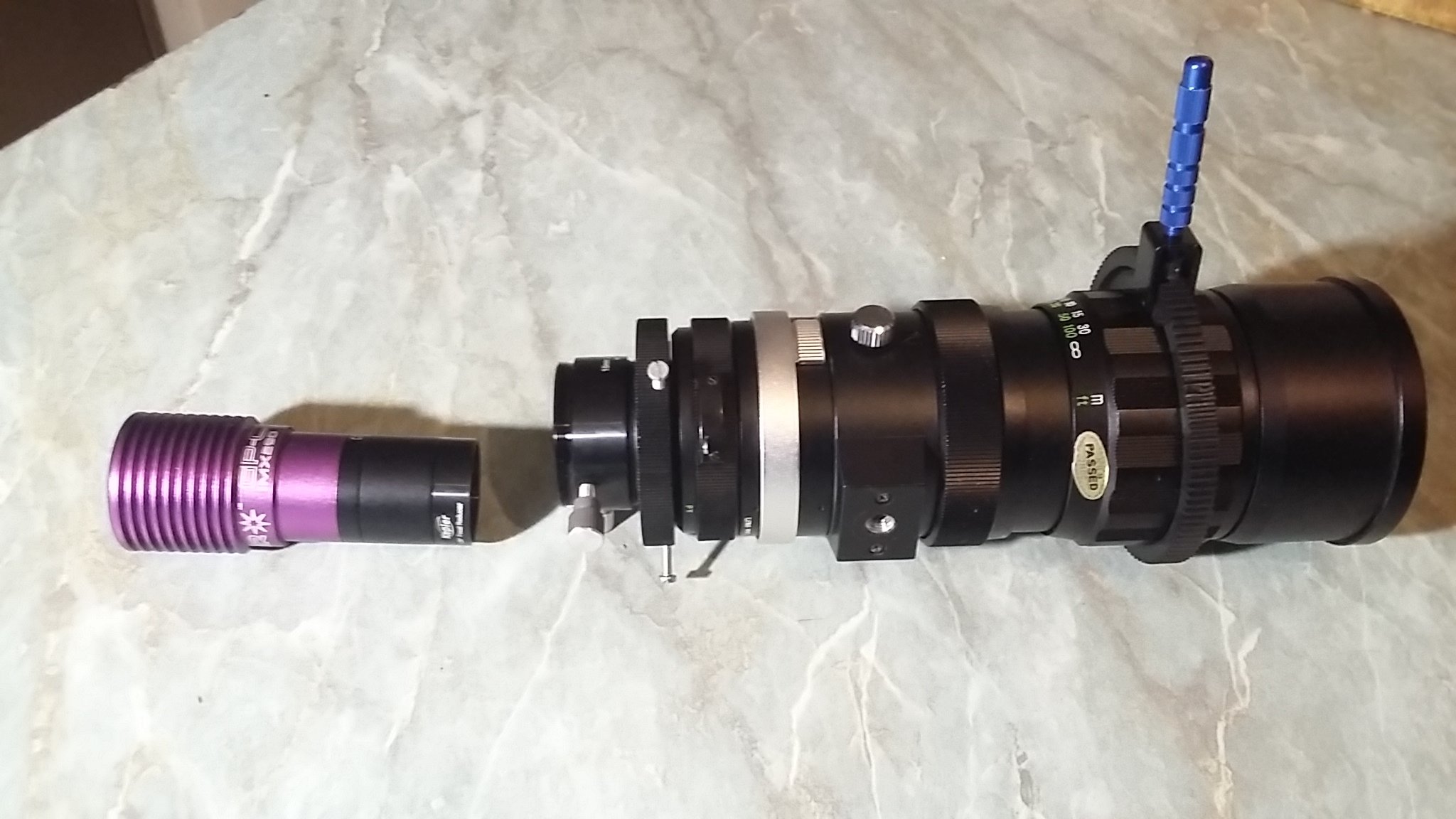

Détail du module zoom





Zoom de marque:

Soligor

focale 75/260

Ouverture F4,5

Sortie en M42 donc facilement adaptable tout type de montage.



Dispose d'une embase tournante avec filetage pied photo.



Achat occasion 30€

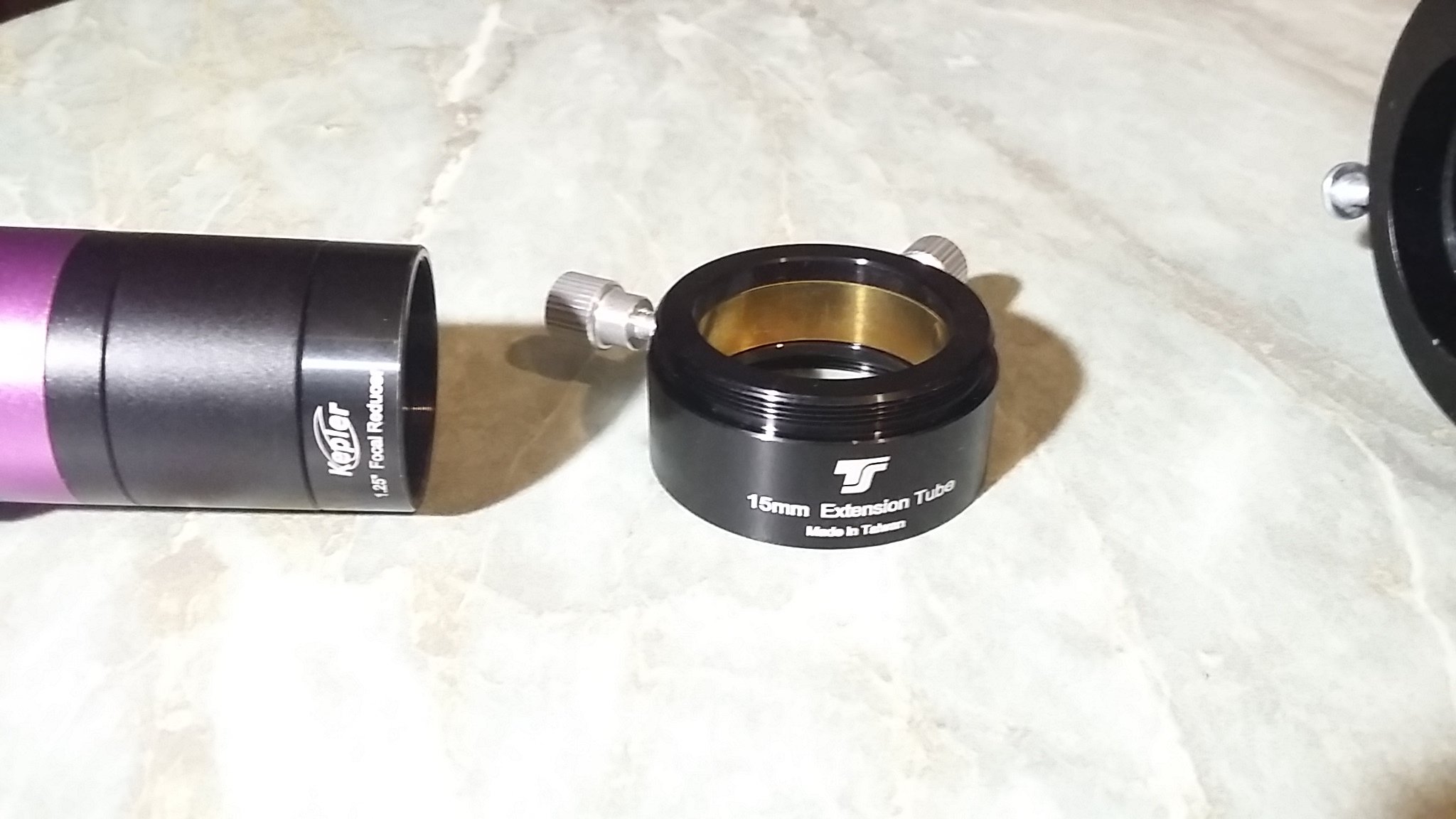

Accessoires

-Adaptateur oculaire  t2 m/f extra plat pierro astro

-Bague adaption objectif M42 sortie T2

-Camera baton

-Rallonge de 25 mm

-Réducteur kepler x0,5 en 1,25

-petit bidule bleu manche de mise au point.

-prevu pose telrad suivant montage



Coup de bol la caméra reductée passe pile poil au 1/10 de milimetres a l'intérieur du zoom profondément.

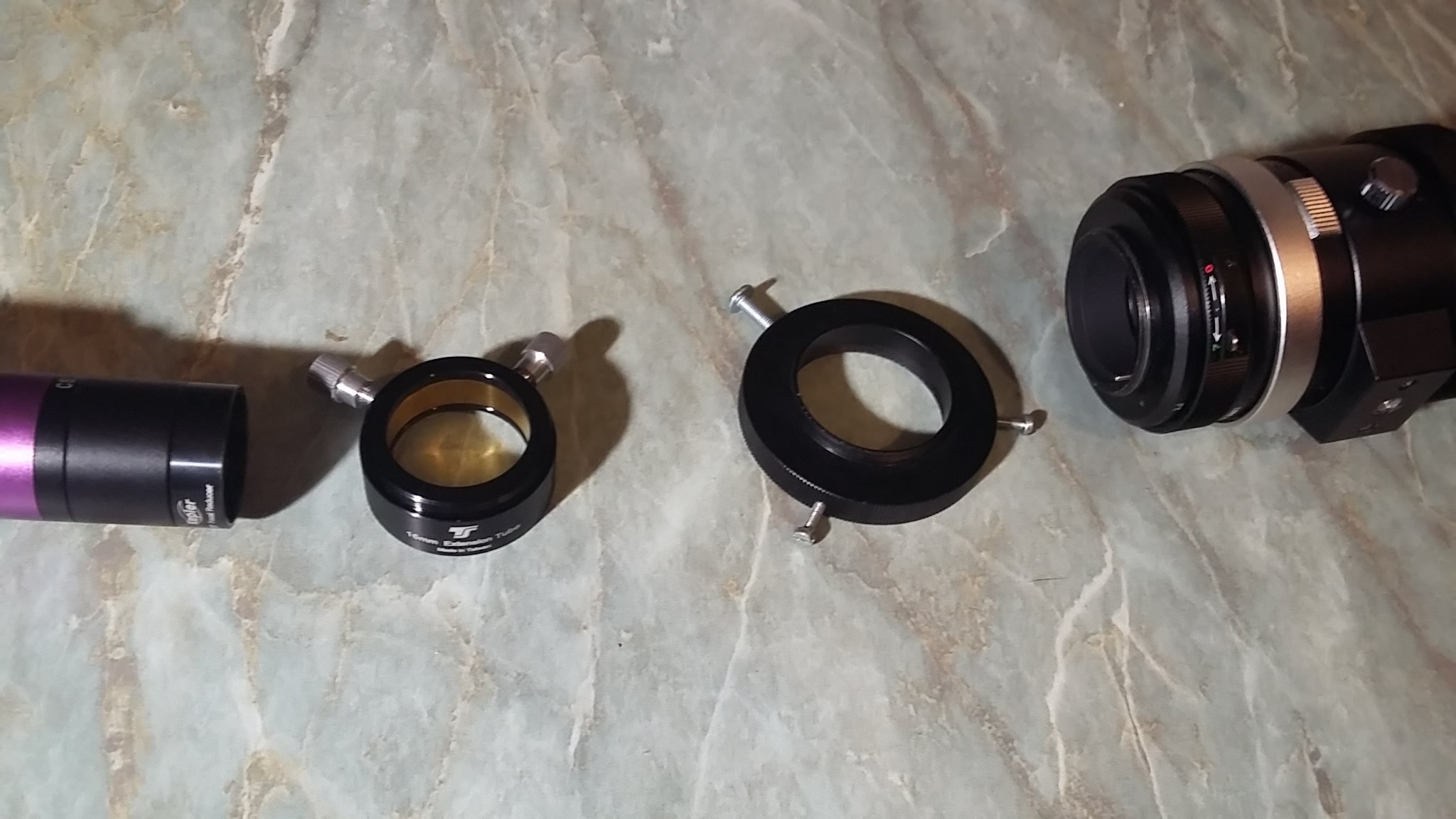

Le porte oculaire extra plat la cam la rallonge le reducteur.

La sortie du zoom en M42 la bague photo M42/T2.



Nota attention M42 et T2 même diamètre mais pas le même PAS DE VIS



Voila pour le premier module.

Ouki

[Ubuntu]

Super sympa les 2 montages

[Invité ouki]

Aller un petit test en video sur notre satellite

La réduction ne passe pas en backfocus on s'en tape au revoir la vis de butée de focalisation  et hop c'est fait on peux faire la map

Test dans des conditions météo déplorables aucune étoiles   voile nuageux mais la lune passe au travers.

Test sans reducteur





Test avec réducteur baisse de qualité

avec de bonne conditions je suis confiant.

on as quand même réussi a reducter un zoom

Ouki

[Invité ouki]

Aller on ne s'endort pas on poursuit

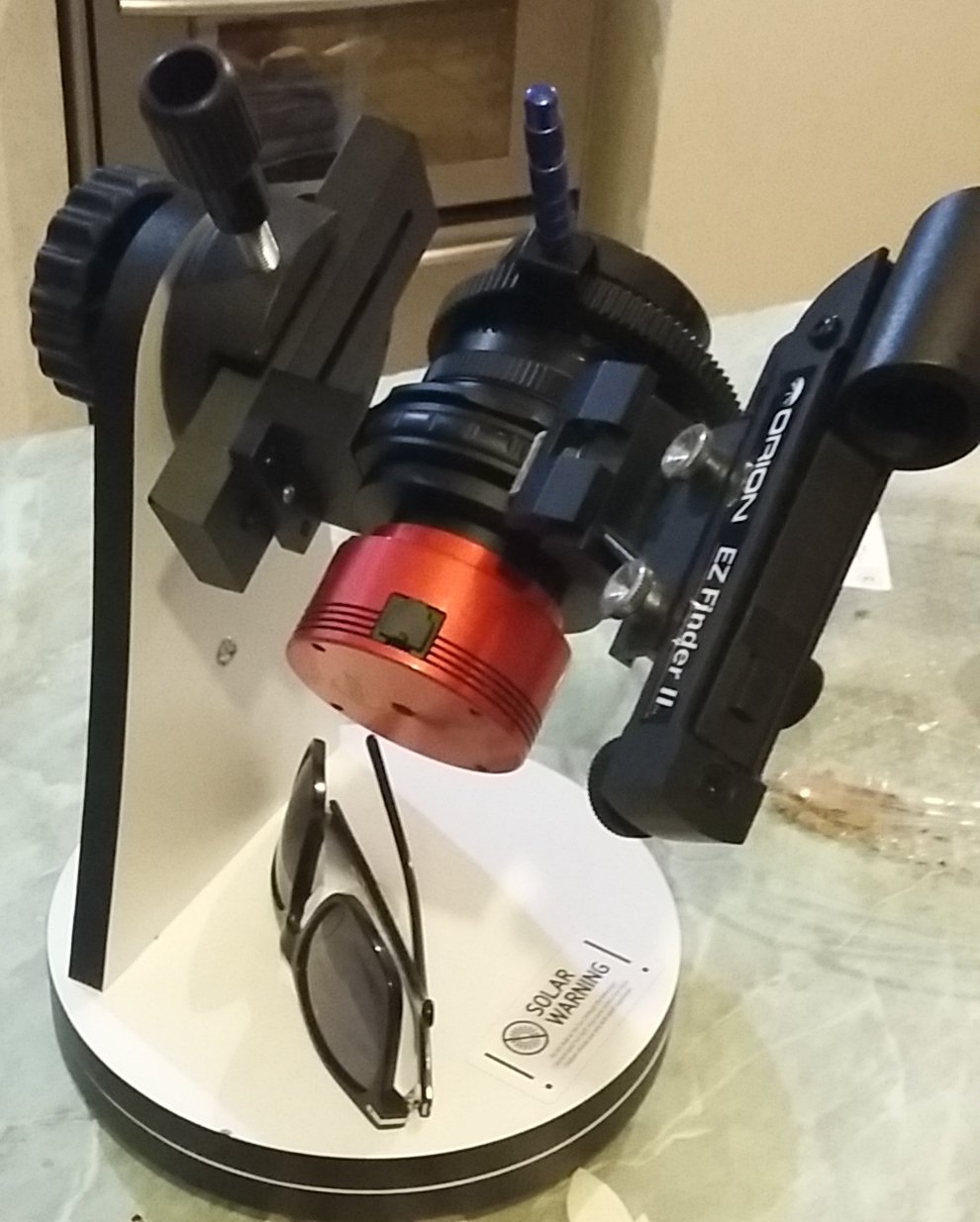

je suis trés content de mon micro dob mais il manque un PETIT quelque chose et la mini plateforme autonome faut avancer......



A force de trainer sur le coin coin je suis tombé sur une monture capable de faire du suivi.



La  ORION Starblast autotracker a un prix dérisoire  bien entendu achat illico.



Comme d'habitude pas de notice mais la je / nous disposons disposons  d'une arme absolue sur le forum  rien ne lui résiste ,  notre bon @staffy m'as bien entendu  trouvé   les notices et une âme charitable m'as fait la traduction

et Làààààà

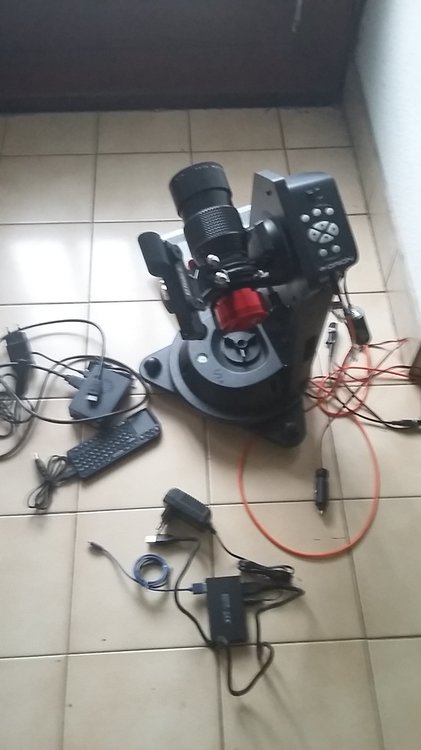

Ben en fait c'est une Goto >le pied comme j'avais le petit module de liaison wifi et l'appli voici donc la base de ma mini station autonome  et interfaçablemetr a skysafari

Rien a faire tout est fait pas de bricolage hormis de carrener  un montage autonome ....mettre une batterie pour être autonome je vais travailler dés que possible sur le rasperi ainsi que sur le module zwo air



Modifié 3 février 2019 par ouki
