Ou brancher les 2 fils du module Peltier Atik 314L

[bearny]

Bonjour,

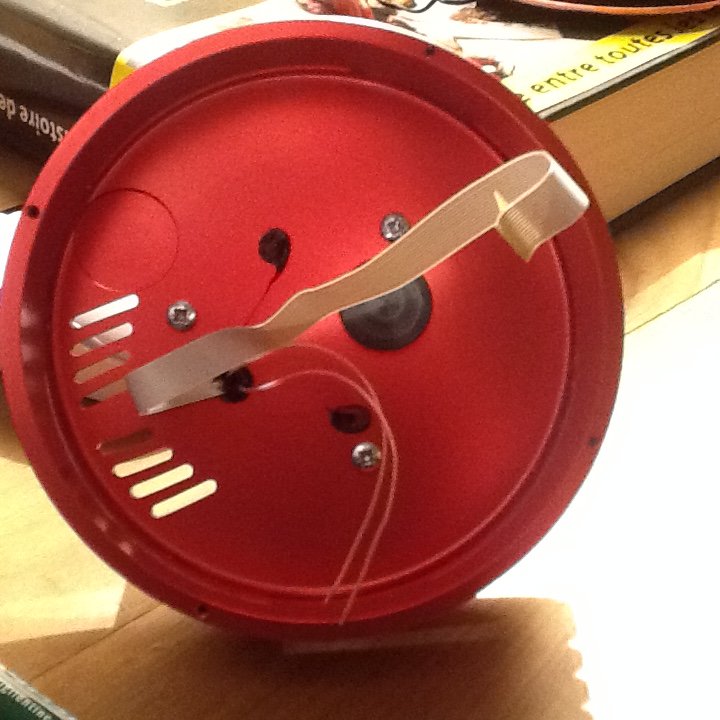

en changeant le ventilo de mon Atik 314L+, je n'ai plus de refroidissement. Je vois que j'ai 2 fils issus de la partie supérieure ( oculaire) mais où les ressouder?

Vous remerciant de votre aide

Bearny









[olivdeso]

peux tu faire une photo de l'autre partie, là où les fils doivent aller. Car là pour le moins, c'est dur à dire...





Quand tu dit partie "oculaire", je suppose que tu parle de la partie où il y a le capteur, car je ne vois pas où il pourrait y avoir un oculaire sur cette caméra...

[bearny]

Bonjour,

Merci de ton aide, oui les deux fils sont issus de la partie capteur, apres d'où se sont-ils dessoudés ????

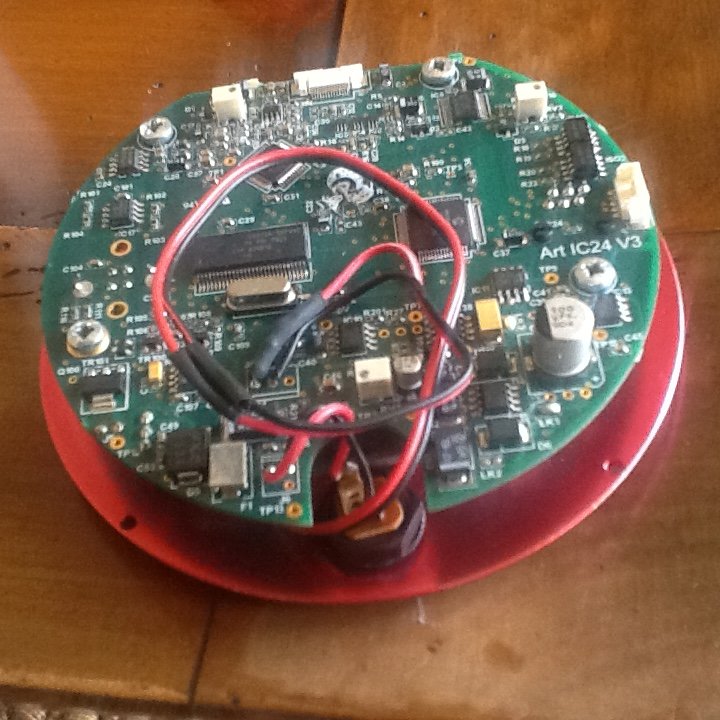

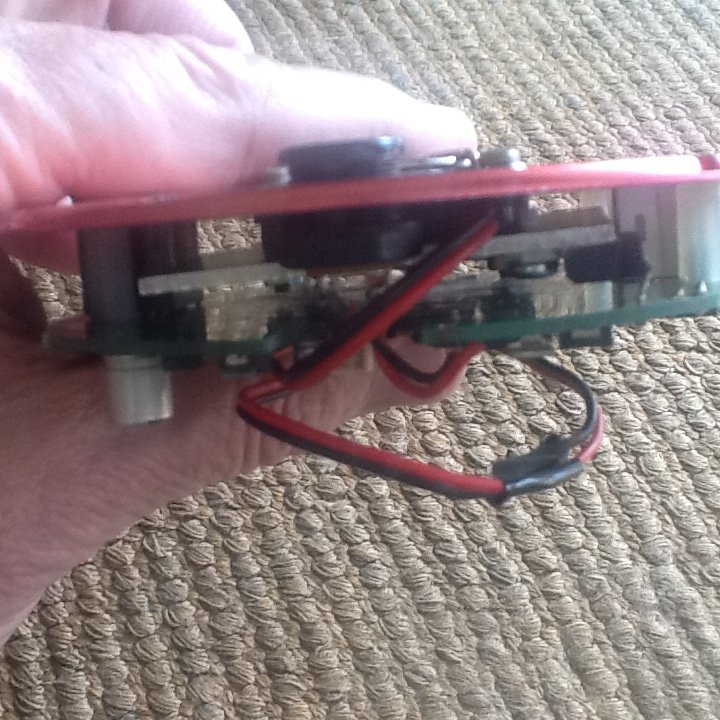

une photo mais il y a du monde...

m'en espérant que cela soit plus éclairant....

Merci





[bearny]

Re...

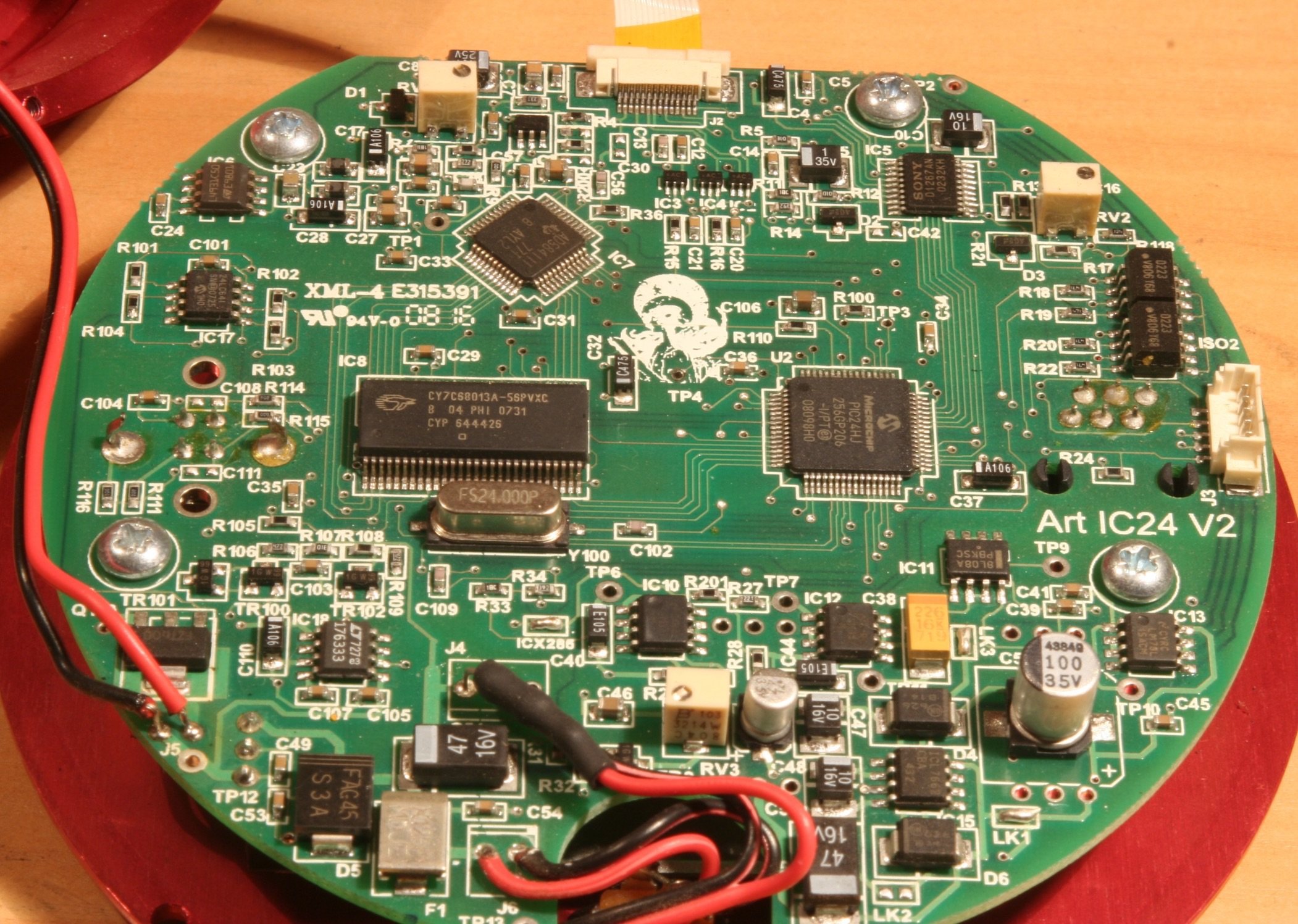

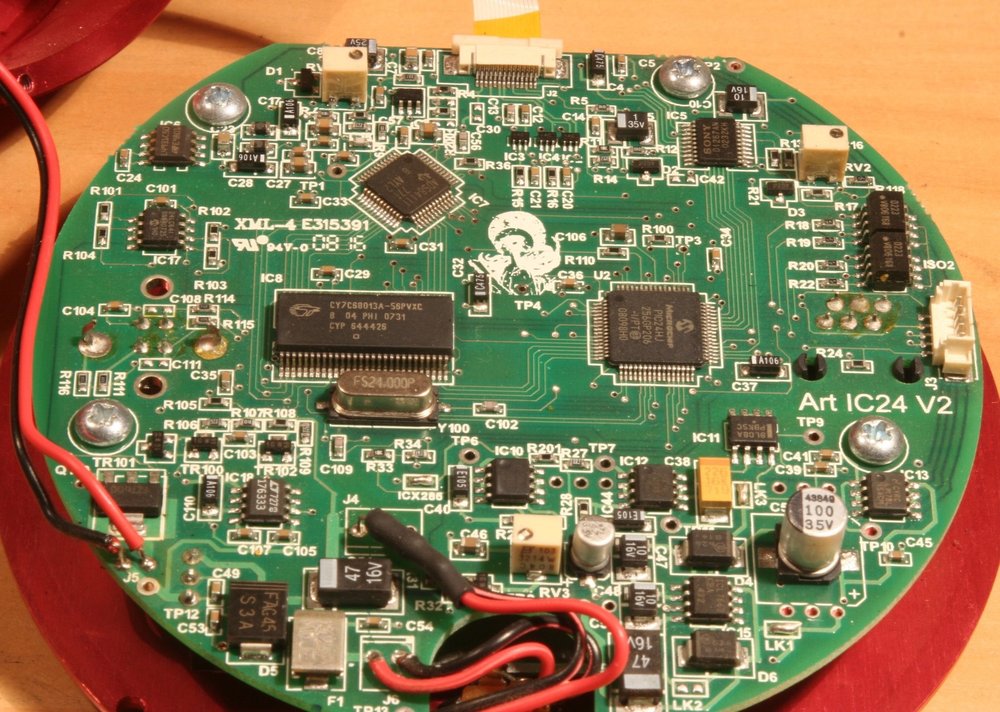

j'ai trouvé la carte sur un site, j'ai bien repéré où se branchaient les 2 fils sauf qu'il semble que ce soit polarisé pas les miens???

merci de votre aide







[teko38]

Bonjour

J’ai la même camera et pour le peletier il y a 2 fils blanc non repéré

Je pense qu’il y a une polarité à respecter

Le test avec un ohmmètre ne donne rien

J’ai fait un test sur un peltier de glacière

En chauffant le coté chaud il y a une tension positive sur le fil plus

C’est peut être une idée de test

Chauffer le boîtier de la camera au sèche cheveux (donc le coté chaud)

Mesurer la tension sur les 2 fils

Le coté positif est identifiable

Plutôt attendre l’avis d’Olivier avant de souder les fils

Cordialement Daniel

[bearny]

Merci j'ai branché les deux fils mais n'ai pu tester car la nappe ne fonctionne pas... Je pense avoir perdu l'extrémité du connecteur. Si tu as une image du connecteur débranché je suis preneur!!!!

[olivdeso]

pour la polarité du pelletier facile : il faut essayer dans un sens et si ça ne refroidit pas le capteur, il faut permuter.



chauffer et voir la polarité est une bonne idée:



C'est l'effet Seebeck

[teko38]

Bonjour

Comme la caméra fonctionne je teint pas a la démonter une fois de plus , désolé

Cette connectique semble fragile

Peut être poster une photo du connecteur en gros plan permettra a Olivier de confirmer sont état

Si non voir avec le vendeur ou le fabriquant

Elle est toujours au catalogue Atik donc un sav est possible

Cordialement Daniel

[olivdeso]

oui il nous faudrait une photo en gros plan de l'extrémité de la nappe recto et verso ainsi que du connecteur.



J'ai un doute sur l'état de la nappe avec la photo, mais c'est trompeur tel quel. Je voudrais voir l'autre face, là ou il y a les pistes de connexion.

Sinon le "stiffener" est bien en place (petite plaque de plastique pour rigidifier la partie qui rentre dans le connecteur).



C'est quel connecteur dont tu parles? le J2?



Si c'est J2, il est en position verrouillé sur la photo. Tu ne peux pas rentrer la nappe dedans tel quel.



Il faut le déverrouiller en tirant la petite pièce blanche du côté de là où on rentre la nappe. Donc tu tire un peu, ça coulisse de 2mm environ, ensuite tu mets la nappe dedans jusqu'au bout et dans le bon sens : les pistes de connexion du côté des contacts du connecteur et tu repousse la pièce de verrouillage, ce qui va tenir la nappe.





[teko38]

Bonjour a tous

Olivier je pense que tu a trouvé l’explication et un grand merci

Ci-joint quelques photos faites sur une epave de caméscope



Illustration d’un démontage de connecteur avec nappe

La connectique de l’atik peut être différente

Bearny peut tu poste les photos du connecteur ??

Daniel

01 etat initial.jpg

02 insertion outils

03 cnx deverouillé

04 retrait nappe











Modifié 13 janvier 2019 par teko38
ajout photo

[olivdeso]

oui c'est exactement ce type de connecteur je pense, merci pour les photos.

[bearny]

Merci à tous,

Olivier ta solution a résolu le problème de nappe, merci++++

En revanche le Peltier le cooler on fait monter la température à 64°!!! Est-ce une inversion de polarité sur les deux fils????

En vous remerciant

Bearny

[olivdeso]

Il y a 2 heures, bearny a dit :

En revanche le Peltier le cooler on fait monter la température à 64°!!! Est-ce une inversion de polarité sur les deux fils????



Oui c'est ça. il suffit d'inverser les 2 fils et ça pompera la chaleur dans l'autre sens.

[bearny]

Merci Olivier, je vais de nouveau sortir le poste à souder!!!

Je ne veux pas créer un nouveau post mais gros souci!!!

Depuis que je suis passé à W10 la 314L et la roue à filtres ne sont pas reconnues. Je sais que l'Atik fonctionne en passant avec mon Stellarmate,Gadget, qui fonctionne sous linux  et utilise la bibliothèque de pilote INDI.

Aucune idée pour résoudre ce problème😓

[olivdeso]

Quelle roue à filtre as tu? EFW1 ou EFW2?



car  pour la EFW2 il n'y a pas besoin de driver.



Mais tu devrais ouvrir un nouveau sujet dédié.

[teko38]

Bonjour

J’espère que le ccd n'a pas pris un coup de chaud 64 degré c'est beaucoup

Daniel
