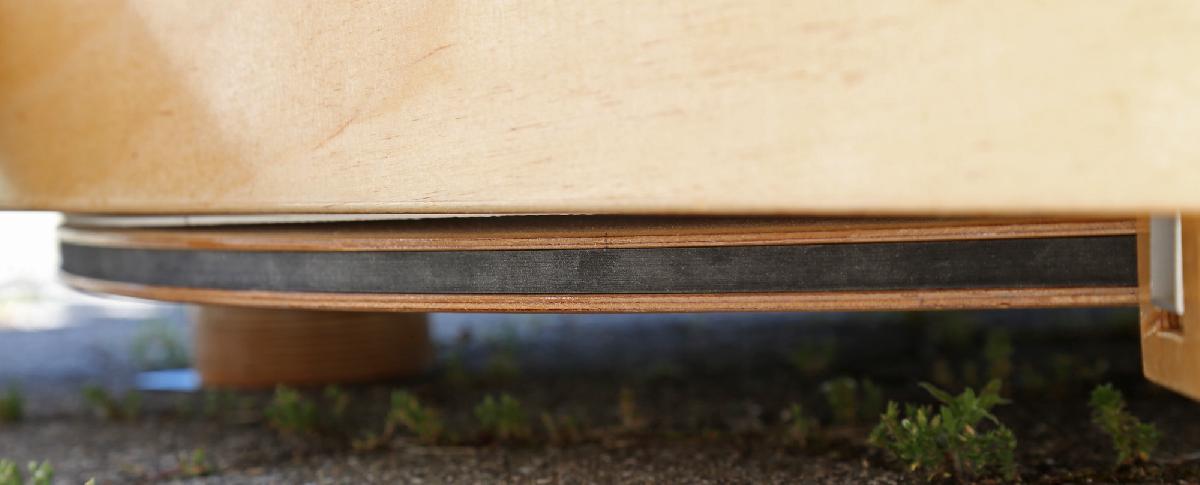

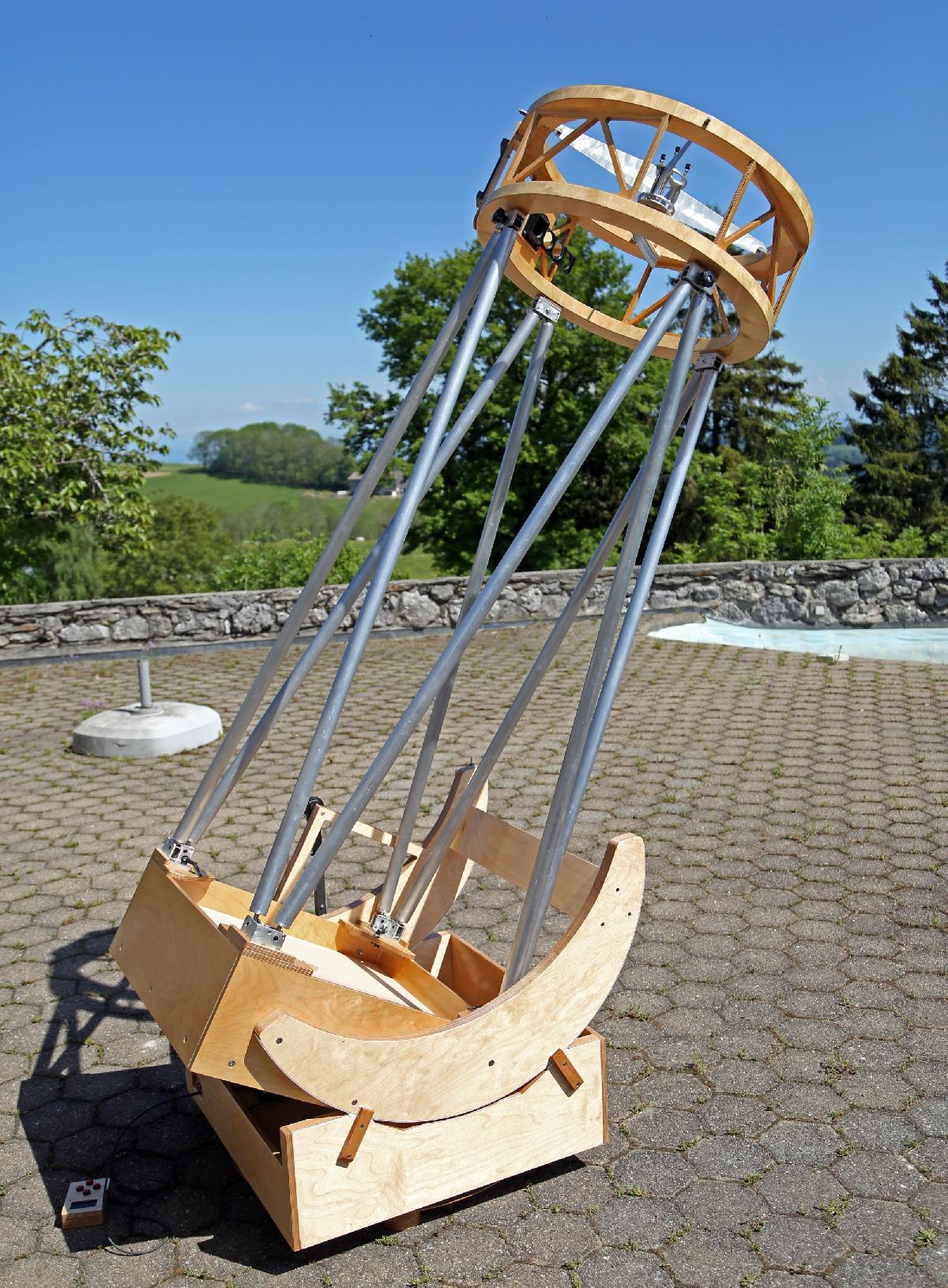

Construction Dobson 600mm

[adamckiewicz]

Eh ben ça avance bien!!!
Malheureusement des fois il y a d’autres choses à prioriser et  ce genre de projet peut prendre beaucoup de temps….



c’est très bien réalisé !!!

[eroyer]

Tout ceci est magnifiquement réalisé. Ça donne envie de faire pareil. Tiens, d'ailleurs je vais aller bricoler un peu sur le mien...



[jitou]

@Schorieder Superbe réalisation et des détails bien sympas aussi, juste un truc m'interpelle, tu dis quelques pages avant je crois que tu t'étais inspiré du design de P. Desvaux au moins pour l'anneau composite, et je vois que tu as aussi repris le principe de la cage du primaire avec ce même petit "défaut" de conception il me semble, je veux parler des touches latérales du primaire qui ici ne sont pas solidaires du barillet, il y a une raison ? Par soucis de simplicité de la construction peut être ? En tout cas ce se voit que tu maitrise le façonnage de l'alu !

[Schorieder]

Merci tout le monde pour la visite et les commentaires. Je ne pensais pas que le projet tirerait ainsi en longueur quand j'ai commencé, mais il y a en effet parfois d'autres priorités qui s'imposent d'elles mêmes...



Le 03/03/2024 à 18:51, jitou a dit :

je vois que tu as aussi repris le principe de la cage du primaire avec ce même petit "défaut" de conception il me semble, je veux parler des touches latérales du primaire qui ici ne sont pas solidaires du barillet, il y a une raison ? Par soucis de simplicité de la construction peut-être ?



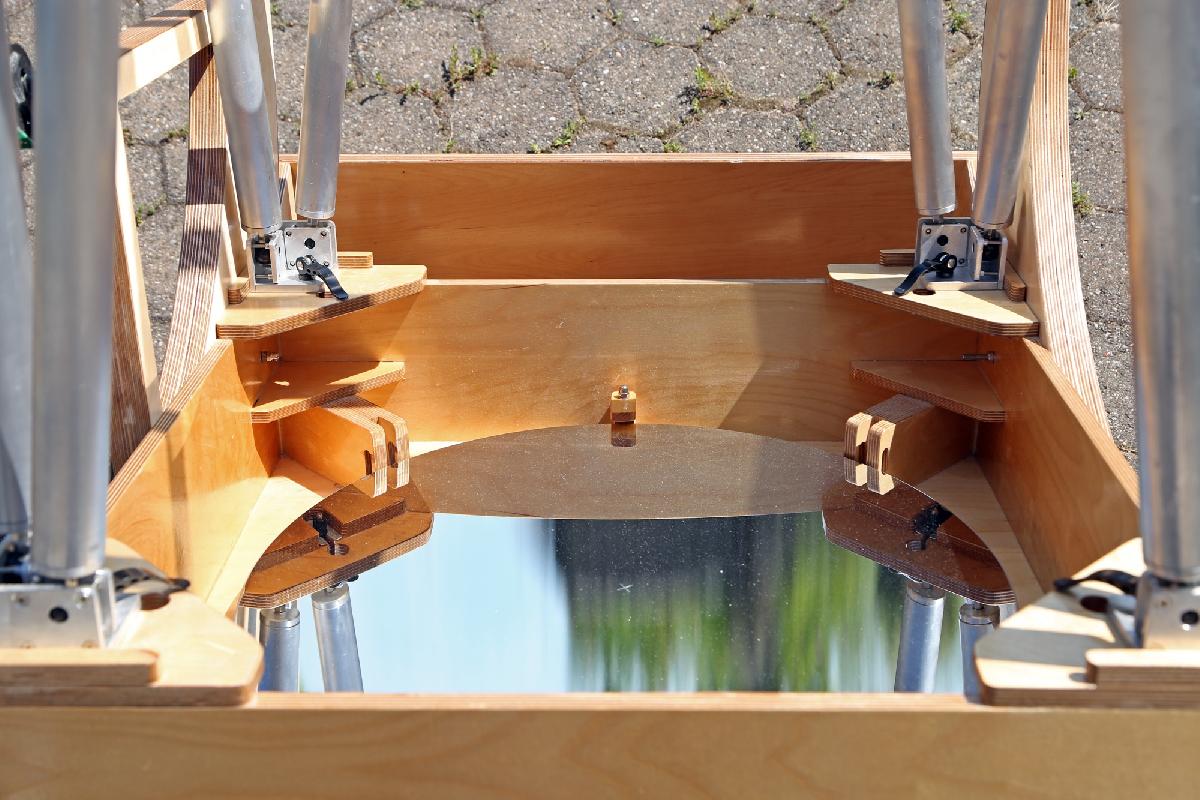

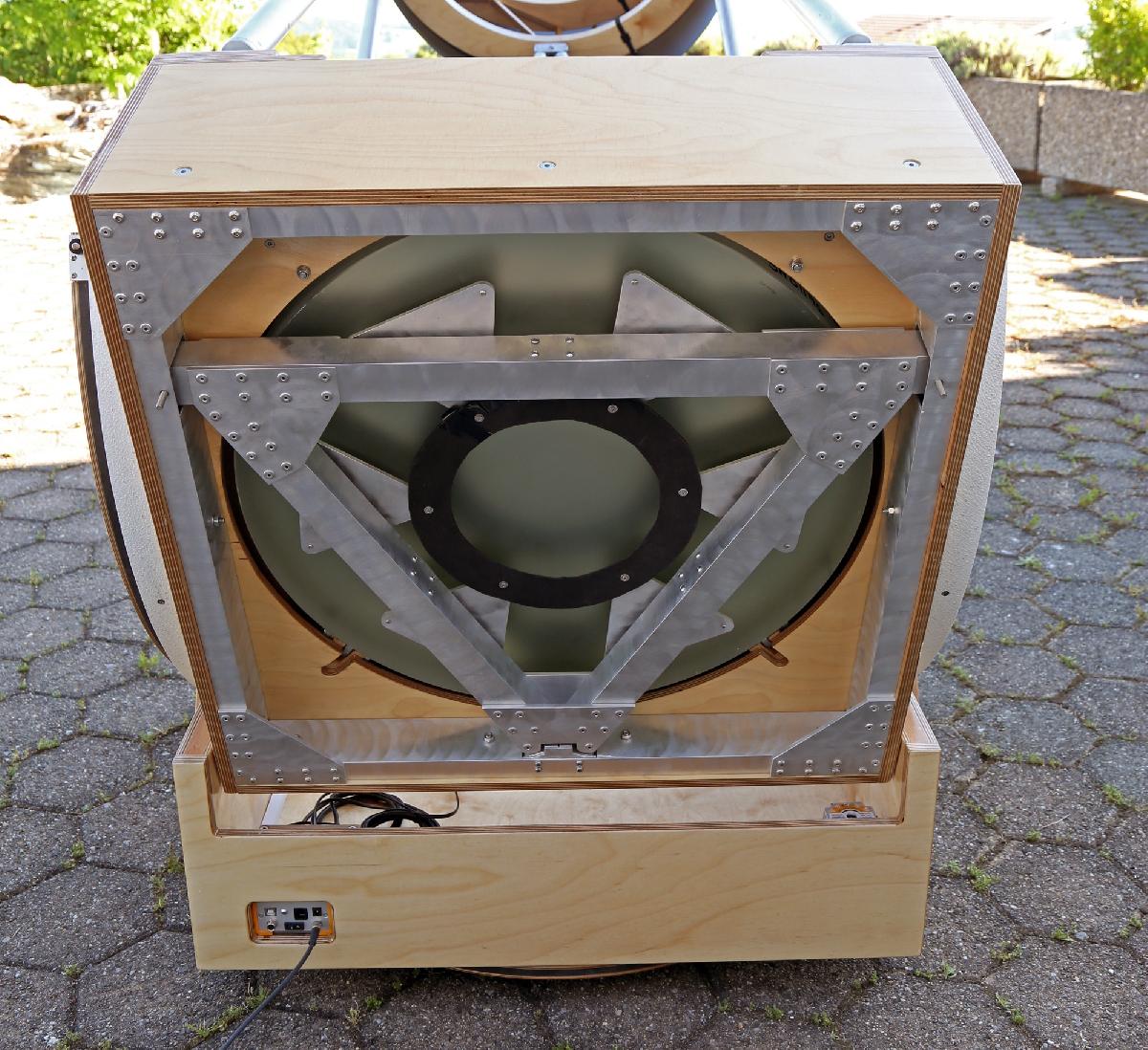

Oui, en effet, c'est avant tout pour une raison de simplicité de construction. Avec le barillet en triangle comme ici, je n'aurais pas pu intégrer facilement les touches latérales sur le cadre alu. Au niveau rigidité, ça ne va pas changer grand chose car la caisse en bois est solidaire du cadre alu, et les touches latérales vont prendre appuis sur les coins de la boîte, ça ne bouge pas, il n'y a pas de porte-à-faut ni de flexion possible.



Le risque, c'est de se retrouver avec ces touches à la mauvaise hauteur (c'est-à-dire pas au centre de gravité du miroir), c'est pour cela que la hauteur est réglable. Il faut bien les ajuster la première fois avec le télescope colimaté, et ensuite, il n'y a pas de raison que la hauteur change, surtout avec un point de pivot fixe à l'avant comme ici.





Le 03/03/2024 à 18:51, jitou a dit :

En tout cas ce se voit que tu maitrise le façonnage de l'alu !

Si y'a un truc facile, c'est bien le travail de l'alu: avec quelques outils et un peu de patience, ça va tout seul : il suffit d'une simple scie à métaux pour les gros profilé et d'une petite scie à découper pour les plaques jusqu'à env. 5mm (avec un peu de WD40 comme lubrifiant). Le truc "magique", c'est surtout la ponceuse lapidaire: elle permet de retoucher les champs pour les faire bien droits et bien perpendiculaires aux faces, et de retoucher les dimensions pour  arriver gentiment à la bonne cote en enlevant dixième par dixième; comme ça, pas besoin d'être super précis et super droit lors de la découpe, il suffit de laisser un peu plus et de l'enlever après. A la fin, il ne reste plus qu'à donner un petit coup de brosse abrasive montée sur une perceuse à colonne pour la finition (et pour cacher les marques), et c'est tout bon.







[Bernard Augier]

Le 03/03/2024 à 18:51, jitou a dit :

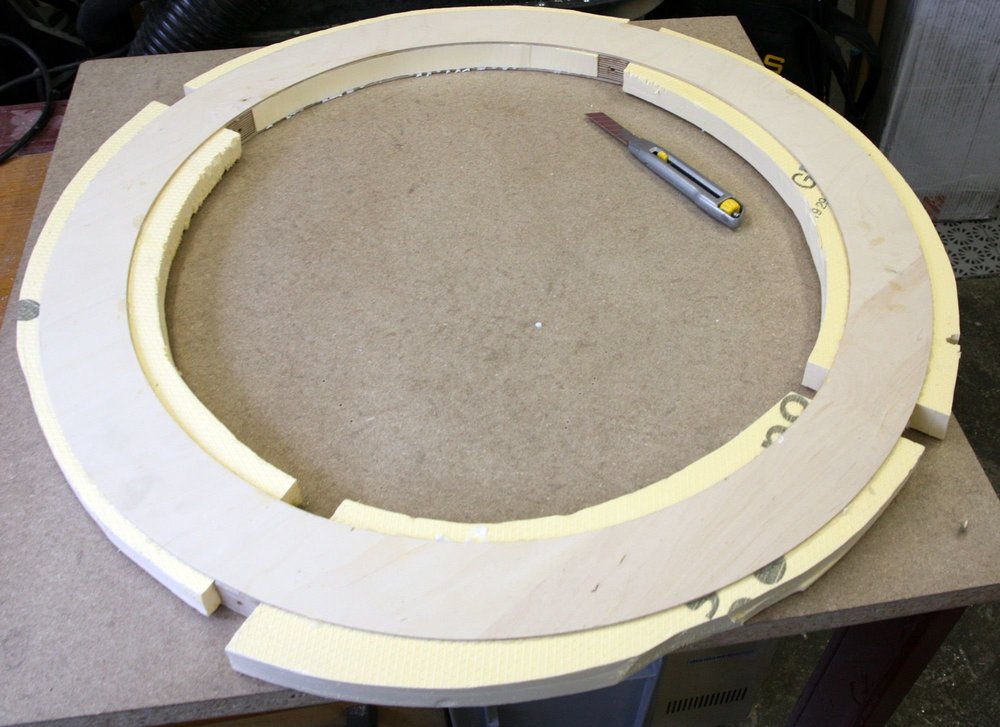

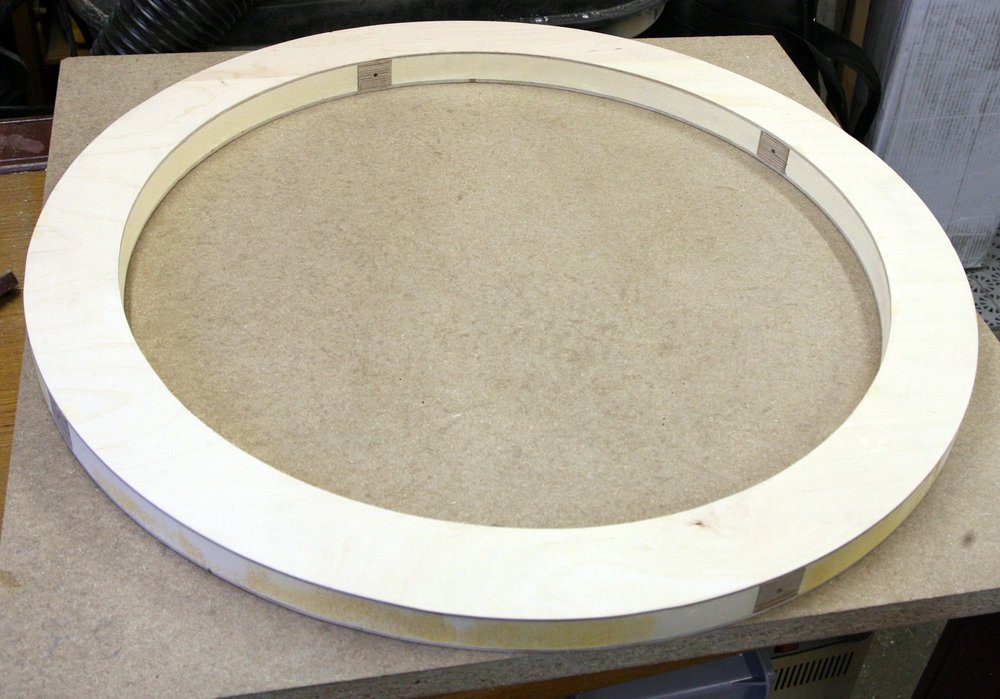

inspiré du design de P. Desvaux au moins pour l'anneau composite,

Peut être, mais bien avant lui Fred Gea avait introduit la technique, qu'il utilise toujours pour ses scopes Stelarzac http://www.astrosurf.com/altaz/dobpolyst.htm

Il s'était lui même inspiré des travaux de  Steven Overholt dans son livre "Lightweight Giant". Comme pour son 760 historique . 1992!



[avet]

Hello,
Waouh, Magnifique  !!!
J'adore le barillet (il me rappelle les principes mis en œuvre sur mon 400).

BRAVO et bonne continuation dans cette belle aventure.

[Schorieder]

Le 07/03/2024 à 16:05, avet a dit :

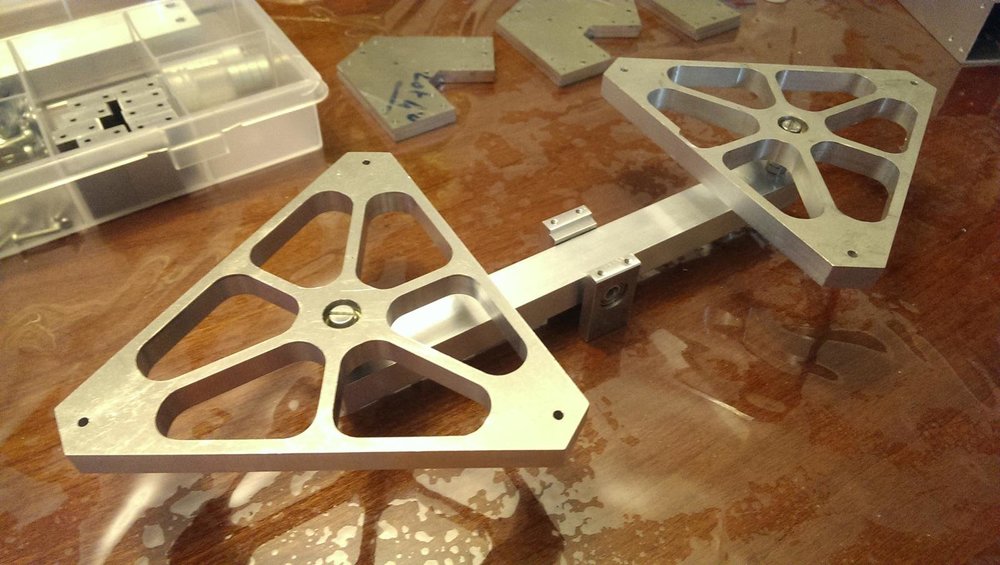

J'adore le barillet (il me rappelle les principes mis en œuvre sur mon 400).

En fait, je crois bien que c'était ta réalisation que j'avais inconsciemment en tête quand j'ai choisi le design général du barillet, les similitudes sont évidentes... je n'avais pas retrouvé ton site, mais en suivant ton lien en signature, je me suis rappelé l'avoir déjà vu et je l'ai mis en favoris, cette fois. En tous cas, je te remercie pour la source d'inspiration.



Le travail pratique de ce week-end a consisté d'une part en une correction de la hauteur du miroir secondaire dont le centre n'était pas en face de l'axe du PO, suite à une stupide erreur de calcul J'ai retiré 5mm de hauteur au centre des branches de l'araignée pour remonter le tout et maintenant c'est bon, mais ça aurait été plus simple et plus propre de faire juste du premier coup!

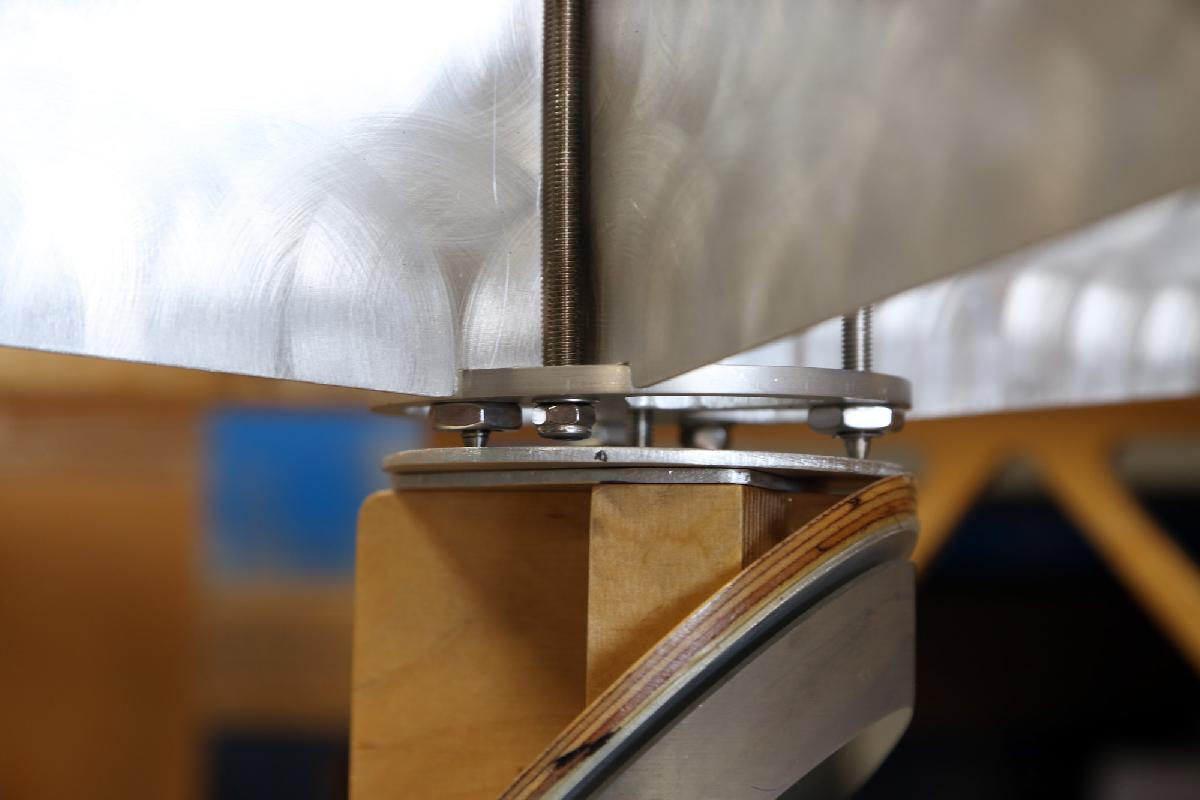

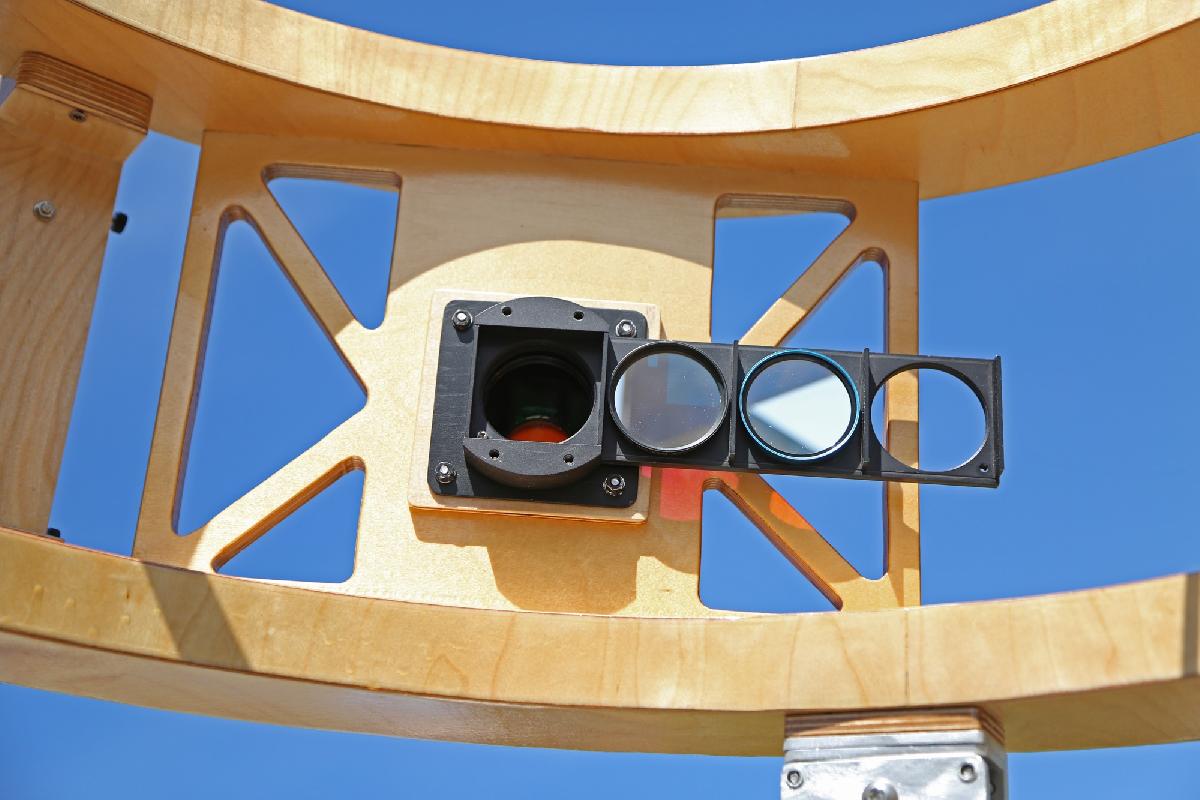

On voit ici le système de collimation du secondaire avec un plaque intermédiaire: les trois vis poussent sur un disque, et le support proprement dit est tiré par le milieu uniquement, ce qui permet de l'ajuster facilement en rotation (idée pêchée ailleurs, bien entendu!)

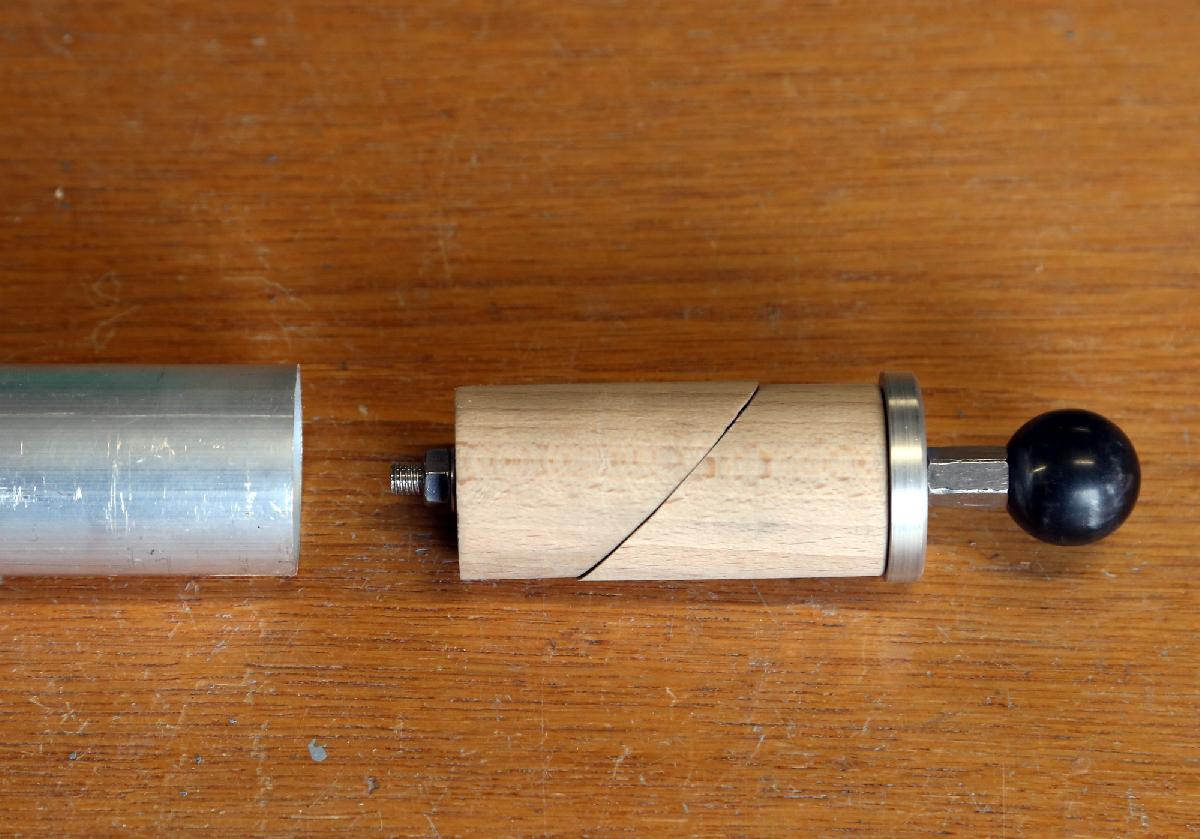

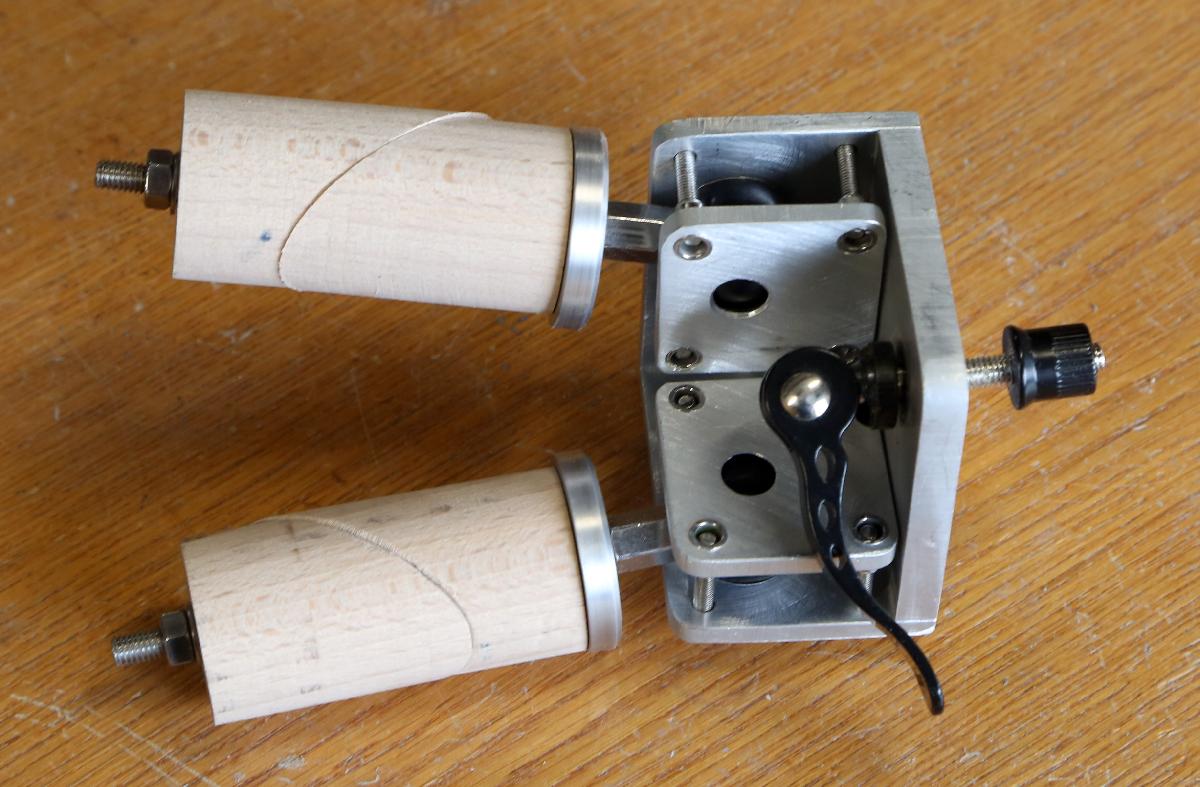

D'autre part, les connections et fixations des tubes du serrurier sont plus ou moins terminées. Pour la liaison dans les tubes, j'ai repris une idée pêchée ailleurs aussi: en serrant les deux pièces en bois l'une contre l'autre avec la vis, on les écarte et elles viennent appuyer contre l'intérieur du tube en alu (diamètre 35mm) et serrer

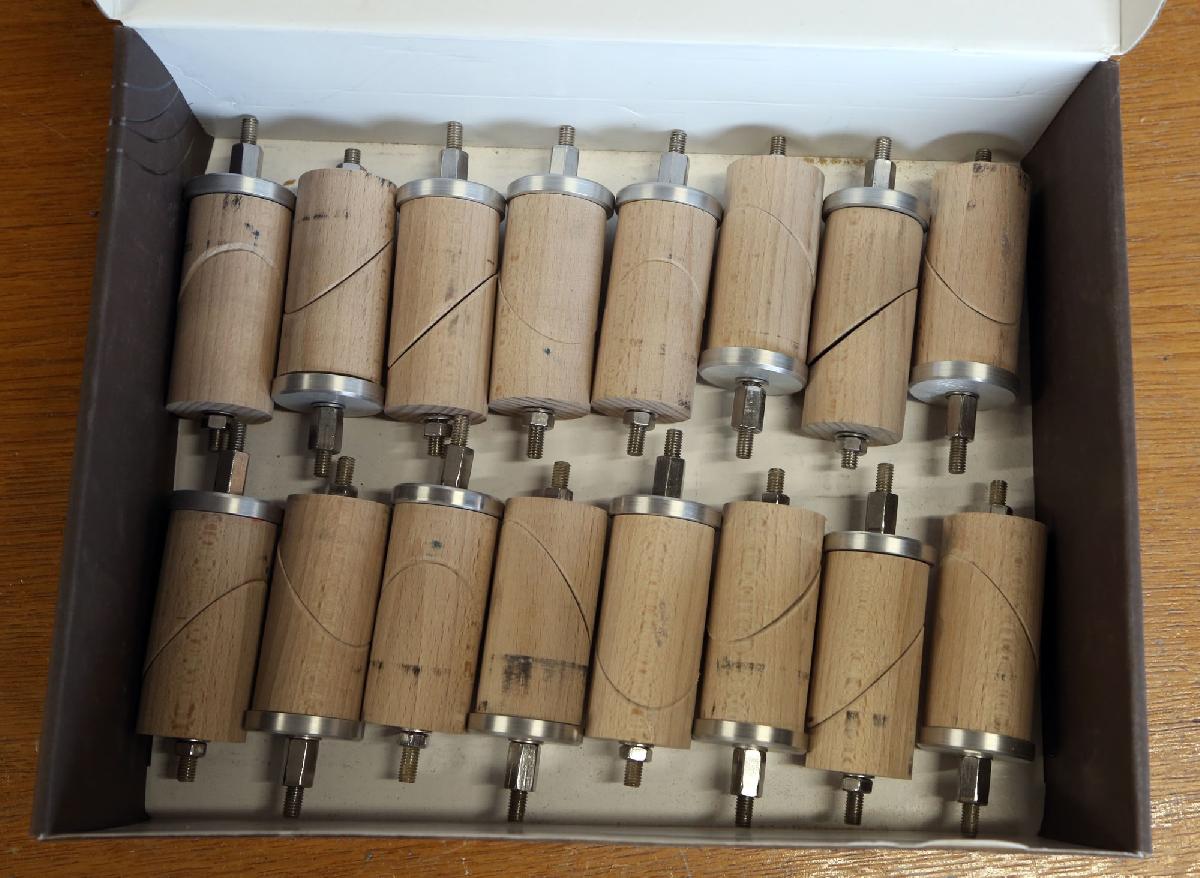

Il en faut 16, c'est un peu rébarbatif à fabriquer...

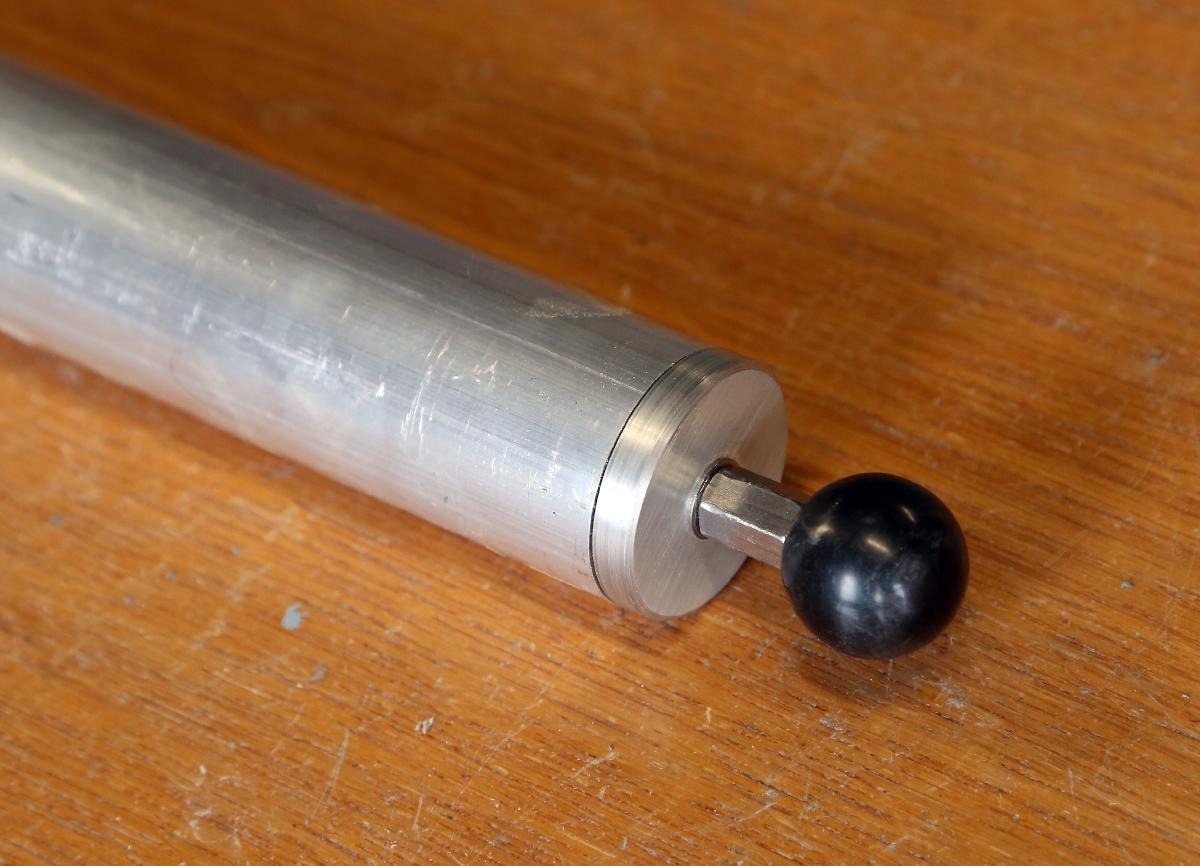

Les boules en bout des tubes viendront ensuite se serrer entre deux plaques alu percées en cône, ce qui assure un serrage sans jeu (mais je me suis quand même bien compliqué la vie avec ce système)

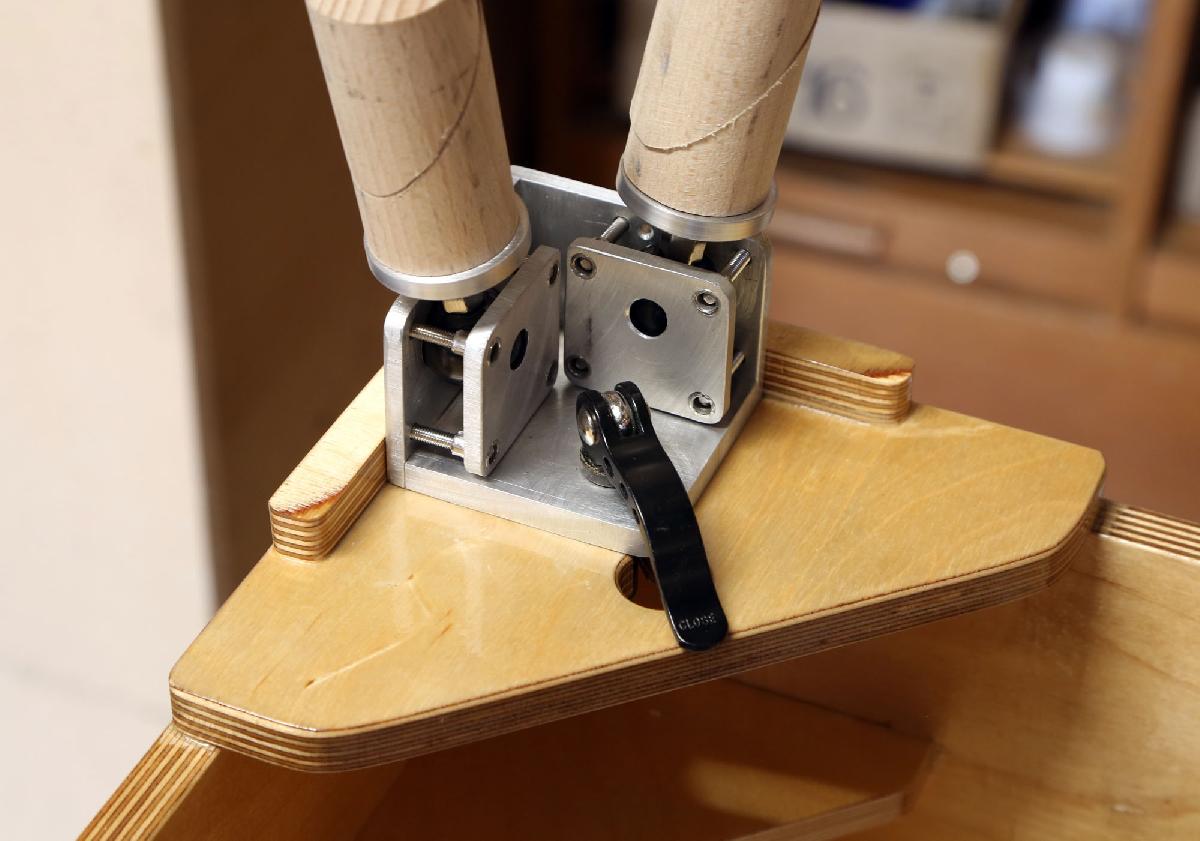

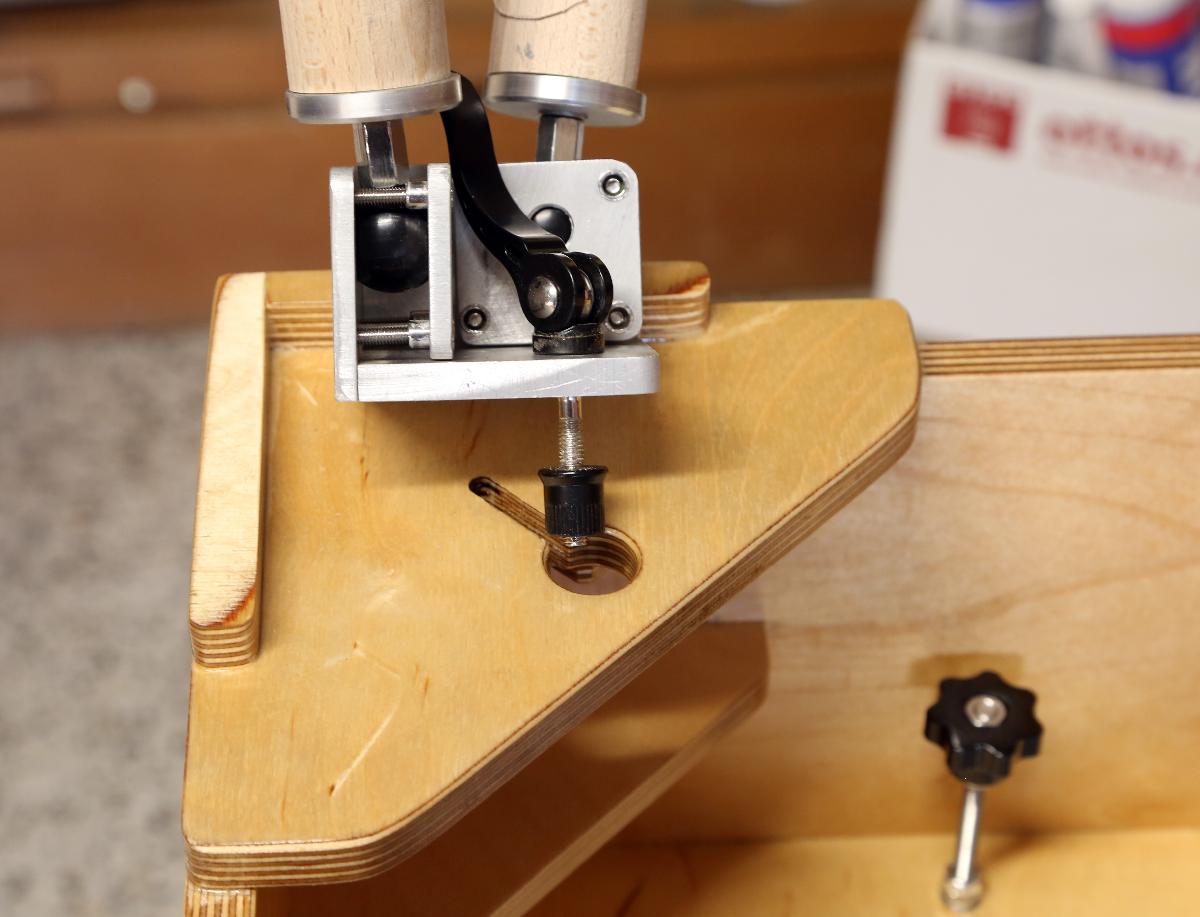

Ces pièces sont fixées dans chacun des coins de la caisse du primaire avec le serrage rapide





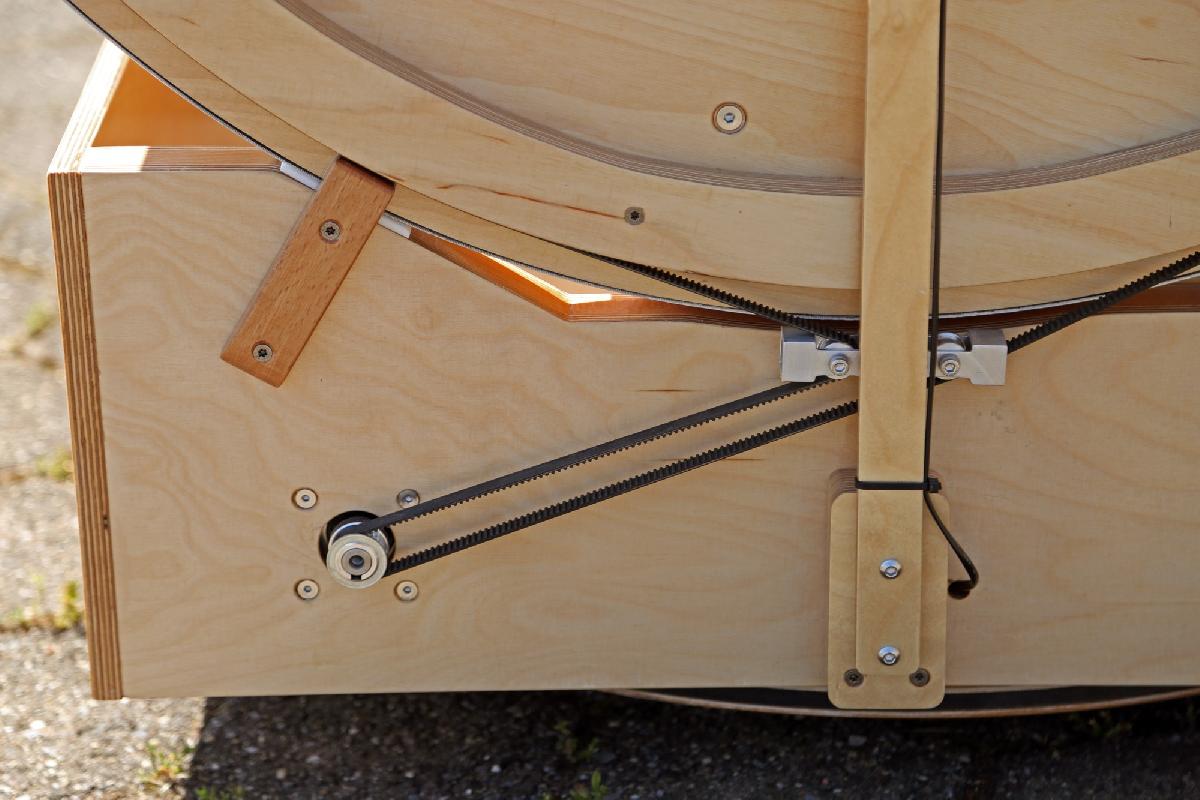

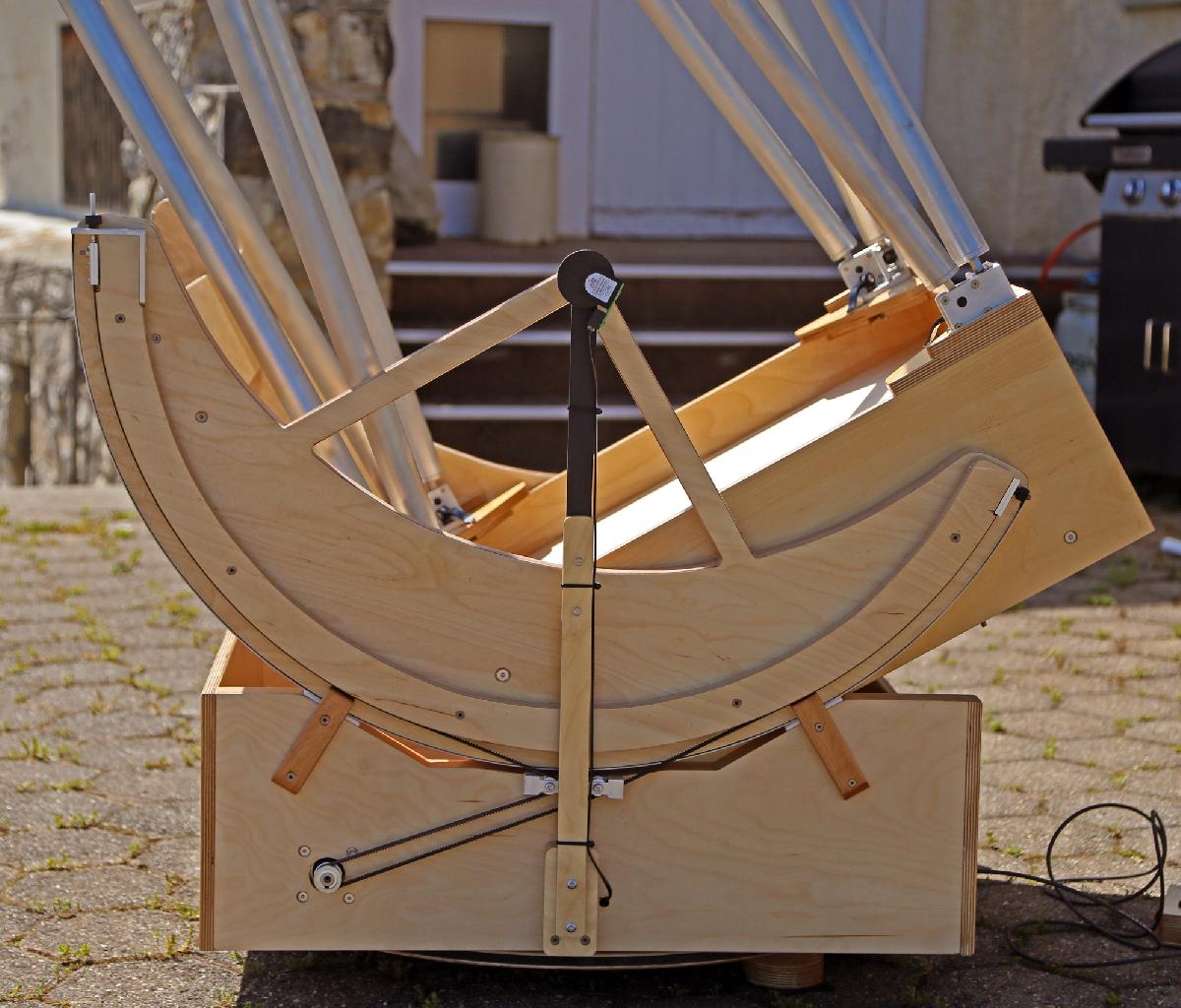

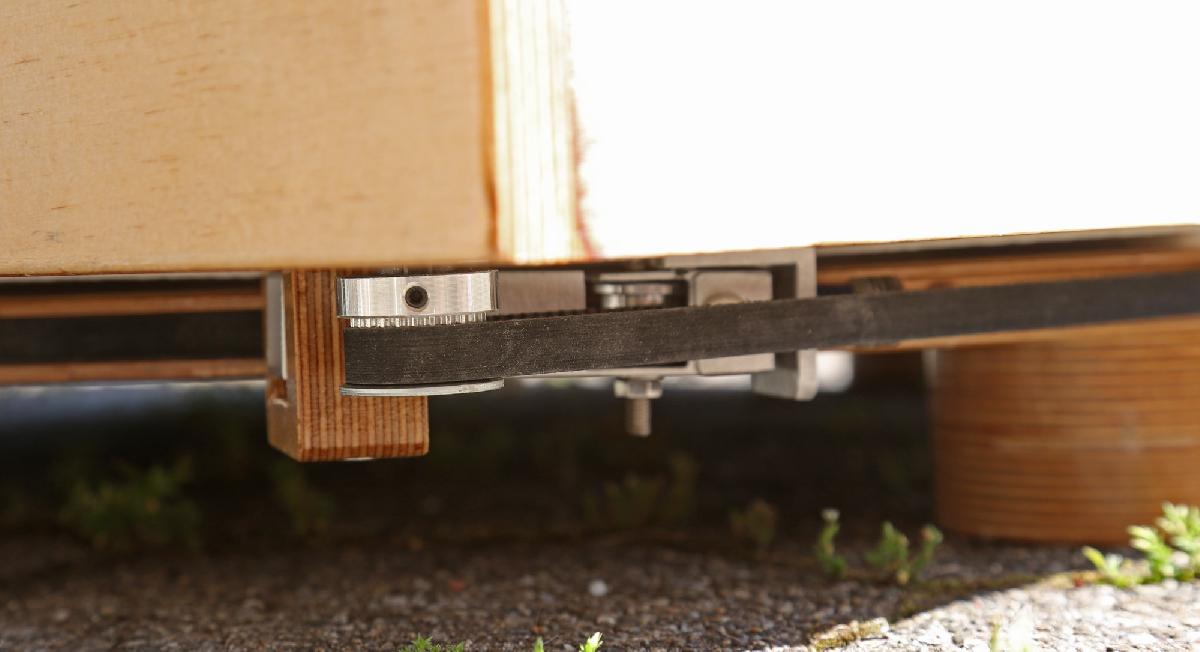

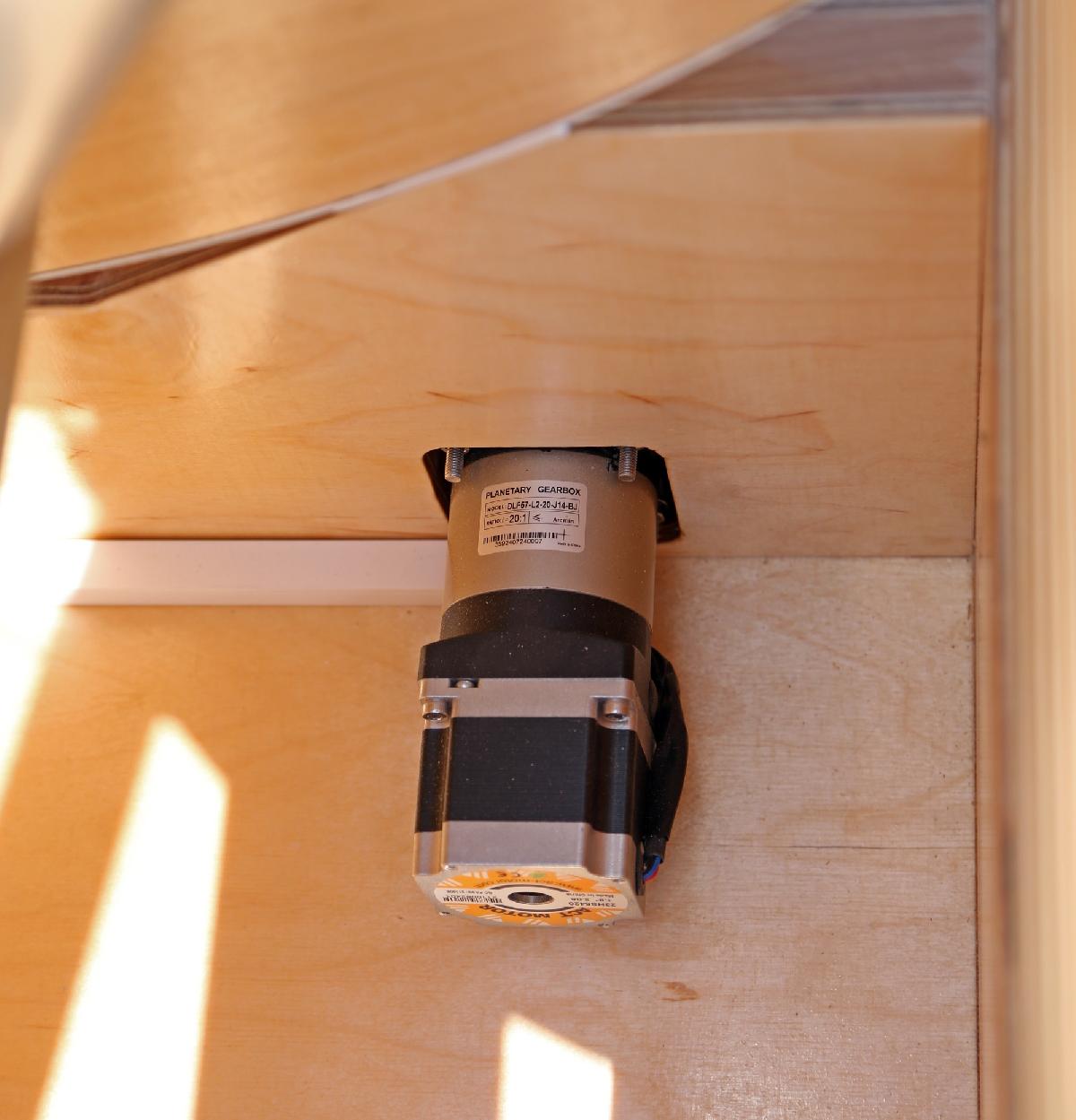

Mais ça c'est rien, le plus gros effort a été de choisir et de commander un système pour la motorisation. Je pensait commencer par une version manuelle et la motoriser plus tard, mais je n'ai pas envie de devoir tout refaire, alors je me suis résigné à faire un choix et à me lancer.



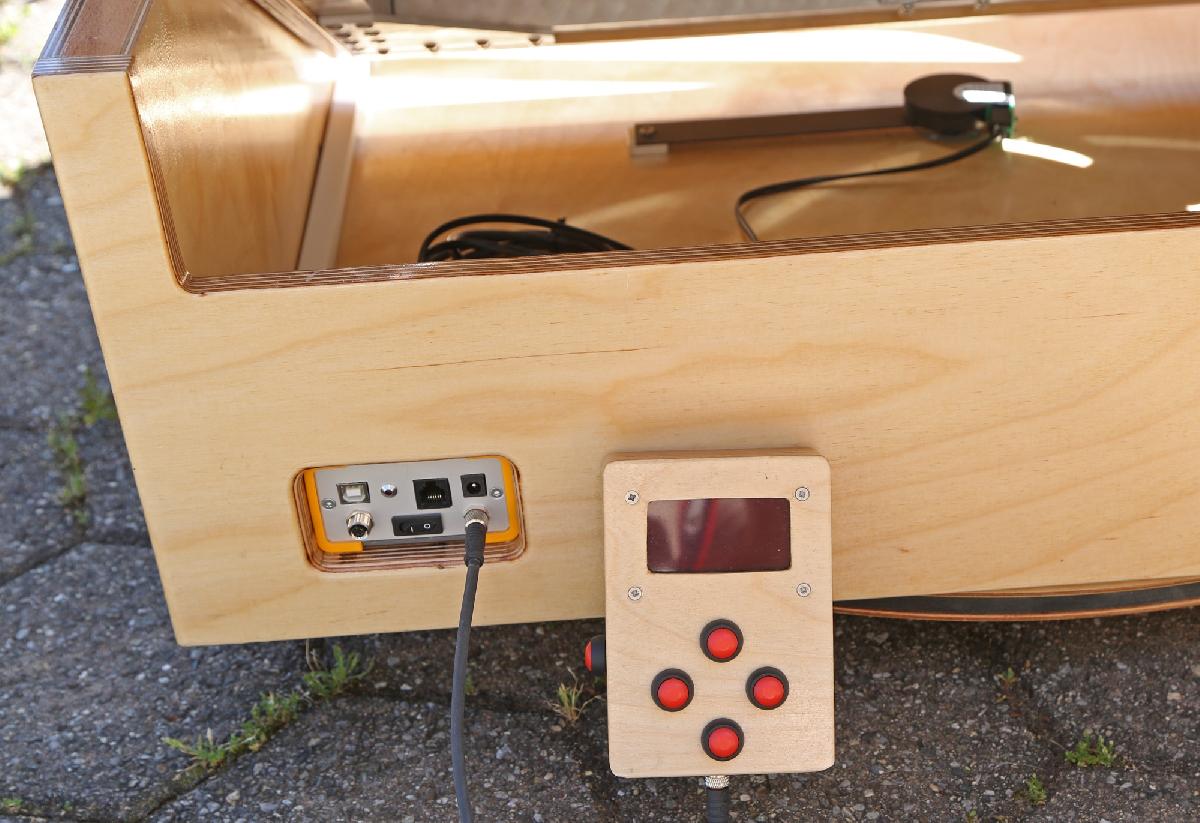

J'ai bien hésité entre le kit complet EZ-Goto Romer et le Teenastro. J'ai finalement opté pour la seconde solution parce que je voulais une vraie raquette et pas seulement une commande par smartphone, mais j'espère que je ne vais pas m'en mordre les doigts... ce ne sont pas les 2-3 soudures qui me font peur, c'est surtout la multiplication des versions et des variantes avec des tutos et des listes de composants pas forcément complètement à jour qui m'inquiète, j'espère avoir commandé tout ce dont j'ai besoin, et  accessoirement avoir besoin de tout ce que j'ai commandé... il parait que c'est accessible aux pives en électronique et en programmation, alors dans ce cas, je suis le test ultime!



Je suis parti sur la version Mini 2.5.x, elle est assez compact et intègre les encodeurs comme je voulais, avec la raquette grand écran 2.4''. Il faut encore que je trouve comment intégrer le GPS, c'est quand même pratique, mais ça ira aussi s'il faut s'en passer.



Ce sera tout pour le moment.
