Réglage Latitude

[Jo La Magouille]

Bonjour tout le monde, j'espère poster dans le bon forum



je rencontre un problème lors de la mise en station de ma monture équatoriale.

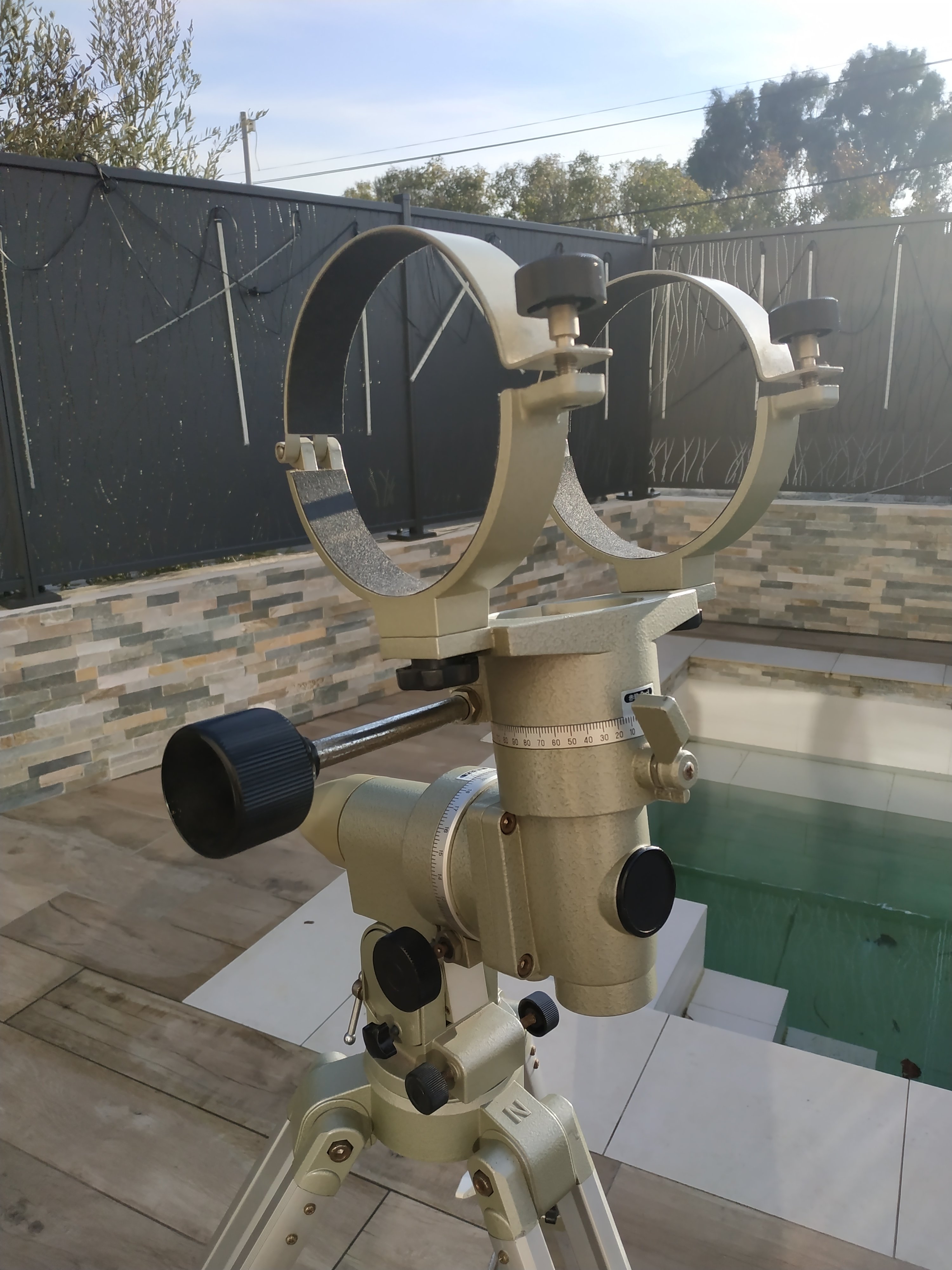

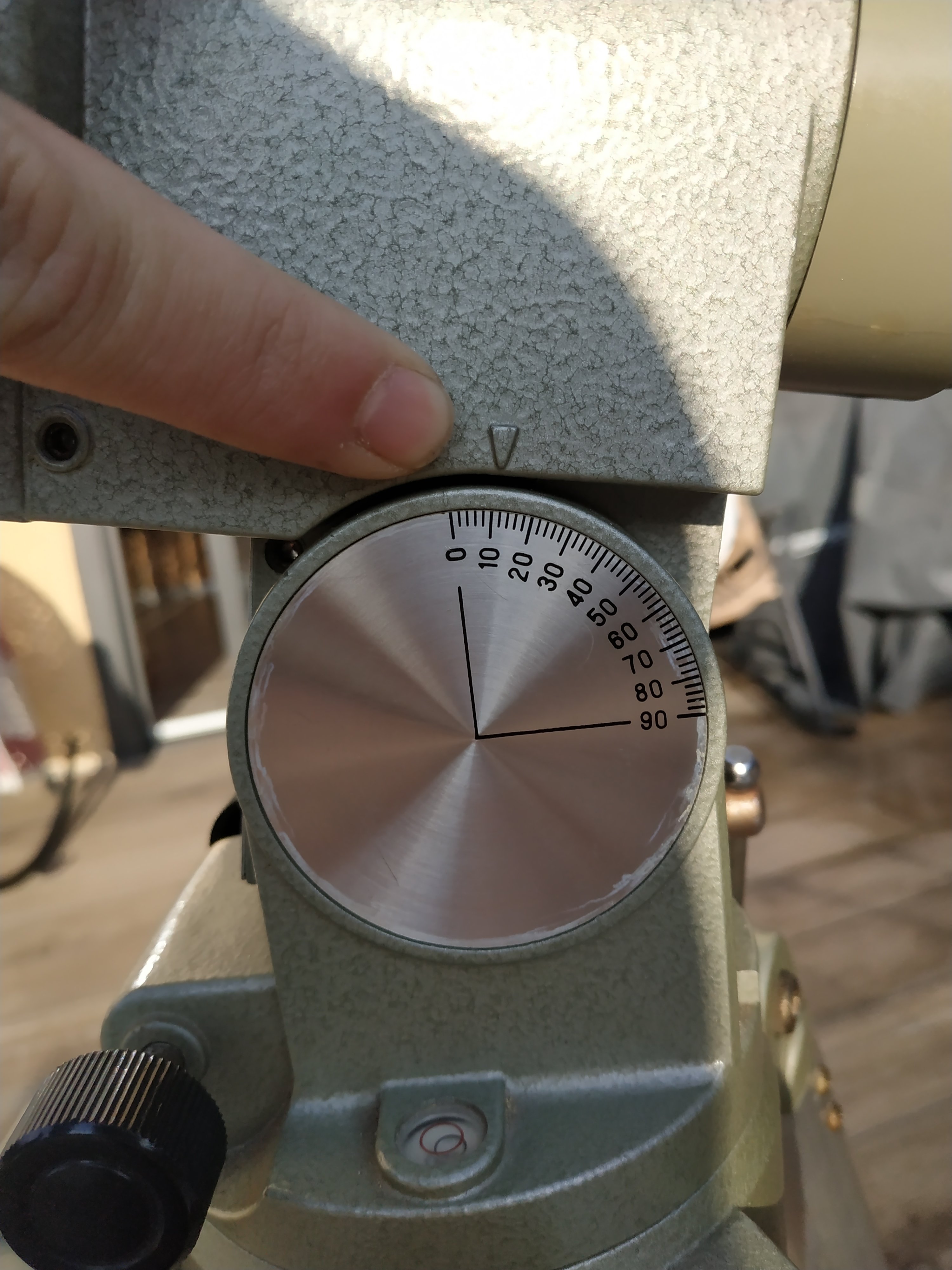

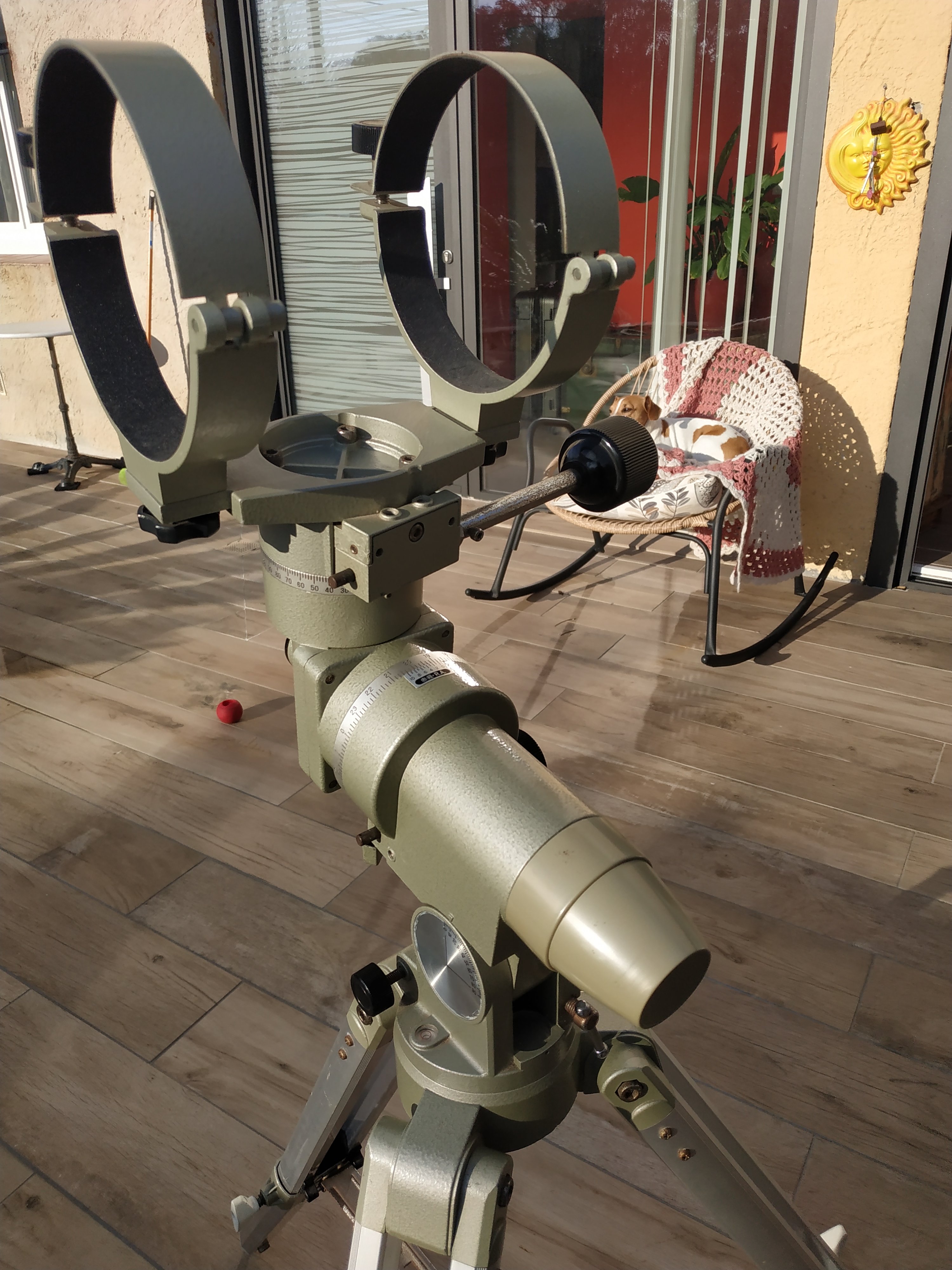

une fois la monture dirigée sur l'axe nord/sud, lorsque je tourne la vis pour régler la latitude du lieu d'observation ça bloque à 10° alors que je dois monter à 43° (PHOTO1)

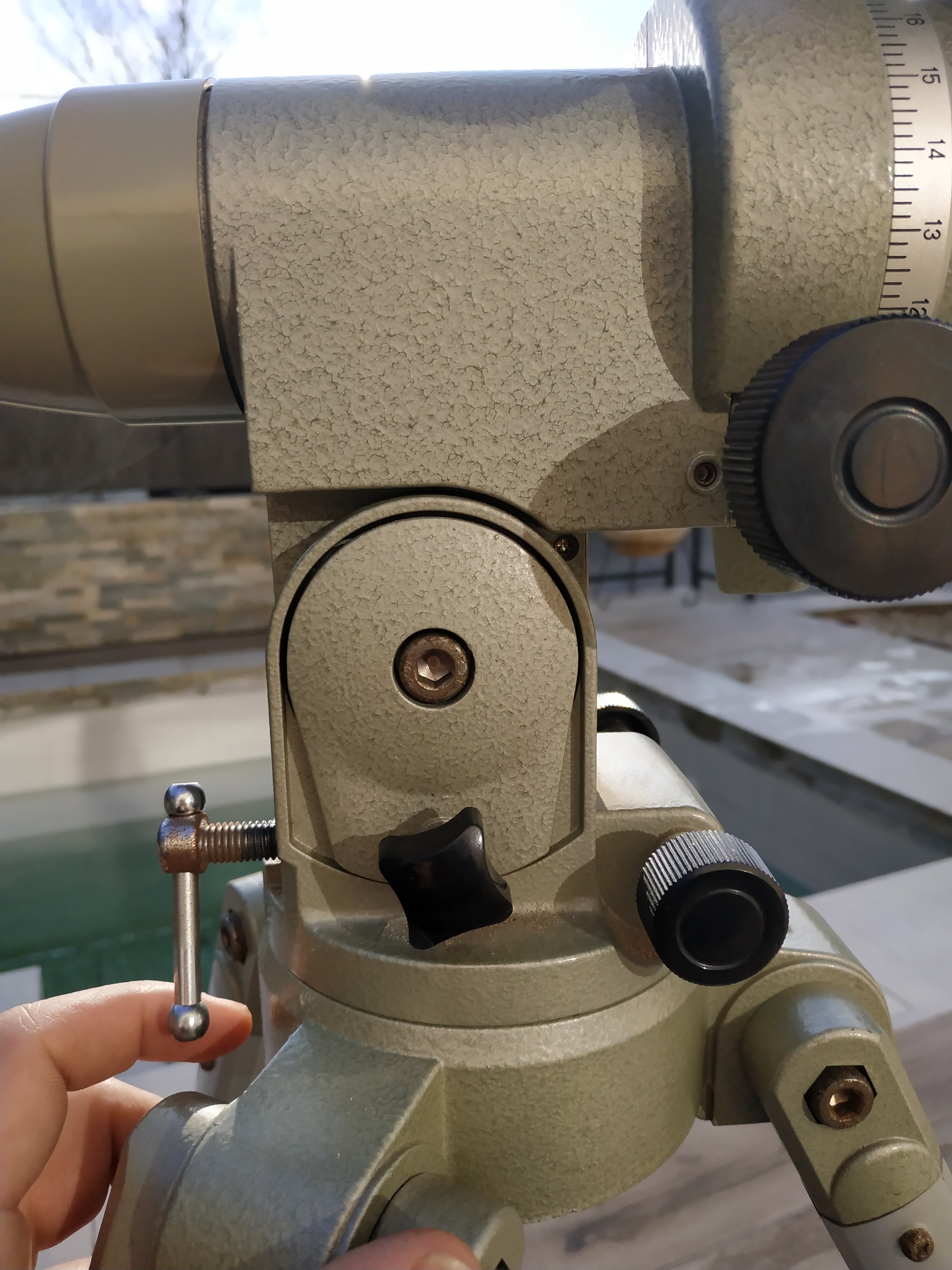

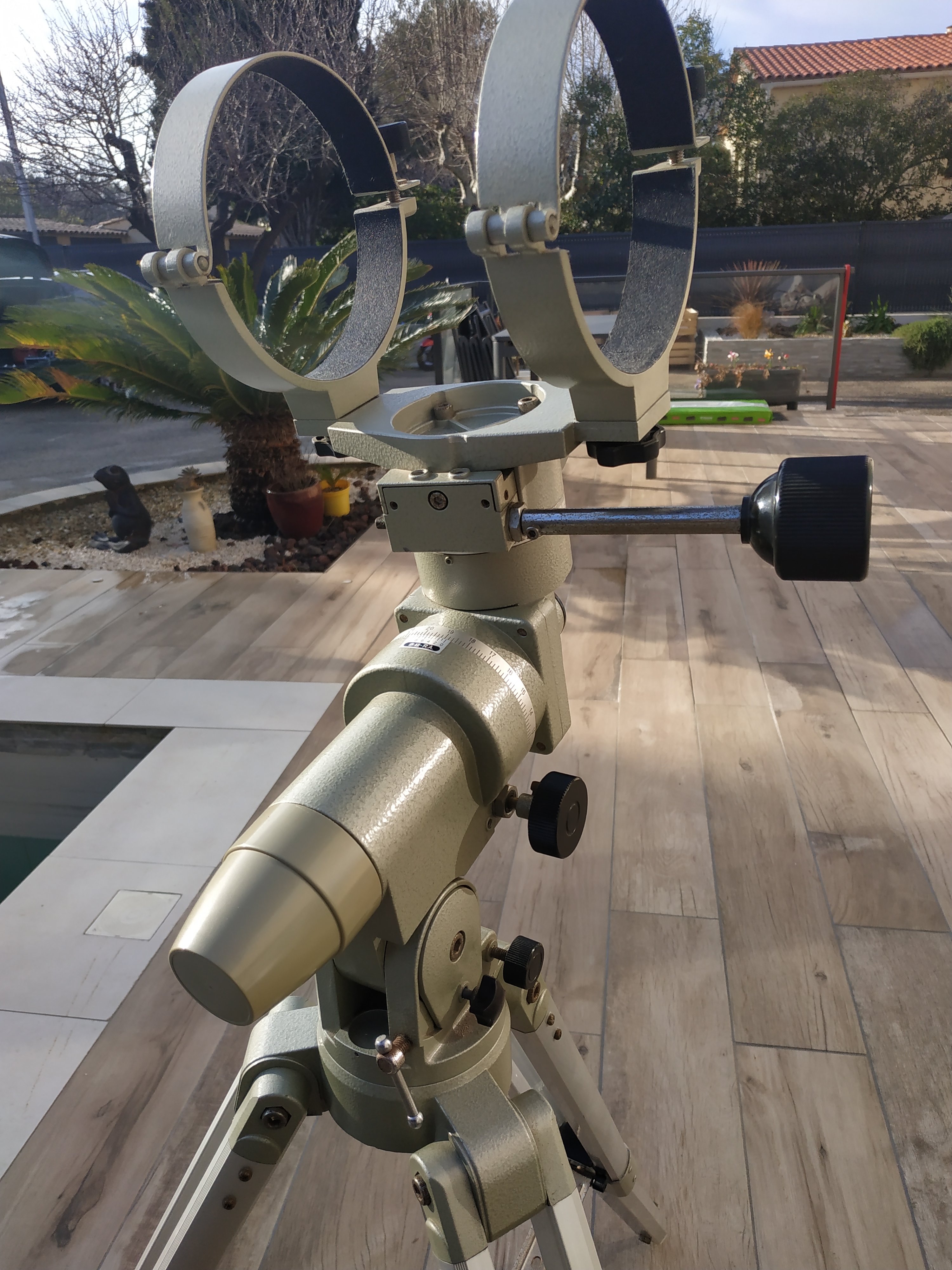

après avoir hésité à forcer comme un âne (j'avoue), je me suis aperçu qu'une petite pièce sur la face opposée de la monture se met en opposition lorsque la latitude atteint les 10° (PHOTO2)

alors avant de tourner la mauvaise vis et de tout dérégler je préfère demander...

La petite molette noire carrée ne sert qu'à verrouiller la position une fois que celle-ci est atteinte.

Faut-il dévisser la vis centrale (BTR) de la PHOTO2 pour faire pivoter cette petite pièce vers l'arrière de manière à gagner un peu d'angle ?

ou ai-je raté une étape ?

Merci d'avance

Modifié 17 janvier 2019 par Jo La Magouille

[deep impact]

Elle est bizarre ta monture.

Généralement, il suffit de jouer sur la vis de latitude pour monter ou descendre la monture.

Dévisser la BTR pour voir et le bouton carré, c'est pour bloquer la valeur je pense.



Je ne comprend pas cette pièce en forme de plaque qui se bloque???

Ceci dit, cela a l'air d'être une bonne monture.

[Jo La Magouille]

il y a 27 minutes, patrick60 a dit :

Bonjour,



Je pense que c'est parce que ta vis est en butée as-tu essayé de dévisser la vis marqué par la flèche rouge ? Normalement, la monture devrait basculer vers 43°

Devisser la BTR me parait étrange.

Ne jamais forcer sur un mécanisme.

a+ Patrick

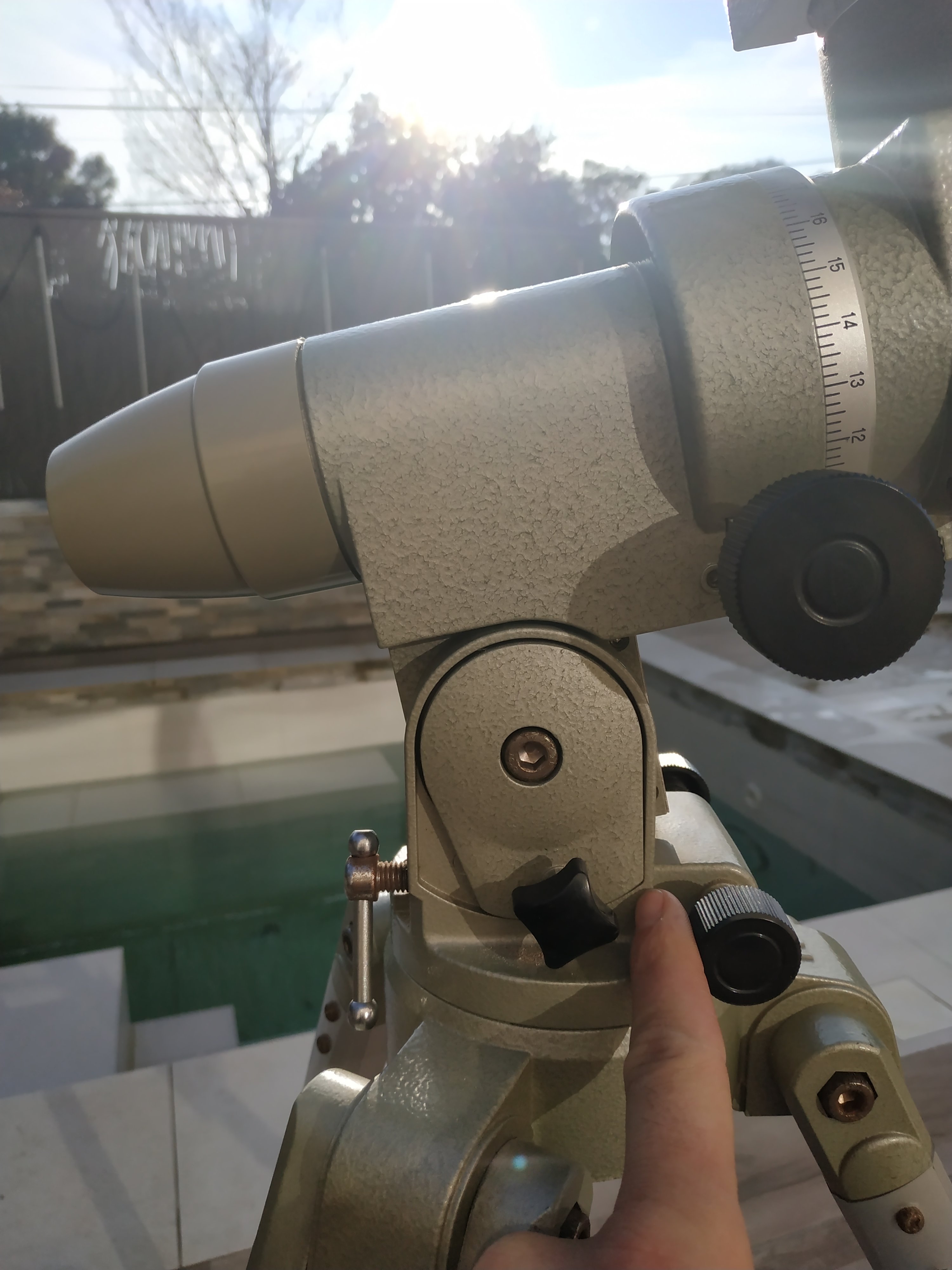

Oui je l'ai complètement devissee, mais ça bloque à l'endroit où j'ai le doigt.

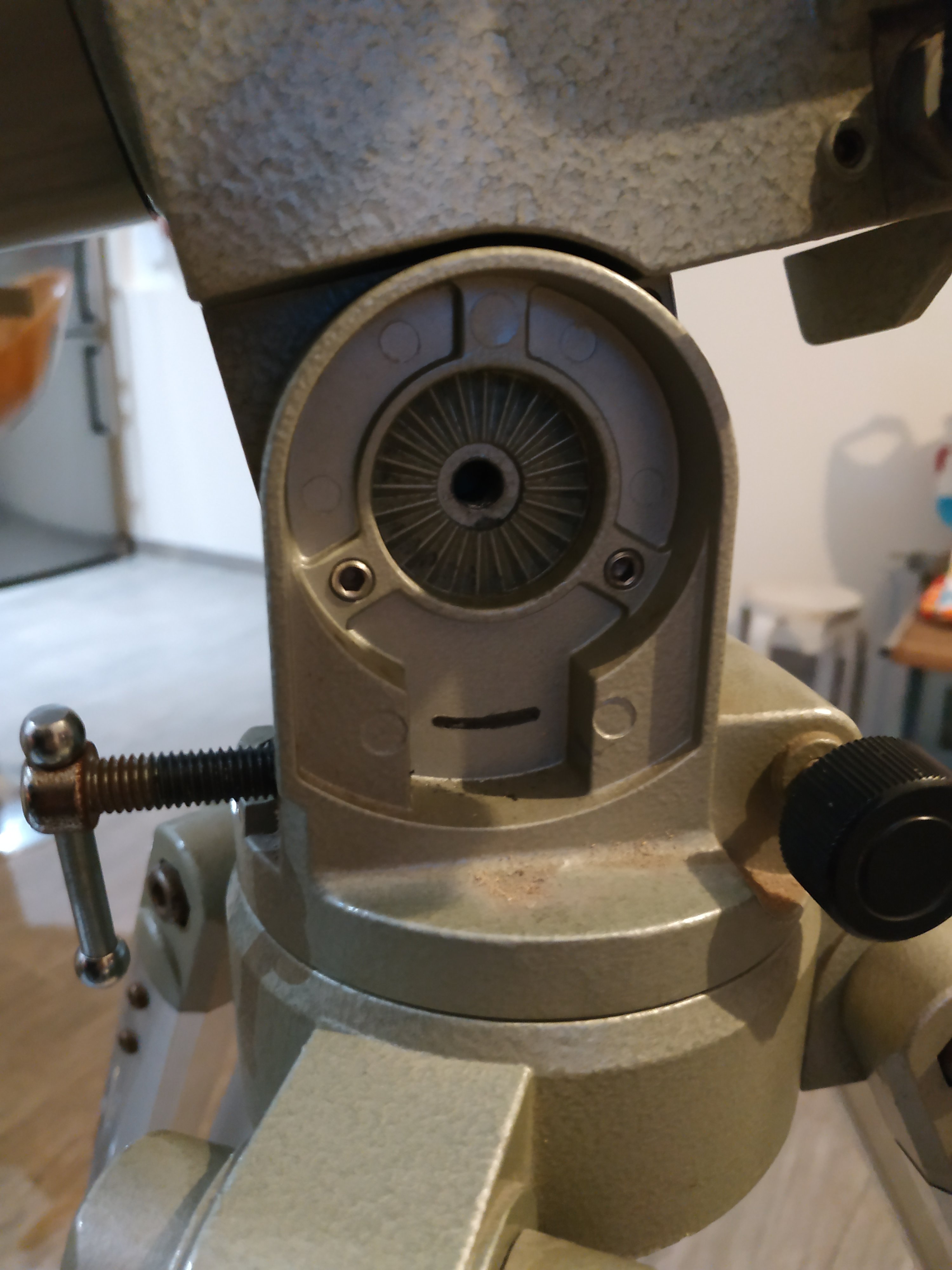

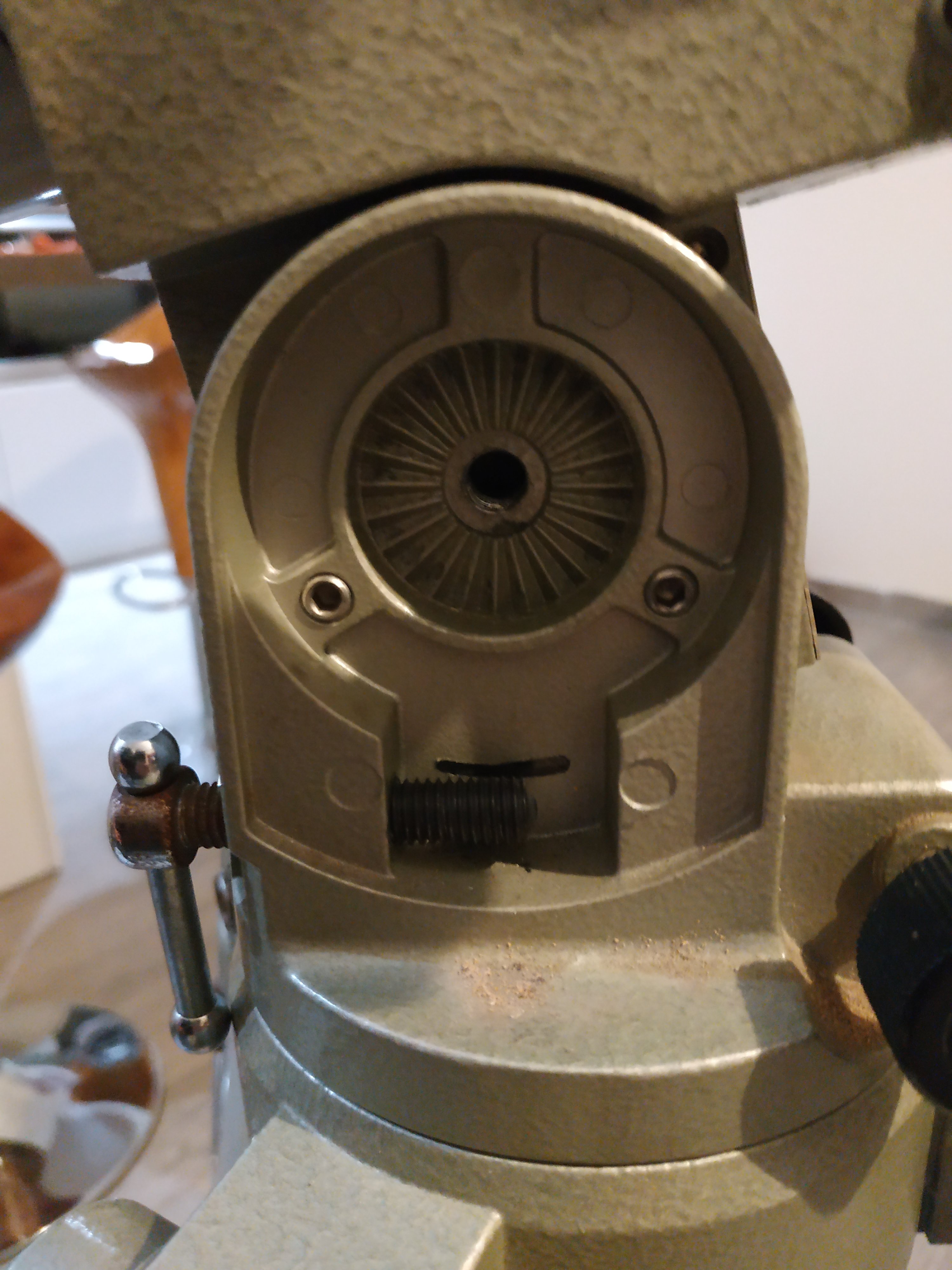

Voici une photo de cette pièce lorsque que la latitude est sur zéro, elle est donc en position verticale et monte vers la droite à mesure que la latitude augmente jusqu'à se bloquer contre la parois qui l'entoure. Je sais pas si c'est clair en fait dsl

[Jo La Magouille]

il y a 43 minutes, patrick60 a dit :

Moi non plus mais vu la forme, c'est probablement une pièce ou un cache de blocage pour la fixation (BTR) Ne pas toucher. Souvent, la vis (trait bleu) dont je parle vient en appui sur le corps de la monture et la pousse ou se retire pour lui permette de basculer...



l'idéal c'est que tu trouve le type de monture (une EQ2 ?) puis que tu cherches la doc...

Oui lorsque je visse, cette vis vient pousser la monture pour donner l'inclinaison de la latitude et lorsque je devisse la monture redescend.

Mais sur une amplitude de 10° 🤔

Modifié 17 janvier 2019 par Jo La Magouille
Faute ortographe

[Jo La Magouille]

il y a 33 minutes, patrick60 a dit :

Moi non plus mais vu la forme, c'est probablement une pièce ou un cache de blocage pour la fixation (BTR) Ne pas toucher. Souvent, la vis (trait bleu) dont je parle vient en appui sur le corps de la monture et la pousse ou se retire pour lui permette de basculer...



l'idéal c'est que tu trouve le type de monture (une EQ2 ?) puis que tu cherches la doc...

Malheureusement il n'y a pas de ref...

Et je suis trop débutant pour les différencier

[hibou]

il y a 10 minutes, Jo La Magouille a dit :

Malheureusement il n'y a pas de ref...

Et je suis trop débutant pour les différencier



Salut,

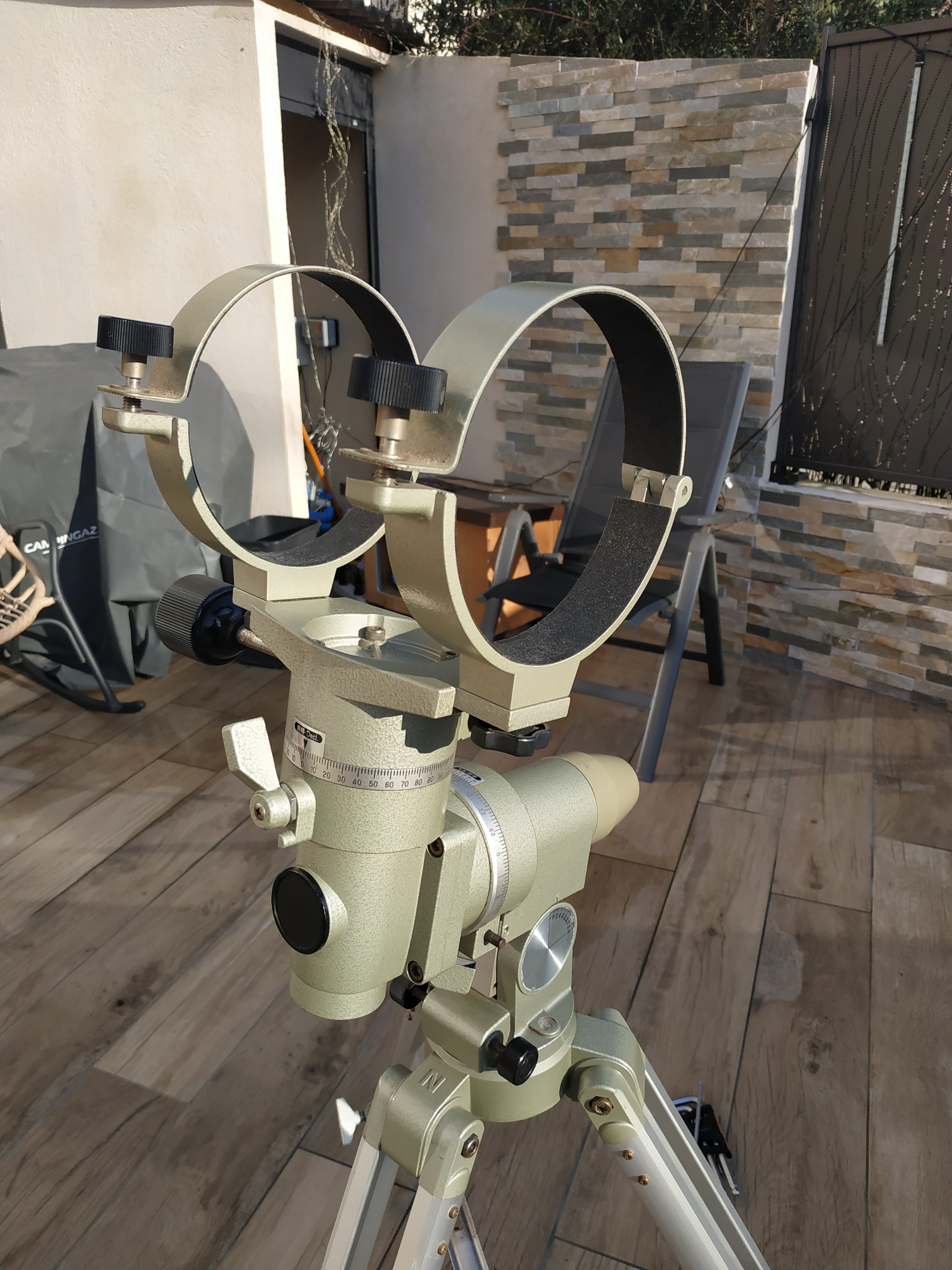

Elle ressemble furieusement à une Vixen Super Polaris.

Bon courage.

[hibou]

Manuel:



https://www.f1telescopes.co.uk/wp-content/uploads/2014/10/Vixen_Super_Polaris_Manual.pdf



Je te disais bon courage car il y a l'air d'avoir un peu de corrosion, pas pour la monture en elle-même qui est un très bon modèle encore bien côté et  recherché en occasion.



[PEV77]

oui, comme dit Patrick dévisse complètement la vis indiquée par la flèche rouge, touche pas à la BTR qui tient l'axe de rotation : j'espère que tu l'as pas reserré comme un sourd non plus !

[Toutiet]

Manifestement, la pièce avec un bouton noir carré a un débattement limité, et donc il faut probablement dévisser la vis Btr centrale pour repositionner correctement la dite pièce (autour de son axe) afin de  fixer la fourchette de débattements possibles autour de la valeur moyenne (ta latitude).

Modifié 17 janvier 2019 par Toutiet

[Jo La Magouille]

il y a 18 minutes, hibou a dit :

Manuel:



https://www.f1telescopes.co.uk/wp-content/uploads/2014/10/Vixen_Super_Polaris_Manual.pdf



Je te disais bon courage car il y a l'air d'avoir un peu de corrosion, pas pour la monture en elle-même qui est un très bon modèle encore bien côté et  recherché en occasion.



Oui c'est bien une Vixen super polaris, merci pour le manuel.

J'hésite à l'échanger contre une plus simple et récente du coup...

[Jo La Magouille]

il y a 27 minutes, PEV77 a dit :

oui, comme dit Patrick dévisse complètement la vis indiquée par la flèche rouge, touche pas à la BTR qui tient l'axe de rotation : j'espère que tu l'as pas reserré comme un sourd non plus !

C'est fait.

Le fait de dévisser cette vis  pour effet de faire redescendre la latitude à zéro, ça n'a rien à voir avec le fait que la pièce ovale vienne en buté contre la monture lorsque je visse cette vis pour monter la latitude...

[Jo La Magouille]

il y a 22 minutes, Toutiet a dit :

Manifestement, la pièce avec un bouton noir carré a un débattement limité, et donc il faut probablement dévisser la vis Btr centrale pour repositionner correctement la dite pièce (autour de son axe) afin de régler le débattement possible autour de ta valeur moyenne de latitude.

Le bouton noir carré sert à verrouiller la position lorsque la latitude est atteinte.

Effectivement, à part dévisser cette fameuse BTR pour repositionner la pièce ovale autour de son axe je ne vois rien d'autre

[deep impact]

Très curieuse cette pièce qui empêche la latitude.

Je viens de regarder la notice, j'ai trouvé!!!

La plaque se démonte, on règle la latitude de la valeur et on remet le cache dans son logement et on peut basculer avant ou arrière de quelque degré.

Cela à le même effet que la deuxième vis de blocage de latitude.

Modifié 17 janvier 2019 par deep impact

[Jo La Magouille]

il y a 1 minute, deep impact a dit :

Très curieuse cette pièce qui empêche la latitude.

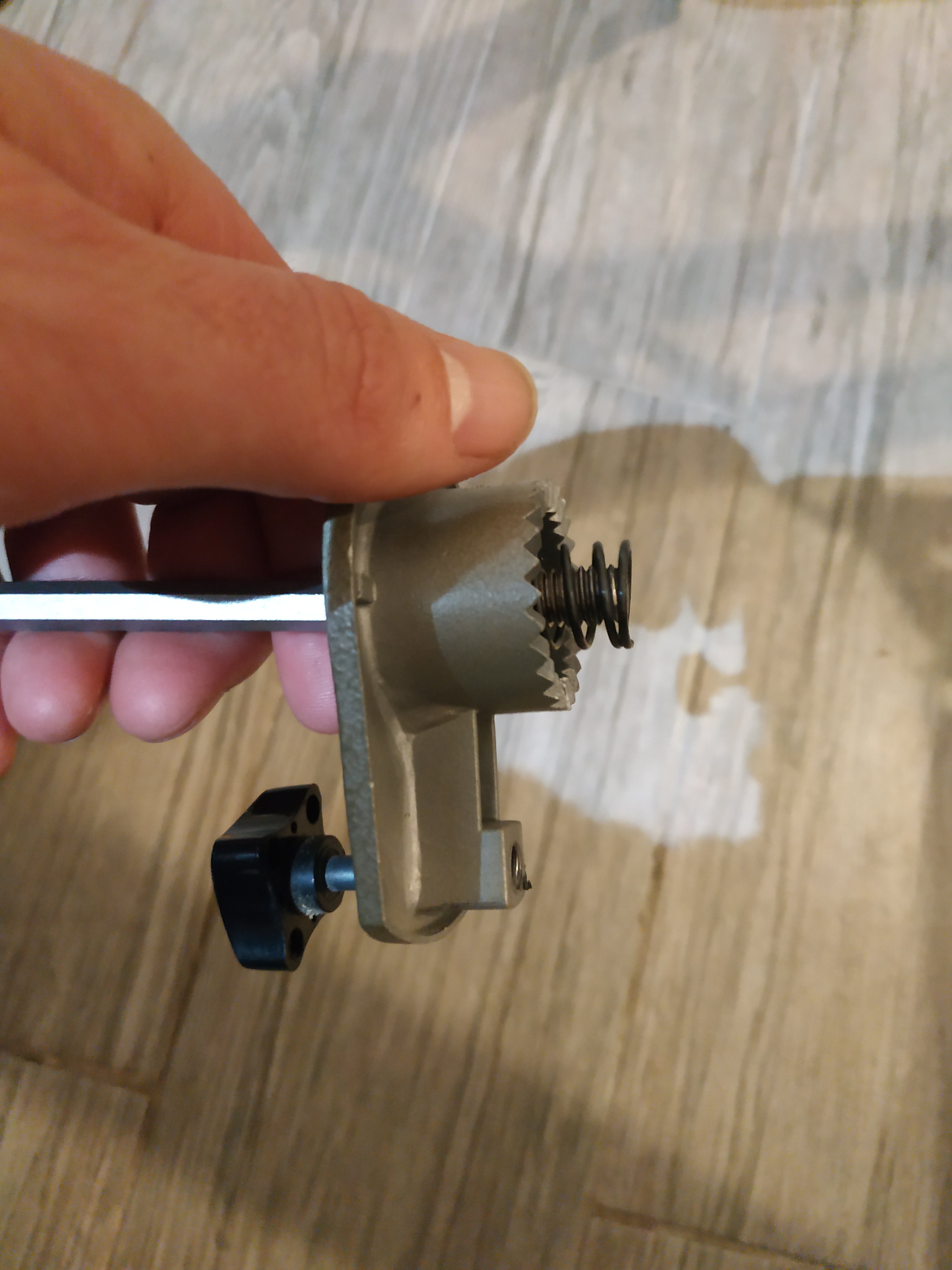

je viens de la démonter, j'ai placé ma latitude de 43° au centre de cette pièce ovale et voila.

je sais pas si c'est ce qu'il fallait faire mais au moins je suis sur la bonne latitude, par contre je ne peux pus redescendre jusqu'à zéro.

[deep impact]

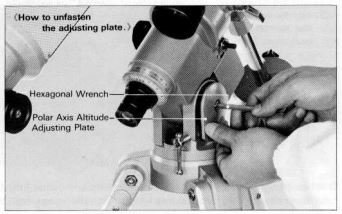

Extrait du pdf, j'espère que je n'ai pas dit de connerie:





Après, il ne fallait peut être pas l'enlever complètement mais la déplacer dans les crans pour obtenir de l'amplitude de réglage et enfin répéter cette action jusqu'à la bonne latitude.



Au pire remet là d'origine et fait comme cela.

Elle joue le rôle de vis à l'opposée pour blocage.

Modifié 17 janvier 2019 par deep impact

[Jo La Magouille]

parfait c'est ce que j'ai fait

[deep impact]

C'est réglé alors?

[Toutiet]

il y a une heure, deep impact a dit :

Très curieuse cette pièce qui empêche la latitude.

Je viens de regarder la notice, j'ai trouvé!!!

La plaque se démonte, on règle la latitude de la valeur et on remet le cache dans son logement et on peut basculer avant ou arrière de quelque degré.

Cela à le même effet que la deuxième vis de blocage de latitude.

C'est donc bien ce que j'envisageais...😏

[hibou]

Il y a 2 heures, Jo La Magouille a dit :

J'hésite à l'échanger contre une plus simple et récente du coup...

Bah pourquoi si elle est fonctionnelle et une fois nettoyée et regraissée, c'est une très bonne monture.



Tu as quoi comme instrument à poser dessus?

[hibou]

il y a 15 minutes, patrick60 a dit :

Autrement dit de mettre ton instrument complètement à l'horizontale ou à la verticale ce qui serait non seulement ridicule sous nos latitudes mais poserait surtout des problèmes d'équilibrage.



Apparemment, comme indiqué dans le manuel, ça permet de basculer la monture en mode alt-azimutal.

[Jo La Magouille]

Oui tout est réglé, merci à vous d'avoir pris le temps de me lire et de m'aider, et merci à Patrick d'avoir détaillé la procédure en espérant que ça puisse aider les plus novices.



J'irai acheter la graisse adéquate dans les jours prochains et je demonterai tout tranquillement

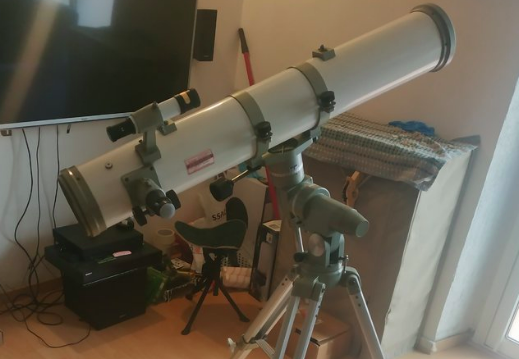

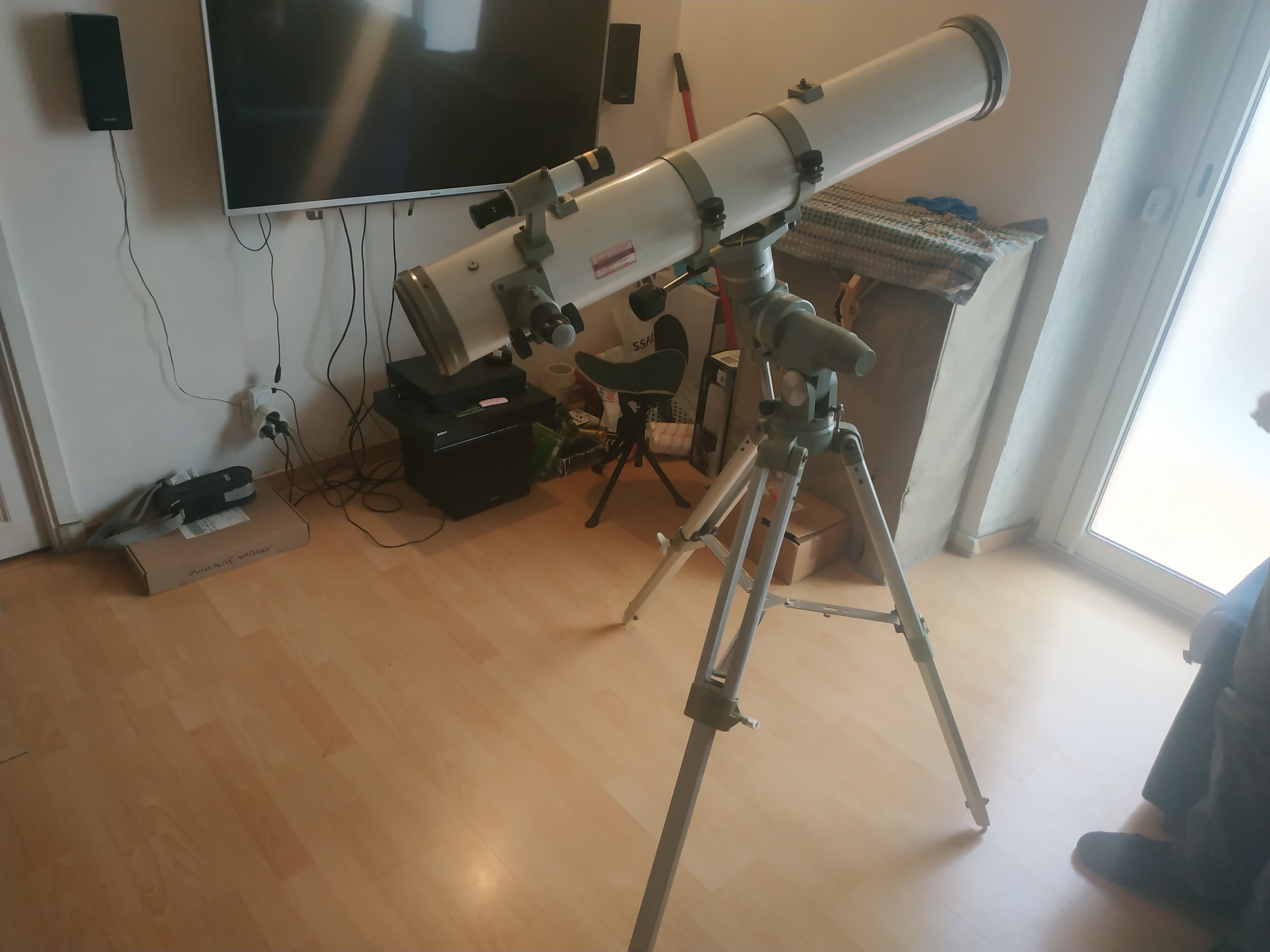

Concernant le télescope c'est un Vixen R100L

D100 F1000

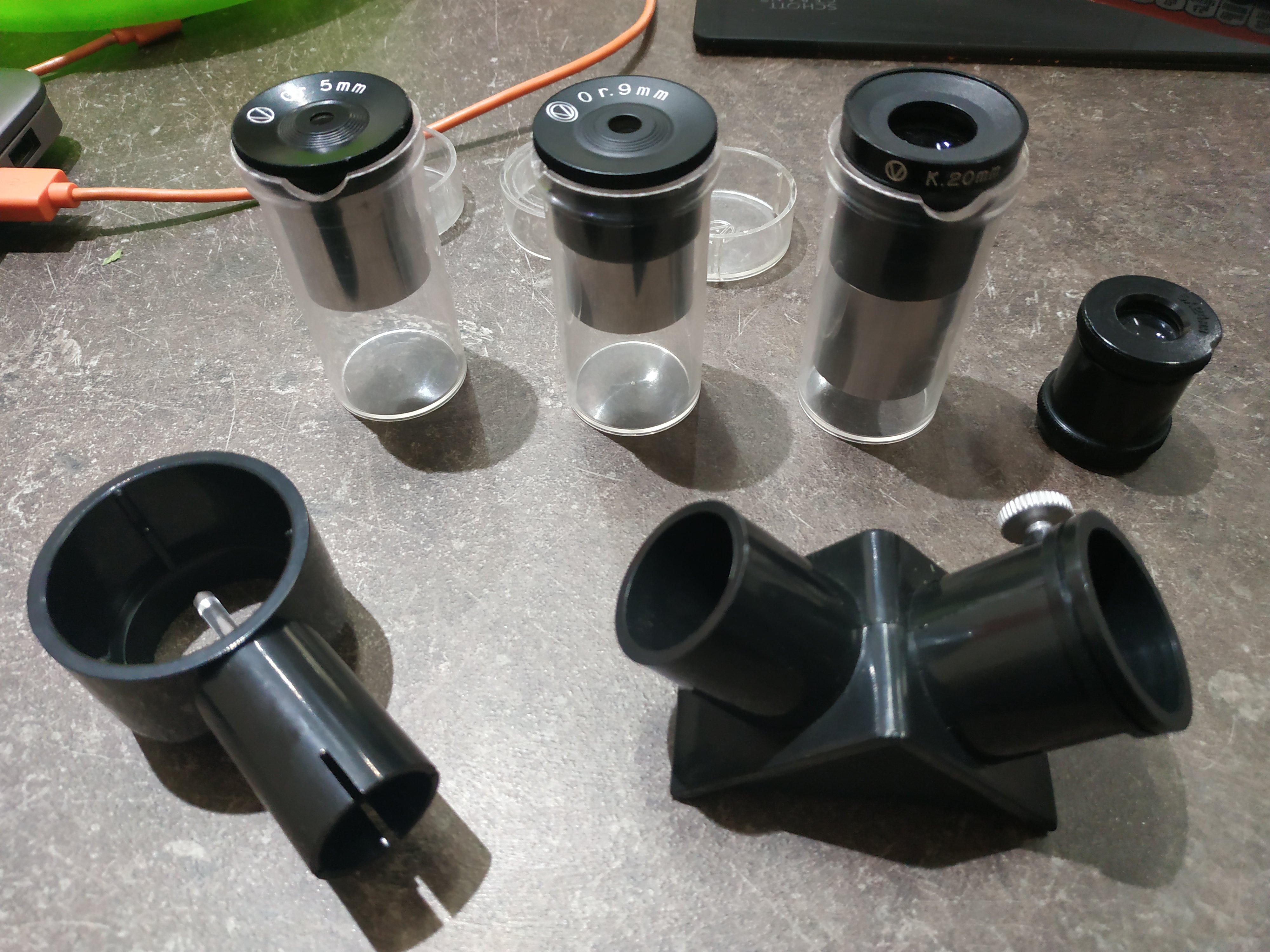

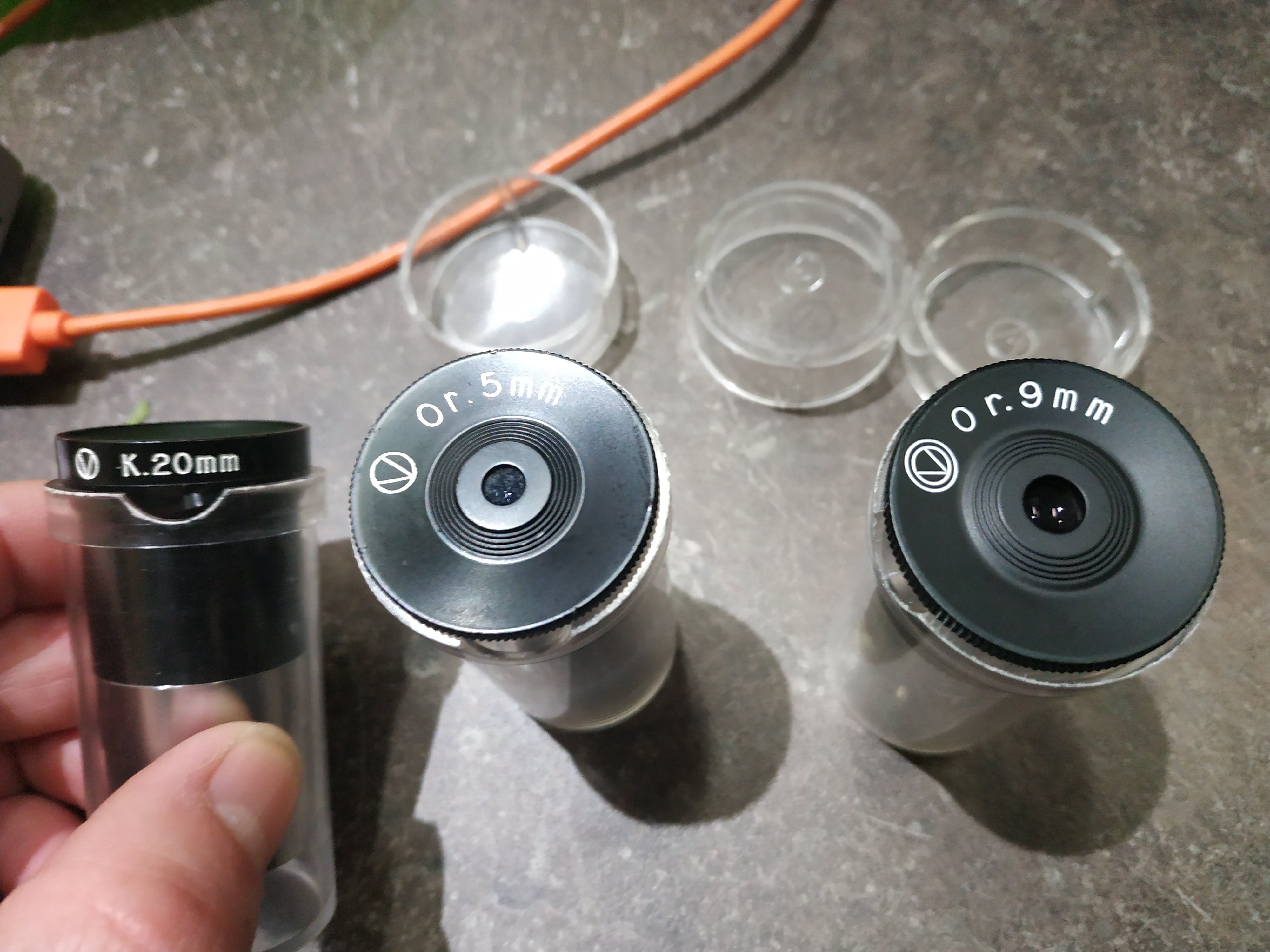

J'ai 3 oculaires de 20mm 9mm et 5mm, il me manque une lentille de Barlow qu'il faut que j'achète. J'ai aussi un petit accessoire avec un point  rouge dont n'ai pas encore réussi à me servir mais j'imagine qu'il sert à collimater.

Si vous avez des accessoires à me conseiller (oculaires etc...) je suis preneur car je débute vraiment dans l'astronomie



j'avance tout doucement  dans la prise en main de ma machine, j'ai encore un peu de mal à aligner le chercheur, je trouve le système pas très pratique mais ça va le faire et je vais bientôt pouvoir faire ma première mise en station 😁



J'ai visé la lune pour la première fois hier soir. J'y suis allé un peu au hasard jusqu'à tomber dessus... Quel spectacle !!!



Par contre mars reste toute petite, j'imagine que mes oculaires ne sont suffisamment fort pour la voir d'un peu plus près.



A suivre...

Modifié 17 janvier 2019 par Jo La Magouille
Ajout photos

[hibou]

Tu as vraiment sous la main un très sympathique instrument, de grande qualité.

Si @staffy passe par là il te pourrait te dire le prix qu'il coûtait à l'époque tu risques d'être étonné.



Même si le diamètre de 100mm paraît modeste, le rapport F/D de 10 est très intéressant pour les observations planétaires, si le miroir est en bon état il devrait délivrer des images excellentes. Et en plus être très tolérant avec les oculaires que tu pourrais utiliser.



D'ailleurs tes oculaires sont en 24,5mm?

Si ton porte oculaire peut accepter le 31,75mm (pour ça il me semble qu'il doit y avoir un filetage d'environ 36mm) tu pourras utiliser des oculaires plus moderne et un peu plus confortables.



Mars est minuscule en ce moment c'est tout à fait normal.



Bon ciel!



Edit



Ah, et ton chercheur est l'envers dans son support!  ; )



Modifié 17 janvier 2019 par hibou

[Jo La Magouille]

Je vais vérifier le diamètre des oculaires dès demain.

Au pire j'imagine qu'il doit y avoir des adaptateurs.



Je vais aller faire un tour dans la section rencontre voir s'il y a des rassemblements d'astronomes amateurs dans le Var

[Toutiet]

J'adore.... tout y est ! 🤔



😀

Modifié 17 janvier 2019 par Toutiet

[staffy]

Le ‎17‎/‎01‎/‎2019 à 23:32, hibou a dit :

Tu as vraiment sous la main un très sympathique instrument, de grande qualité.

Si @staffy passe par là il te pourrait te dire le prix qu'il coûtait à l'époque tu risques d'être étonné.



Je ne suis pas en possession du tarif de l'instrument complet.



En 1985, la monture Vixen Super Polaris "nue" était vendue 3 907 F.F

En options :

- motorisation en AD : 1 927 F.F

- motorisation en AD et Déclinaison : 2 445 F.F

- micro-ordinateur SkySensor : 4 820 F.F

[Jo La Magouille]

Ha oui pas mal...

Mais je peux la motoriser alors cette monture ?

[Jo La Magouille]

Juste une question, jvoulais ouvrir un nouveau topic pour ça...

Comment ça se passe pour motoriser une monture ?

Toutes les montures sont motorisables ?
