Adaptateur négatif 2 pouces maison à imprimer

[Forest]

Voila, on en a parlé dans un autre post, je  vais créer un vrai post dédié après avoir affiné le projet.... peut etre encore perfectible.

l'objectif de ce projet est de rentrer une cam de type touptek, risingtech ou altair, baton imx 385 dans  l'oculaire 2 pouces afin de permettre de rattraper sur un dobson de grand diametre un backfocus de +de 60mm

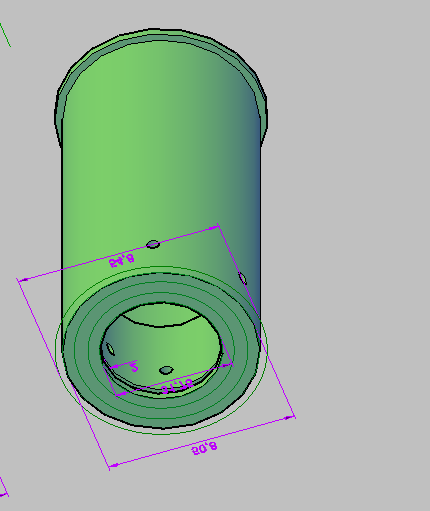

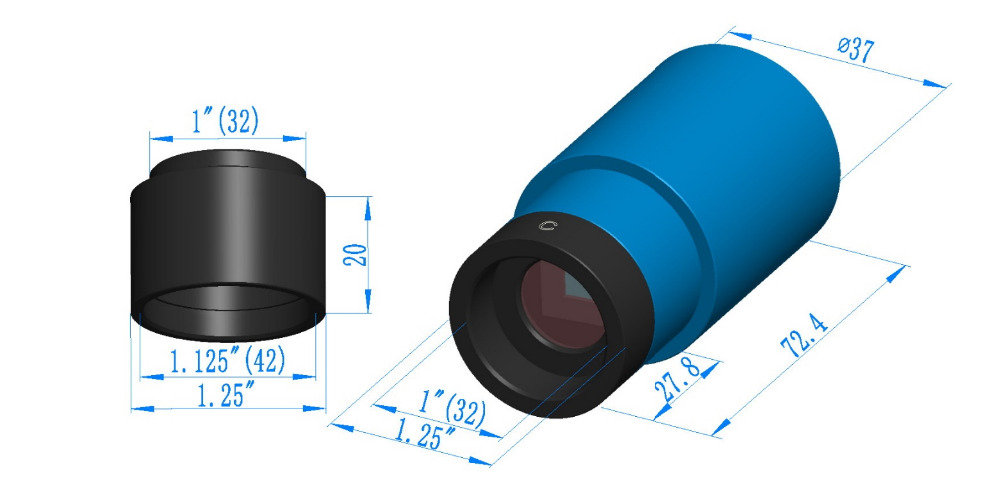

la cam fait 37 mm de large  sur la partie haute, 1.25 pouces sur la partie basse.

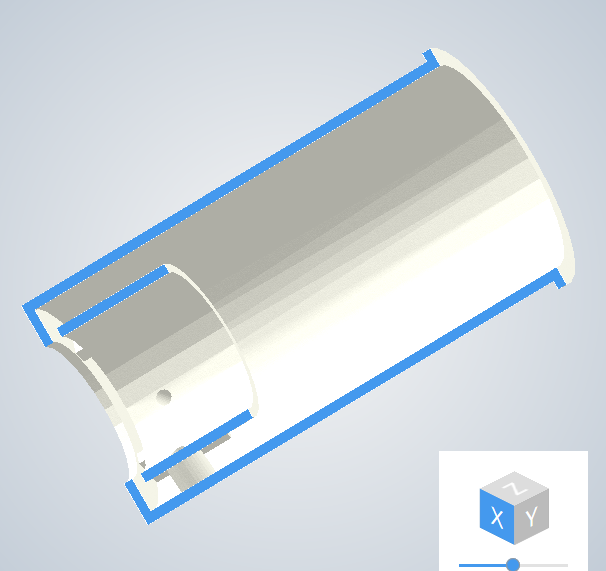

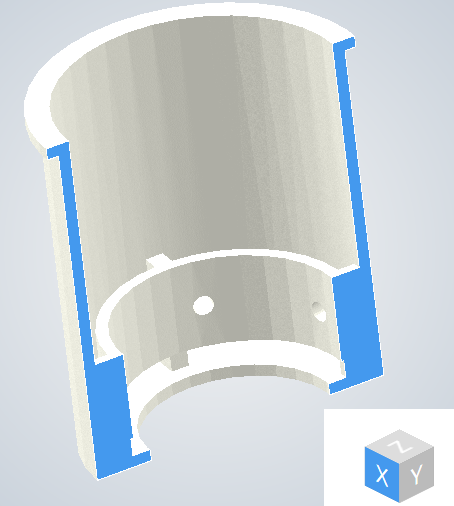

l'adaptateur fait 50.8mm (2 pouces sur la partie haute), avec une butée de 2mm pour pas faire tomber dans l'oculaire

il y 4 trous à 120° (2 * 2 trous à 120°) de 3.3 mm en intérieur pour tenir la cam. (pas de filetage je sais pas faire ^^) . les 3.3 mm correspondent au percement du trou pour des vis M4 avant taraudage, vis sans têtes nécessaire de 6mm de long max

https://fr.wikipedia.org/wiki/Filetage_métrique



la partie 2 pouces fait 58mm de long, la partie 37mm intérieur 15cm de long pour tenir la cam (reste une partie de libre pour évacuer la chaleur plus facilement et pour évacuer la poudre d'impression)

Toutes les parois font 2mm de large sur cette version (le cout pour des parois de 3 mm = 10 € de plus), normalement c'est censé être rigide pour du Nylon en SLS sur sulpteo



Vos retours sont les bienvenus

Je pourrais donner les fichier dwg et d'impression 3d pour ceux que ca intéresse



Le fichier pour cam rising tech (Testé) stl : par MP

(le ficher compatible toute cam 1.25 pouces plus bas)

Mise a jour :

chiffré à 37-38€ sur sculpteo en sls : alumide (plastique + aluminium) ou  nylon+verre et 24 € en SLS nylon brute (prix mini)

j'avoue pas être fixé sur ce que je veux choisir

https://www.sculpteo.com/fr/materiaux/materiau-plastique/

Testé : *https://www.sculpteo.com/fr/materiaux/materiau-nylon/

https://www.sculpteo.com/fr/materiaux/materiau-alumide/



*assez rigide, moins sur sa partie supérieur, fera le job si on marche pas dessus

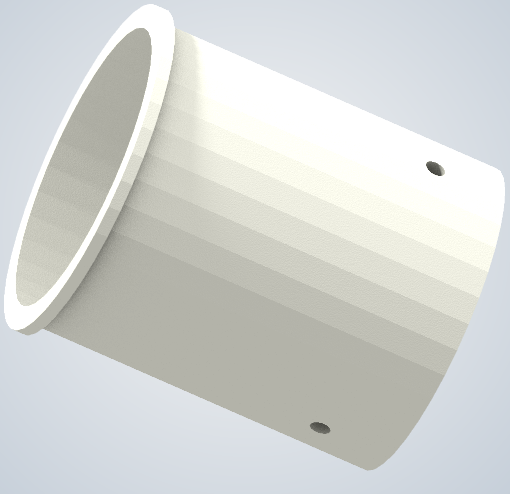

adapté initialement pour la camera rising tech imx385 :



et le fichier pour toutes camera a la demande d'ubuntu

le fichier (impression pas testée):



Me demander par Mp.

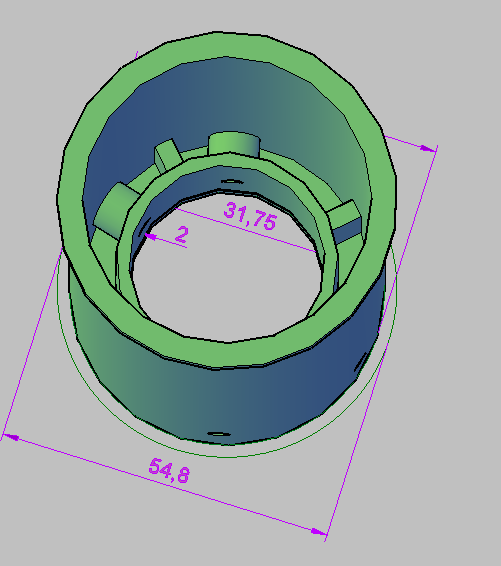

partie externe 50.8 mm, un rebord en haut de 2mm

partie intérieure de 31.75 mm intérieur et total de 30 mm de hauteur pour al prise de la camera

2*2 trous à 120 ° de 3.3mm pour vis m4 (sans taraudage)

les parois sont de 2mm

ca coutera plus cher, c'est plus grand











Modifié 8 août 2019 par Forest

[Forest]

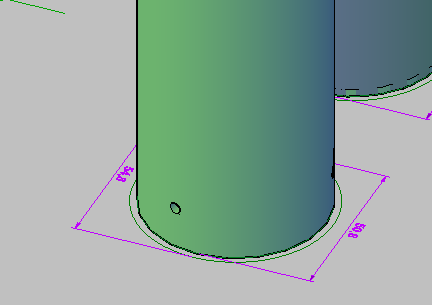

je viens de remarquer que je me suis gouré sur la partie basse, pb de virgule ca fait 1 pouce faut que je corrige

[Ubuntu]

1 hour ago, Forest said:

je viens de remarquer que je me suis gouré sur la partie basse, pb de virgule ca fait 1 pouce faut que je corrige

tu n'as pas besoin de la partie basse... tu as juste besoin du trou de 31,75mm... sinon tu ne peux pas mettre la rallonge et le réducteur...

[Invité ouki]

Très bonne initiative.

Quand tu l'aura imprimé et testé si tu pouvais poster le fichier cela pourrait aider certains.

😉

Ouki

[Forest]

Il y a 8 heures, Ubuntu a dit :

tu n'as pas besoin de la partie basse... tu as juste besoin du trou de 31,75mm... sinon tu ne peux pas mettre la rallonge et le réducteur...



C'est pour mieux la maintenir je me suis dit, ca fait 15 mm seulement le réducteur est pas  en surépaisseur par rapport au 31.75mm ?

[Greenood]

il y a 13 minutes, Forest a dit :



C'est pour mieux la maintenir je me suis dit, ca fait 15 mm seulement le réducteur est pas  en surépaisseur par rapport au 31.75mm ?



oui mais non

attention à l'hyperstatisme



le 2éme guidage ne sert à rien.





[Invité ouki]

il y a 49 minutes, Greenood a dit :

l'hyperstatisme



C'est quoi l'hyperbidule????

[Ubuntu]

25 minutes ago, ouki said:



C'est quoi l'hyperbidule????

Wiki : En mécanique du solide, l'hyperstatisme est la situation d'un assemblage pour lequel le fonctionnement se fait avec plus de contraintes que ce qui est strictement nécessaire pour le maintenir, ce qui signifie qu'au moins un degré de mobilité d'une pièce est supprimé plusieurs fois.

[Ubuntu]

1 hour ago, Forest said:



C'est pour mieux la maintenir je me suis dit, ca fait 15 mm seulement le réducteur est pas  en surépaisseur par rapport au 31.75mm ?

Je ne sais pas si je te comprends mais le reducteur est du même diamètre (31,75mm) mais tu peux avoir des rallonges différentes et donc il faut juste englober la partie 37mm avec un trou de 31,75.

Peut être 3 petites rainures de faible épaisseur sur les côtés pour éviter d'utiliser les vis et pour coincer la cam pourrait marcher...

[Greenood]

il y a 32 minutes, ouki a dit :



C'est quoi l'hyperbidule????



ça sert à rien de mettre des vis et du guidages partout, ou bout d'un moment ça touche plus la pièce ou pire ça crée des contraintes ....



le bonne exemple est la table à 4 pieds qui bouge vs une monture à 3 pieds qui est stable quelque soit le sol ou elle est posé (j'ai dit stable pas à niveau ....)





[Invité ouki]

il y a 5 minutes, Greenood a dit :

une monture à 3 pieds qui est stable quelque soit le sol ou elle est posé

exact> j'appel cela isostatique  c'est genial d'ailleur.



Merci pour la precision

[Ubuntu]

14 hours ago, Forest said:

je viens de remarquer que je me suis gouré sur la partie basse, pb de virgule ca fait 1 pouce faut que je corrige

En tout cas super idée... bravo !!

Il faudrait en faire un pour l'Altair après

[Forest]

il y a 12 minutes, Ubuntu a dit :

En tout cas super idée... bravo !!

Il faudrait en faire un pour l'Altair après

C pas les mêmes dimensions l Altaïr. Je peux faire ça si qqun en a besoin

. Des rainures intérieur donc moins que 37mm ?



 Je vais enlever l hyper bidule ça coûtera moins cher  en impression

[Greenood]

il y a 20 minutes, Forest a dit :

 Je vais enlever l hyper bidule ça coûtera moins cher  en impression



Bonne idée.



Pour finir je mettrais plutôt 3 trous à 120°

4 à 90° ça me parait too much

et surtout remplir de matière autour des trous (sinon tu ne pourras pas les tarauder et manipuler tes vis sans tête)









[Forest]

il y a une heure, Greenood a dit :



Bonne idée.



Pour finir je mettrais plutôt 3 trous à 120°

4 à 90° ça me parait too much

et surtout remplir de matière autour des trous (sinon tu ne pourras pas les tarauder et manipuler tes vis sans tête)









La j ai mis 2 fois 2 trous a 120 degre. Si 2 ne sont plus fonctionnelle ça laisse du rab. Je comprend pas ton histoire de matière autour des trous. Ils sont fait a 3.3mm ç est a dire le diamètre de perçage avant taraudage selon la norme. Et tu a un accès extérieur plus large pour les têtes de 5 mm

[Greenood]

ok je comprend pour les 4 trous





dans idée il faut une tête sans tête tout le long



[Forest]

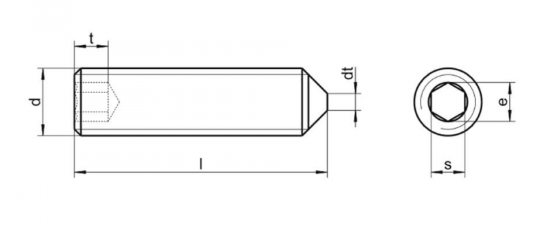

Voila j'ai mis  a jour le premier post du sujet pour que ce soit clair et pas surcharger. il faut dont des vis de type M4 6 mm sans têtes.

j'ai inseré avec le fichier stl pour l'impression



Modifié 18 janvier 2019 par Forest

[Ubuntu]

Bonjour @Forest, pourrais tu faire le design d'un adaptateur négatif avec juste un tube extérieur de 50mm de longueur 100mm et un tube intérieur de 31,75mm de longueur 30mm et c'est tout. Comme ça cet adapteur peut marcher pour toutes les cams baton.

Merci

[Forest]

il y a 1 minute, Ubuntu a dit :

Bonjour @Forest, pourrais tu faire le design d'un adaptateur négatif avec juste un tube extérieur de 50mm de longueur 100mm et un tube intérieur de 31,75mm de longueur 30mm et c'est tout. Comme ça cet adapteur peut marcher pour toutes les cams baton.

Merci



et pour les vis ?, pareil,n des trous de 3.3mm mais à visser au niveau du truc de 31.75mm ?

[Ubuntu]

3 minutes ago, Forest said:



et pour les vis ?, pareil,n des trous de 3.3mm mais à visser au niveau du truc de 31.75mm ?

Oui exactement, mais comme le disait Greenood peux tu mettre de la matière autour des trous entre le premier et le second tube ?

Merciiiii

Modifié 28 janvier 2019 par Ubuntu

[Forest]

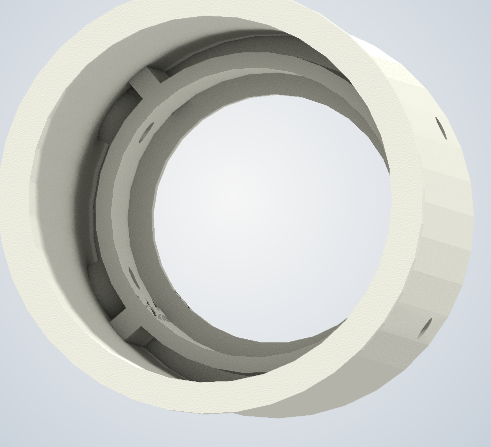

Voila, j'ai modifié le premier post, avec l'adaptateur toute cam.

Y'a plus de matière, du coup ca fait 37€ mini sur sculpteo.



[Ubuntu]

30 minutes ago, Forest said:

Voila, j'ai modifié le premier post, avec l'adaptateur toute cam.

Y'a plus de matière, du coup ca fait 37€ mini sur sculpteo.





Merci pour tout Forest

[Invité ouki]

bon ok mais j'aimerais connaitre le cout d'une telle impression.......



[Forest]

Il y a 12 heures, ouki a dit :

bon ok mais j'aimerais connaitre le cout d'une telle impression.......



rah, il suit pas  😁

la deuxième comptabile toute cam 37 € chez sculpteo en sls nylon https://www.sculpteo.com/fr/materiaux/materiaux-sls/

+7 €de frais de port.

Oui, c'est cher pour du plastique, mais comme on trouve pas vraiment d'adaptateur négatif, il faut "innover"

aucune idée de ce que ca coute (et des tolérances) si on l'imprime soit meme avec une imprimante "bas de gamme" à 300 boules.

[Invité ouki]

Ok c'était pour savoir ça fait un peu cher en effet pour du plastique en fait ça existe presque tout prêts.



Trouvé par hasard ce matin



convertisseur STARLIGHT

https://www.webastro.net/petites_annonces/bague-508-_-3175_50577.htm





https://www.webastro.net/pages/constellia/image_pleine.php?photo=78690





[Forest]

Si on regarde en neuf, j'en avait vu une, pas assez longue (40 mm je crois), en ayant écumé google et le web. Je sais plus la marque, un truc américain,  ca traine sur le forum d'ailleurs.



[Morgan45astro]

Bonjour Forest



tout d'abord enchanté et merci beaucoup pour ton topic.

je me pose la question à commencer en VA avec la camera utilisée par Ubuntu: rising tech imx385+ SVbony sur un dobson sans suivi PERL 254/1200. ton fichier (adaptateur2-2m-finalise.stl) est ok pour envoi direct en impression 3D? quel matériau conseilles tu?



toi même tu utilises quoi?



Merci beaucoup pour tes réponses



bonne journée



Morgan





Le 17/01/2019 à 21:43, Forest a dit :

Le fichier pour cam rising tech (pas encore testé) stl adaptateur2-2m-finalise.stl

(le ficher compatible toute cam 1.25 pouces plus bas)

Mise a jour :

chiffré à 37-38€ sur sculpteo en sls : alumide (plastique + aluminium) ou  nylon+verre et 24 € en SLS nylon brute (prix mini)

j'avoue pas être fixé sur ce que je veux choisir

https://www.sculpteo.com/fr/materiaux/materiau-plastique/

https://www.sculpteo.com/fr/materiaux/materiau-nylon/

https://www.sculpteo.com/fr/materiaux/materiau-alumide/







adapté initialement pour la camera rising tech imx385 :







[Forest]

Tu peux l envoyer en impression je pense mais attention je ne l ai pas encore testé je ne garantis rien 😀 . Sculpteo et d autre sites l accepte comme ca.

aucune idée par contre si tu le fait toi même g pas d imprimante 3d).

Je reçois le mien d ici peu de chez sculpteo. Si tu peux attendre une a deux semaine je test et je te dit.



Je test en nylon SLS car il fait 2 mm d épaisseur et ça devrait être solide. Surtout qu il y a pas bcp de contraintes dessus.

[Morgan45astro]

Le 01/02/2019 à 17:29, Forest a dit :

Tu peux l envoyer en impression je pense mais attention je ne l ai pas encore testé je ne garantis rien 😀 . Sculpteo et d autre sites l accepte comme ca.



Bonjour

merci @Forest de ta répônse



je vais peut être attendre voir ton retour



@ouki tu utilises quoi comme adaptateur négatif toi?

@mickyman23 tu utilises quoi toi?



d'autres en utilises d'autres?



pour ubuntu, je sais déjà



Vous remerciant

[Forest]

Reçu aujourd’hui la version pour cam rising tech en SLS nylon simple de chez sculpteo. La camera s’insère bien dedans et cela s’insère bien dans le PO. J'ai pas encore les petites vis de maintiens, mais je ne sais même pas si elles seront nécessaire, la camera est pile poil dedans et ne tourne pas facilement.

C'est propre, fidèle à l'image générée par sculpteo (y compris les "facettes").

ça fera le job même s'il faut pas marcher dessus
