Monture à charge hyper(pas)lourde!

[gerard33]

j'ai plein de chutes dans l'atelier, de l'alu, du comacel, de la visserie, des moteurs, des arduinos....tout ça

pas facile de transporter et de sortir l'HEQ5 pour y mettre juste un appareil photo dessus, c'est lourd et encombrant
alors, j'ai pris le taureau par les cou... par les cornes et avec toutes les chutes, j'ai décidé de me faire une mini-monture

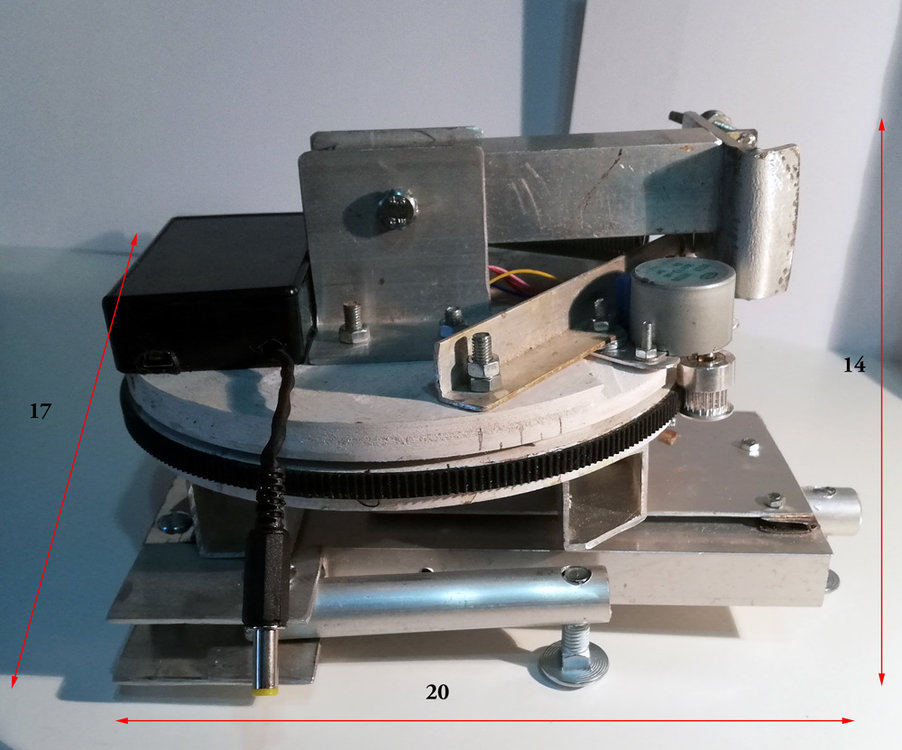

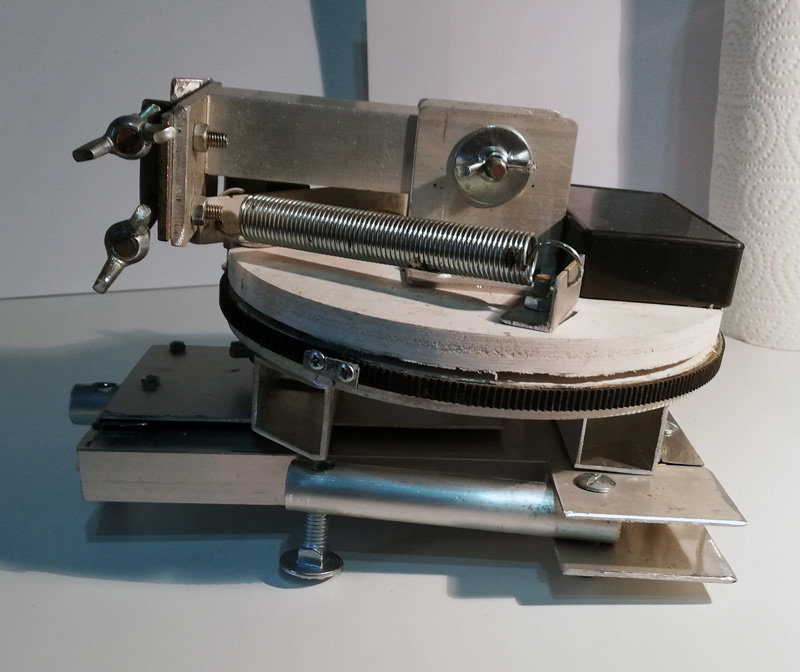

la bête repliée:

ça pèse 700 grammes sans les piles

ensuite, on déplie la bête! les pieds latéraux d'abord

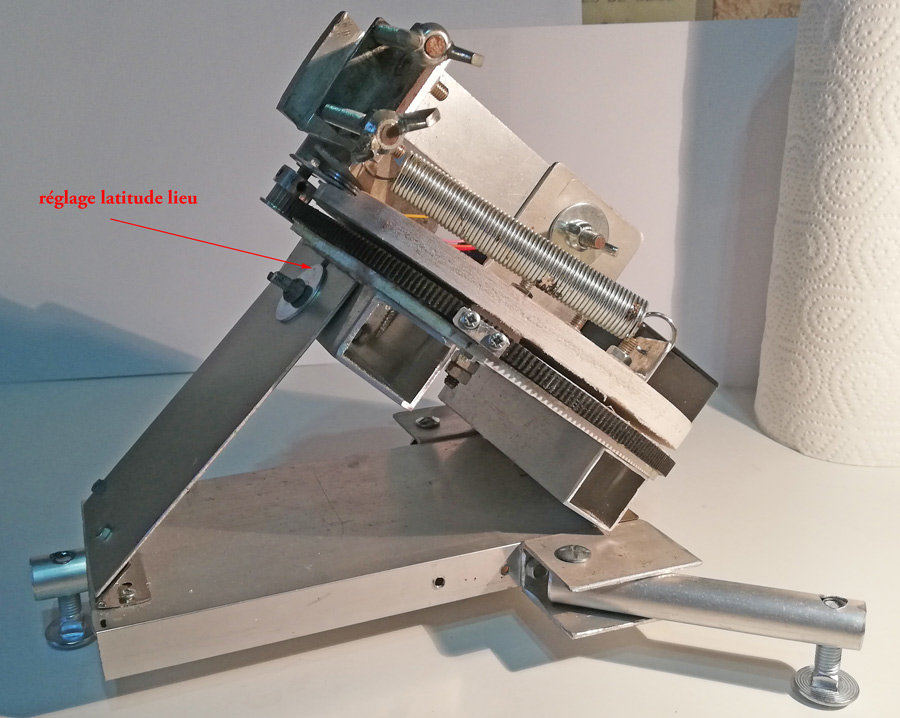

puis le support avant qui se règle à la latitude du lieu

et voui, c'est une équatoriale!!

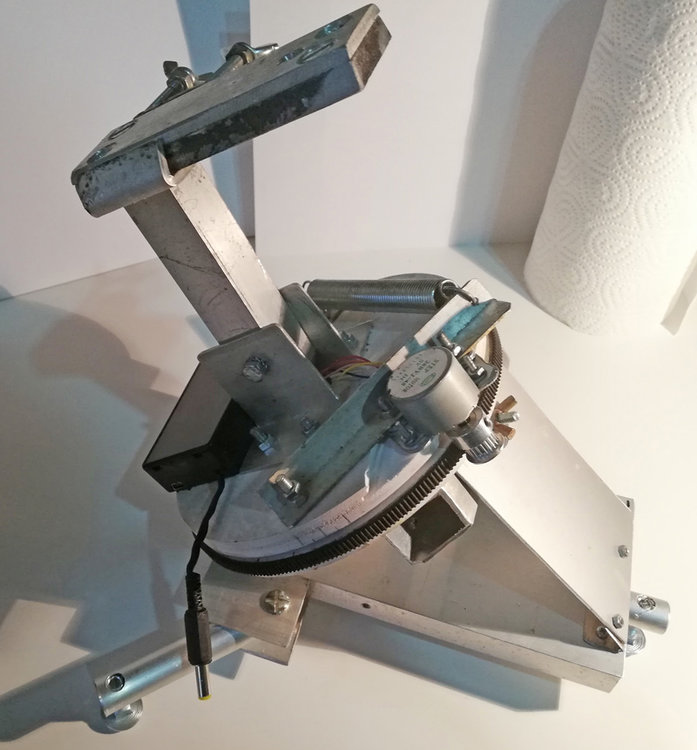

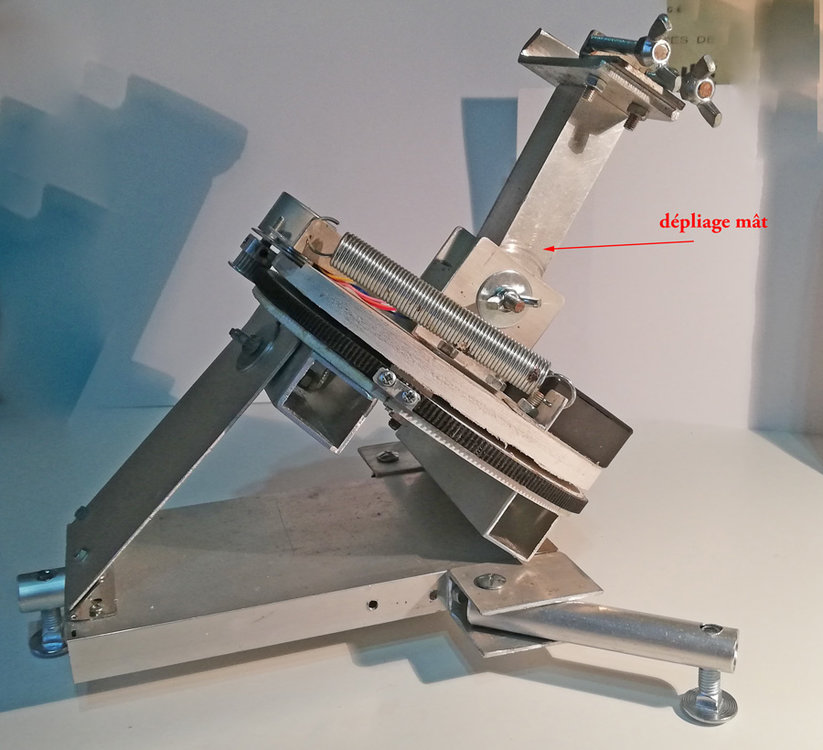

on déplie le mât

sans déconner, ça rappelle pas Curiosity?? incroyable non!

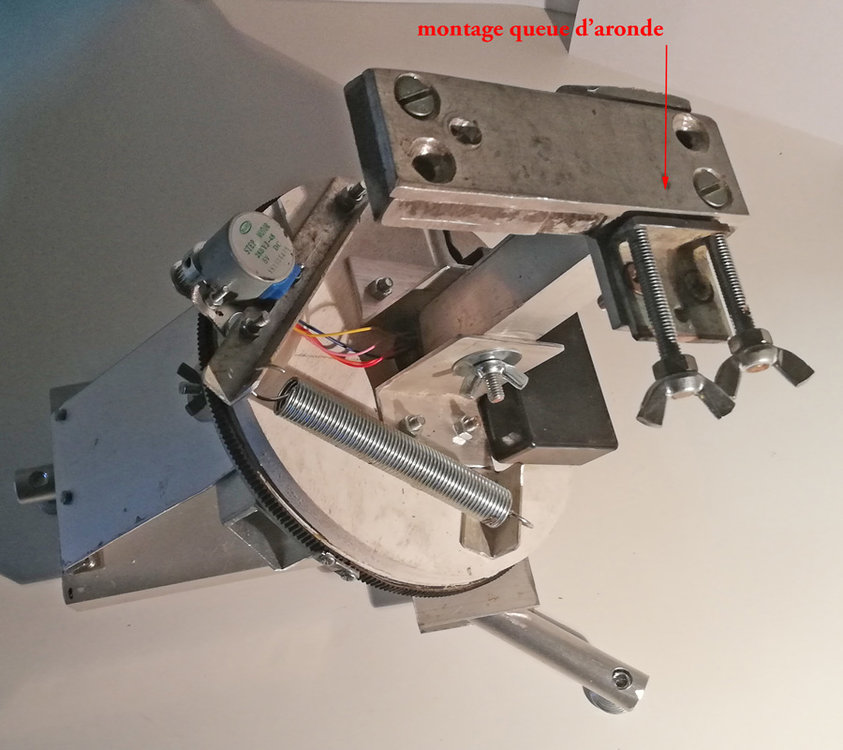

la queue d'aronde

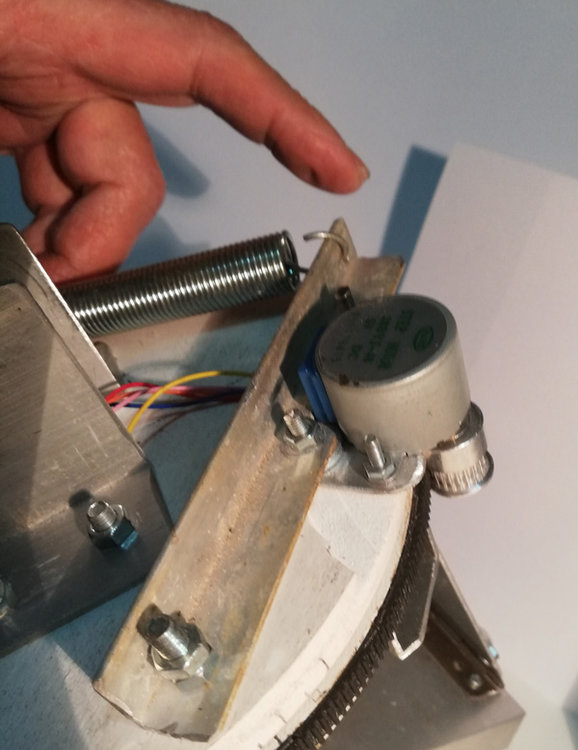

le système d'entrainement

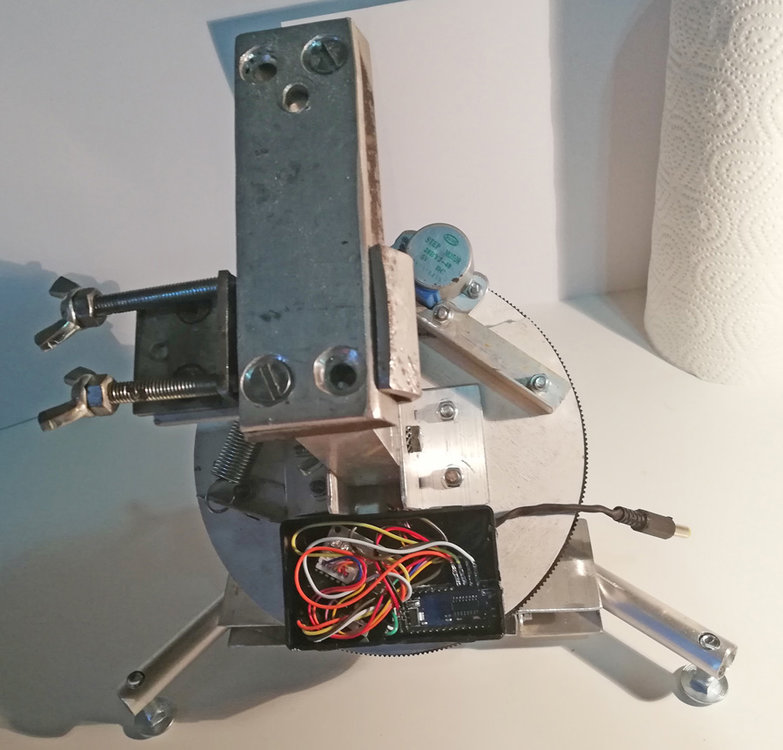

la boite magique avec l'arduino et la carte moteur

impressionnant la qualité du câblage non? eh si

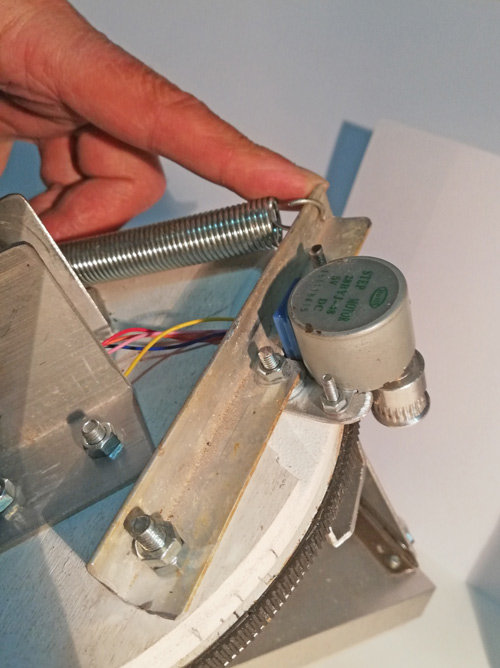

débrayage:

embrayage

simple n'est-il pas?

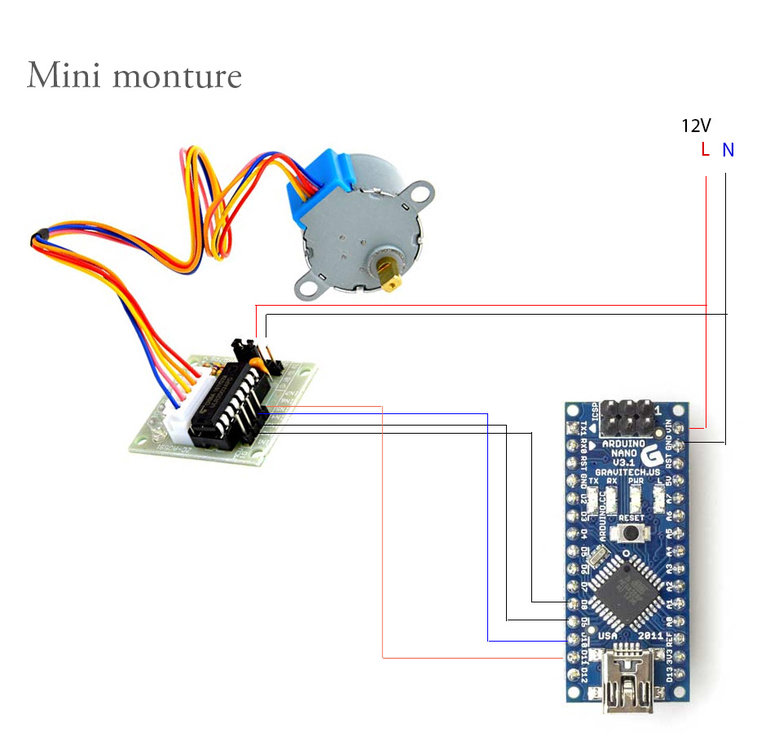

le schéma d'une simplicité....pffftttt

 il suffit de brancher une batterie ou ensemble de piles de 12V et ça marche tout seul

enjoye

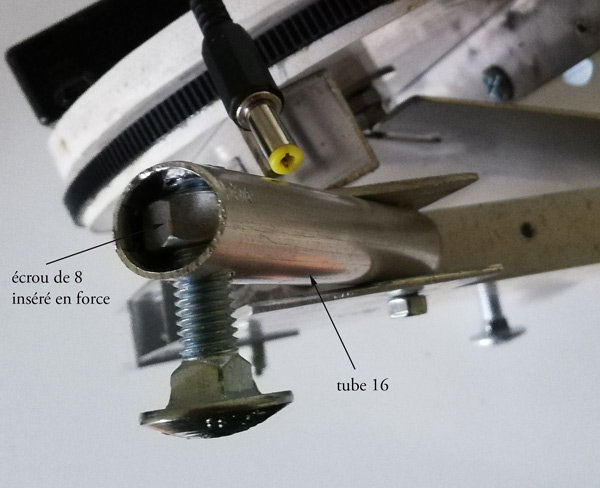

détails pour les pieds
c'est juste un écrou de 8 inséré en force dans un tube alu de 16, ça rentre juste



on la met en station (j'ai pensé avec un laser posé sur le plateau dirigé vers la polaire, ça doit suffire)
on branche les piles et ça suit



pas pu faire beaucoup d'essais mais apparemment il faut que je revoie ma copie



[martial_julian]

c'est quand même bien et beau la retraite ! 😋

excellent bricolage, simple, optimisé et  efficace

[Invité]

Il manque le moteur en DEC

Sans blague, joli bricolage, vive la retraite!

[CATLUC]

Bonjour

Pas mal du tout un gros bravo.

La retraite en juillet pour moi avec plein de choses en cours et à faire.😄

Bonne journée.

Luc

[Jeff#2]

So Gitan !



On est bien d'accord que le plateau est fait dans une chute de BA13 ?

édit : Mea culpa, je viens de voir que c'était dans du Komacel.

Modifié 8 février 2019 par Jeff#2

[banjo]

super,

2 questions -> 1 -> comment est fait l'axe horaire?

2 -> pourquoi un "mat" aussi long (flexions) ?

Paul



[gerard33]

Des nouvelles du monstre de puissance!

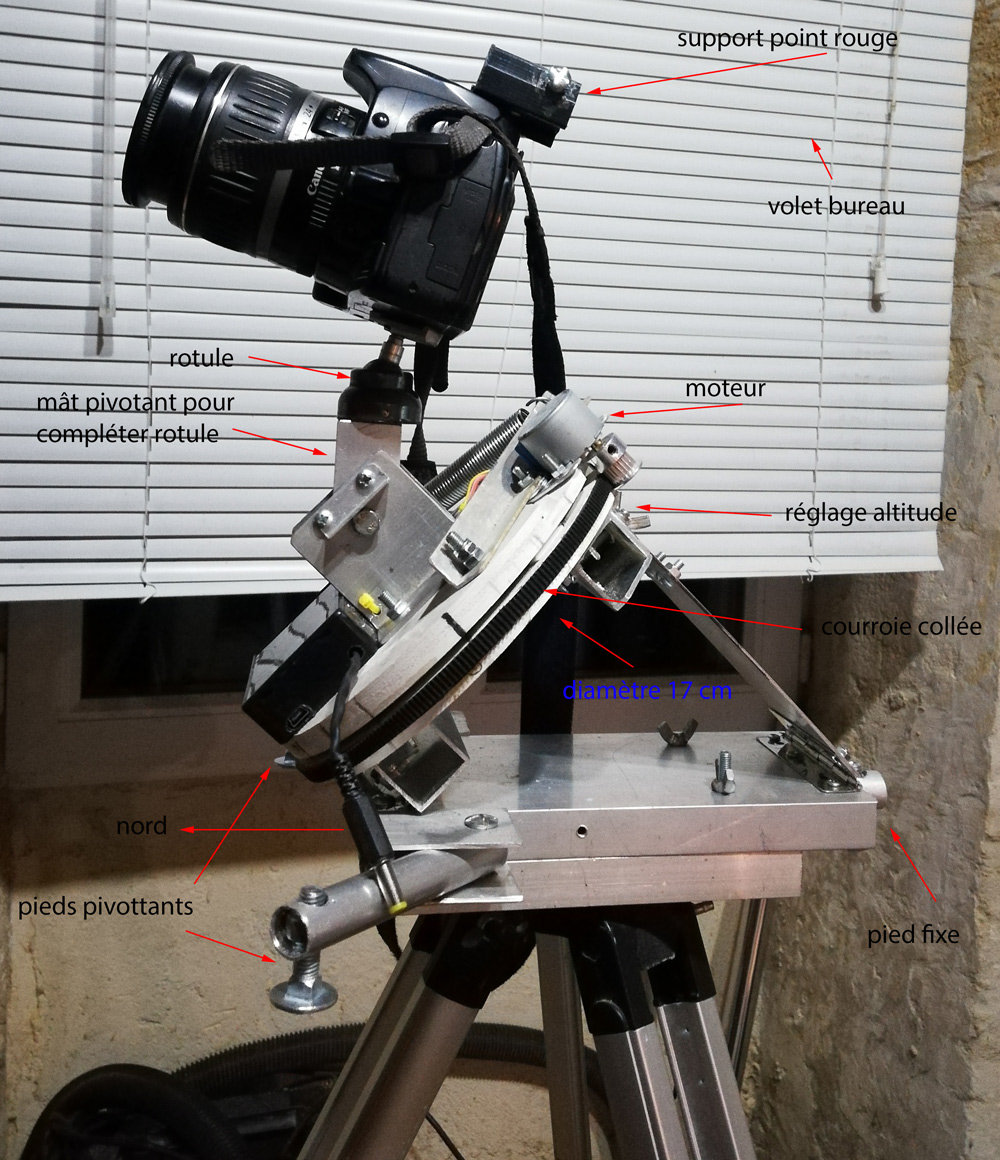

le mât a été raccourci et complété d'une rotule (l'APN étant plus lourd que la monture, il fallait pouvoir centrer la charge)





le code a un peu changé

     #include <Stepper.h>
     #define STEPS 100
#include "Timer.h"
const int stepsPerRevolution = 48*64;
int intervalle=3260;
//Le moteur (fils 1 2 3 4) est branché sur les sorties 8 9 10 11 de l'Arduino (et sur GND, +V)
      Stepper moteur(stepsPerRevolution, 8, 10, 9, 11);
      int  Steps2Take = 1;  //Nombre de pas de rotation demandé au moteur
      Timer avance;


    void setup()
     {
     moteur.setSpeed(9);
avance.every(intervalle, enavant2);
 }

    void loop()
      {
avance.update();
}
void enavant2()
{
      pinMode(8,HIGH);
    pinMode(9,HIGH);
    pinMode(10,HIGH);
    pinMode(11,HIGH);
moteur.step(-Steps2Take);
delay (100);
      pinMode(8,LOW);
      pinMode(9,LOW);
      pinMode(10,LOW);
      pinMode(11,LOW);
}

et ça marche

bon, faut pas non plus monter en focale mais pour la Voie Lactée c'est bon

[Invité]

Superbe! Particulièrement le volet bureau.👀

[gehelem]

Excellent !

[chris277]

Bravo Gérard pour cette planchette 3.0 de l'an 2019! superbe et en plus tu m'as fait découvrir de comacel lol

Christophe

[jld37]

Gérard,

Tu nous présentes l'engin aux NAT...????

JL

[xs_man]

Le 31/01/2019 à 20:57, martial_julian a dit :

c'est quand même bien et beau la retraite ! 😋







Tu t'ennuies Gérard ?

En  tout cas il est très sympa ce petit équato "maison".

Ca me rappelle le bricolage que j'avais fait à l'époque avec un compteur d'électricité

mécanique....



Plus qu'à bidouiller un petit viseur polaire...



Albéric



[xs_man]

Le 01/02/2019 à 08:59, CATLUC a dit :

Bonjour

Pas mal du tout un gros bravo.

La retraite en juillet pour moi avec plein de choses en cours et à faire.😄

Bonne journée.

Luc



Un T1000 ?



Albéric

[gerard33]

il y a une heure, xs_man a dit :



Un T1000 ?



Albéric

pour mon 187 ème "projet en cours", je viens de commencer un 200 de voyage

la probabilité qu'un de mes projets aboutisse un jour se rapproche dangereusement d'un trou noir



[gerard33]

Il y a 1 heure, jld37 a dit :

Gérard,

Tu nous présentes l'engin aux NAT...????

JL

il me faudra un barnum de 2000 m²

[jld37]



Il y a 6 heures, gerard33 a dit :

il me faudra un barnum de 2000 m²



Pour l'affluence ou pour le show..???
