Variateur pour LED

[Jérôme AE]

Bonjour

Je cherche à diminuer l'intensité d'éclairage d'une LED rouge, pour la fixer sur une planche à dessin.

Il suffit de placer un potentiomètre entre ma pile et ma LED pour faire baisser l'intensité électrique ? C'est si simple ou il y'a une subtilité ?



Modifié 6 février 2019 par Jérôme AE

[Tulkas]

Salut, pour une seule led, ça doit pouvoir fonctionner, mais ça n'est pas le plus efficace en terme de consommation. Tu peux trouver pour moins de 10euros des modulateurs utilisant le PWM (Pulse Width Modulation) qui consomment beaucoup moins.

[yves piette]

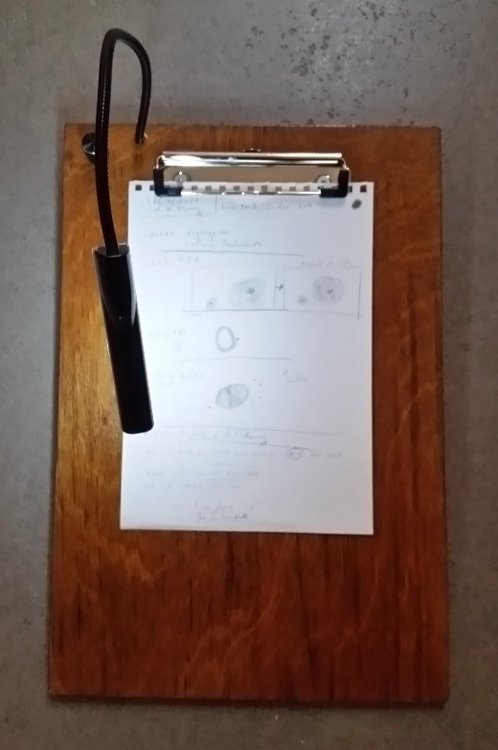

A toute fin utile, j'ai fabriqué ma planche à dessin en me basant sur celle de José9 et j'en suis très content



Voici le matériel utilisé.



Pour la lampe:

http://www.ebay.com/itm/K9-3-LED-USB-Flexible-Light-Lamp-for-Laptop-PC-Notebook-PC-/252621396092?hash=item3ad168987c



Pour la batterie:

http://www.ebay.com/itm/Ultra-thin-Metal-Power-Bank-20000mah-Polymer-Battery-Charger-Dual-USB-/122301084887?hash=item1c79b674d7



Pour le potentiomètre:

http://www.ebay.com/itm/10pcs-100K-Ohm-B100K-Knurled-Shaft-Linear-Rotary-Taper-Potentiometer-/261720534813?hash=item3cefc26f1d

[ouille21]

salut connaitre les valeurs de ta lampe c'est dur te choisir pour toi,

au pire tu branche une résistance en série, mais la encore il faut connaitre les valeurs

un vario qui marche jusqu'a 24volt:

https://fr.aliexpress.com/item/White-Mini-LED-Brightness-Adjust-Switch-Dimmer-Controller-for-2835-5050-5630-Single-Color-LED-Strip/32827951634.html?tt=WhatsApp&aff_platform=default&cpt=1549287617922&sk=b0RiRsnm&aff_trace_key=c6b00648dd10409b827b39a17f7530d8-1549287617922-03414-b0RiRsnm&terminal_id=bd705f641e234334b6461505520eb989

[Jérôme AE]

Il y a 1 heure, Tulkas a dit :

Salut, pour une seule led, ça doit pouvoir fonctionner, mais ça n'est pas le plus efficace en terme de consommation. Tu peux trouver pour moins de 10euros des modulateurs utilisant le PWM (Pulse Width Modulation) qui consomment beaucoup moins.



Merci pour ce retour, j'en suis resté à des connaissances très basiques de l'électronique, je ne connaissais pas ce PWM.

J'en étais toujours à I=U/R, une LED dont je veux faire diminuer l'intensité, à tension constante (> seuil), disons 3V, et donc insertion d'une résistance plus ou moins grande entre les deux.

Avec le PWM tout ce que j'ai trouvé nécessite une commande par un petit contrôleur, comme ici : http://menututo.com/tutoriel-description-et-commande-led-rgb-par-pwm/

Il y'aurait moyen d'avoir du "tout manuel" avec un petit variateur sur un coin de tablette ?
En quoi ça consomme moins ?

[Jérôme AE]

Pour info, une page inspirante : https://blog.spyzone.fr/2015/02/faire-varier-la-luminosite-dune-led/

[JMDSomme]

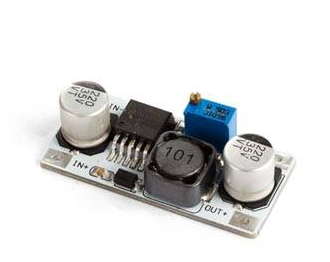

https://www.jlelectroniq2.com/module-step-down-dc-dc-tension-reglable-lm2596s-c2x24012240

 C'est réglable avec la petite vis dorée sur le composant bleu, pas besoin de module.

Ca consomme moins qu'une résistance car ça "découpe" le courant on/off à haute fréquence.

[lambda]

Bonjour à vous. .)



Si un dispositif PWM, ou tout autre dispositif  base de micro-contrôleur, arduino, raspberry, ou que sais-je..., avec de la programation derrière, ou avec une platine commandée sur le net, cela marcherait sûrement... au bout d'un moment, il faut peut-être prendre un peu de recul et se rendre compte de la complexité du problème...



Jérôme à un éclairage avec une pile, une led et une résistance (je suppose déjà intégrée, il ne le dit pas....), on parle d'une puissance consommée instantanée de quoi, quelques mW?



Je me dis, amHa, que c'est peut-être pas mal de rester simple...

Jérme, prend toi un potar quelconque de récup de quelques kOhms, sur un appareil pêté aux ordures ou dans ton brol, à insérer entre ta borne + et l'anode (ou anode + résistance déjà présente (?) de ton montage), et roulez jeunesse...



Ca ira très bien, tu gardes une autonomie d'usage conséquentes, c'est fait en 10 mn clefs en main et un pet de soudure ou au domino même...



Sans rentrer dans une usine gaz qui, dépendant du contexte et du problème à résoudre, peut-être parfaitement justifiable et nécessaire,.... ou pas, comme dans ton cas...



Enfin, je dis ça, je dis rien....





Bref... Gardons des fois l'esprit KISS....



à+,

Lambda

Modifié 4 février 2019 par lambda

[Jérôme AE]

Merci pour ces retours.

Au fil des lectures je découvre aussi que la vision de nuit atteint un pic de sensibilité à 509nm (vert). A cette fréquence un infime éclairage suffit à distinguer beaucoup plus de choses qu'un rouge profond qui nécessite plus d'intensité pour lire (et donc une perte accrue de la vision nocturne). En gros avec du vert on éclair beaucoup moins "fort" qu'avec du rouge (mais à iso-éclairage on est aussi plus vite ébloui, ça "pardonne" moins).

[JMDSomme]

J'insiste:

rouge ou vert, le petit module step down n'est d'aucune complexité on l’intercale entre la pile et la led, on règle avec la petite vis dorée et hop.

Perso j'emballe ces modules dans un bout de gaine thermo et je coupe autour de la vis pur la laisser dépasser. Ça se règle finement, avec l'ongle, et ça coûte .. genre 3€... les 10 en cherchant bien.

[Tulkas]

Avec un potentiomètre, vraiment très bon marché et facile à intégrer à un petit boitier, sans soudure. Pas besoin de micro-controleur pour faire de la modulation de puissance, ça n'a rien d'une usine à gaz et ça évite de bouffer sa pile ou son accu trop rapidement.



Enfin, je dis ça, je dis rien .... 🙂





Modifié 6 février 2019 par Tulkas

[JMDSomme]

@Tulkas tu aurais un lien vers ton potar?

Ca ressemble fort à un step down qui aurait un vrai potar à la place de la petite vis et ce serait bien commode!

[OrionRider]

Les petits modules PWM comme celui indiqué plus haut se trouvent facilement sur eBay pour moins d'un euro (livré). Cherche 'LM2596'.

Très pratique aussi pour alimenter une monture, une résistance chauffante pour lunette, un laser vert, etc. depuis une batterie ou une alimentation 12V en courant continu. Je dois en avoir 7 ou 8 dans l'observatoire.



Après, pour ma lampe frontale rouge 'Petzl', j'utilise un bout de scotch papier (pour masquer les travaux de peinture) collé sur la lentille. C'est aussi rustique qu'efficace.

[macfly51]

sinon encore plus rustique et efficace ; virer et court-circuiter une pile sur les 2 ou 3.



Mais si la led ne fonctionne d'origine que sur une pile, ........... ça pourrait ne pas marcher

[Tulkas]

@JMDSomme

Modifié 7 février 2019 par Tulkas

[Tulkas]

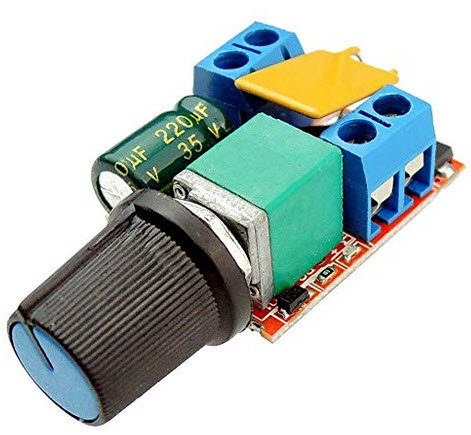

https://www.amazon.fr/LOVIVER-Régulateur-Courant-Contrôleur-Fonctionnement/dp/B07K4WYC47/ref=sr_1_3?s=hi&ie=UTF8&qid=1549533630&sr=1-3&keywords=Mini+Dc+3v-35v+5a+Moteur+Pwm

[Jérôme AE]

Il ne sort pas moins de 3V ce système ? un peu fort pour une petite LED

Et le 35V max va tout cramer...

[louisspaul]

Comme dit plus haut. : un bout de ruban adhesif ou un coup de feutre rouge sur la lampe...

Bon ciel.

[jeap]

Une goutte de vernis a ongles de madame ça le fait très bien également, en plus, il y a le choix de la couleur

[lambda]

Voili voilà, Jérôme...



Autre solutions simples et efficaces de Jeap et Louisspaul, ou d'Orion Rider.... Cohérentes avec la complexité du problème à résoudre...



Il y a 1 heure, Jérôme AE a dit :

il ne sort pas moins de 3V ce système ? un peu fort pour une petite LED

Et le 35V max va tout cramer...



A contrario:

Le système proposé ferait, sur le principe, sans doute l'affaire, mais modulo la génération et nécessité de résoudre autre problème additionnel...



Accessoirement, on peut aussi objecter le fait que ce choix là (via alias... ou autres plateformes de distribution de ce type) va, probablement, faire traverser la moitié de la planète au dit système...



À+,

Lambda







Modifié 7 février 2019 par lambda

[HPMâd]

Salut,

Tu prend ces 3 trucs la et tout vas bien:

DELs:

https://www.amazon.fr/gp/product/B00HSF66KS/ref=oh_aui_search_asin_title?ie=UTF8&psc=1

Variateur:

https://www.amazon.fr/gp/product/B00ENV921U/ref=oh_aui_search_asin_title?ie=UTF8&psc=1

Pille:
https://www.amazon.fr/Energizer-MN21-E23A-Batterie-Alcaline-2-Pack/dp/B008DO8JC6/ref=sr_1_2?ie=UTF8&qid=1549551589&sr=8-2&keywords=pile+12v



C'est ce que j'ai fait...



A+,

Cyrille

[JMDSomme]

@lambda

de toute façon TOUT vient de chine, quel que soit le revendeur.

Éventuellement éviter raaah ma zone est un geste utile...



pour le reste, à part le suicide de masse dans les 10 ans... je vois pas comment on sauvera cette putain de planète .... les 1% l'ont compris je crois

les leds on en trouve plutôt en 12V (chez le détaillant du coin) ça laisse une marge de réglage, et le vernis à ongles c'est pas mal non plus, tu doses par couches mais c'est pas ajustable bref...

l'autre solution vraiment écolo... c'est de récupérer des piles usagées dans un bac de recyclage et de leur donner leur dernière vie 🙂



@Tulkas vu le lien, merci





[Tulkas]

Il y a 9 heures, JMDSomme a dit :

les leds on en trouve plutôt en 12V (chez le détaillant du coin) ça laisse une marge de réglage, et le vernis à ongles c'est pas mal non plus, tu doses par couches mais c'est pas ajustable bref...

l'autre solution vraiment écolo... c'est de récupérer des piles usagées dans un bac de recyclage et de leur donner leur dernière vie 🙂

Attention quand même, contrairement aux ampoules à filament qui peuvent émettre de la lumière même très sous alimentée, si le voltage envoyé à la led n'est pas suffisant, elle ne s'allume tout simplement pas



[Tulkas]

Il y a 19 heures, Jérôme AE a dit :

Il ne sort pas moins de 3V ce système ? un peu fort pour une petite LED

Et le 35V max va tout cramer...

.... 3v sur une led de 12v, je suis même pas sur que ça s'allume.

.... 3-35v c'est la plage de voltage en entrée. Le voltage en sortie sera légèrement inférieur au voltage en entrée.

[Kelver]

J'adore la solution de HPMâd, 300 ampoules 🤣

La tension de seuil d'une led rouge tourne autour de 1,6 V en général. 2 leds, 1 petit potentiomètre et 1 accu 18350 de vapote ça le ferait non ?
