Alimentation nomade

[Fixoo]

Bonjour, un énième sujet sur l'alimentation en nomade... 😱

J'ai fait le tour de pas mal de solutions, et pour moi le plus simple actuellement en place est une batterie marine de 80Ah + convertisseur 12v-220V

L'idéal étant de pouvoir brancher (par priorité) :

1 - moteurs de mon eq5

2 - apn 550D

3 - ordi portable

4 - smartphone

5 - divers à venir (résistances chauffantes...)



J'ai l'ensemble des éléments, et pour la première fois hier soir j'ai tout testé ensemble. Et là, c'est le "drame" !

Impossible de connecter plus d'un élément à la fois sur le convertisseur (j'ai une triplette et/ou une multiprise, même résultat) : ça ne fonctionne pas. Je pense que le convertisseur est en cause. Ça fait des pics de courant, comme si on allumait/éteignait toutes les secondes.

C'est un convertisseur 130w de mémoire. Au dos je crois comprendre qu'il ne fourni que 650 mA, est-ce possible ? Mon problème viendrait-il de là ?

Comme solution, et en restant sur du convertisseur (sans risque pour le matériel ?), devrais-je investir dans un modèle plus puissant ?

Si oui, des conseils ?



Merci !! 🙂

[Justino21m]

Salut, corrige moi si je me trompe les tensions sont les suivantes:



1 - moteurs de mon eq5 (6v)

2 - apn 550D (~7-8v)

3 - ordi portable (19v)

4 - smartphone (5v)



Je pense que pour un meilleur rendement, tu ne devrais pas passer par un convertisseur 12-220v



Moi la solution que j'ai retenu c'est des prises allume-cigares (d'autre prise sont possible et même recommandé)



Prise allume-cigare : (APN et monture)

https://www.amazon.fr/gp/aw/d/B00H8WEK8G?psc=1&ref=ppx_pop_mob_b_asin_image



Stepdown (APN, monture et smartphone) :

https://www.amazon.fr/gp/aw/d/B00JGFEGG4



Ensuite pour la monture:

https://www.amazon.fr/gp/aw/d/B01CZY8FD2?psc=1&ref=ppx_pop_mob_b_asin_image



Pour L'APN (prendre l'équivalent pour 550D), il suffit de shunter avant le convertisseur :

https://www.amazon.fr/gp/aw/d/B0045USG6Q/ref=yo_ii_img?ie=UTF8&psc=1



Pour l'ordinateur portable il faudrait un adaptateur 12-19v



Et pour la batterie :

https://www.amazon.fr/gp/aw/d/B002USHODG?psc=1&ref=ppx_pop_mob_b_asin_image



https://www.amazon.fr/gp/aw/d/B07DCPGCZP?psc=1&ref=ppx_pop_mob_b_asin_image



https://www.amazon.fr/gp/aw/d/B076KLB9VV?psc=1&ref=ppx_pop_mob_b_asin_image

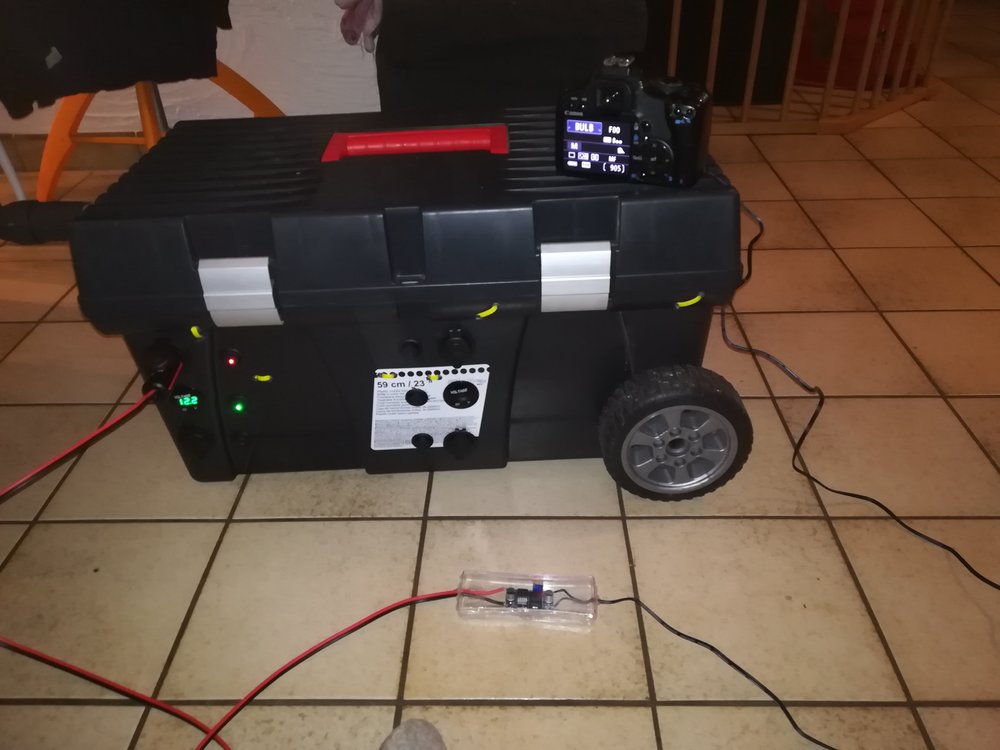

En gros ça donne cela:











Après c'est une idée 😁



Bon ciel à toi,

Justin.

[Fixoo]

il y a une heure, Fixoo a dit :

C'est un convertisseur 130w de mémoire. Au dos je crois comprendre qu'il ne fourni que 650 mA, est-ce possible ? Mon problème viendrait-il de là ?

Je pense avoir trouvé une partie de mes questions. A=W/V soit dans mon cas 130W/220V=0.6A

Donc 130W pas assez puissant pour les moteurs et d'autres équipements.

[Fixoo]

il y a 3 minutes, Justino21m a dit :

Salut, corrige moi si je me trompe les tensions sont les suivantes:

...



Ah, sympa !

Merci pour ton message, je regarde ça.

J'ai en effet vu ce genre d'installation, mais là ça devient pointu (trop pour moi)

Les tensions que tu donnes doivent être exactes en effet.

Modifié 15 février 2019 par Fixoo

[Justino21m]

De rien, ça peut paraître compliqué, mais en fait c'est très simple vraiment. Moi j'y connais rien non plus, et en fait après un peu de lecture et quand on se pose devant le matériel, c'est super simple.



Je te joins le lien du sujet où j'ai poser milles questions, tu y trouveras plein d'informations :







[sebb916]

cette caisse à batterie ! beau boulot !

[Fixoo]

Petite question, pour les soudures tu fais ça à l'étain ? Ça suffit ?

[Justino21m]

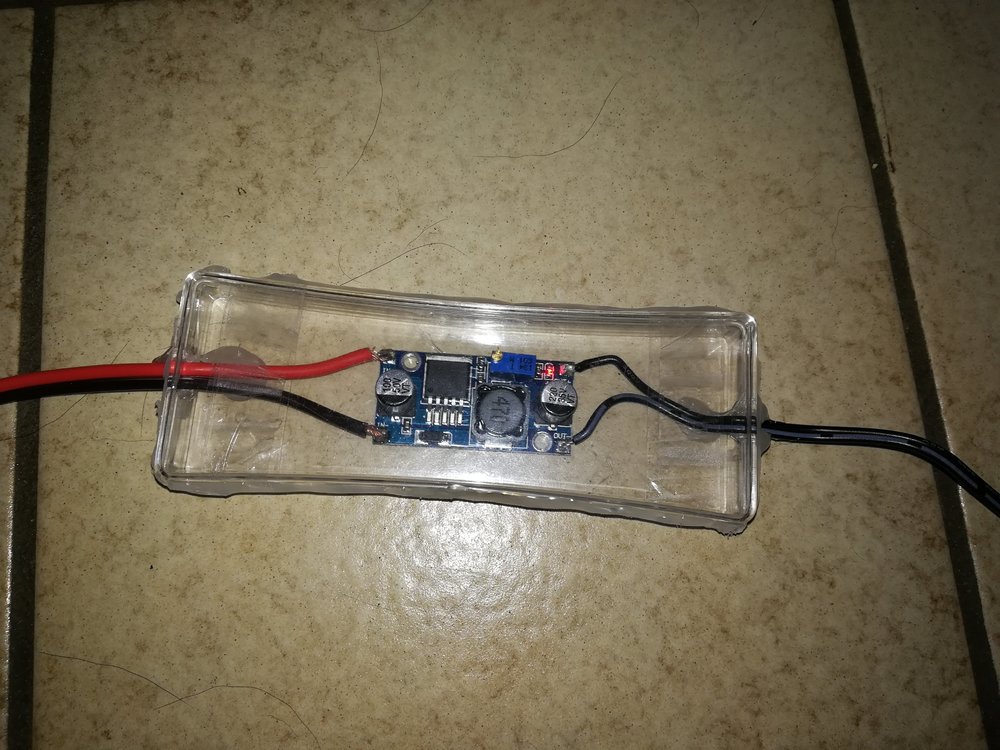

J'ai simplement soudé sur le stepdown et oui je l'ai fait à l'étain, ça semble suffire. Peut-être attendre l'avis de personne qui s'y connaisse car moi c'est pas trop mon truc 😁

[Fixoo]

Bon ben mon porte monnaie ne te remercie pas Justino... J'ai commandé pas mal de trucs. Juste une modification, c'est que j'ai pris des connecteurs Speakon plutôt que de l'allume cigare.

Concernant les fusibles, ça se passe comment ?

Pour le bouton power, ça suffit à mettre la batterie hors circuit ?

Merci encore

[Justino21m]

Salut fixoo (j'ai pas ton prénom 😁)



J'y suis passé il y a peu et oui le porte feuille ne nous remercie pas. Mais normalement c'est fait pour durer 🙂



Moi pour le moment je n'ai pas mis de fusible donc je ne peux pas trop t'aiguiller mais on en parle sur le sujet que je t'ai partagé.



Pour les interrupteurs, normalement ça doit couper le circuit.



N'oublie pas de tester tes sorties pour être sur que tout est bien câblé et n'oublie pas de partager une petite photo de ton montage une fois fini 😉



Bon ciel à toi !

Justin.

[Fixoo]

Il y a 5 heures, Justino21m a dit :

Salut fixoo (j'ai pas ton prénom 😁)



J'y suis passé il y a peu et oui le porte feuille ne nous remercie pas. Mais normalement c'est fait pour durer 🙂



Moi pour le moment je n'ai pas mis de fusible donc je ne peux pas trop t'aiguiller mais on en parle sur le sujet que je t'ai partagé.



Pour les interrupteurs, normalement ça doit couper le circuit.



N'oublie pas de tester tes sorties pour être sur que tout est bien câblé et n'oublie pas de partager une petite photo de ton montage une fois fini 😉



Bon ciel à toi !

Justin.

OK, merci encore.

Je ne manquerai pas de venir poster une photo 😃

[Fixoo]

Bon ça avance doucement. Je récupère des éléments au compte goutte mais ça devrait bientôt prendre forme !

Une question, j'ai des step down pour l'apn + monture et je me demande si il m'en faut pour mon autre monture GoTo (12V). Ma batterie délivre du 12,6V chargée, la monture saura gérer le petit surplus ? Ou alors je luis ajoute un stpd down fixe à 12V ?

Merci 😃

[Justino21m]

Je suppose qu'il n'y en a pas besoin. Moi j'en ai pas pour L'EQ6-R et ça fonctionne bien.

Si je ne dis pas d'erreur, les monture fonctionne pas uniquement à 12v mais sur une plage du genre 11v-13v (les valeurs sont inventées)

Attendre peut-être l'avis des spécialistes.

[Fixoo]

il y a 4 minutes, Justino21m a dit :

Je suppose qu'il n'y en a pas besoin. Moi j'en ai pas pour L'EQ6-R et ça fonctionne bien.

Si je ne dis pas d'erreur, les monture fonctionne pas uniquement à 12v mais sur une plage du genre 11v-13v (les valeurs sont inventées)

Attendre peut-être l'avis des spécialistes.

Ok merci. J'ai lu quelque part sur un forum que les montures 12V pouvaient effectivement gérer un voltage aux alentours de 13V et un peu plus.

Je vais fouiner pour être sûr.

[Fixoo]

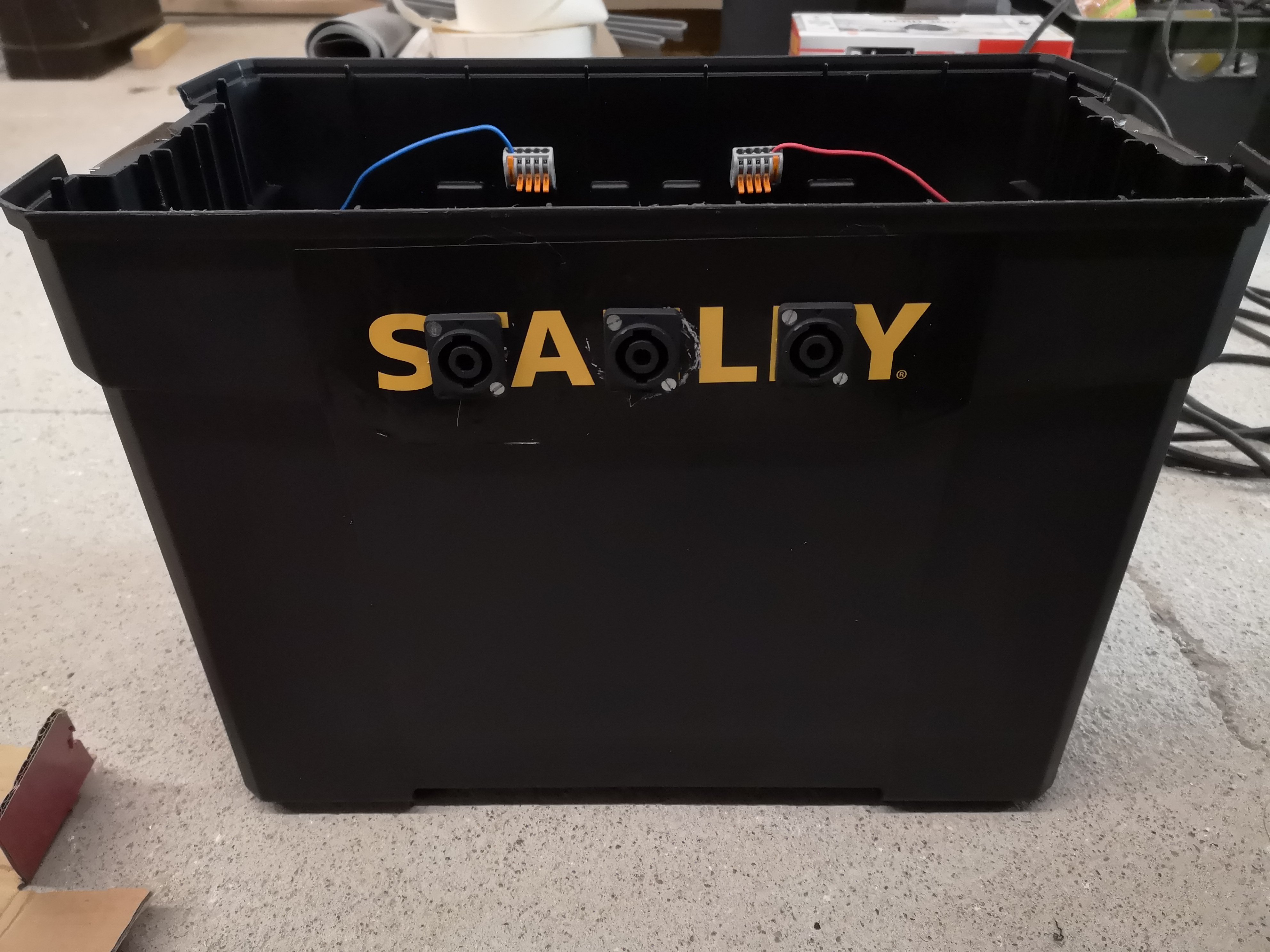

Ça avance doucement !

[Fixoo]

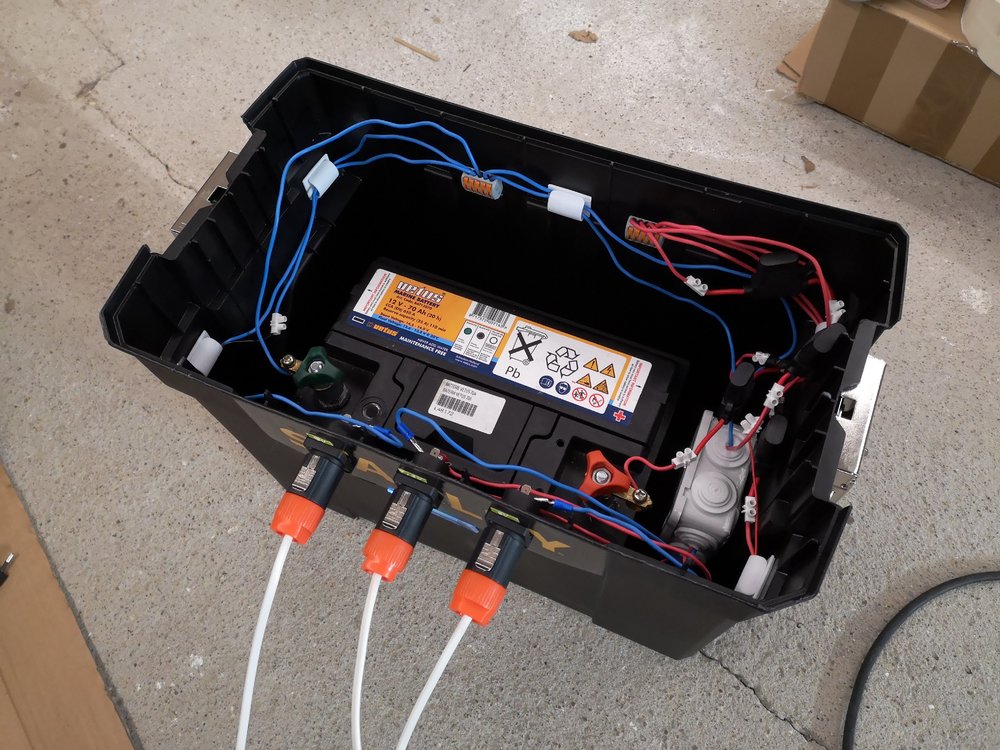

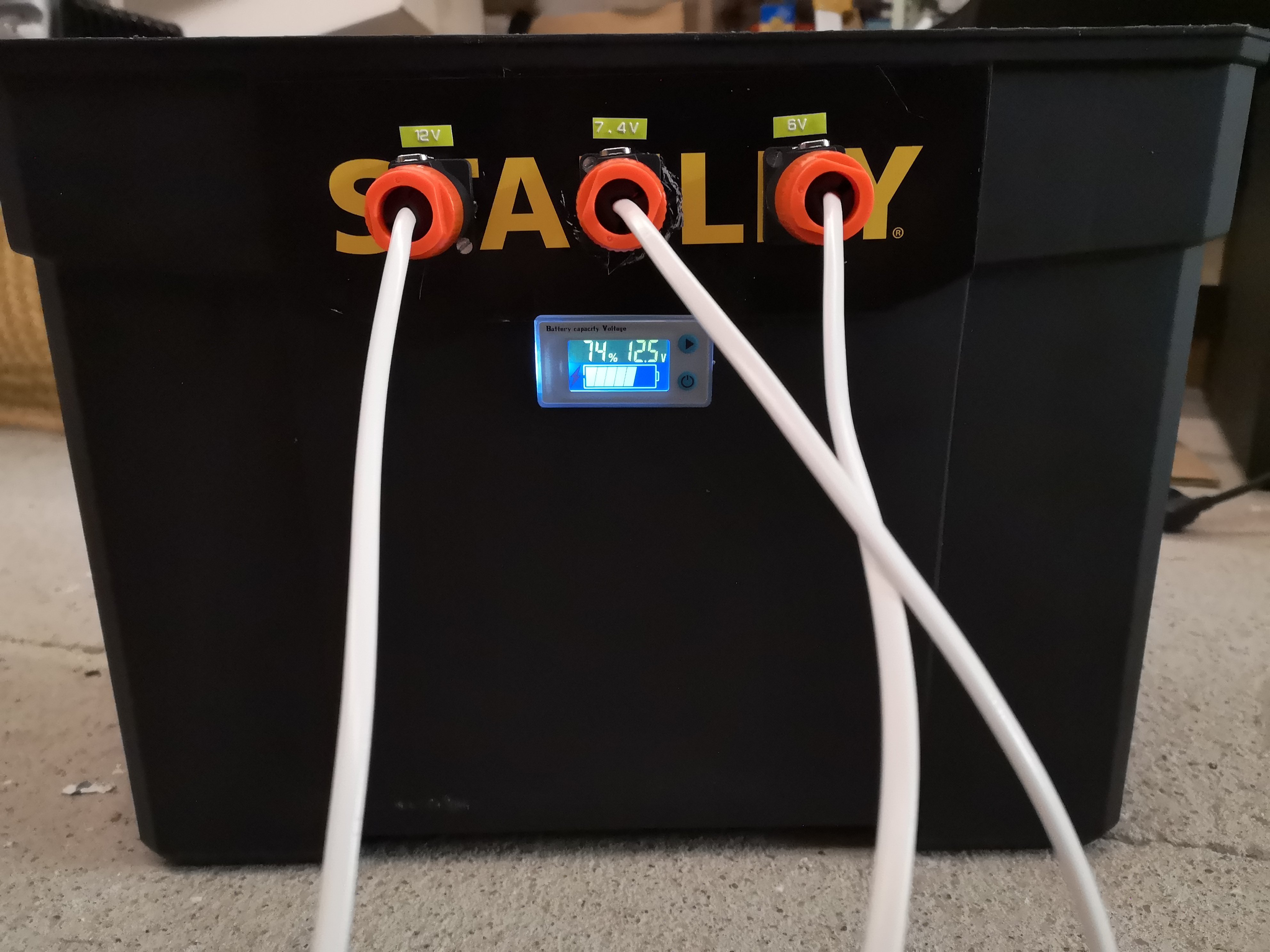

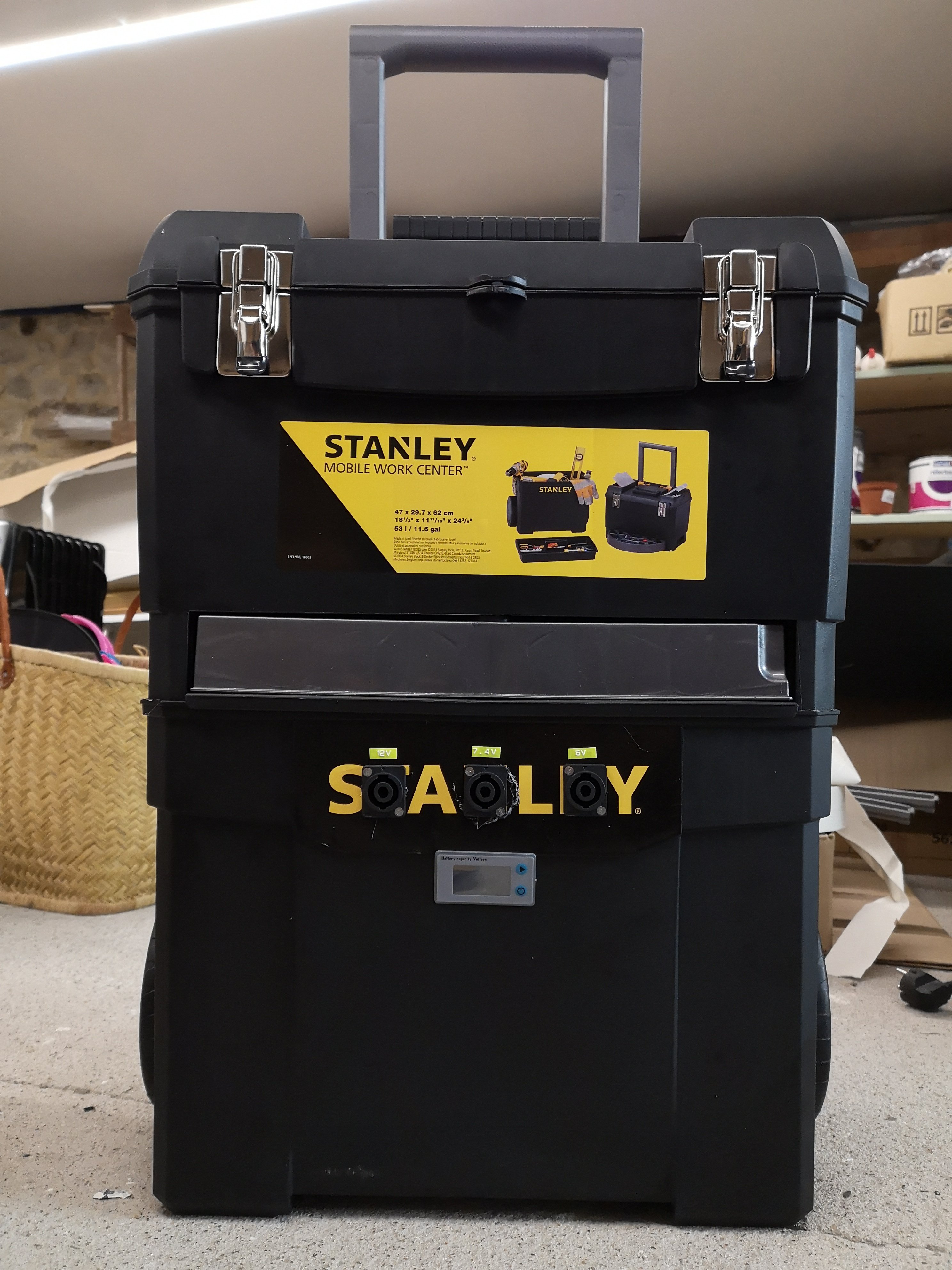

Petit coup de collier aujourd'hui, et c'est plié ! Reste le bouton d'alimentation à mettre en place (pas encore reçu), et probablement une double prise 12V allume cigare pour du divers et recharge de la batterie.

Les 3 prises sont testées OK, 2 pour 2 montures différentes et 1 apn. Pour l'ordi j'ai un adaptateur allume cigare en vue, je pourrai le brancher dessus si besoin, mais l'ordi a normalement une excellente autonomie (plus de 7h)

Merci encore pour les coups de main !



Modifié 3 mars 2019 par Fixoo

[Justino21m]

Et bien voilà une belle alimentation ! 😉



Tu vas pouvoir bien t'amuser en nomade !

[skylex]

Salut



Le 15/02/2019 à 09:41, Fixoo a dit :

Bonjour, un énième sujet sur l'alimentation en nomade... 😱

J'ai fait le tour de pas mal de solutions, et pour moi le plus simple actuellement en place est une batterie marine de 80Ah + convertisseur 12v-220V

L'idéal étant de pouvoir brancher (par priorité) :

1 - moteurs de mon eq5

2 - apn 550D

3 - ordi portable

4 - smartphone

5 - divers à venir (résistances chauffantes...)



J'ai l'ensemble des éléments, et pour la première fois hier soir j'ai tout testé ensemble. Et là, c'est le "drame" !

Impossible de connecter plus d'un élément à la fois sur le convertisseur (j'ai une triplette et/ou une multiprise, même résultat) : ça ne fonctionne pas. Je pense que le convertisseur est en cause. Ça fait des pics de courant, comme si on allumait/éteignait toutes les secondes.

C'est un convertisseur 130w de mémoire. Au dos je crois comprendre qu'il ne fourni que 650 mA, est-ce possible ? Mon problème viendrait-il de là ?

Comme solution, et en restant sur du convertisseur (sans risque pour le matériel ?), devrais-je investir dans un modèle plus puissant ?

Si oui, des conseils ?



Merci !! 🙂



j'espère qu'il n'est pas trop tard pour répondre a tes question



ton problème de convertisseur est totalement normale un pc alimenté en 230v consomme environ 1.5 A (1.5*230=345W)

je te conseille plutot d'utilisé un petit module step-up telle que celui ci https://www.amazon.fr/gp/product/B008O13FLS/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1 pour passé de 12v a 19v (si ton pc s'alimente en 19v) perso j'en ai commandé un pour fabriquer une batterie externe de pc portable

pour les périphériques USB tu as ce module https://www.amazon.fr/gp/product/B07GC9SP3B/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1



Pour la monture, oui les supporte des petite surtension (si je ne me trompe elle poccède un régulateur de tension interne)



alexis

Modifié 5 mars 2019 par skylex

[Fixoo]

il y a 8 minutes, skylex a dit :

Salut





ton problème de convertisseur est totalement normale un pc alimenté en 230v consomme environ 1.5 A (1.5*230=345W)

je te conseille plutot d'utilisé un petit module step-up telle que celui ci https://www.amazon.fr/gp/product/B008O13FLS/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1 pour passé de 12v a 19v (si ton pc s'alimente en 19v) perso j'en ai commandé un pour fabriquer une batterie externe de pc portable

pour les périphériques USB tu as ce module https://www.amazon.fr/gp/product/B07GC9SP3B/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1



alexis

Merci pour ton message. Si tu regardes le fil de la discussion, je suis passé à une autre solution

J'ai effectivement acheté des step up/down pour alimenter les différents périphériques. Pour mon nouvel ordi, il consomme très peu même en utilisation, du coup plus vraiment besoin de l'alimenter. Dans le pire des cas je peux le brancher directement sur 12V avec adaptateur allume-cigare. Donc plus de problème maintenant !

[skylex]

Si sa fonctionne t'en mieux 😉

tu a de la chance si ton pc se recharge en 12v ! le mien a besoin de 19v et ne tient que 2h la batterie 😔

[Fixoo]

il y a 1 minute, skylex a dit :

Si sa fonctionne t'en mieux 😉

tu a de la chance si ton pc se recharge en 12v ! le mien a besoin de 19v et ne tient que 2h la batterie 😔

Il fonctionne en 19V, mais il existe un chargeur allume-cigare qui converti du 12V vers 19V. Suffi juste que je rajoute une prise allume cigare à mon installation, et ça pourra aussi me servir à d'autres périphériques (boite à flat etc...)
