Démontage sabot lunette skywatcher esprit 80ED

[Cédric Grisvard]

Bonjour,



je possède une lunette Skywatcher Esprit 80ED et je me posais la question suivante : Est il possible de démonter le sabot pour le replacer par un collier ?



Actuellement l’équilibrage sur ma monture est un peu compliqué car sans collier sur le tube, je ne peux mettre ma lunette de guidage que « hors axe » ce qui engendre un déséquilibre de ce côté.



Avez vous déjà fait cette modification sur cette lunette ?





merci d’avance,

Cédric.

[HAlfie]

Hello,



oui tout à fait.

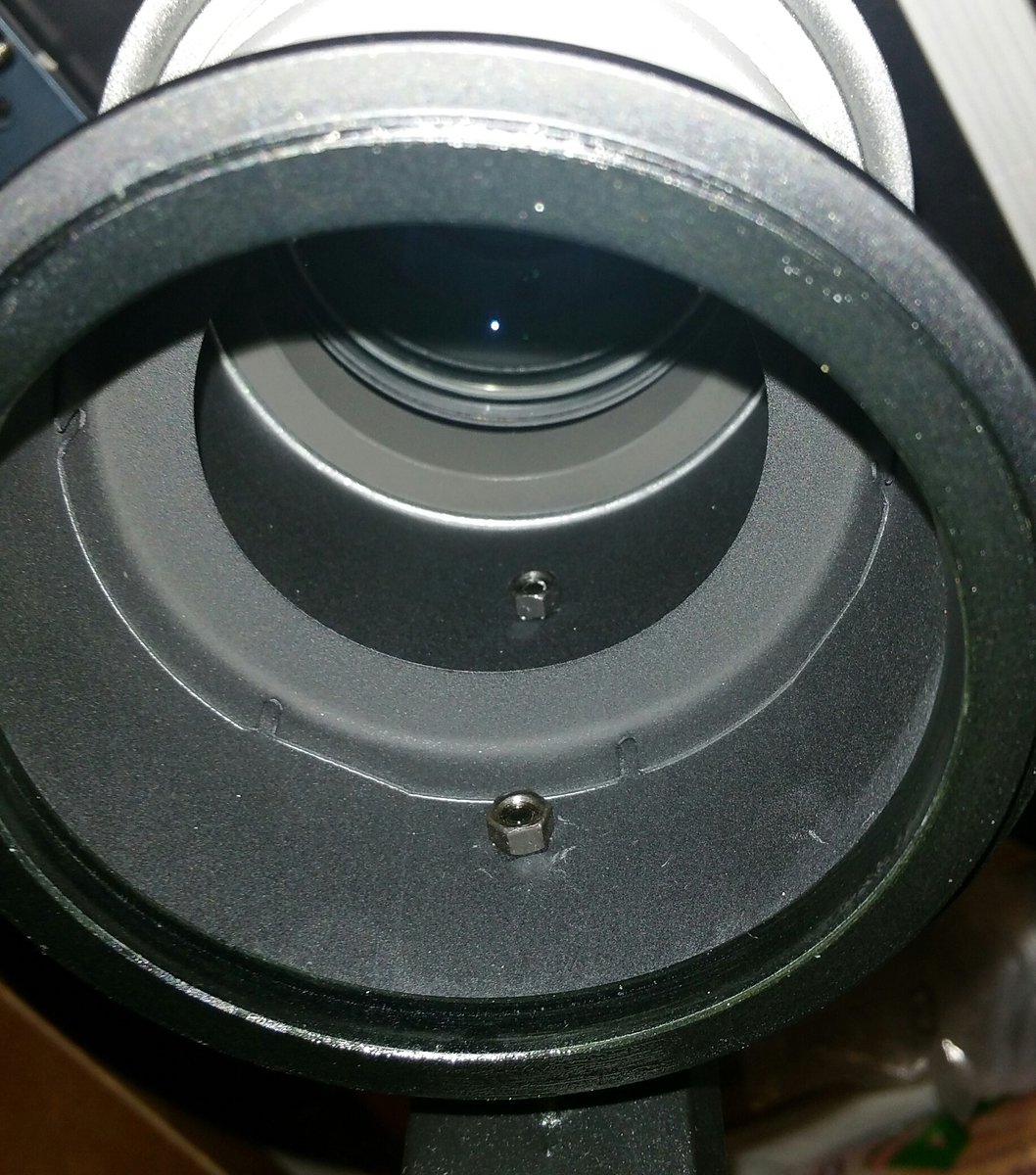

Il y a 2 écrous à dévisser à l'intérieur du tube (il suffit de dévisser le porte oculaire).

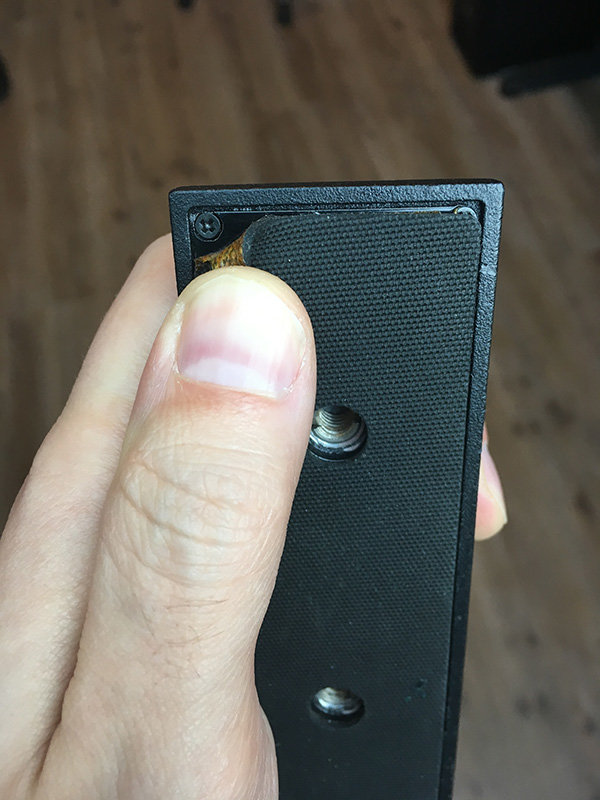

Sous le pieds, la surface anti adhérente peut se décoller sur les 4 coins pour avoir accès à 4 petits vis cruciformes pour les contre écrou.







Une fois enlevé, tu peux les remplacer par ces colliers 100mm à 25€ ;-):

https://www.telescopes-et-accessoires.fr/fr/colliers/201-paire-de-colliers-sky-watcher.html#/diametreinterieur-100_mm



Réhausseur 30mm Prima Luce Lab si besoin:

https://laclefdesetoiles.com/colliers-queues-d-aronde-supports/5075-rehausseur-30-mm-pour-colliers-prima-luce-lab.html

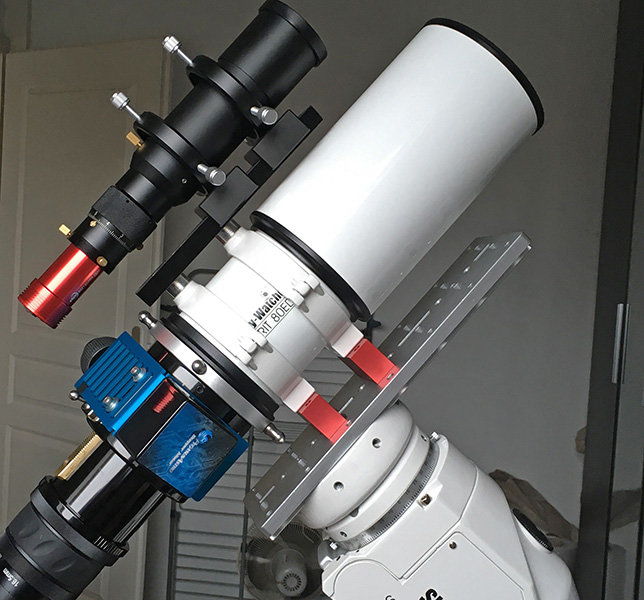

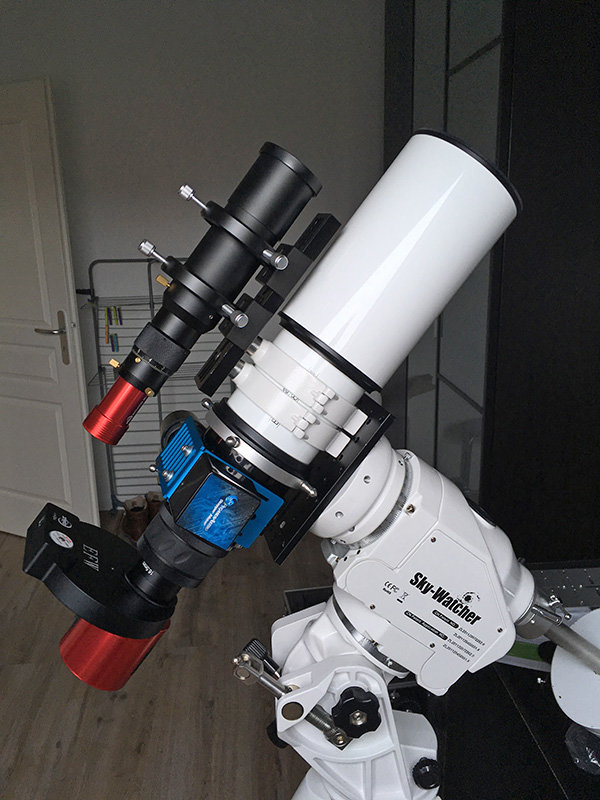

2 types de montages possibles :



Bonne chance



Modifié 5 mars 2019 par HAlfie

[Cédric Grisvard]

Bonjour Halfie !

Super ! Tout est clair, je te remercie pour ces informations.
J'en profite pour te poser une autre question : Je vois que tu as motorisé ton PO. Je cherche un système de motorisation également, lequel as tu sur la photo ? Tu en es content ? Ou puis je me le procurer ?



Encore merci !



Cédric.

[HAlfie]

Hello,



j'utilise le boitier Pegasus ASTRO.

Il faut prendre le Kit Moteur Simple à savoir :

1. Le boitier DMFC Pegasus Astro

2. Le moteur simple

A 300e le tout : https://www.telescopes-et-accessoires.fr/fr/boitiers-de-commande/2004-boitier-de-gestion-de-mise-au-point-dmfc-pegasus-astro.html#/pgkitmoteur-kit_moteur_simple



J'en suis encore à ma phase de tests mais les premiers résultats sont encourageants oui :-).



Il faudra pour le fixer acheter 2 vis M4x40 sur Bricovis par exemple en INOX A2:

https://www.bricovis.fr/std/vis-tete-cylindrique-hexagonale-creuse-3.php#Grille

Tu cliques sur "entièrement filté" puis sur INOX A2" puis il faut choisir 4mm e diamètre et 40mm en longueur.

Prévoir d'utiliser en plus des rondelles livrées avec le PEGASUS 1 ou 2 rondelles en plus en M4 car la longueur idéale est 37mm vs 40mm sur le site. Il faut donc utiliser les rondelles pour réduire légèrement la longueur des vis de 40mm à 37mm.



Modifié 6 mars 2019 par HAlfie

[Cédric Grisvard]

Bonjour Halfie,



encore quelques questions, tant que j'y suis hein...🙄

Pourrais tu me donner les références de ton ensemble d'accéssoire qui fait support pour ta lunette guide ?



- Vis qui tiennent la queue d'arronde de la lunette guide sur les anneaux Skywatcher ?

- Queue d'arronde de la lunette guide ?

- Les supports (qui semble réglables ?) des anneaux de la lunette guide ?



Encore merci pour tes multiples réponses...!



Bonne journée,

Cédric.

[HAlfie]

Hello Cédric,



voici quelques réponses qui te feront gagner du temps :



Queue d'aronde style vixen pour lunette de guidage :

https://fr.aliexpress.com/item/19-5CM-dovetail-plate-plus-two-dovetail/32256036908.html?spm=a2g0s.9042311.0.0.27426c374qbarV



Colliers de guidage :

https://fr.aliexpress.com/item/Grus-s7946-70mm-ring-plastic-belt-telescopes-accessories/1971034905.html?spm=a2g0s.9042311.0.0.27426c374qbarV



Manchons (entre la queue d'aronde et le collier de l'esprit 80Ed) :

https://www.amazon.fr/gp/product/B0722GS9QM/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Il faut prendre la version 20x6.5x10



Pour visser le tout il faut 2 vis format amé"ricain du format au pas kodak 1/4 longueur 5/8 inox A2 :

https://www.visseriefixations.fr/vis-americaines/vis-tete-cylindrique-hexagonale-creuse/inox-a2/unc.html



diamètre 1/4 et longueur 5/8 il en faut 2



Et voilàà 😉



[Cédric Grisvard]

Hello !



Absolument parfait, milles merci pour toutes tes infos.

C'est pas évident de se faire un setup propre et robuste...!



D'ailleurs je me demandais, tu n'as pas de soucis de "petit artefact" sur tes étoiles avec ton Esprit 80ED ? Tu as rajouté un baffler dans le pare buée ?





Bonne journée,

Cédric.

[HAlfie]

Hello 😉,



et de rien! Content que ça puisse aider!!



Qu’entends-tu par “petit Artefacts” as tu une photo qui le montre?

[Cédric Grisvard]

Hello,



sur chaque étoile j'ai une sorte de trace sombre des deux côté, plus ou moins visible selon la luminosité. Je soupçonne les supports qui maintiennent les lentilles de produire cet effet.

Je me disait donc qu'avec un baffler au niveau du pare buée il était possible de faire disparaitre ceci.







Encore merci,

Cédric.

Modifié 28 mars 2019 par Cédric Grisvard

[HAlfie]

Hello,



ah en effet il se peut qu'un des spacer du triplet provoque ceci.

C'est la raison pour laquelle j'avais acheté la mienne chez Teleskop-austria avec en plus bulletin interfero (moyennant finance).

Il a dû remplacer le spacer et en a profité pour tout réaligner.



Une solution serait en effet de très légèrerement diaphragmer.



bon courage et bonne journée

Modifié 13 août 2019 par HAlfie

[krotdebouk]

Le 05/03/2019 à 19:02, HAlfie a dit :

Il y a 2 écrous à dévisser à l'intérieur du tube (il suffit de dévisser le porte oculaire).

Sous le pieds, la surface anti adhérente peut se décoller sur les 4 coins pour avoir accès à 4 petits vis cruciformes pour les contre écrou.

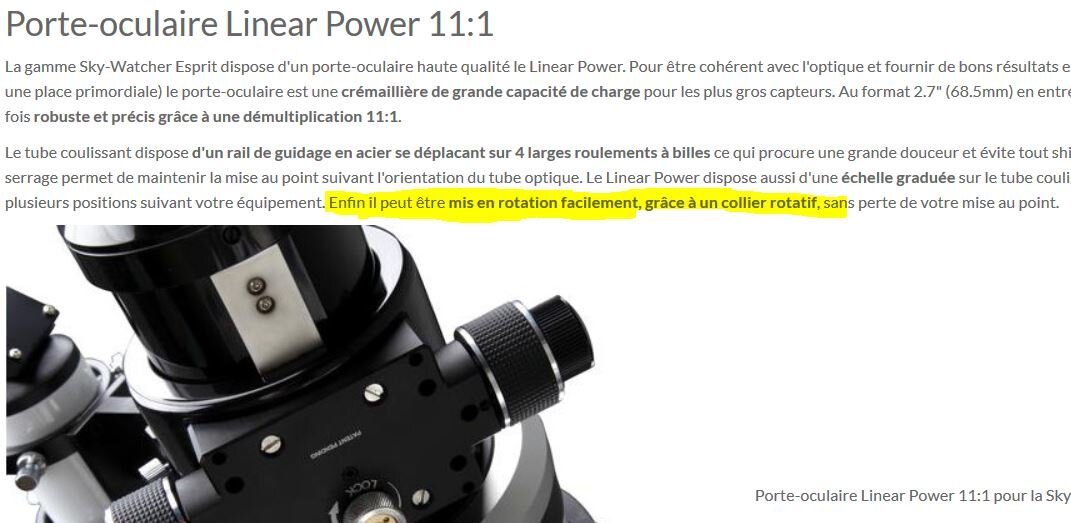

Il se dévisse depuis où le PO ? J'ai desserré la bague alu qui ressemble à un gouvernail et je m'attendais à pouvoir faire tourner le PO, rien du tout... La lunette est chez moi depuis 48 heures, je vais attendre un peu avant de la casser !

Merci !

Modifié 4 octobre 2020 par krotdebouk

[Cédric Grisvard]

Bonjour Krotdebouk,



normalement juste en dévissant complètement le gouvernail et en tirant un peu sur le PO il devrait venir, peut être qu'il est un peu grippé... essaye de le faire tourner dans un premier temps pour être sur de ne rien casser.





[krotdebouk]

Bingo ! Je m'attendais quand même à une rotation du PO nettement plus fluide une fois cette bague desserrée et donc je n'avais pas osé forcer un peu.



Un truc de réglé, merci Cedric
