Fichiers d'analyse EP du Lacerta MGEN 2

[exocet]

Salut à tous,



Je souhaiterai savoir si quelqu'un sait comment lire les fichiers d'analyse d'EP qu'enregistre le Lacerta MGEN 2 dans PEAS?

Je joins le fichier enregistré par le Lacerta,si besion...



Bon WE!

MG000019.dat.content.rar

[olivierr31]

Bonjour,

Si PEAS et PECPrep ne peuvent pas lire en natif ton fichier, je te conseille de le convertir dans un format connu par ces logiciels (Excel, script sous Linux, ...)

[exocet]

Bonjour Olivier,



Merci pour ta reponse,je dispose de deux fichiers issue du Lacerta,un fichier en .dat et un autre en .csv (qui s'ouvre dans excel) mais comment

convertir et en quel format pour PEAS ou PEPREC?

[astrotech]

Bonjour



Je ne connais pas la Lacerta

C'est bien une mesure d'erreur périodique et non un historique de guidage?

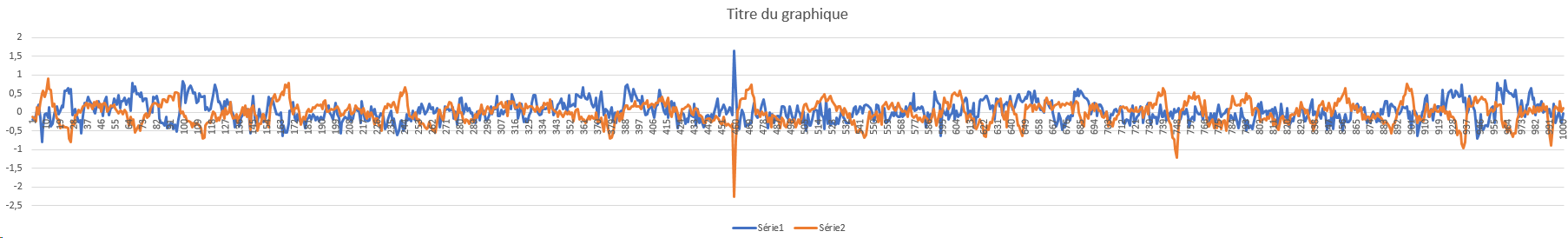

Le CSV peut être lu par excel et générer un graphique en conséquence

les 1000 premières données que j 'ai imaginé être les valeurs intéressantes (Je ne connais que tres basiquement excel, je me suis peut être complétement fourvoyé dans la génération du graphe)



Je m'avance mais ca ressemble à un historique de guidage



@+

Steph

Modifié 30 avril 2019 par astrotech

[aubriot]

Bonjour,ton csv peut etre lu en  format xls. Cela va te donner un tableau. Ensuite  tu devras faire un tableau croise dynamique pour le transcrire en une courbe.

@+

[exocet]

Bonsoir,
Merci pour vos réponses.



Astrotech:Je ne sais quoi te répondre entre historique de guidage et mesure d'EP.Mais il est clair que sur ton graphique on voit bien la période de la visse sans fin qui se reproduit ainsi que les pics à la fin qui correspondent aux rafales de vent durant la séance...Donc il s'agit certainement de l'historique de guidage de la séance de shoot.

Je dispose du fichier en .csv,mais je suis une vrai chèvre avec Excel.Saurais tu en faire quelque chose si je je te joins le fichier ?

Mon Eq6 est totalement modifiée est devrait avoir une EP plutôt faible,car j'ai installé les courroies/pignons Rowan,de nouveaux roulements de qualité,et la visse sans fin et couronne en AD viennent de l'artisan autrichien Gerlinger.



Aubriot:

Merci pour l'info,mais là je sèche totalement...🤨🤨🤔



[astrotech]



il y a 56 minutes, exocet a dit :

Mais il est clair que sur ton graphique on voit bien la période de la visse sans fin qui se reproduit ainsi que les pics à la fin qui correspondent aux rafales de vent



En autoguidage on ne voit pas l'erreur périodique de l AD. L autoguidage la " combat" justement.

Une mesure d erreur periodique se fait autoguidage coupé.

De plus  sauf si ta MES est parfaite, la courbe DEC va monter ou descendre d autant plus rapidement que ta MES est approximative. Ici les 2 courbes suivent l axe horizontale.



Autre chose: sous Excel on peut aussi générer un graphique sous forme de points. J ai essayé mais pas posté mais ça ressemblait plutôt à un historique de corrections.



Tu avais deja mis le CSV  dans ton 1er message. J étais parti de lui.



Tu n aurais pas une caméra type planétaire ?   La avec phd2 je pourrais t aider pour la mesure d EP



Un exemple sur mon eq6.

En bleu c est l erreur périodique AD

En rouge c est  le DEC et donc l erreur de mise en station. J ai été très bon ce jour la😁 car elle suis l horizontale

@+

Steph

Modifié 30 avril 2019 par astrotech

[exocet]

J'avais fait une MES au viseur polaire numérique et puis si ça tourne rond l'autoguidage n'a pas à faire beaucoup,

mais les pics sur le graphique m'ont rappelés les rafales de vent instinctivement,à tord certainement!:)En fait mon setup marche très bien,dumoins j'ai plus de déchets avec ma lulu 700 F6,7 et capteur FF,donc je suis content:)



Le Lacerta sort un fichier .html  à ouvrir de l'explorer qui indique une EP approximative sur chaque poses effectuées,ici de 360s.

L'EP est faible mais puis-je rellement me fier à cette approximation,en tous cas je pense largement pouvoir poser plus long et ou plus longtemps.



Je joins le fichier complet en piece jointe.



Oui,j'ai une petite camera,je vais voir pour le faire avec PH2 histoire "d'en avoir le coeur net"!



A+

MG000019.dat.content.rar

[Colmic]

Il y a 5 heures, astrotech a dit :

En autoguidage on ne voit pas l'erreur périodique de l AD. L autoguidage la " combat" justement.



Si. PHD2 dispose d'un outil (PHD log viewer) qui analyse justement les corrections faites et en déduit l'erreur et même les harmoniques.

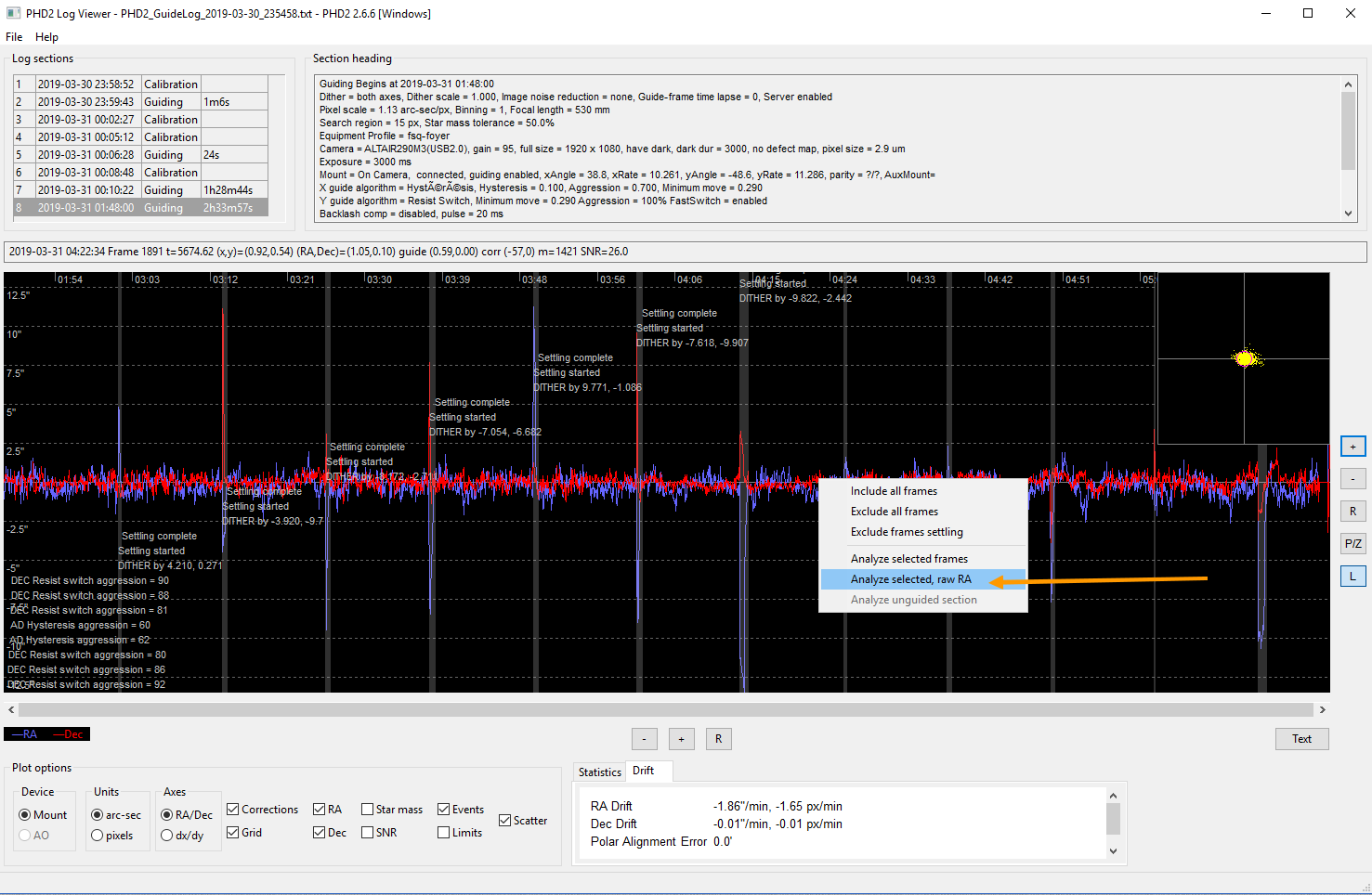

Tu cliques-droit dans le graphe, puis tu sélectionnes Analyse Selected, raw RA (on voit très bien l'action du dithering régulier sur le graphe) :

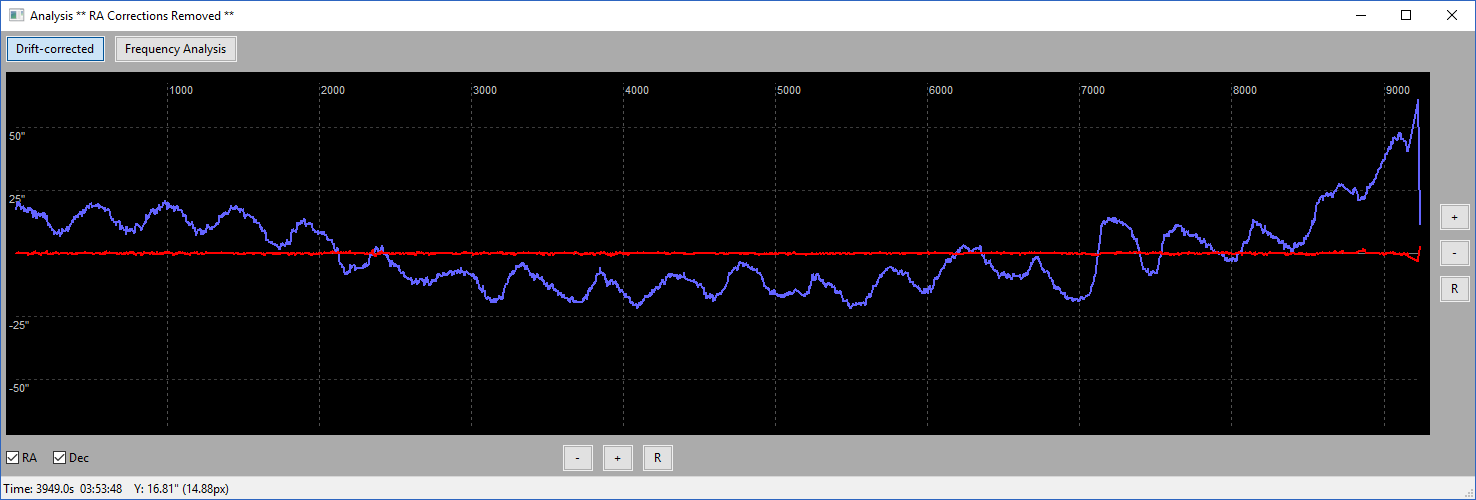

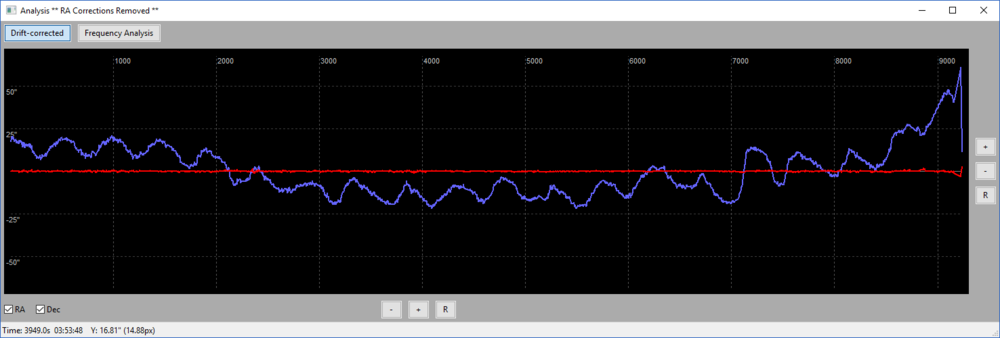

Et là tu as alors la courbe de l'EP, analysée en fonction des corrections appliquées :

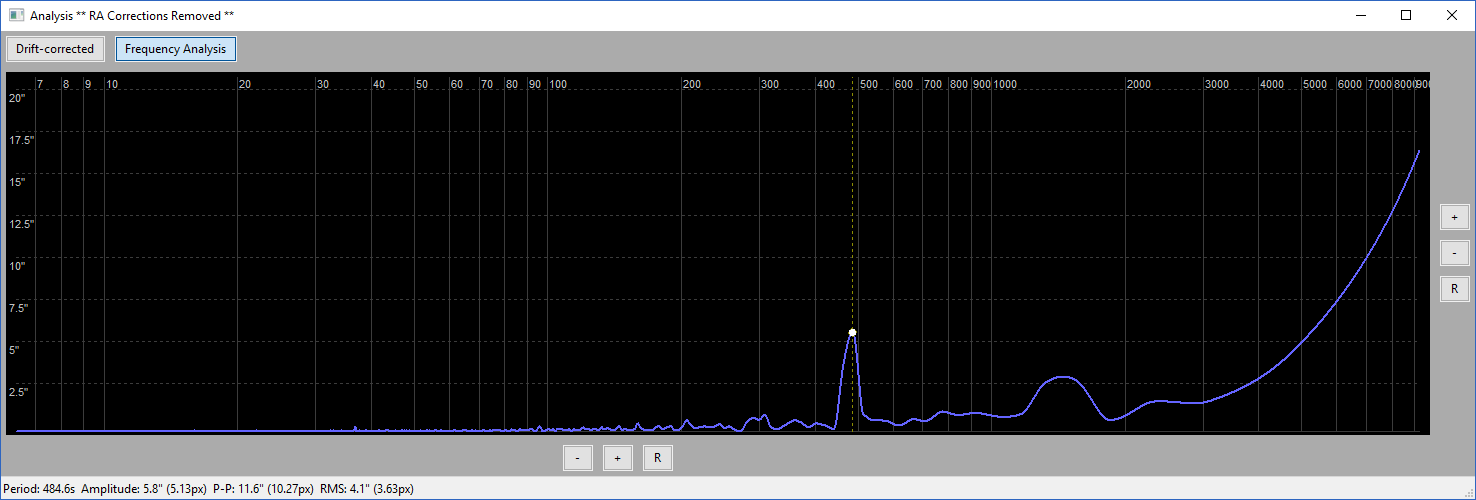

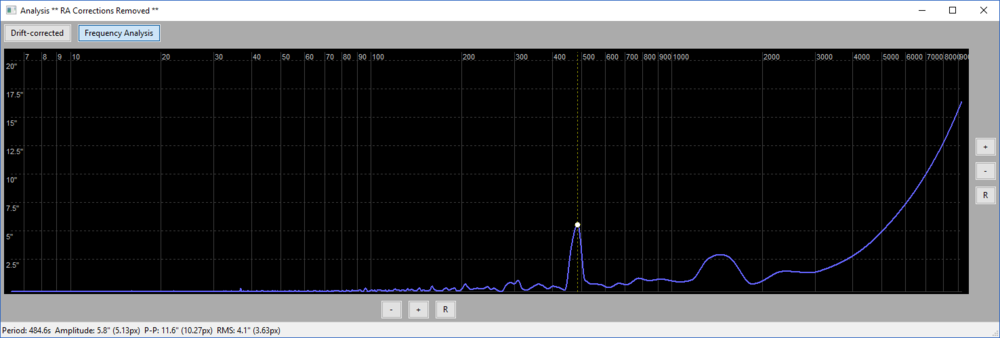

En cliquant sur Frequency Analysis, tu obtiens la courbe des harmoniques :



On voit très bien que ma monture a une vis sans fin qui fait un tour en 484 secondes, soient 8 minutes

Et une erreur de 5.8 secondes d'arc ou 11.6" crête à crête, ou encore de 4.1" RMS.



Je ne sais pas si on peut importer les courbes du Lacerta dans PHD log viewer, ça serait intéressant d'avoir le même outil d'analyse...







[astrotech]

Merci Colmic

A l occasion je comparerai l analyse entre pecpred et phdlogviewer pour voir si c est cohérent. Par contre ce sera avec 2 fichiers différents de 2 sorties differentes: un autoguidage coupé et un autoguidage actif...

On peut peut être bidouiller le fichier de la lacerta pour le faire avaler par phdlogviewer....



La.methode sous phd2:

Comment interprètes tu le fait que l'allure générale de ta courbe AD descende puis remonte? Passage du méridien?





@+

Steph



Modifié 1 mai 2019 par astrotech

[Colmic]

il y a une heure, astrotech a dit :

Comment interprètes tu le fait que l'allure générale de ta courbe AD descende puis remonte? Passage du méridien?



Je pense que oui. Si tu regardes bien la première image, la courbe dure plus de 2h30, j'étais parti me coucher pendant ce temps là !

Donc oui je pense que c'est soit le passage au méridien qui a provoqué ça, soit un déséquilibre de la monture dans une certaine position.

Faudrait que je me souvienne sur quel objet j'étais à ce moment-là, mais ça remonte un peu !!

EDIT : je pense que j'étais sur M101, donc quasiment au zénith.

Pour la fin de la courbe, je me souviens que la lunette commençait à buter contre le trépied quand je me suis réveillé lol !!

Je penche plus pour un déséquilibre de la monture pendant un certain temps.

On voit bien que les 2000 premières secondes, l'erreur périodique est parfaitement reproductible avec une belle sinusoïde presque parfaite, puis dès que la courbe commence à descendre, l'erreur devient chaotique.



Ca paraît anodin, mais un très bon équilibre de la monture, c'est très important. Il faut tester toutes les positions, et c'est souvent pas simple d'avoir un équilibre parfait dans toutes les positions.



Sinon on pourrait alors incriminer la roue dentée, avec peut-être un petit dur mécanique sur une certaine position de la roue.

Faudrait que je compare avec d'autres courbes pour bien analyser le truc, mais bon, j'ai souvent d'autres chats à fouetter lol.

[aubriot]

Le 01/05/2019 à 02:48, exocet a dit :

capteur FF

C est quoi?

[astrotech]

FF = full frame = plein format = 24 x 36

Modifié 2 mai 2019 par astrotech

[aubriot]

avec ton FF et le logiciel prismtu peux très facilement voir ton erreur périodique. il faut seulement faire attention au positionnement de ton capteur



tu as même un Tutos pour ça.

Logiciel PRISM 10 : utiliser 2 cameras CCD, une pour guider, une ..

@+

[krotdebouk]

Le 01/05/2019 à 05:26, Colmic a dit :

Si. PHD2 dispose d'un outil (PHD log viewer) qui analyse justement les corrections faites et en déduit l'erreur et même les harmoniques.



Tu cliques-droit dans le graphe, puis tu sélectionnes Analyse Selected, raw RA (on voit très bien l'action du dithering régulier sur le graphe) :

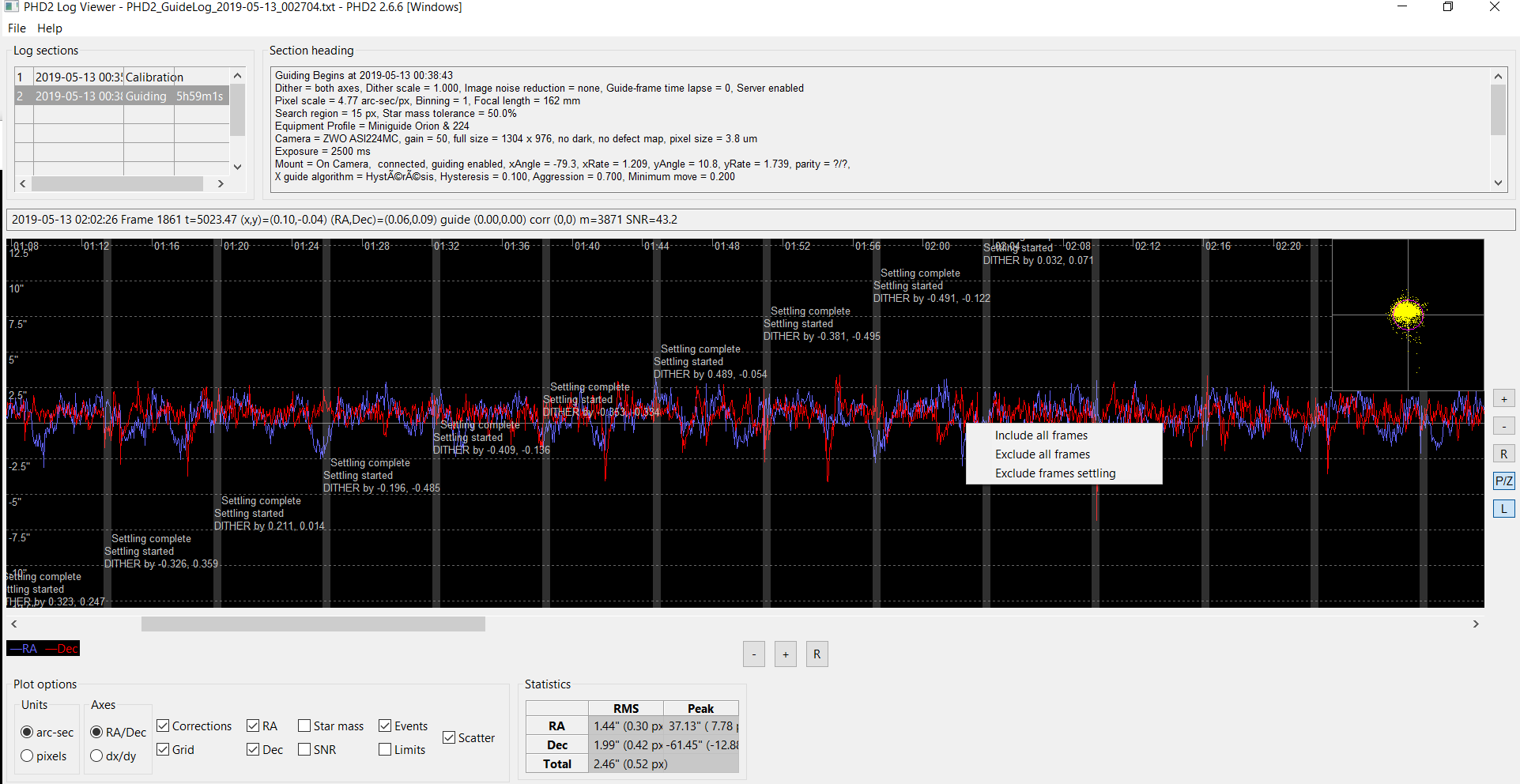

Ca m'avait l'air bien cette possibilité mais le clic droit dans le graph ne me donne pas accès aux courbes "Analyze". Il semblerait qu'il me manque le pavé Device en bas à gauche de la capture d'écran de Colmic. J'ai farfouillé dans PHD2 pour voir si une option n'aurait pas été cochée, je ne trouve pas. Si quelqu'un sait, merci à lui !
