Jumelles APM 120 SD 90° / Fil rouge : impressions, tests, partage.

[Wargentin]

Le mieux est un support en équerre, car il évite d'avoir à ajouter des contrepoids.
Ce modèle semble destiné aux 120 ED :
https://www.apm-telescopes.de/en/binoculars/binocular-accessories/bino-mounts/apm-90-l-bracket-mounts-3-inch-mounting-plate.html

[Subwoof]

Merci pour le lien, mais limité aux jumelles jusque 110mm 😔

[Foldedol]

Il y a 3 heures, Subwoof a dit :

Merci pour le lien, mais limité aux jumelles jusque 110mm 😔



D'autres idées :

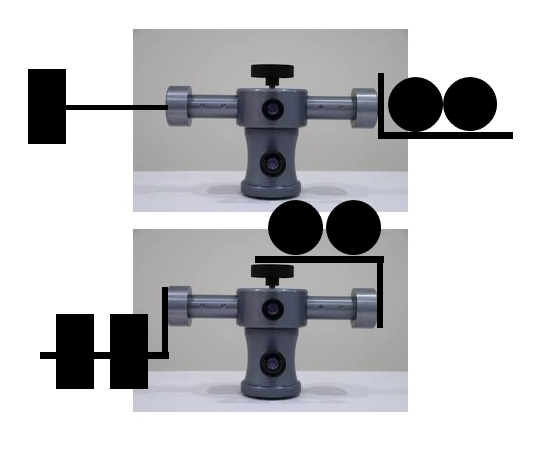

Je n'ai pas les échelles j'imagine que ce n'est pas réaliste mais bon ...

Je prendrais une fourche sur une 120 je pense



Appelle les Suisses ils ont l'habitude.

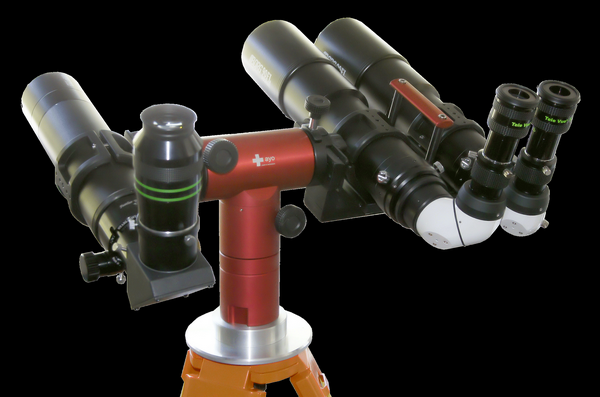

Ils vendent des grosses binos à base de double APOs.

C'est mon premier dessin. Tu es sur l'axe. C'est le mieux.

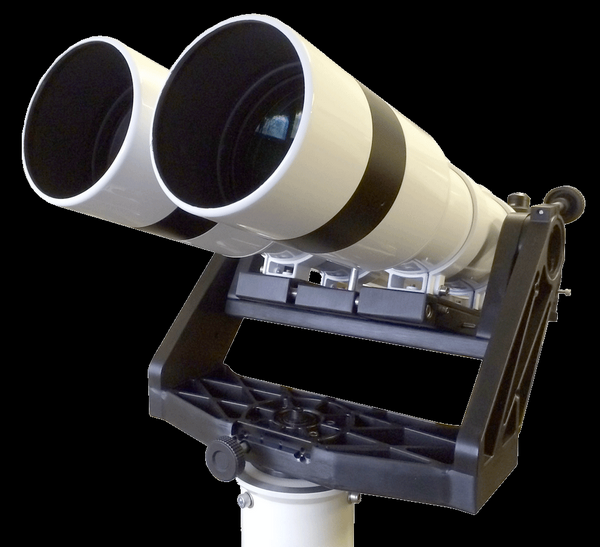

Ils ont même une fourche

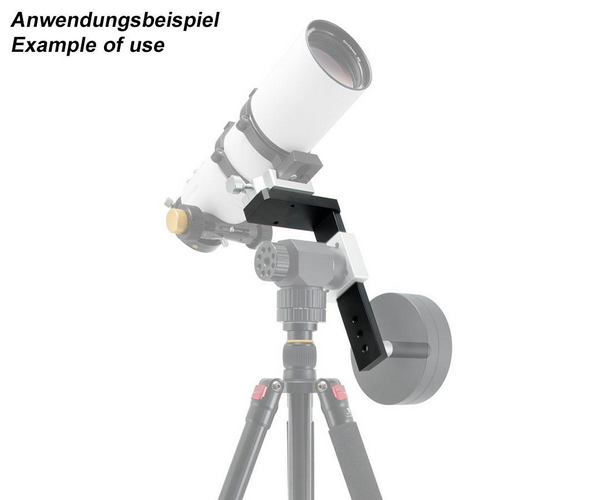

En pas cher t'as aussi des trucs comme ça :

https://www.teleskop-express.de/shop/product_info.php/info/p10777_TS-Optics-Adapter-Plate-for-alt-azimuth-Mounts-with-perfect-Weight-Compensation.html

Modifié 22 septembre 2019 par Foldedol

[Subwoof]

La fourche je l'ai déjà, celle de APM. Elle est parfaite d'ailleurs.



L'idée ici est de passer en Goto, pour les observations rapides et suivi.



Sur le deuxième schéma c'est pareil le centre de gravité sera trop haut par rapport à l'axe.



Le top serait de trouver une fourche comme Wargentin proposé. Quid des vibration aussi loin du centre de la monture aussi ?





[Foldedol]

il y a 7 minutes, Subwoof a dit :

La fourche je l'ai déjà, celle de APM. Elle est parfaite d'ailleurs.



Ah ok.

T'as du champ et une fourche. Je pige pas le projet GoTo 🙊



[Subwoof]

il y a 44 minutes, Foldedol a dit :



Ah ok.

T'as du champ et une fourche. Je pige pas le projet GoTo 🙊



Je sors la monture, je lance un tour sur la raquette et je profite, pas de recherche, pas de prise de tête.



Y'a du champ oui mais je peux pousser jusque x150



[Foldedol]

Je suis un irréductible

[Wargentin]

Il y a 17 heures, Subwoof a dit :

Merci pour le lien, mais limité aux jumelles jusque 110mm 😔

C'est indiqué aussi "Alle APM Großfeld Binos" !
Et sur les photos, il me semble bien reconnaitre les APM 120 mm
A ta place, je me renseignerais après de Markus Ludes.

[Subwoof]

Un peu tardivement que je réponds ici, désolé.



Markus confirme que ce n'est pas adapté aux 120.

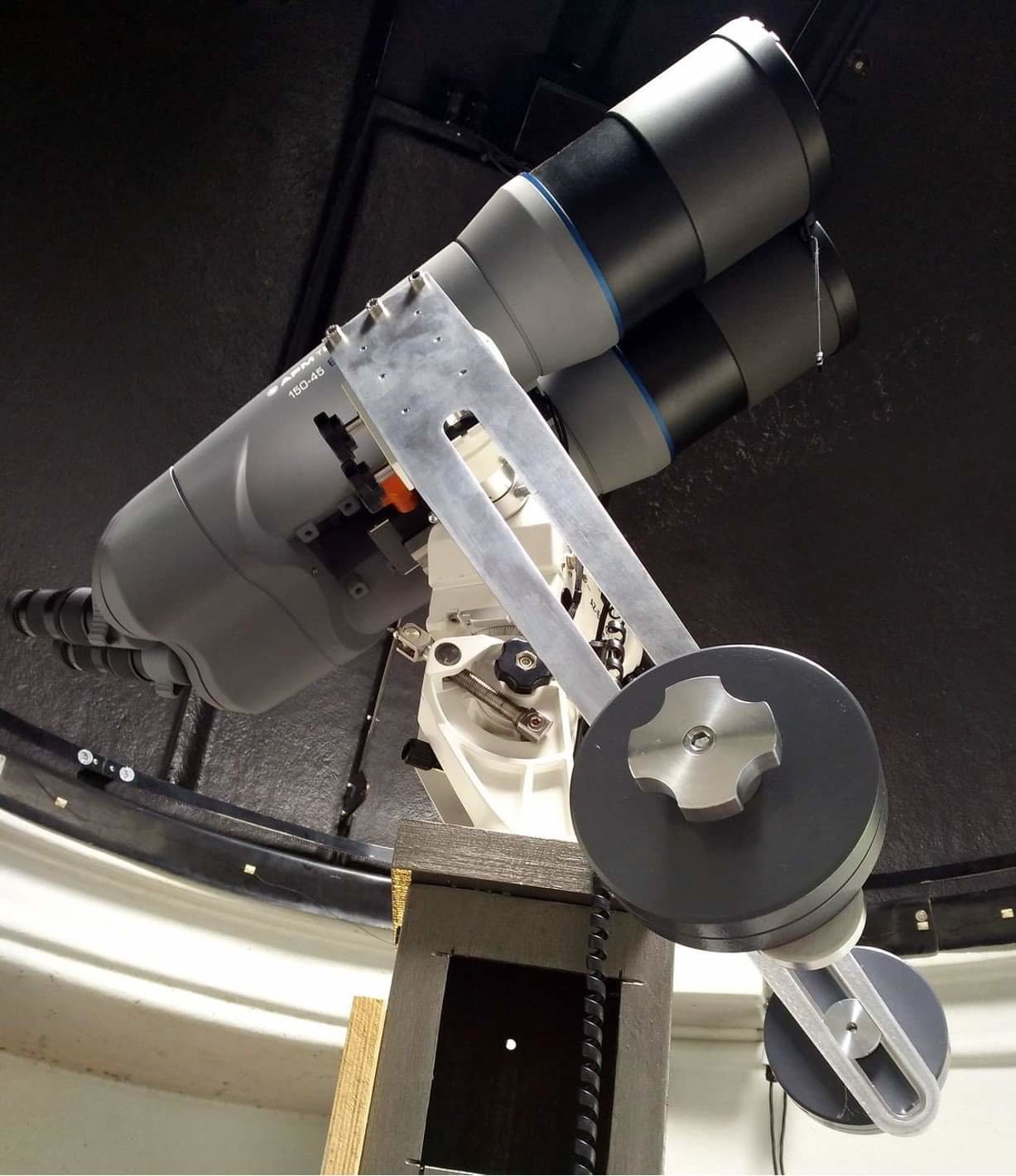

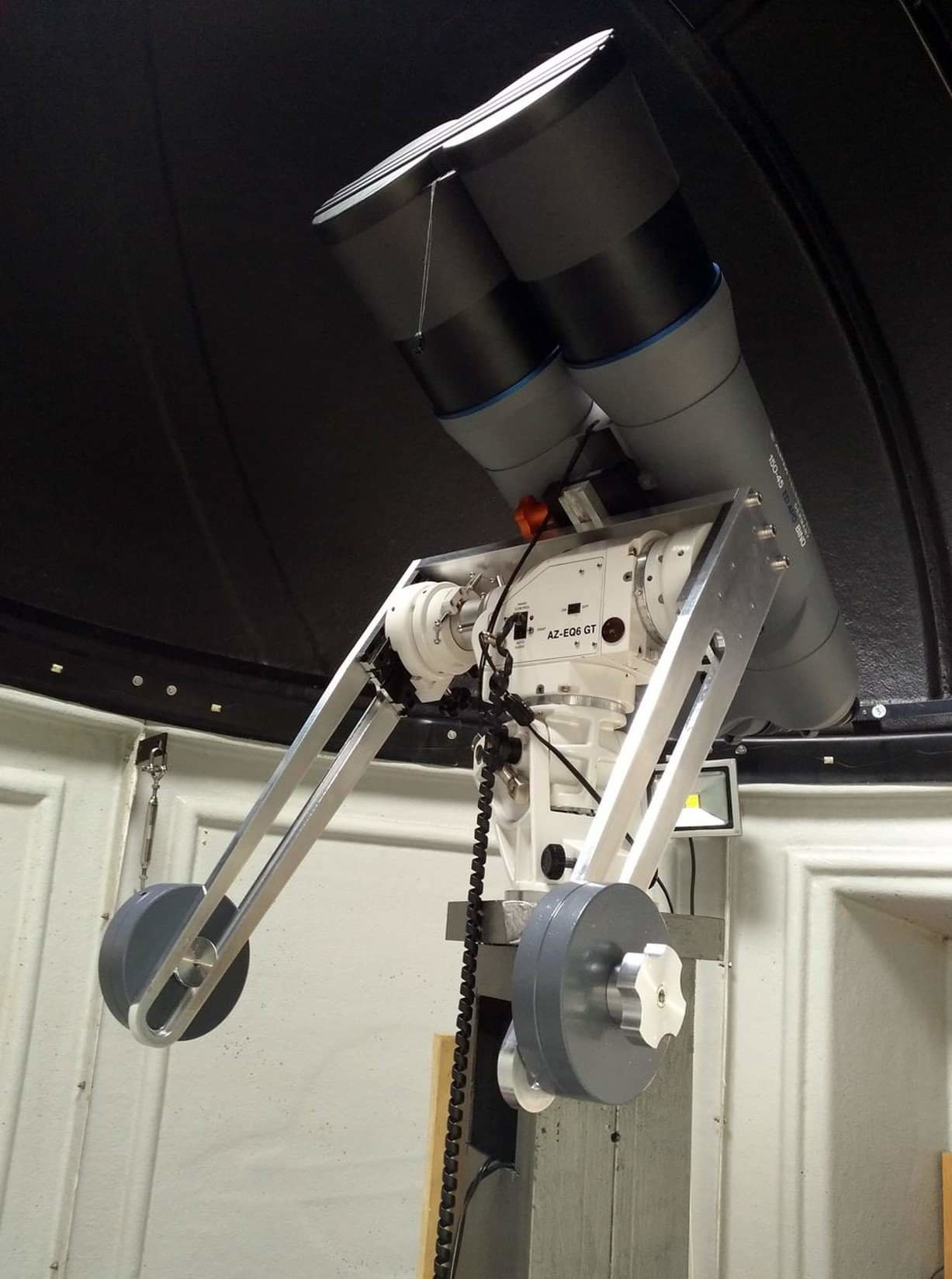

Il a inventé et fabriqué ce système (ici sur les 150ED):



J'ai pas osé demandé le prix... Ça doit sûrement coûter un bras.

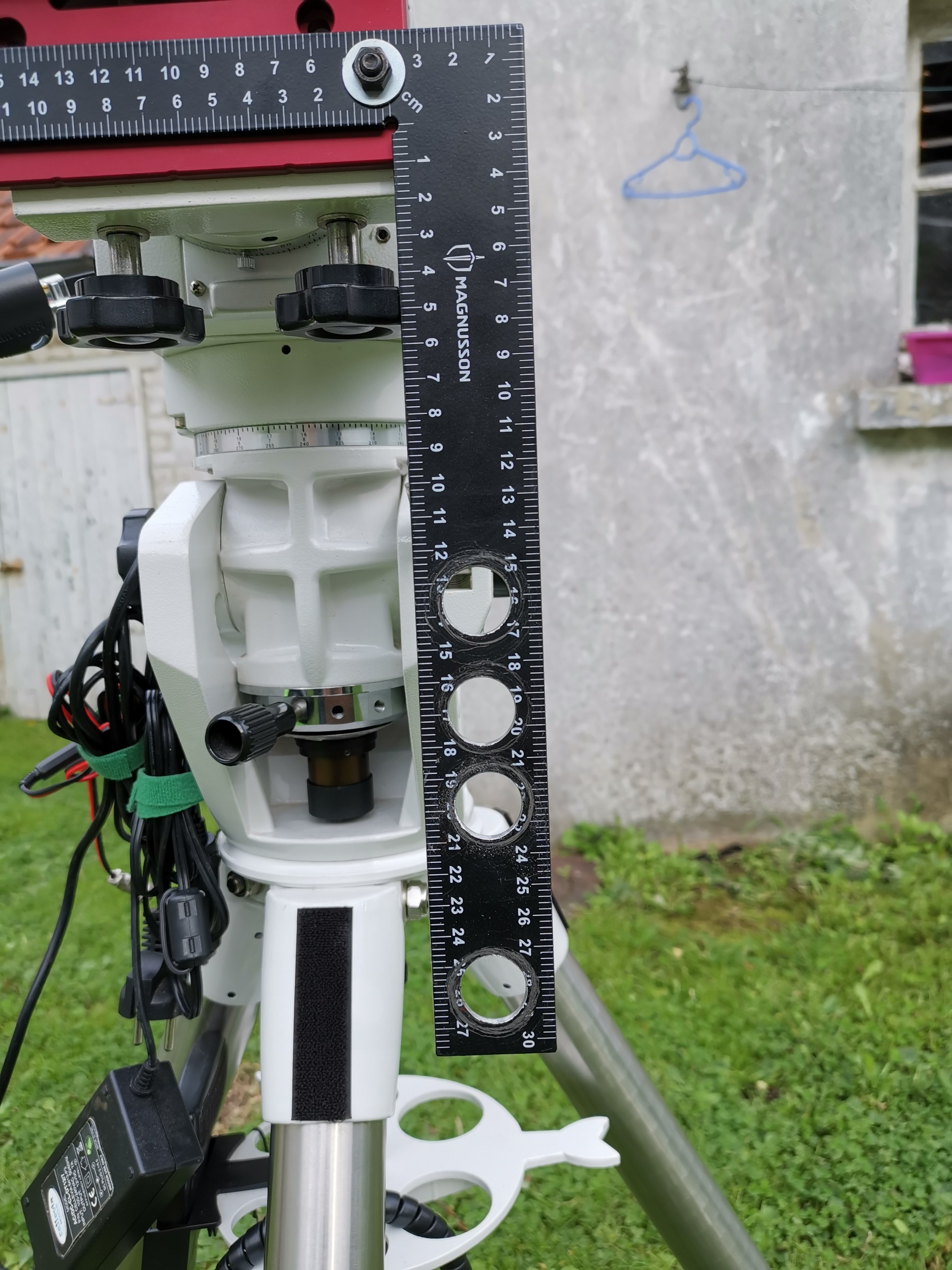

Ayant un peu de temps ce matin j'ai décidé de tenter un montage provisoire pour voir ce que cela donnerai à l'utilisation. Full recup, pas faire attention à l'aspect médiocre, fragile et tellement moche 😅. C'est des suspentes 🤷🏻‍♂️.

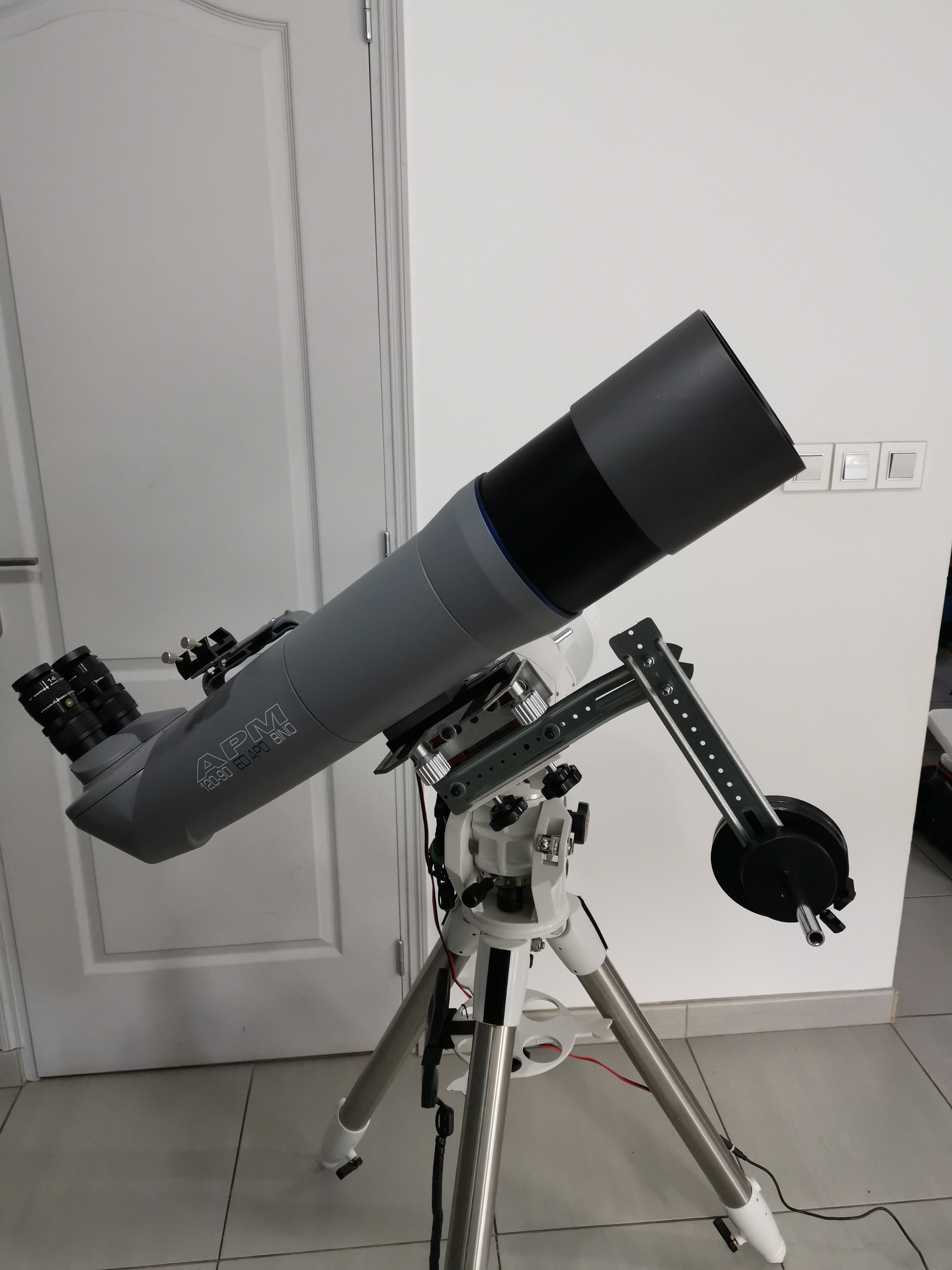

Après essais, 3 positions d'équilibre :



Sans rien, équilibre à 3°, à ce stade si j'observe à 70°, la monture souffre... Ce pourquoi je ne sors pas avec ce système tant que je n'ai pas quelque chose de satisfaisant.

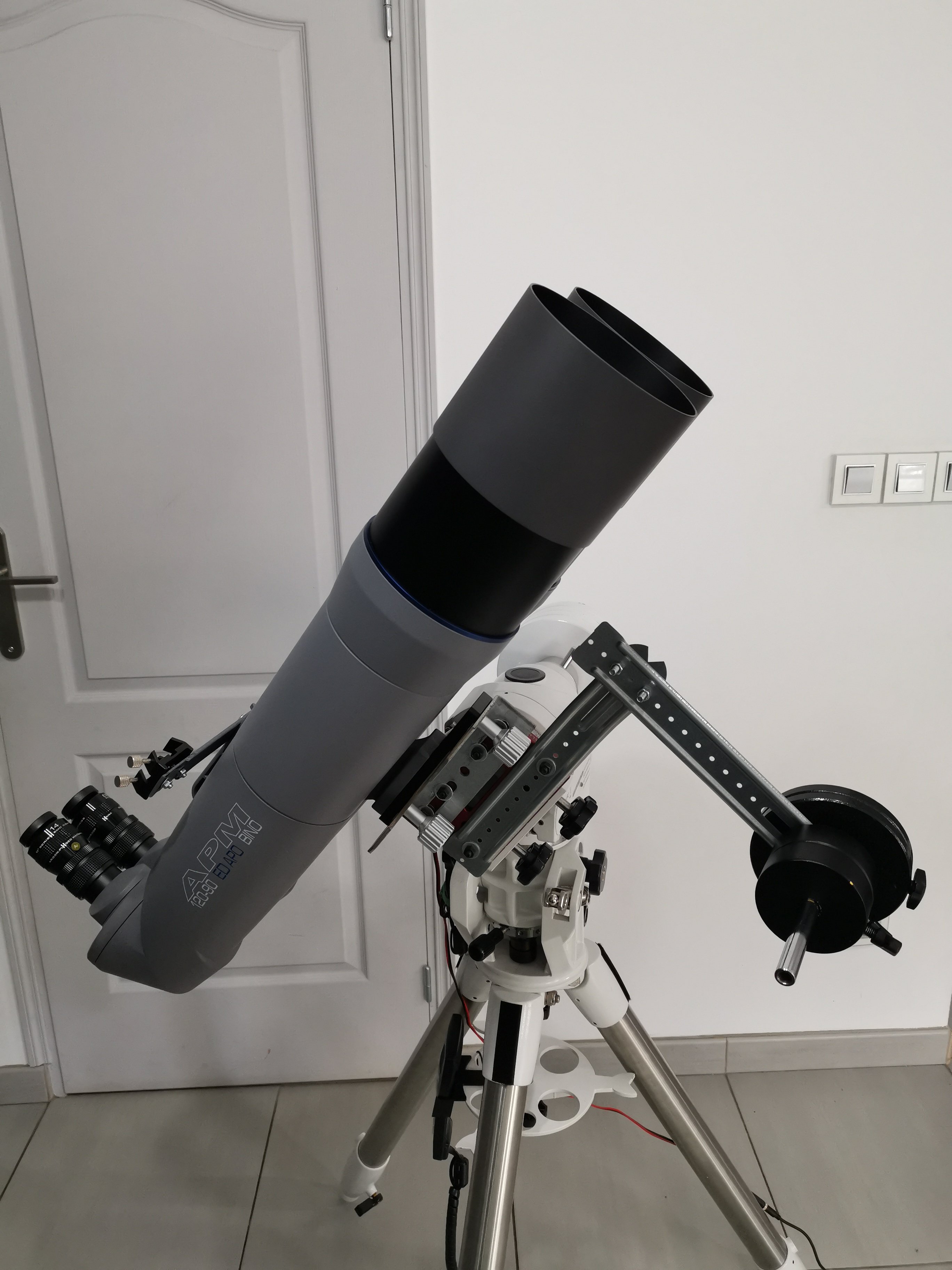

Avec un petit contrepoids d'eq3 et un de ES 500g, équilibre à 50°, c'est déjà mieux:

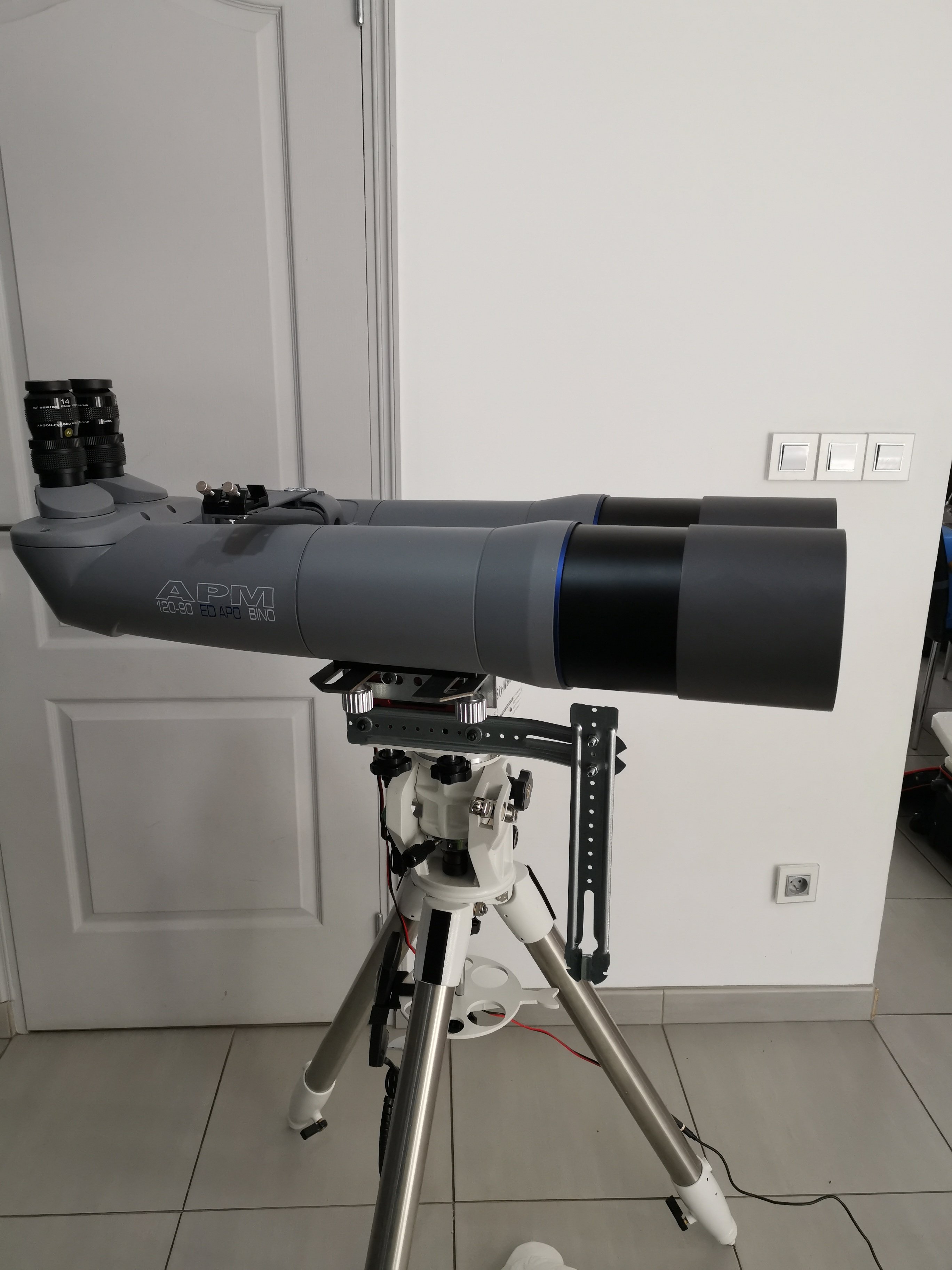

Avec le contrepoids d'eq3 et deux de ES, équilibre à 65°, ça me paraît très honnête:







Reste à rendre ça plus stable au niveau du bidouillage, une équerre doublée chez bricomachin sera déjà plus solide.



Peut être même réfléchir plus tard au système de Markus. Il me manquerait une deuxième platine losmandy et 3 plaques inox à fabriquer. A voir.

[martial_julian]

👍

l’esthétique c'est pas très grave, tant que le brico fonctionne c'est le plus important

[DOB BLEU]

  Bonjour

 Le principal c' est que ça marche . Normalement sur les suspentes on y fixe une plaque de placo .😉

  JM

[Subwoof]

Il y a 1 heure, DOB BLEU a dit :

Normalement sur les suspentes on y fixe une plaque de placo .





Absolument pas ! C'est un rail qu'on fixe sur les suspentes 😘

[astrocg]

en magasin de bricolage on trouve ce qu'on veut

suffit d'aller fouiller

[plugnprod]

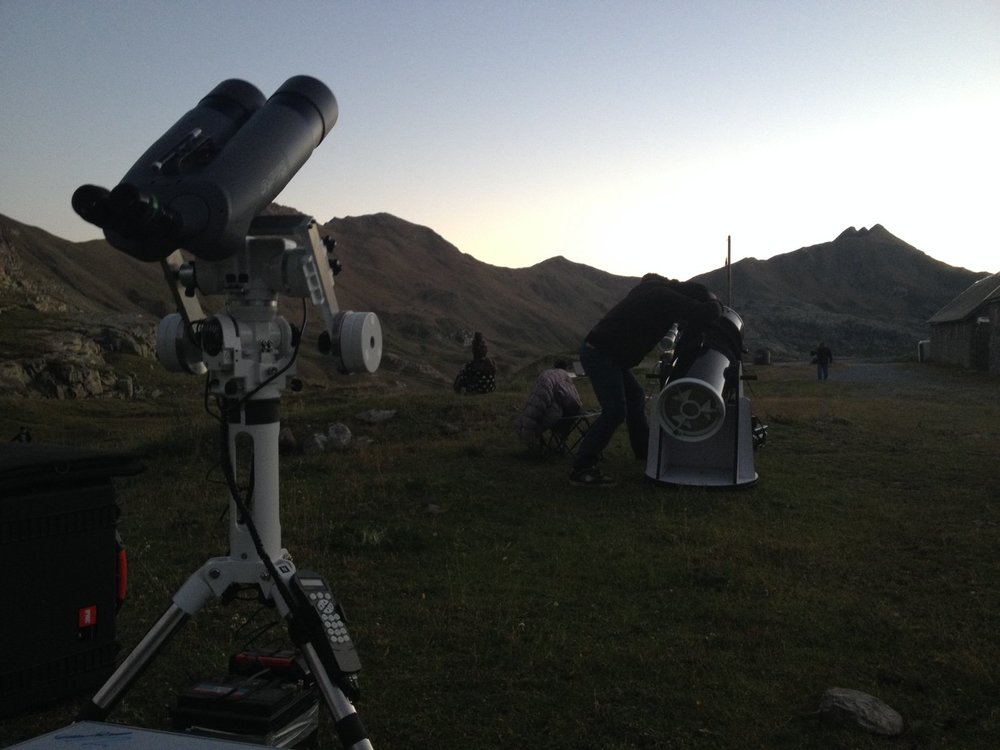

J'avais déjà posté sur le sujet en 2016 sur des 100mm sur Az eq5

coût de la platine 120€ usinée à la petite mécanique du coin ...très efficace.

desolé pour la qualité de la photo

J'ai peut être encore les plans....pour une 120 il suffit de rallonger un peu les bras compenser la dif de poids





Modifié 15 octobre 2019 par plugnprod

[Subwoof]

Oh ❤️



Si tu as encore les plans je suis preneur ! Et faudrait que je trouve quelqu'un pour usiner.



Si je peux avoir ça pour 120€ je signe !

[Subwoof]

Le 22/09/2019 à 10:40, Foldedol a dit :



Ah ok.

T'as du champ et une fourche. Je pige pas le projet GoTo 🙊



J'oubliai aussi, le confort du suivi en lunaire / planétaire à x 180



J'ai trouvé une équerre à brico machin. Faut juste que je trouve le temps de percer et couper aux bonnes mensurations.

[Foldedol]

Ah le suivi je comprends pour le coup.

[Subwoof]

Me revoilà.



J'ai donc trouvé mon bonheur dans un magasin de bricolage, une simple équerre. Un p'tit coup de forêt de 20mm:

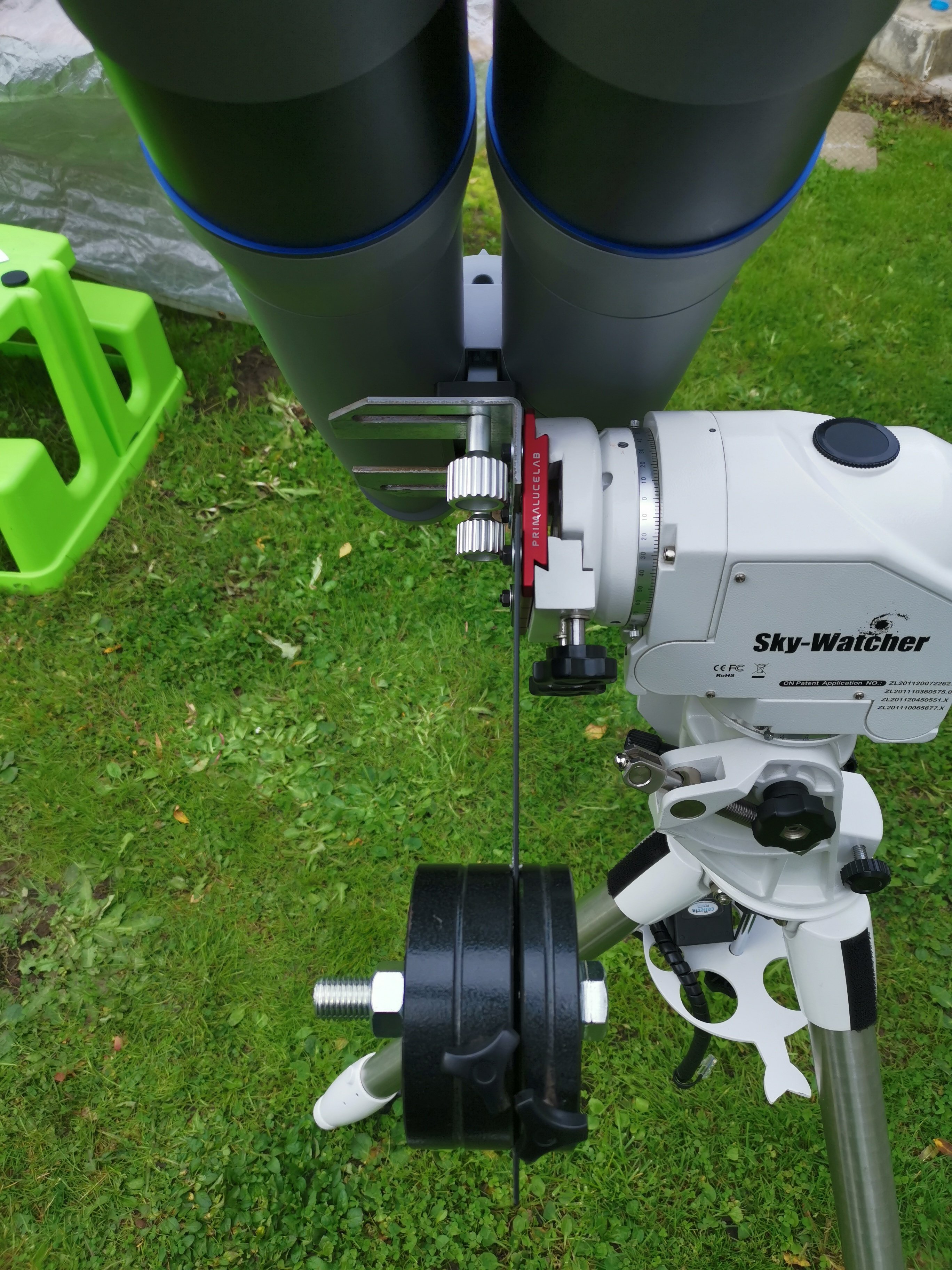

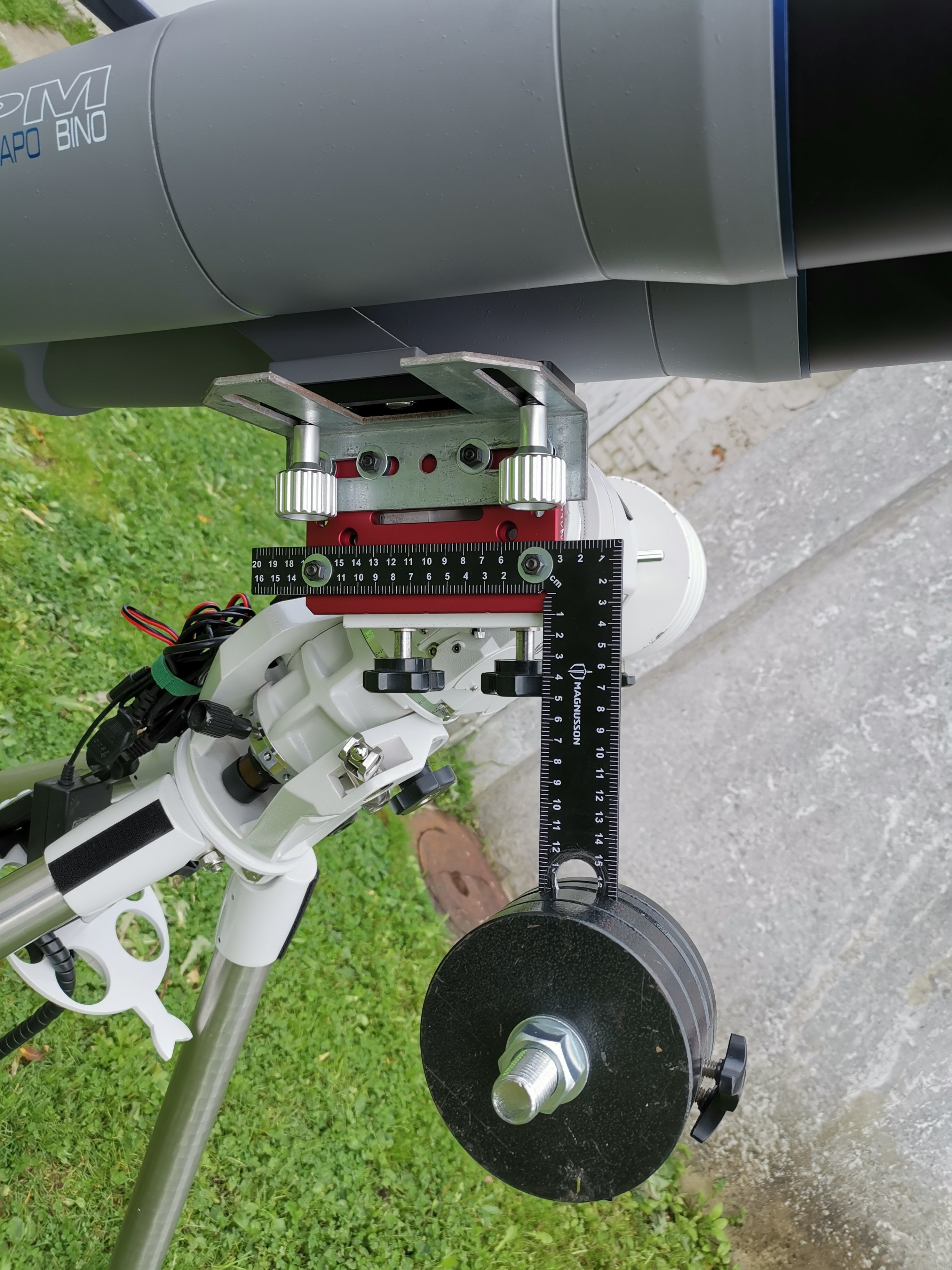

Monté, avec deux contrepoids de EQ3, et une vis M20, ça donne ça :





C'est parfaitement stable et rempli bien le travail.



J'ai choisi un équilibre d'inclinaison à 60°. C'est la moyenne à laquelle j'observe au vu des arbres qui m'entoure dans mon jardin. Mais percé plusieurs fois au cas où j'observe ailleurs.





Très content du résultat. Je vais pouvoir l'utiliser dès que... Ah bah non ici c'est nuageux depuis un bon mois

[Subwoof]

Me revoici ici, et ce sera sûrement le dernier test puisque j'ai pratiquement tous essayer en oculaire bino et j'ai trouvé mon setup final



Une paire que je n'ai jamais essayé sur une bino, mais toujours sur une tête bino (pour une raison inconnue d'ailleurs 🤔) et qui m'a toujours donné satisfaction. J'ai voulu les tester sur ma paire de jumelles pour voir si le résultats était aussi bon.



Les denkmier D14.



J'ai testé les LOA 3D qui ne me conviennent pas du tout, une sensation de malaise et de mal de tête dès les premières secondes d'observations, même en persistant, cela ne convenait pas à ma morphologie. Beaucoup en sont content donc c'est bien subjectif.

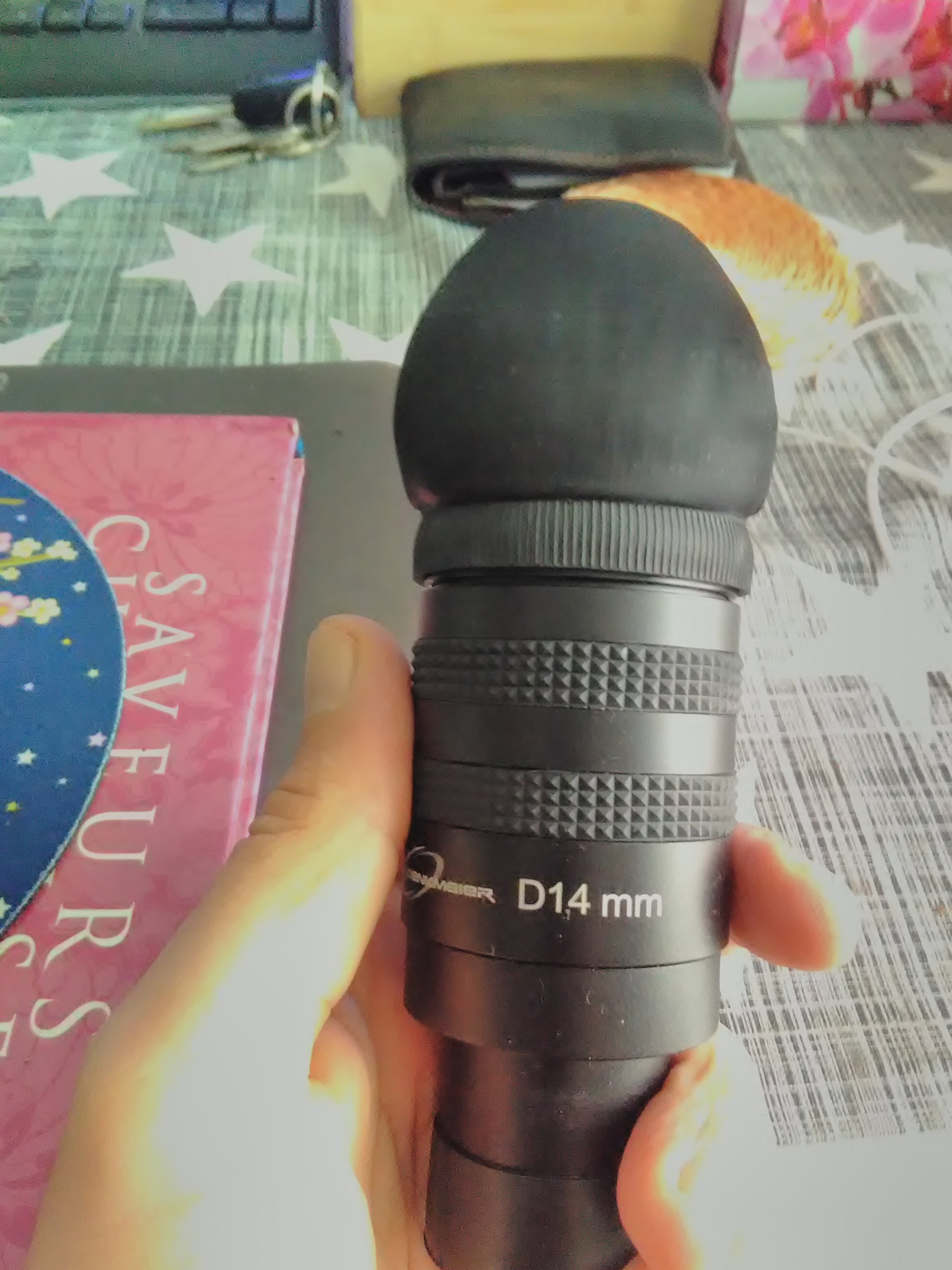

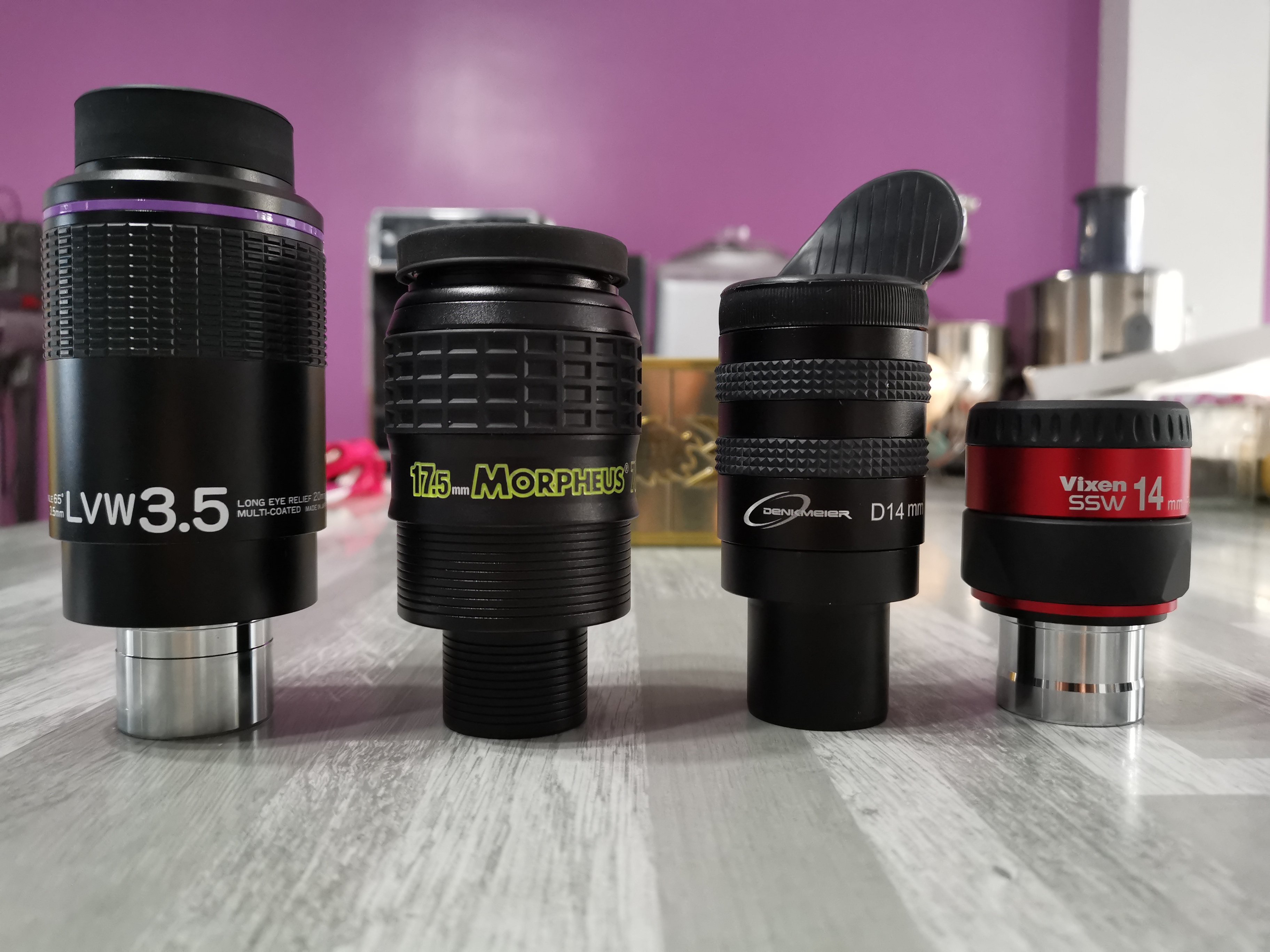

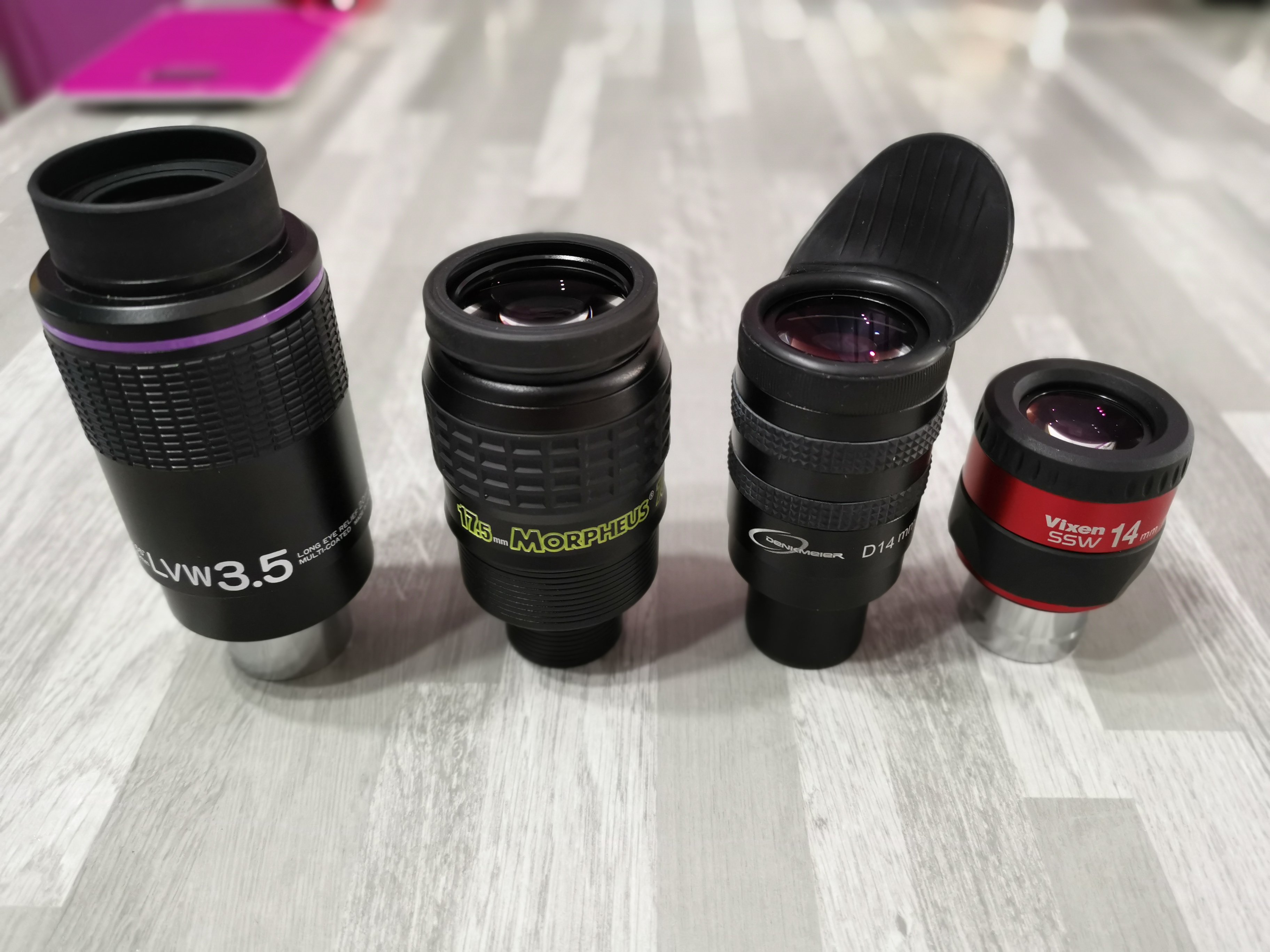

Les D14 donc. J'ai fait deux petites photos pour se rendre compte de la taille des bousins (LVW 3.5, Morpheus 17.5, Denkmeier 14, et SSW 14):







On voit la taille compact du SSW qui est un régal d'utilisation en bino (avantage à lui). Attention tout de même, plus on descend de focale et plus la taille s'agrandit (en restant très honnête !). Les LVW sont vraiment gros, mais utilisable sans soucis en bino, le nez passe tranquille grâce au 20mm de recul. Aucun soucis non plus pour les Morpheus et Denkmeier.

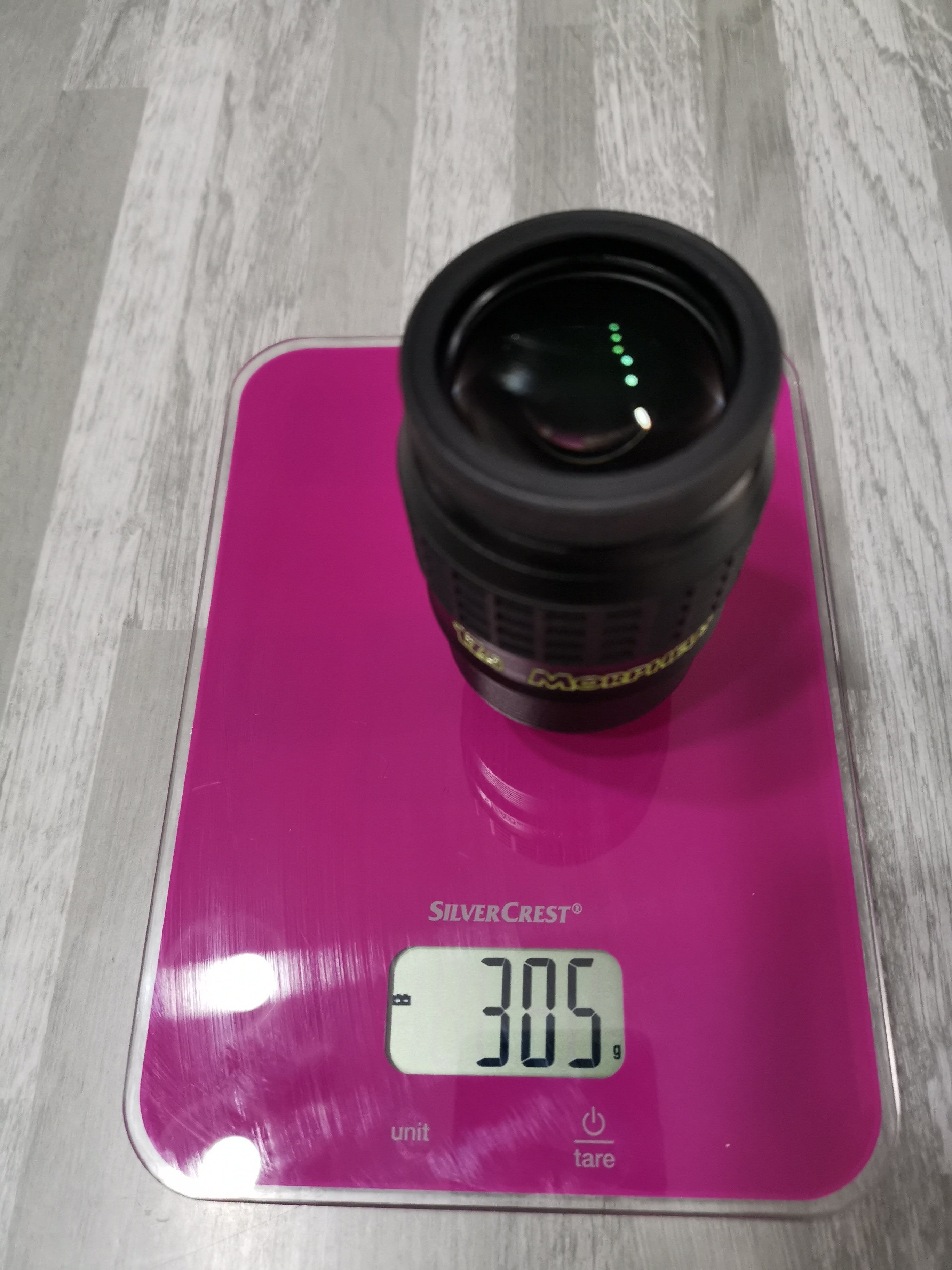

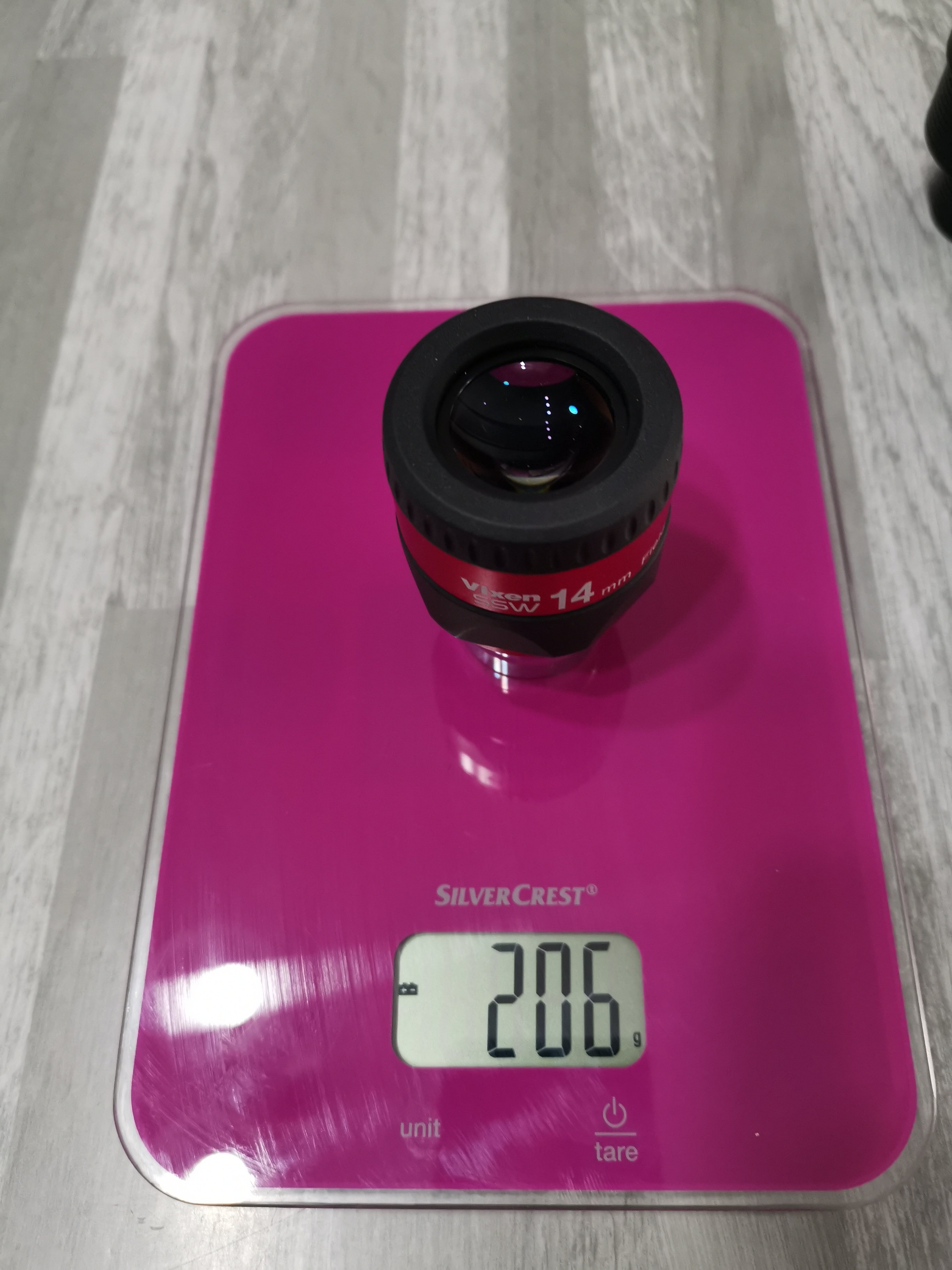

En terme de poids les D14 sont plutôt bien placés, pas loin des SSW (les LVW pèsent en moyenne 450g, très lourd pour une utilisation bino à mon avis, sauf si setup concordant en poids.):



Morpheus :

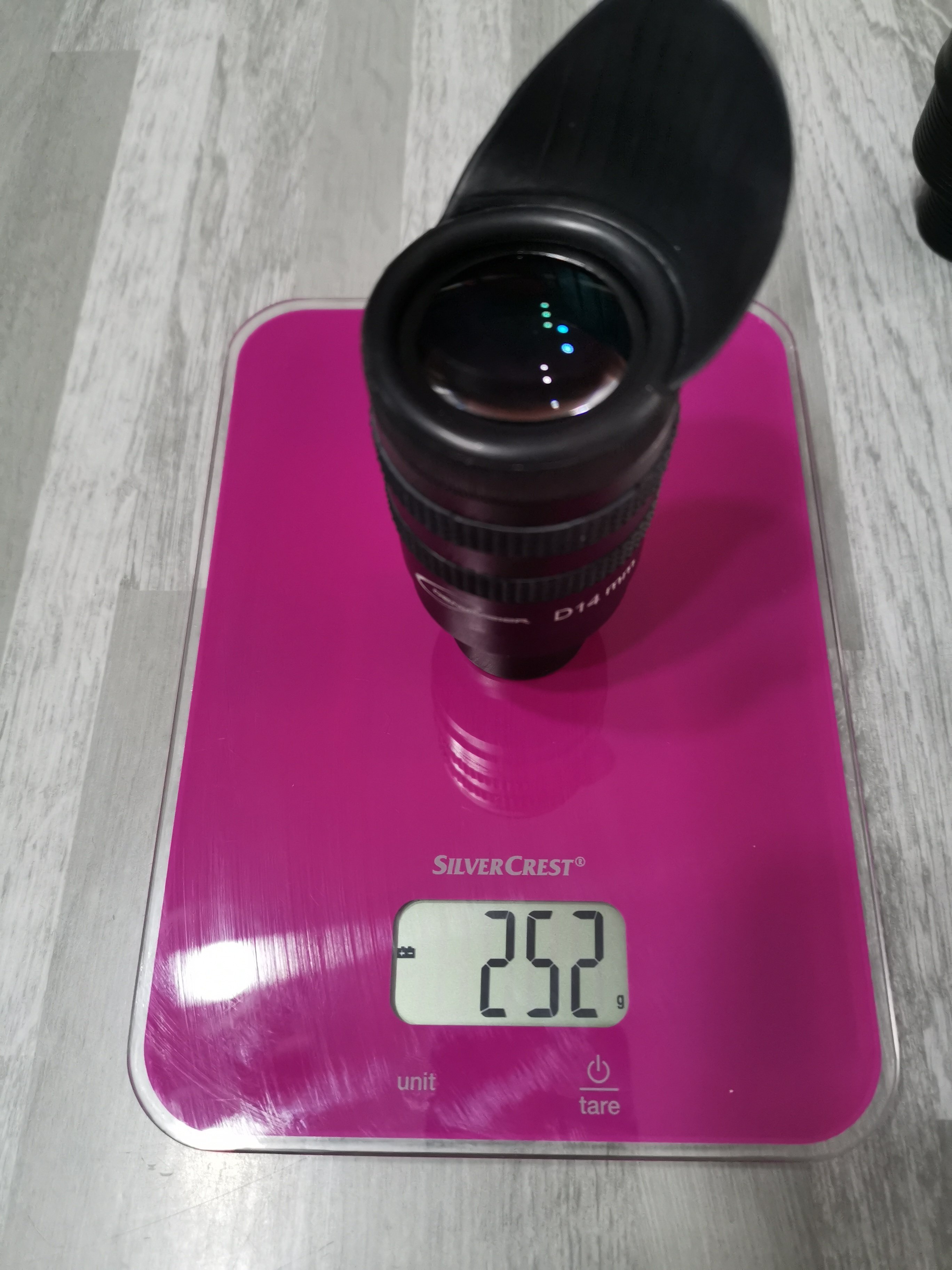

Denkmeier :



SSW:



En terme de poids je trouve que les 3 ont leurs place en bino. 300g me paraît le max moyen en terme de confort de manipulation.



J'ai fait test comparatif SSW vs D14. Je n'ai pas décelé de différence particulière au niveau transparence / piqué. Le champ oui forcément, 83°/65°. Mais il est vrai que pour aller chercher les 83° en bino...

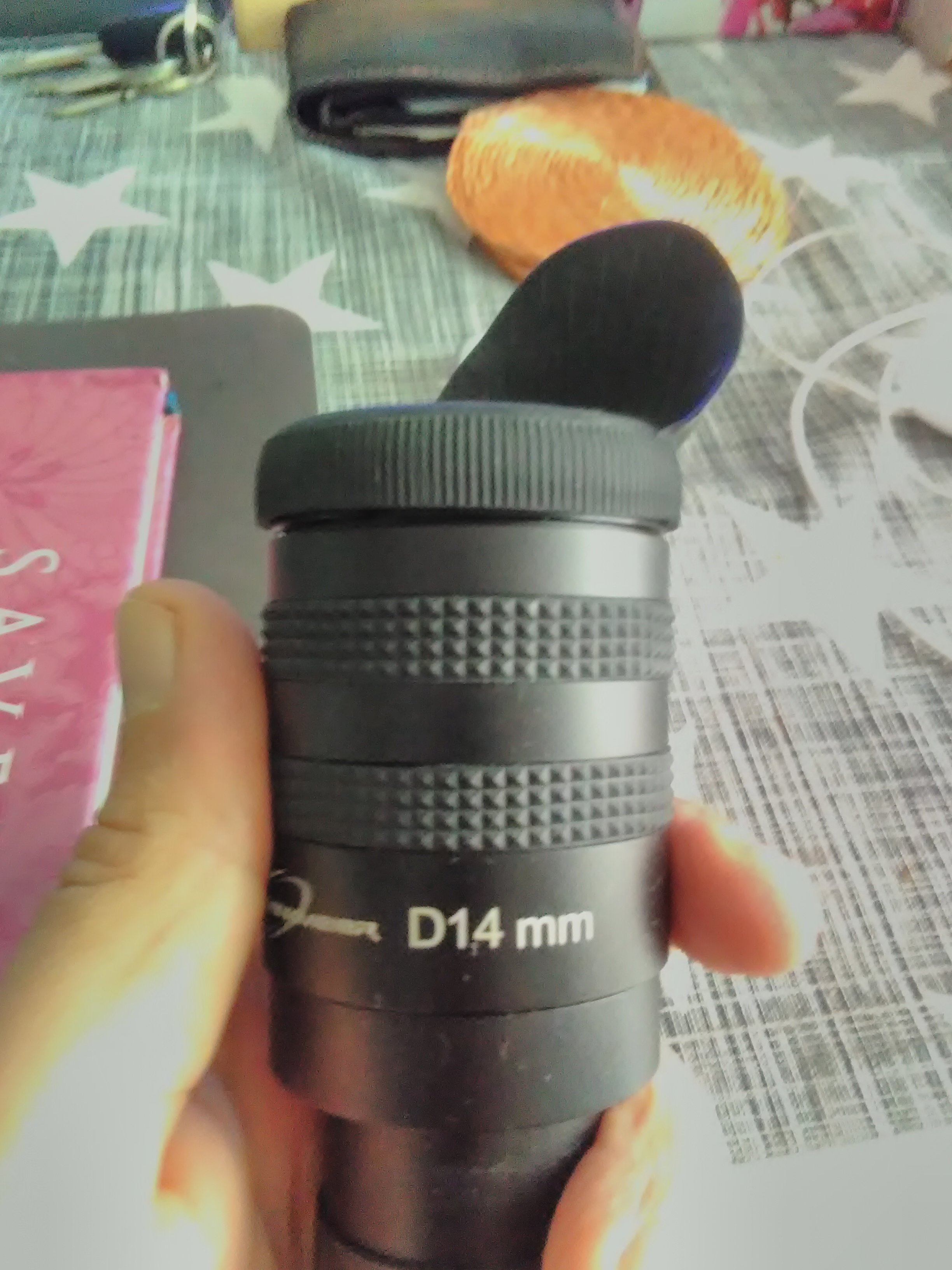

Concernant les bonnettes des D14, y'a du positif et du négatif.



Le placement est excellent, on le trouve plus facilement que les SSW (arg ça le tue d'écrire ça) , pas besoin de réglage de la bonnette (qui de toute façon n'est pas réglable). Le cache œil de la bonnette des D14 est génial et très appréciable ! MAIS, c'est un peu chiant.



Pourquoi donc ?



Parce que quand vous faites la mise au point, l'oculaire tourne dans le PO et la bonnette avec. Il faut donc faire la mise au point, puis desserrer un poil le PO, puis tourner l'oculaire pour avoir la bonnette comme il faut. Concrètement on ne le fait qu'une fois, mais si on change plusieurs fois d'oculaires dans la soirée ça peut vite être soûlant. Sur une paire de bino où j'ai la bougeotte, ça me gêne, chose que je ne me dérangeait pas sur mon setup SCT / D14 en planétaires/ lunaire.



S'ils avaient choisi une bonnette identique, mais glissante pour pouvoir les replacer ! C'était juste parfait !



A noter aussi qu'il est dommage que Mr.Denk (je ne sais plus son nom) n'etoffe pas plus sa gamme. Parce que 32 /21/14 c'est tout de même juste si on désire une pano homogène. Peut être pas assez d'interessés ?



Ce que je retiens de mes expériences et test, c'est qu'en vision bino je place un classement comme ceci en terme de confort d'utilisation (subjectif) :



- Vixen SSW

- Denkmeier (à condition, bonnette placées ou rabatues)

- Morpheus et LVW

- Explore scientific 82° et panoptic 24





En terme de transparence les explore scientific sont un poil en dessous de tous les autres.



Niveau optique, à part les ES avec leur transparence, je pense qu'il faut passer plusieurs heures de comparaison pour y voir une différence. À ce très faible niveau de différence, je choisis le confort.



Voilà voilà, encore une fois c'est subjectif, d'autres personnes ont sûrement des avis différents . (et vous pouvez donner votre avis bien sûr ! Ça complète le post).

[jj06]

Bonsoir Subwoof,

Les oculaires qui actuellement me donnent le plus de satisfaction au niveau confort se sont 1 les docter UWA 12,5, 2  les Vixen LVW 22 et 3 les panoptic 24.

Les docter sont chers et lourds mais la qualité est bien là. Heureusement que mon 400 supporte le poids de ces oculaires.

J'avoue qu'ils sont trop lourds pour être utilisés sur mes autres tubes.





[Subwoof]

Salut JJ !



Merci pour ton retour.



J'ai dis à ma femme y'a deux jours que j'avais bouclé définitivement ma valise d'oculaires après 4 ans de recherche, de test, d'achats, et que je ne testais plus rien. Trouvé mon setup final ultime en bino et mono!



J'ai fait une promesse, je n'achète plus (d'oculaires j'ai précisé 😜), croix de bois, crois de fer.





Et voilà que tu débarque avec un des rares oculaires où je n'ai pas mis l'œil derrière 😂, les Docter.



Tout le monde en fait l'éloge, j'avoue que j'adorerai mettre les yeux derrière, mais non. Je suis devenu sage 😇



Je veux bien que tu pèses le Docter et que tu me donne le poids quand tu auras 5 min à tuer. Et si cela ne te dérange pas bien sûr, c'est la curiosité qui parle



[Apollyn]

@Subwoof



Bonjour à toi, je me permet de rebondir sur ceci:

Le placement est excellent, on le trouve plus facilement que les SSW (arg ça le tue d'écrire ça) , pas besoin de réglage de la bonnette (qui de toute façon n'est pas réglable). Le cache œil de la bonnette des D14 est génial et très appréciable ! MAIS, c'est un peu chiant.



Pourquoi donc ?



Parce que quand vous faites la mise au point, l'oculaire tourne dans le PO et la bonnette avec. Il faut donc faire la mise au point, puis desserrer un poil le PO, puis tourner l'oculaire pour avoir la bonnette comme il faut. Concrètement on ne le fait qu'une fois, mais si on change plusieurs fois d'oculaires dans la soirée ça peut vite être soûlant. Sur une paire de bino où j'ai la bougeotte, ça me gêne, chose que je ne me dérangeait pas sur mon setup SCT / D14 en planétaires/ lunaire.



C'est étrange , y aurait-il plusieurs modèles de Denkmeier? J'utilise avec bonheur une paire de 21 et de 14 en bino (Denkmeier aussi) et la bonnette tourne sur l’oculaire. Du coup je n'ai jamais eu besoin de desserrer le P.O pour repositionner la bonnette. Je fais la mise au point, l’oculaire tourne, et une fois fait, il me suffit juste de tourner la bonnette.







Ou alors j'ai raté qqch dans ma lecture de ton post.

Modifié 25 novembre 2019 par Apollyn
ajout photos pour plus de clarté

[Subwoof]

Très intéressant !



Les miens ne tournaient pas, ou alors il aurait fallu que je force un poil 🤔



En premier abord j'avais essayé et cela ne me semblait pas tourner, j'aurai peut être dû forcer un peu.



Merci pour ton retour en tout cas c'est intéressant. Si d'autres peuvent intervenir, je suis curieux.

[jj06]

Bonsoir Romaric,

Il pèse quand même 520g! Même si tu as fait cette promesse à ta femme j'ai comme l'impression que tu voudrais les essayer 😀Comme tu le sais, j'ai pas mal d'oculaires même après avoir beaucoup revendu.Si je devais en garder quelques uns je pense qu'ils en feraient parti même si ils ne sont pas adaptés sur sur tout mes instruments

Ça commence à faire du poids 2 docter +la bino. Je te dis pas la prise de tête pour l'équilibrage de ma Takahashi 128 ou bien de mon Intes MN86 qui tournait dans ses anneaux au risque de les retrouver au sol.Il me fallait donc d'autres oculaires plus légers.  J'utilise  les Nikon SW 10 et 17,2  sur l 'Intes MN86 et les TV delite 13 et 18,2 sur les petits Maksutov et lunettes. .Au final les Panoptic 24 passent sur tous mes instruments et le champ est suffisamment important pour se faire plaisir . Ils sont parfaits aussi pour faire du solaire.

.

Sur une paire de jumelles volumineuse comme la tienne c'est sans doute jouable d'utiliser 2 docter (mais avoir l'info pour savoir si la Map est possible)et tu n'as pas le poids de la bino en plus.

Jean-Jacques

[Subwoof]

520g c'est jouable. Mais déjà les LVW à 450g je suis obligé de serrer plus les freins. Pas pratique tout de même quand on jongle entre différents poids des paires d'oculaires.

[jj06]

Effectivement, l'équilibrage est des plus plus délicat quand on observe au zénith avec une paire de jumelles. J'ai vu ton petit bricolage avec l'équerre et le poids; c'est pas mal du tout.



[Foldedol]

D'où la grande idée de Nikon de s'interdire le zénith d'emblée 🙃

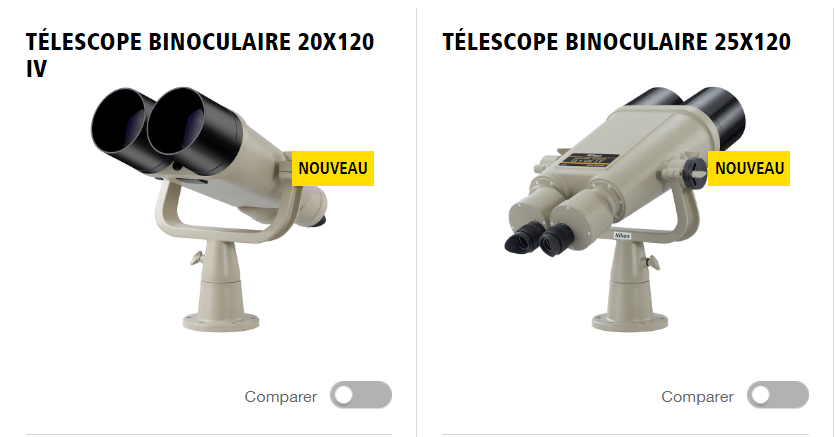

Des nouveautés au catalogue apparemment ;

"... rotation horizontale avec azimut à 360˚ et une inclinaison entre -30˚ (vers le bas) et +70˚ (vers le haut)"



Modifié 27 novembre 2019 par Foldedol

[jj06]

En face, BobSaintClar parle justement de ces Nikon dans son reportage.

[Phanou47]

Bonjour

Je regarde votre sujet avec intérêt, car je regarde du côté des 100 en semi apo,

ou peut-être les ED.

stephane

Modifié 30 novembre 2019 par Phanou47

[Subwoof]

Je reviens d'une sortie lunaire. Les jumelles ont encaissé les 3.5mm sans broncher. Surpris car habituellement je me sens mieux dans les 5mm. La Lune était bien haute, ce qui explique sûrement les bonnes conditions.



J'ai envie de tenter de descendre de focale, je vais m'orienter dans un premier temps vers des 3mm.



(oui je sais, j'ai promis de ne plus acheter d'oculaires.. Je vous vois là, à me le rappeler en jurant derrière votre écran )



Bref x188 aucun soucis (je rappelle que j'ai pris l'option réglage collim à x160).



Le 30/11/2019 à 23:05, Phanou47 a dit :

Bonjour

Je regarde votre sujet avec intérêt, car je regarde du côté des 100 en semi apo,

ou peut-être les ED.

stephane



Alors Stephane, as tu sauté le pas ?
