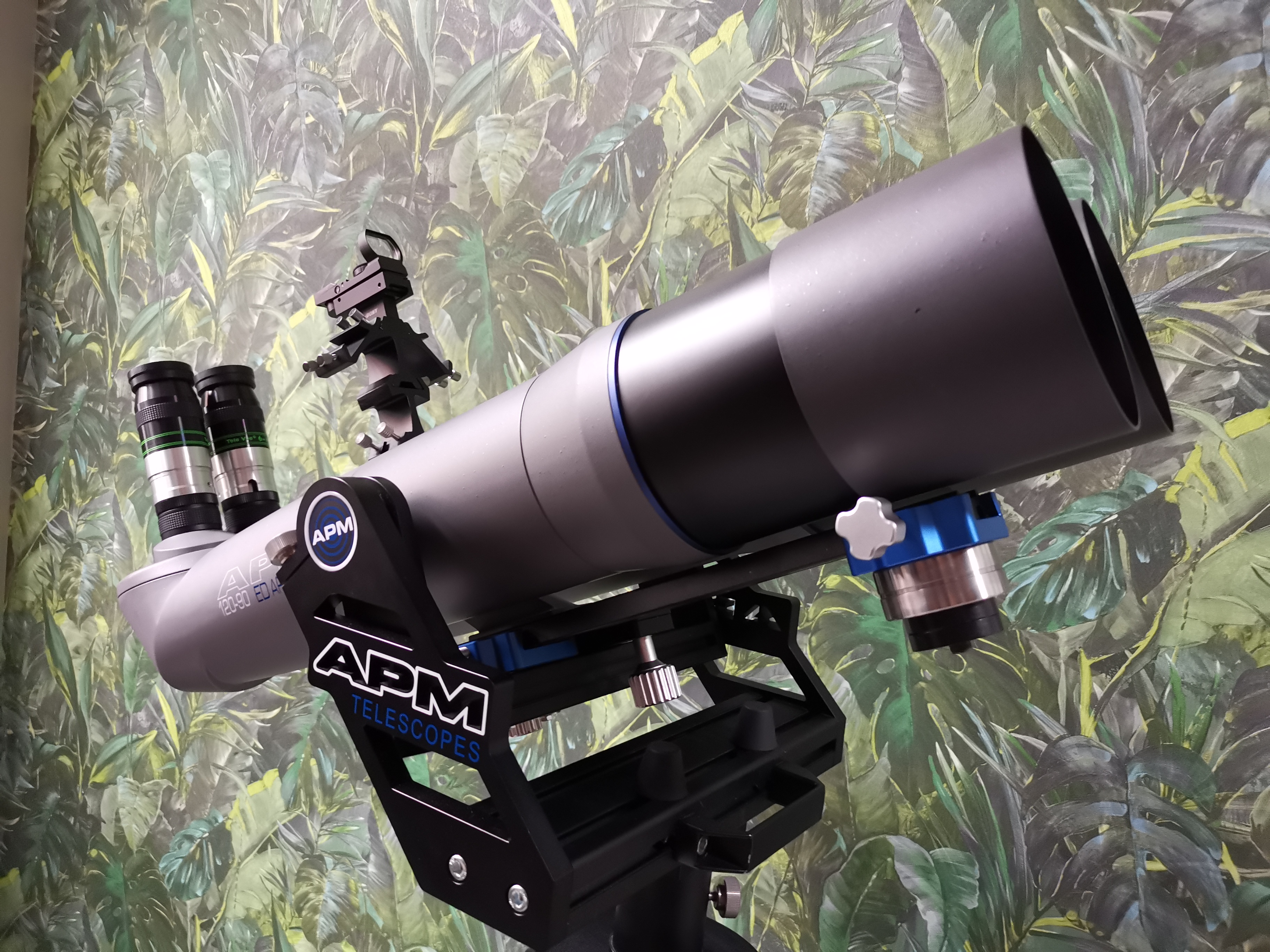

Jumelles APM 120 SD 90° / Fil rouge : impressions, tests, partage.

[Subwoof]

Et bien justement, je ne le peux pas



Je n'ai jamais possédé de 100mm. En jumelles je suis passé de 80 à 120 directement.



Ce qui est sur c'est que la mise en place est super rapide, donc hyper maniable, voir vidéo que j'ai posté précédemment et que tu gagne une demi magnitude.



Pour le setup je ne sais pas ce que tu as, mais la fourche des 100 et 120 est identique il me semble.



Maintenant, est ce que cette grosse différence de prix en vaut la chandelle ? Là, chacun aura sa propre réponse



[marcd]

Je me doutais bien que la réponse ne pouvait être catégorique!!!

J'ai une fourche Binoptic (une des dernières) sur un pied Manfrotto 161MK2B  qui doit bien fonctionner avec une 120....

marc

Modifié 6 mai 2021 par marcd
erreur

[Subwoof]

il y a 18 minutes, marcd a dit :

Je me doutais bien que la réponse ne pouvait être catégorique!!!

J'ai une fourche Binoptic (une des dernières) sur un pied Manfrotto 161MK2B avec rotule 701HDV qui doit bien fonctionner avec une 120....

marc



Large! Je l'utilisais sur un trépied Manfrotto 028B qui supporte 12kg! La fourche Binoptic pareil, c'est du très bon



[Subwoof]

Me revoilà avec le système peaufiné.



J'ai essayé avec un contrepoids de 1kg, c'était trop lourd. J'ai acheté un contrepoids de 500g, trop léger



J'ai donc estimé avec des petits tests qui me fallait entre 200 et 250g environs de plus des 500g, soit 700/750g. J'ai donc pris 2x100g de contrepoids supplémentaires .

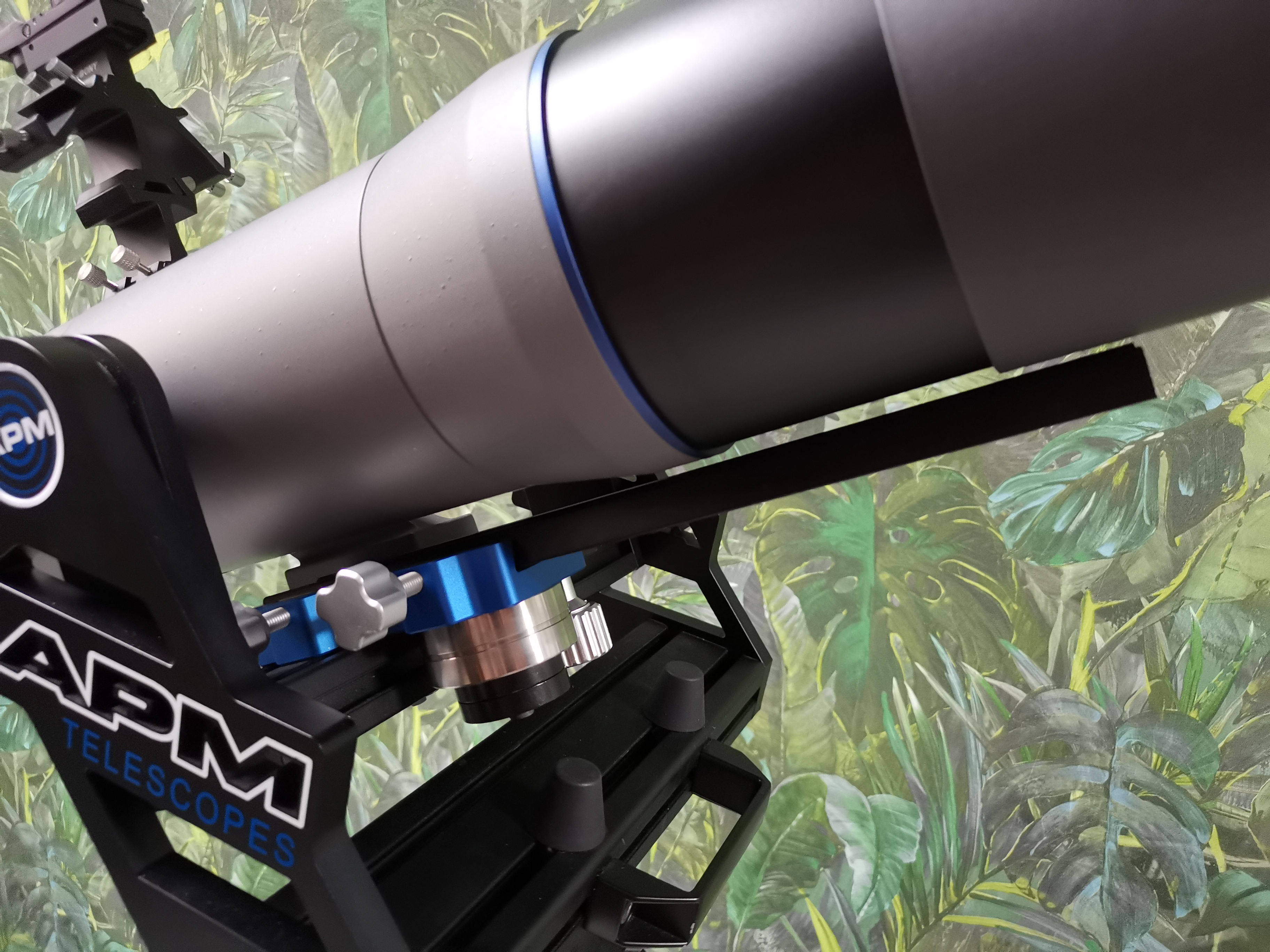

Photo du montage:





Et comme ça, c'est presque parfait. J'explique, en photo et en vidéo pour comprendre comment c'est équilibré



Position Ethos 6 et 8:



Photo:



Vidéo de l'équilibre :



Pas mal hein



Position Panoptic 24:



Photo:



Vidéo de l'équilibre:





Bah c'est parfait



Donc je peux passer des Ethos 8 et 6 aux petits oculaires facilement, juste en coulissant le contrepoids. Ça nécessite tout de même de serrer les freins entre chaque changements d'oculaires bien entendu.





Position Ethos 3.7:





Seul point légèrement négatif. Ils sont un poil plus lourd et l'équilibre se fait moins.



Video de l'équilibre :



Ça reste parfaitement fluide malgré le fait qu'on doit resserrer un peu les freins. Pour comprendre réellement pourquoi ça reste tres fluide je vous mets une vidéo des Panoptic 24 sans contrepoids, d'origine.





Après ça on se dit que c' est pas si mal avec les Ethos 3.7





Ps:



Info qui me semble intéressante, une Barlow x2 sur ces jumelles ne sont pas compatibles. Aucun oculaire que je possède ne permet d'avoir la MAP avec. Moi qui voulait barloter les Ethos 6 🙈



[Subwoof]



[Laurent 78]

@Subwoof



Bonjour, je suis - l'heureux - propriétaire d'APM 100 SD 90°.

Malheureusement et pour des raisons professionnelles, je n'ai pour le moment pas le temps d'utiliser mes jumelles à fond. Toutefois, quand j'en dispose d'un peu, je tente d'observer les cibles les plus faciles, en l'occurrence Jupiter et Saturne. Pour améliorer mon expérience je souhaite acheter des oculaires avec une faible focale. Un vendeur m'a propose des PENTAX XW 3,5 mm. Qu'est ce que tu en penses? J'aurais préféré les SSW 3,5 mm, mais c'est une denrée rare! Après, je vois que tu as l'air satisfait de tes ETHOS 3,7 mm, mais par contre pour le coup va falloir que je négocie sec avec mon ministère des finances.

Je te remercie d'avance de ton retour.

Bonne journée à toi



[Subwoof]

il y a 47 minutes, Laurent 78 a dit :

@Subwoof



Bonjour, je suis - l'heureux - propriétaire d'APM 100 SD 90°.

Malheureusement et pour des raisons professionnelles, je n'ai pour le moment pas le temps d'utiliser mes jumelles à fond. Toutefois, quand j'en dispose d'un peu, je tente d'observer les cibles les plus faciles, en l'occurrence Jupiter et Saturne. Pour améliorer mon expérience je souhaite acheter des oculaires avec une faible focale. Un vendeur m'a propose des PENTAX XW 3,5 mm. Qu'est ce que tu en penses? J'aurais préféré les SSW 3,5 mm, mais c'est une denrée rare! Après, je vois que tu as l'air satisfait de tes ETHOS 3,7 mm, mais par contre pour le coup va falloir que je négocie sec avec mon ministère des finances.

Je te remercie d'avance de ton retour.

Bonne journée à toi





Salut Laurent,



Félicitations pour ton achat ! J'ai testé ces 3 paires, si tu regardes un peu dans le fil tu retrouveras mes avis perso.



Je suis resté sur les ethos effectivement, mais c'est lourd ! Faut bien serrer les freins ou mettre un système de contrepoids.



Les SSW bon, tout le monde connaît mon enthousiasme à ce sujet. Légers, compacts, idéal pour la bino.



J'ai testé les Pentax XW, mais en 20mm. Je les ai bien apprécié aussi.



L'idéal serait de tester, et de faire attention à l'écartement interpupillaire !



Bon courage pour tes choix



[Subwoof]

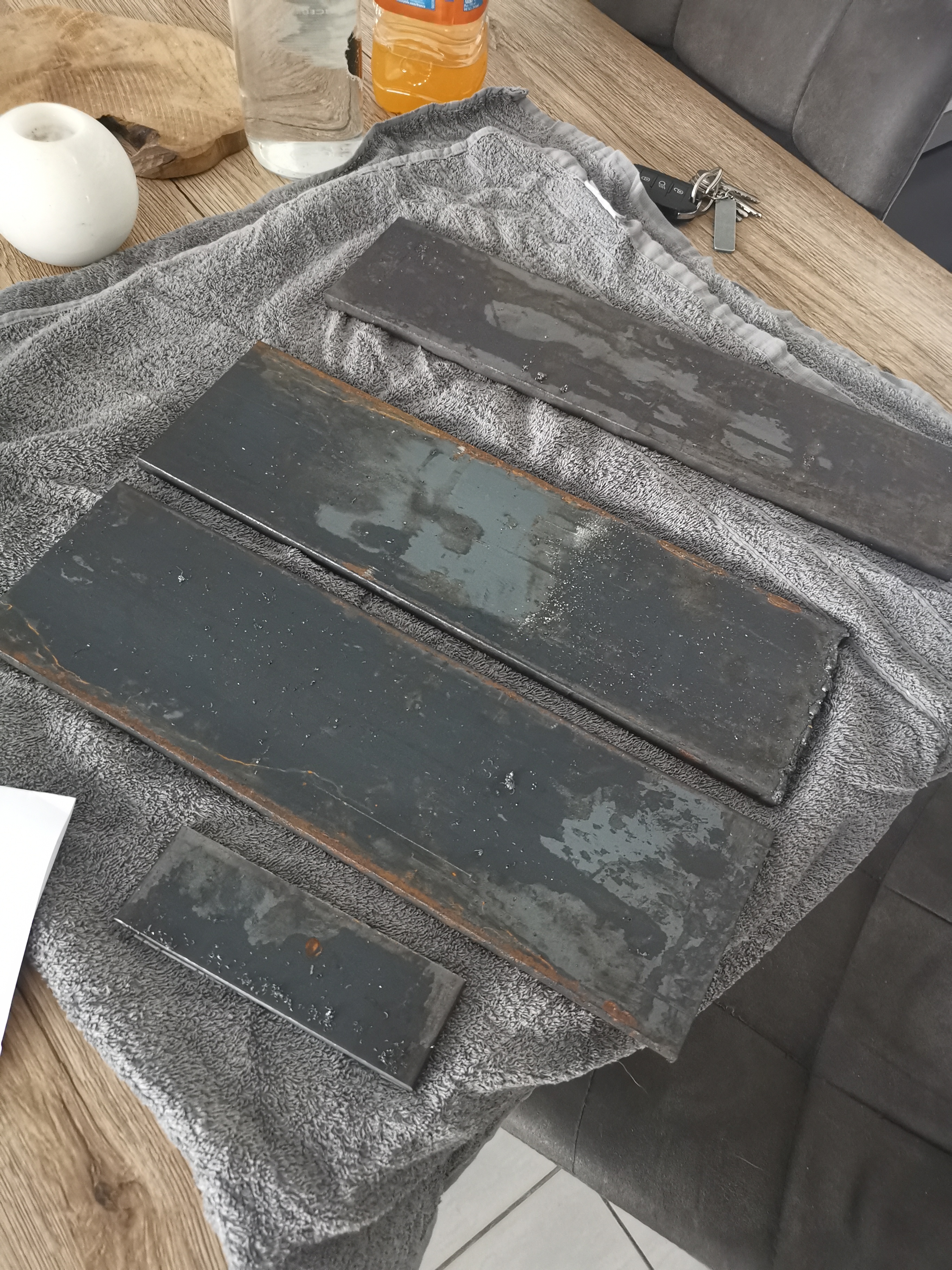

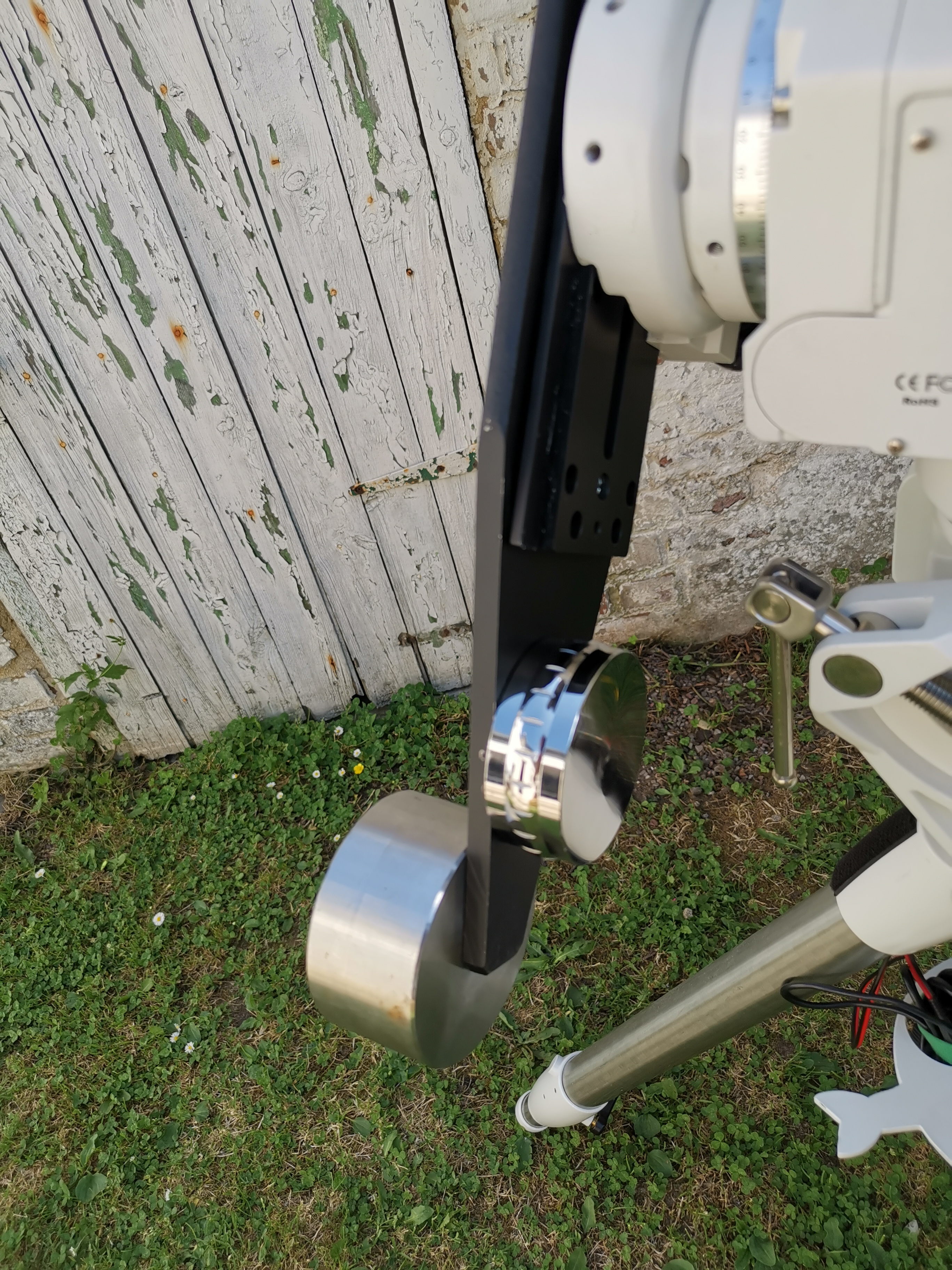

Premier prototype :





L'équilibre est pas mal, largement suffisant pour mon utilité.





Par contre tout en métal, c'est louuuuurd. On est très loin du grab'n'go. Par contre le coup est faible, 32€ de métal et 60€ de queue d'arronde Losmandy. Je dois encore peaufiner pas mal de choses. Mais l'idée est là.

[dob250]

L'efficacité est là, ça restera une gros bébé, mais avec le rajout de deux roues tu va pouvoir te balader avec

[Subwoof]

Le 11/06/2021 à 11:55, dob250 a dit :

L'efficacité est là, ça restera une gros bébé, mais avec le rajout de deux roues tu va pouvoir te balader avec



Je viens de peser le support, 11.1 kg... C'est juste pas possible, on arrive presqu'au poids de la tête de l'azeq6.... 34 kg à déplacer en une fois, ça pique.



Je vais travailler sur Onshape sur un modèle plus léger et l'envoyer à la découpe. Idéalement, faudrait diviser par deux le poids pour que ça reste acceptable.

[dob250]

Il y a 5 heures, Subwoof a dit :



Je viens de peser le support, 11.1 kg... C'est juste pas possible, on arrive presqu'au poids de la tête de l'azeq6.... 34 kg à déplacer en une fois, ça pique.



Je vais travailler sur Onshape sur un modèle plus léger et l'envoyer à la découpe. Idéalement, faudrait diviser par deux le poids pour que ça reste acceptable.

Oui c'est certain que le poids est un gros frein pour la déplacer. A suivre donc...

[Subwoof]

Bon me revoilà.



Plusieurs points négatifs :



- Le système de contrepoids avec tige à insérer me paraît chiant à mettre en place à la longue.

- il ne permet pas non plus un équilibrage entre les différents poids d'oculaires (lourds => ethos, légers => SSW, pano et morph)

- toujours ce poids énorme de 11.1kg...



Donc j'ai travaillé sur une découpe laser des différents éléments, pour tailler dans la masse et retirer un maximum de poids sur le support.

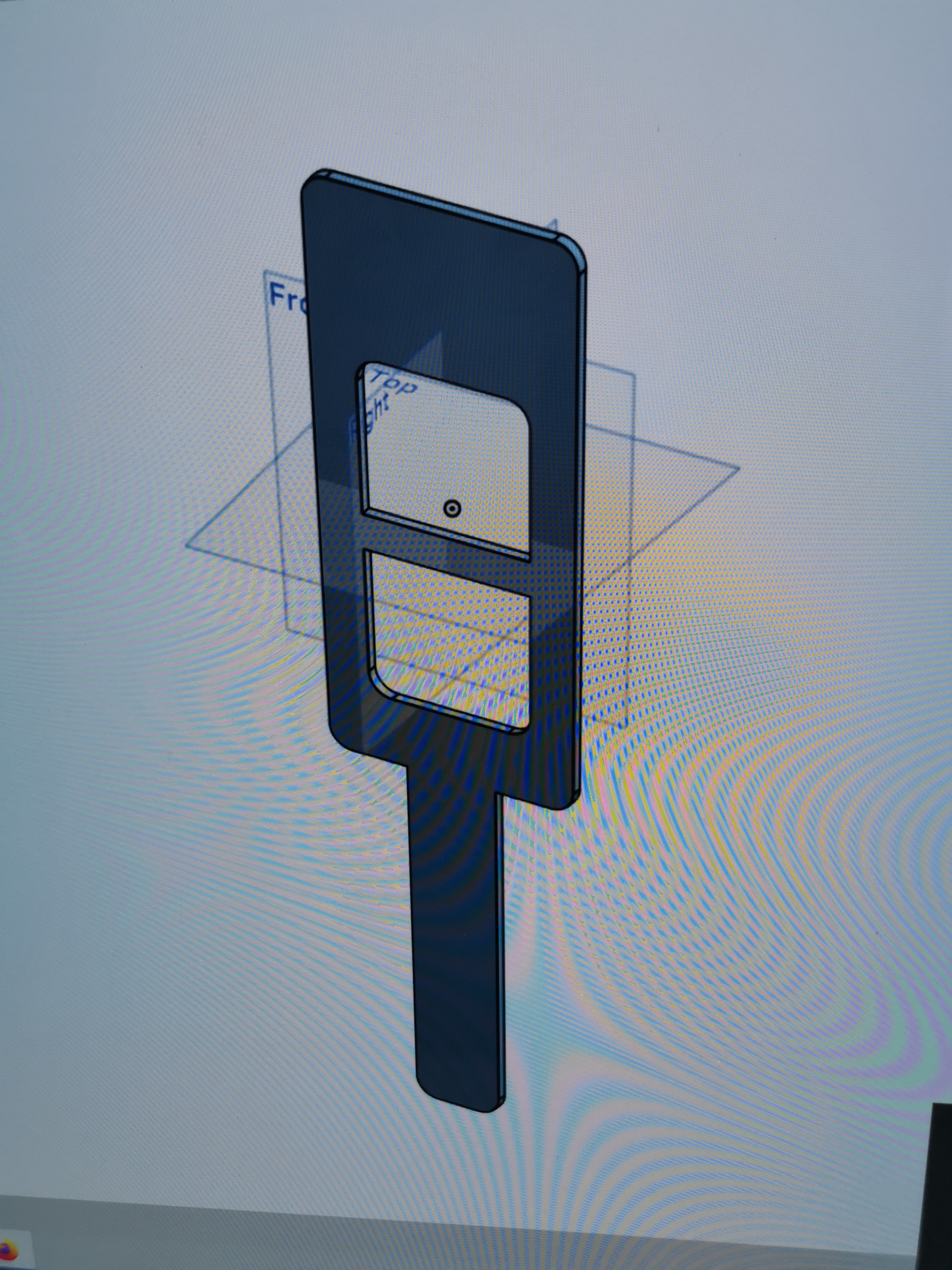

Côtés du support en U:

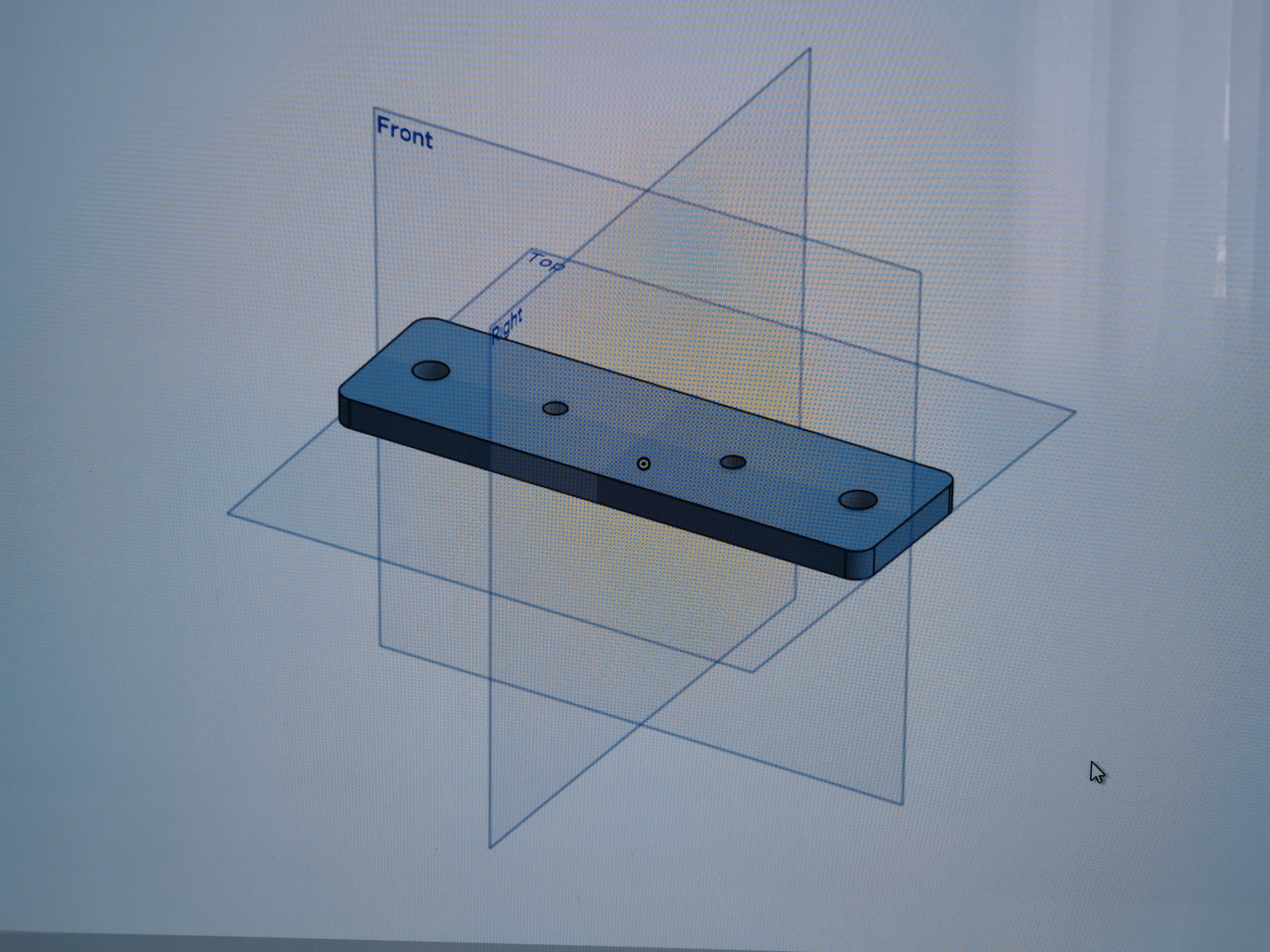

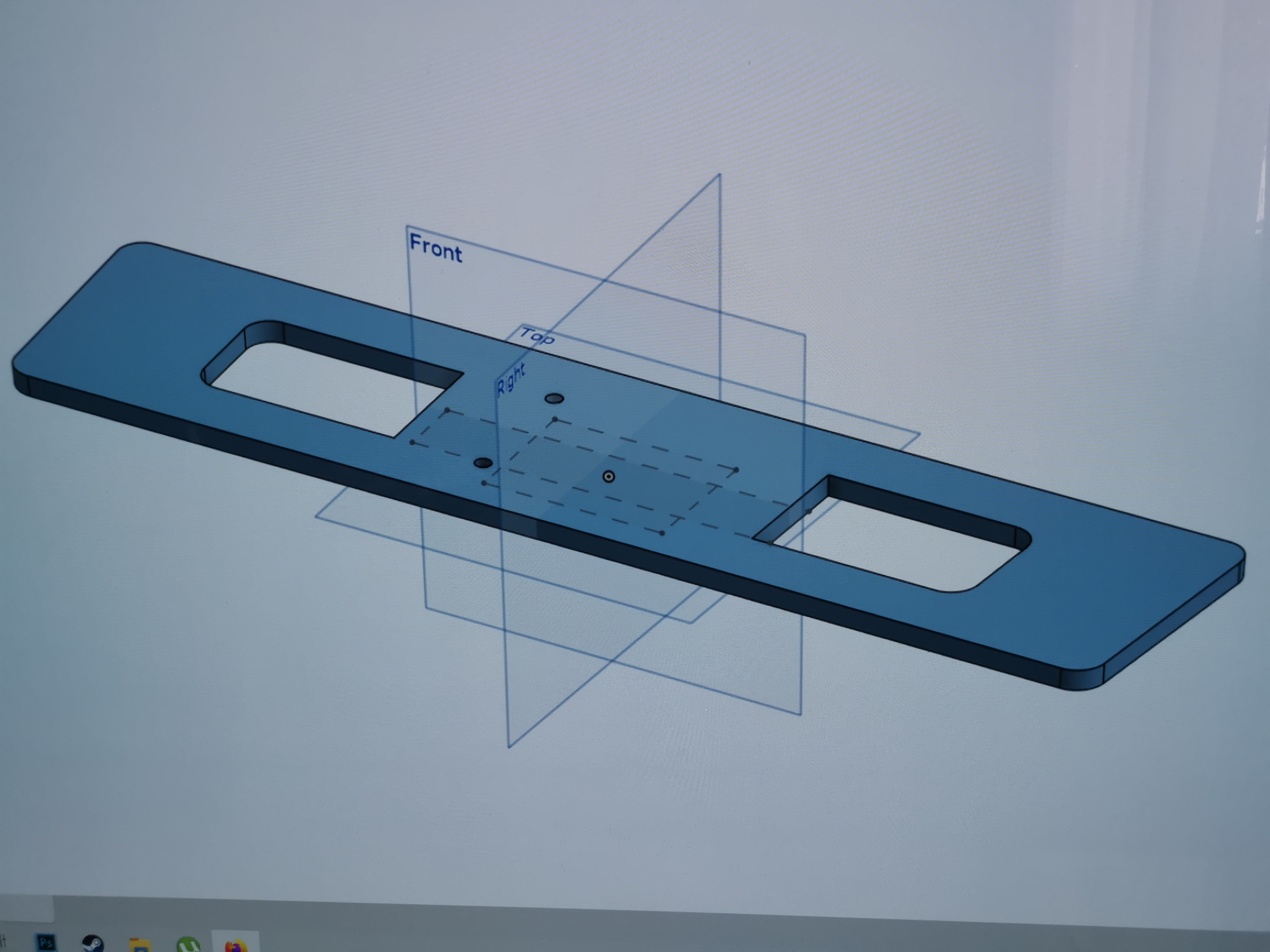

Dessus du support:

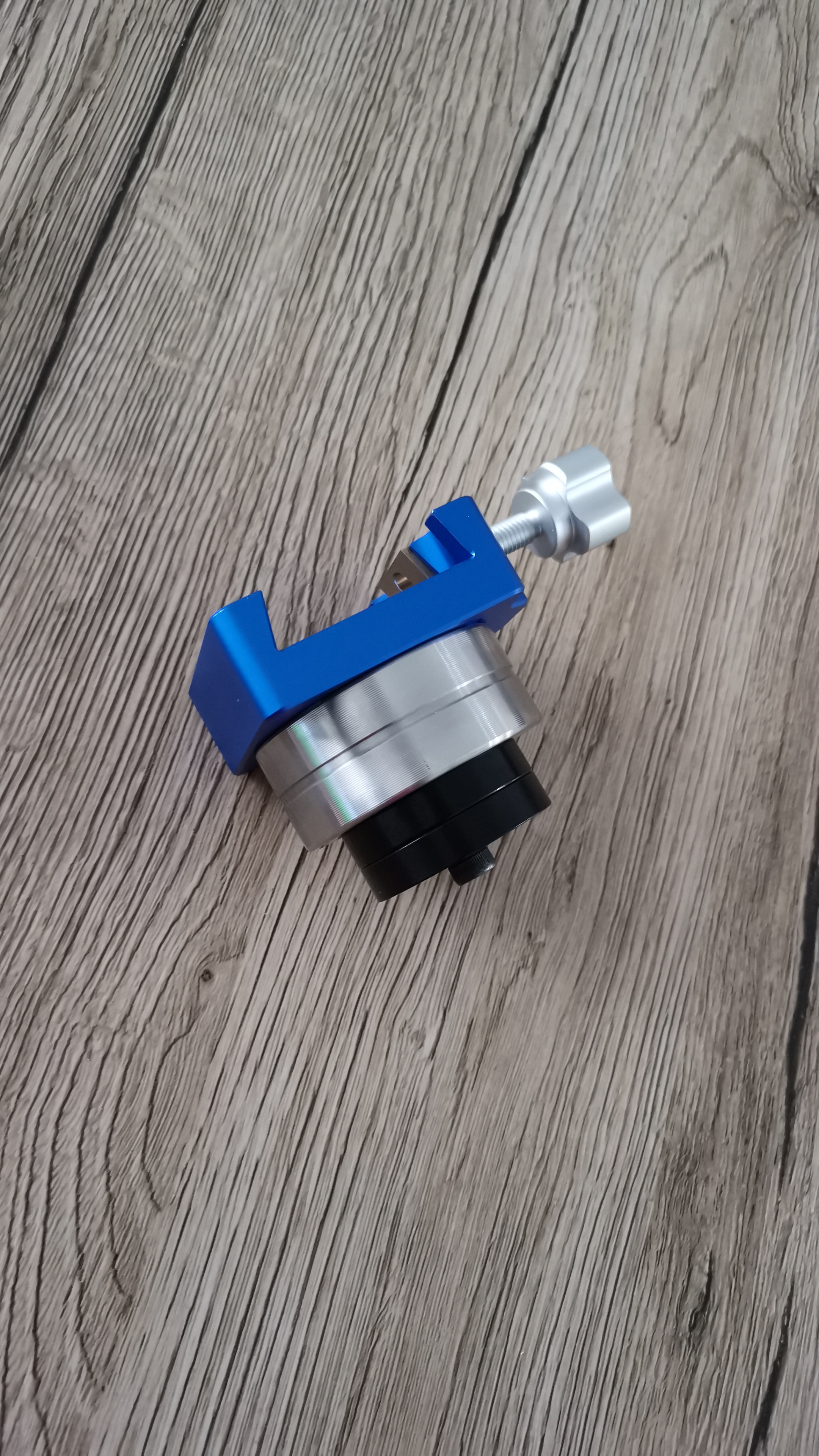

Le petit support permettant une attache rapide des jumelles:





Le poids serait presque divisé par 2 en jouant également sur les épaisseurs des côtes. La commande est déjà passée, j'espère recevoir ça sous la semaine et que tout colle parfaitement à mes besoins



On remarque que sur le plan du côté du support n'apparaît pas de quoi mettre une tige pour contrepoids. C'est normal. J'ai décidé de simplifier en mettant des contrepoids magnétiques. Facile à déplacer, rendant bien plus simple l'utilisation. Je possédais déjà 2 contrepoids de 3kg, j'en ai acheté deux autres de 1kg2.



Résultat,



Position avec oculaires lourds:



Position avec oculaires légers :



Me reste plus qu'à recevoir la marchandise pour tester tout ça



[dob250]

Le projet avance je vois cool

Je suis aller vite fait sur onshape je n'ai compris d'un premier abord comment tu l'utilisais ? Tu créé ta demande sur le site d'après les plans sur un logiciel dédié ?

[Subwoof]

il y a une heure, dob250 a dit :

Le projet avance je vois cool

Je suis aller vite fait sur onshape je n'ai compris d'un premier abord comment tu l'utilisais ? Tu créé ta demande sur le site d'après les plans sur un logiciel dédié ?



Faut créer un compte, c'est gratuit et public.



Et après tu regardes quelques vidéos sur le net pour te former 😅



J'ai franchement galeré au début, c'est pas super intuitif.



[dob250]

Il y a 2 heures, Subwoof a dit :



Faut créer un compte, c'est gratuit et public.



Et après tu regardes quelques vidéos sur le net pour te former 😅



J'ai franchement galeré au début, c'est pas super intuitif.



Ça le rassure c'est ce qu'il me semblait mais le résultat est là

[Subwoof]

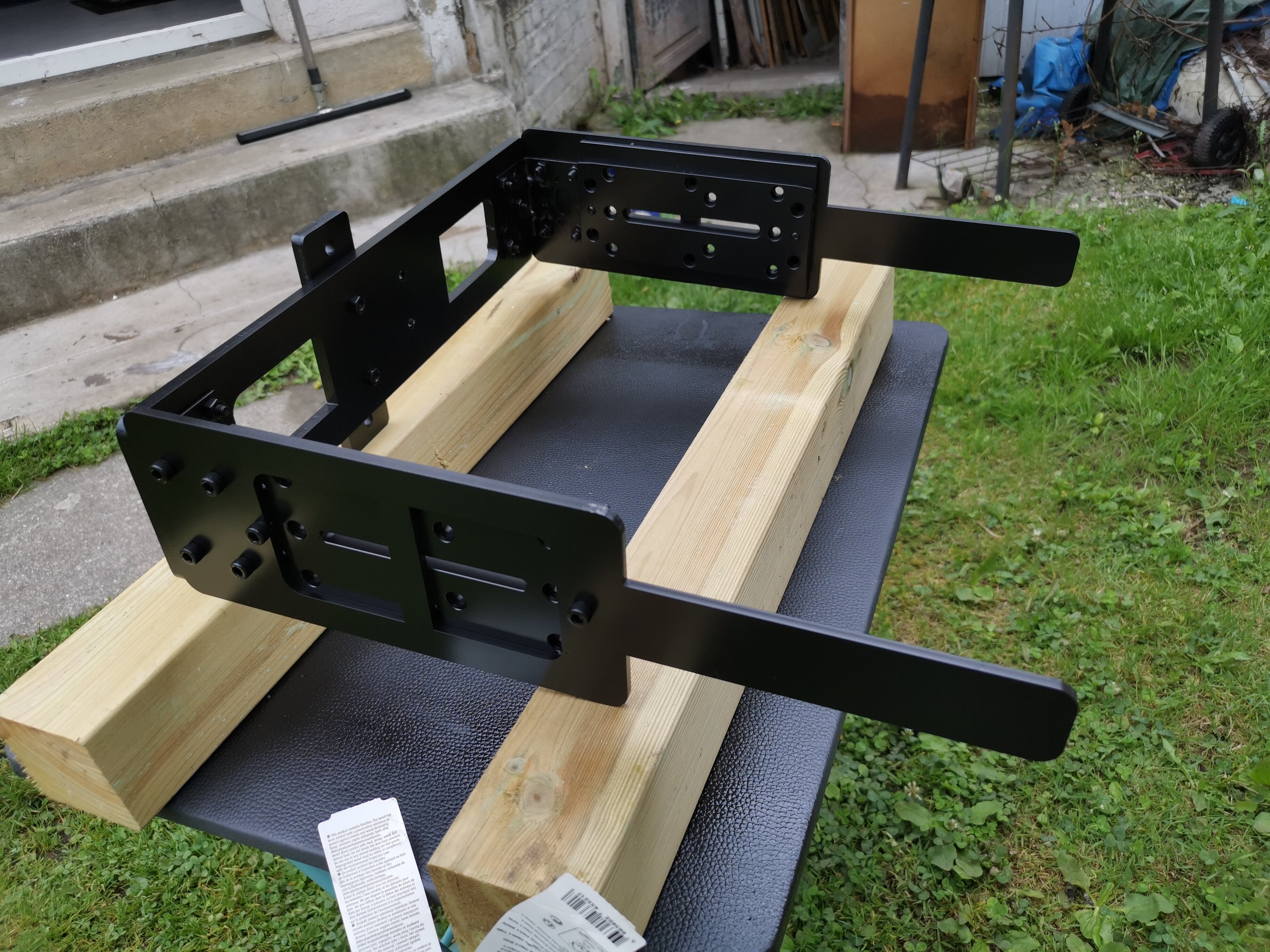

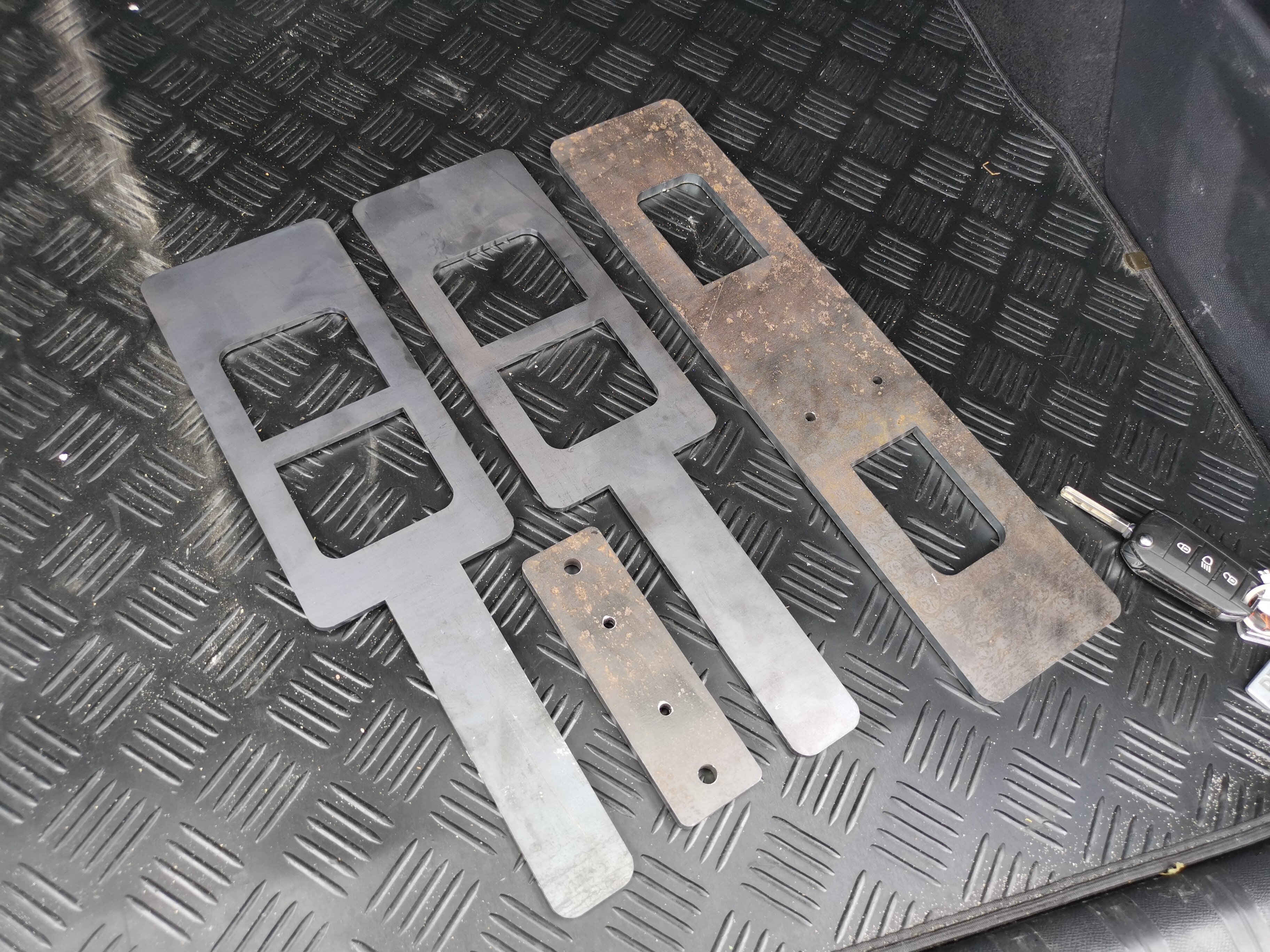

Matos reçu :





Je suis au travail, hâte de voir le poids total une fois le matos monté. En espérant que j'ai bien géré mes côtes.



Y'a plus qu'à !

[Subwoof]

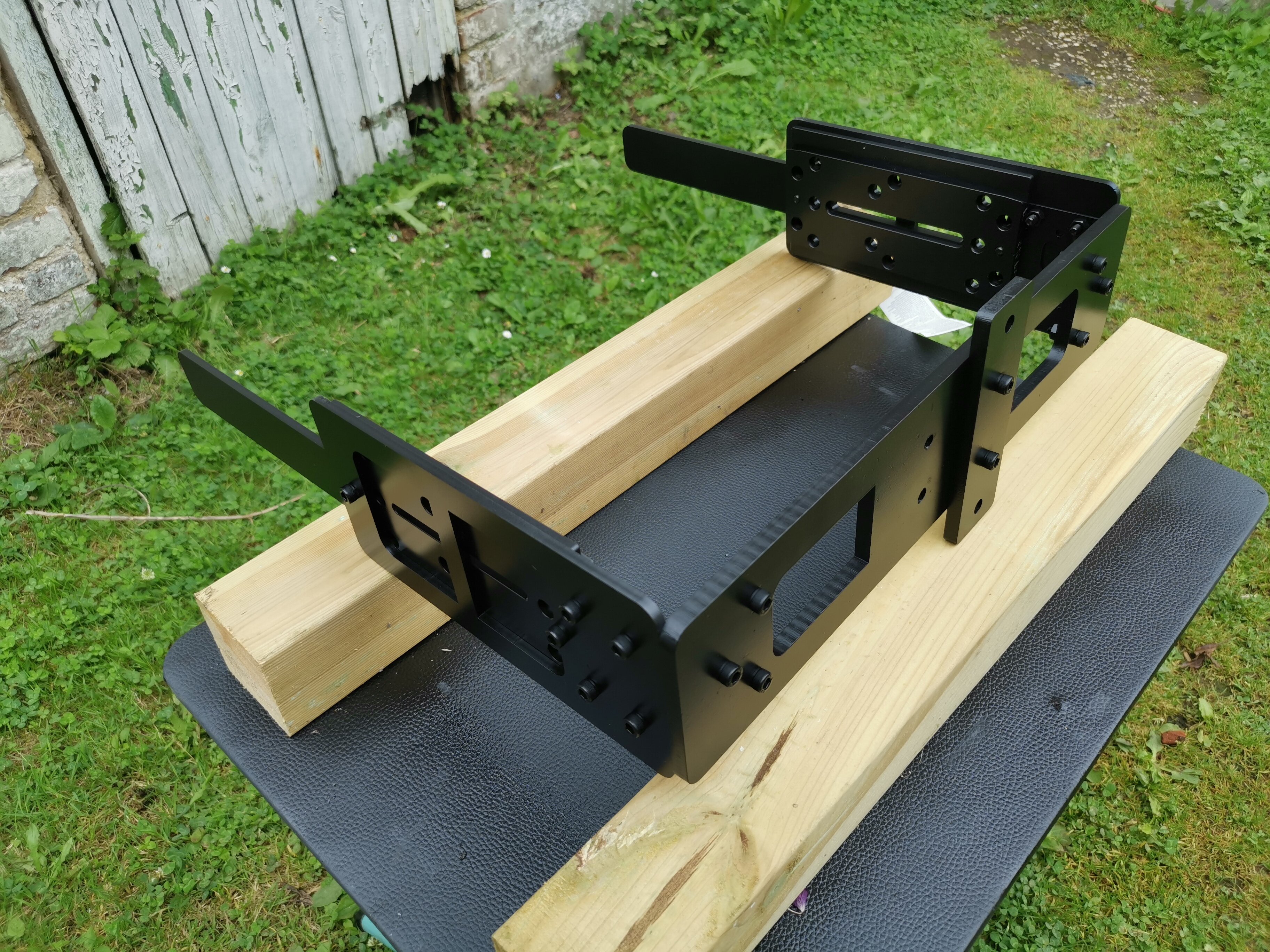

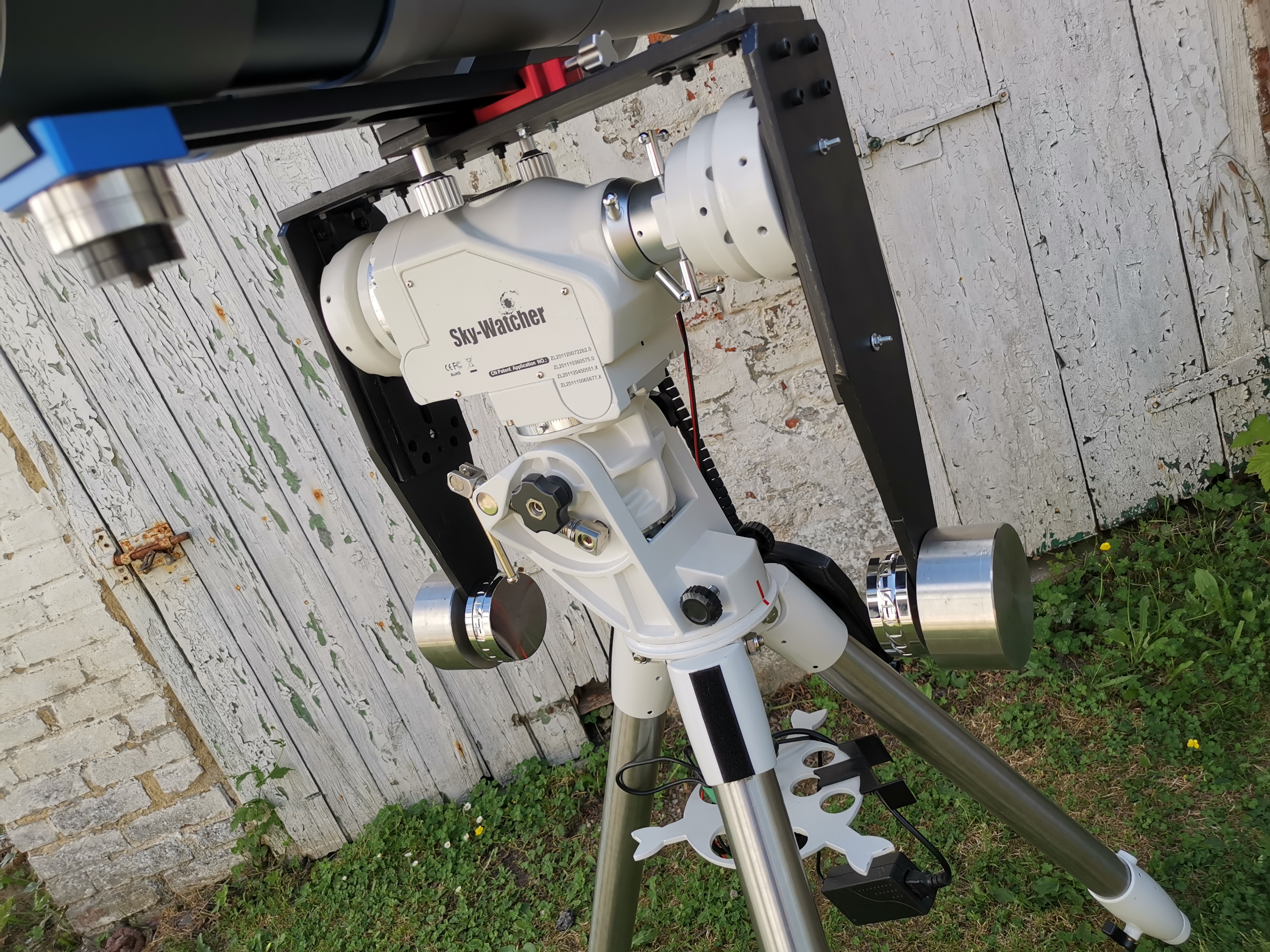

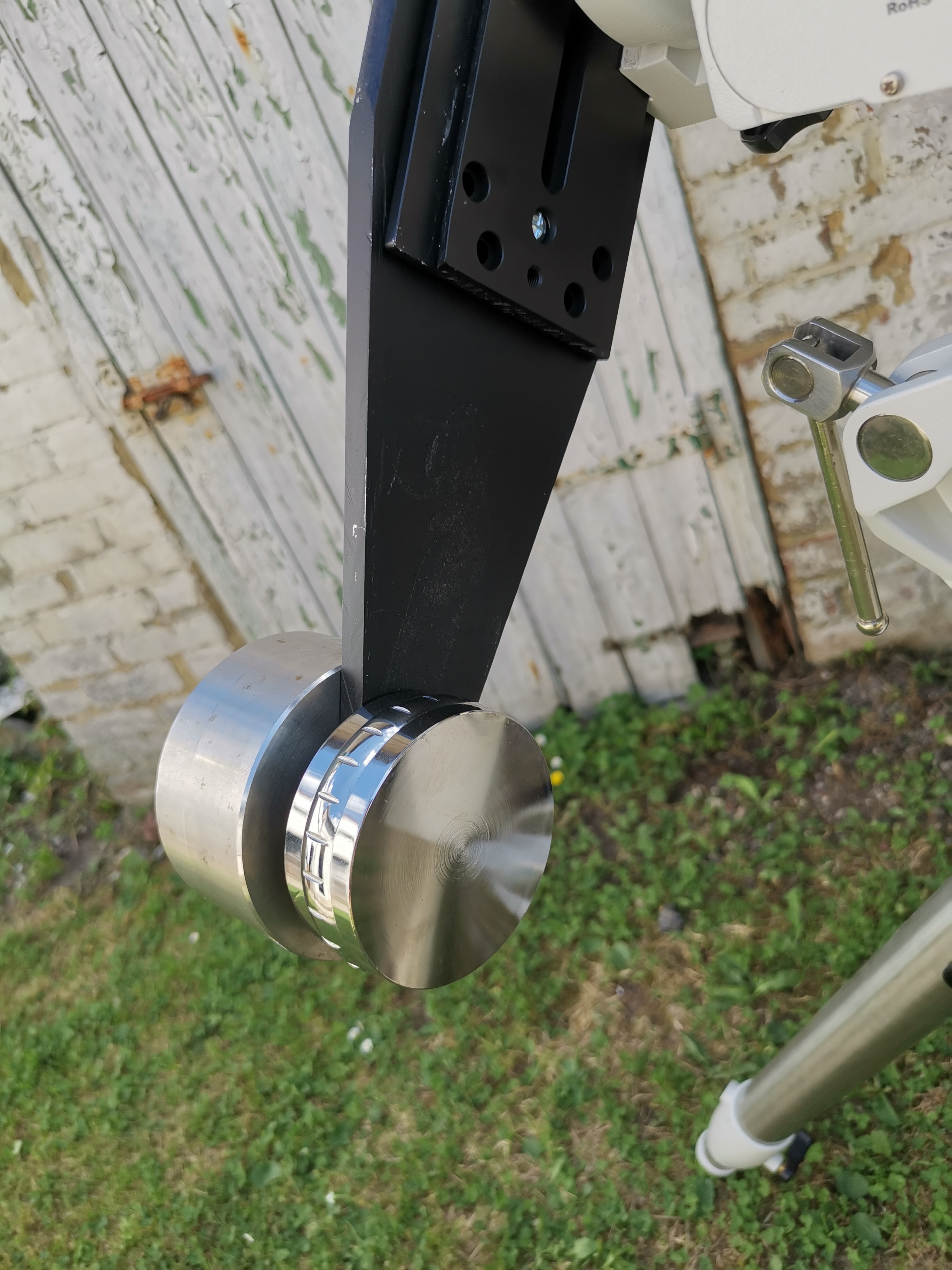

Ça est, c'est monté. Première couche de peinture.







Je passe de 11.1k à 5.5kg! J'ai réussi mon objectif



Le support supérieur est d'épaisseur 8mm, je pense que j'aurai pu mettre 6mm.car déjà en 8mm ça ne bronche pas. Je me suis trompé dans une cote de 5mm sur les côtés. J'ai dû bidouiller un peu pour pourvoir fixer proprement les queues Losmandy, dommage 😅



Reste à peaufiner tout ça



[LH44]

Belle réalisation on a hâte de voir la suite ! Les contres-poids magnétiques il n'y a que des avantages, cela devrait être le standard partout

[Subwoof]

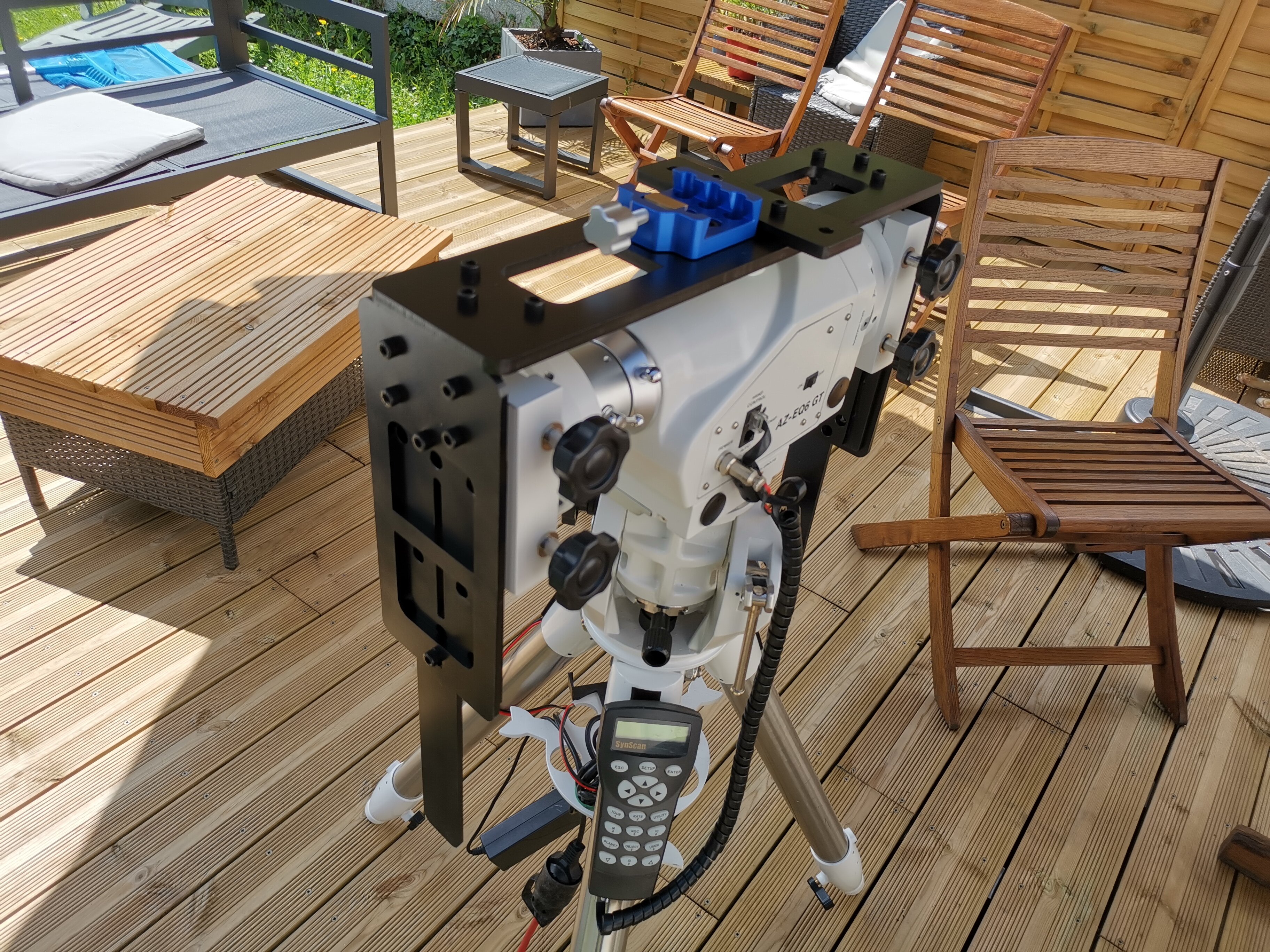

Fini ! Monture type U pour poser les Bino APM 120 sur l'azeq6 Absolument heureux du résultat, c'est parfait à mes yeux. A moi le Goto pour les bino !

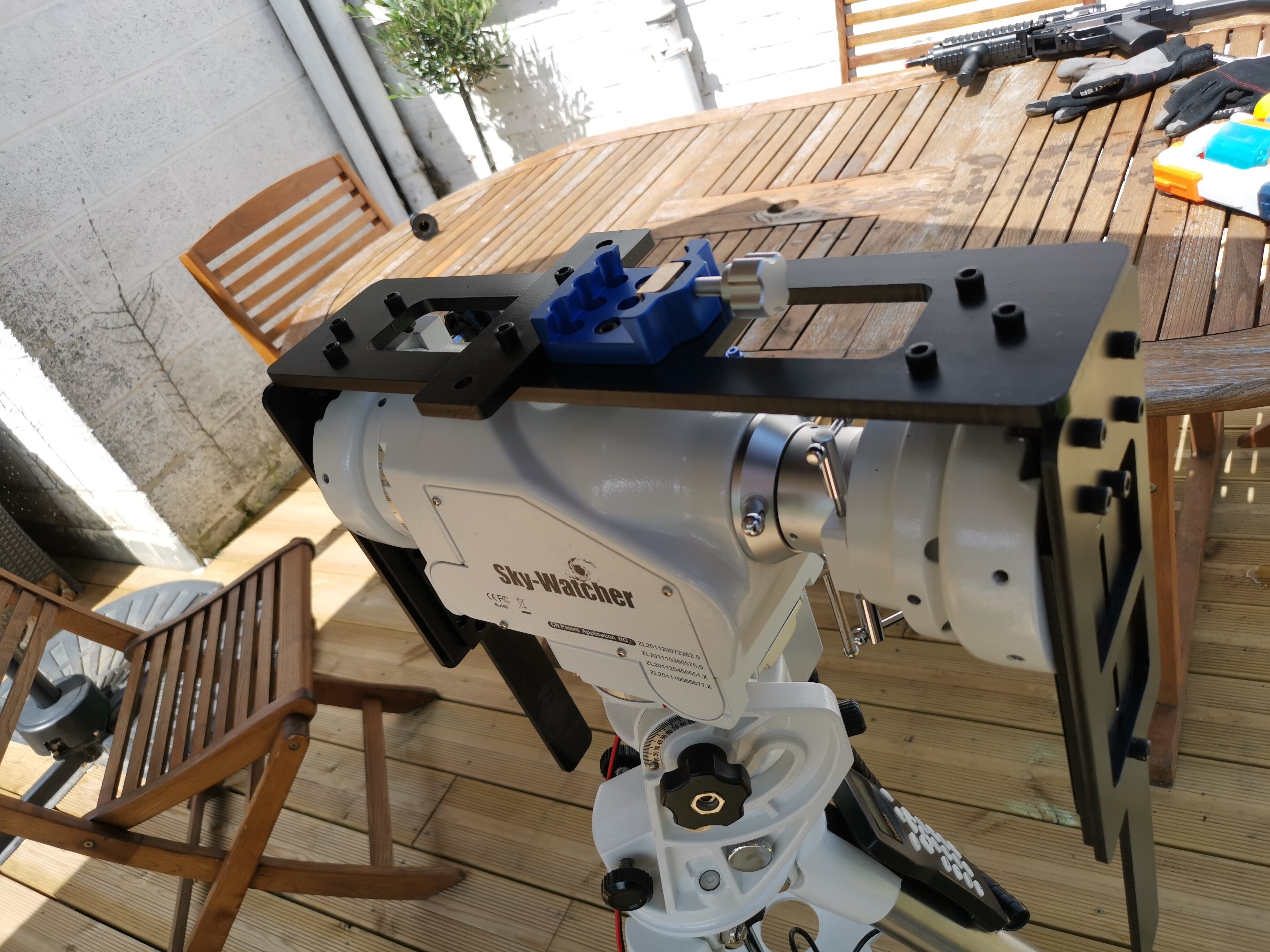

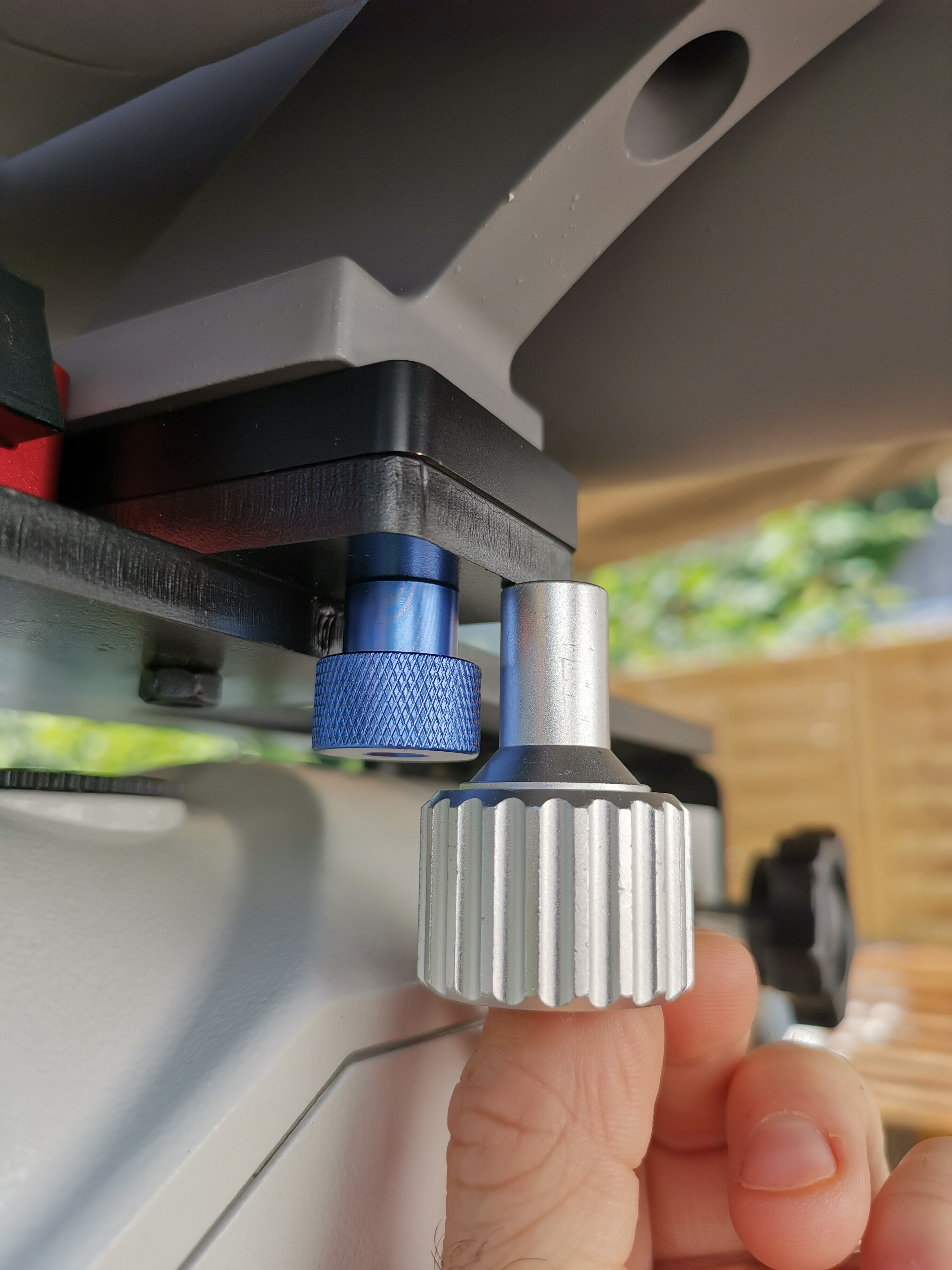

J'ai dû "investir" dans deux boulons alu, ceux d'origine sont bien trop haut m'obligeant à remonter la structure :





Une sacrée différence tout de même

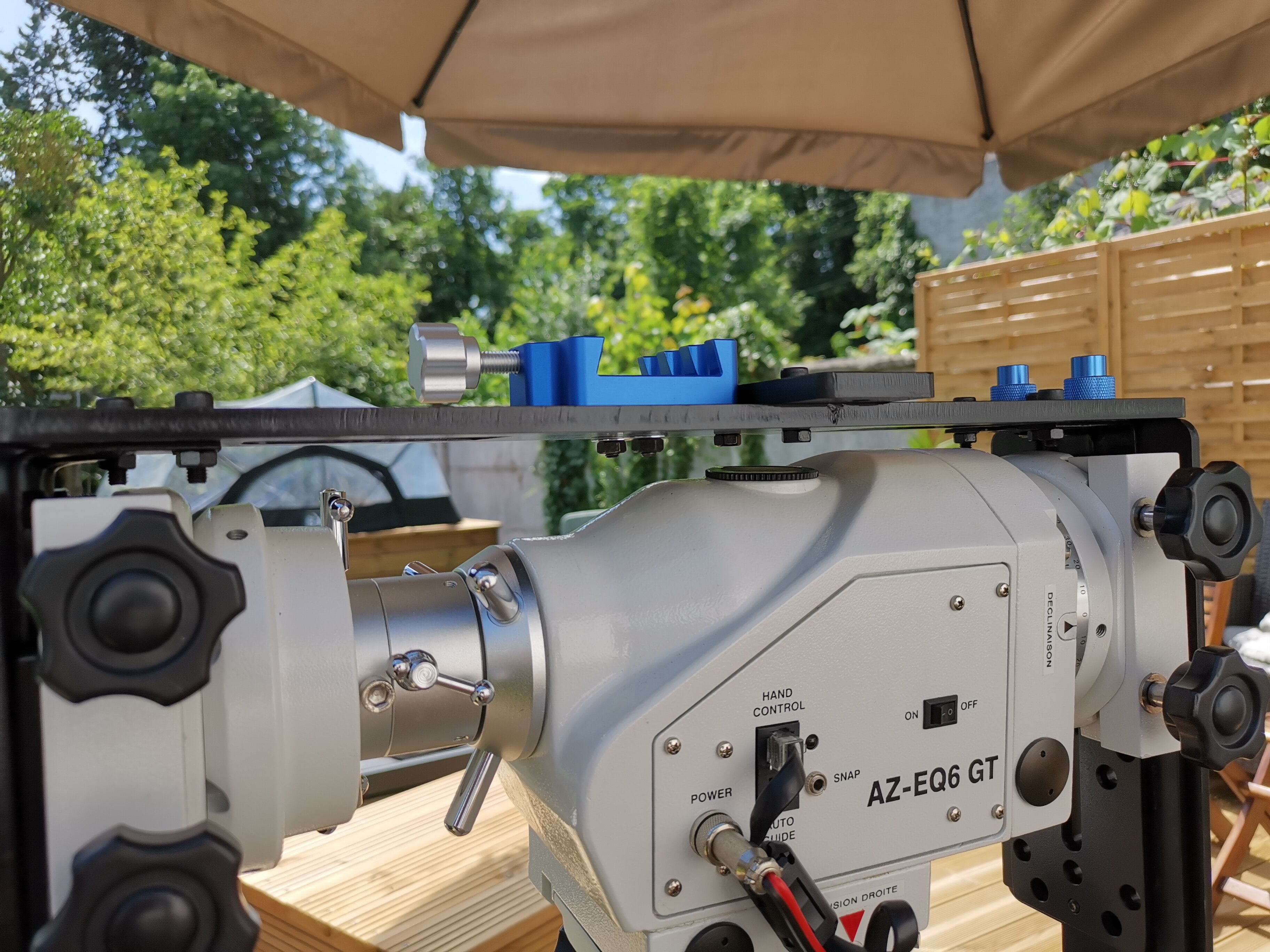

 Ça me permet donc de venir "frôler" la tête de monture,  limitant le porte à faux au maximum :

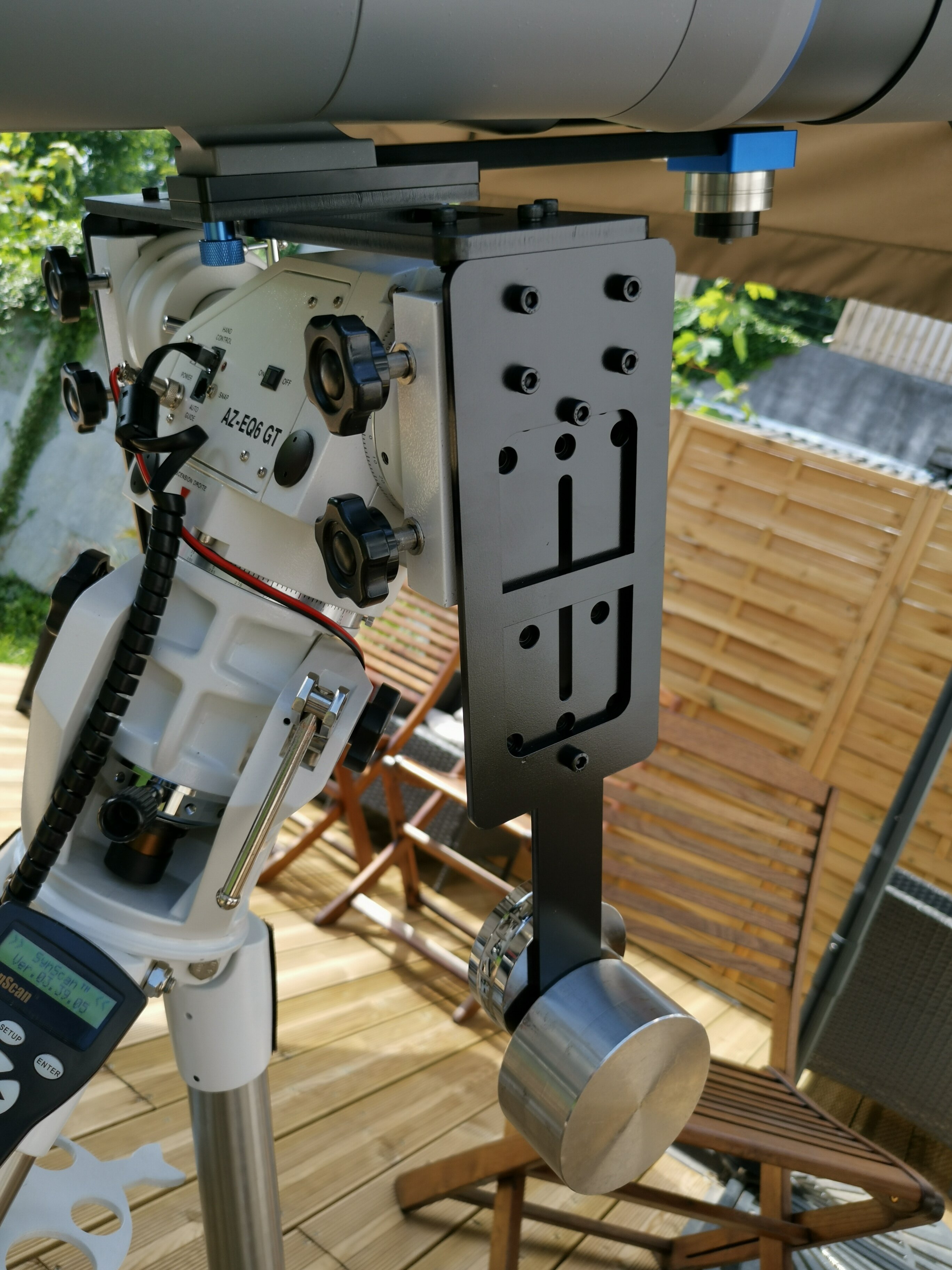

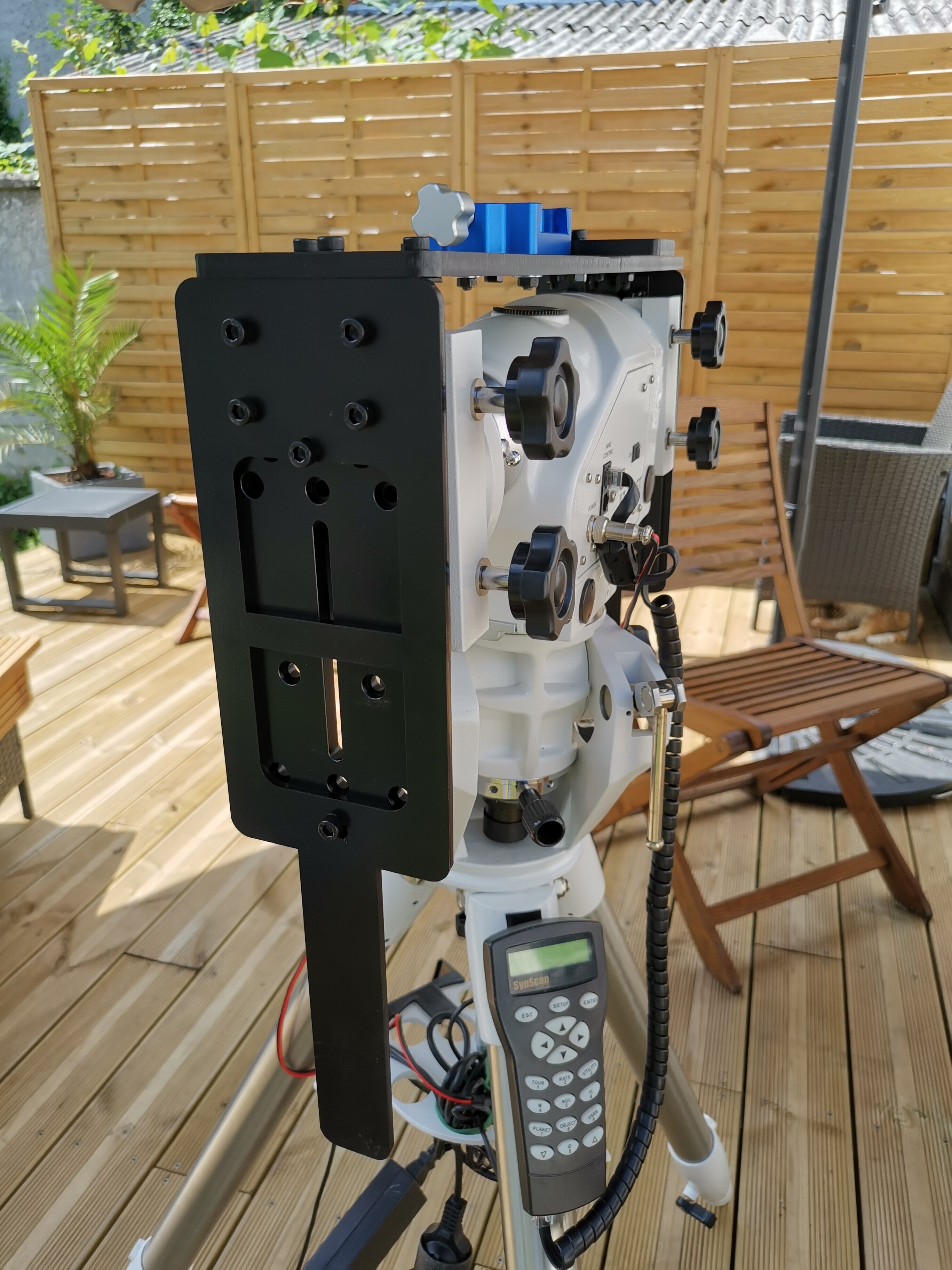

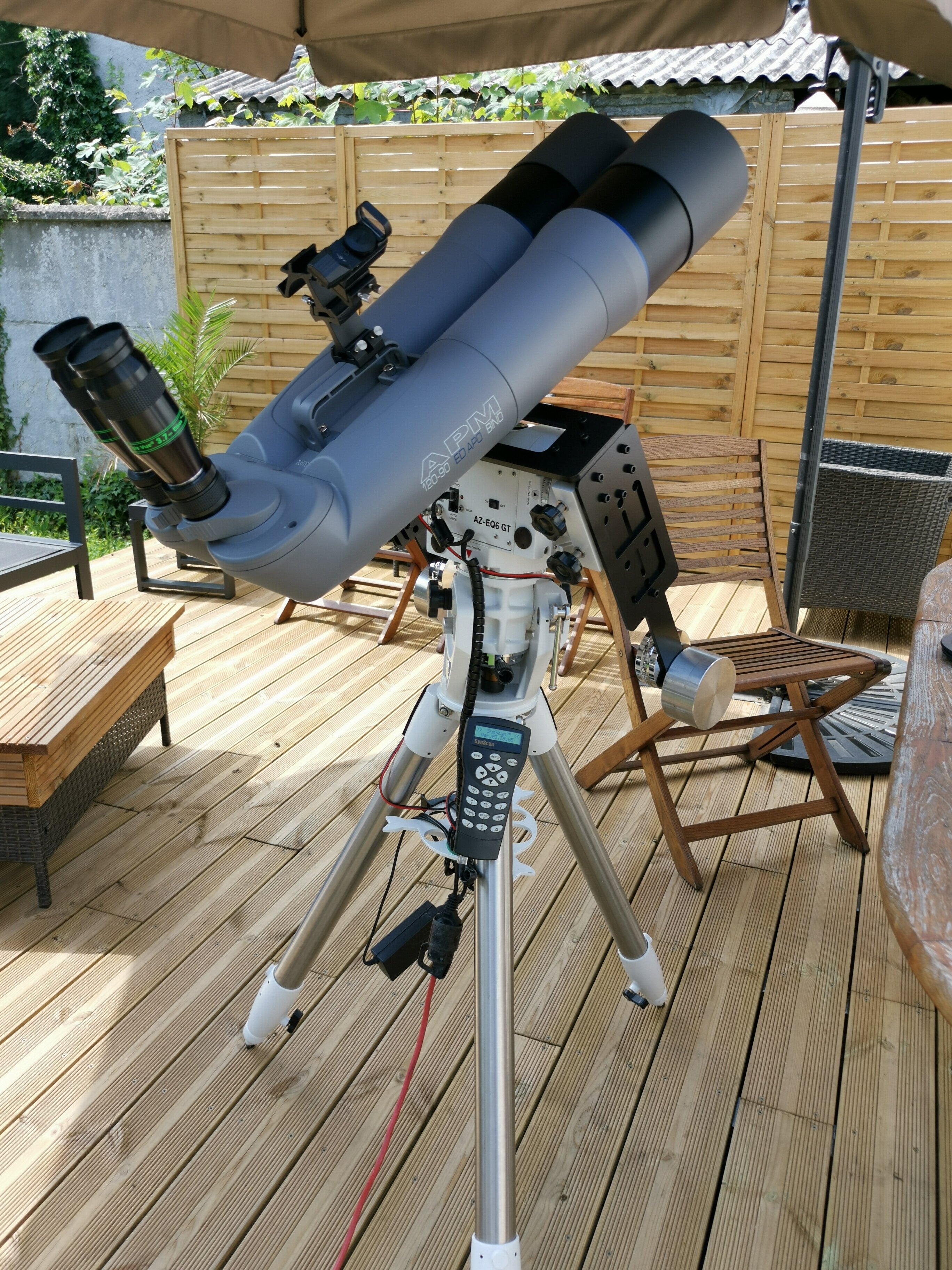

Et quelques photos de l'ensemble :















Bref je suis super content !



Il ne manque plus que des nuits dégagées....

[macfly51]

Il y a 3 heures, Subwoof a dit :

Bref je suis super content !



Hé.. pas sur les oculaires hein..

[dob250]

Ça à de la gueule quand même, reste plus qu'à essayer des que ton ciel le permettra !

[Subwoof]

à l’instant, dob250 a dit :

Ça à de la gueule quand même, reste plus qu'à essayer des que ton ciel le permettra !



Merci !! Je suis trop fier un vrai gamin 😂

[dob250]

à l’instant, Subwoof a dit :



Merci !! Je suis trop fier un vrai gamin 😂

Tu peux l'être belle réalisation 😎

[Alhajoth]

C'est une mitraillette,  sur la table ?

Je savais bien que tu étais un psychopathe.

[Subwoof]

Jouet en plastique de mon filston

[Subwoof]

J'ai pu enfin tester tout ça sous un ciel sans nuages (pas gagné ces temps ci)



Malgré que c'est plus lourd qu'une fourche classique, l'ensemble se porte plutôt bien. J'ai deux portes de 63cm à passer + 3 marches, le tout sur une trentaine de mètres. Je fais le trajet en une fois. C'est nickel.



La mise en place est franchement très rapide, j'ai pas l'impression que ça prend plus de temps qu'une fourche. Un bon point !



Une fois l'alignement sur 2 étoiles (2min à tout péter), c'est parti.



Et purée que c'est efficace bon sang !



Plusieurs points positifs :



- mise en place en moins de 10 min, déplacement du matos compris

- très stable ! Presque pas de vibrations malgré le poids des Ethos. Cette stabilité apporte un confort d'observation certes, mais aussi un réglage de la MAP bien plus aisée. Un vrai bonheur

- un gain de temps sur la recherche des cibles.

- le suivi ! À x180, c'est forcément plaisant !



En bref j'ai pu observer sans prise de tête et j'ai pu enchaîner plus de cibles sur le même temps sous les étoiles. Quelques cibles qui me reviennent en tête : M13, M92, M57, nébuleuse de l'œil du chat, M81 et M82, M29, Cr399, ngc6883, ngc 6871 et sûrement plein d'autres que j'ai oublié. La balade en grand champ entre Albiero et Deneb est vraiment cool.



Conclusion : absolument aucun regret d'être passé sous cette configuration, je vais avoir beaucoup de mal à repasser sur une fourche classique à mon avis...

[Manu45]

Bonjour,



J'avais fait le même type de montage pour mon binoscope avec 2 bras de levier de part et autre et franchement je suis d'accord que c'est top et très fluide. Je m'étais fais une motorisation par joystick sur ma monture az mais je ne l'utilise même plus tellement c'est stable et ca porte les 18kg de maksutov/bras de bino/oculaire sans sourciller.



La seule différence avec ton montage @Subwoof, c'est que mes contrepoids peuvent coulisser sur mes bras de levier.



Sinon je voudrais savoir : tu as pris quoi comme matériau pour tes bras de levier et où as tu fait faire ta découpe laser stp ? Moi j'avais plutôt fait de l'usinage alu mais je trouve ta solution bien meilleure. Mon montage semble bien lourd/encombrant comparativement au tien donc je suis bien tenté de faire comme toi.



[Subwoof]

il y a 31 minutes, Manu45 a dit :

Bonjour,



J'avais fait le même type de montage pour mon binoscope avec 2 bras de levier de part et autre et franchement je suis d'accord que c'est top et très fluide. Je m'étais fais une motorisation par joystick sur ma monture az mais je ne l'utilise même plus tellement c'est stable et ca porte les 18kg de maksutov/bras de bino/oculaire sans sourciller.



La seule différence avec ton montage @Subwoof, c'est que mes contrepoids peuvent coulisser sur mes bras de levier.



Sinon je voudrais savoir : tu as pris quoi comme matériau pour tes bras de levier et où as tu fait faire ta découpe laser stp ? Moi j'avais plutôt fait de l'usinage alu mais je trouve ta solution bien meilleure. Mon montage semble bien lourd/encombrant comparativement au tien donc je suis bien tenté de faire comme toi.





Je te sors les fichiers DXF ici ce soir en rentrant du travail.



La découpe laser chez "la découpe", pas cher et bonne finition ! Suffit de lui envoyer un message pour avoir une livraison mondial relay.



J'adorerai avoir une photo de ton ensemble.

[Manu45]

Merci beaucoup  @Subwoof !



Pour les photos, ça a pas trop changé niveau monture par rapport à mon post initial (y'a 2 photos dans le post) :



Juste ce que j'ai changé, c'est le trepied : un hercules geoptik sur roulettes + une rampe de mon garage au jardin : je sors le binoscope en 30s chrono 🥰 il sort même entre deux nuages du coup...



Je te ferai des photos ce soir aussi.



Edit : comme je l'écrivais dans le post initial, la monture que tu as réalisée est très similaire mécaniquement à la "mammoth" produite par la société nordique "track the star". Mais elle très chère je trouve.



Modifié 8 juillet 2021 par Manu45

[Subwoof]

Ah oui ! Alors par contre pour les cotes, c'est pour une Azeq6 😅
