Câble eqmod endommagé, soudure fils couleurs

[Wolfrayet]

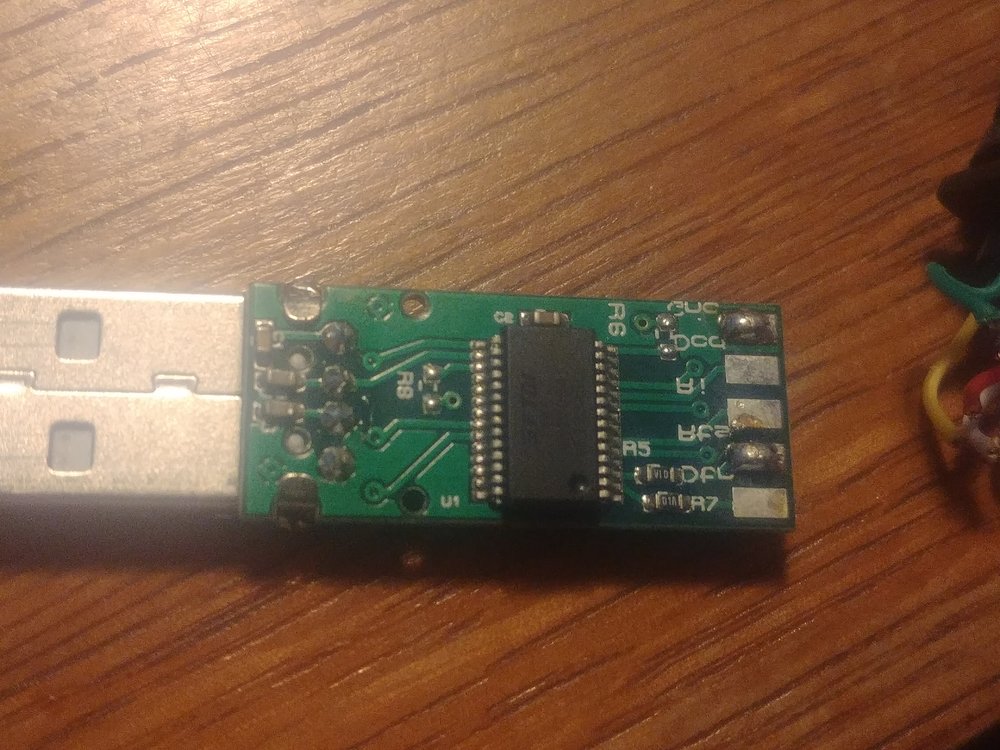

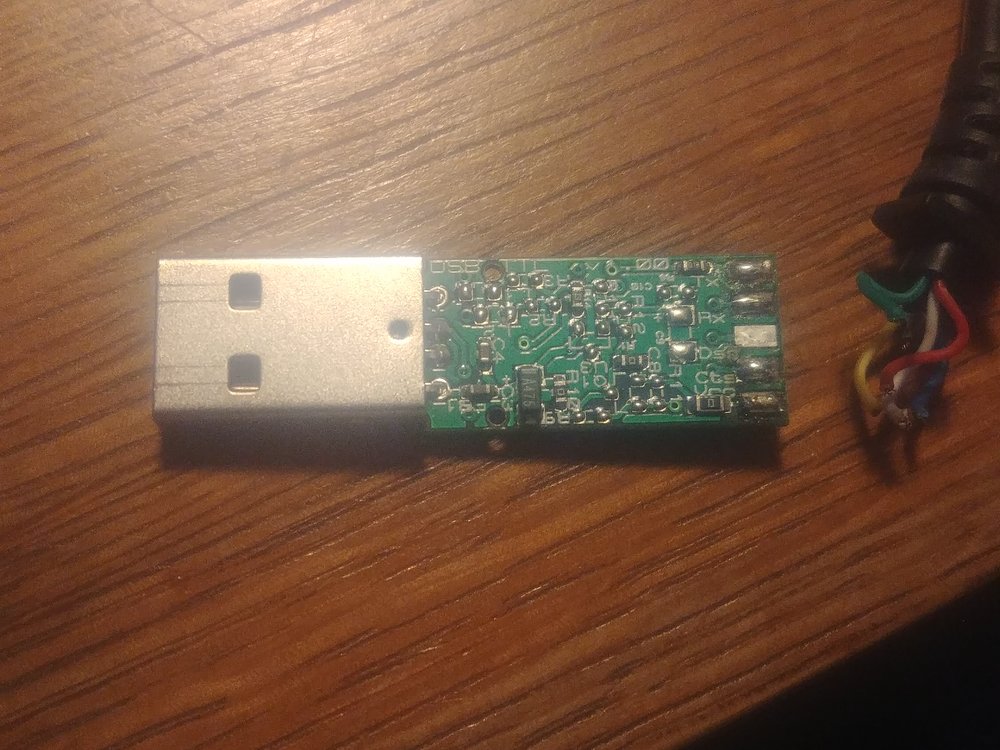

Bonjour, la protection plastique de la clé usb de mon câble EQmod pierro Astro s'étant défait les fils de couleurs se sont détachés petit à petit et un proche les a totalement détachés je ne connais plus leur emplacement respectif.

J´aimerais les resouder.



Il me semble que le noir était soudé sur Gnd et le vert sur Dfn et les 4 autres sont de l'autre côté mais je ne sais pas dans quel ordre, auriez-vous une idée de ces positions ou carrément des photos ?

Merci

[krotdebouk]

Pffff...! Bon, ça m'est arrivé aussi

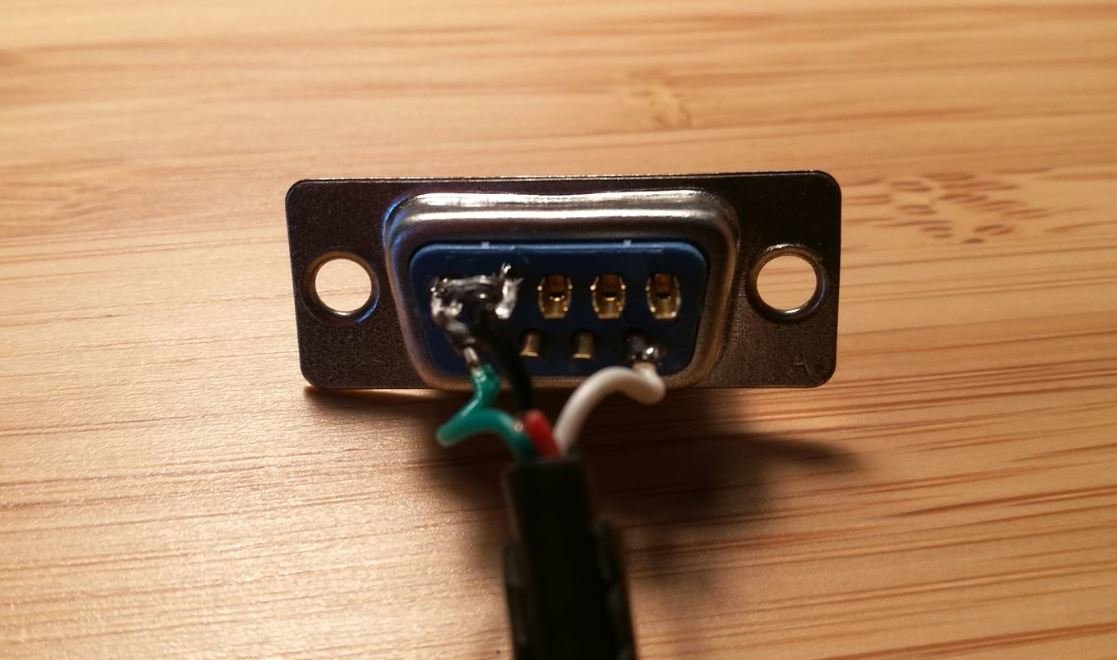

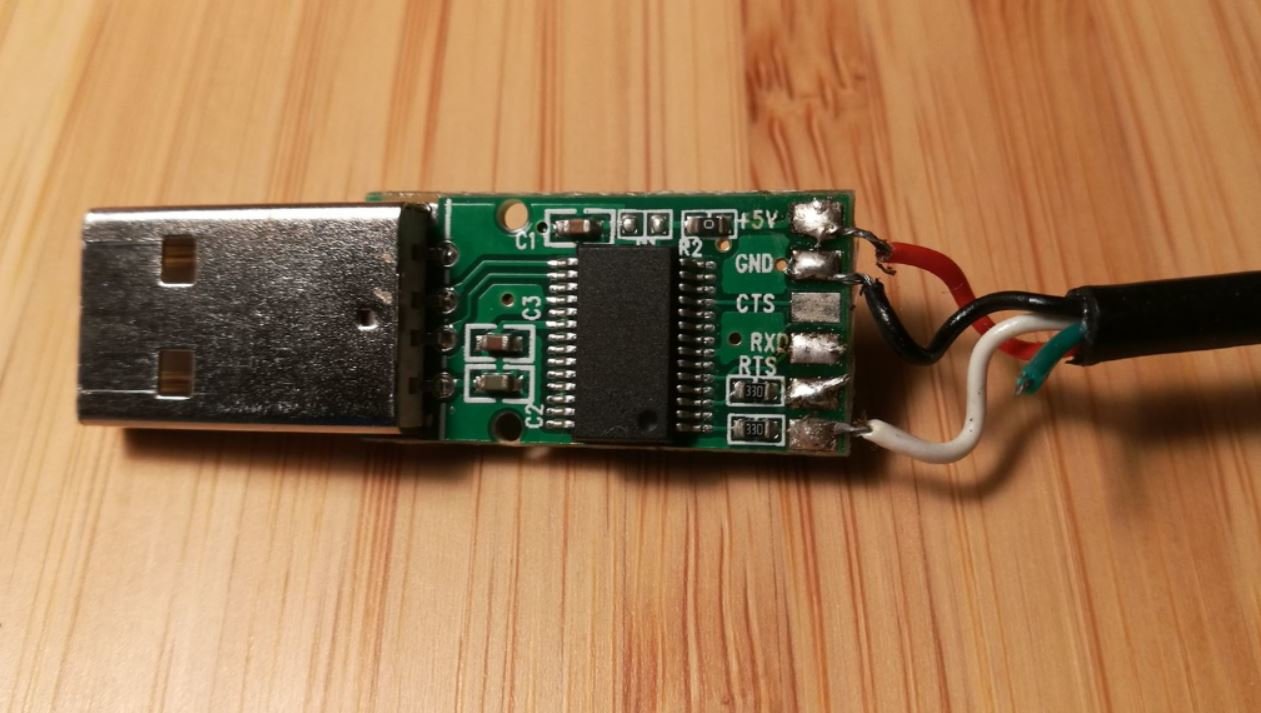

Les photos sont celles d'un câble Pierro Astro d'une NEQ6. Attention : Vérifie les également les couleurs côté prise DBE...

Le vert qui est dessoudé côté USB sur la photo va sur la deuxième borne, m'avait été confirmé par Pierro Astro.



Depuis, j'ai un câble de secours...

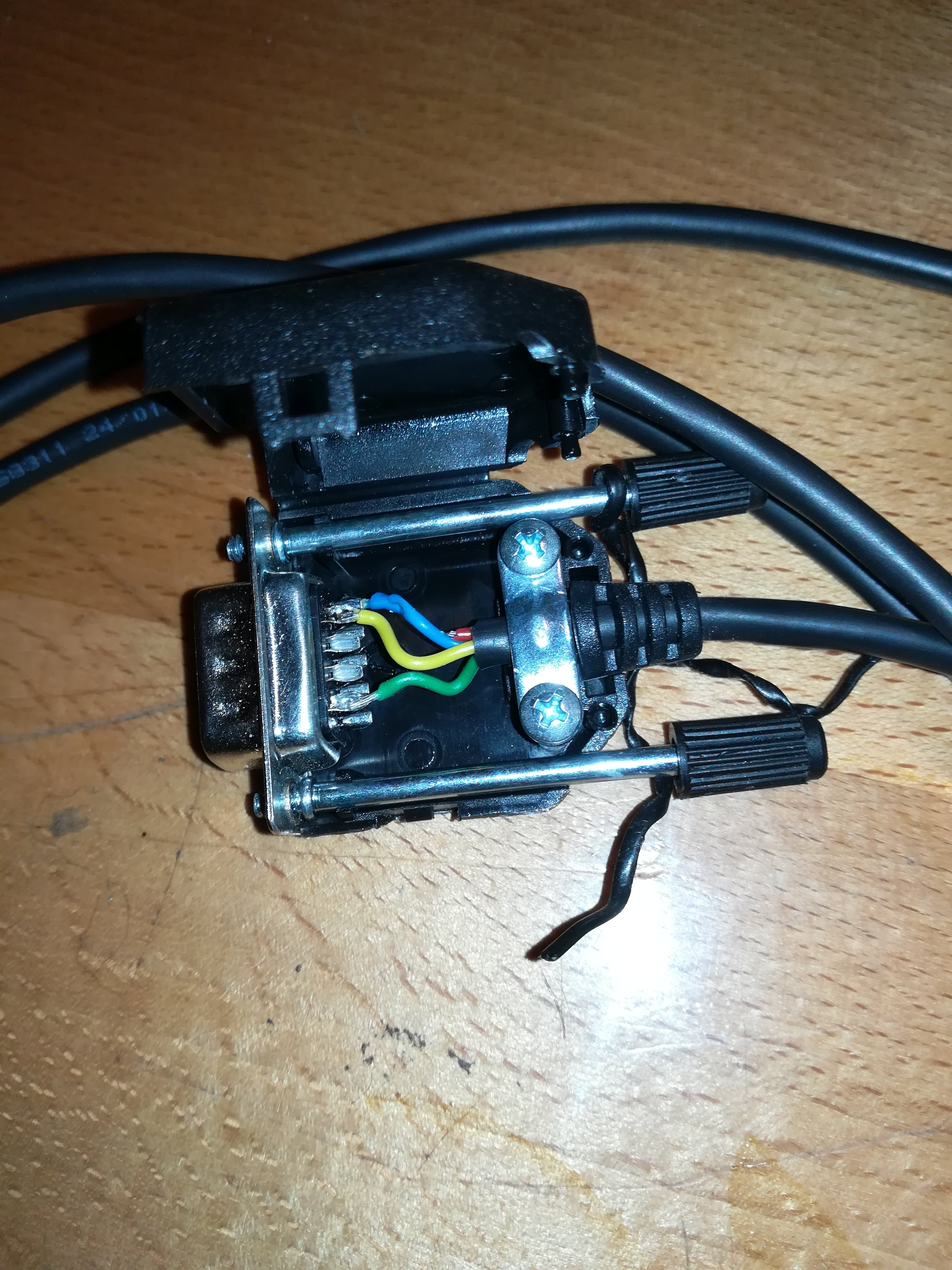

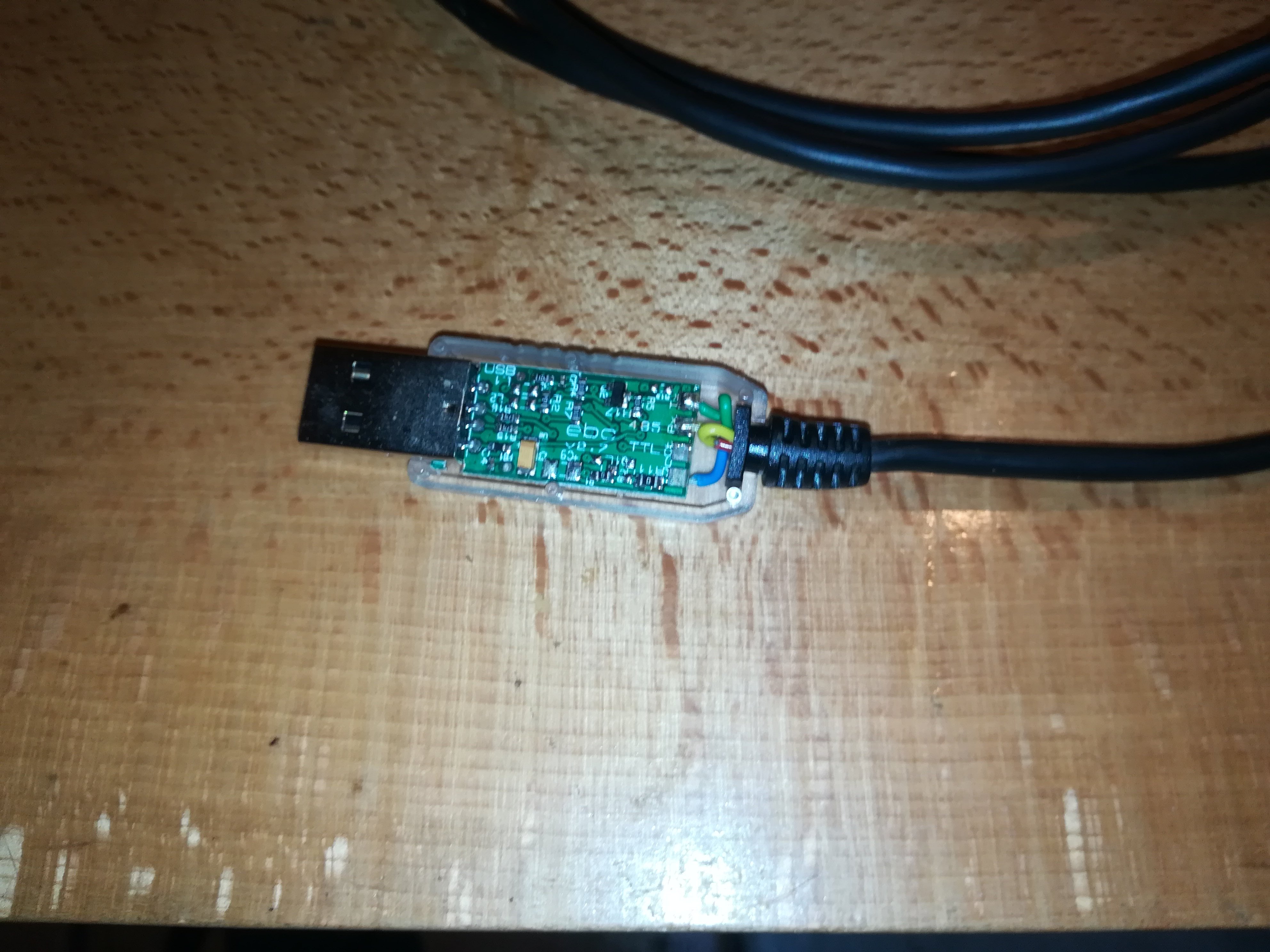

Edit : je viens de voir un câble bleu sur ta deuxième photo. Ça serait pas un câble d'une HEQ5 des fois ?

Demande à PA avec la photo des deux prises. Il m'avait répondu dans la journée.



Modifié 29 mars 2019 par krotdebouk
Type câble

[Wolfrayet]

Je l'ai acheté d'occasion avec une monture eq6.

Il y a 6 fils couleurs: vert, noir, blanc, jaune, rouge et bleu.

J'appellerai Pierro Astro pour lui demander

[Zarkann]

Bonsoir



J'ai également un problème avec mon Câble EQMOD (sur EQ6 PRO) mais je ne voie pas de fils dessoudés

Pour le mien, je n'ai plus de connections avec la monture. j'ai testé le télescope avec la raquette et ça fonctionne.

Si vous avez une idée ???



J'ai quand même fait des images pour le sujet au cas où ça peut aider quelqu'un.
