Besoin d'aide Boîte à flat Newton 200 mm

[Marc684]

Bonjour,

Avant que vous lisiez ce post il faut que vous sachiez que je suis pas un grand bricoleur

Il y a environ 1 mois j'ai commencé à construite une boîte à flat pour éviter de dépenser 200€ pour un truc qui ne les vaut pas de mon point de vue.

Je mettrais plus tard les plans dont je me suis servi si cela intéresse quelqu'un

Donc je suis parti principalement de ces 2 liens :

http://www.astronamur.net/t5201-boite-a-flat-avec-potentiometre-en-12v

https://astroslacholet.wordpress.com/2015/02/01/bricolage-boite-a-flat/



Matériel utilisé :

- 2 Tablettes en pin (2 X 0,40 m)

- 1 Plaque en PVC opaque blanc épaisseur 3 mm

- Ruban LED

- Colle à bois

- Scie sauteuse + ponçeuse

- Peinture blanche (satinée pour finition brillante)

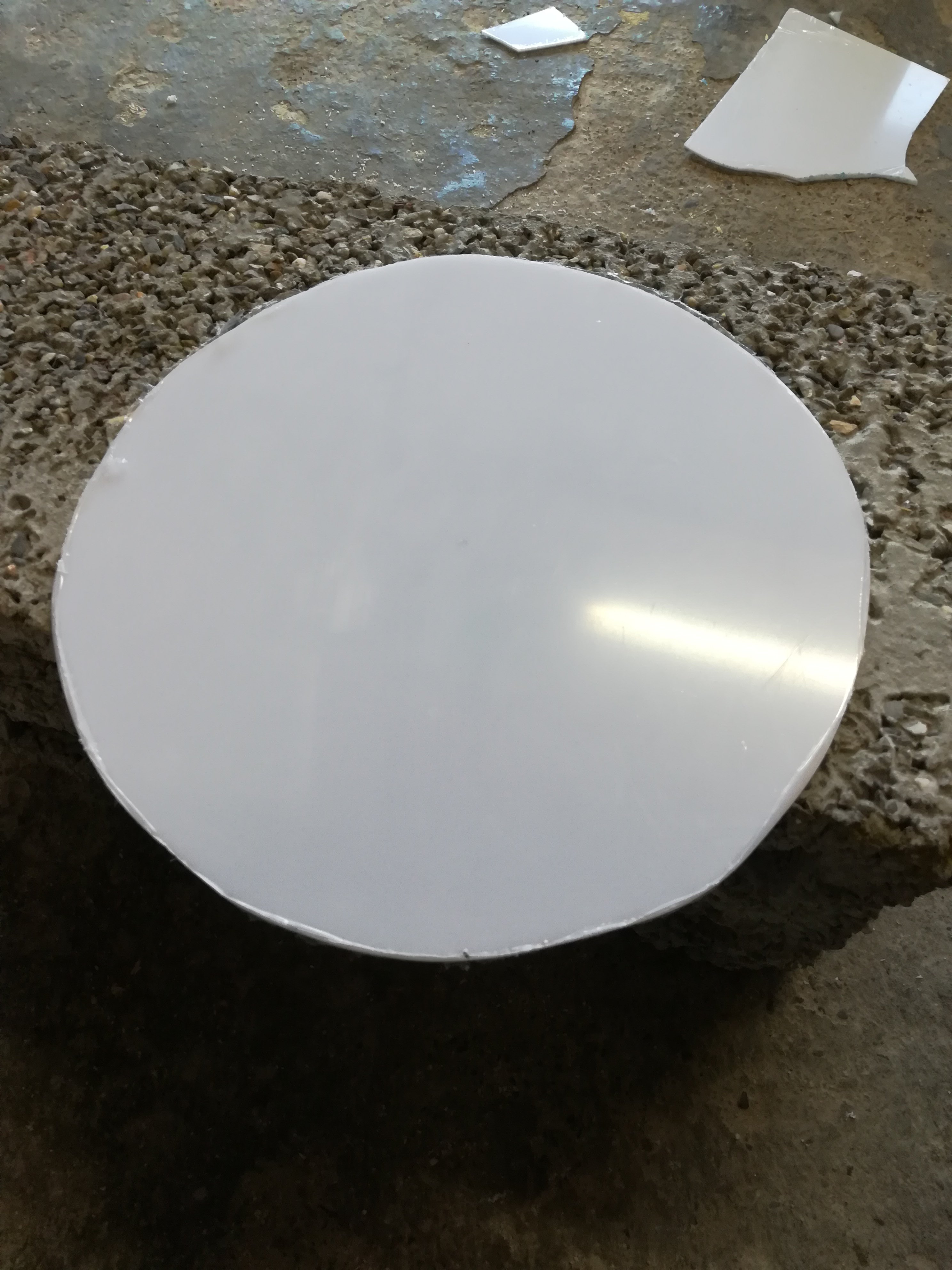

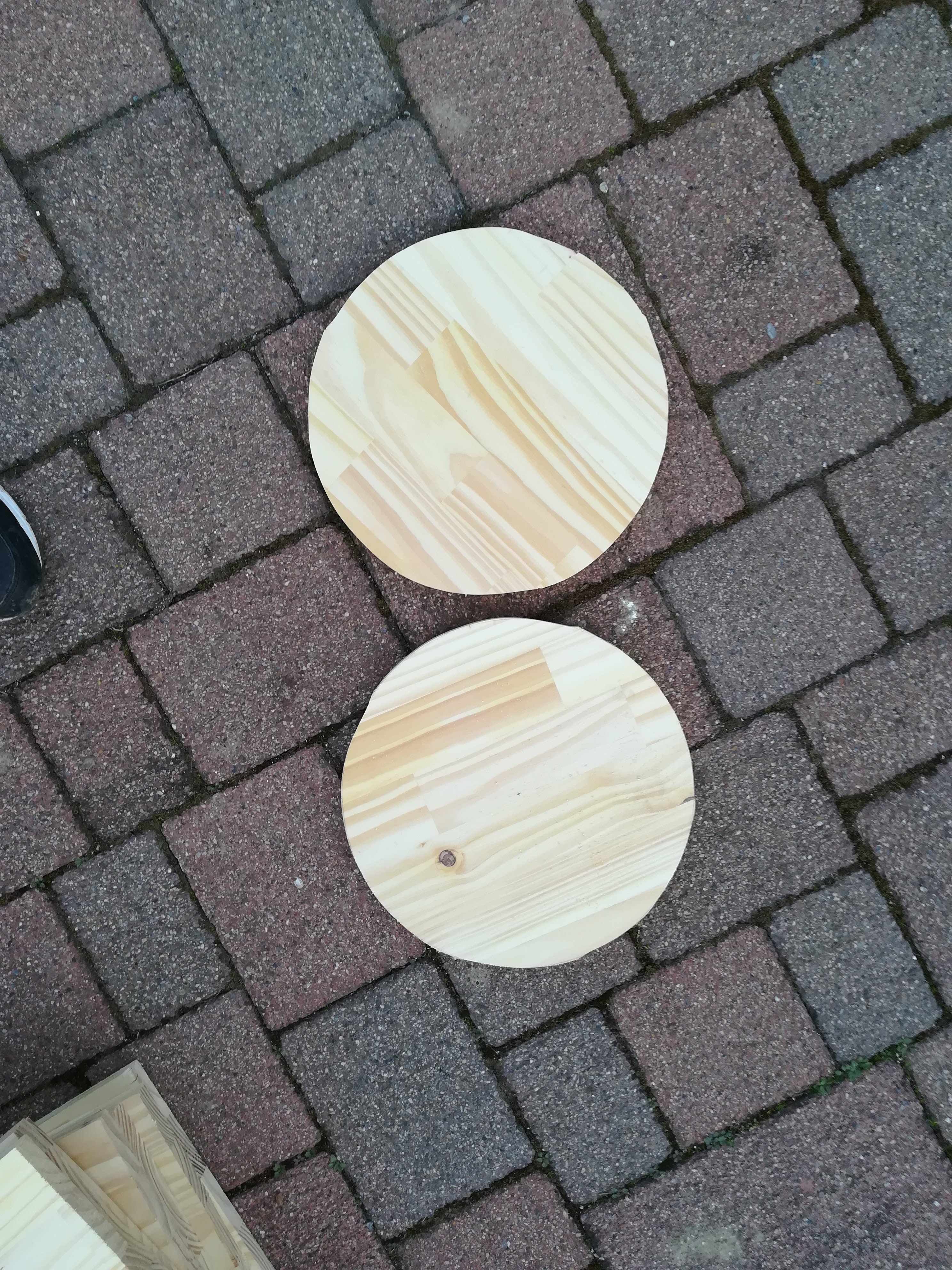

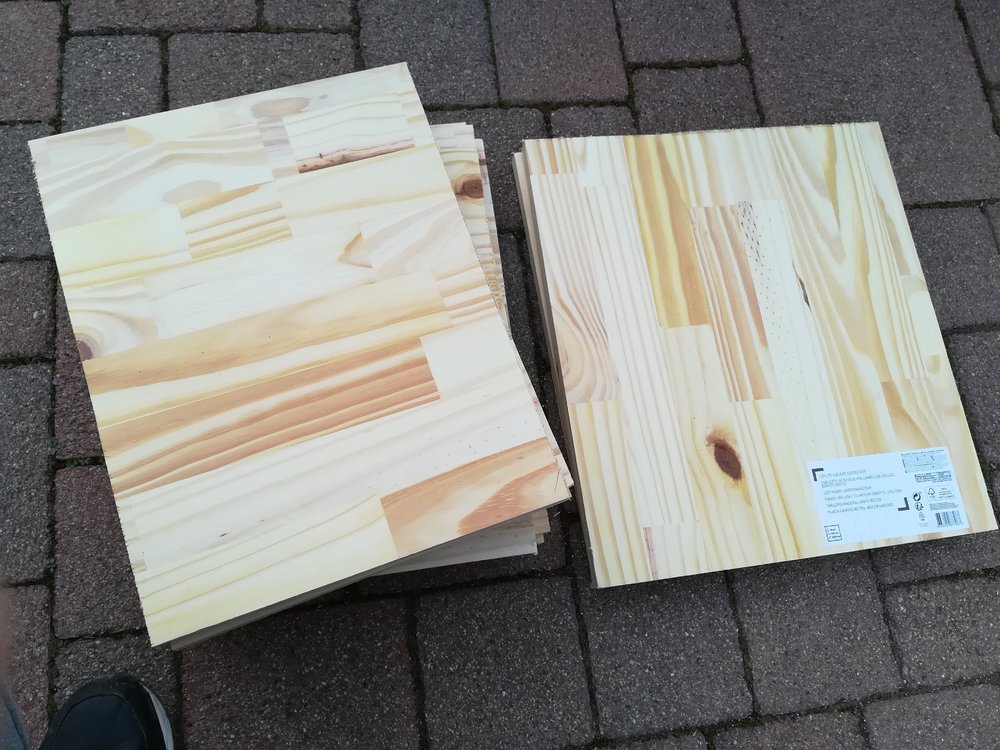

1ère étape : découpe des 2 grandes planches en petites planches 0,30 X 0,40 m + découpe fond boite



Modifié 29 avril 2019 par Marc684

[Marc684]

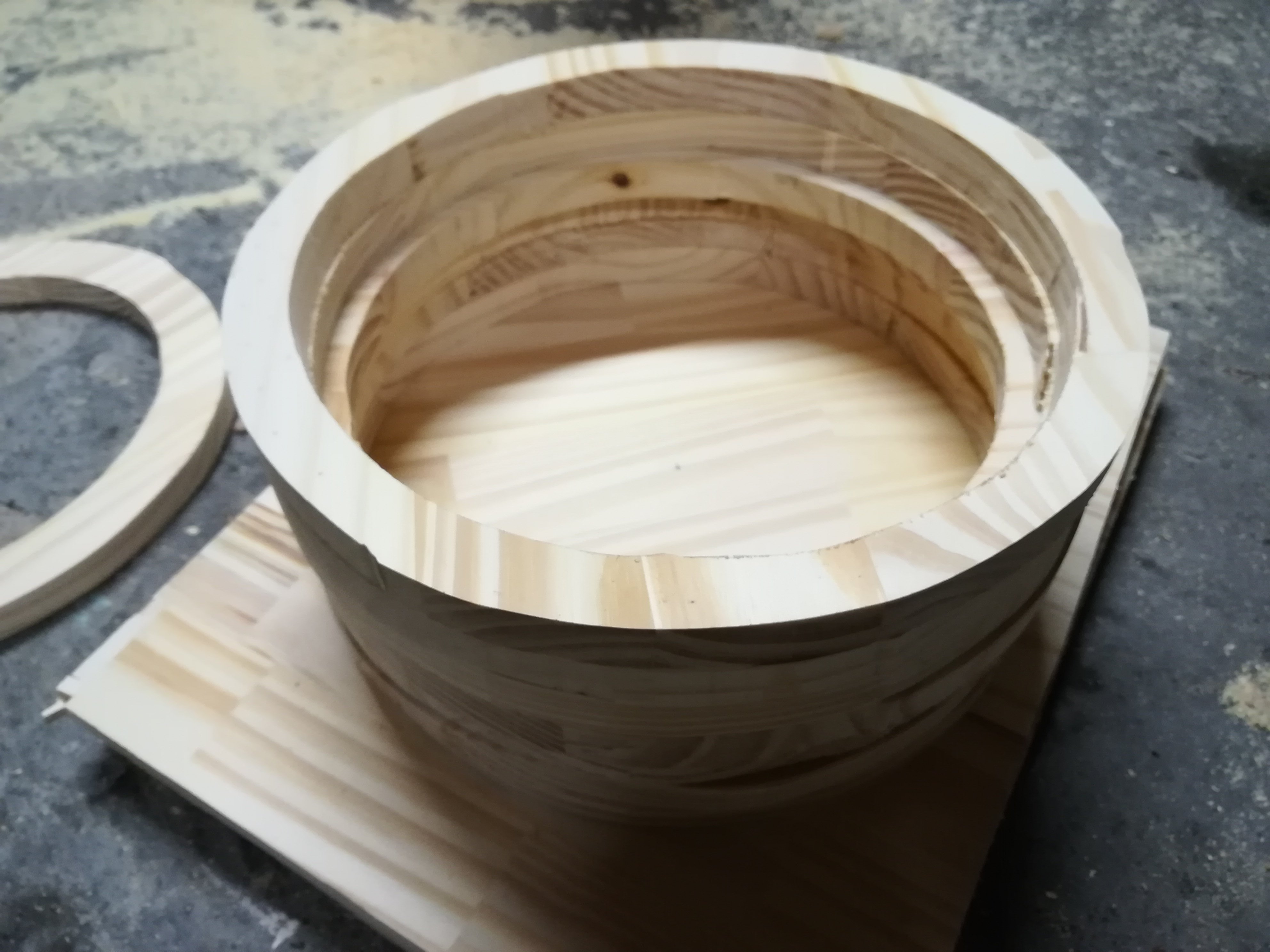

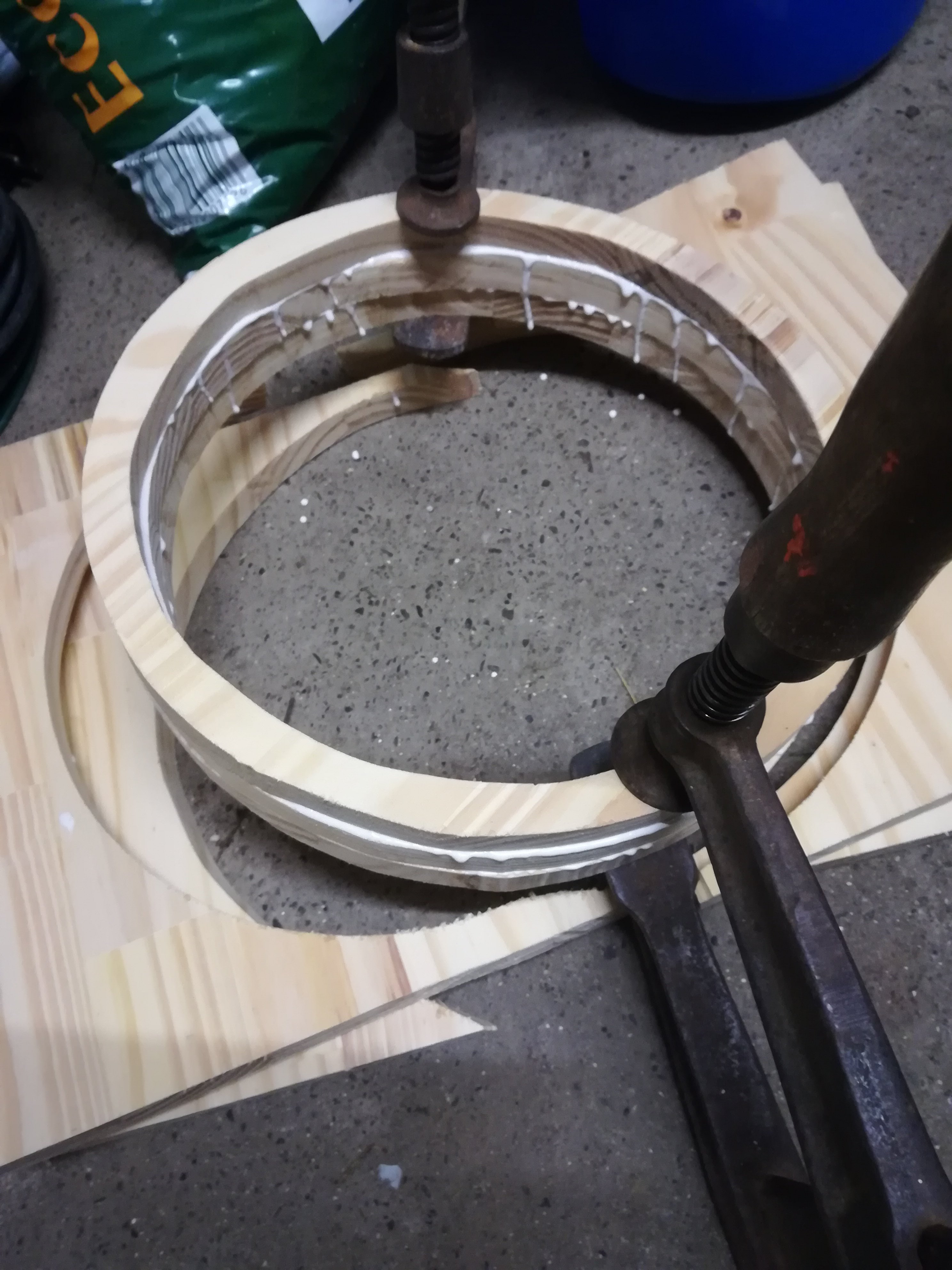

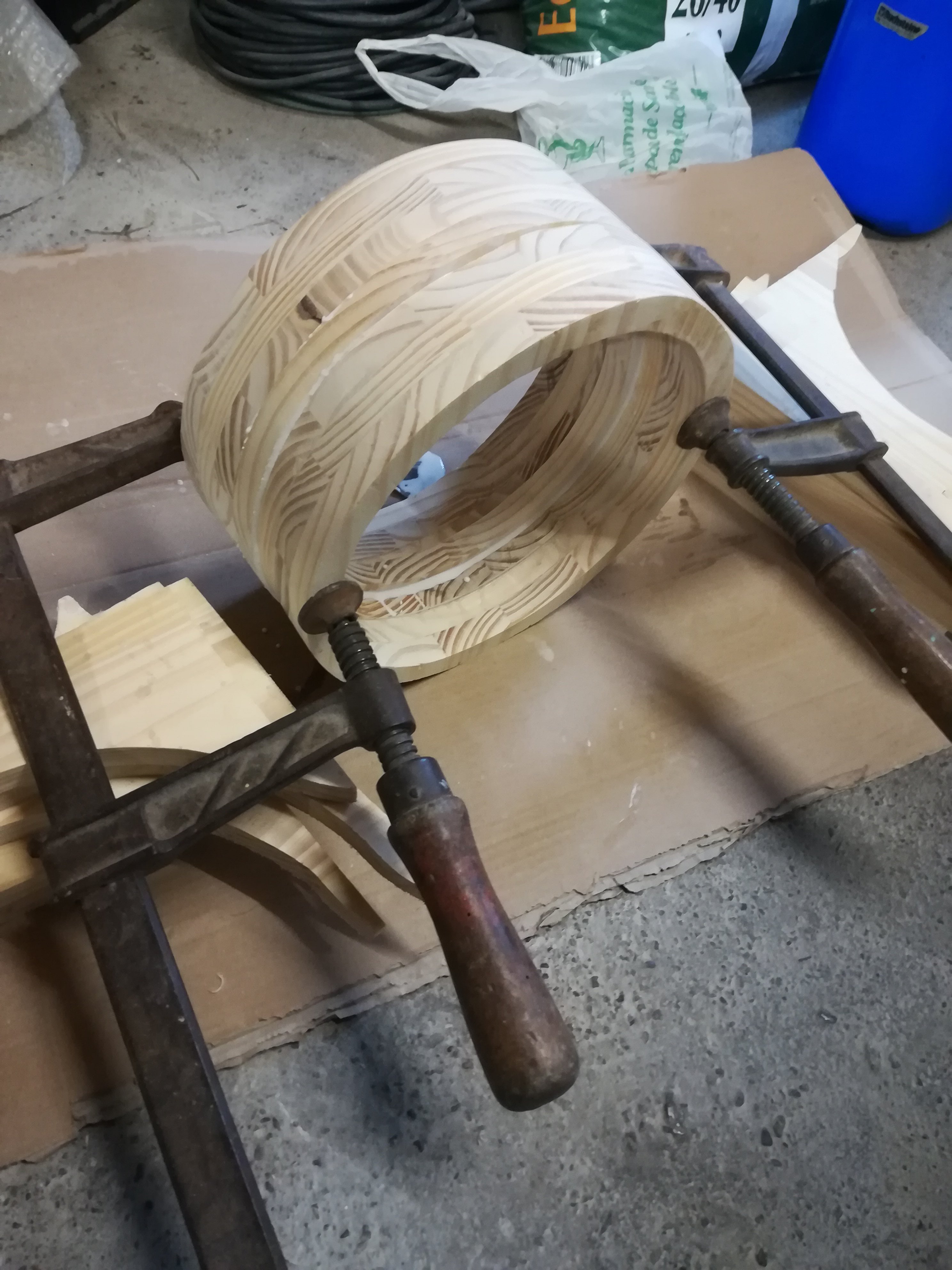

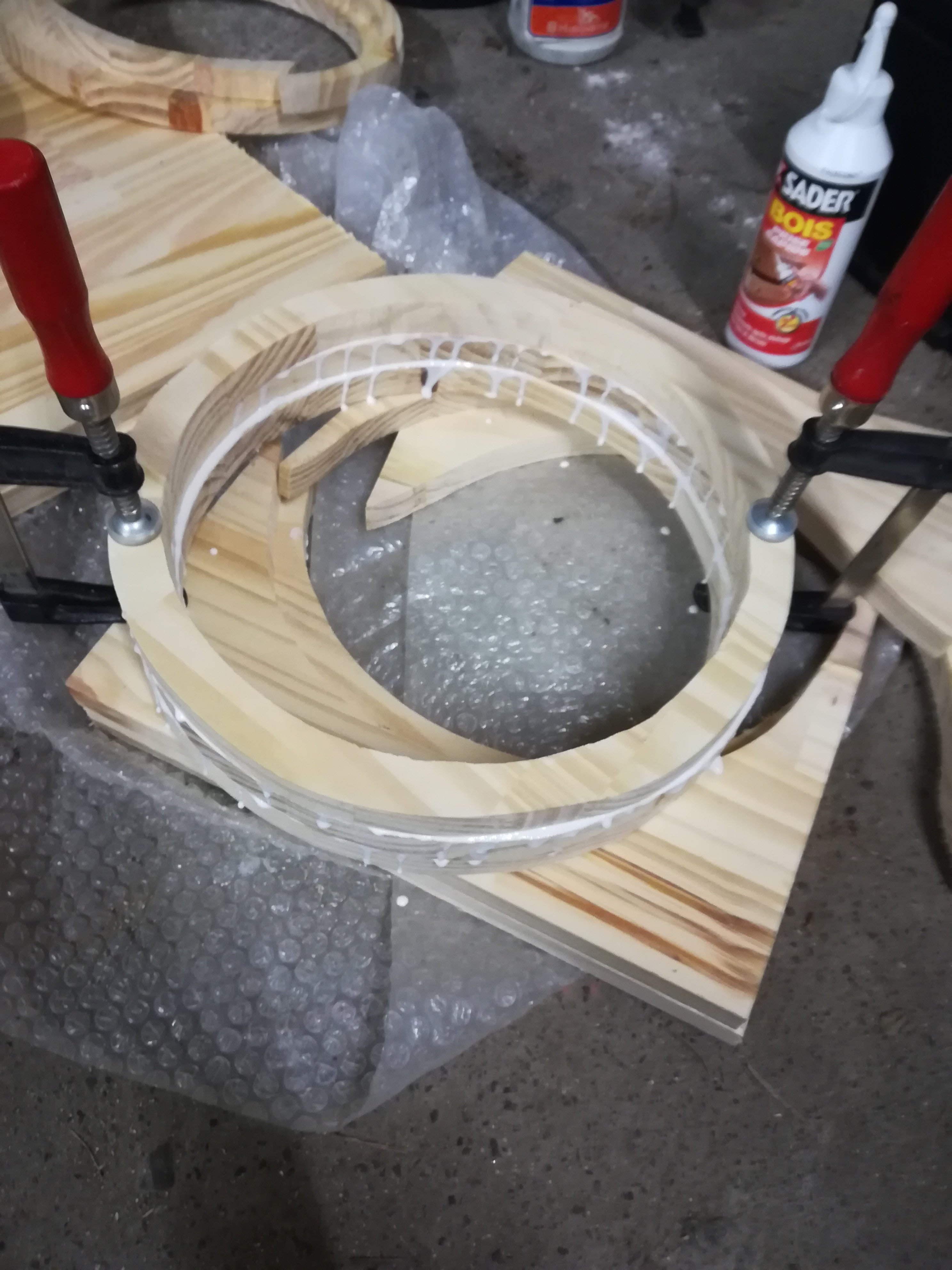

Découpe des " anneaux" , beaucoup de ponçage et enfin collage



Modifié 23 avril 2019 par Marc684

[Marc684]

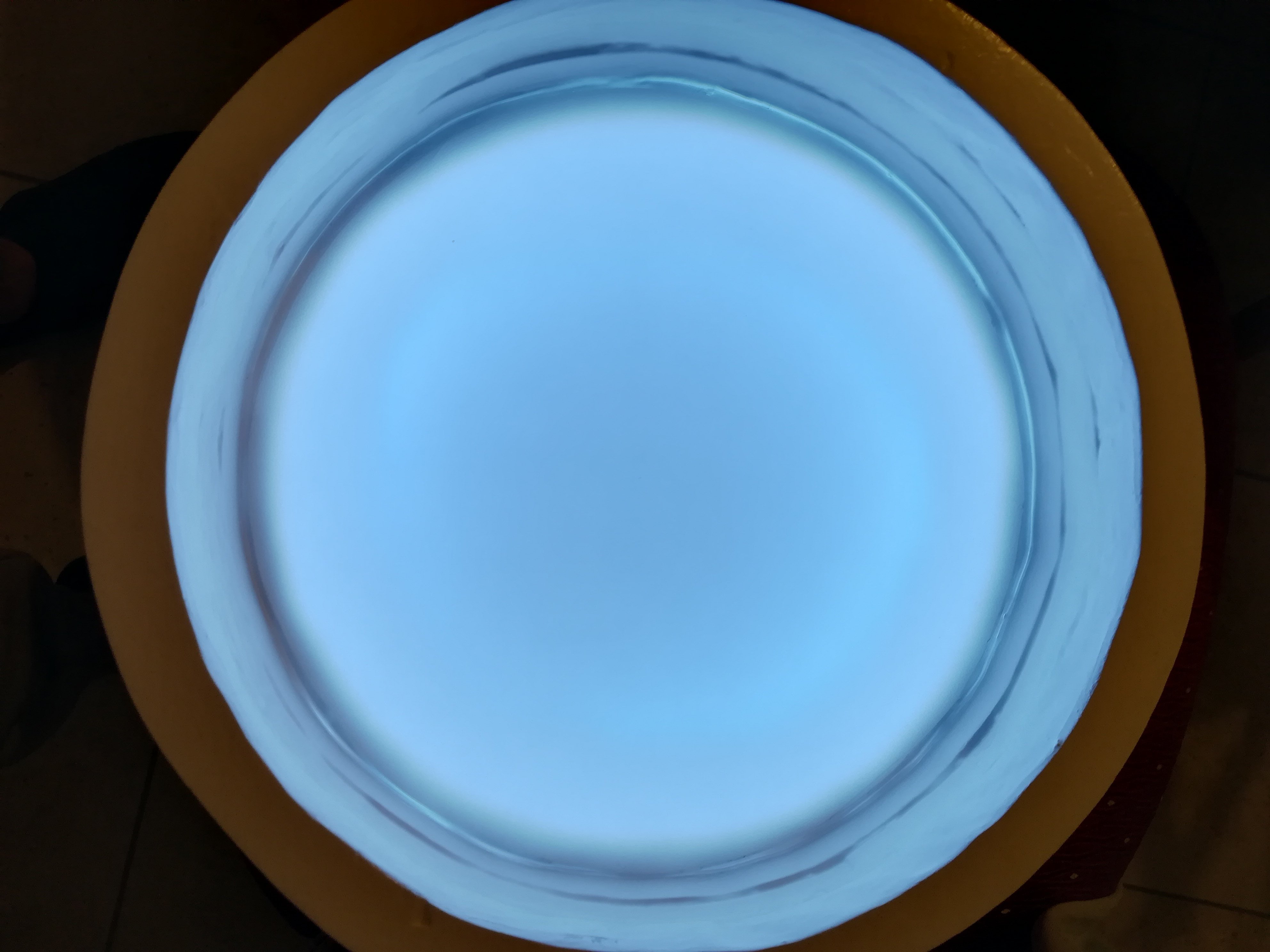

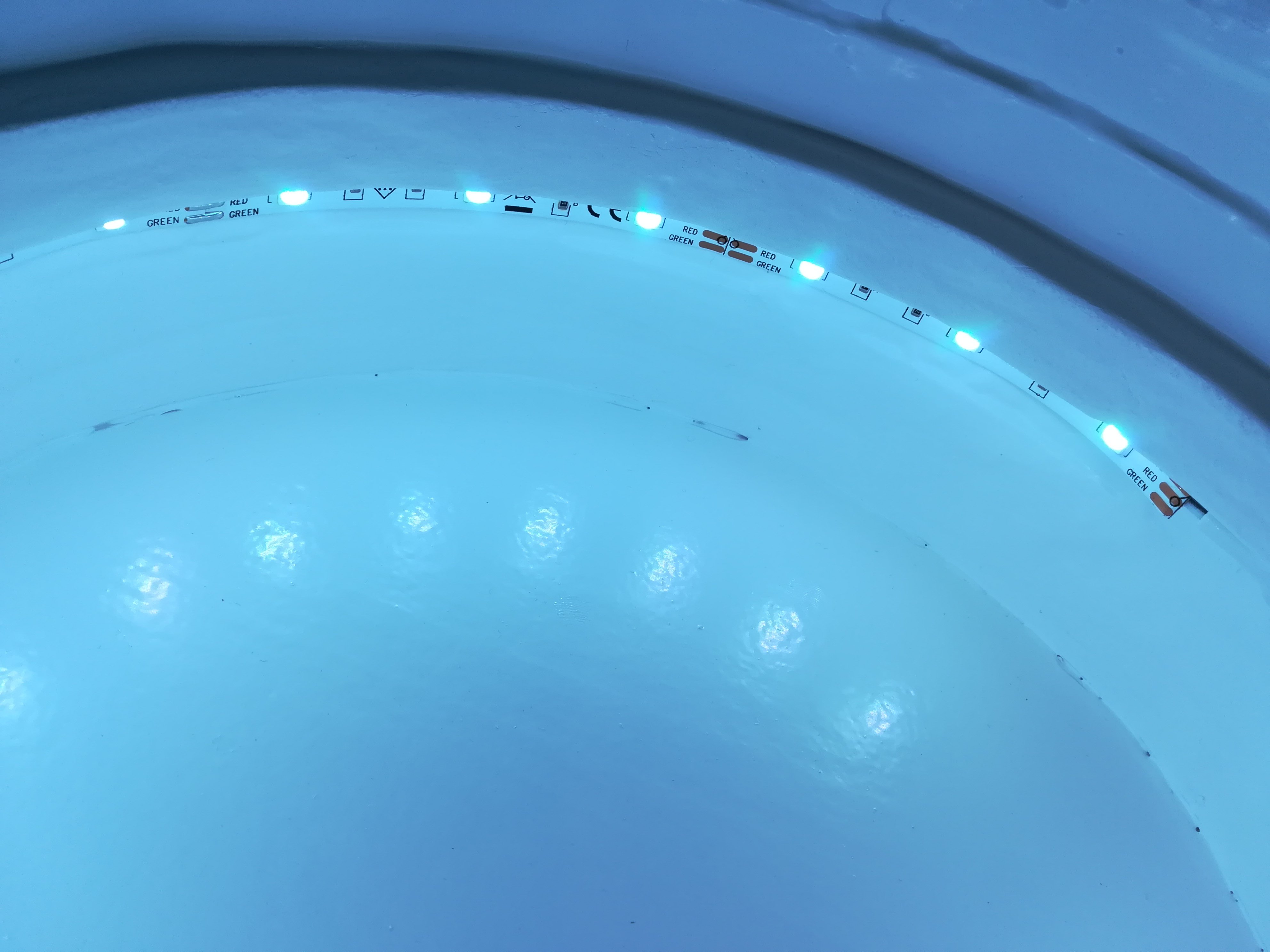

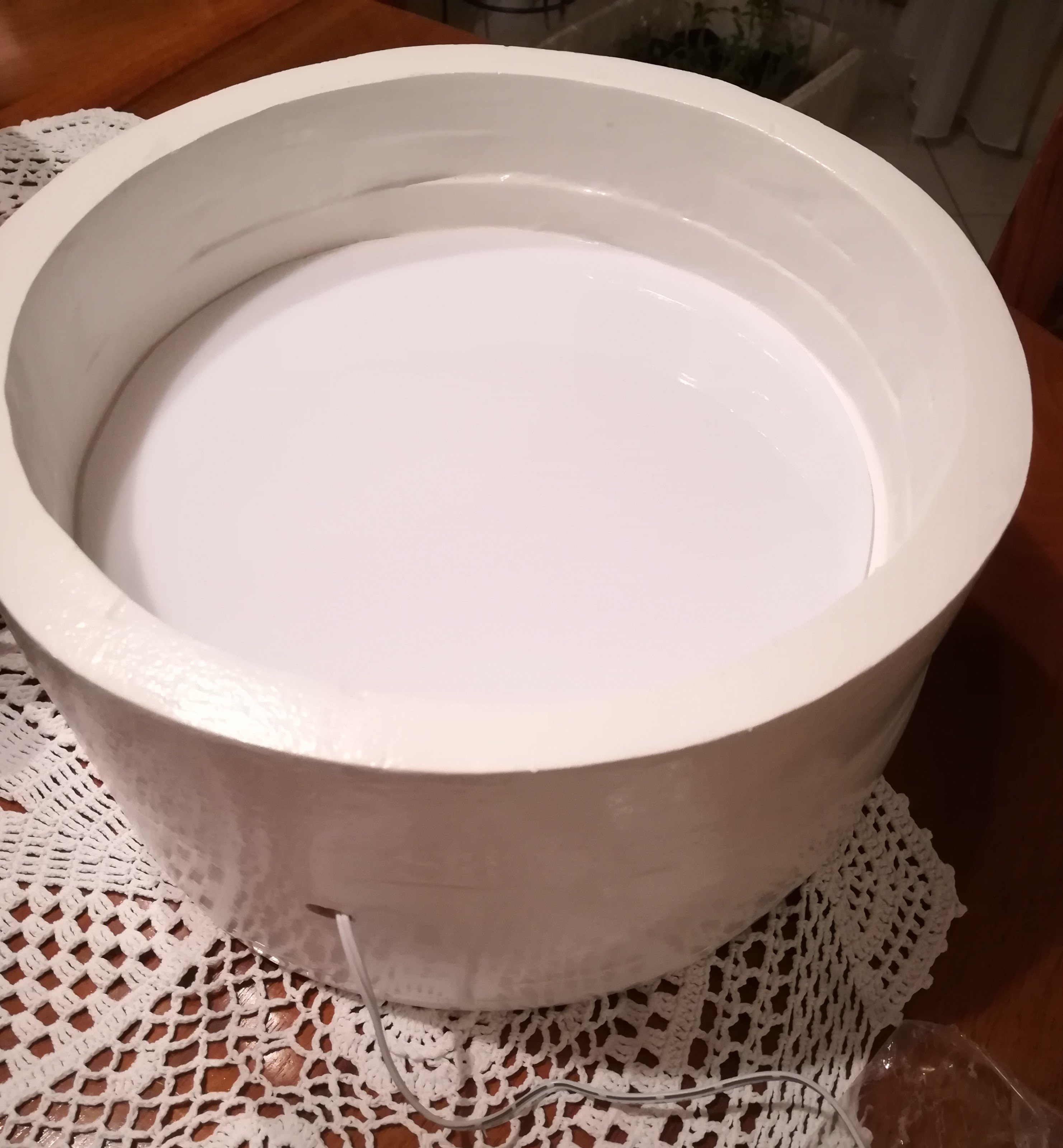

Après avoir tout collé et mis en peinture (sauf la plaque de plexiglas) je fais un test pour voir si cela est bon

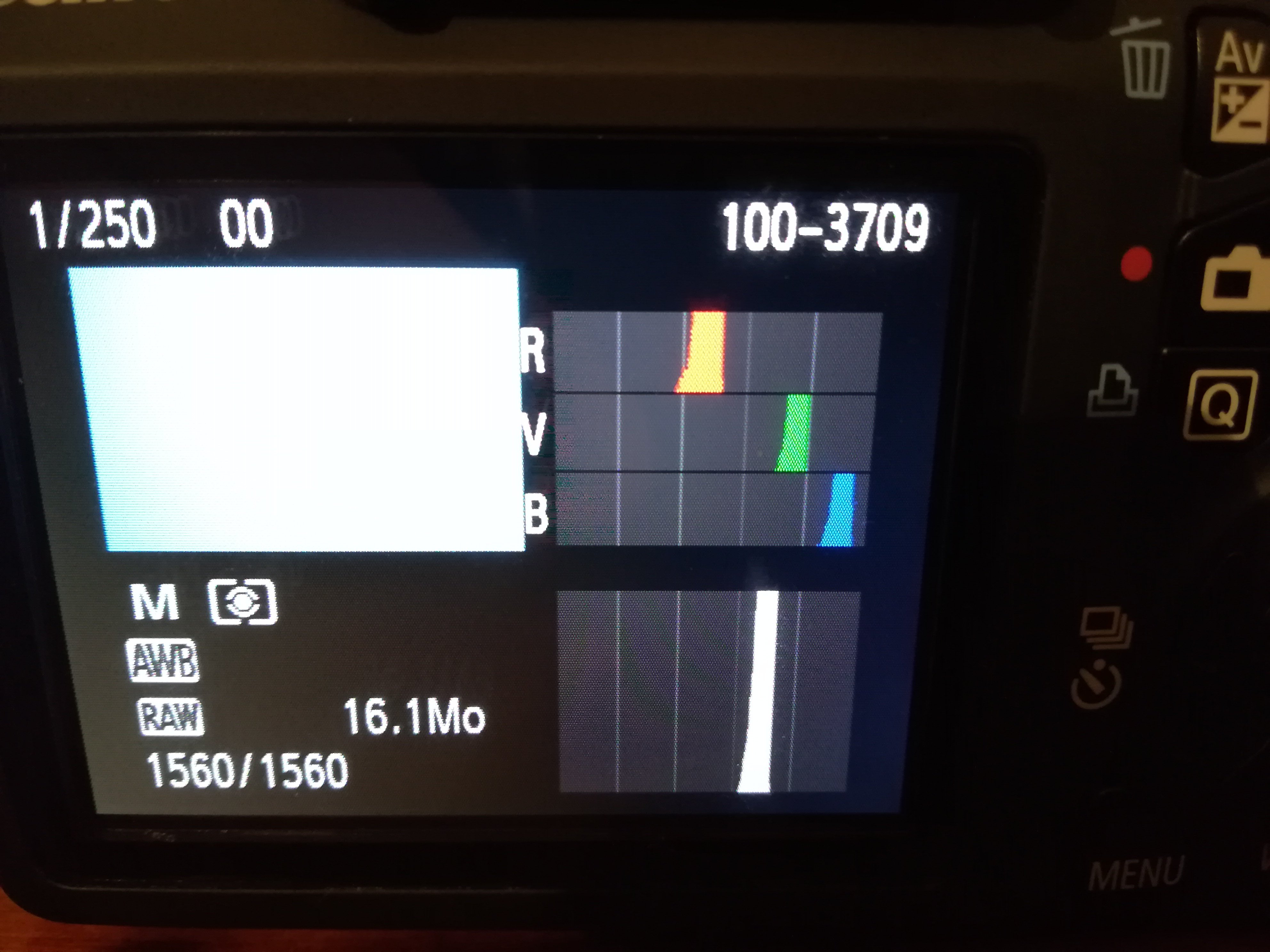

Je met la luminosité de mon histogramme à 2/3 en abscisse (c'est bien cela ?) et je remarque que mon flat est bleu est ce un problème ? ( les led ont une couleur plutôt froide)

Cependant il devient plus blanc lorsque je me déplace vers la droite dans l'histogramme

Merci d'avance pour votre aide

Marc



Modifié 29 avril 2019 par Marc684

[Marc684]

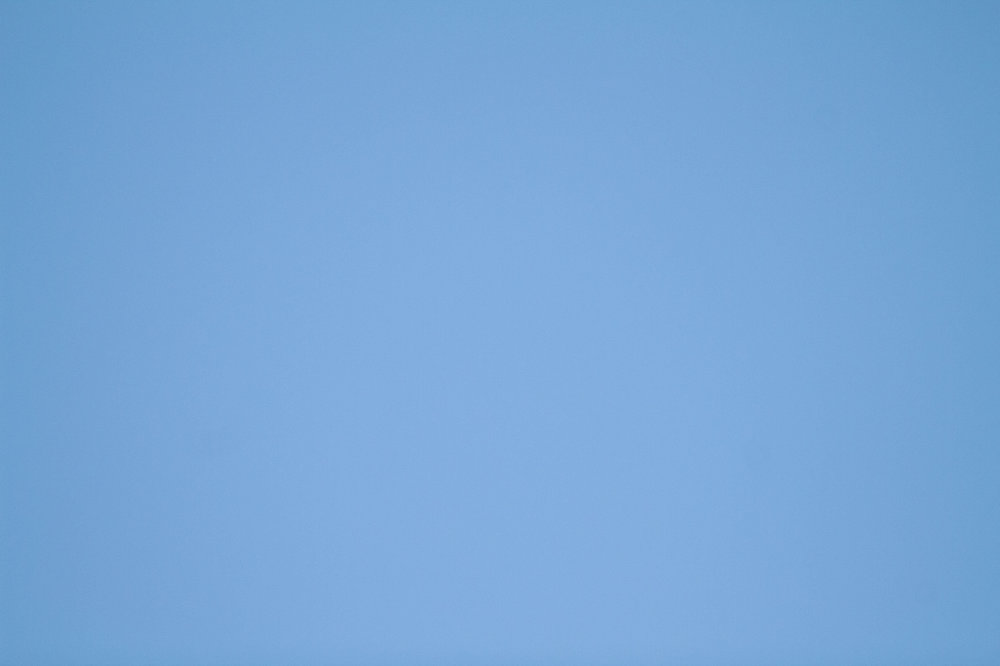

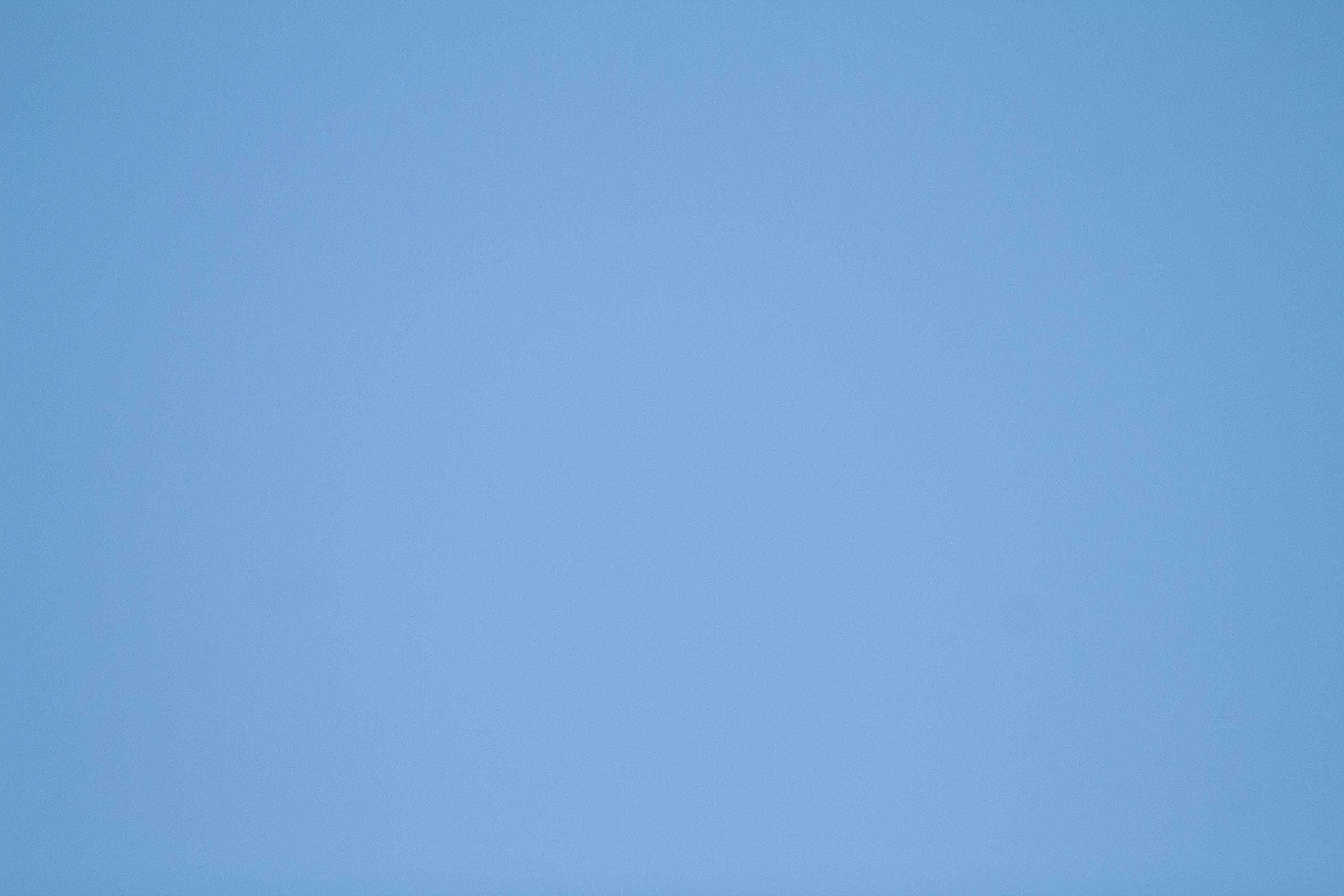

Voici le flat et son histogramme

[Marc684]

Quelqu'un pourrait il m'aider svp ?

[ursus]

Ce n'est pas un problème qu il soit bleu.

Par contre ta boîte à flat doit avoir un éclairage uniforme.

[Marc684]

Merci de ta réponse 😇

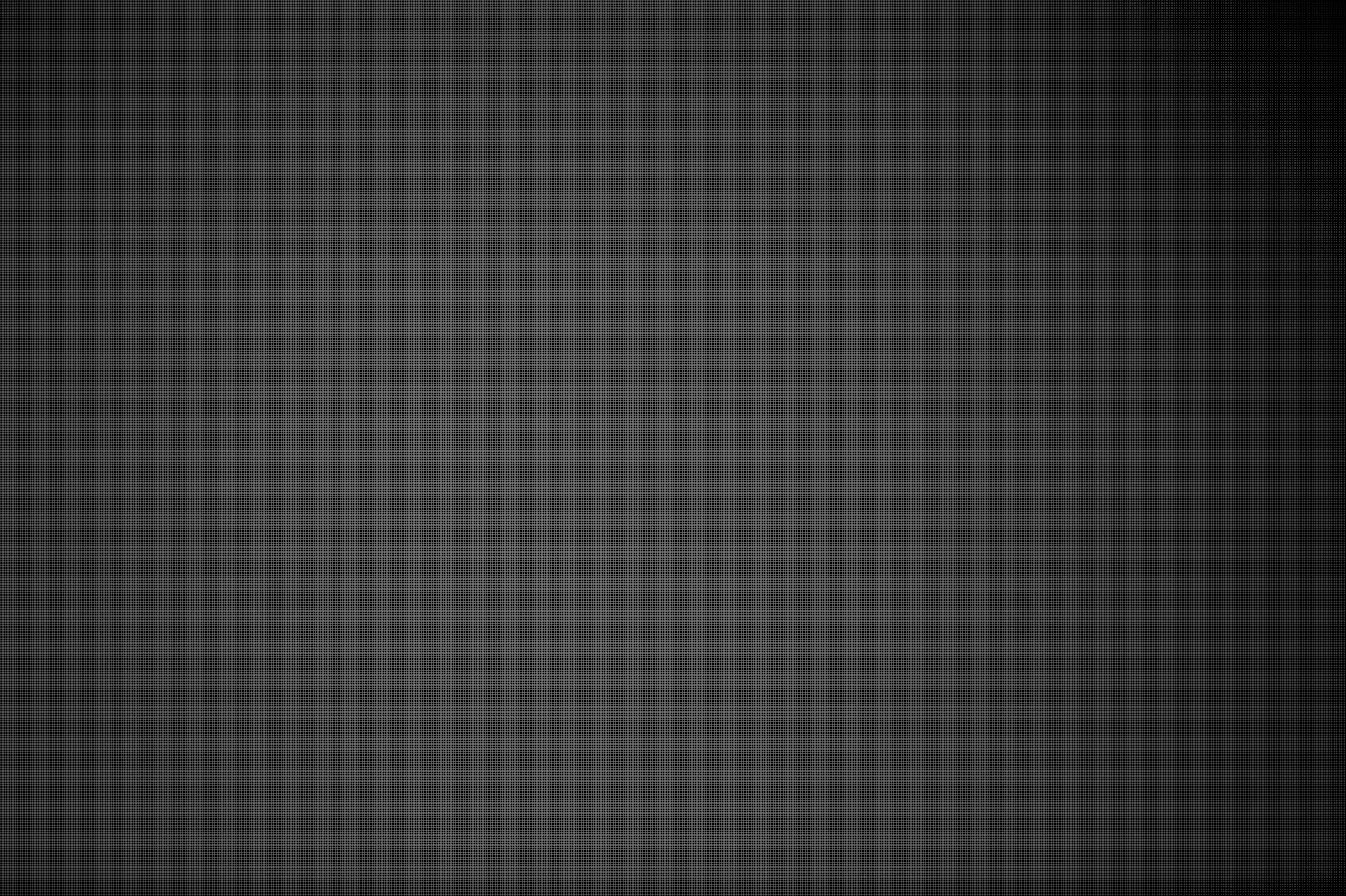

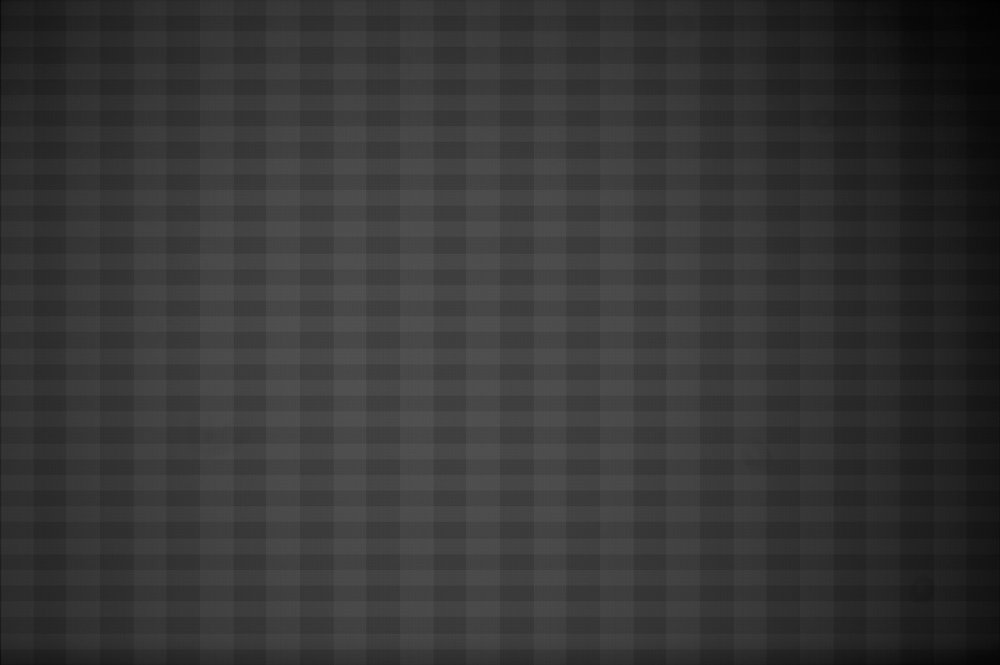

J'ai fais un master flat ( j'ai du modifier l'histogramme avec siril pour voir les poussières qui apparaissent) de 50 flat et j'obtiens ça qu'en pense tu ? (il faut cliquer sur l'image sinon il apparaît quadrillé)

Je vais essayer de trouver un moyen de rajouter une bande de led a l'endroit ou il y en a pas

Modifié 2 mai 2019 par Marc684

[Patrick Sogorb]

Quitte à rajouter des leds, choisi cette fois de leds à couleurs chaude, cela t'apportera un peu plus de rouge et moins de bleu (bien que comme dit précédemment, un flat un peu coloré ne gène pas).

Sinon, petite remarque sur la peinture intérieure de ta boite. Le blanc se doit d'être le plus mat possible pour une meilleure diffusion de la lumière à l’intérieur de la boite, et sur la photo, j'ai l'impression que tu as mis du brillant.

Modifié 2 mai 2019 par Patrick Sogorb

[Marc684]

Merci de ta réponse 😇

Oui en effet j'ai mis du satiné car je pensais que le "brillant" diffusait plus donc je vais corriger ça

Avec des LEDS plus chaudes mon flat ne deviendra pas jaune ?

[Patrick Sogorb]

Pour l'instant il est trop bleu, alors un peu de jaune en plus corrigera le problème...

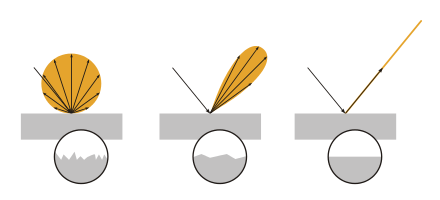

Les surfaces brillantes ne réfléchissent la lumière que dans une seule direction (réflexion dite spéculaire), alors que les surfaces mattes réfléchissent idéalement dans toutes les directions (réflexion diffuse). Le but d'une boite à flat, est justement que la lumière réfléchisse plusieurs fois sur les parois avant d'arriver sur la plaque diffusante, pour homogénéiser le plus possible la lumière. D’où peinture le plus mat possible, cela donnera de bien meilleurs résultats.



Modifié 2 mai 2019 par Patrick Sogorb

[Marc684]

Ok merci de cette explication 👍

[bemo]

Bonjour, je voudrais me fabriquer un panneau à flat aussi.

J'ai un 200x800 en poste fixe donc je voudrais juste poser en fixe ce panneau face au tube quand il est en position park horizontale, et le plus près possible de l'ouverture pour que ça serve un peu de bouchon.... ou de protection de l'ouverture en position park.

Je vous que tu as qques soucis de couleur avec le ruban LED, pour ma part j'ai vu celles ci https://www.amazon.fr/Onforu-Variateur-Autocollante-Sous-Meuble-Présentoir/dp/B07DZRLM3J?th=1, est ce que ça semble être similaire à celles que tu avait choisi ?

Après je vois que Patrick conseille de peindre l'intérieur de la boite en blanc mat, je notes.

Mon idée est de juste faire une boite rectangulaire, format A3, taille du plexiglass, épaisseur intérieure de 8mm ou 10, taille du ruban, et une plaque bois pour l'extérieur, avec un variateur (livré avec le ruban) pour régler l'éclairage.

Mais je vois un autre post ou il est dit que l'on a du mal à retrouver une position d'intensité d'éclairage stable d'un allumage à l'autre... as tu rencontré ce souci ? pour automatiser ce serait mieux que l'intensité puisse être bien fixée et stable.

[Marc684]

Elle ressemble mais ce ne sont pas les même : moi j'avais pris celles ci: https://www.leroymerlin.fr/v3/p/produits/kit-ruban-led-1-5m-multicolore-e1500922964

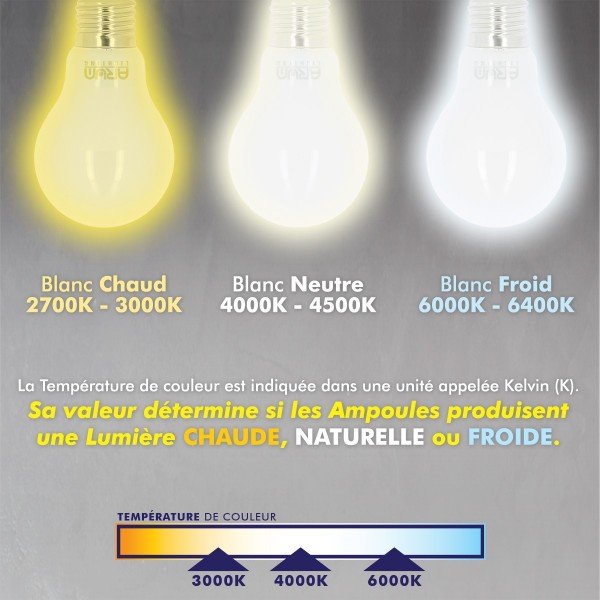

La température de couleur est de 4500K et malgré ça j'ai un effet bleu , les tiennes sont à 6000K alors ça sera pire c'est pour cela que je compte les remplacer par des 4000K

Ma boite englobe parfaitement mon 200 mm c'est tout ce que je peux te dire

Bah d'après ce que j'ai observé l'intensité était stable et puis le variateur livré avec le ruban peut te permettre de varier l'intensité si nécessaire

[bemo]

ok, c'est exactement le conseil que je cherchai, donc des neutres et vers les 4000K, en as tu trouvé ?

pour la variateur, le souci c'est que les flats se font en automatique et que donc j'ai pas envie d'avoir à aller régler l'intensité à chaque fois, mais on verra à l'usage..

merci en tous cas, je vais cherche des leds 4000K

[Marc684]

Je suis en train d'en chercher actuellement  j'hésite également avec un fil électroluminescent mais je sais pas trop ce que ça vaut : https://www.amazon.fr/cablematic-FR-Blanc-électroluminescent-Batterie-Bobine/dp/B00XNX1POG/ref=sr_1_fkmrnull_2_sspa?__mk_fr_FR=ÅMÅŽÕÑ&crid=2VJQSFOP0YNZA&keywords=fil+électroluminescent+4000K&qid=1556787533&s=gateway&sprefix=fil+électrolumi%2Ckitchen%2C170&sr=8-2-fkmrnull-spons&psc=1

[bemo]

des rubans led 4000K j'en vois pas mal, comme ici https://www.amazon.fr/Kebinfen-Non-étanche-Flexible-Lumières-multifonctionnelle/dp/B06Y67D1JH/ref=sr_1_3?__mk_fr_FR=ÅMÅŽÕÑ&keywords=ruban+led+4000K&qid=1556807114&s=gateway&sr=8-3

la question que je me pose, sont ils dimmable ? avec un variateur ? j'ai vu que sur les panneaux led certains ne supportent pas la variation, d'autres oui, cela semble lié au type de led...



Ah, celui ci est "dimmable" https://www.amazon.fr/Bandeau-LED-Volt-watt-IP65/dp/B07525TG1F/ref=sr_1_4?__mk_fr_FR=ÅMÅŽÕÑ&keywords=ruban+led+dimmable+blanc+neutre&qid=1556807558&s=gateway&sr=8-4

Modifié 2 mai 2019 par bemo

[Marc684]

J'ai trouvé celui la : https://www.leroymerlin.fr/v3/p/produits/kit-ruban-led-1-5m-multicolore-et-blanc-4000k-ledflexi-inspire-e1500922968

[bemo]

effectivement, mais 1.50 seulement, ce qui est suffisant malgré tout, mais pas de souci avec le coté multicolore ? ça doit vouloir dire qu'il y a des leds de plusieurs couleurs et que pour le blanc seules 1 led sur 4 sont allumées ? ou chaque led peut faire toutes les couleurs y compris le blanc ? un peu comme une matrice de bayer ?



[Marc684]

D'après la vidéo qui est avec les photos chaque led peut prendre plusieurs couleurs un peu comme une matrice de bayer j'imagine oui

[olivier1986]

@bemo

En fait tu as 4 fils sur ce type de ruban: le -, le R, V, B qui sont les +, et que se passe t-il quand on mélange toutes les couleurs?? du blanc!! magique!!

chez LM il y a des ruban où il faut juste un + et un -, en 12V et blanc dès le départ! c'est ce que j'ai pris!

Modifié 3 mai 2019 par olivier1986

[bemo]

Ok, vu, mais j'ai commandé celui que j'ai vu sur Amazon, blanc uniquement aussi, avec une plaque de plexiglass et un variateur... y a plus qu'à...

[Marc684]

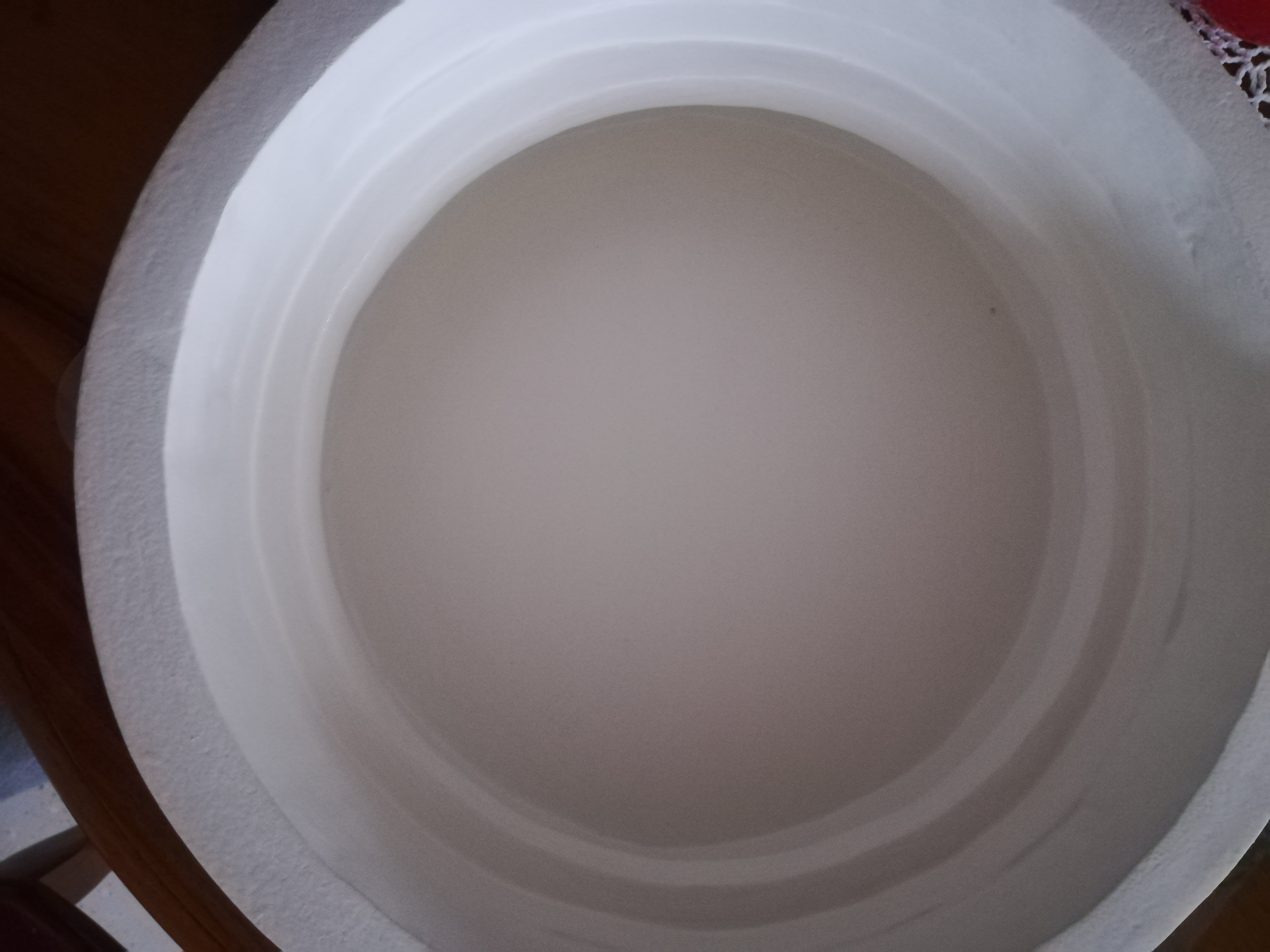

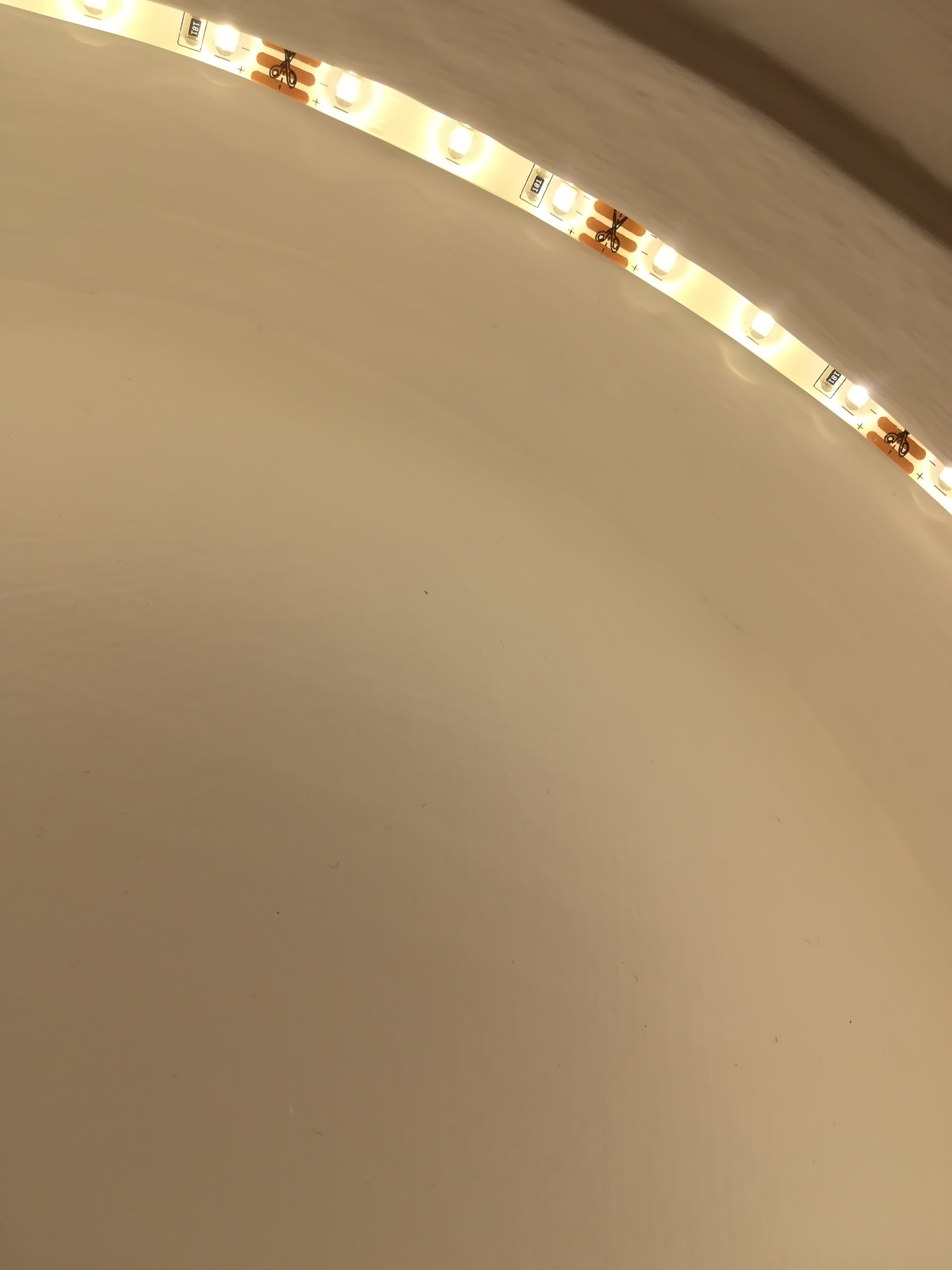

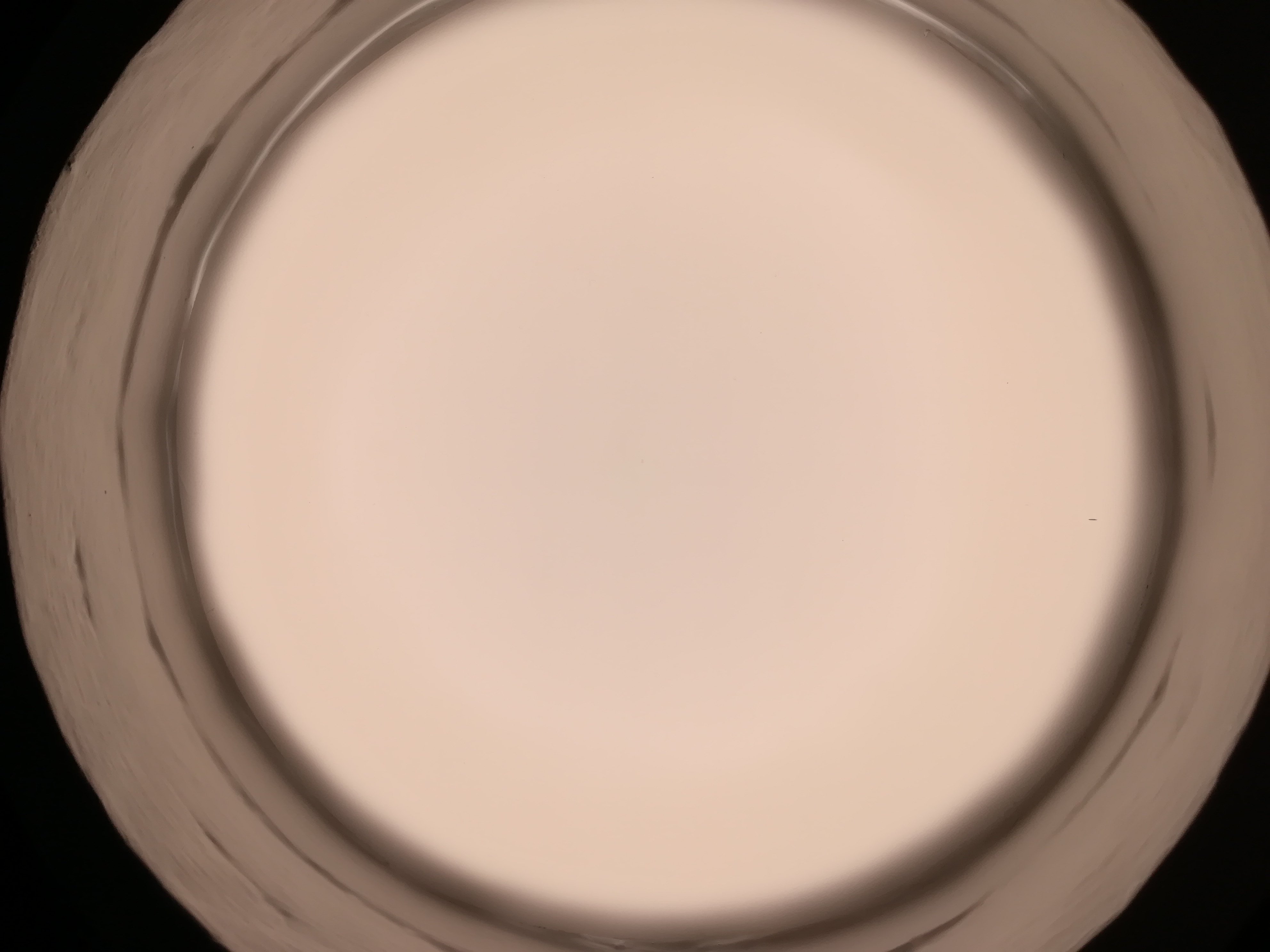

Donc voici la boîte repeint en blanc mat avec des LEDS plus chaude (4000K)

A votre avis dois je mettre un bande de Bristol blanc pour éviter la lumière "direct" dans le capteur ?

[bemo]

Superbe cette boite à flats,

Pour ce qui est des rayons directs vers le tube, oui, je pense qu'il faut mettre qque chose qui recouvre le ruban pour que ça force les rayons vers le centre et en indirect, maintenant faut peut être tester d'abord pour voir ce que ça donnera.

Le souci c'est surtout d'arriver à abaisser la luminosité pour ne pas saturer tes flats, et ça c'est pas facile car ces LEDs ça crache pas mal quand même...
