Correction bord rabattu excessif sur Newton 200/800

[valdetahiti]

Bonjour tout le monde,

Suite à un précédent post concernant le backfocus idéal pour mon 200/800 QuattroP avec le correcteur de coma GPU F4, j'ai publié une photo de M13 montrant quelques défauts.
L'un de ces défauts correspond à la tête des étoiles liées aux réflexions sur les brides métalliques du miroir primaire et/ou des bords du miroir rabattus de manière trop excessives.

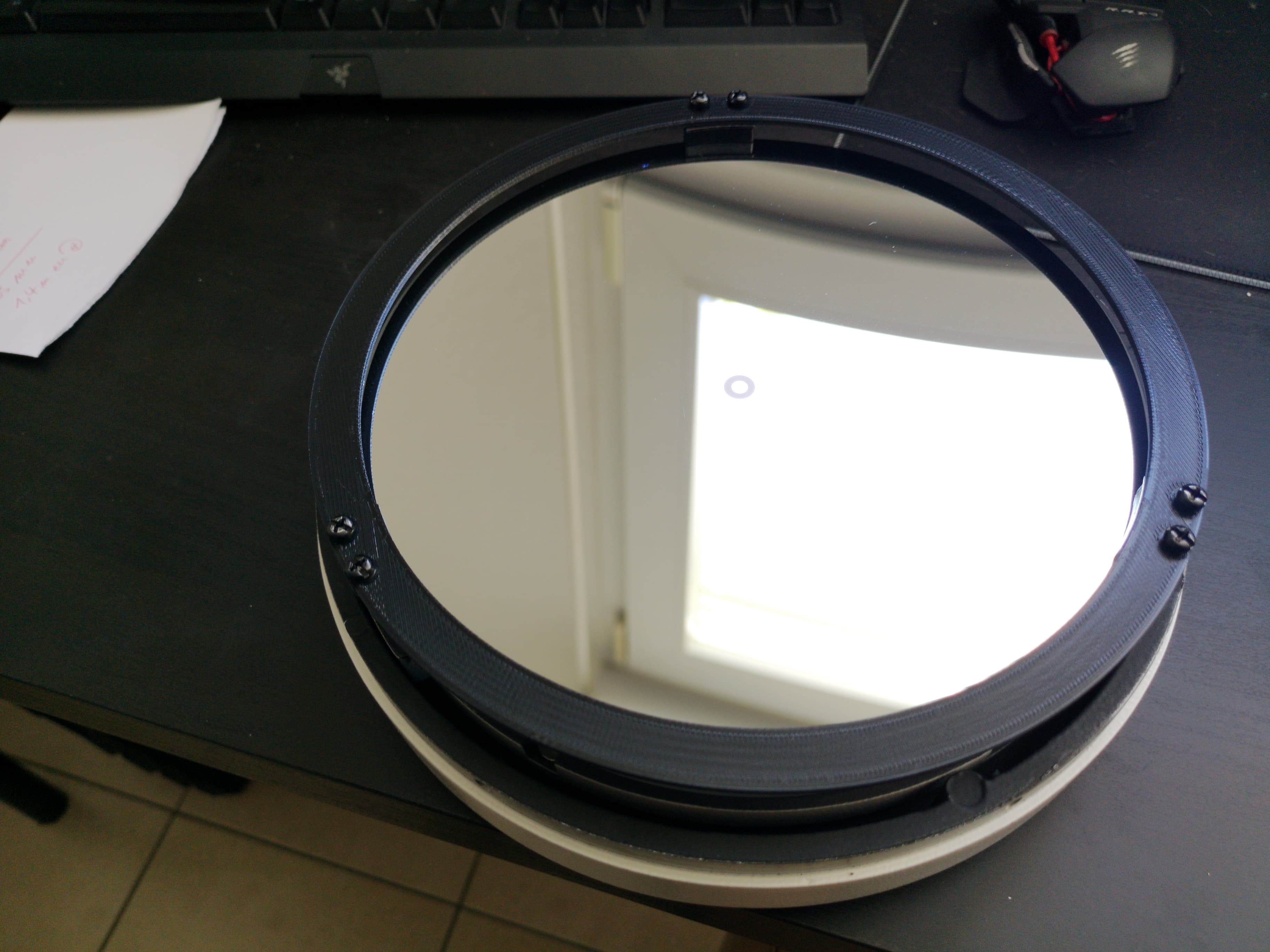

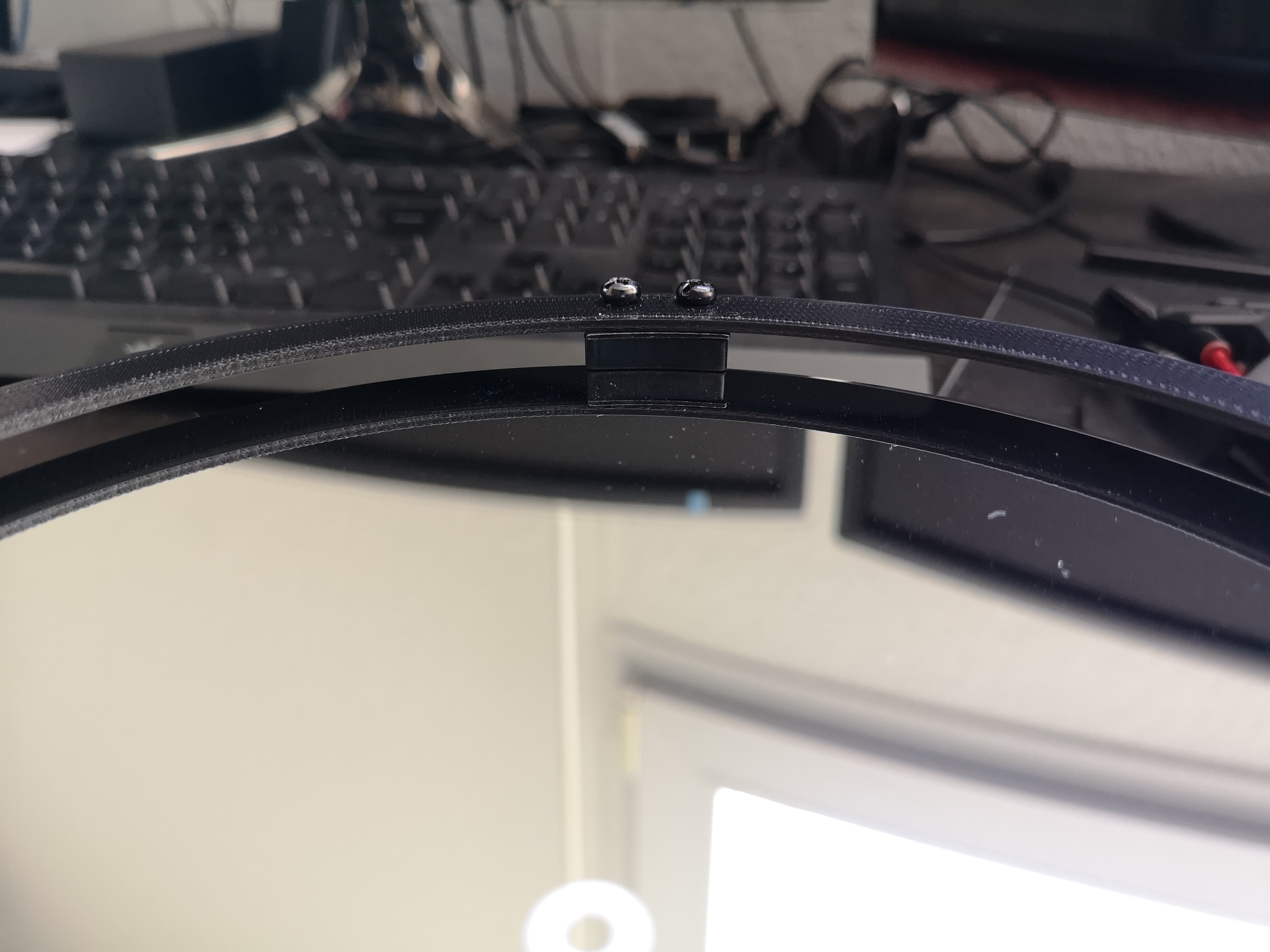

On m'a conseillé de mettre des patins de feutre sur les brides, mais j'ai trouvé une meilleure solution : une collerette le long du bord extérieur :





Imprimé grâce à une imprimante 3D (merci le site abeille3D pour la vitesse et la qualité d'exécution !) à partir de ce modèle : http://planetediy.fr/index.php/2019/03/10/masque-de-primaire-pour-aigrettes-disgracieuses/
Le fichier STL pour impression est dispo ici : https://www.thingiverse.com/thing:3481673

Plus qu'à attendre le beau temps pour les tests et comparer la forme des étoiles !
RAPPEL : Uniquement valable pour un Newton Skywatcher QuattroP 200/800

Bonne journée !

Modifié 6 juin 2019 par valdetahiti

[olivdeso]

il ne faut surtout pas que les "brides"  (=les pattes anti retournement) touchent la surface du primaire. ça donne ce genre d'étoiles autrement.



Très bonne idée la collerette. idem : il ne faut pas qu'elle touche le primaire mais doit être quelques mm au dessus.

[valdetahiti]

Il y a 1 heure, olivdeso a dit :

il ne faut surtout pas que les "brides"  (=les pattes anti retournement) touchent la surface du primaire. ça donne ce genre d'étoiles autrement.



Très bonne idée la collerette. idem : il ne faut pas qu'elle touche le primaire mais doit être quelques mm au dessus.

Très bien, j'ai un petit espace de 0.5mm je dirais entre le miroir et chaque bride. Les brides touchent le miroir si celui-ci est horizontale, mais ça n'appuie pas dessus imposant une contrainte.
Normalement un bon point de corrigé (à tester quand météo le permettra), maintenant mes soucis de backfocus

[olivdeso]

Excellent, c'est parfait tout ça !



impatient de voir le résultat...

[jeffsimo]

Ben dis-donc, ça a été rapide. Normalement le ciel chez toi sera couvert durant 3 semaines maintenant



JF

[valdetahiti]

Il y a 10 heures, olivdeso a dit :

Excellent, c'est parfait tout ça !



impatient de voir le résultat...

Merci Oliv ! Ce soir normalement je pourrais tester tout ça





il y a 29 minutes, jeffsimo a dit :

Ben dis-donc, ça a été rapide. Normalement le ciel chez toi sera couvert durant 3 semaines maintenant



JF

Jeff ne me porte pas la poisse ! J'ai réellement attendu 1 mois après l'achat du Newton alors non ! Pas ce soir haha
