Bras magique pour Jumelles

[Foldedol]

Bonsoir,



Je ne peux résister à l'envie de partager cette solution pour Jumelles.

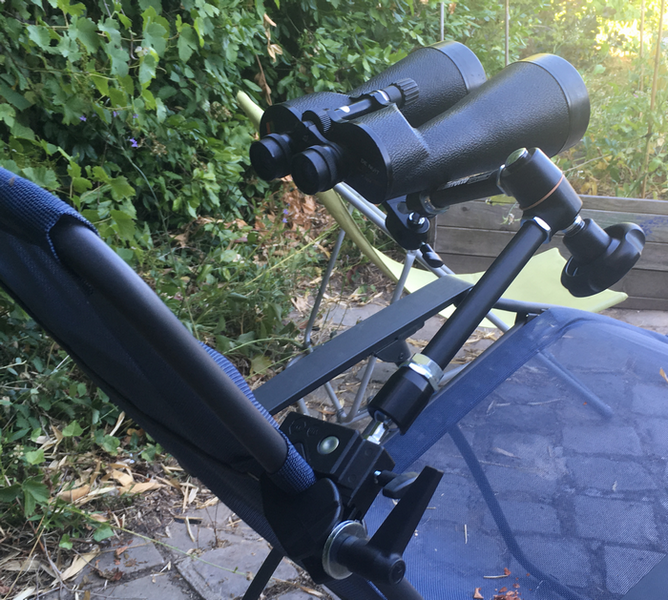

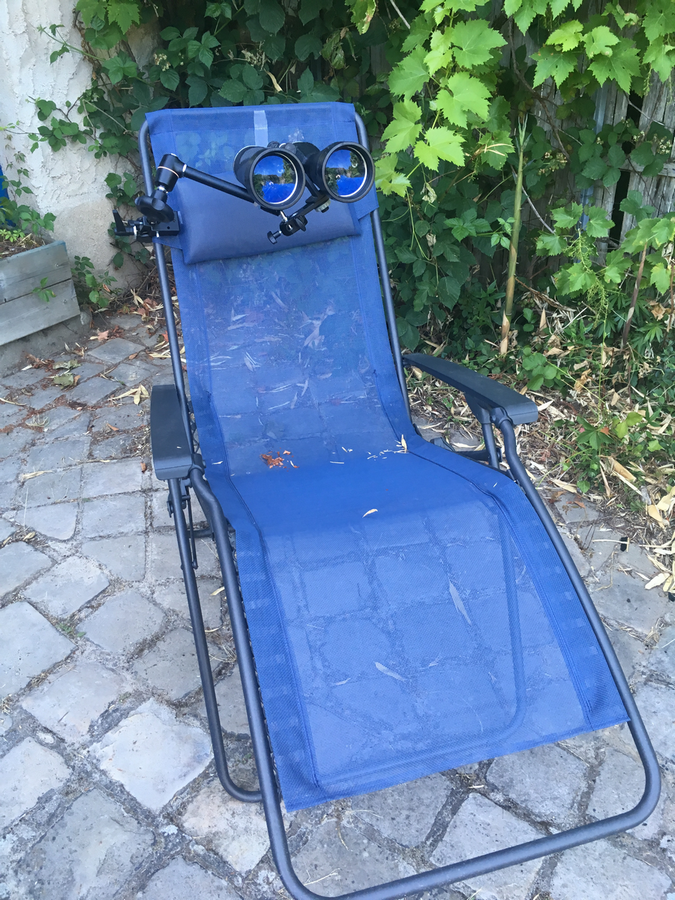

Le bras magique Manfrotto est dimensionné pour 3kg. Ce qui correspond à peu près au poids des 20x80.

L'idée est que le bouton de serrage manuel bloque tout le bras d'un coup.



Essai prévu cet été.

Mais ça me semble déjà très très agréable ! La chaise y est sans doute pour beaucoup



Edit ; Après de nombreux tests cet été :

- Il vaut mieux un transat rigide. L'assise souple est super confort, mais à x20 les battements cardiaques se transmettent et un tremblement fin mais régulier est nuisible.

- Attention au poids. Mes 20x80 font 2,1kg et c'est déjà limite. Placer les jumelles devant le visage exige du porte à faux.



Edit : Modification du montage

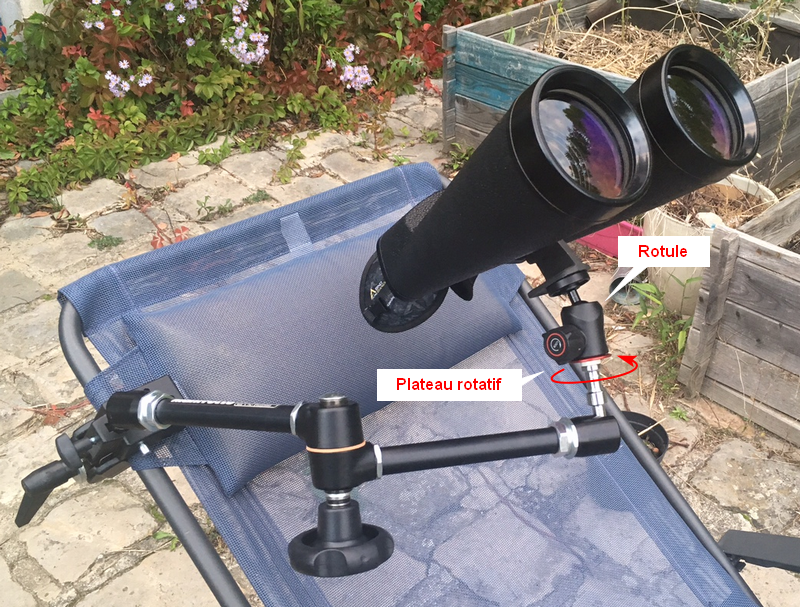

- J'ai greffé une rotule ultra légère : Manfrotto 492

C'est en réalité une rotule + un plateau rotatif.

Elle pèse moins de 200g.

Elle se greffe en prise direct sur les tenons.





Modifié 3 octobre 2019 par Foldedol

[GuillaumeKIO]

Il manque le porte gobelet pour la bière

[martial_julian]

super magique tu as un lien s'il te plait?

[Foldedol]

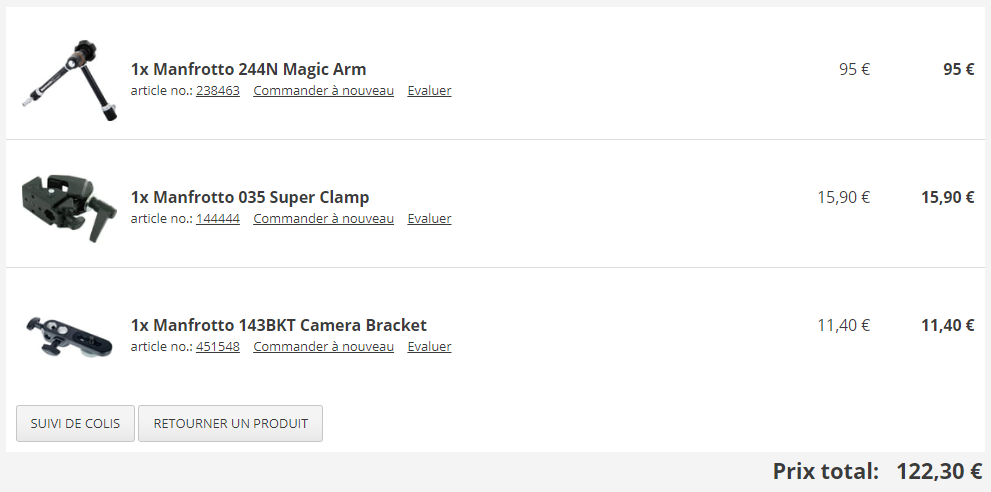

J'ai pris ça chez Thomann : le Manfrotto 244

https://www.thomann.de/fr/manfrotto_variable_friction_arm_244n.htm

https://www.thomann.de/fr/manfrotto_035.htm

https://www.thomann.de/fr/manfrotto_143bkt_camera_bracket.htm





J'avais déjà la pièce entre les jumelles et le pas de vis photo.

Je trouve ça très honnête vu la capacité de charge. On a accès au zenith, et c'est ultra portable. Accessoirement ça peut servir à autre chose.



Bon par contre il faut un lieu de vacances qui fournit la chaise longue.



Il y a une variante : le 143 avec un levier de serrage au lieu d'un bouton vis.

Mais qui semble avoir moins bonne presse sur le serrage.

https://www.thomann.de/fr/manfrotto_magic_arm_143n.htm



Modifié 4 juillet 2019 par Foldedol

[martial_julian]

Merci Foldedol

[CATLUC]

Bonjour

Autre système :  https://www.webastro.net/forums/topic/13070-enfin-le-confort-pour-jumelles/

Ouf j'étais jeune.🤣

autre post : https://www.webastro.net/forums/topic/152456-siège-altaz-pour-jumelles/

Bonne journée.

Luc





[CATLUC]

Et si vous voulez mettre un viseur dessus :

https://www.webastro.net/forums/topic/70584-un-support-simple-de-viseur-pour-jumelles/



[Foldedol]

Énorme le siège



Bon l'avantage du bras magique c'est que tu peux le fixer par simple pince sur la chaise du lieu où tu débarques.

[astronome04]

Superbe idée, en faisant des recherches, je suis arrivé à divisé le prix par 4   avec les mêmes outils mais en générique

Fallait y penser, merci, tu devrais faire un sujet dans la section bricolage du forum

bon ciel

[Foldedol]

Tu obtiens le même fonctionnement ?

Là le bouton de serrage manuel bloque toute la chaîne d'un coup (la rotule centrale + les 2 rotules d'extrémité).



Sinon on apres quelques essais j'ai tout de même un peu de vibrations à 20x.

La chaise longue semble être le maillon faible.



Modifié 7 juillet 2019 par Foldedol

[macfly51]

Intéressant.....



@ astronome04 ; des liens ?

[polorider]

Le 05/07/2019 à 16:40, Foldedol a dit :

Sinon on apres quelques essais

Salut Foldedol . Intéressant ce système (que je ne connaissais pas). C'est pas mal pour les jumelleux de connaitre différentes solutions évitant d'avoir à tenir des jumelles lourdes. Peux-tu nous tenir au courant quand tu t'en seras servi un peu plus ? Personnellement j'ai éliminé le problème des vibrations:

Révélation

Jumelles Canon stabilisées...

mais je cherche maintenant à gérer le problème du poids. Et avec un matériel simple à mettre en oeuvre. Ton système pourrait peut-être me convenir. Merci pour le partage

[Foldedol]

J'ai fait l'essai ce week end. Le bras tient plutôt bien la charge.



L'enjeu c'est :

- De serrer au bon pointage

- De pouvoir ajuster finement le pointage pour centrer l'objet (nécessaire à 20x)

- De stabiliser le tremblement



En gros  :

- Je pointe d'une main

- Je sers de l'autre.



Et ensuite j'ajuste :

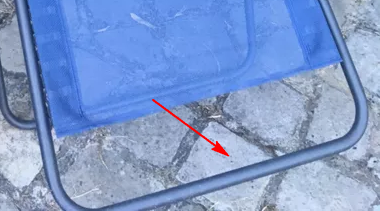

- En hauteur avec les pieds grâce à la chaise.

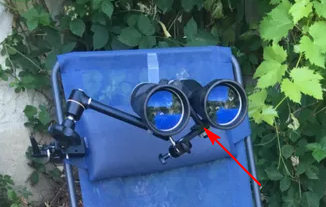

- En latéral grâce à la fixation photo en bout de chaîne qui laisse un peu de jeu.



Ensuite je ne touche plus à rien et j'ai les 2 bras qui se reposent. Et ça c'est très appréciable. Tu peux observer sans les bras.



Par contre à 20x ça tremble encore un peu. Ça n'est pas équivalent à un pied.

Sur la détection d'amas ça ne pose aucun problème.  J'arrive quand même à bien scanner la portion de ciel qui est dans mon jeu latéral.



Par contre si on se concentre sur une double ou Jupiter, le tremblement me gène.

Mais je suis habitué à une APO sur pied donc bon ...



Pour perfectionner j'envisage :

- Des 12x / 15x au lieu de 20x.  Ça enlèvera du tremblement et donnera du champ.

- Une chaise dure au lieu de souple : Genre les transats là où je vais cet été. Ça enlèvera du tremblement.



Après sans ce montage je ne sors pas les jumelles ... Car le zenith est compliqué.



Là j'ai un ensemble à 170€ avec 80mm.

Je trouve le compromis déjà très bon.

[Foldedol]

Je viens d'éditer le sujet principal après de nombreux tests sur mes lieux de vacances.



Attention aux transats souples : L'assise transmet les vibrations cardiaques. Un léger tremblement persiste.



Il vaut mieux squatter un siège rigide je pense ! (Transat plastique dur). Quitte à intercaler un tasseau pour pas péter le plastique.



Sinon c'est franchement très bien. C'est un autre confort que le serrurier 🤣



Belle lune ce soir avec Jupiter en escorte.

Bon ciel à tous !



Si un admin me lit : On peut déplacer le sujet dans tests de matériel je pense.

Modifié 10 août 2019 par Foldedol

[iserois]

Salut Foldedol,merci pour le partage !

[kerozene]

Le 04/07/2019 à 19:29, Foldedol a dit :









Modifié 10 août 2019 par kerozene

[Foldedol]

Petite mise à jour,

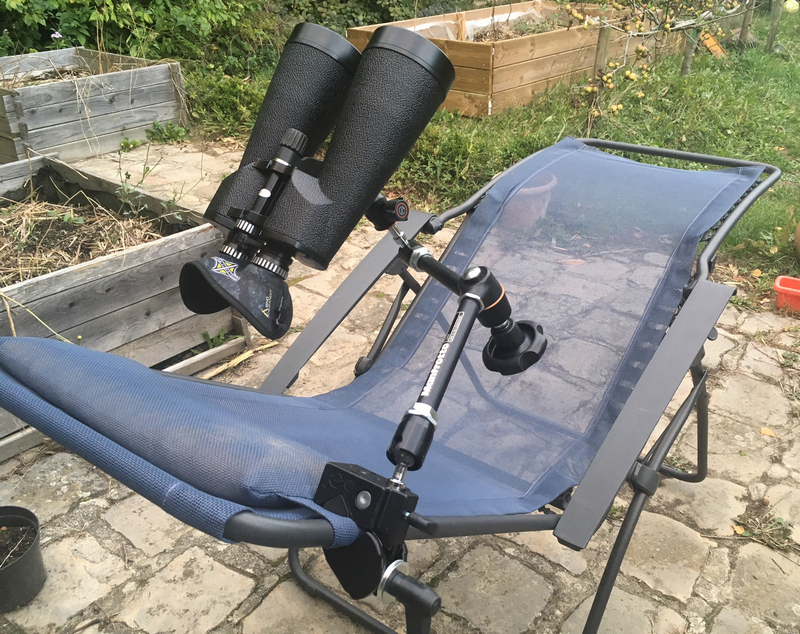

J'ai modifié mon montage avec une nouvelle paire de jumelles (PERL 30x80) + bonnette latérale + aussi et surtout une rotule.

De cette façon on peut serrer le bras à fond en plaçant les jumelles à hauteur de tête.



Puis jouer uniquement avec la rotule au pointage.



Le serrage est continu et assez bien fichu.

Je m'en sors pas mal à 30x sur M13, le double amas, la lune, l'haltère, le sagittaire, et Saturne ... Exception faite du tremblement lié à la chaise souple.



Essai à suivre sur chaise rigide et ciel correct.





Le confort est au rendez vous. Et encore plus au zenith !



Ref de la rotule : Manfrotto 492 (moins de 200g).



Modifié 3 octobre 2019 par Foldedol

[Subwoof]

Aaah tu les as trouvé tes fameuses 30x80 que tu cherches depuis un p'tit moment



[Foldedol]

Nouvelle mise à jour : Pour avoir la stabilité maximum j'ai déporté le bras magique sur un trépied.

Aucun contact avec la chaise, et donc aucun tremblement. A 30x c'est la limite de l’exercice mais ça passe.





En voyage je n'emmène que le bras magique pour rester vraiment compact. Le voici replié :

[Veloce Origine]

Salut @Foldedol

Ton montage est fort séduisant... mais limité à 3 kg.

Puisque tu as un usage régulier des divers éléments Manfrotto, imagines-tu qu'il soit possible d'ajouter un second bras magique à gauche qui se connecte au même point central pour permettre de manipuler une juju de 6 kg, ou bien est-ce que la dernière rotule restera trop faible qu'il arrive ou alors la connexion entre les deux ne sera pas efficace ?

[Michel Boissel]

Dans le matos professionnel pour les tournages cinéma, il existe des bras magiques beaucoup plus costauds, mais hors de prix neufs. Ce genre de matériel m'a permis parfois de suspendre des caméras super16 (donc beaucoup plus lourdes que 3 kg) dans des positions franchement acrobatiques.

C'était dans une vie antérieure où j'étais chef électro ou machino dans l'audiovisuel.

On peut en trouver éventuellement en occasion, entre-autres, chez les loueurs de matériel pro qui renouvellent régulièrement leur matos.

[astronome04]

Du coté des bras flexibles deeper qui supporte 20kg de charges il y a aussi une possibilité.

Passé un moment j'avais même penser a un support d’épaule pour camera en les doublant, si ca peut donner une idée a quelqu'un:

J'ai laisser tombé tous mes projets lol

[Foldedol]

Le 17/08/2022 à 11:39, Veloce Origine a dit :

une juju de 6 kg

Je pense que c’est du délire



le poids ne sera pas le seul problème. Le pointage sera impossible.

[Veloce Origine]

Merci pour les avis, je vais rester sur trépied !
