Un 115/900 en impression 3D

[papatilleul]

ça c'était avant l'impression 3D

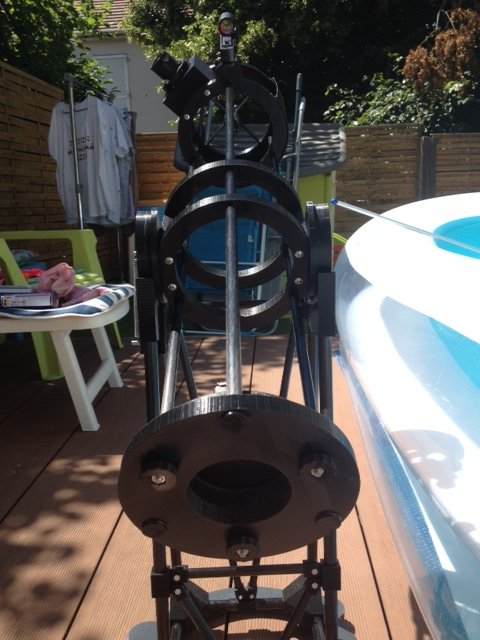

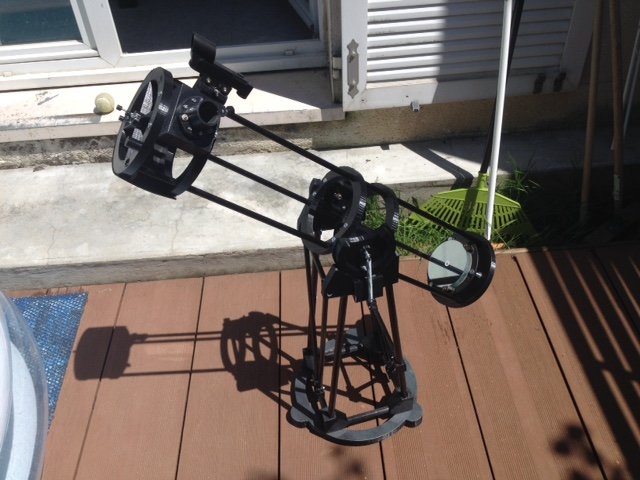

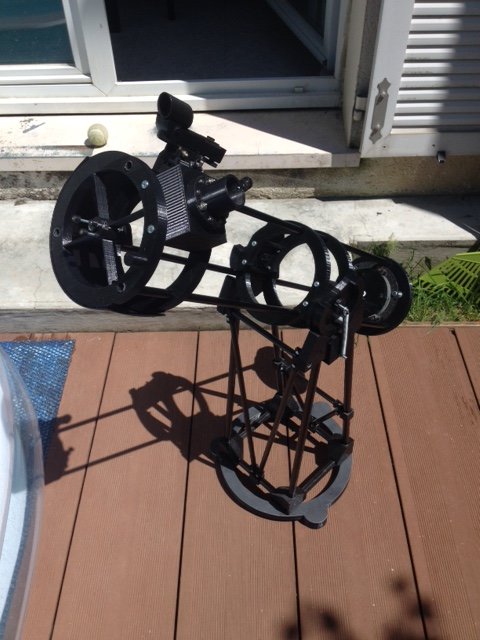

Et ça c'est en impression 3D





Le tout a été réalisé en PET-G et les tubes sont en carbone. Les pièces imprimées ont été dessinées avec SketchUp.

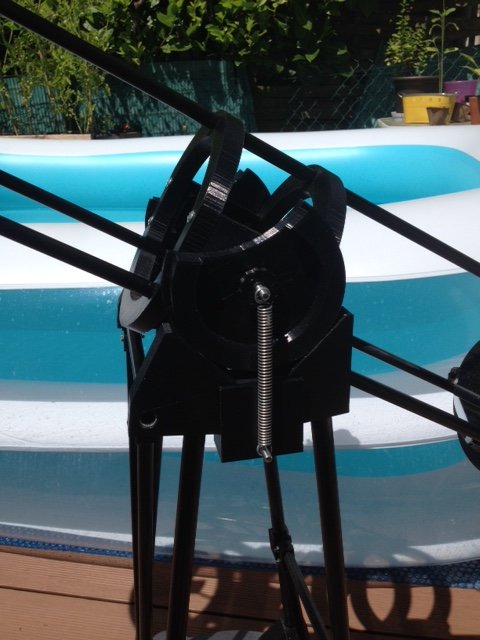

Mettre un 115/900 en dobson est une vraie bonne idée mais l’alléger à ce point n'en est pas forcément une. Le tube pèse moins de 1,5 kg ce qui rendait l'équilibrage impossible à 75° et plus. J'ai donc ajouté un ressort pour bien plaquer le tube sur les fourches. Plus de problème d'équilibre avec ou sans oculaire.

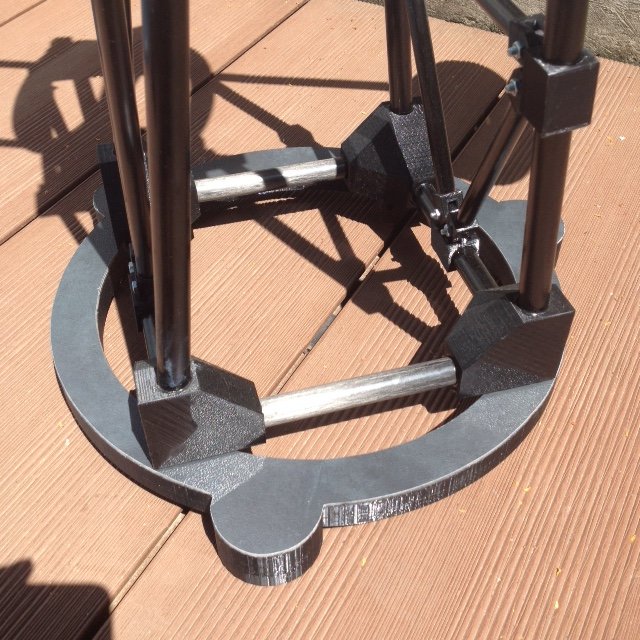

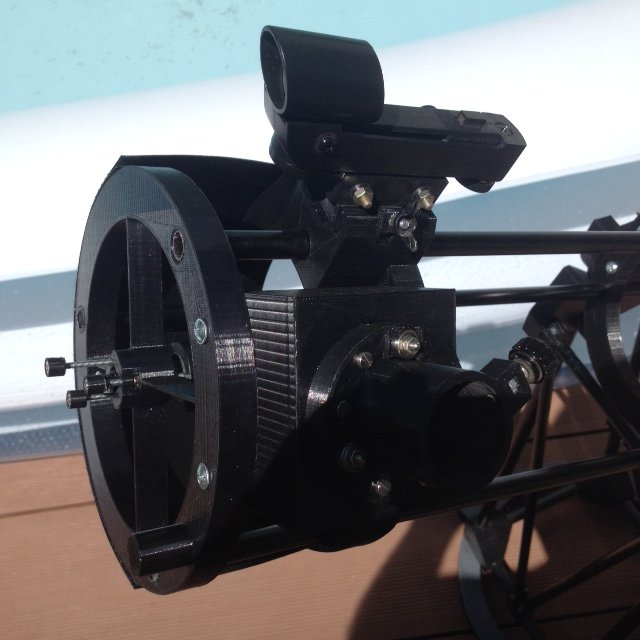

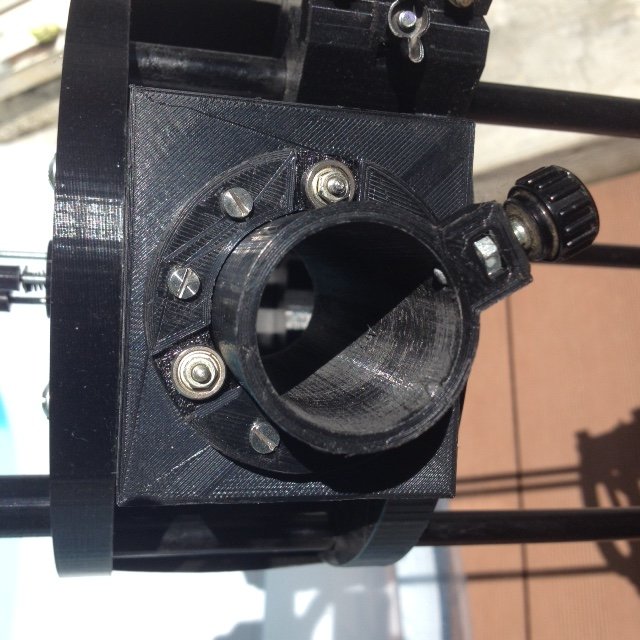

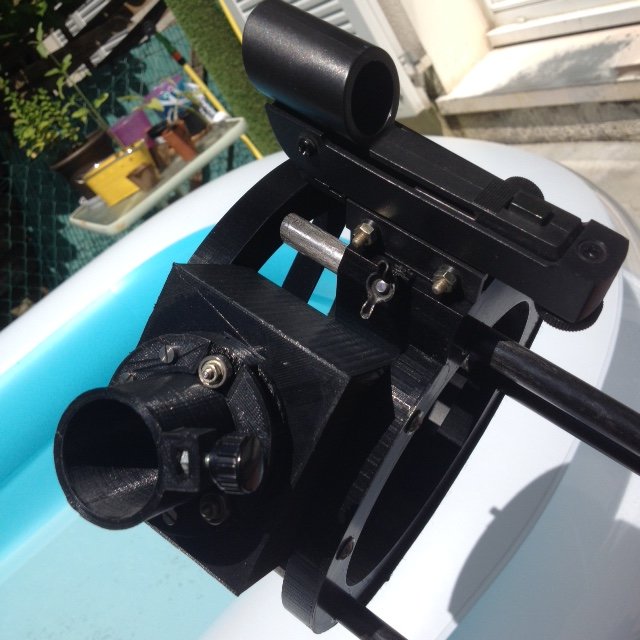

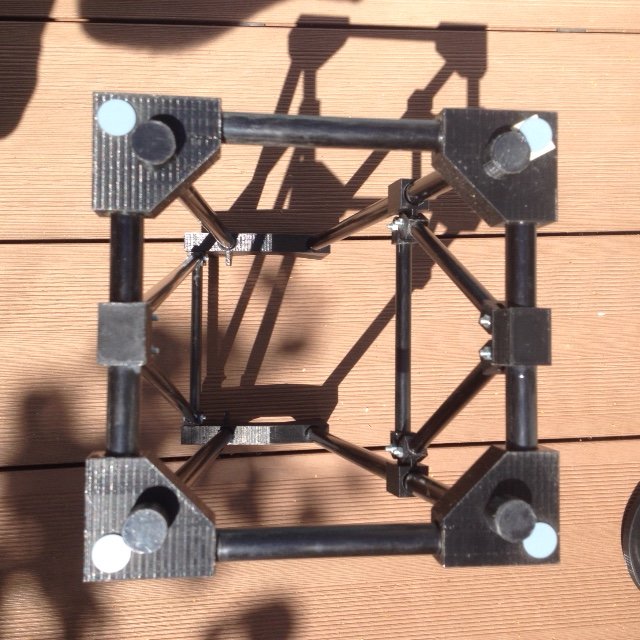

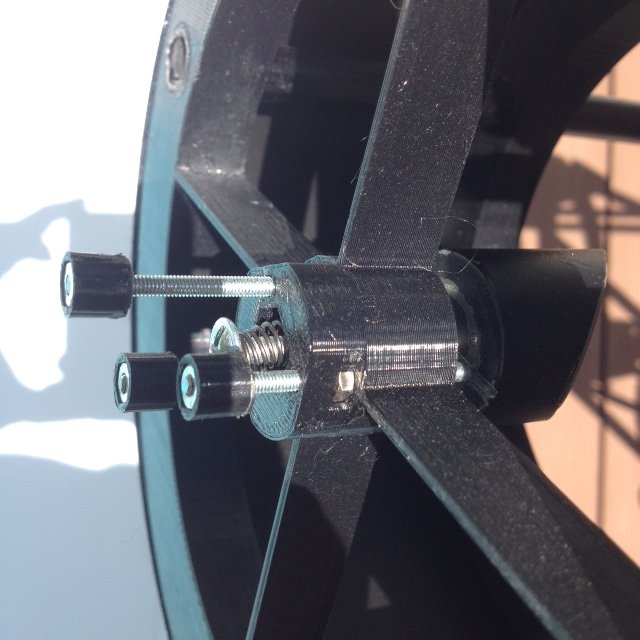

Collimation à ressort sur le primaire et le secondaire. Porte oculaire hélicoïdale à roulements. Patins bleus sur vinyle adhésif pour l'azimut et rien pour l'axe d'altitude (plastique sur plastique). Queue d'aronde femelle du chercheur directement imprimée sur l'anneau inférieur de la cage.
La petite bête fonctionne nickel.



Modifié 4 juillet 2019 par papatilleul

[Jeff#2]

Ah ah ah, c'est de la folie !

Chapeau.



Tu connais le nombre d'heures d'impression cumulées ? 🤪

[papatilleul]

Je sais pas exactement.  Je dirai 48 heures.

Mais peu importe car l'avantage de l'impression 3D c'est que pendant ce temps là et bien ... on fait autre chose

Et le temps passé pour les bricoles qui suivent est infiniment moindre que pour la première version en bois.

[Jeff#2]

Le coût de revient doit être ridicule .

Bravo encore, ça laisse rêveur !

[papatilleul]

50 € de plastique à peu près

[HPMâd]

joliement fait!

[Eguzkiarte]

Superbe! Qu'est-ce que ça donne à l'usage? Je devine déjà le confort pour le transport!

Je n'ai jamais éssayé le PET-G, comment se comporte-t-il à l'impression?

[papatilleul]

Le PET-G fait du stringing.  Des petits fils fins un peu partout très facile à enlever ensuite. D'une manière générale il s'imprime très bien. Je l'imprime à 230 ° avec un lit à 75 ° (lit chauffant indispensable) auquel j'ajoute de la laque.

On verra maintenant comment il se comporte dans le temps face aux UV et à l'humidité.

Ce sera de toute façon mieux que le PLA que je déconseille totalement pour ce genre d'usage.
