Afocal..

[kerozene]

Bonjour à tous ,

Que signifie " Afocal " ?

[ANGEL-37]

Bonjour



Plutôt qu'un long discours



https://fr.wikipedia.org/wiki/Système_afocal



Philippe

Modifié 10 août 2019 par ANGEL-37

[kerozene]

Bonjour Angel , merci d'avoir réagi .

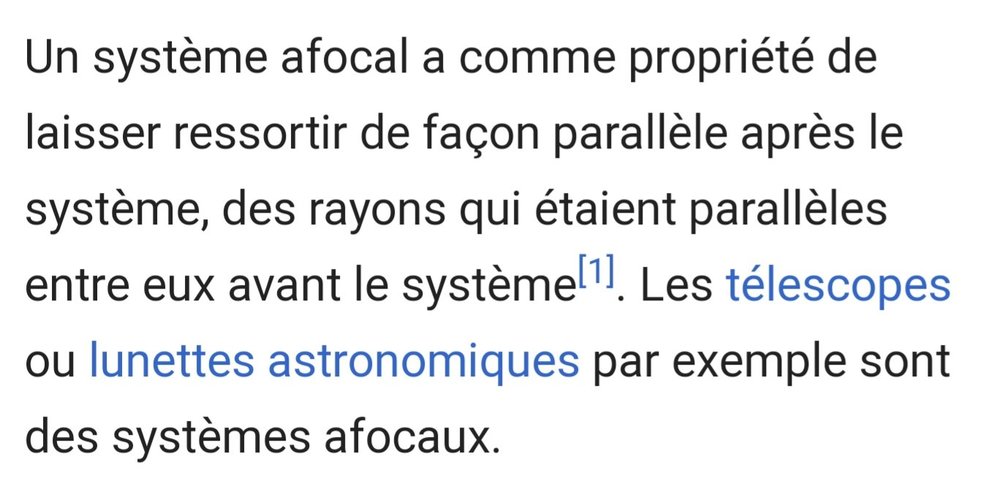

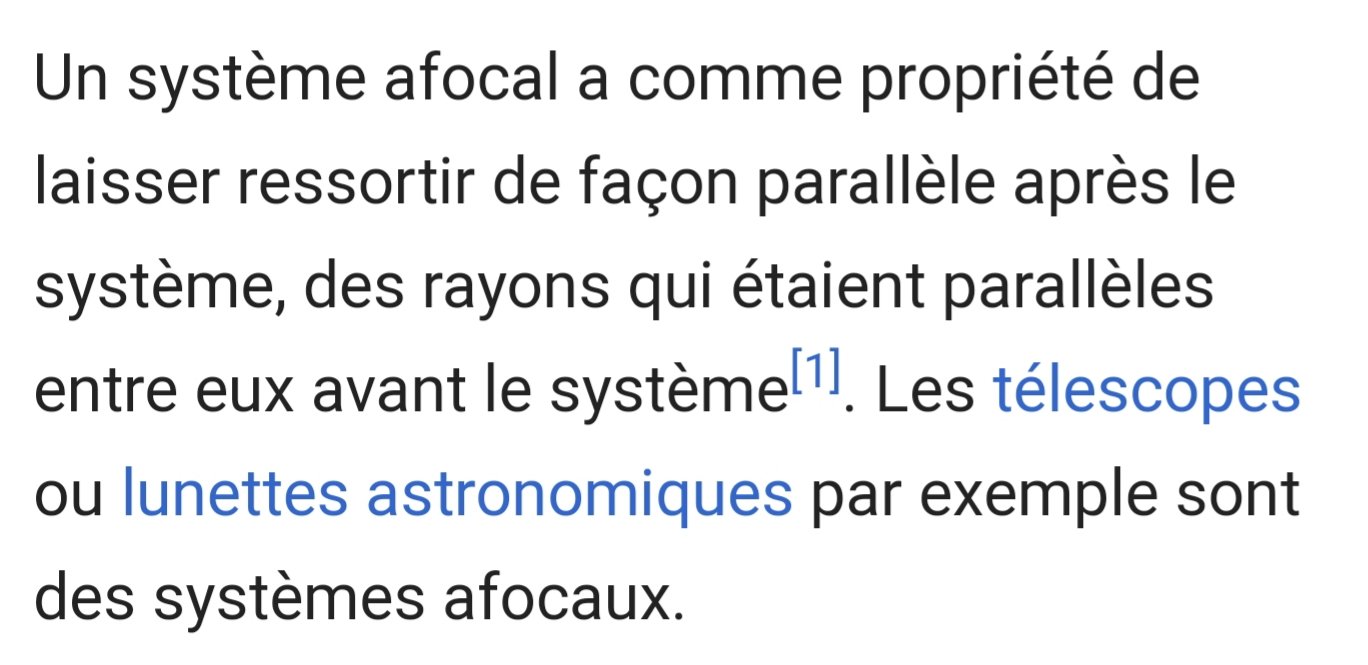

Plutôt qu'un long discours ..





...??🤔

Modifié 10 août 2019 par kerozene

[Skywatcher707]

Si plus clair. UFE de l'Observatoire de Paris :

https://media4.obspm.fr/public/ressources_lu/pages_optiquegeo/afocal-apprendre.html



[kerozene]

Merci à vous deux ,

Je crois que j'ai touché un sujet dont la teneur va bien au delà de mes compétences , en tous cas dans le domaine de l'optique .

Je re-formule : dans quel cas intervient l'afocal , et quelles sont les applications et/ou avantages de cette technique ?

😉

[jgricourt]

Le fait que dans les systèmes optiques afocaux les rayons entrent et ressortent parraleles permet justement a nos yeux de focaliser et former une image sur la rétine.



D'ailleurs la différence d'inclinaison des rayons entre l'entrée et la sortie de l'instrument s'appelle le grossissement



Après tu penses peut être aussi a la technique de photo dite "afocale" ? Aussi appelée digiscopie ...

[kerozene]

Oui , probablement , je m'aperçois que c'est hors de portée pour moi .



J'ai eu un p'tit soucis avec mon ES. MV. 34mm , j'avais ouvert un sujet là-dessus , mais je n'en ai pas retiré grand chose , sinon qu'il me fallait trouver une bague comblant l'espace entre le PO et la fin de l'oculaire car pour ne pas avoir une image floue , je ne dois pas l'enfoncer à fond et je dois le reculer de quelques mm ..

Et j'ai cru que c'était ça , l'afocal ..d'où ma question .

[jgricourt]

Ah je vois le tube de ton porte oculaire est en bout de course et malgré celà ton oculaire n'arrive toujours pas à fournir une image nette, la raison est que le foyer est encore trop loin en arrière pour que l'oculaire puisse l'atteindre. Il est très probable que la position du "field stop" de l'ES 34mm soit trop bas et peut être même juste sous le niveau de sa juppe. Ce qui métonne c'est que celà ne passe pas sans adaptateur en principe tous les oculaires passent chez Orion.
