Construction système transport ES 400 pour escaliers

[Subwoof]

Bon voilà, ça me trotte depuis un moment. Je réfléchissais à un moyen facile et rapide de descendre mon ES des trois marches qui me sépare de mon jardin.



Ma première idée était un diable trois roues. Sauf que, c'est carrément pas stable, le dobson bouge pendant la descente ou la montée, catastrophique . C'est clairement dangereux, risque de chute. Et en plus le centre de gravité est trop en avant, pas assez sur moi, ce qui complique encore plus la chose. Bref, ingerable.



A l'instar de ce qu'on peut voir sur les solutions de transport des dob, j'ai cogité sur une modif perso, mais à trois roues (de chaque côté donc).

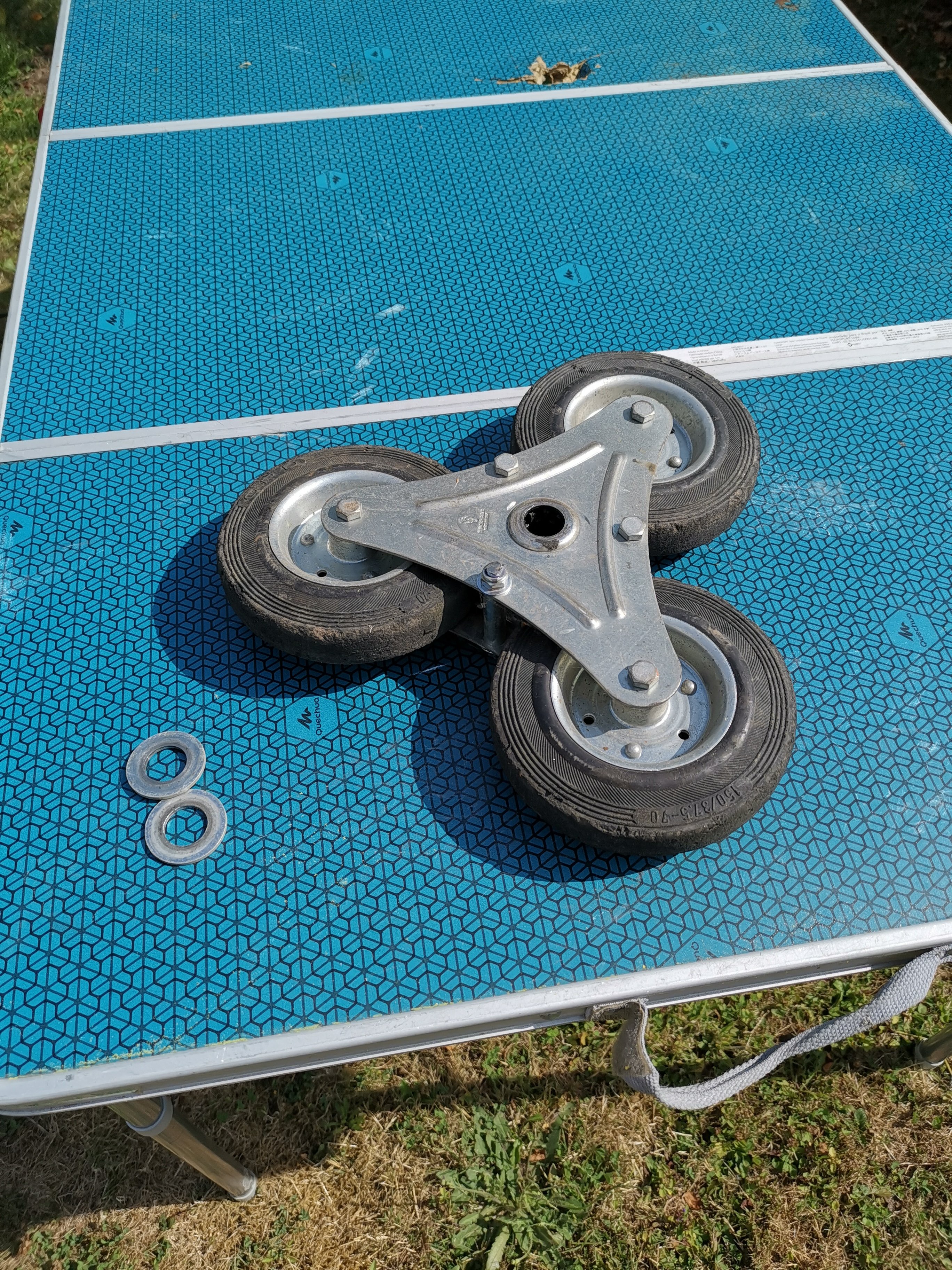

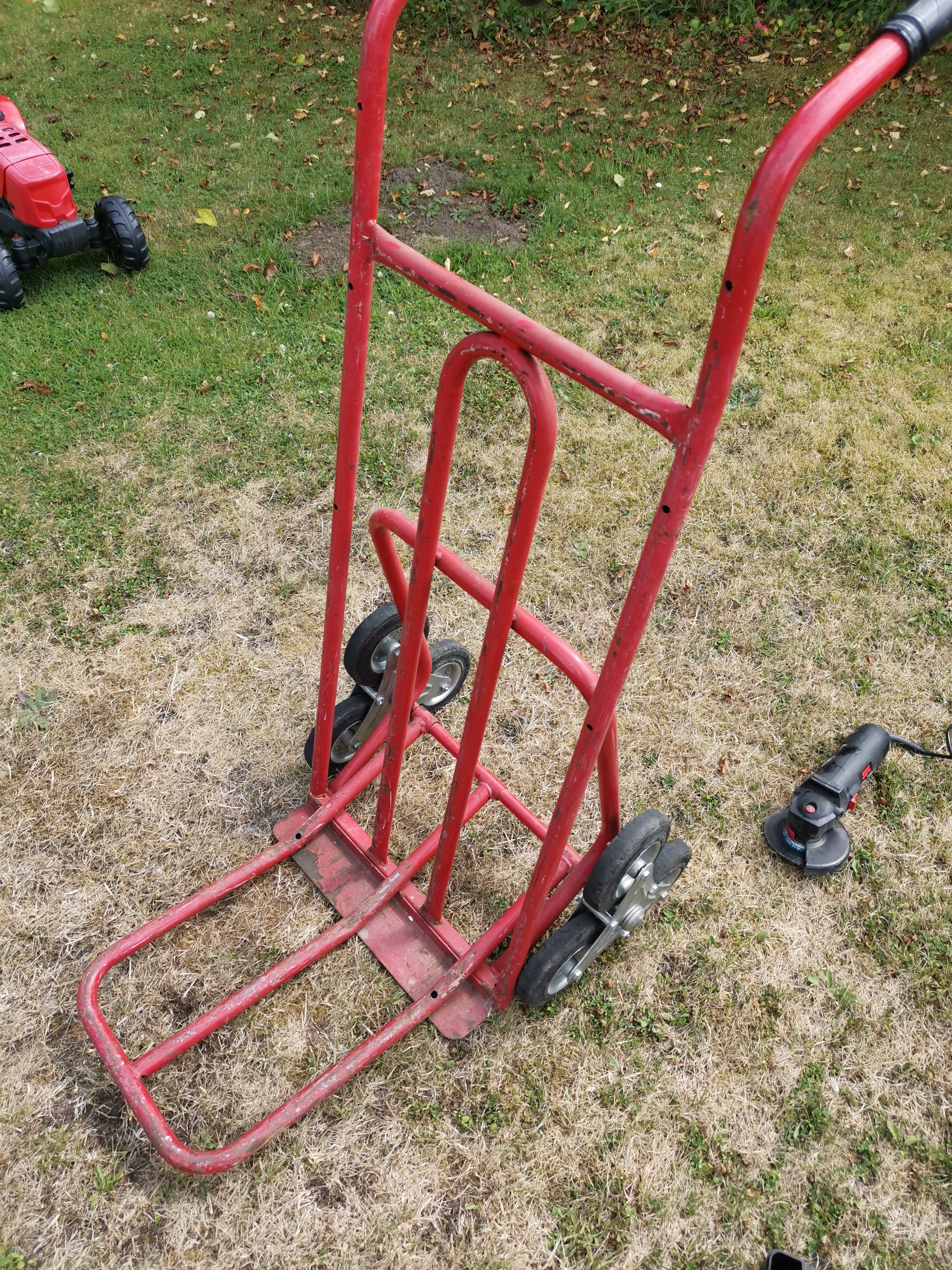

Je récupère un diable tout pourri pour récupérer les roues :





Maintenant il faut penser à un système de brouette dont les roues vont venir s'y adapter. Le but étant donc de rapprocher le centre de gravité au maximum des roues. Ce système de brouette sera maintenu par 2 vis de chaque côté, vis papillons pour que ce soit en place rapidement et facilement.



Ce système sera sera constamment dessus, sauf lors de l'observation même. Concrètement il sera présent quand le Dobson sera rangé et lors des déplacements (ah bon 🤔)

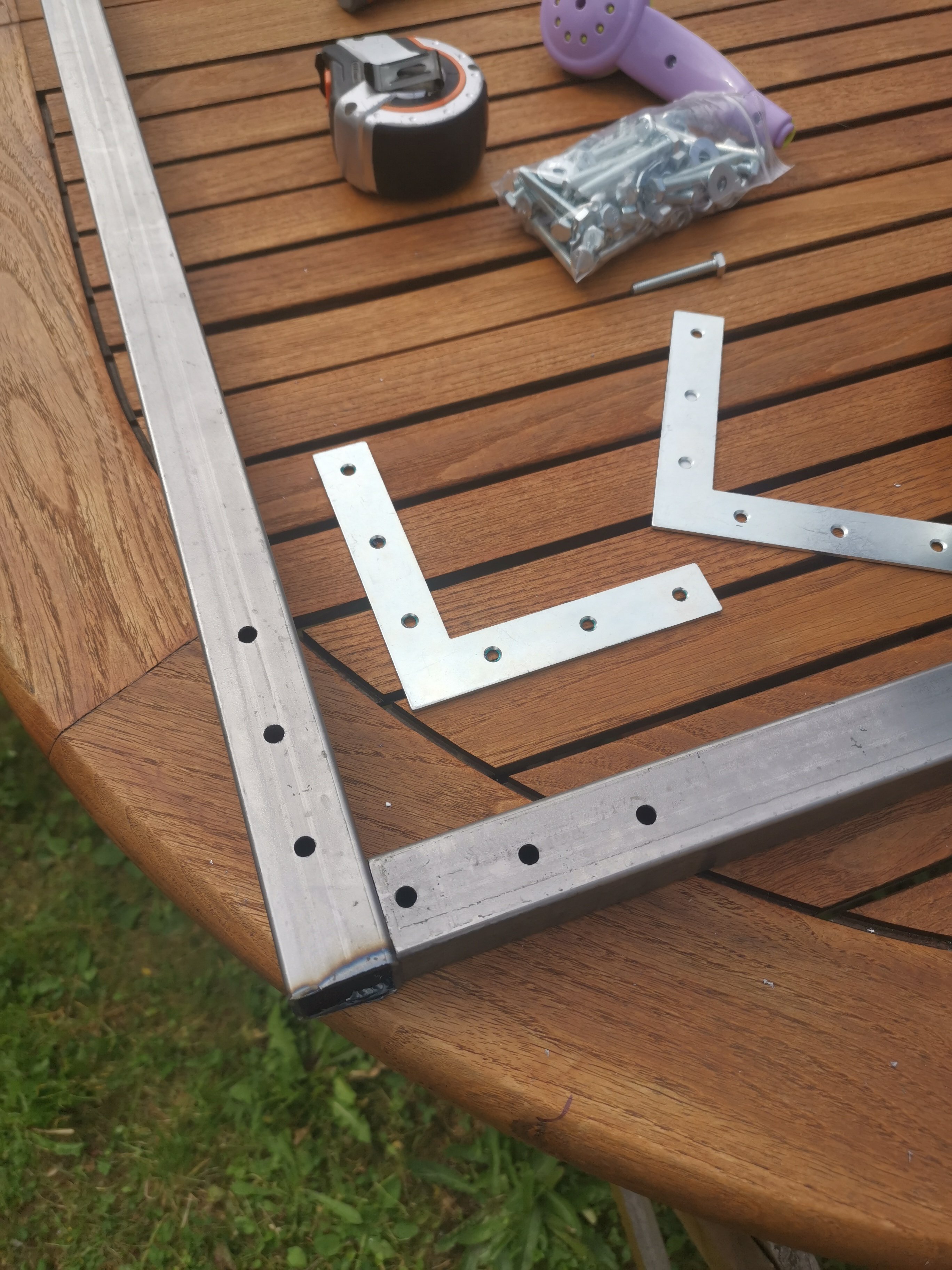

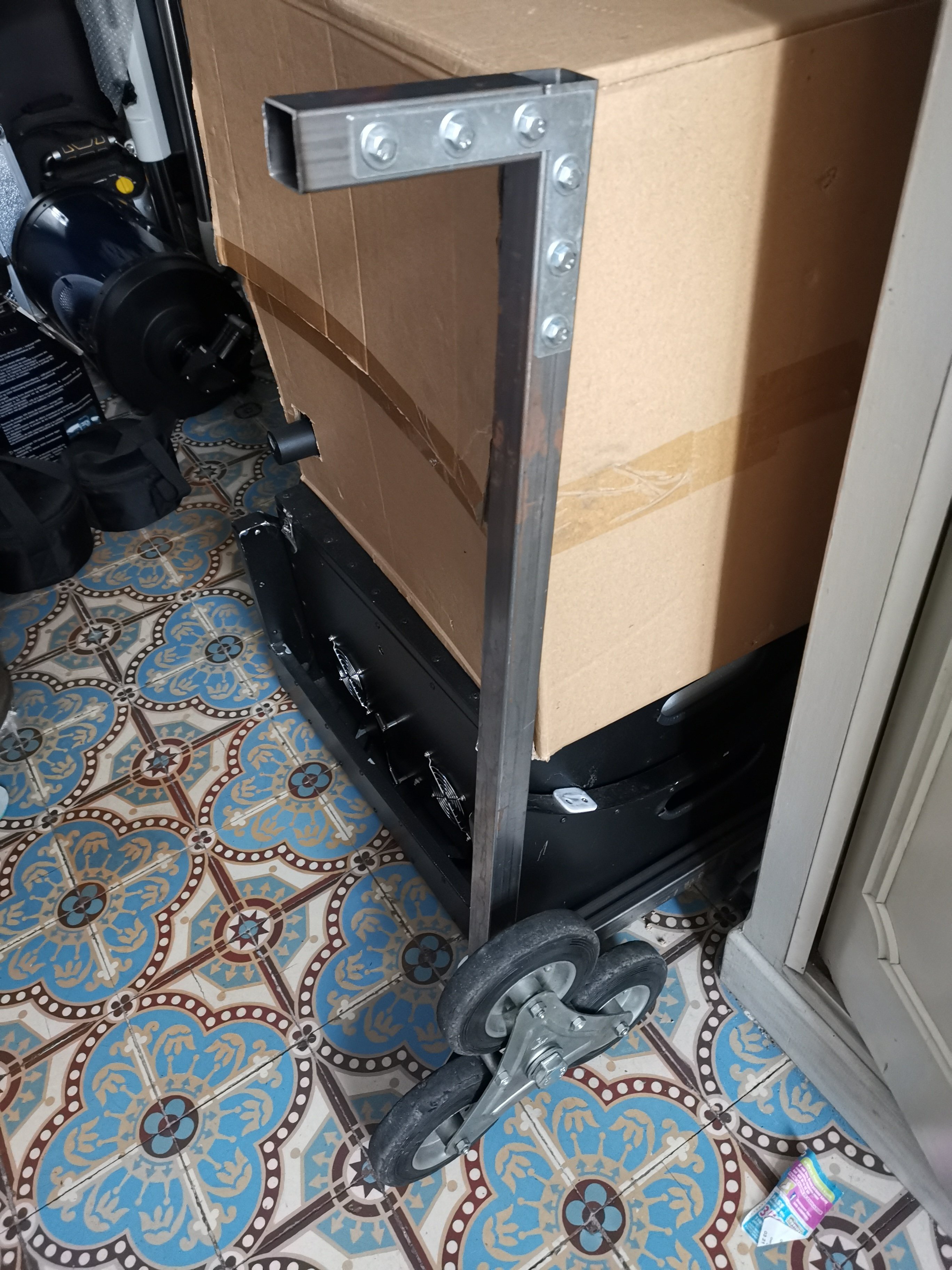

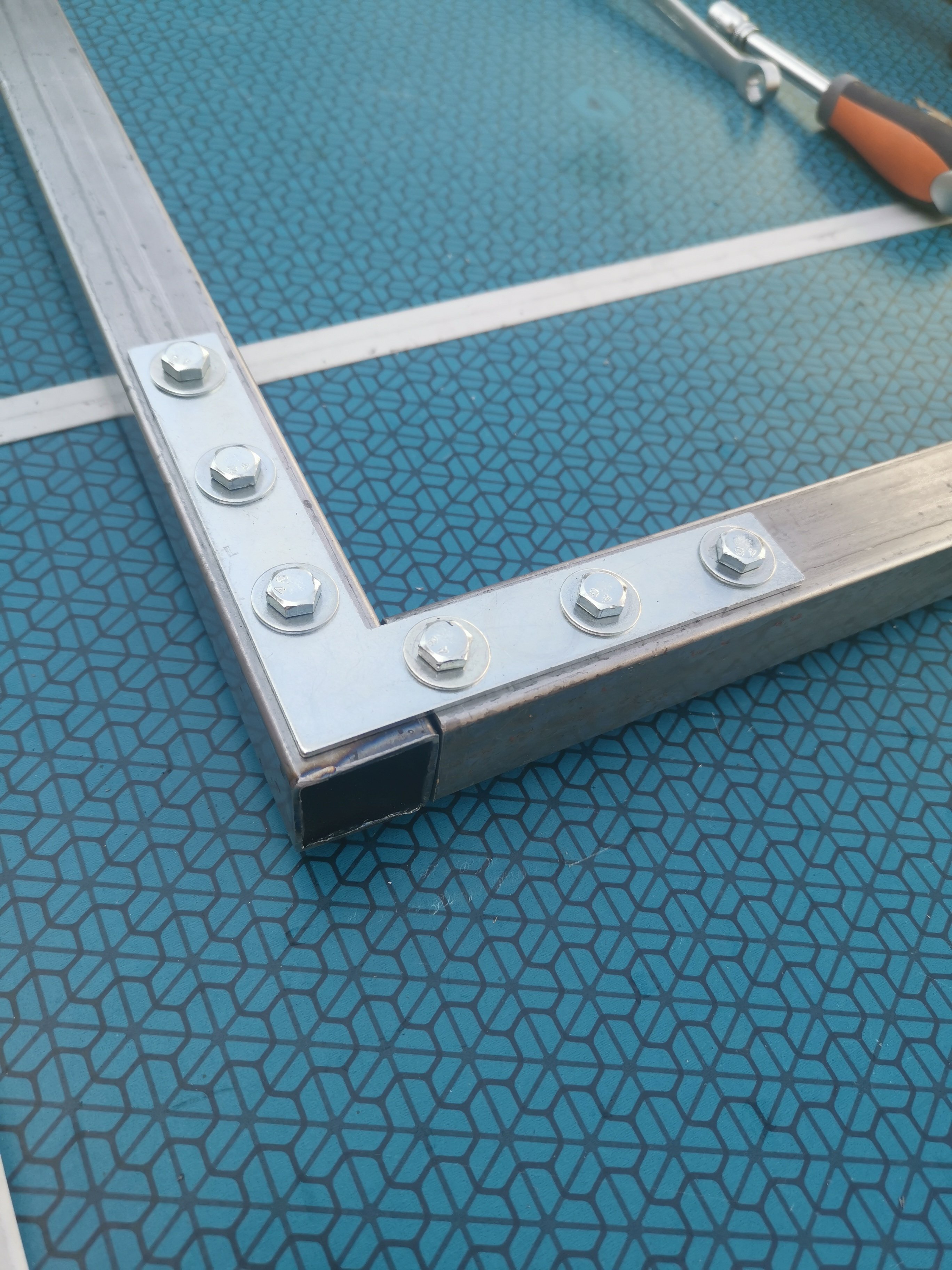

Un barre de fer découpée, maintenu de chaque côté par des charnières, avec poignées, que je prendrais soin de les rendre plus confortables plus tard.

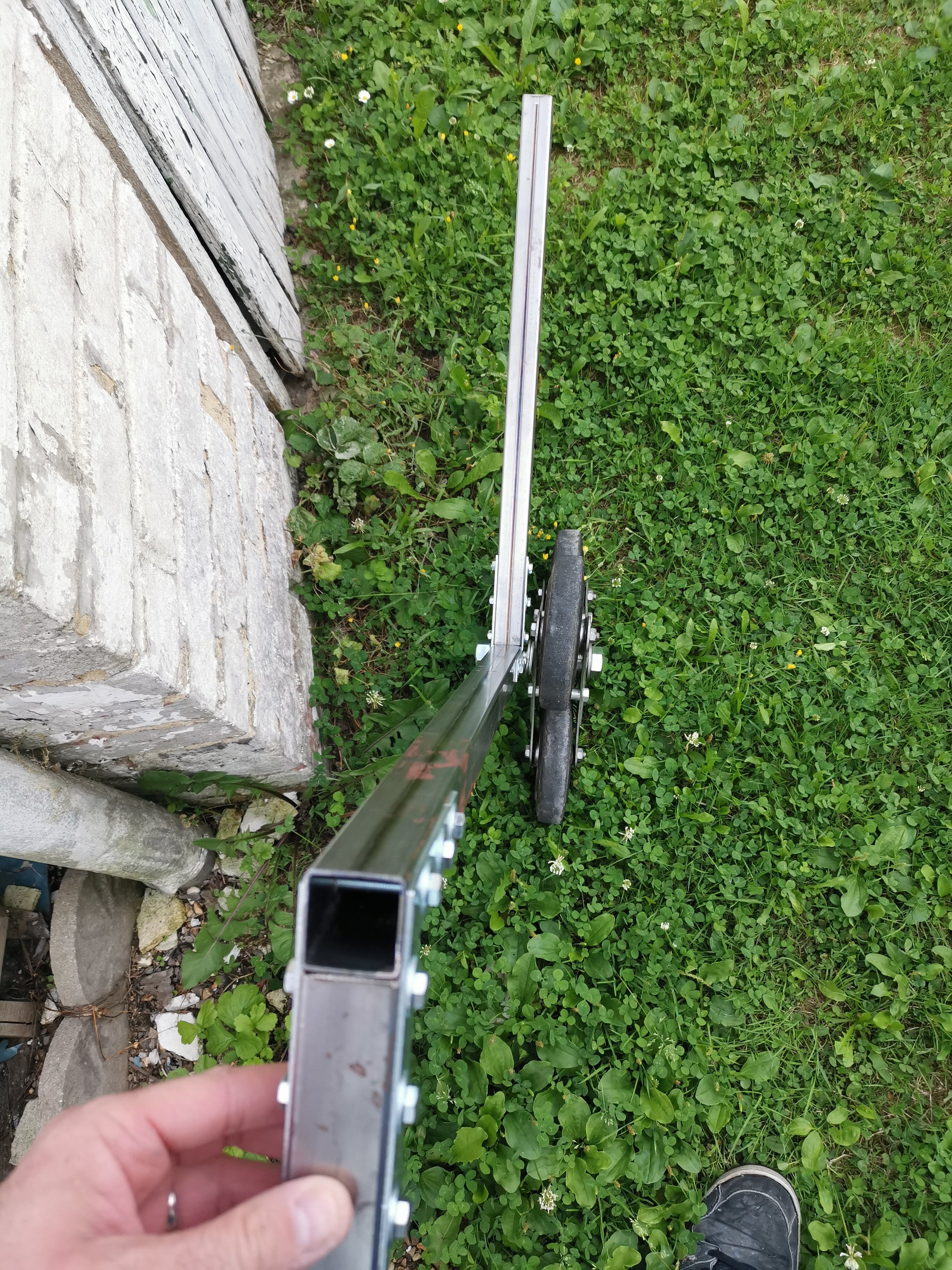

On perce le trou de 20mm pour venir y glisser une vis qui acueillera le système des roues. Résultat, c'est vraiment pas mal et solide. Je mets ma fille de 14kg et decends les escaliers pour vérifier la solidité. Si ça tient pas, on est remboursé des frais d'hôpitaux, donc pas trop grave ! Et par chance pour elle, ça tient très bien !





C'est prometteur, ça méritera un bon coup de bombe de peinture pour éviter la rouille et de quoi boucher les trous carrés . On fignolera plus tard.



Je prends les mesures de la base du Dobson, pour voir où vont être placés les vis papillons.

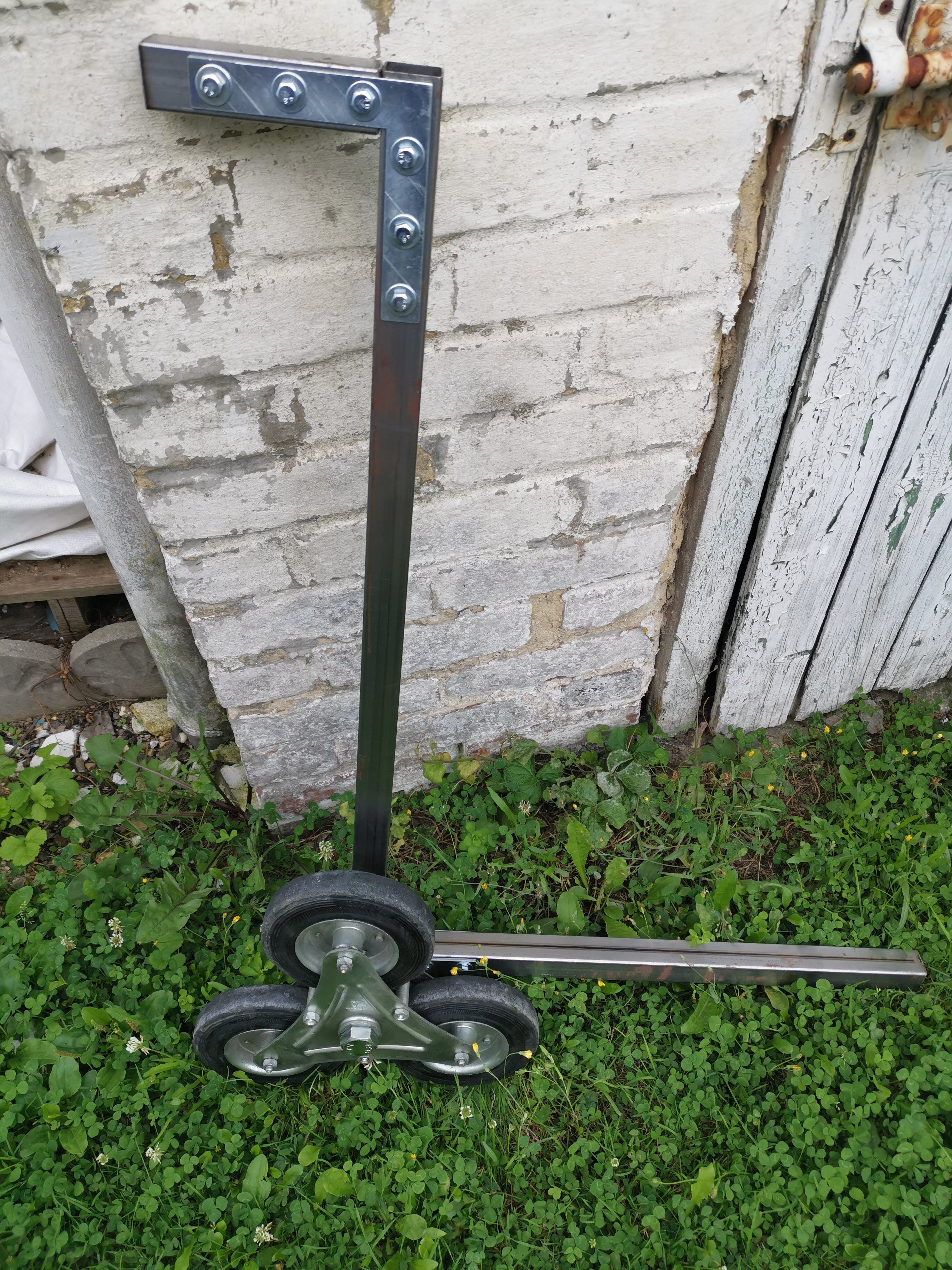

Ohlala ça pète! Avec la peinture, poignées confortables et tout le tralala ça va vraiment être sympa ! Je suis bien content du résultat ! Je m'imagine déjà le prendre en main, passer la por... Euh.. Attends c'est pas mal large là 🤔...

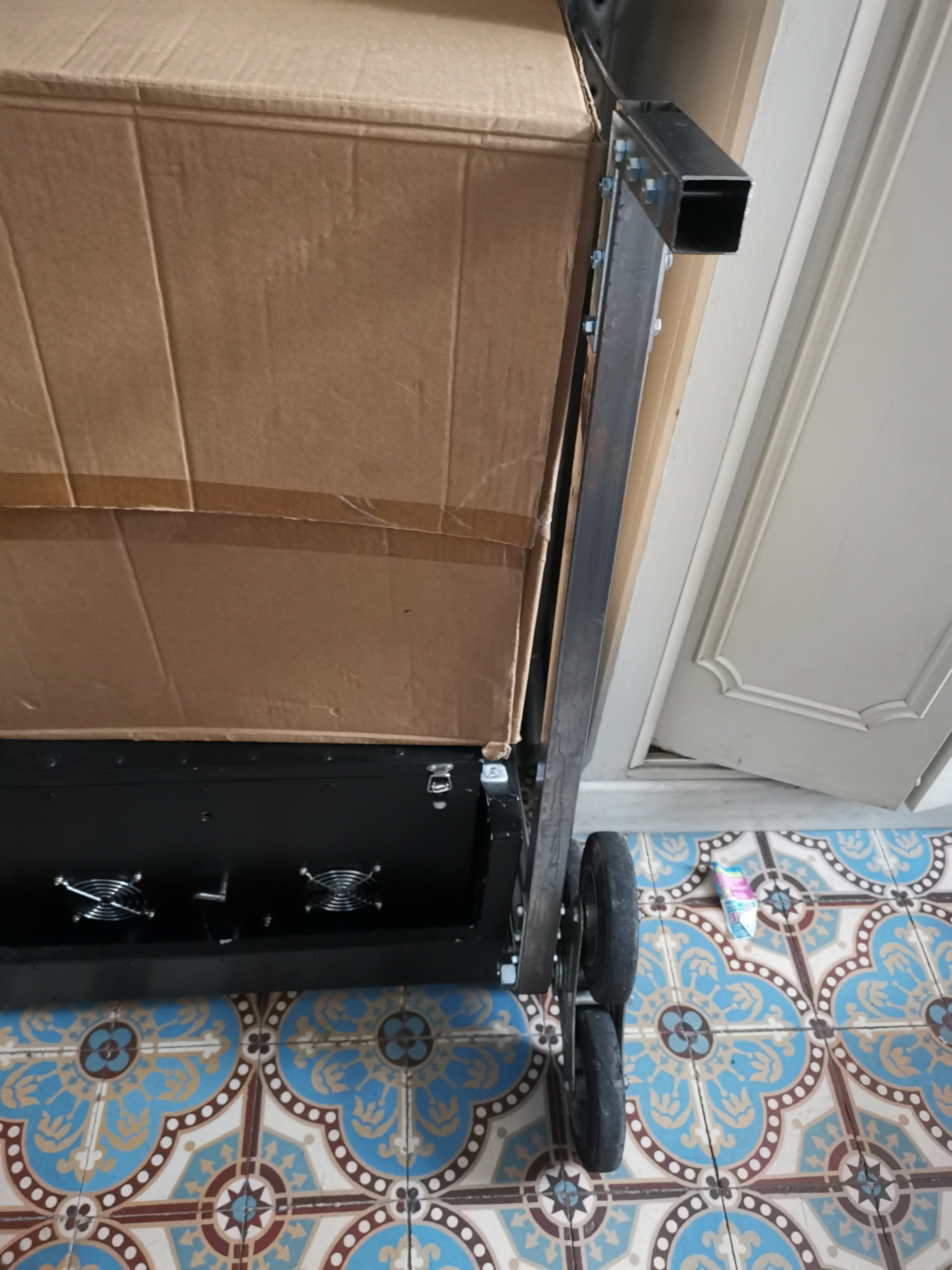

Je mesure, le système fait 13cm, la base 54.5cm, ce qui fait un total de 80.cm.. Je mesure la porte, 70cm 🙄



Bon bah voilà, allez salut !



Et ils eurent pas d'enfants, sont morts avant de pouvoir en avoir.



Fin 🥺





[DOB BLEU]

Bonjour

2 petites rampes sur les marches en bois ou en alu

sur mesure auraient marchés aussi.

 JM

[Subwoof]

Beh y'a pas de roues d'origine sur le 400 😜



Plus sérieusement ça implique un diable, donc risque de glisse. On le porte aussi pour le mettre sur le diable. Risque de se prendre les pieds dans les rampes.



L'idée est séduisante néanmoins. Bien pensé

[Guilaume]

Bonjour,

Si tu fixes uniquement sur la cage du primaire, ça passe?

[01marc]

Trop large pour toi, mais ce système serait pas mal du tout pour mon 250 et mes 3 étages sans ascenseur... tu pensais le fixer comment sur le rocker ?

[Subwoof]

il y a 9 minutes, Guilaume a dit :

Bonjour,

Si tu fixes uniquement sur la cage du primaire, ça passe?

Une autre idée était de mettre les roues vers l'intérieur et donc de les reculer, mais le centre de gravité avance... Donc pas intéressant, si c'est pour galèrer dans les escaliers.



Avec ton idée je gagne tout de même 60mm.



Mesures exactes:



Passage porte: 695mm



Cage primaire: 480mm



Systeme roues actuel : 134mm



Système total: 748mm





Si je prends des barres métal épaisses de 15mm au lieu de 30 (donc 15x30 au lieu de 30x30, si ça existe d'ailleurs) , je gagne 30mm, en mettant un coup de disqueuse sur les têtes de vis je gagne 5mm de chaque côté. On arrive à 100mm.



Ce qui amènerai le système à 648mm.

1 cm pour passer ça fait juste quand même... Je vais arrêter les battants de portes c' est sur 😅

[Subwoof]

il y a 11 minutes, 01marc a dit :

Trop large pour toi, mais ce système serait pas mal du tout pour mon 250 et mes 3 étages sans ascenseur... tu pensais le fixer comment sur le rocker ?



Tout simple, deux vis de chaque côté par barre. Et écrou papillon pour fixer ça rapidement à la main.



3 étages c'est tendu quand même. Ça reste lourd même sur ce système. Faut retenir le bousin dans les escaliers 😅

[Guilaume]

Et si tu te sers des filetages pour fixer les ourillons, que tu prends une barre sur chaque côté, que tu fais depasser les roues fixées vers l'interieur.

Un dessin tout pourri:

Par contre, les poignees seraient peut-etre mieux vers l'intérieur, comme pour une tondeuse, pour faciliter le passage des portes (il faut songer à ses doigts) et pour retenir plus facilement le tout dans les escaliers.

Bon, c'est un avis perso.

[sabaku59]

il y a une heure, Subwoof a dit :



Si je prends des barres métal épaisses de 15mm au lieu de 30 (donc 15x30 au lieu de 30x30, si ça existe d'ailleurs)

ça existe c'est sur ( je suis métallier donc j'en vois passer tout les jours des tubes acier )

[Subwoof]

il y a 30 minutes, Guilaume a dit :

Et si tu te sers des filetages pour fixer les ourillons, que tu prends une barre sur chaque côté, que tu fais depasser les roues fixées vers l'interieur.

Un dessin tout pourri:

Par contre, les poignees seraient peut-etre mieux vers l'intérieur, comme pour une tondeuse, pour faciliter le passage des portes (il faut songer à ses doigts) et pour retenir plus facilement le tout dans les escaliers.

Bon, c'est un avis perso.



Pas mal, mais avec les roues vers l'avant, je doute pour la descente d'escalier, quoique 🤔. Ça prends trop de place dans la maison pour rester en place constamment en tout cas, faudrait retirer le système à chaque fois. Ou redresser les barres dans ce genre pour raccourcir en longueur, et plus haute pour éviter le cassage de dos (il est encore plus beau le mien 😑) :





Mais j'ai vraiment l'impression que ça va être compliqué de le descendre roues en avant plutôt qu'en arrière, peut être à tord. Va falloir bien calculer pour que la caisse ne touche pas dans les escaliers, et en avant va falloir le soulever pas mal, alors que par l'arrière, le léger mouvement de bascule en arrière suffit.



Pas con du tout pour les poignées, je n'y avais pas pensé pour les doigts lol..



Je vais réfléchir à ça.

[macfly51]

Salut,



Moi je serais parti sur un système simple comme un brancard à 2 roues et une rampe de descente facile à réaliser en bois...



[sabaku59]



la tes roues seraient derrières

[Guilaume]

C'est très bon, on progresse

il faut aussi penser à la remontée des escaliers.

[Subwoof]

il y a 18 minutes, macfly51 a dit :

Salut,



Moi je serais parti sur un système simple comme un brancard à 2 roues et une rampe de descente facile à réaliser en bois...



Oui comme le dit JM effectivement. Avec le brancard à la SV.



Je cherche un truc où je n'ai pas besoin de sortir quoique ce soit en fait.



- Je prends le Dobson avec le système déjà dessus, je le sors. J'enlève rapido le système.



- j'observe.



- je refixe le système rapido, je rentre, je range.



Il est chiant mon cahier des charges, désolé 😅



Ça mènera peut être même à rien.



C'est con cette histoire de porte. Parce que là, j'avais parfaitement ce que je voulais.

[macfly51]

Comme tu veux.... mais attention au porte à faux...................



il y a 15 minutes, sabaku59 a dit :



la tes roues seraient derrières



Heuuuuuuu............. nan rien.........

[Subwoof]

il y a 1 minute, macfly51 a dit :

Comme tu veux.... mais attention au porte à faux...................





Heuuuuuuu............. nan rien.........

Oui! C'est justement ça qui me fait peur sur les roues devant. Je vais devoir retenir de dingue pour pas que ça parte. Derrière c'était vraiment nickel, je le sens mieux.



Sinon un coup marteau piqueur dans les murs ?



[macfly51]

Ahhh bein on doit pas avoir la même définition du "devant" et du "derrière"



Demande-toi pourquoi la roue d'une brouette se trouve devant la charge plutôt que derrière

[sabaku59]

c'était un dessin général hein, a voir pour un truc + stable en fonction de taille précise et du poids de ton engin :d

si tu mets tes roues a l'avant tu va devoir pencher tout ton système à la descente non?

sinon pourquoi pas juste mettre 2 petites gouttières au dessus de tes marches comme dit au dessus?

si tu es proprio tu fais un petit perçage dans tes marche haute et bas, un téton sous ta gouttière pour quelles retombent juste au il faut quand tu l'utilise et tu la retire juste après.



[BipBip Boréalis]

bonjour tout le Monde,

une piste?...



[polorider]

Aaaah ouiiii, de biens belles images qu'on aimerait voir plus souvent..... Génial son système . Je vais regarder ça d'un peu plus près.

[Subwoof]

C'est carrement génial!



Donc roues de vélo de course. Qu'il rempli de mousse expensive.

Le truc qui m'échappe c'est comment il arrive à retirer et remettre les roues. Il doit avoir un système qui fait avancer et reculer une des poulies.

[sabaku59]

super bien pensé

j'ai l'impression qu'il a 3 petite roues fixées dans le coffre pour chopper la roue par l'intérieur de la jante non ?

[Guilaume]

Oui, avec celle du haut qui "tend" le système et qui se met en place en relevant les tourillons sur lesquels elles sont fixées. Le blocage en altitude du dob permet de rendre le tout solidaire.
