Transformation/amélioration d'un Orion XX14

[Norrin radd 77]

Salut a tous



Je vous présente mes petits travaux en cours



l'ensemble en contreplaqué tout bouleau



Le but , le rendre moins encombrant  et surtout un peu plus  léger

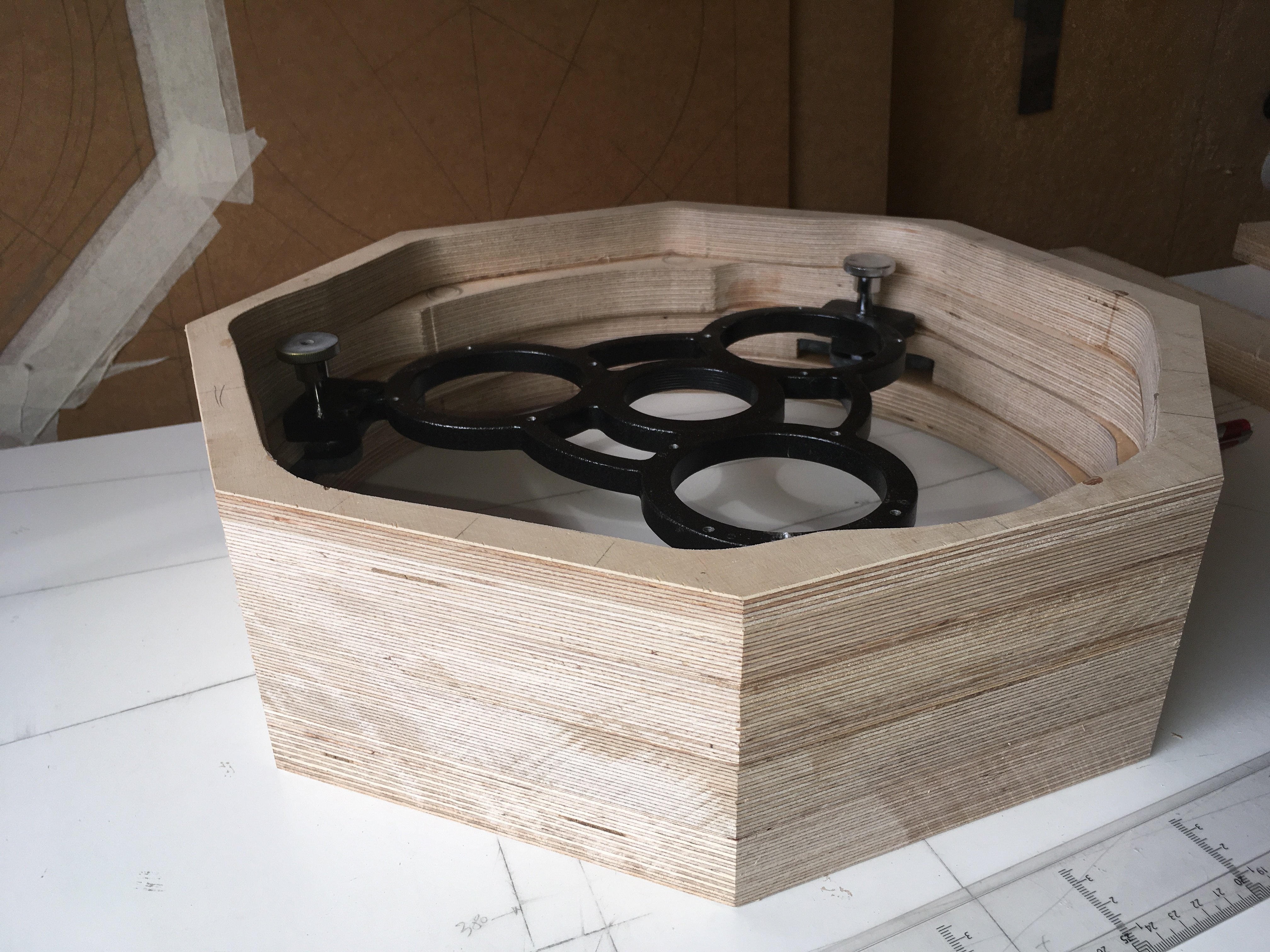

Voici la caisse du primaire

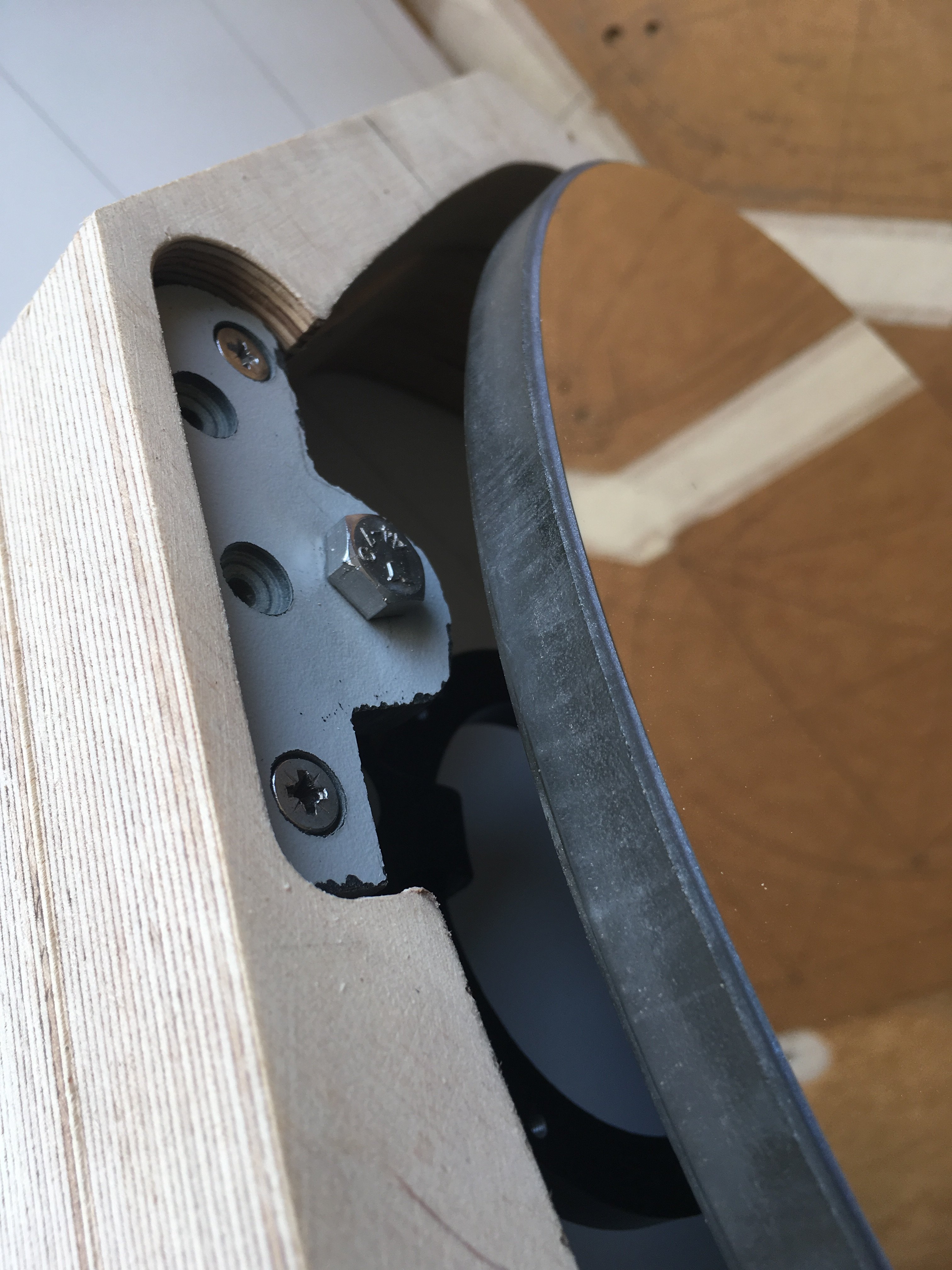

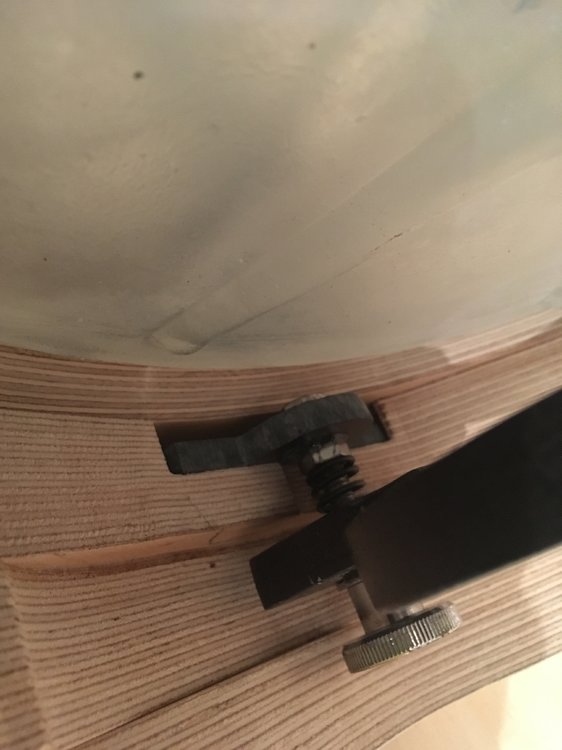

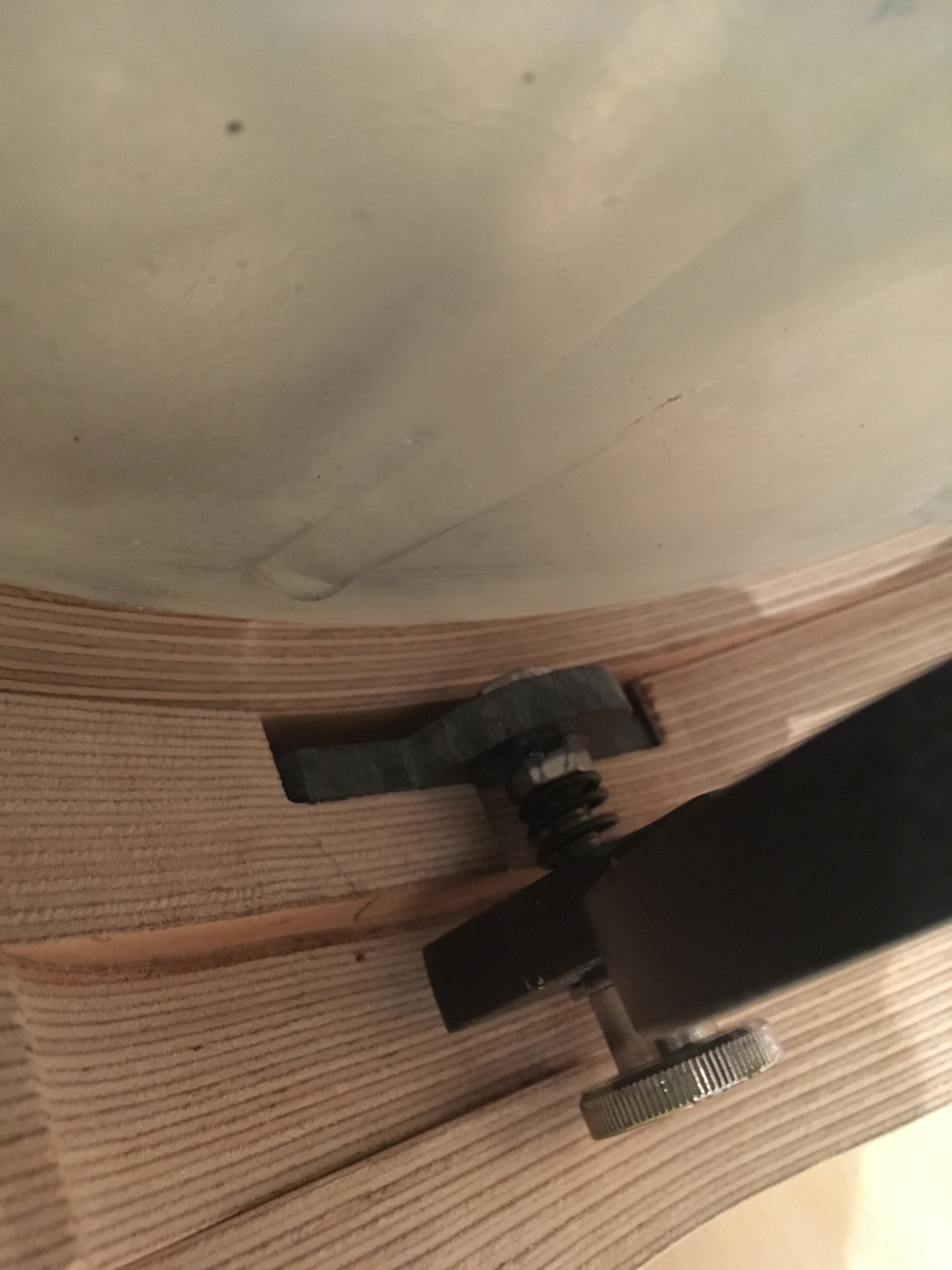

A l'origine le barillet est posé sur ses supports,pour gagner un peu de centimètres j'ai inversé la tendance ,il est aujourd'hui suspendu ,et j'ai décalé les fixations

de manière  a réduire le porte a faux des supports





Voici la partie "supérieure "



J'ai un peu galéré a déterminer le type de fixation pour mes tubes (alu diamètre 20mm ep 1.6)

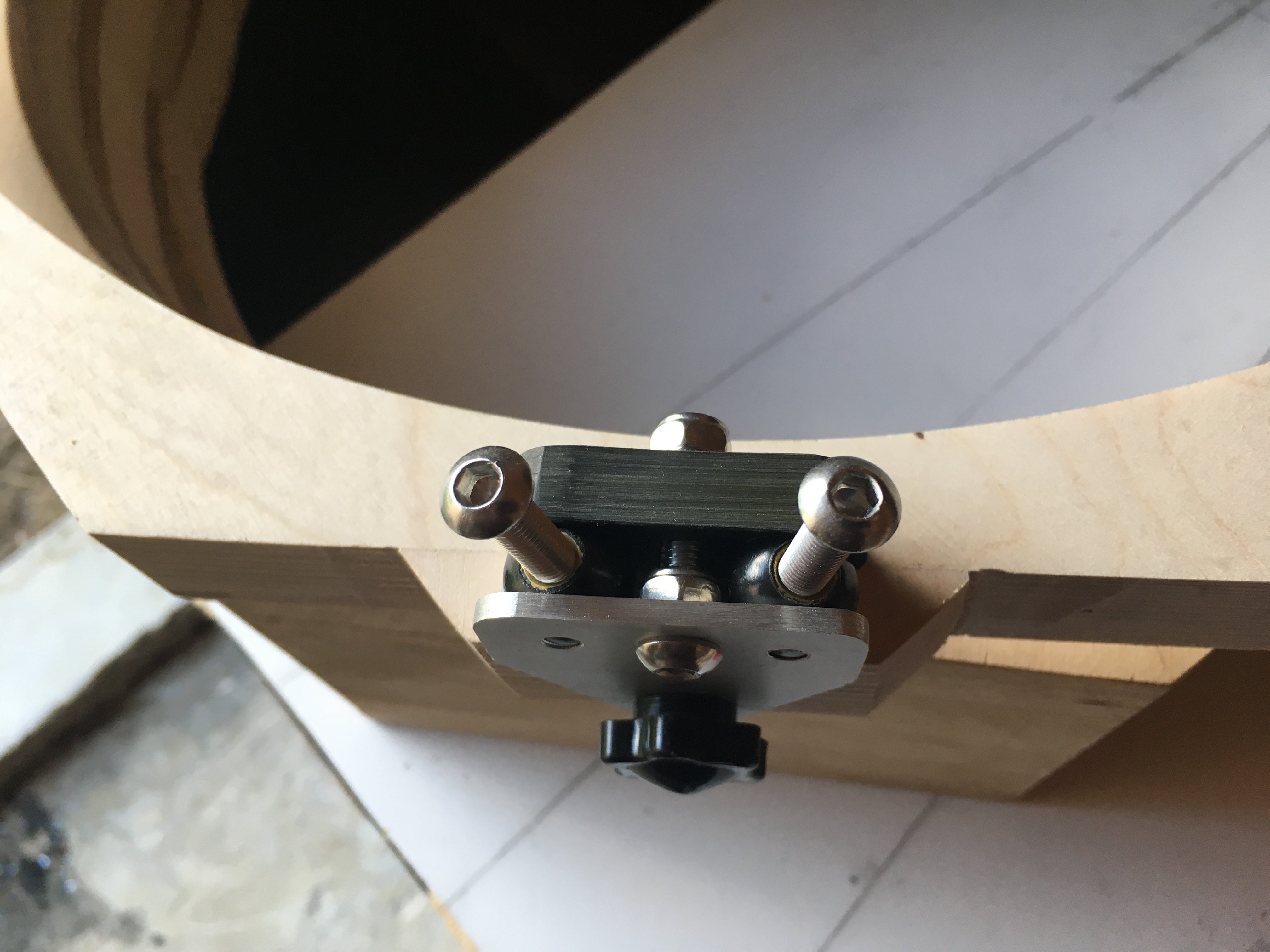

J'ai opté pour "les boules" ça m'a pris un peu de temps pour ne rien vous cacher ,j'ai une fâcheuse tendance a surdimensionner et j'ai du me freiner pour rester dans du raisonnable

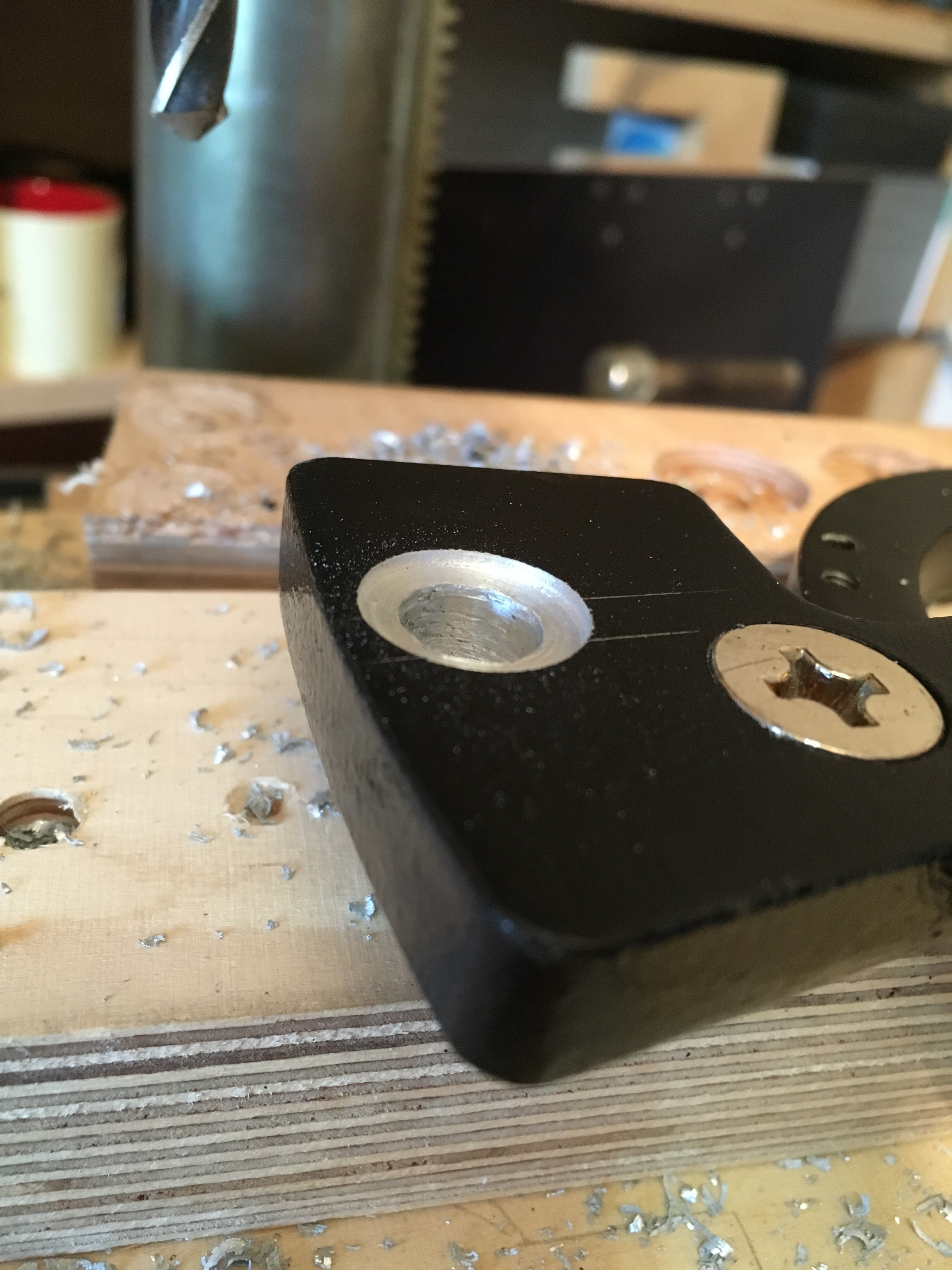

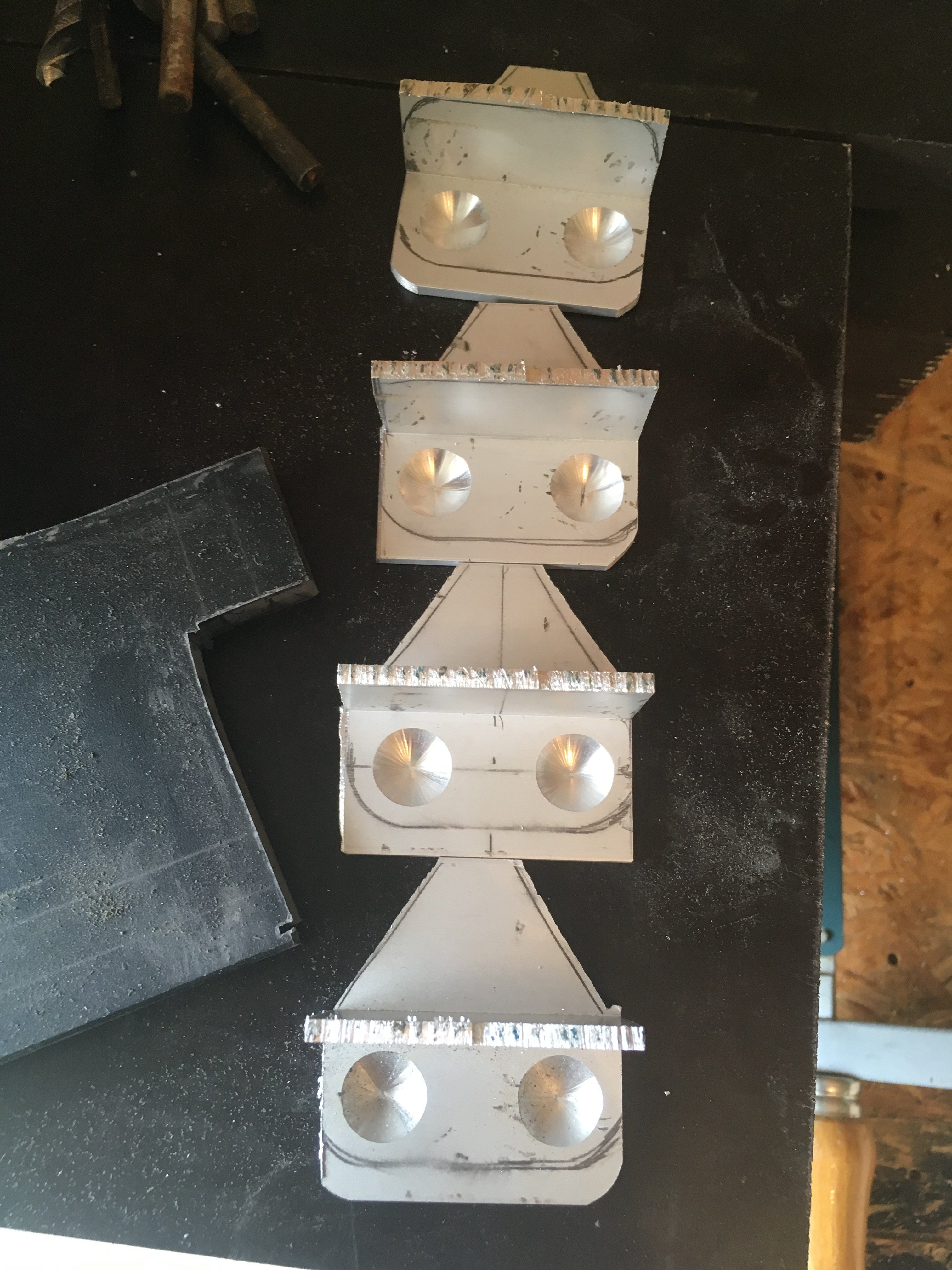

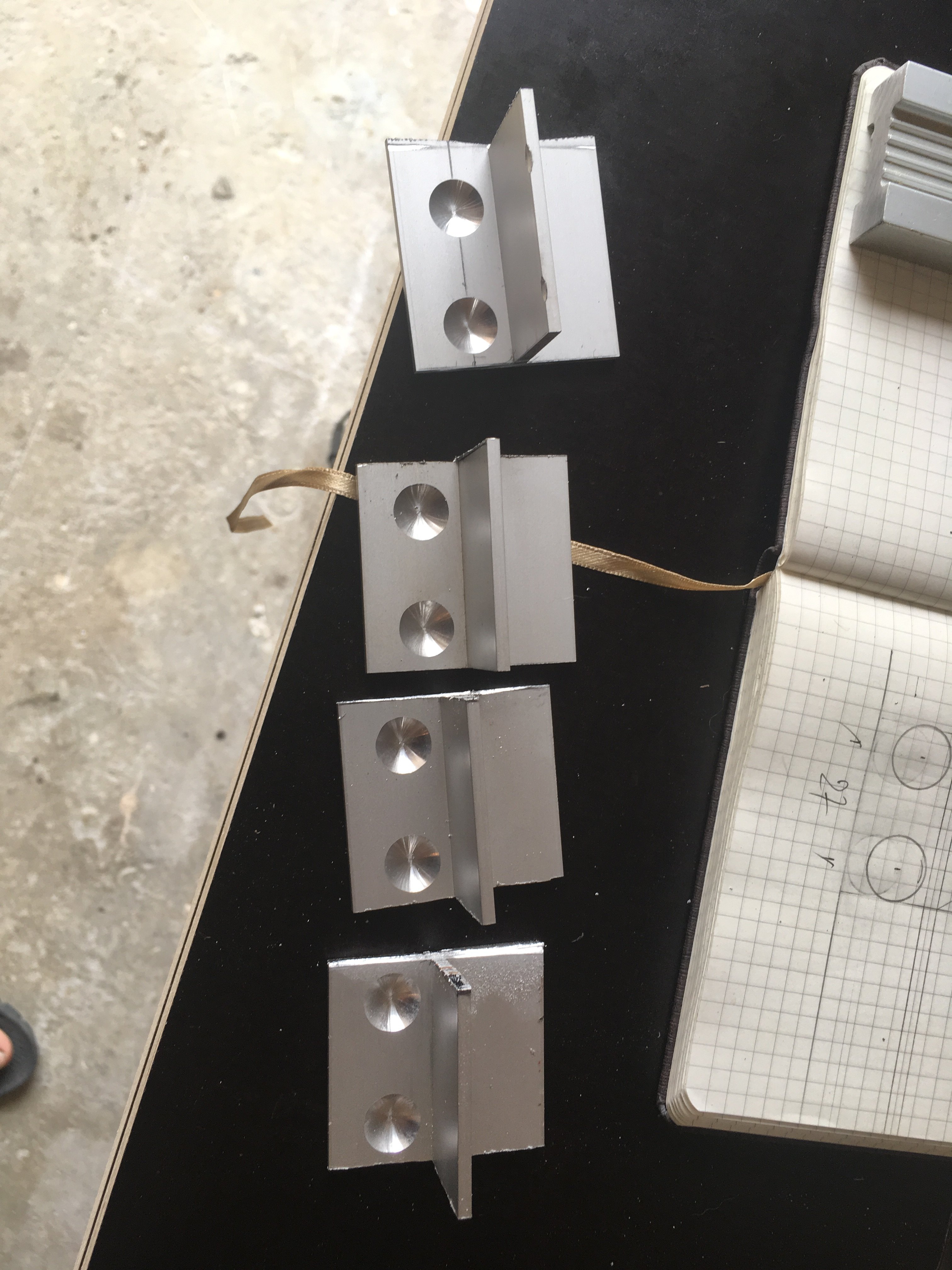

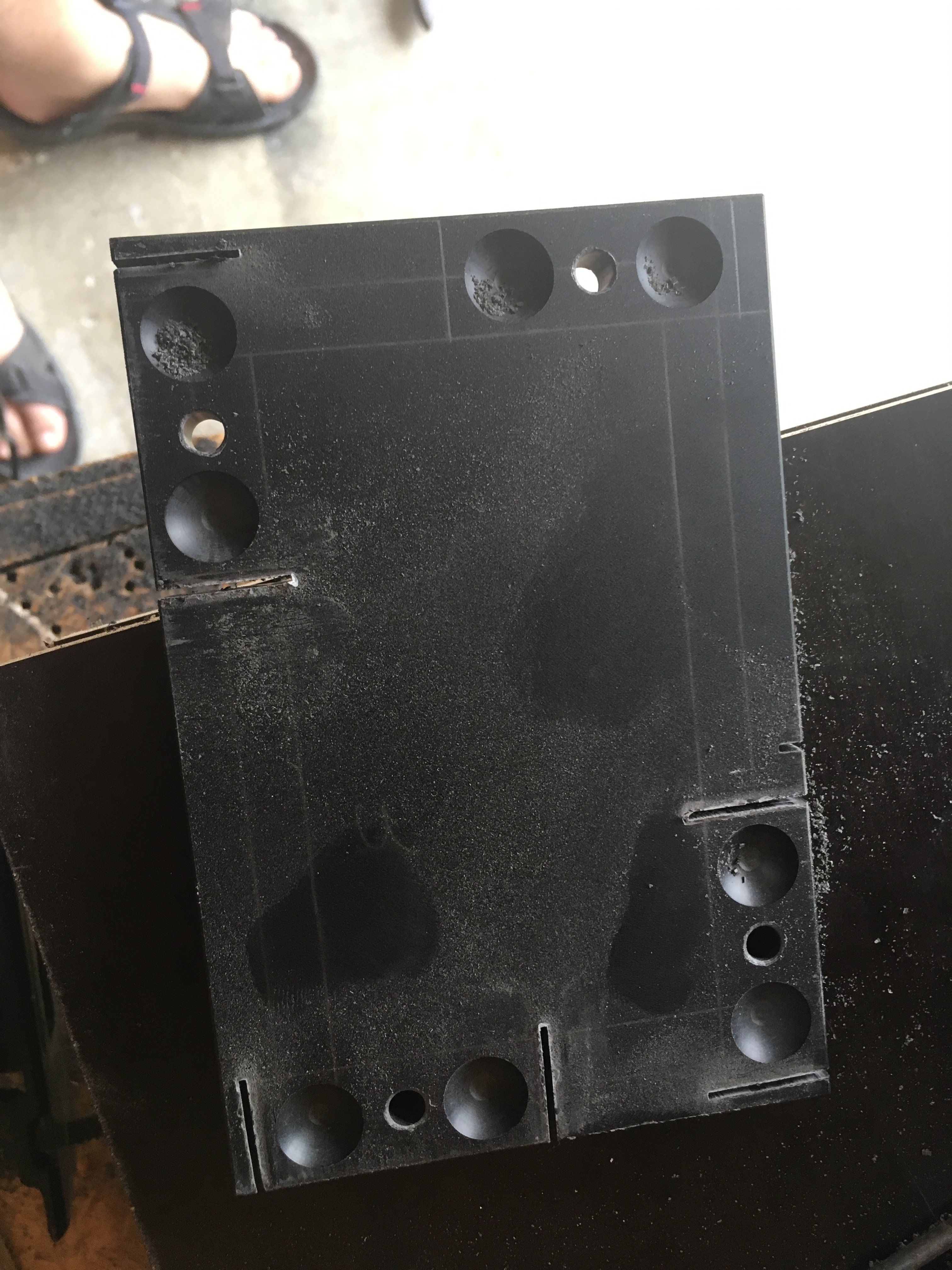

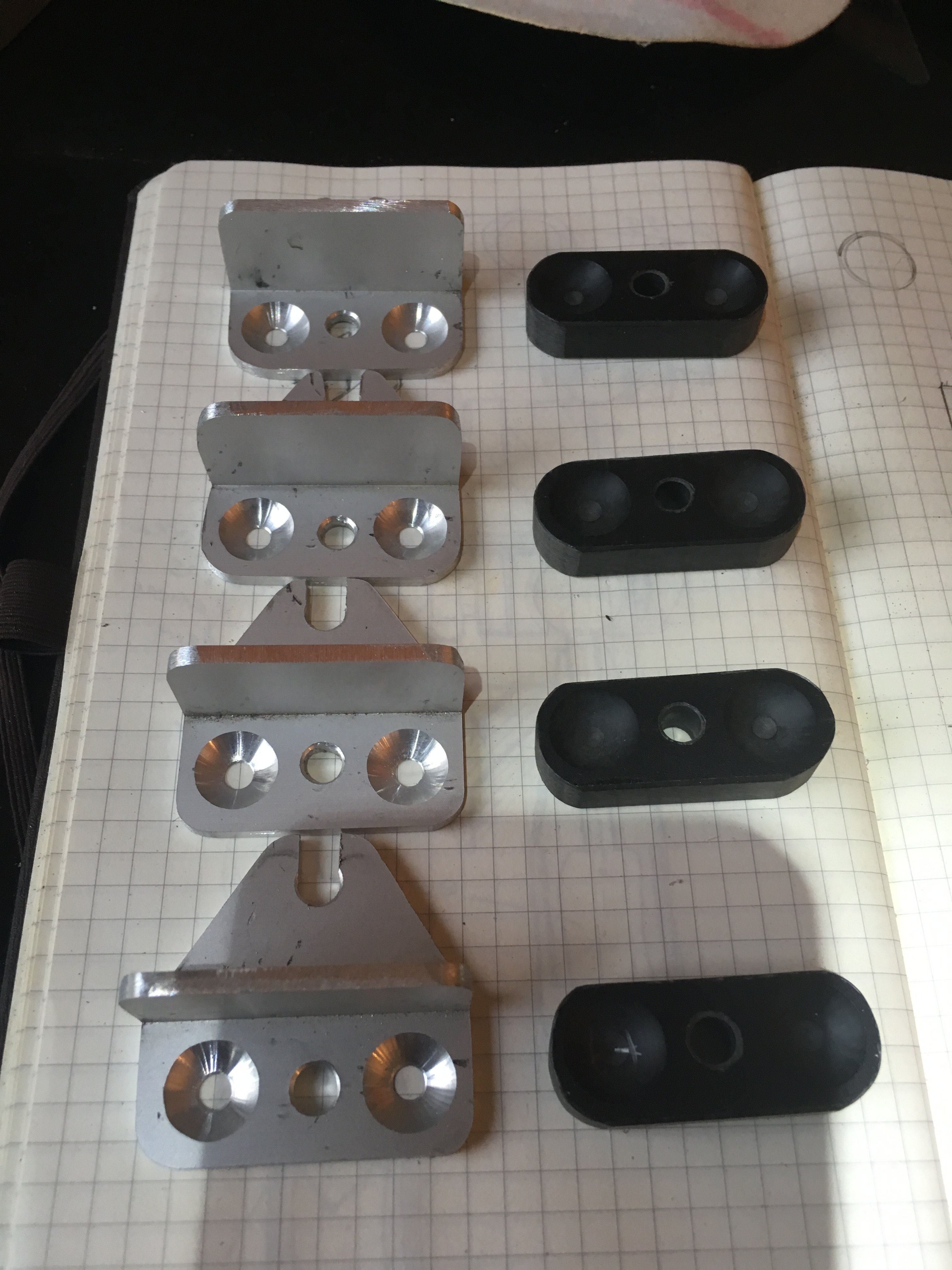

Un peu d'alu ,un morceau de panneau en resine "compact" un peu de visserie (tout inox),et surtout un peu de minutie



Ma scie a metaux et de la sculture a main levé sur une ponceuse a bande monté en poste fixe

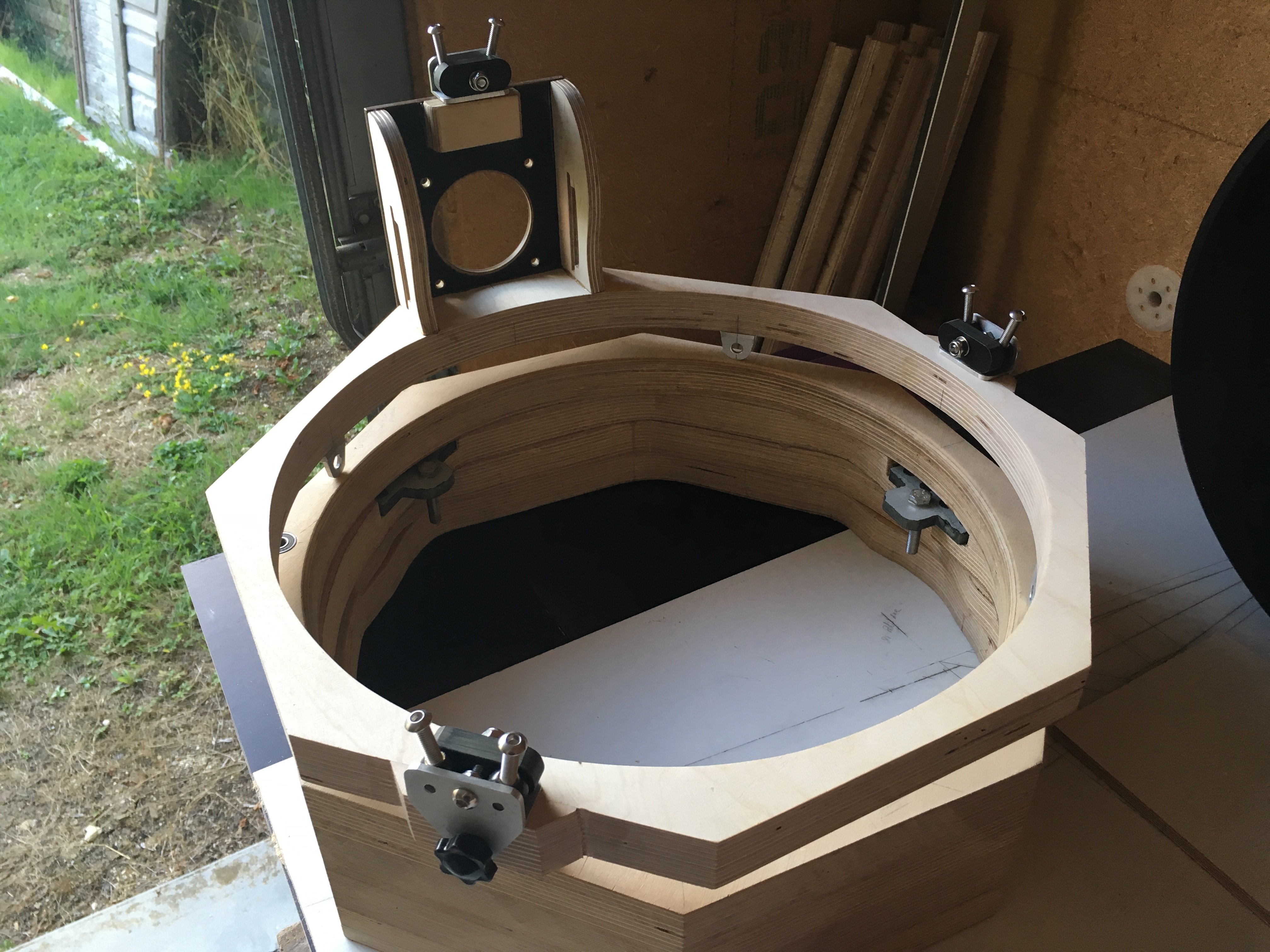

Voici a peu près ou j'en suis aujourd'hui...

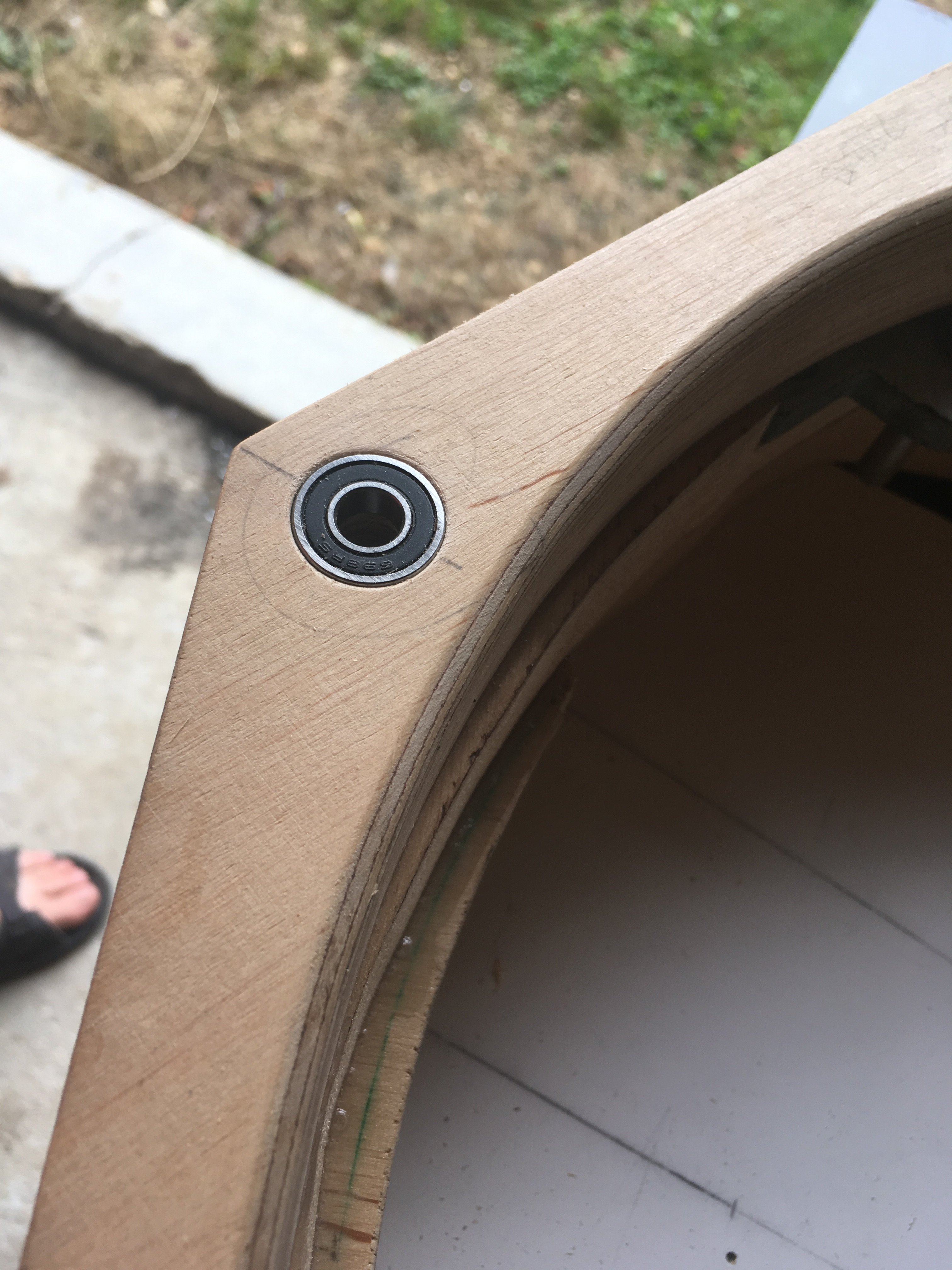

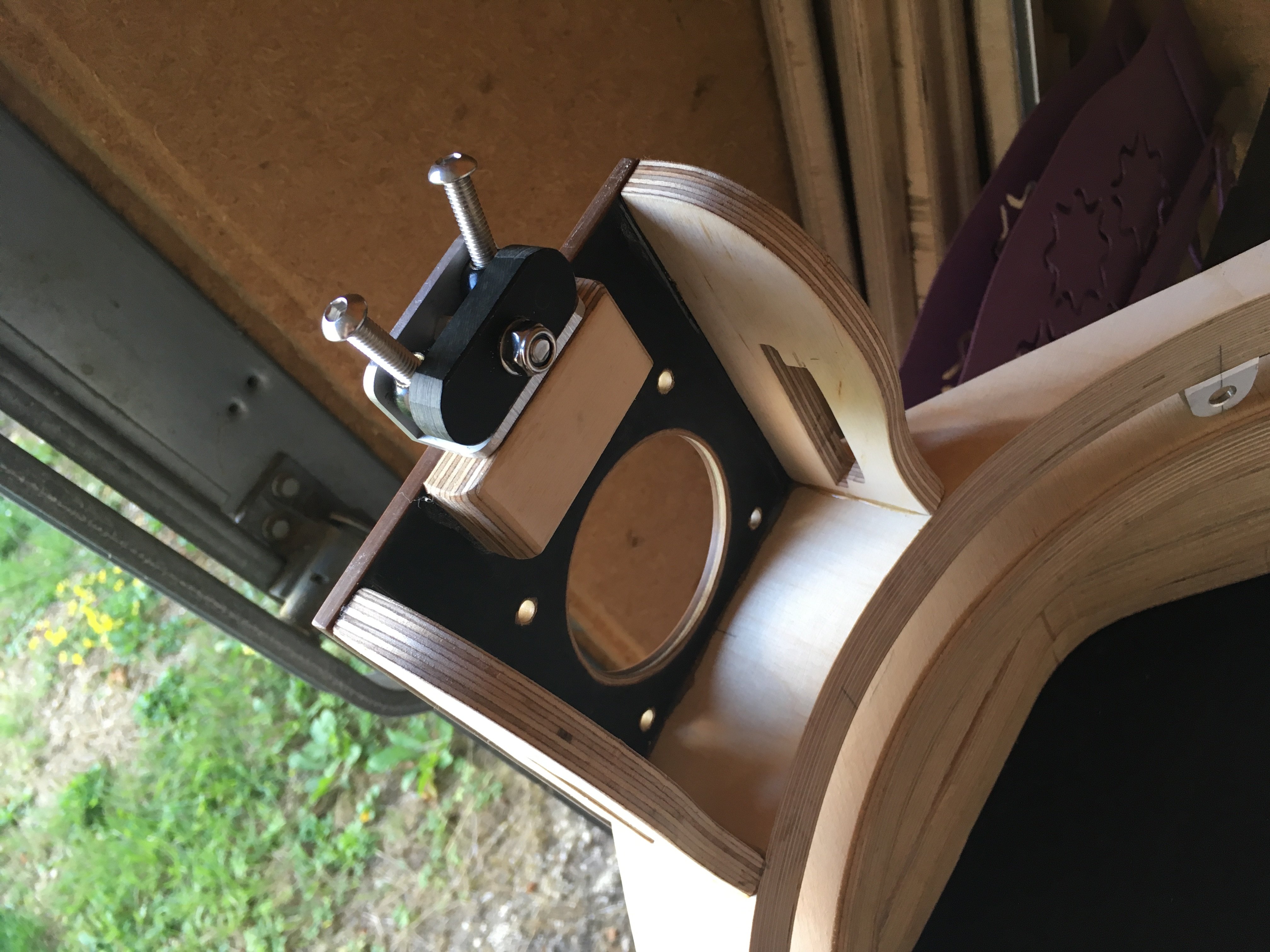

La réservation pour le système de collimation par le haut

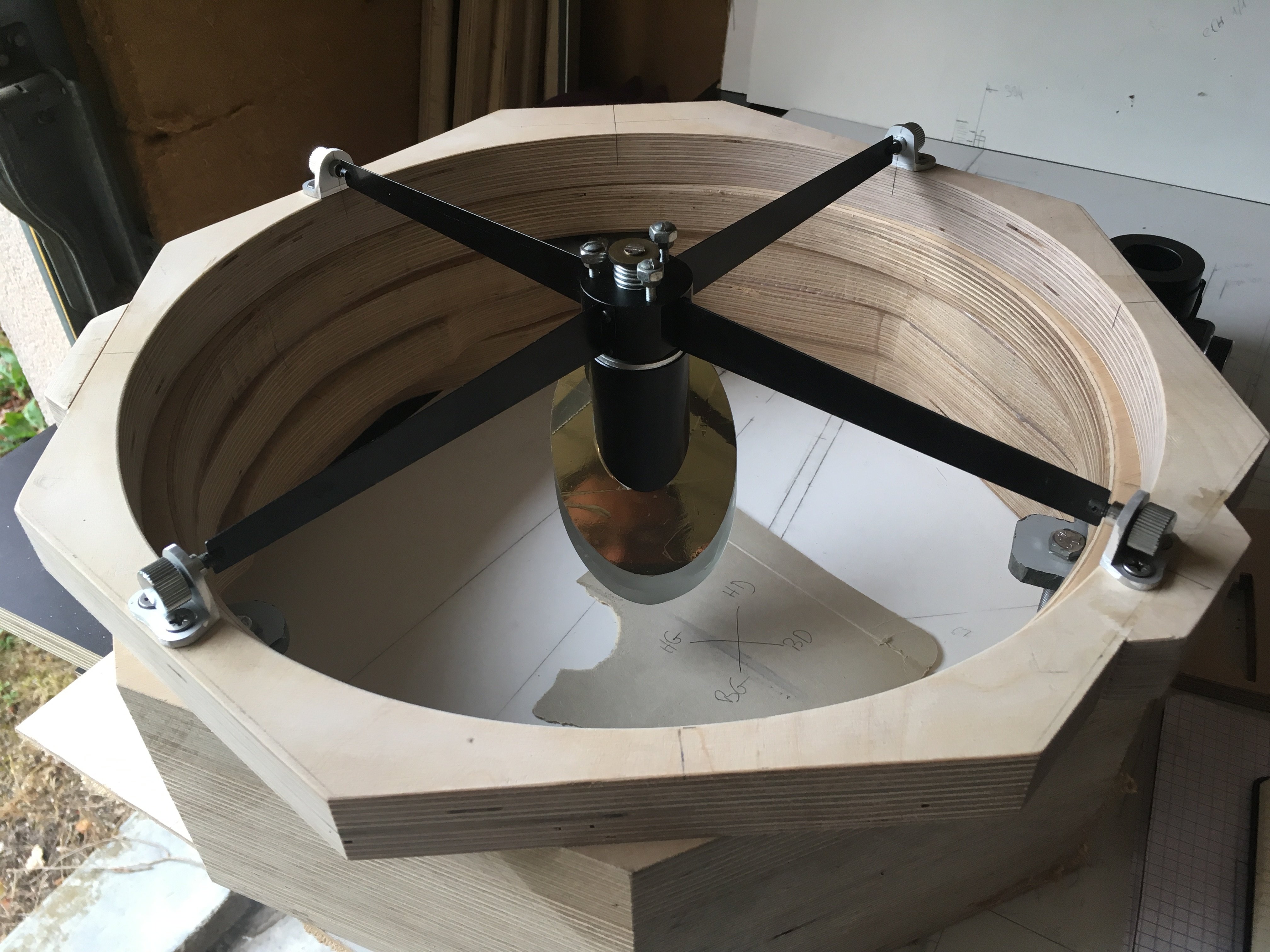

Vérification de l'araignée et de ses supports







A suivre bien sur







Bon ciel a tous

[Subwoof]

Et bien chapeau ! Ça commence bien, on dirait du travail de pro.



Hop je m'abonne 😋



[Chtit Bilou]

Ooooooh comme c'est beau Norrin !

Bravo pour cette entreprise qui semble se faire à la perfection. C'est beau à voir tout ce que tu viens de faire.



Keep going !!! Bon ciel !

[DOB BLEU]

 Bonjour

 Sacré boulot . Pourquoi ne pas avoir mis les trois fixations sous l anneau ...

 JM

[Norrin radd 77]

Merci les z'amis

Ça fait plaisir







@DOB BLEU



Merci d’être Passé



j’ai choisi cette option car j’avais besoin de la place de chaque côté du PO pour mon « passe filtres »



Thierry







[Malik]

Magnifique boulot ! Bravo Thierry

Le bois et moi ça fait 30 alors quand je vois ça, ça me met par terre..

hate de le voir en action à Moutils 😉

[DOB BLEU]

Il y a 18 heures, Norrin radd 77 a dit :

@DOB BLEU



Merci d’être Passé



j’ai choisi cette option car j’avais besoin de la place de chaque côté du PO pour mon « passe filtres »



Thierry







Bonjour

 Oki j avais pas vu les encoches sur le côté . Le mien est placé verticalement car horizontalement ça passerait pas avec la jupe.

 JM

[Norrin radd 77]

Il y a 5 heures, Malik a dit :

Magnifique boulot ! Bravo Thierry

Le bois et moi ça fait 30 alors quand je vois ça, ça me met par terre..

hate de le voir en action à Moutils 😉

Merci Malik



Ce sera avec plaisir

[Astro_007]

Super travail... souci du détail et de la finition 😊

[Norrin radd 77]

Il y a 3 heures, Astro_007 a dit :

Super travail... souci du détail et de la finition 😊

Merci a toi

On s'applique, c’est quand même plus satisfaisant de faire ça  proprement

[Norrin radd 77]

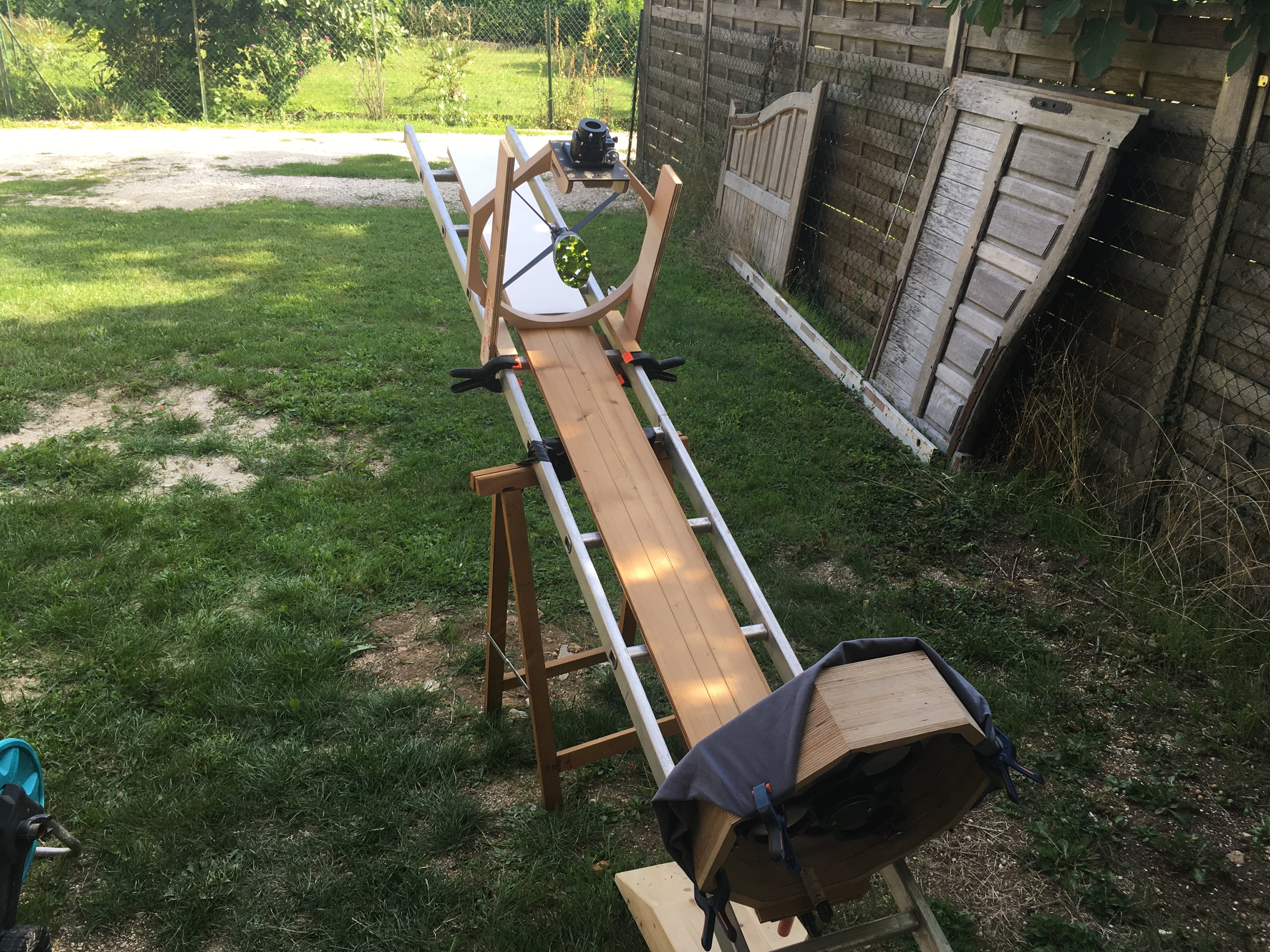

La mission du jour est une étape importante



Déterminer la longueur exacte de mes tubes et en même temps valider le traçage de mon épure



Et surtout m'assurer que je puisse faire  la mise au point avec tout mes oculaires



Plus qu'a attendre qu'une étoile veuille bien passer devant







Bon ciel a tous





Thierry









[Norrin radd 77]

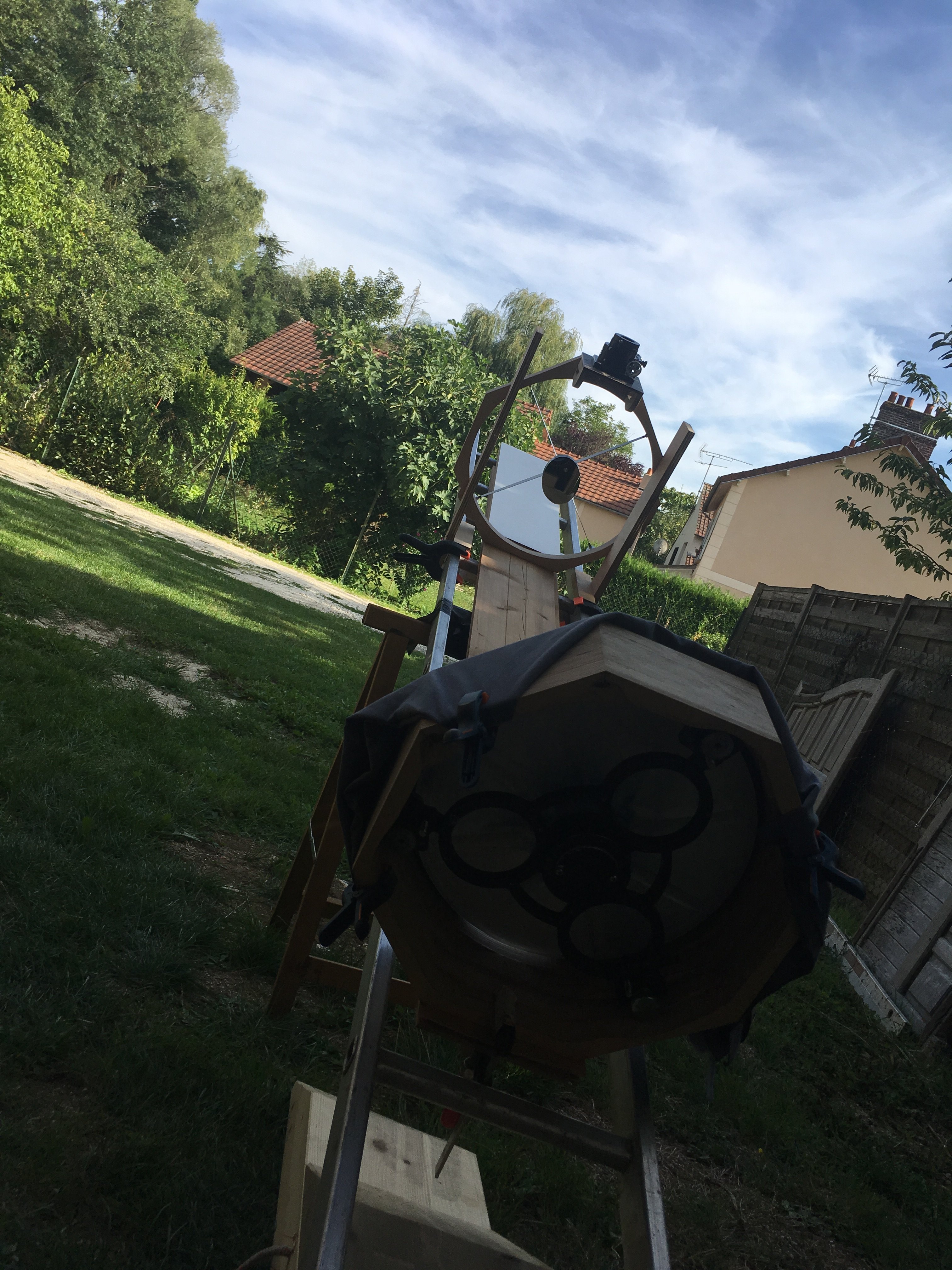

En fait , pas une super idée de faire ça de nuit ....jamais une étoile au bon endroit,au bon moment



donc ,changement de plan ,j'ai fais ça de jour sur une antenne relais située a 800 mètres



J'ai lu quelques post sur le sujet et la mise au point a l'infini ne devrais pas être trop éloignée de celle effectuée sur l'antenne (du moins je l’espère)



Si vous avez un avis sur le sujet ,je suis preneur



Par rapport a ma plage de grossissement,il me reste (course du PO) 6 mm en intra et 12 en extra



Thierry

[Chtit Bilou]

Coucou !



Pointer à 800 m pour faire les réglages du télécopie à l'infini ne devrait pas poser de problème et doit constituer une bonne approximation.



Allez zou ! Revival ! Un ptit théorème de Pythagore !



Bon ciel !

Modifié 29 août 2019 par Chtit Bilou

[Patcubitus]

Bonjour,



très beau travail Thierry, octogonal, comme j'aime



Tu gardes la même base, ou tu fabriques autre chose?



Bon ciel

Patrice

[Le Den]

Attention, j’ai fait a peut près comme toi l’hiver dernier et je me suis loupé, j’ai pu rattraper en posant une cale d’un cm  sous mes tubes, bon j’avais les boules mais cette possibilité je l’avais prévu. Une étoile c’est mieux. N’avais tu pas mesuré les distances avant la modif ?

Bon superbe boulot, je m’abonne.

Denis









Je viens de vérifier, j’étais à 500 m de ma cible, ça peux expliquer aussi.

[Norrin radd 77]

Il y a 22 heures, Chtit Bilou a dit :

Coucou !



Pointer à 800 m pour faire les réglages du télécopie à l'infini ne devrait pas poser de problème et doit constituer une bonne approximation.



Allez zou ! Revival ! Un ptit théorème de Pythagore !



Bon ciel !

Salut Chtit Bilou



Merci de valider mon approximation



Que ton ciel soit clair !

Il y a 11 heures, Patcubitus a dit :

Bonjour,



très beau travail Thierry, octogonal, comme j'aime



Tu gardes la même base, ou tu fabriques autre chose?



Bon ciel

Patrice

Salut Patrice



Je ne garde que le primaire, son barillet spécifique et l’ensemble araignée/secondaire



Je pars sur un 6 tubes sur Flex Rocker



Bonne soirée



Thierry





Il y a 3 heures, Le Den a dit :

Attention, j’ai fait a peut près comme toi l’hiver dernier et je me suis loupé, j’ai pu rattraper en posant une cale d’un cm  sous mes tubes, bon j’avais les boules mais cette possibilité je l’avais prévu. Une étoile c’est mieux. N’avais tu pas mesuré les distances avant la modif ?

Bon superbe boulot, je m’abonne.

Denis







Salut Denis



Si si j'avais tout mesuré mais j'ai changé de PO et du coup j'ai préféré valider de cette façon



Mais j'aurai  la possibilité de peaufiner tout ça grâce aux liaisons tubes /sphères qui deviendront définitives après quelques soirées d'observation



Bon ciel

Thierry





[Le Den]

Comme moi tu as prévu de la marge... Mais où trouvez vous ce contre plaqué de bouleau ? J’ai fait toute ma région cet hiver et impossible à moins d’en commander une palette !

[Norrin radd 77]

il y a 6 minutes, Le Den a dit :

Comme moi tu as prévu de la marge... Mais où trouvez vous ce contre plaqué de bouleau ? J’ai fait toute ma région cet hiver et impossible à moins d’en commander une palette !

Je travaille dans un négoce de panneaux et en récupérer n'est pas un problème

J'ai même a dispo(pour tout astram de passage) dans mon garage de quoi en fabriquer quelques uns...

[Patcubitus]

Ok Thierry,



Pour la longueur des tubes, sur mon futur Dob, j'ai fait un montage à blanc, du télescope, en tubes PVC.

Et j'ai pris direct la longueur du CTP qui simule le miroir primaire, au CTP qui simule le secondaire. Et du secondaire à l'extérieur du PO.

Je compte donc commander les tubes directement à cette longueur, en gardant bien sur une marge pour pouvoir diminuer ou augmenter la focale si besoin.



étant donné que je n'aurai les miroirs qu'à la fin de l'année, je prépare le plus possible pour n'avoir presque qu'à les poser dans le Dob , (en théorie)



Patrice

[Norrin radd 77]

Il y a 6 heures, Patcubitus a dit :

Ok Thierry,



Pour la longueur des tubes, sur mon futur Dob, j'ai fait un montage à blanc, du télescope, en tubes PVC.

Et j'ai pris direct la longueur du CTP qui simule le miroir primaire, au CTP qui simule le secondaire. Et du secondaire à l'extérieur du PO.

Je compte donc commander les tubes directement à cette longueur, en gardant bien sur une marge pour pouvoir diminuer ou augmenter la focale si besoin.



étant donné que je n'aurai les miroirs qu'à la fin de l'année, je prépare le plus possible pour n'avoir presque qu'à les poser dans le Dob , (en théorie)



Patrice

Salut Patrice



J'ai fouillé un peu mais j'ai pas trouvé de post récent sur ton "futur Dob"

Mais sur ce que j'ai trouvé ça promet du beau ,j'veux pas faire ma groupie mais "j'adore c'que vous faite"



Ça a du avancer un peu, ou alors tu prépares un super post  😎



Thierry

[Patcubitus]

Bonjour Thierry,

et merci pour tes encouragements.



oui, c'est vrai que je n'ai pas montré beaucoup les étapes de la construction du Dob ( je ne suis pas doué pour expliquer ce que je fais ),

qui a commencée il y a déjà 1 an(passé).



Il me reste principalement les tubes, le porte filtres qui sera à intérieur de la cage. Et maintenant, surtout l'entrainement de la plateforme qui fonctionne très bien manuellement, mais pas du tout quand je branche un moteur eq1. Donc, cogitation poussée, car je ne connais strictement rien en électricité et électronique.

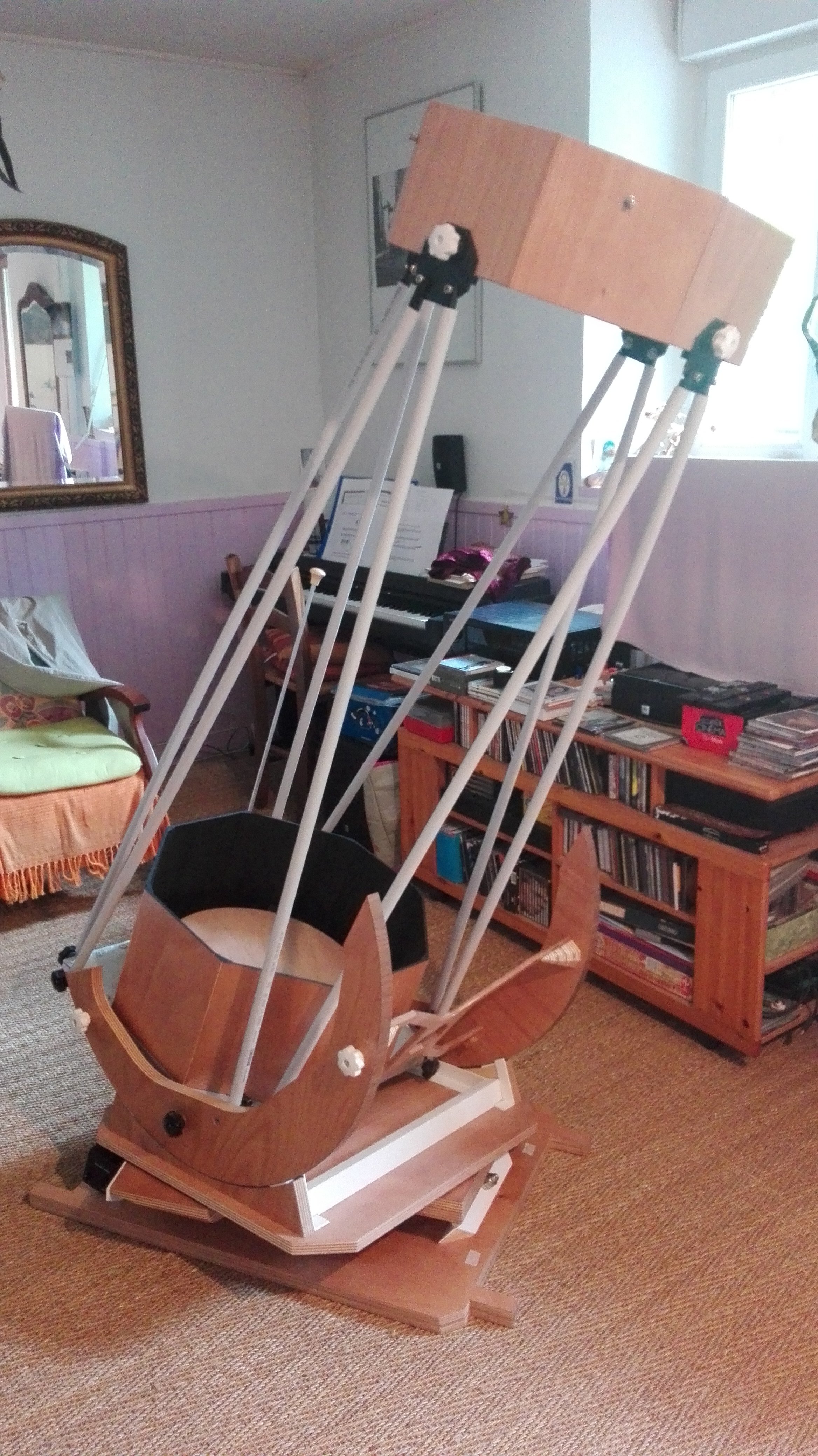

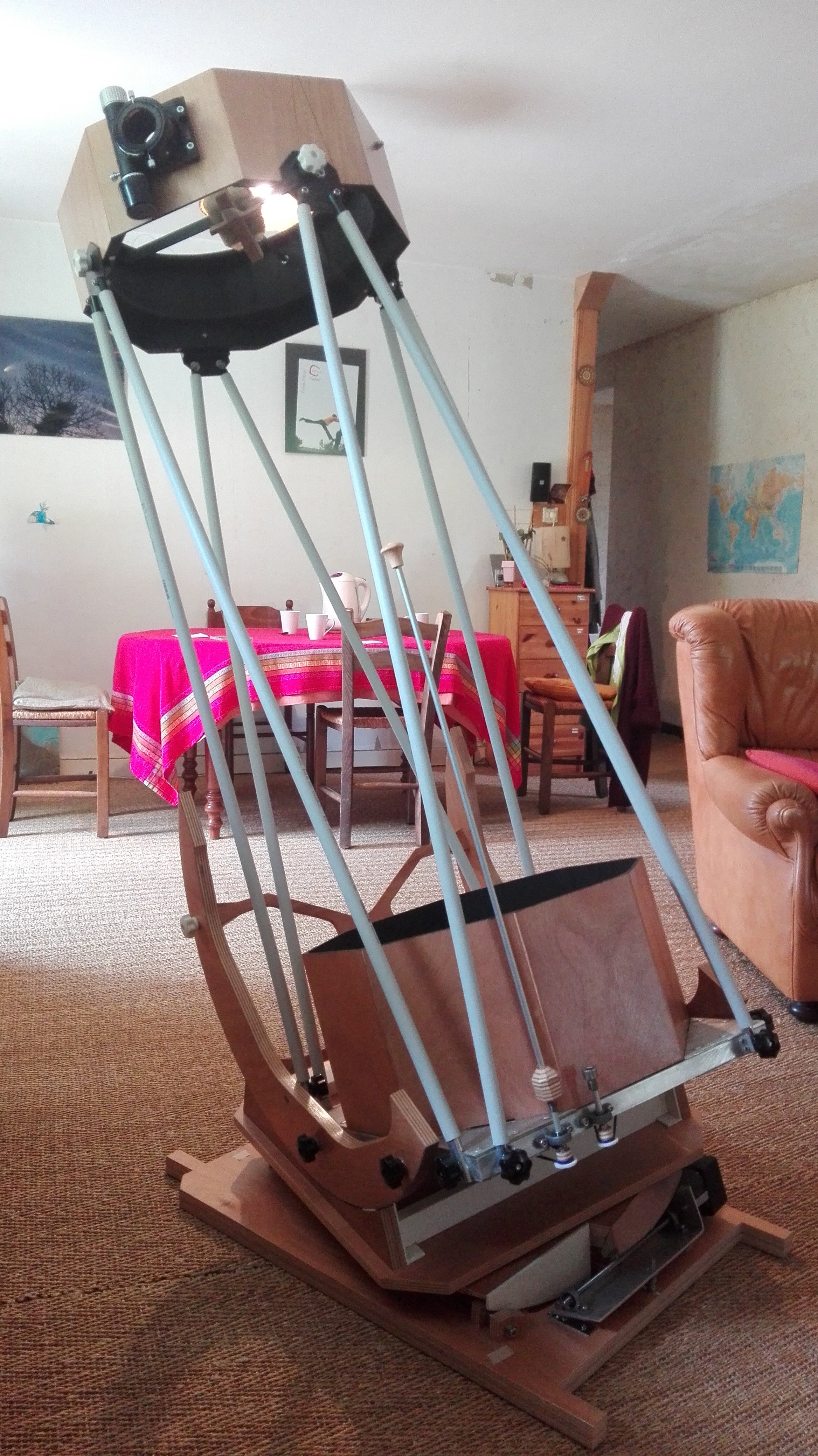

Une t'te photo alors!

Depuis, les pieds ont été mis, les tubes sont toujours en PVC pour les essais.







La cage du secondaire parait "haute" sur la phot, alors qu'elle ne fait que 170 mm, et le contreventant parait "frêle", alors qu'il est très costaud.



Bon ciel et bonne continuation Thierry

Patrice

[Norrin radd 77]

@Patcubitus



Quel magnifique Bestiau !!! Bravo



Bon ciel a toi



Thierry



[Patcubitus]

Merci Thierry



Bonne continuation et a bientôt pour la suite de ton aventure.



Patrice

[Le Den]

Félicitation Patrice, en plus la table sous la bête, la colim à l’oculaire, tu dois languir la première lumière !

[Patcubitus]

Merci Denis,



mais l'aventure n'est pas finie, puisque ma table tourne très bien en mode manuel, mais pas avec le moteur  Eq1 .

Donc, pour l'instant je cherche des solutions(une me suffirait ), et n'y connaissant strictement rien en moteur et en électronique, je rame un peu.

 Il y a au moins 3 ou 4 éléments que j'ai refait ou modifié 2, voir 3 fois avant que ça me convienne. Mais bon, c'est le jeu.



J'ai encore quelques mois devant moi pour tout finir, avant que les miroirs n'arrivent .

Donc, je ne me languis pas, tant que je n'aurai pas "fini".



Bon ciel

Patrice





[Norrin radd 77]

Salut à tous



Ça continue ,doucement mais sûrement

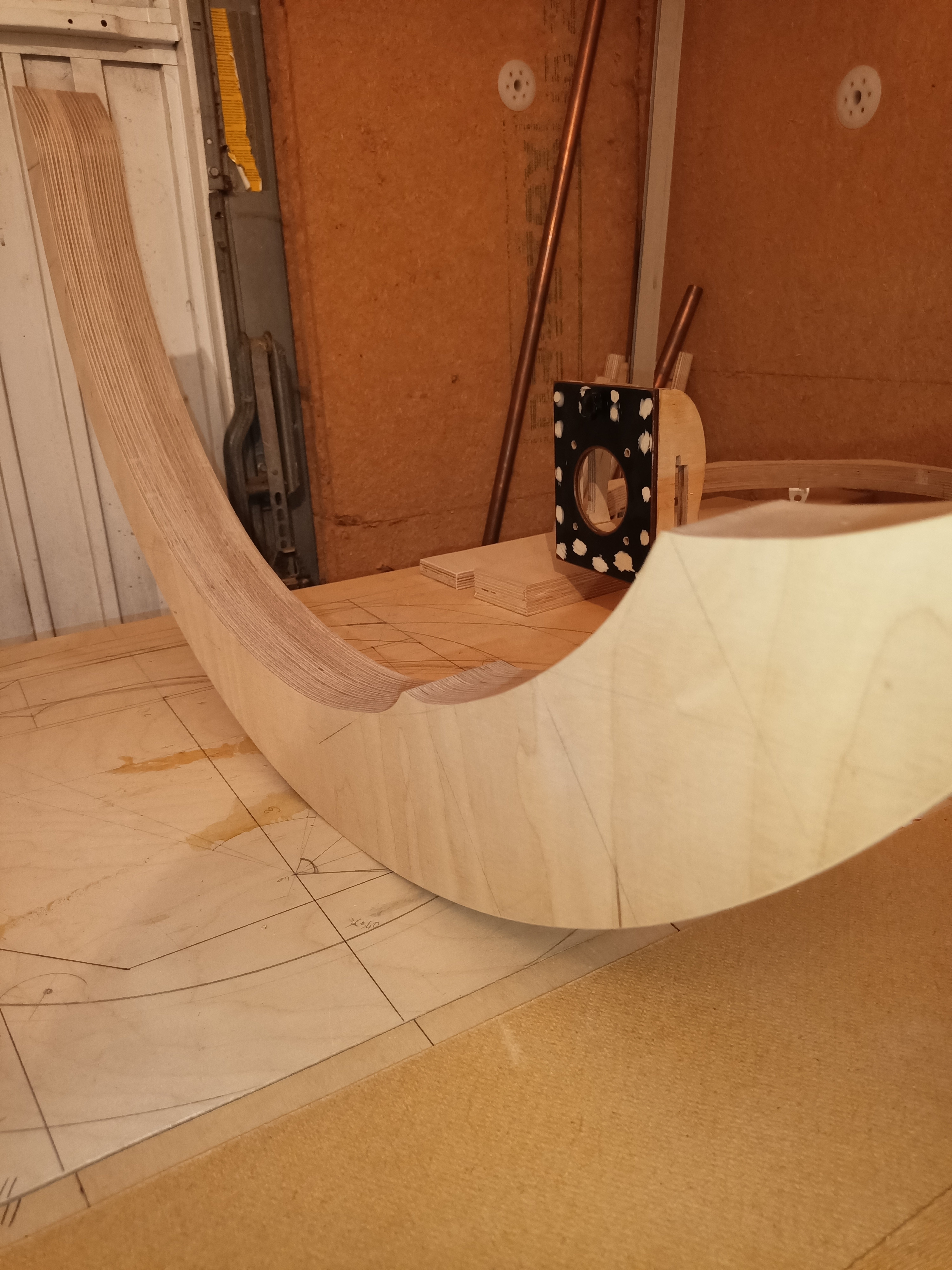

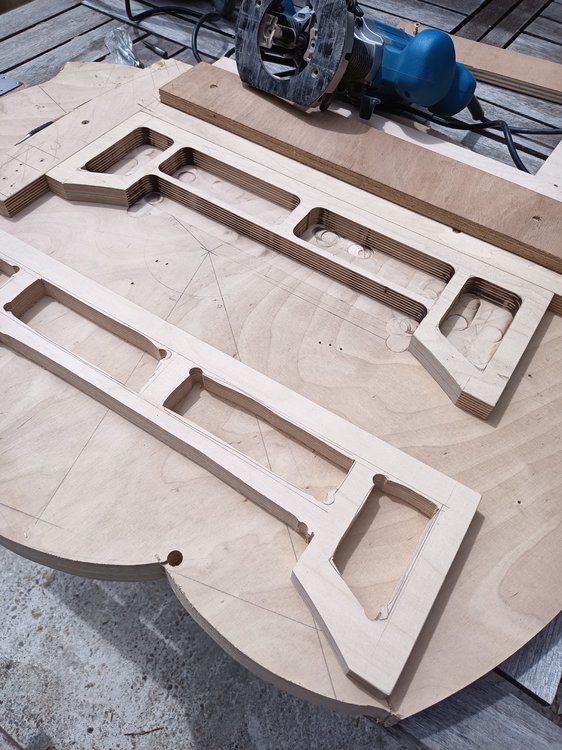

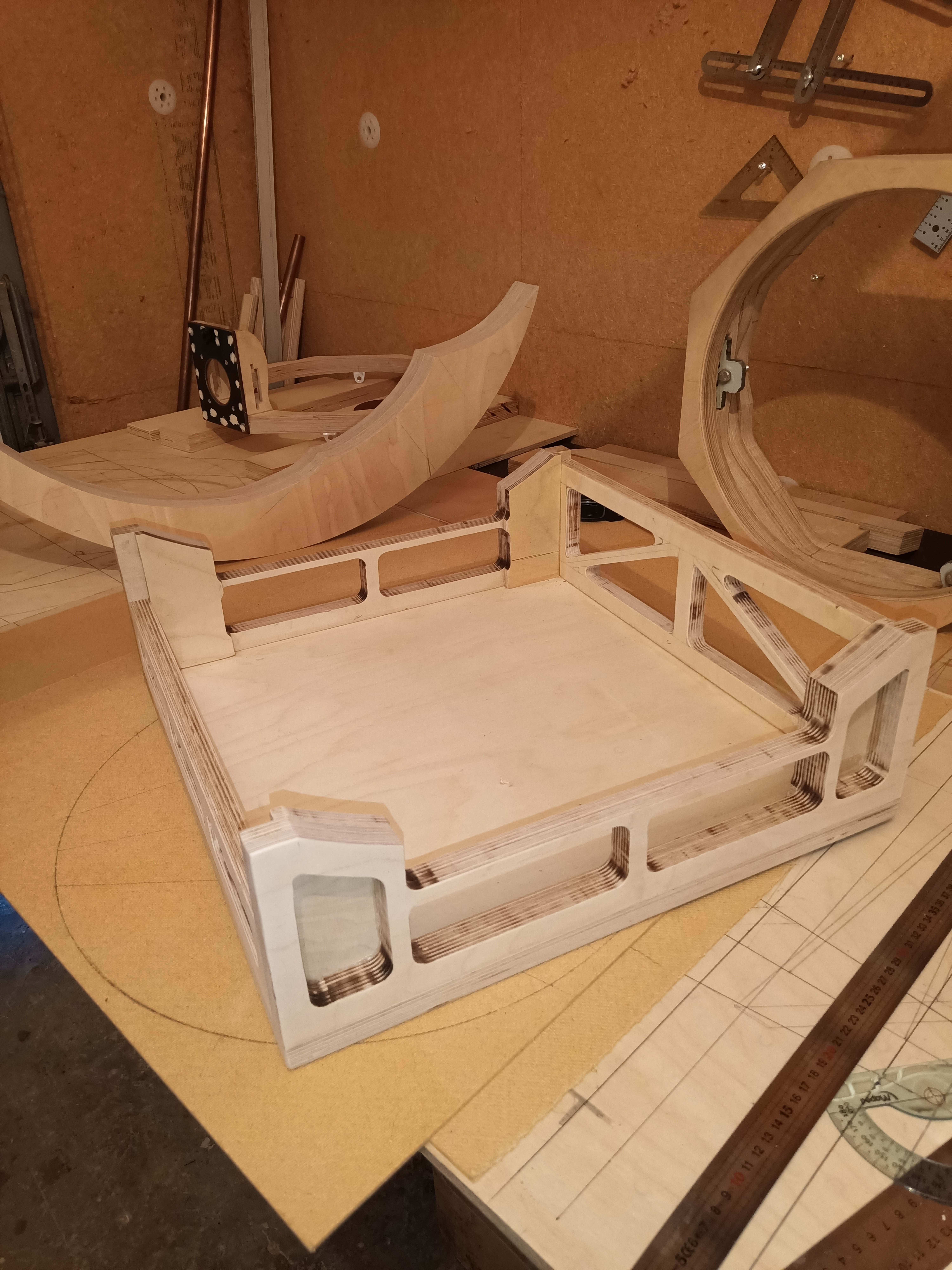

Atelier de découpe (a l'ancienne ,scie sauteuse pour dégrossir et défonceuse pour la finition)



Ponçage ( beaucoup 😔) et c'est pas fini 🙂



J'ai trouvé une référence de strat intéressante en terme de relief pour palier au manque d'ebony star....

Je teste et je reviens 😀



Encore quelques étapes, mais on y croit 😀





Bon ciel a tous



Thierry









[Patcubitus]

Très beau travail Thierry!

Quand l'efficacité et la beauté se rencontrent.

J'adore la forme de tes tourillons



Bon ciel

Pat

[macfly51]

Superbe bouleau

[Norrin radd 77]

Il y a 9 heures, Patcubitus a dit :

Très beau travail Thierry!

Quand l'efficacité et la beauté se rencontrent.

J'adore la forme de tes tourillons



Bon ciel

Pat



Il y a 8 heures, macfly51 a dit :

Superbe bouleau

Merci de votre passage messieurs 😉...

[Patcubitus]

Il y a 10 heures, macfly51 a dit :

Superbe bouleau

Oh la la!  Marty, magnifique!
