Transformation/amélioration d'un Orion XX14

[Norrin radd 77]

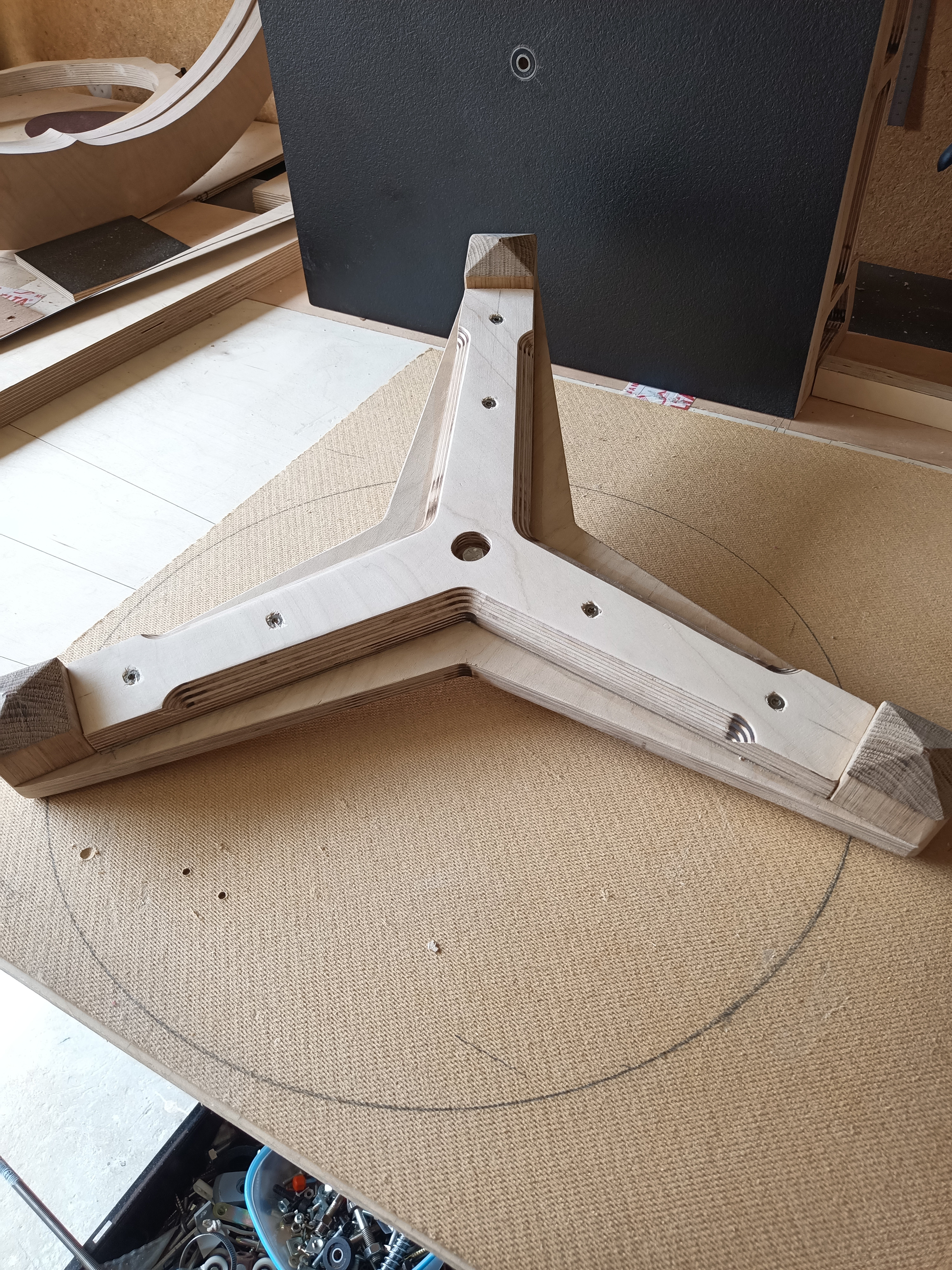

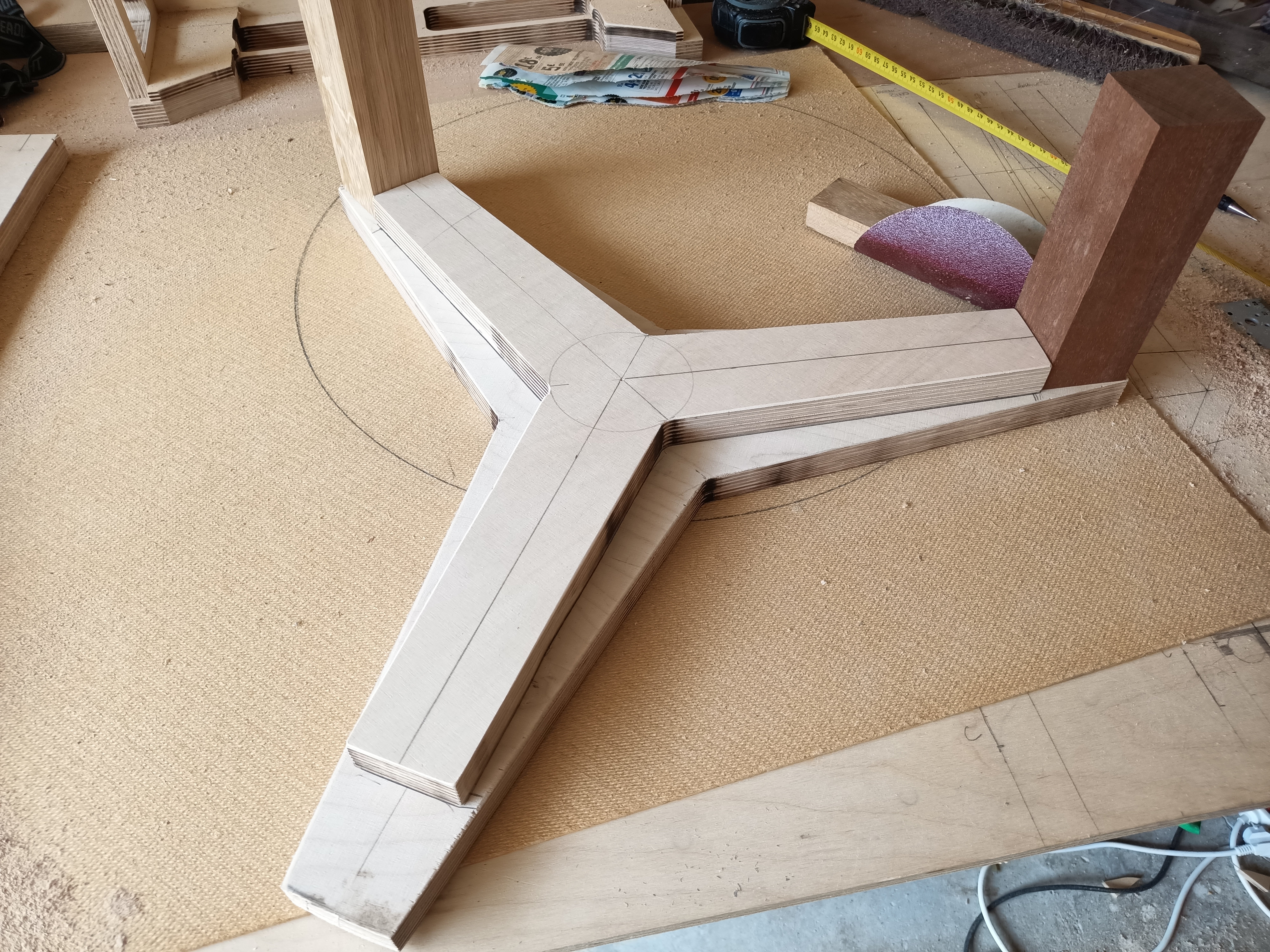

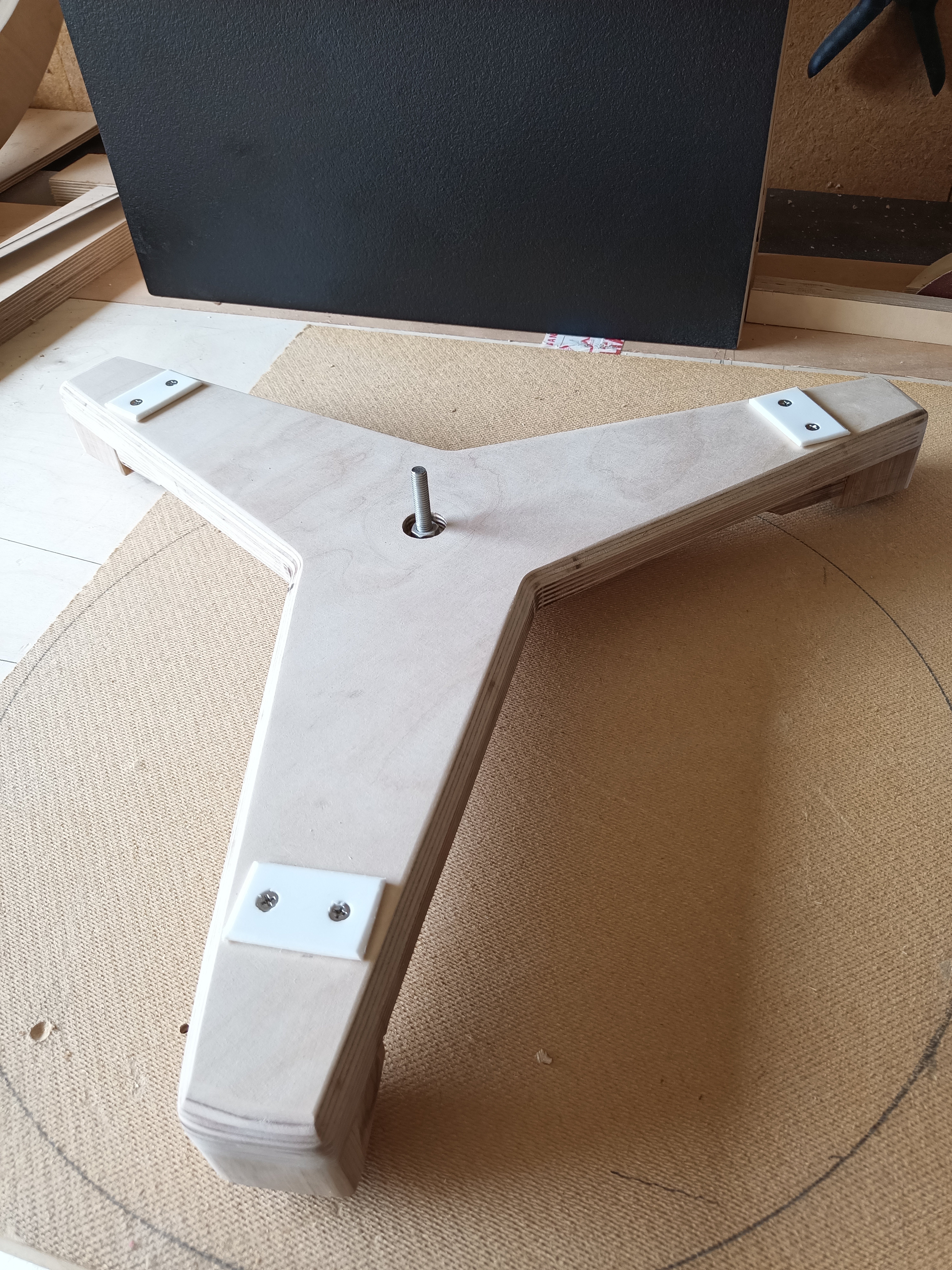

Aujourd'hui fabrication de la base , Cp Bouleau pour changer 😉 et pieds en chêne

[Chtit Bilou]

Le rocker est beau, la base est belle.

Ça tourne rond !



Bon ciel !

[Norrin radd 77]

Il y a 1 heure, Chtit Bilou a dit :

Le rocker est beau, la base est belle.

Ça tourne rond !



Bon ciel !

Salut Chtit Bilou

C'est sympa d'être passé par ici 😉



Bon ciel a toi



[manu33]

C'est du super boulot, bravo l'artiste



Manu

[Norrin radd 77]

Salut à tous

Ça avance doucement mais sûrement

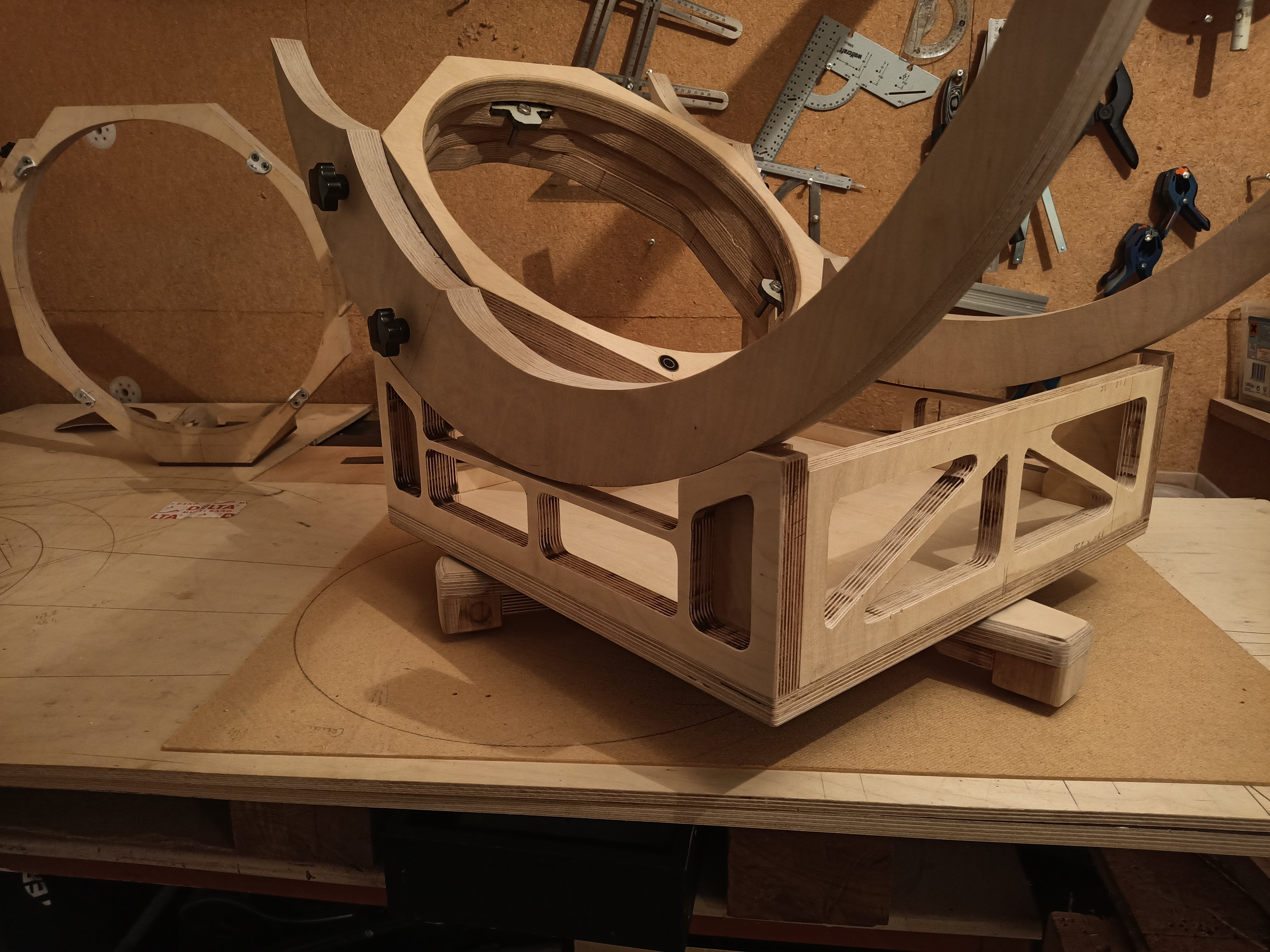

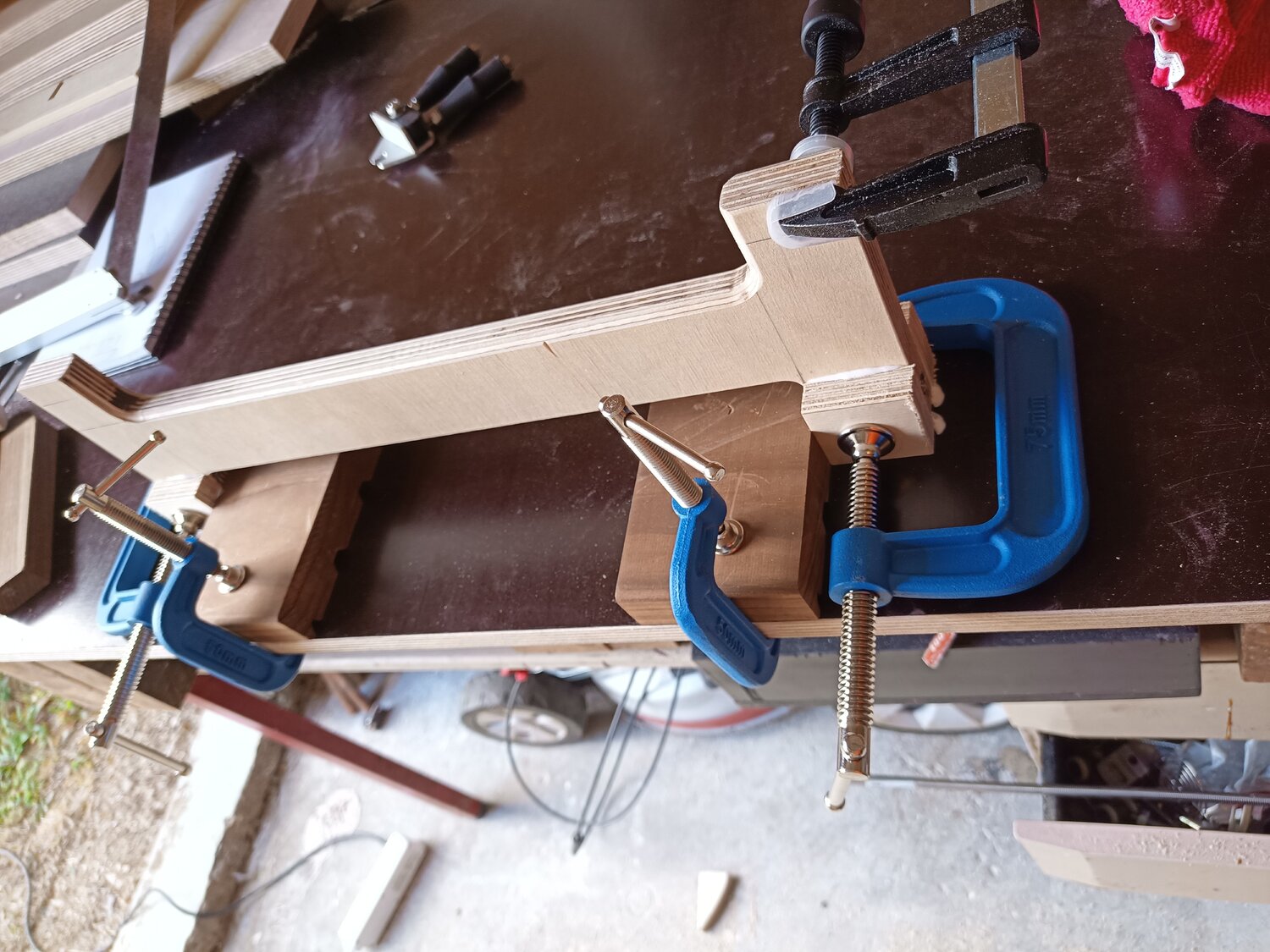

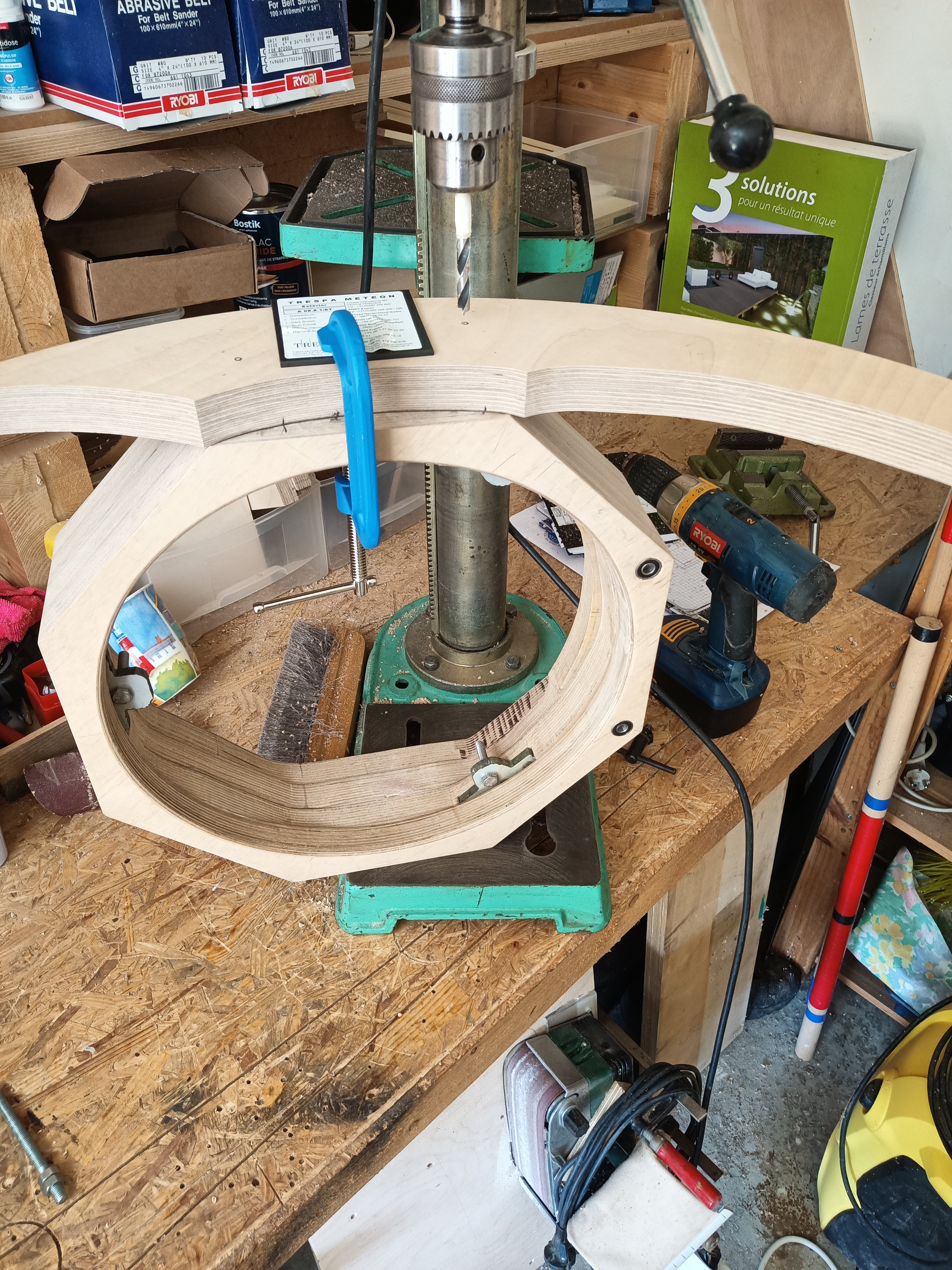

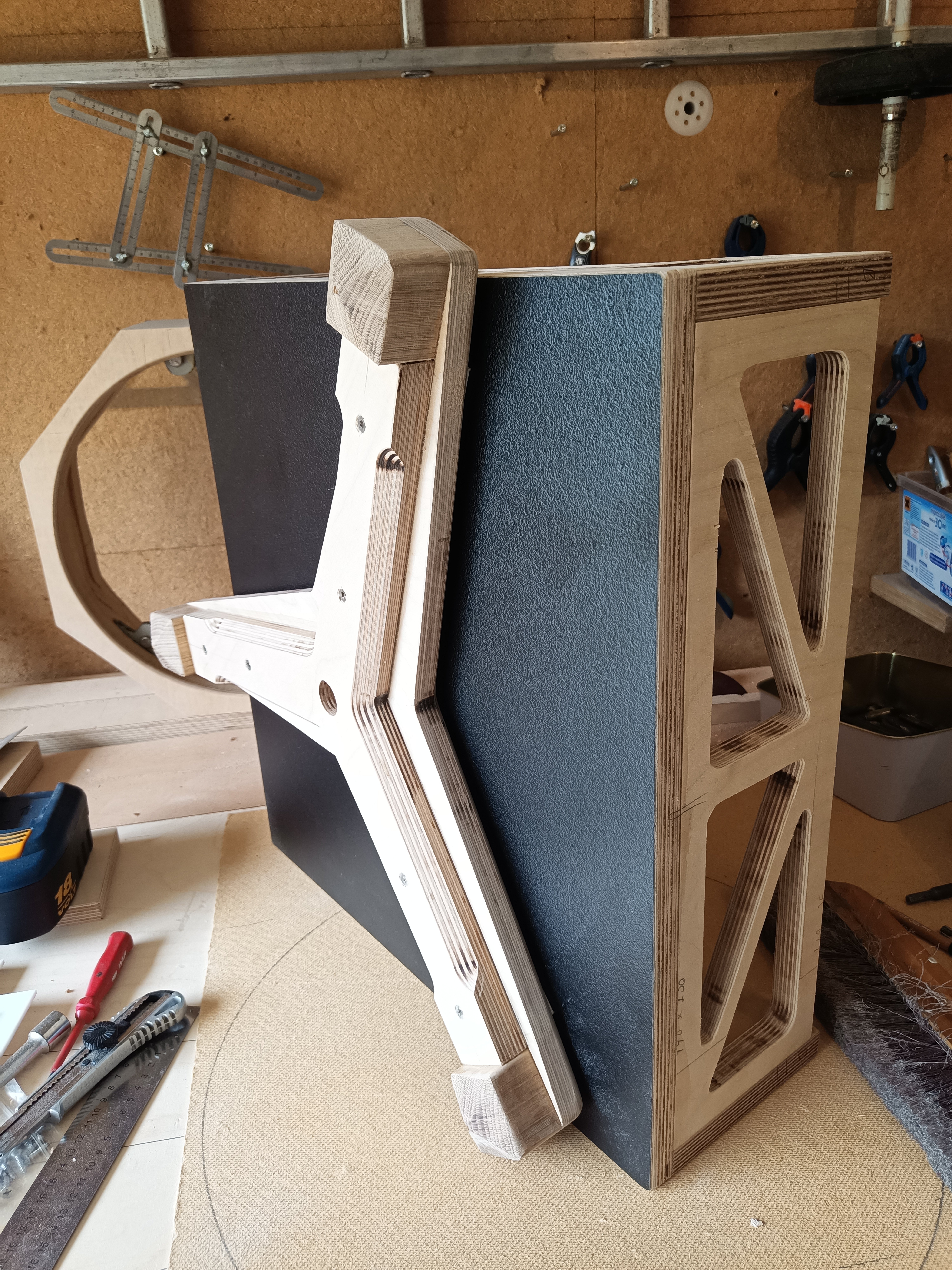

Perçage et assemblage des haches sur la caisse du primairefabrication de l'entretoise qui aura deux positions, une (normal) et une 10 centimètres plus bas pour pouvoir jouer avec ma Bino 😉et le temps est venu d'aborder le sujet des tubes



Comme je ne suis pas un champion de la trigonométrie il a bien fallu trouver un plan B

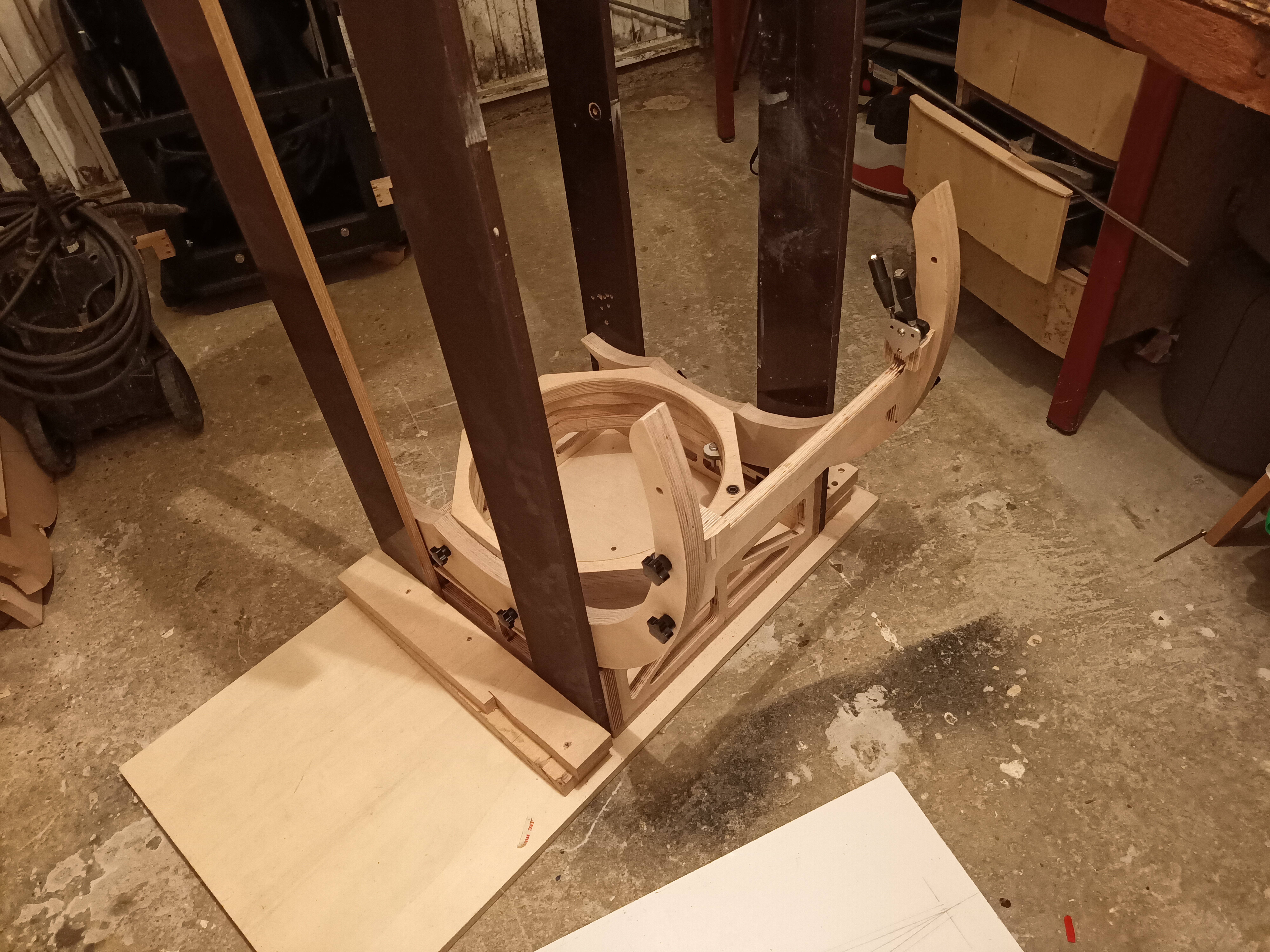

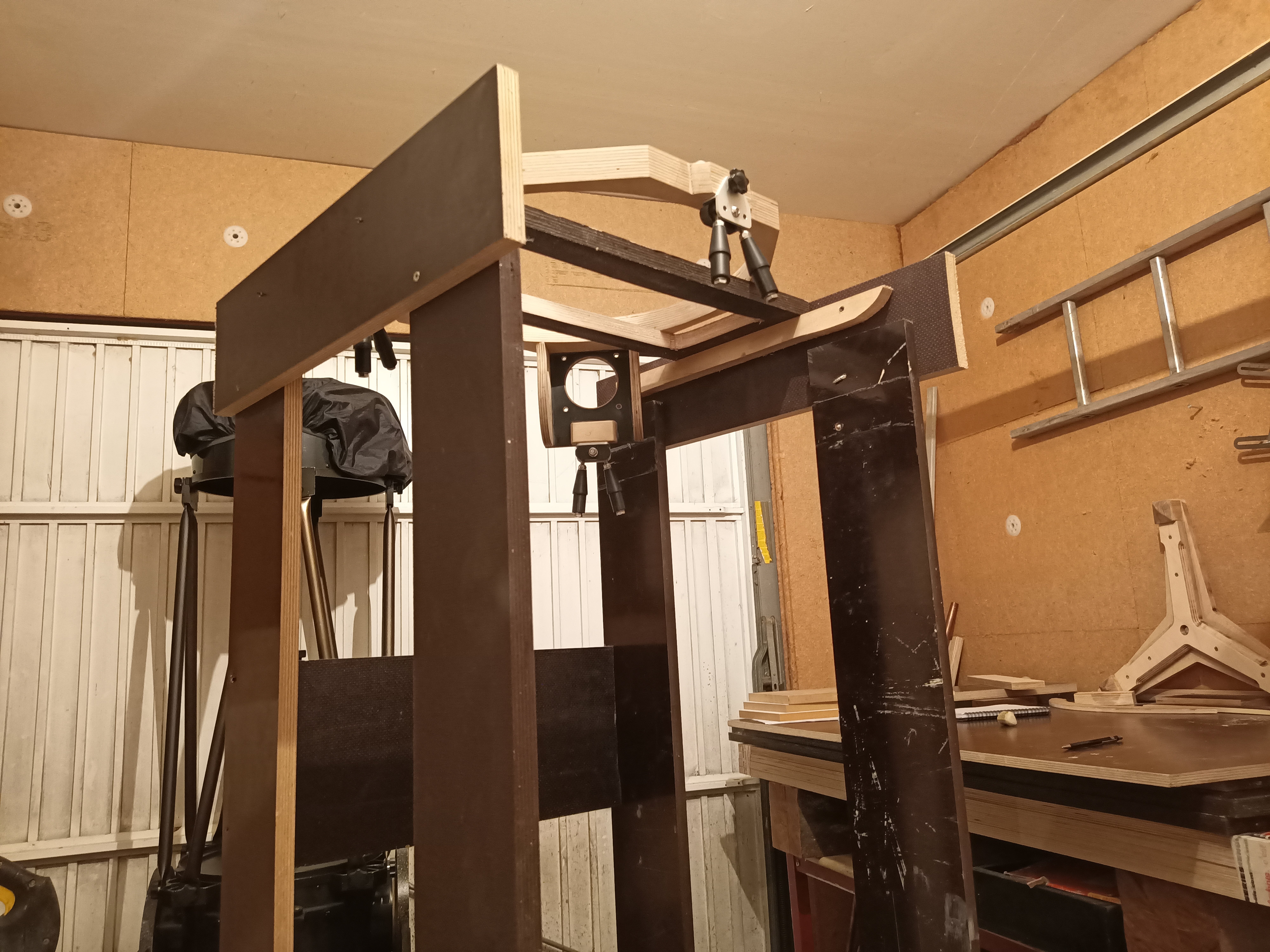

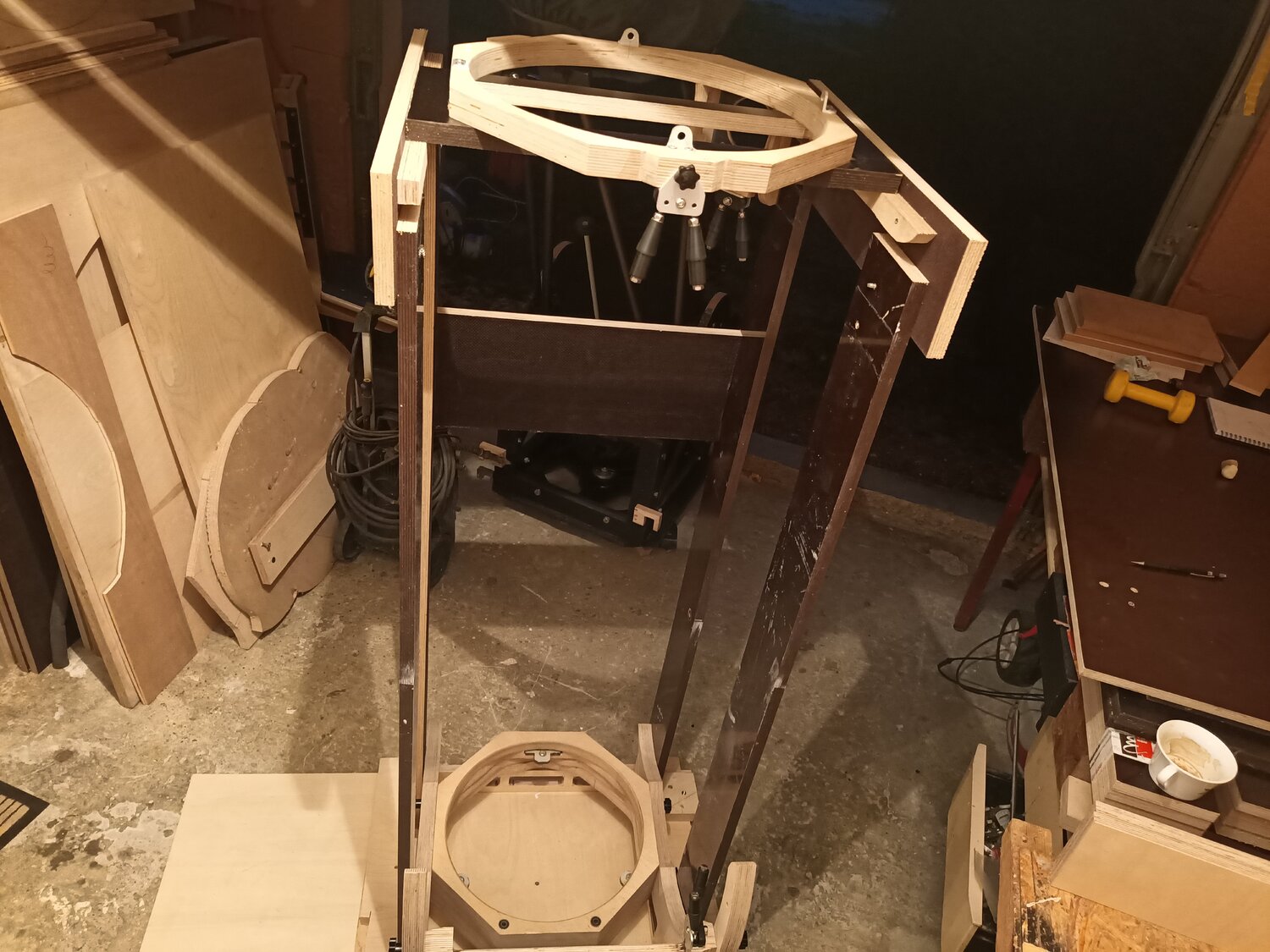

Le portique 😉Comme ça Bibi y peux tranquillement mesurer la taille de ses tubes in situ





Bon ciel a tous



Thierry

[titildx]

Très beau travail,propre,soigné,j'admire.Bon courage pour la suite.

[Norrin radd 77]

Le 23/07/2020 à 00:21, manu33 a dit :

C'est du super boulot, bravo l'artiste



Manu



Il y a 9 heures, titildx a dit :

Très beau travail,propre,soigné,j'admire.Bon courage pour la suite.

Salut a vous deux 😉

Et merci d’être passé par ici ,c’est sympa ...

Bonne journée et bon ciel



Thierry

[yannick78]

ton travail est très propre, on voit que tu es très exigent sur la qualité de ton travail et les finitions.



Tu risques d'avoir un pb de flexion sur la fixation des tubes sur le PO. Il fallait accrocher les tubes sur la cage de chaque coté du PO et reprendre un accrochage  sous le PO sur les tubes pour rendre le tout beton.



c'est un pb qui avait été remonté par David Vernet sur son T600, certes il charge le PO de plusieurs kg, mais les fixations sont aussi plus robuste bien qu'insuffisante.



ici sur le telescope de G.Babock où il a ajouté une patte pour reprendre les efforts sur les tubes.



Yannick



Yannick

[Norrin radd 77]



@yannick78





Salut Yannick



Merci pour ton analyse, j'ai prévu le passage de ma réglette (porte filtres) de chaque coté du PO

Mais j'ai prévu un plan B 😉façon Alkaid de chez Sumerian,et je veux tester avec ma Bino pour quantifier cette flexion pour pouvoir dimensionner les renforts



Bon ciel a toi

PS j'veux pas faire ma groupie mais ton T 410 est une pure merveille !!



Thierry

[CATLUC]

Hello

Mais quel beau travail ça a un peu avancé depuis ?

Bonne nuit.

Luc

[Sully]

Bonjour

Magnifique transformation, bravo pour ce travail remarquable, propre et soigner, j'aime ca.

j'ai hâte de voir le résultat final. Cela représente énormément d'heures de travail, d'élaboration de plans et de modifications. 👏

[Norrin radd 77]

Il y a 12 heures, CATLUC a dit :

Hello

Mais quel beau travail ça a un peu avancé depuis ?

Bonne nuit.

Luc



Il y a 5 heures, Sully a dit :

Bonjour

Magnifique transformation, bravo pour ce travail remarquable, propre et soigner, j'aime ca.

j'ai hâte de voir le résultat final. Cela représente énormément d'heures de travail, d'élaboration de plans et de modifications. 👏

Salut et merci pour vos sympathiques messages😉



Pas vraiment avancé depuis ... pour cause de congés (3 semaines en Corse ,sans matos ...)



Mais j'tiens le bon bout !

Bon ciel a tous !!













[Patcubitus]

Bonjour Thierry ,



J'avais pas vu tes dernières avancées!

Bravo!



J'adore le design de tes haches!



Le 19/07/2020 à 15:40, Norrin radd 77 a dit :





Et ta base avec le chanfrein soigné, même si il ne se verra pas. La class!



Bonne continuation.

Y' va avoir de la gueule ton Dob!



Bon ciel

Pat

[DOB BLEU]

Il y a 2 heures, Patcubitus a dit :

Bonjour Thierry ,



Bravo!

Et ta base avec le chanfrein soigné, même si il ne se verra pas. La class!



Bon ciel

Pat

 Bonjour

 Ah tu as remarqué aussi . On ne le verra pas , mais on sait que c' est là .

  JM

[Patcubitus]

Il y a 4 heures, DOB BLEU a dit :

 Bonjour

 Ah tu as remarqué aussi . On ne le verra pas , mais on sait que c' est là .

  JM

Oui JM, ça j'aime bien!

Le travail bien fait jusqu'au bout!

Pat

[Norrin radd 77]

Il y a 10 heures, Patcubitus a dit :

Bonjour Thierry ,



J'avais pas vu tes dernières avancées!

Bravo!



J'adore le design de tes haches!





Et ta base avec le chanfrein soigné, même si il ne se verra pas. La class!



Bonne continuation.

Y' va avoir de la gueule ton Dob!



Bon ciel

Pat



Il y a 8 heures, DOB BLEU a dit :

 Bonjour

 Ah tu as remarqué aussi . On ne le verra pas , mais on sait que c' est là .

  JM

salut a vous deux  !!

Et merci de votre passage



Le  chanfrein je sais plus si c’était pour faire joli ou pour alléger la bête ...



Ceci dit ,c'est pas évident de déterminer les différentes épaisseurs de contreplaqué,toujours peur de faire trop lourd ou pas assez costaud ...



Laisser assez de matière aux bons endroits,ou au moins la ou c'est utile



Enfin bref ,on tâtonne, on teste ,et on pioche des infos chez ceux qui se sont déjà creusé la tête sur les mêmes sujets



Et surtout on croise les doigts en se disant "mais si ,c'est bon.. ça va le faire !!"....



Bon ciel a tous











[Patcubitus]

il y a une heure, Norrin radd 77 a dit :

Ceci dit ,c'est pas évident de déterminer les différentes épaisseurs de contreplaqué,toujours peur de faire trop lourd ou pas assez costaud ...

Laisser assez de matière aux bons endroits,ou au moins la ou c'est utile

Enfin bref ,on tâtonne, on teste ,et on pioche des infos chez ceux qui se sont déjà creusé la tête sur les mêmes sujets

Et surtout on croise les doigts en se disant "mais si ,c'est bon.. ça va le faire !!"....

Oh que oui !!!

Arrivé un moment, il faut savoir se faire confiance.

Et vu la qualité de ton travail, moi j'ai confiance.



Bon ciel

Pat

[DOB BLEU]

Il y a 11 heures, Patcubitus a dit :

Oh que oui !!!

Arrivé un moment, il faut savoir se faire confiance.

Et vu la qualité de ton travail, moi j'ai confiance.



Bon ciel

Pat

 Bonjour

 Il a raison , dommage de mettre trop de matière à des endroits et pas assez sur d' autres .

 Par contre j' ai pas bien compris la double position de l' entretoise . j' ai pas vu de double position

 sur la cage du primaire .

  JM

[Norrin radd 77]

il y a une heure, DOB BLEU a dit :

 Bonjour

 Il a raison , dommage de mettre trop de matière à des endroits et pas assez sur d' autres .

 Par contre j' ai pas bien compris la double position de l' entretoise . j' ai pas vu de double position

 sur la cage du primaire .

  JM

Salut



En fait tout ce passe en partie basse , l’entretoise a deux positions et a l'opposé il y aura une pièce de bois qui permet de gagner les dix centimètres (j'suis pas sur d’être super clair )



Et la, quand j'ai eu cette  idée je me suis dit "mais si ,c'est bon.. ça va le faire !!"....





[DOB BLEU]

  Bonjour

 😃😃 Bah non c' est pas clair pour moi .☺️ A l' opposé de quoi .😪

 C' est mieux si ya une tite photo .

 J' ai compris que des tubes seront fixées sur l' entretoise . Là faut que ce soit béton ça a vite fait de vriller .

 Donc si elle monte ou descend de 10 cm , faut  que ça monte ou descende au niveau du primaire . Non.

  JM

[Norrin radd 77]

J’étais sur d’être a moitié clair



Pour la photo va falloir patienter un petit peu , c'est bientôt en fabrication



Pour essayer d’être plus clair : l'entretoise va supporter 4 des 6 tubes, c'est  sous le troisième point d'ancrage (qui supporte les deux derniers tubes ) que va ce positionner cette pièce de bois ..😅

[DOB BLEU]

Oki , donc partie basse sur le primaire . Faudra pas que ça bloblote .😕

[Norrin radd 77]

Il y a 3 heures, DOB BLEU a dit :

Faudra pas que ça bloblote .😕



Pas de soucis



Le bloblotage ne fais pas partie des options..

[DOB BLEU]

Bonjour

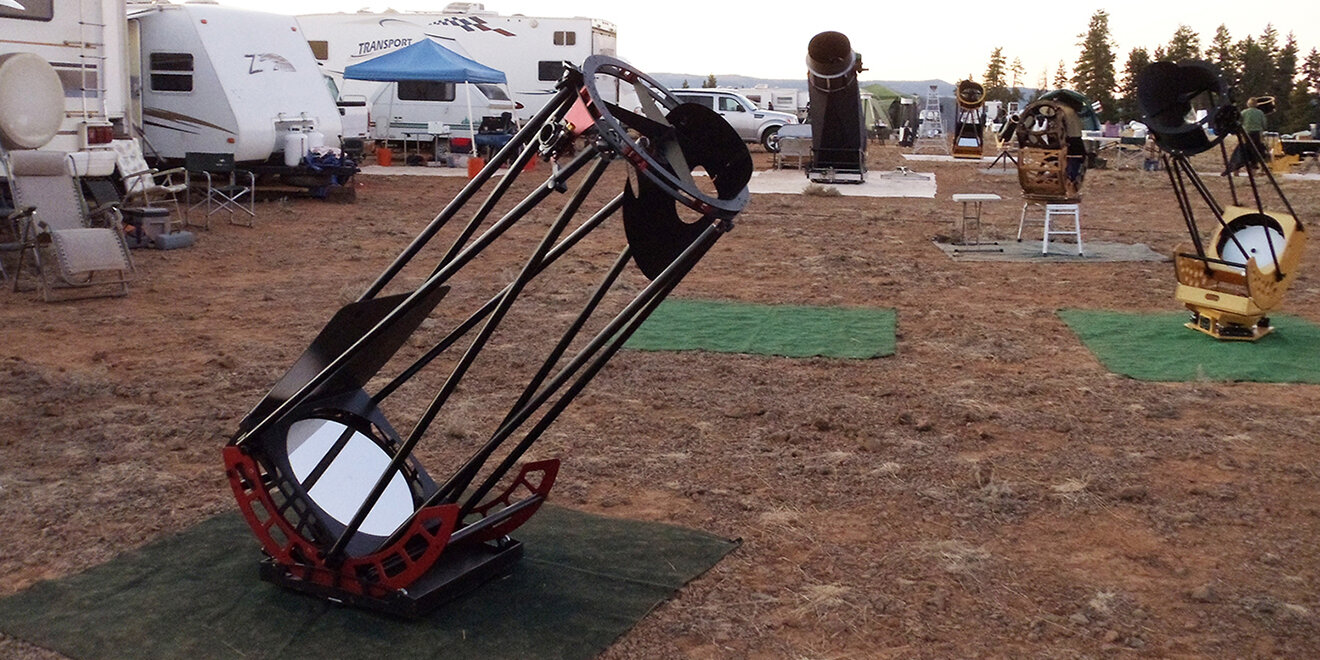

 Pour une utilisation bino , j' irai maintenant plus vers un système de ce genre . Une cage double

 avec plaque alu pour une coulissement de 10 à 11 cm. Moins de manip et bien rigide .

 Sur la photo on voit que çà ne coulisse pas mais ce serai dans l' idée .

  JM



[Norrin radd 77]

Il y a 9 heures, DOB BLEU a dit :

Bonjour



 Pour une utilisation bino , j' irai maintenant plus vers un système de ce genre . Une cage double

 avec plaque alu pour une coulissement de 10 à 11 cm. Moins de manip et bien rigide .

 Sur la photo on voit que çà ne coulisse pas mais ce serai dans l' idée .

  JM



Salut





 Heu Oui mais Nan...,moi j'ai tout dessiné ,déterminé un centre de gravité moyen , dimensionné mes haches, l'ensemble devrait être a peu près équilibré,j'ai presque bientôt fini ....alors



Moi je recommence pas tout !!



Et pis moi j'ai pas un gros miroir pour contrebalancer tout ça,j’ai qu'un petit miroir conique (c'est tout léger ces machins la !)



donc j'suis parti sur un mono anneau qui ma paru la solution la plus légère



j'voulais pas me retrouver avec des valises de plomb au cul ....et pis moi j'aime bien les" mono anneau"..c'est beau les "mono anneau"!





Bon ciel a tous !!





[Patcubitus]

Bonjour les gars!

Il y a 11 heures, DOB BLEU a dit :

Bonjour



 Pour une utilisation bino , j' irai maintenant plus vers un système de ce genre . Une cage double

 avec plaque alu pour une coulissement de 10 à 11 cm. Moins de manip et bien rigide .

 Sur la photo on voit que çà ne coulisse pas mais ce serai dans l' idée .

  JM

Je trouve ce système génial. Dommage que je ne l'ai pas vu avant!



Il y a 2 heures, Norrin radd 77 a dit :

j'voulais pas me retrouver avec des valises de plomb au cul ....et pis moi j'aime bien les" mono anneau"..c'est beau les "mono anneau"!

J'ai fait une cage double et je n'ai pas de plomb au cul!

La cage double ou le mono anneau, c'est un peu comme le Dob en bois ou en métal!

Il en faut pour tous les goûts!

Alors un Dob en bois avec un mono anneau en métal! .....Ou plutôt en métal avec une cage double en bois!



Bon ciel

Pat

[Norrin radd 77]

Salut

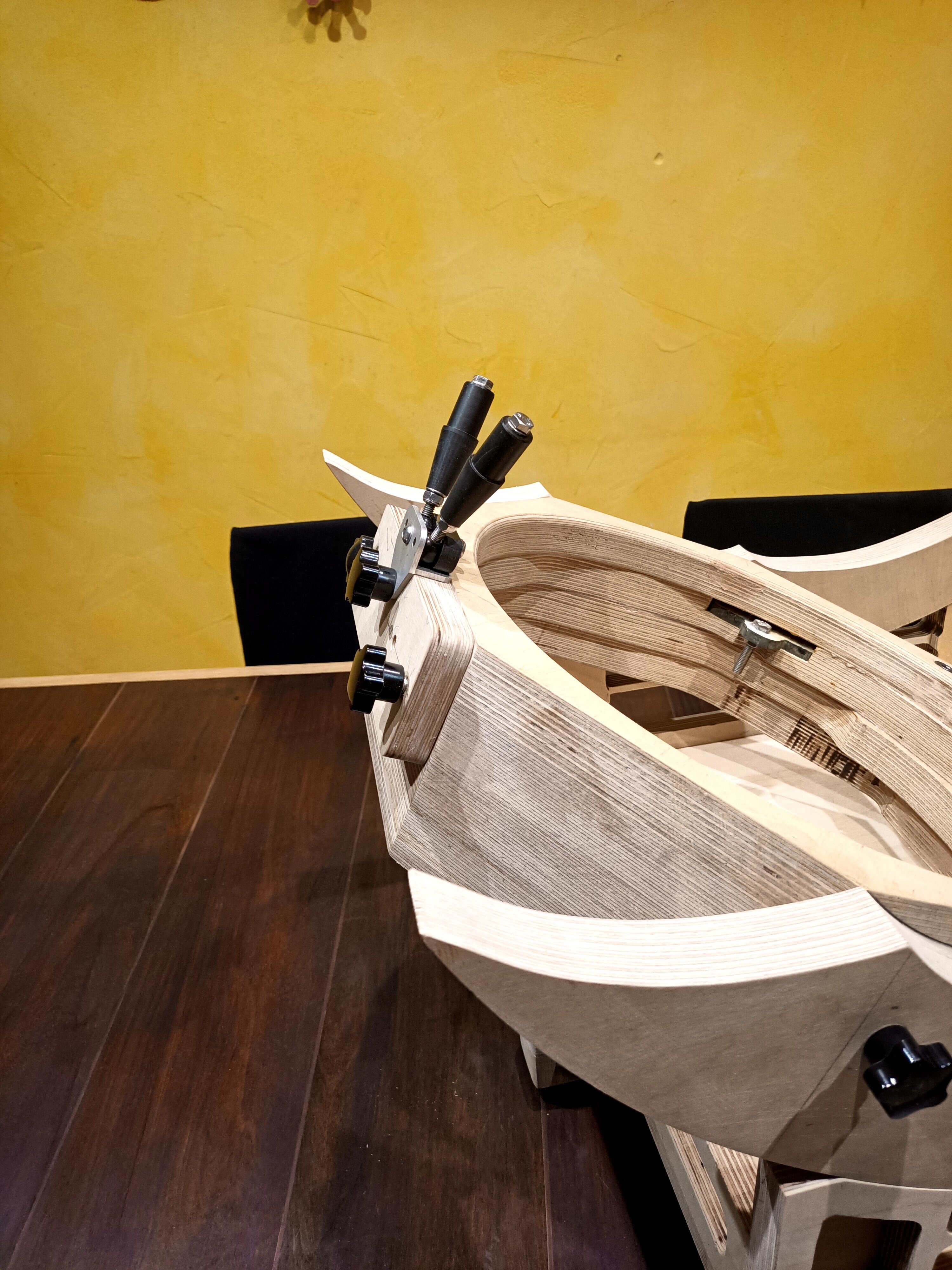

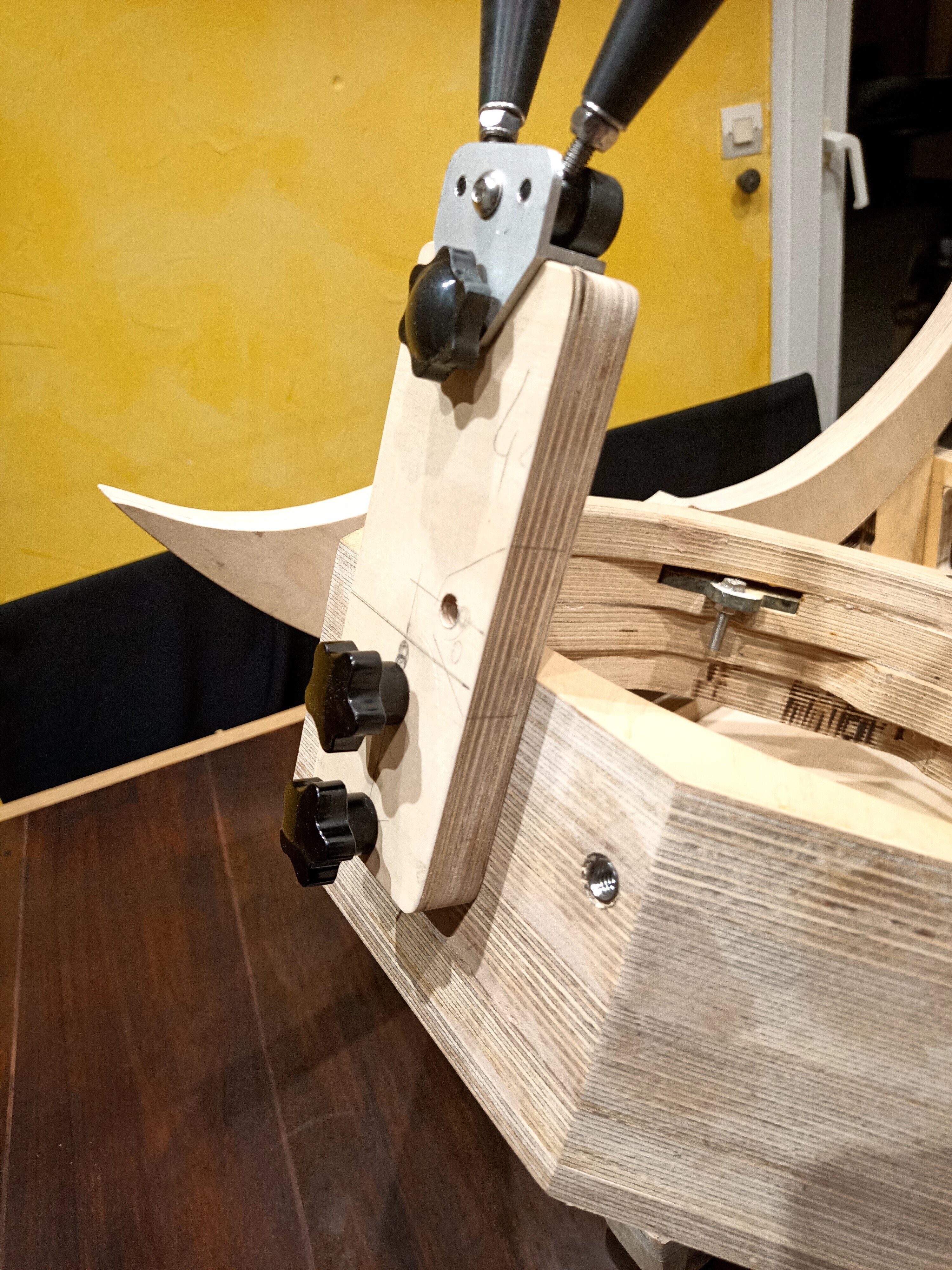

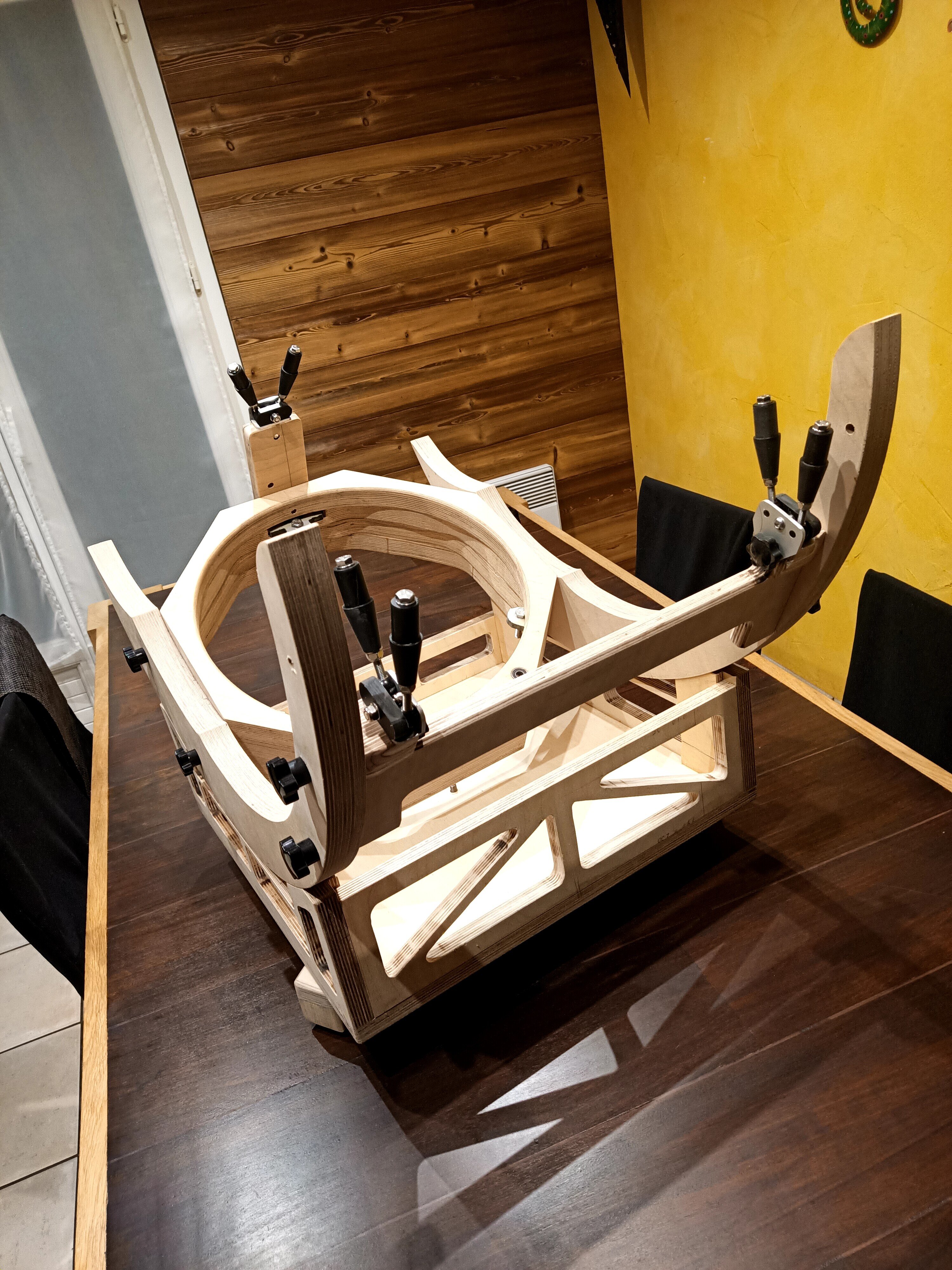

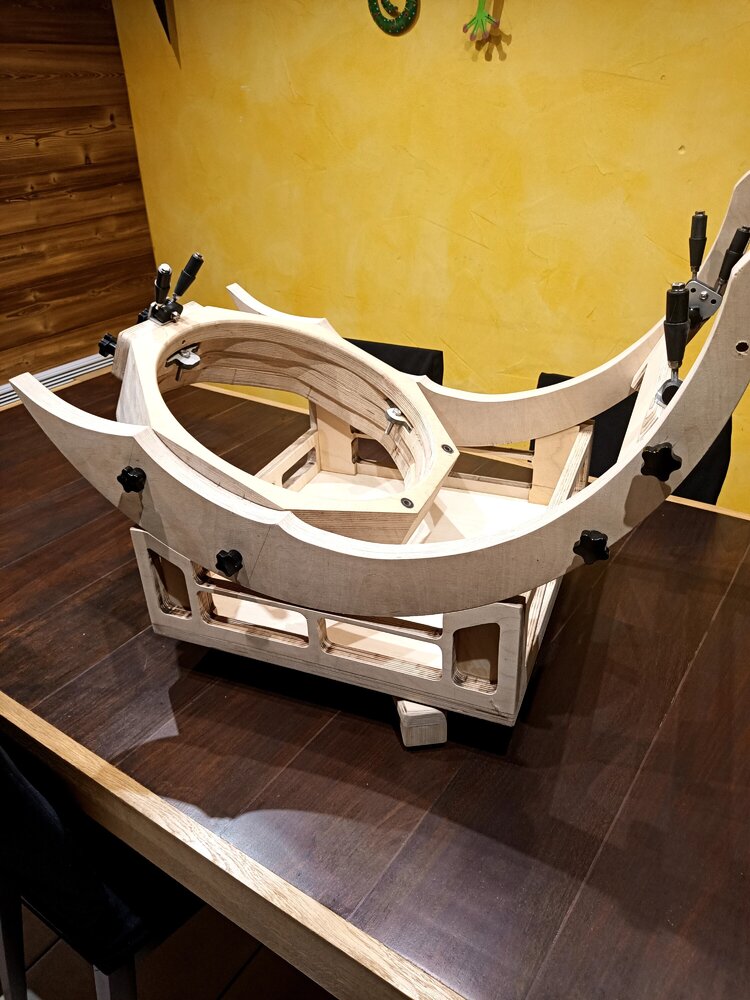

Voici les photos du système a deux positions pour l'utilisation de ma bino



Bon ,encore un peu de fignolage sur la forme ,mais le principe est la ...

Curieux de voir comment cela va ce comporter







Il y a 22 heures, Patcubitus a dit :

J'ai fait une cage double et je n'ai pas de plomb au cul!

Salut Pat



Nan ,ce que je voulais dire ,c'est que mon miroir est un miroir conique qui ne pèse que 6 Kg par rapport a un miroir "standard" qui doit faire au moins le double ...



Bon ciel a tous





[Patcubitus]

Salut Thierry,



Merci pour les photos Thierry.

Vraiment, j'adore! La cage de ton primaire et tes tourillons

Ton miroir conique va donc aller directement avec son barillet actuel dans cette cage, vissé sur les pattes que l'on voit à l'intérieur de la dite cage?



Ton système pour l'utilisation de la bino est très ingénieux aussi!

A l'usage, peut être moins pratique de le système montré par @DOB BLEU



Ne connaissant pas le système que Dob bleu a montré, j'avais pris le pari de tout faire passer, bino+PWM 2X et Paracorr+oculaires.

Pari réussi au millimètre près... Oufffff ! Mais, peut être aussi grâce à mon PO Sky Optics.



Il y a 1 heure, Norrin radd 77 a dit :

Nan ,ce que je voulais dire ,c'est que mon miroir est un miroir conique qui ne pèse que 6 Kg par rapport a un miroir "standard" qui doit faire au moins le double ...



Ok



Bon ciel

Pat







[DOB BLEU]

Il y a 10 heures, Patcubitus a dit :

Salut Thierry,



Merci pour les photos Thierry.



Ne connaissant pas le système que Dob bleu a montré, j'avais pris le pari de tout faire passer, bino+PWM 2X et Paracorr+oculaires.

Pari réussi au millimètre près... Oufffff ! Mais, peut être aussi grâce à mon PO Sky Optics.

Ok

Bon ciel

Pat







  Bonjour

 Attention Pat , je n' ai pas dit que mon système marchait mais un système vers lequel je me dirigerais.😉

 Ma photo montre un système fixe qu' il faudrait bidouiller pour le rendre mobile , donc coulissant .

  JM



[DOB BLEU]

 Bonjour

 Je vois que tu as cogité mais j' ai quelques craintes sur sa rigidité totale . Quoique avec cette configue

 tu serais en mono , donc moins chargé .

 Après faudra faire des essais car une bino bien chargée sur un mono anneau ça pardonne pas trop .😦

 Même si un mono anneau c' est très bô.🙂

 JM
