lasert vert ( aide au chercheur)

[sabaku59]

salut à tous et a toutes

Je fais ici un petit récapitulatif concernant un lasert vert que j'ai monté hier sur ma lulu.



tout est parti d'un sujet dans la section support débutant ( oui je suis débutant ) , ou un membres avait du mal à trouver polaris.

bon perso polaris pas trop de soucis, mon problème était plus que quand a l'oeil nu je ne voyais que 2 étoiles et qu'en regardant dans le chercheur j'en voyais 10, j'avais énormément de mal à me repérer.

archange34 a parlé d'un lasert vert pour aider au pointage donc j'ai voulu essayer.

j'ai commander celui la : https://www.amazon.fr/gp/product/B00R6040NU/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1



bon, ce n'est pas vraiment un laser fait pour l'astronomie, mais pour l'air soft.

il fait pourtant le travail, j'ai un peu galérer a le mettre dans l'alignement de ma lunette, les deux petits boutons sont censé regler le laser mais soit ils sont défectueux, soit j'ai pas pigé comment le faire ( dans le noir avec lumière rouge dans bouche c'était pas simple).

mais au bout de 30 minutes jai réussi a le bloquer avec du scotch pour électricité dans la position que je cherchais, après l'avoir fixé grace a l'une des deux accroches fournies, directement sur le chercheur.



le laser est fourni avec un espece de cordon qui se fixe a l'arrière, muni d'un petit bouton poussoir, ce qui fait qu'il est actionnable sans toucher au laser en lui même, cela libère les mains et évite d'appuyer sur le tube ou le chercheur donc.



et  ça fait bien le travail, le trait vert est très visible dans le noir, et part selon la notice a 300 mètres. je n'ai pas été le mensurer évidement, il partait a perte de vue en tout cas.

j'avoue en être très satisfait, je débloquais les vis de ma monture, je pointais au lasert ou je voulais dans le ciel, et c'était dans l'occulaire, en 30 secondes c'était visé



ps : fonctionne avec des pile CR 123 A, pile pas simple a trouver en magasin





les plus : très bonne visibiltée dans l'obscurité



                  le bouton n'est pas sur le laser et évite donc de mettre une secousse sur le telescope



les moins : pas fait pour l'astro donc un peu compliqué a installer de façon permanente ( a moins que les vis fonctionnent  il faudra que je verifie)  edit : je viens de vérifier, les deux vis que je pensais defectueuse sont en fait des capuchon devissable protégeant les véritable vis de réglages ^^.  le laser est donc réglable vers la gauche droite haut et bas pour un pointage précis.



                  un peu lourds, j'ai du déplacer la lunette sur ma monture pour rééquilibrer.

                 a ne pas utiliser en groupe pour ne pas gener les autres observateurs.









Modifié 24 août 2019 par sabaku59
précision

[martial_julian]

tu peux rajouter, dans la case des "moins" : à ne pas allumer lors de star party, au risque de te faire engueuler par tout le monde

[sabaku59]

il y a 3 minutes, martial_julian a dit :

tu peux rajouter, dans la case des "moins" : à ne pas allumer lors de star party, au risque de te faire engueuler par tout le monde



c'est pas une boule a facette non plus

[martial_julian]

il y a 1 minute, sabaku59 a dit :



c'est pas une boule a facette non plus

si tu es sur le même objet  que ton voisin , il verra ton laser se balader sur l'objet , c'est très désagréable

[sabaku59]

ah ui, je n'avais pas pensé à ça

je l'ajoute dans les moins

[Invité Oodini]

Il y a 2 heures, sabaku59 a dit :

il fait pourtant le travail, j'ai un peu galérer a le mettre dans l'alignement de ma lunette, les deux petits boutons sont censé regler le laser mais soit ils sont défectueux, soit j'ai pas pigé comment le faire ( dans le noir avec lumière rouge dans bouche c'était pas simple).

edit : je viens de vérifier, les deux vis que je pensais defectueuse sont en fait des capuchon devissable protégeant les véritable vis de réglages ^^.  le laser est donc réglable vers la gauche droite haut et bas pour un pointage précis.



Il y a le même système sur le viseur Baader Planetarium SkySurfer V, qui est également issu du monde du tir.



Citation

mais au bout de 30 minutes jai réussi a le bloquer avec du scotch pour électricité dans la position que je cherchais, après l'avoir fixé grace a l'une des deux accroches fournies, directement sur le chercheur.



Le support est apparemment au format Picatinny (à vérifier).

En cherchant ""Picatinny Vixen dovetail" sur un moteur de recherche, tu trouveras peut-être un adaptateur.

J'ai trouvé ça, en attendant : https://www.thingiverse.com/thing:2780570



Citation

le laser est fourni avec un espece de cordon qui se fixe a l'arrière, muni d'un petit bouton poussoir, ce qui fait qu'il est actionnable sans toucher au laser en lui même, cela libère les mains et évite d'appuyer sur le tube ou le chercheur donc.



Et avoir un truc qui pendouille, ou à tenir en permanence en main, c'est mieux ?



Citation

ps : fonctionne avec des pile CR 123 A, pile pas simple a trouver en magasin



Moi, je me suis retrouvé à devoir changer les piles de mon collimateur LASER Baader Planetarium alors que j'étais en vacances au fin fond des Alpes, je ne te raconte pas la galère...

Faut toujours avoir des piles d'avances à côté de ses oculaires.

Modifié 24 août 2019 par Oodini

[sabaku59]

des piles j'en ai plein lol, mais de ce format la non, c'est pour apn a ce que j'ai compris.

pour le reglages oui c'est les meme vis, hier dans le noir avec ma lampe rouge dans la bouche j'avais l'impression de devisser dans le vide donc j'ai eu l'impression que les vis étaient foireuse, mais en fait c'est juste des protection pour les vraies vis qui sont en dessous.

et que truc qui pendouille ( ca doit avoir un vrai non ) , oui c'est pas mal, je l'avais en mais en meme temps que je deplaçais la lunette c'est pratique.

c'est quasi le même que celui de ton lien, sauf qu'il fait 100€ de moins

[Norrin radd 77]

Salut sabaku 59







j'ai fait comme cela



en intercalant du caoutchouc pour protéger le chercheur et maintenu avec un rilsan



plus un deuxième lien qui reprend le premier afin d'augmenter le serrage



pas de réglage de l'alignement nécessaire ,on dégrossit avec le laser ,il suffit que l’étoile repère soit dans le champ du chercheur





a ta dispo si tu a des questions😉





Bon ciel !!

[Le Den]

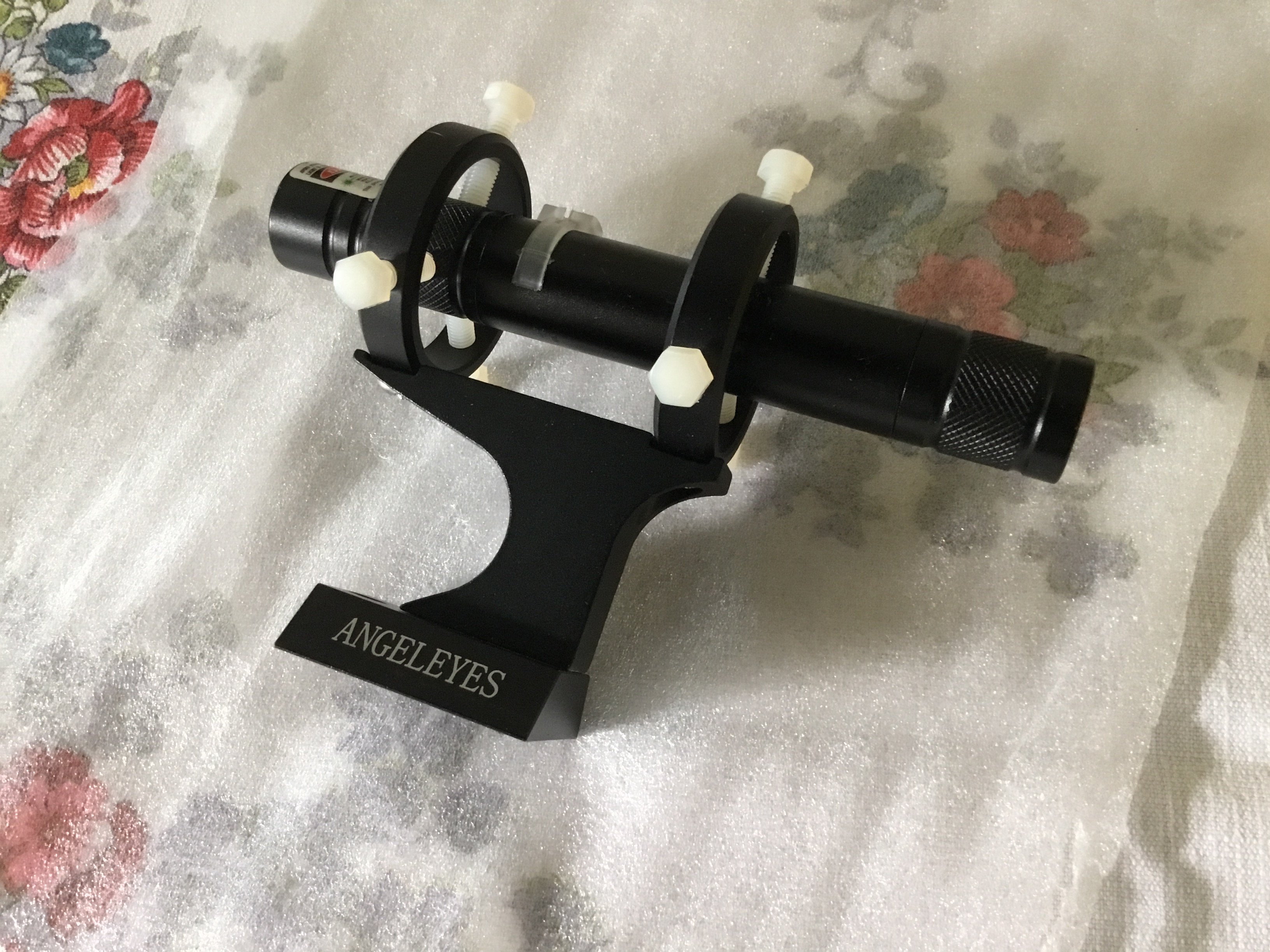

Voici ce que j’ai fait :



c’est super utile de plus ce modèle est rechargeable USB (tout viens de chez aliexpress). Je ne me casse plus le dos pour chercher, bon c’est un laser de faible puissance et je précise que lors des stars parties ou si j’encadre des gamins je ne m’en sert pas.

Salutations astronomiques.

Salutations astronomique.

[RenardGris]

Je veux pas jouer les rabat-joie mais c'est illégal ce genre de laser. 200m c'est minimum du 40mW, sachant que la loi n'autorise que 1mW, sans danger pour l’œil, et que la limite sans risque est 5mW.  A utiliser strictement seul donc, sans habitations ou circulation aux alentours, un accident est vite arrivée et avec ce genre d'appareil la rétine brule instantanément. Ne pas penser que les accidents domestiques n'arrivent qu'aux autres. 😉

[sabaku59]

c'est un laser fait pour l'air soft, donc il se met normalement sur des pistolets pour ceux qui aiment se tirer dessus a coup de bille de peinture.

et en visant le mec le risque qu'il se prend le laser en pleine tete est quand même énorme je pense non ? pourtant c'est en vente, donc ca doit pas etre si puissant.

non ?

le descriptif du truc : Spécifications
Dimensions: 4.72 〃(longueur) x 1.54 〃(diamètre)
Poids: 150g
Puissance: 5mw
Longueur d'onde: 650 nm
Atteindre à distance: 100m
Couleur: Noir
Puissance: 1 x CR123A
Attention: le produit est uniquement pour les activités sportives



après il est ecrit 100 metres mais en pleine nuit c'est peut etre visible plus loin je ne sais pas

[Invité Oodini]

@RenardGris Les photos du LASER présenté indiquent qu'il est de classe 3A ; or, la Maison de l'Astronomie vend un laser de catégorie 3B (100 mW).



MAIS... en théorie, la vente et l'usage ne doivent être qu'à destination de professionnels.

Je me demande si la Maison de l'Astronomie est très regardante...

[lyl]

Le laser présenté (j'ai le même pour faire de l'interférométrie pas cher ...) est largement trop puissant, c'est un classe IIIB, il n'est même pas autorisé en air soft.

Tu prends une giclée dans l’œil et ça risque de te griller la rétine à l'emplacement touché définitivement.

Un laser bleu 450nm est nettement plus intéressant de nuit, le trait diffuse bien, c'est le but recherché.

De nuit, seul les classes II sont autorisés, la pupille est fortement ouverte, le risque est maximal.

A bon entendeur.

[RenardGris]

Il y a 10 heures, Oodini a dit :

@RenardGris Les photos du LASER présenté indiquent qu'il est de classe 3A ; or, la Maison de l'Astronomie vend un laser de catégorie 3B (100 mW).



MAIS... en théorie, la vente et l'usage ne doivent être qu'à destination de professionnels.

Je me demande si la Maison de l'Astronomie est très regardante...



C'est très courant pour les vendeurs de sous déclarer la puissance de leurs matériels sur internet pour contourner la loi. Il n'y a strictement aucun contrôle, c'est le far west. J'ai déjà testé avec aliexpress, amazon et d'autres et c'est toujours pareil : trop puissants, ce en dépit de ce que déclare le site. Un laser légal d'1mW ça suffit à peine faire un point visible sur un mur depuis l'autre bout d'une pièce dans le noir (j'en ai un). Et quand je dis ça ce n'est absolument pas une exagération. 200m de portée c'est de la folie furieuse niveau dangerosité pour le grand public, comme je l'ai dit on est dans les 40mW minimum. Mettre ses propres yeux en danger pourquoi pas, mais à proximité (donc, 200m) d'habitations ou de circulation piétonne nocturne ou automobile c'est irresponsable.

Modifié 25 août 2019 par RenardGris

[choco]

Bonsoir, je déterre peut-être ce sujet mais je viens juste de le lire.



Je serai un peu hors sujet mais j'avais acheté l'an dernier un de ces lasers verts;

non pas pour le fixer sur un instrument mais pour des présentations du ciel.

Et c'est efficace mais puissant, et moi aussi je le trouve dangereux pour les yeux.



Pour ce qui est du pointage d'un instrument, ce laser ne semble présenter aucun avantage

comparé à un pointeur point vert (ou point rouge, ou les deux), qui n'envoie aucune lumière

dangereuse vers le ciel et dont l'efficacité est largement reconnue,

utilisé seul ou en complément (en parallèle si vous voulez) avec un chercheur classique (petite lunette).



En bref, c'était une idée, mais dangereuse à l'usage et n'offrant aucun progrès

en comparaison du matériel couramment utilisé.



A ranger soigneusement, hors de portée des enfants ( et des ados ! ).





[Invité Oodini]

il y a 59 minutes, choco a dit :

Pour ce qui est du pointage d'un instrument, ce laser ne semble présenter aucun avantage

comparé à un pointeur point vert (ou point rouge, ou les deux)



Ça peut en avoir, si ton œil directeur n'est pas en accord avec la position de ton viseur/chercheur sur le tube.

[choco]

Bonsoir Oodini, mais je ne comprends pas !

Ce serait si le chercheur est mal positionné sur le tube ?

(à droite si c'est plus pratique à gauche, ou vice-versa ?)



Sur l'un de mes instruments (un Mak), j'ai dû fixer un support de chercheur supplémentaire

à gauche du porte-oculaire en sus de celui d'origine positionné à droite.

Ce qui permet un bon accès de l’œil au pointeur lors de toute orientation du tube.



(Il faut tout de même régler un peu le chercheur lorsqu'on le change de support.)

Ou solution de luxe (dépensière) , 2 pointeurs, un de chaque côté .....





[Patcubitus]

Le 18/09/2019 à 22:05, choco a dit :

Pour ce qui est du pointage d'un instrument, ce laser ne semble présenter aucun avantage

comparé à un pointeur point vert (ou point rouge, ou les deux), qui n'envoie aucune lumière

dangereuse vers le ciel et dont l'efficacité est largement reconnue,

utilisé seul ou en complément (en parallèle si vous voulez) avec un chercheur classique (petite lunette).



En bref, c'était une idée, mais dangereuse à l'usage et n'offrant aucun progrès

en comparaison du matériel couramment utilisé.



Bonjour Choco,



cela fait un mois que j'ai pris un lazer, comme chercheur en plus de mon Quickfinder, sur e bidule, pour essayer.

Eh ben, c'est bien plus pratique. Sur mon Dobson, je n'ai plus a me contorsionné pour viser.

Je vois directement ou le lazer pointe et il suffit en restant bien droit, debout, de bouger le tube vers la zone que l'on veut voir, et même directement l'objet que l'on pointe. Et c'est extrêmement efficace.

J'ai bien sûr toujours mon Quickfinder pour compléter la recherche au cas ou je n'y arrive pas avec le lazer.



Ou je suis entièrement d'accord avec toi, c'est que ça peut être très dangereux.

La plupart du temps j'observe seul, donc pas de problème!

Je fais très attention avant de pointer le lazer qu'il n'y ai pas d'avions dans la zone.



@lyl est intervenue plus haut, pour souligner les dangers et le fait qu'ils sont sûrement interdit (Mais en vente quand même)!



Le 18/09/2019 à 22:05, choco a dit :

 n'offrant aucun progrès

en comparaison du matériel couramment utilisé.



A ranger soigneusement, hors de portée des enfants ( et des ados ! ).



En ce qui me concerne c'est "une révolution" dans la recherche d'objets, car pour un Dobson, ça allie une rapidité de pointage, et un confort incomparable.

Et tu as tout à fait raison, c'est a ranger hors de la portée des enfants et je pense, éviter de l'utiliser si il y a du monde autour du Dobson.



Bon ciel

Patrice

[AlexTérieur]

Je me permet d'intervenir pour ajouter quelques infos concernant les lasers.



La plupart des lasers verts commercialisés ont une longueur d'onde de sortie de 532 nm et ne fonctionnent pas bien aux basses températures. En effet, ils sont composés d'une diode laser infrarouge de 808 nm qui passe à travers 2 cristaux. Le premier porte la longueur d'onde à 1064 nm et le second double la fréquence de l'onde, donc il divise par deux la longueur d'onde pour sortir 532 nm. Souci, plus on approche de 0 °C, moins ça fonctionne. En outre ces lasers, pour les moins chers, émettent de l'infrarouge résiduel à forte puissance (plusieurs centaines de mw) et ne sont pas tous équipés d'un filtre ir pour bloquer ce rayonnement.

Il existe depuis peu des lasers dont la diode émmet directement du vert à 520 ou 525 nm (selon les modèles). Plus de soucis de température avec ces lasers.

Par contre ils sortent pour les modèles les moins puissants 30 à 50 mw. Classe 3B donc. Mais, sauf erreur de ma part, les lasers de cette puissance sont autorisés à des fins d'animation scientifique. En outre, ils ont une divergence, au point qu'un avion distant ne risque rien. Après il est de bon ton de ne pas activer le laser si un avion croise dans le coin, ne serait-ce que pour ne pas inquiéter les pilotes.

J'utilise ce genre de laser en animation et je dirais que c'est indispensable pour montrer à un groupe, par exemple, Betelgueuse avant de discourir dessus, ou situer M42 avant de la montrer dans l'oculaire, ou encore présenter les constellations.



Je déconseille très fortement les lasers bleus. Ils sont très visibles car sortent des puissances de plusieurs watts. Bien que très divergents, une fraction de seconde dans un œil induira une cécité totale permanente, ce qui n'est pas le cas avec un vert de 50 mW.



Bref, les lasers oui, mais à utiliser de façon responsable, et en parfaite connaissance de cause.

[Patcubitus]

il y a 18 minutes, AlexTérieur a dit :

Bref, les lasers oui, mais à utiliser de façon responsable, et en parfaite connaissance de cause.

Bonjour Alex,

merci pour tes explications.

Donc, si je prend un lazer vert de 50 mw, Il sera de classe B, donc autorisé, et, assez puissant pour pointer mon Dob sur n'importe quel coin du ciel ? C'est bien ça?



Patrice

[AlexTérieur]

il y a 4 minutes, Patcubitus a dit :

Bonjour Alex,

merci pour tes explications.

Donc, si je prend un lazer vert de 50 mw, Il sera de classe B, donc autorisé, et, assez puissant pour pointer mon Dob sur n'importe quel coin du ciel ? C'est bien ça?



Patrice

Je ne me risquerais pas à affirmer que c'est "autorisé" car la réglementation change vite. Toutefois la détention et l'usage sont actuellement légaux à des fins de spectacles (ces lasers sont très puissants en sortie de diode) et à des fins scientifiques. Je considère pour mon usage, à savoir la médiation des sciences à titre professionnel, que j'ai légitimement le droit de m'en servir. Maintenant les flics ne sont pas équipés de "laser power meter", donc en cas de contrôle, suffit de dire que c'est 5mw.

Éventuellement prévenir la gendarmerie du bled qu'un laser de faible puissance va être utilisé lors d'une animation, histoire de n'affoler personne.

[Patcubitus]

Ok, merci
