Vibration avec moteur sur une EQ3.2

[stefaon]

Bonjour,
J'ai un 150/750, une webcam C270 et j'ai monté un petit moteur pour permettre le suivi avec l'idée de faire des images en planétaire.

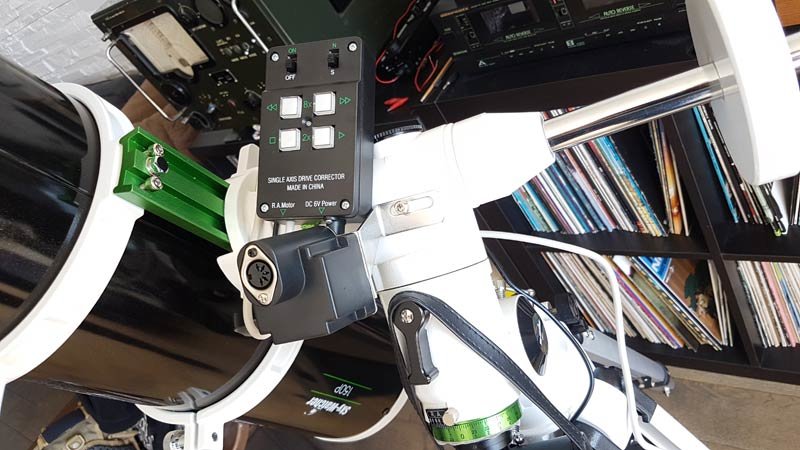

Voilà le moteur en question :



En utilisant le moteur je viens de comprendre que le télescope vibrait pas mal, ce qui explique sans doute pourquoi je n'arrive pas à avoir quelque chose de correcte.

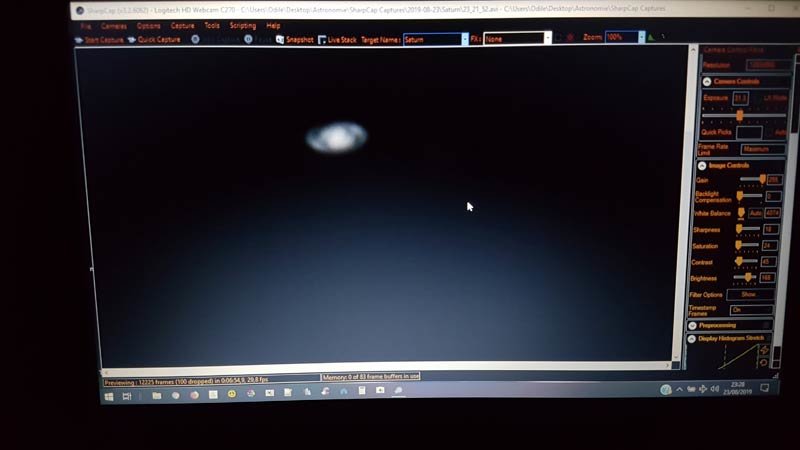

Sur Saturne c'est très visible, puisque la planète se dédouble, sur Jupiter c'est surtout très flou :

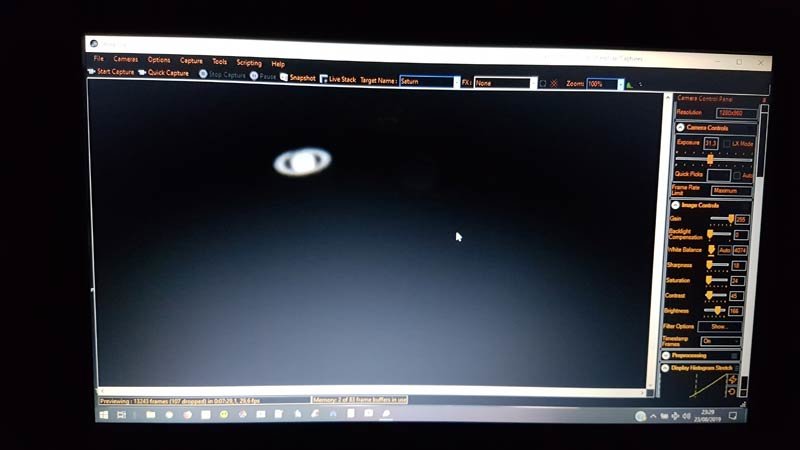

Avec le moteur arrêté :

En dévissant la vis de maintient du moteur sur le télescope, c'est mieux.
Peut être que l'un d'entre vous a déjà eu une expérience de ce type ?





Modifié 24 août 2019 par stefaon

[olivdeso]

Aïe...pas grand chose à faire je crains.

La commande du moteur se fait en pas entiers probablement et pas en micropas comme il faudrait pour avoir un mouvement bien fluide.



Le choses à tenter:

- règle le jeu entre les pignons : il doit y avoir un très léger jeu, l'épaisseur d'une feuille de papier à cigarette typiquement ou une feuille de papier d'alu.

- équilibrage en AD : fais bien l'équilibrage, avec la barre de contrepoids à l'horizontale. Repère la position du contrepoids (mesure ou marque au schotch ou feutre) et de là essaie de décaler d'un coté et de l'autre de 1 à 2cm pour voir si ça améliore. Souvent on gagne un peu en déplaçant le contrepoids vers l'Est ce qui alourdi un peu la monture vers l'est et mets bien les pignons en appui.

- alimentation : voir si ça change avec des piles neuves (1.55V x 4)  puis usagées (1.35V x 4). Il est possible que ça vibre moins avec une tension un peu plus basse.



Si toujours pas bon, alors il faudra changer d'électronique de commande, pour en prendre une qui fait du micropas. A moins que tu puises échanger encore...



Merci pour les captures d'écran, c'est très parlant.





[deep impact]

Il y a 5 heures, stefaon a dit :

J'ai un 150/750, une webcam C270 et j'ai monté un petit moteur pour permettre le suivi avec l'idée de faire des images en planétaire.
Voilà le moteur en question :



Oui, suivre dans un premier temps les conseils de olivdeso pour voir.

Au vu de ton instrument, il est recent, platine en vert donc peut être encore garanti!!!



C'est pas un double axe pour EQ3.2, c'est quoi comme moteur?

Je ne connait pas ce genre de motorisation.

Tu l'a eu où?

Comme dit oliv, quelque chose qui force.

[teko38]

Bonjour

Le commutateur est bien sur la position Nord ??

Sur la photo on dirait Sud

Daniel

[stefaon]

Bonsoir,
Il s'agit de ce moteur : https://laclefdesetoiles.com/accessoires-montures/2271-moteur-ad-sky-watcher-avec-raquette-pour-eq3-2.html
En utilisation normale il est bien sur Nord, pour la photo j'ai du faire bouger l’interrupteur...
Sinon ce soir j'ai fait bouger la platine qui masque la vis sans fin devant le moteur et resserré l'ensemble.

J'ai modifié la répartition des poids comme proposé par Olivdeso et je n'ai pas trouvé de différences réellement significatives entre avec et sans moteur en marche, contrairement aux fois précédentes. J'espère que ça suffira pour l'avenir.

Merci pour vos conseils !
