Suite du projet...
Faire un truc compact, ben c'est pas facile !!
J'ai un peu mis de côté les courroies pour m'intéresser à la piste du réducteur type "Harmonic Drive". Le moins qu'on puisse dire, c'est ce ce principe est super génial !

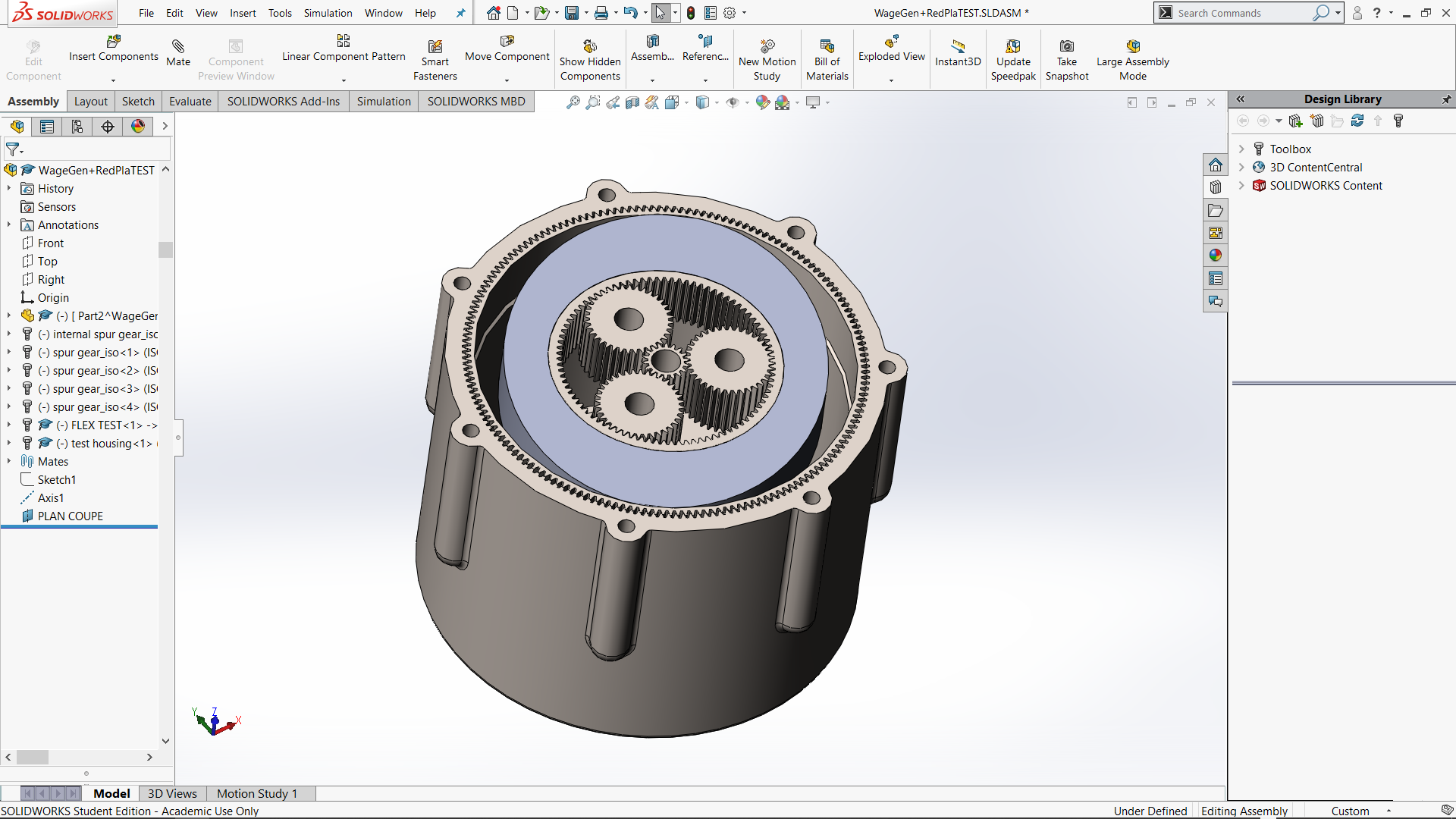

Je suis en train de modéliser, vite fait, un de ces réducteurs, couplé à un réducteur planétaire en m'inspirant (fortement) de celui-ci

https://www.youtube.com/watch?v=5wLx6SDCeyI

C'est le prototype le plus fini que j'ai pu trouver, et ce n'est pas faute d'avoir cherché.

Théoriquement, ce montage me permettrai d'atteindre un ration de 1:420 (1:5 puis 1:84).
Le dessin actuel ne vaut rien. Je n'ai rien mesuré, presque rien calculé etc...
Tout ça n'est encore qu'une idée vague, le modèle est juste là parce que j'ai envie de voir comment tout cela va s'agencer.
