Démystifier Onstep (goto eq5 a 70€)

[mulot35]

Salut,

-Ce post présente mon expérience de débutant avec Onstep sans soudure pour motoriser l'EQ5 de ma fille. Ça rassemble les infos pioché sur les différents postes et la réalisation d'une solution Goto bluethoot pour l'instant.

Un bon mémo pour moi et peut être un pseudo tuto pour d'autres.



1-Le matériels

                       Acquis                                                                       Plus sérieux

2 moteurs Nema 17 200 pas/tour    -------------      2 moteurs Nema 17 400pas/tour

1 arduino mega 2560                            -------------      MKS gen-L

1  ramps v1.4                                             ------------       MKS gen-L

2 drivers a4988                                        ------------       Moulte drivers/stepper (trop de choix)

1 module bluetooth                              ------------

2 pignons gt2 16 dents trou Ø5

2 pignons gt2 36 dents trou Ø6

1 courroie 126 dents

1 courroie 124 dents

Chaussette a cable

Support impression 3D thingiverse pantata



env 70€ contre 135€ pour un kit nickel propre http://instein.eu/onstep.htm



Citation



Message de FS2:

  Le 09/09/2019 à 22:37, mulot35 a dit :

http://instein.eu/onstep.htm

Je tiens à preciser que instein reutilise le designe du TeenAstro SHC qui exclue clairement les l'utilisations à des fins commerciale.



Moi y compris

Dragonlost m'avait demandé sur ce forum de partager le code avec la communauté OnStep et je l'ai fait de bon coeur car j'ai moi même profité du code de onstep.

comme dit petit Gibus : "si j'aurais su, j'aurais pas venu"







Nota:

-Pour les moteurs 400pas c'est plus précis,

-La MKS gen-l remplace la ramps v1.4 et le mega2560 et est plus compact et possède une horloge interne.



2-La config

     a-Télécharger.

Télécharger ce que demande le wiki => Wiki onstep

Soit:

-Le logiciel Arduino (Lien) => après plusieur tentative sur les version du soft arduino la 1.8.0 m'a satisfait

-Le OnStep beta .zip from GitHub (lien)

-La calculatrice Onstep (Lien)



      b-Rangement

-Extraire le Onstep beta.zip sur le bureau

-Renommer le dossier obtenu en Onstep

-Le dossier fraichement renommer doit contenir moulte fichier et quelques dossier

-Dans le tas on renomme le fichier "Config.Ramps14.h" en "Config.Ramps14old.h"



     c-La moulinette

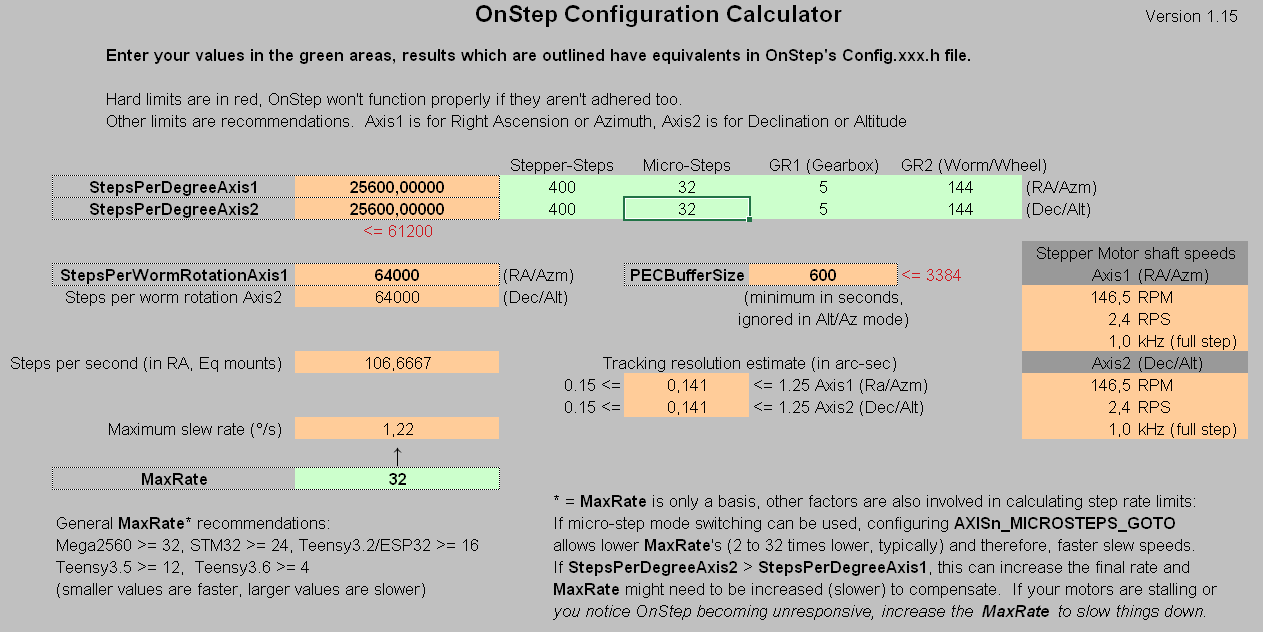

Ouvrir le fichier Excel et remplir les cases vertes.





Stepper - Steps => nombre de pas que doit faire mon moteur pour faire 1 tour (donnée constructeur du moteur) pour moi 200.

Micro - Steps     => Pour faire un pas le driver va donner 16 impulsions (Cavalier que l'on va mettre sur la Ramps plus tard)

GR1                       => J'ai 36 dents sur l'axe recepteur et 16 dents sur l'axe moteur soit 36/16 = 2.25

GR2                       => T'as une EQ5 tu cherche pas tu met 144 ou tu regarde le lien suivant (Lien)

MaxRate             => Vu ma config low cost j'ai pousser a 192 pour avoir un demarrage du goto propre



     C-2-Finalisation de la moulinette

-En route vers Onstep configuration manager (Lien)

-Remplir l'intégralité de la page avec l'aide du fichier excel

-J'ai ajouté l'option "OnStep start sidereal tracking automatically" pour le démarrage automatique du suivie sidéral

puis cliquer sur generate en bas pour récuperer le fichier Config.Ramps14.h



     D-On fini de ranger

On va couper coller le fichier "Config.Ramps14.h" dans le dossier "Onstep" du bureau.



3-Programmation Arduino

     a-Les dieux de l'arduino

-Dans le dossier Onstep sur notre bureau on double clic sur "OnStep.ino" => ca lance le logiciel arduino

-On distingue sur la partie supérieur moult onglet RDV dans l'onglet "Config.h"

-Apposer // (2 antislash) devant les configs qui ne nous intéresse pas



-Ensuite cliquer sur la coche "vérifier"

=> Normalement ca passe.

     b-Flash

-Dans "Onstep" faire "Outils/Type de carte/Mega2560

-Puis faire "Outils/processeur/Mega2560

-On connecte l'arduino en USB

-Là faire "Outils/port/le nouveau port

-Puis faire téléverser

-Ça c'est fait



4-Le Hard

     a-drivers/jumper

-Suivant les drivers/stepper utilisés, il faut paramétrer la carte RAMPS  on a choisie des a4988 en 16 micropas sur le wiki on trouve

-Donc on met 3 cavaliers



     b-Comme bluethoooothh

-Brancher le RX du bluethoot sur le TX de la ramps (RX<=>TX c'est pas une erreur)

-Brancher le TX du bluethoot sur le RX de la ramps (idem)

-Brancher l'élect (attention au tension)



     C-Brancher les moteurs

-Axis1 is for RA/Az

-Axis2 (Dec/Alt)



     D-Envoyer les watts

-Brancher l'USB

-Brancher le 12V

-Si l'option "OnStep start sidereal tracking automatically" dès le 12v branché le suivie démarre.



     E-Finalité

     a-Appli Android

-Installer ONSTEP et/ou SKY SAFARI 6 plus (7,5€)

-Enjoy

     b-Skysafari 6 plus



Recliquer sur le bluethoot pour la détection mdp: 1234



TEST visuel post 3











Modifié 10 mars 2020 par mulot35

[mulot35]

Réservation pour une suite...

[mulot35]

Premier test effectué, safari 6 avec driver a4988, EQ5 avec 200/1000 occulaire zoom 24 / 8

J'ai eu un beug (50% de chance que ça vienne du smartphone en fin de vie et de batterie) mais pour le reste c'est vraiment sympas.

Alignement sur la grande ours puis goto vers saturne, amas globulaire hercule... tout est dans l'occulaire en x24 ce n'es pas du pile poil au centre mais pas loin.

Point négatif sur les drivers qui claque un peut je vais voir par quoi les remplacer, peut etre pas terrible pour la photo...

Suivie: RAS sur saturne en powermate x2 + occulaire de 8.



Vraiment ravie pour le rapport qualité/prix/emmerdement/bricolage.

EXTRA



[FS2]

Le 09/09/2019 à 22:37, mulot35 a dit :

http://instein.eu/onstep.htm

Je tiens à preciser que instein reutilise le designe du TeenAstro SHC qui exclue clairement les l'utilisations à des fins commerciale.



Moi y compris

Dragonlost m'avait demandé sur ce forum de partager le code avec la communauté OnStep et je l'ai fait de bon coeur car j'ai moi même profité du code de onstep.

comme dit petit Gibus : "si j'aurais su, j'aurais pas venu"





[mulot35]

@FS2:

Merci pour l'info premier post édité

[FS2]

merci



Modifié 10 mars 2020 par FS2

[planetibo]

Le 09/09/2019 à 22:37, mulot35 a dit :

Salut,

-Ce post présente mon expérience de débutant avec Onstep sans soudure pour motoriser l'EQ5 de ma fille. Ça rassemble les infos pioché sur les différents postes et la réalisation d'une solution Goto bluethoot pour l'instant.

Un bon mémo pour moi et peut être un pseudo tuto pour d'autres.



1-Le matériels

                       Acquis                                                                       Plus sérieux

2 moteurs Nema 17 200 pas/tour    -------------      2 moteurs Nema 17 400pas/tour

1 arduino mega 2560                            -------------      MKS gen-L

1  ramps v1.4                                             ------------       MKS gen-L



Nota:

-Pour les moteurs 400pas c'est plus précis,

-La MKS gen-l remplace la ramps v1.4 et le mega2560 et est plus compact et possède une horloge interne.









Bonjour,

Merci pour ce retour d'expérience!

Je suis à la recherche d'une solution de motorisation pour une NEQ5 qui permet de communiquer avec le protocole ASCOM.

J'ai vu qu'il y avait AstroEQ, Onstep et l'extraordinaire Teenastro qui permettait cela.

J’écarte (pour l'instant Teenastro), car trop complexe à faire, nécessite des pcb, de l'impression 3d, etc...



Ton montage est très intéressant, et comme tu l'as indiqué, une amélioration et simplification pourrait être apportée grâce au MKS Gen-L.

C'est vers cette solution sans impression de PCB et sans trop de soudure que je souhaiterais m'orienter.

Malheureusement, je ne trouve que très peu d'informations au sujet de l'utilisation du MKS, si quelqu'un a des infos je suis preneur!

Pour l'instant, j'ai identifié les éléments suivants nécessaire au montage:

-Kit MKS Gen-L+ des TMC2130
-2 Moteurs pas à pas Nema 17 Bipolar 0.9deg 0.9A
-2 Poulies de 60T W6 B6
-2 Poulies de 16T W6 B5
-1 Courroie de 180mm

-1 Courroie de 176mm.



Est ce que cela parait cohérent?

Merci par avance.

[mulot35]

J'utilise le mks maintenant et je n'ai pas eu de difficulté a le faire fonctionner.

Pour les courroies j'avais mis des plus petites.

Il te faut aussi un support pour les moteurs.

[jix]

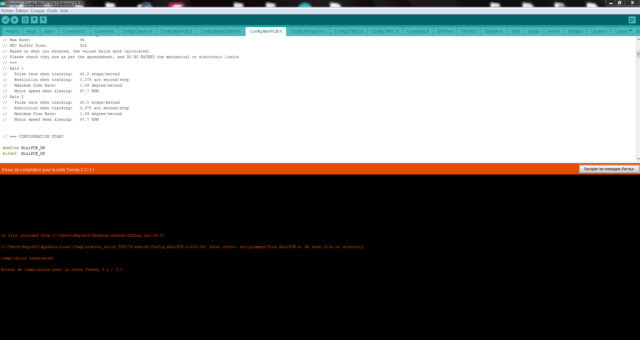

Hello, je suis également entrain de faire mon onstep sur une eq5 et un 200/1000 avec une teensy3.2, quand je rentre mon fichier h dans le programme en config miniPCB il m'affiche une erreur :

In file included from C:\Users\Regie02\Desktop\Onstep\OnStep.ino:55:0:

C:\Users\Regie02\AppData\Local\Temp\arduino_build_535174\sketch\Config.MiniPCB.h:420:38: fatal error: src/pinmaps/Pins.MiniPCB.h: No such file or directory

compilation terminated.

Erreur de compilation pour la carte Teensy 3.2 / 3.1
Je précise que je suis une truffe en info ou programmation etc...Si quelqu'un a une idée car la je sèche complètement. Merci pour votre aide.

Modifié 29 mars 2020 par jix

[planetibo]

"Pins.MiniPCB.h: No such file or directory"

Il semblerait qu'il te manque ce fichier pur la compilation.

[Cedric02700]

Bonjour, merci pour le tuto. Il va grandement m'aider!

[FS2]

Le 28/03/2020 à 09:06, planetibo a dit :

J’écarte (pour l'instant Teenastro), car trop complexe à faire, nécessite des pcb, de l'impression 3d, etc...

pour info :

avec 25€ ( frais de port inclu) tu as les 2 pcbs (raquette + unit centrale) et les faces avant et arrière du boitier ainsi que le capot de la raquette en impression 3D de qualité.

La raquette est chiante à faire mais c'est à la porter de tous surtout avec le kit.

Après libre à toi de faire ce que tu veux.

amicalement,

Charles

[planetibo]

il y a 12 minutes, FS2 a dit :

pour info :

avec 25€ ( frais de port inclu) tu as les 2 pcbs (raquette + unit centrale) et les faces avant et arrière du boitier ainsi que le capot de la raquette en impression 3D de qualité.

La raquette est chiante à faire mais c'est à la porter de tous surtout avec le kit.

Après libre à toi de faire ce que tu veux.

amicalement,

Charles



J'ai récemment découvert Teenastro, je trouve ça extraordinaire.

En creusant un peu, les points suivants m'ont freiné:

-Je ne connais personne en mesure de produire des PCB.

-Je n'ai pas contact en ce moment avec mes collègues ayant une imprimante 3D

-La liste de composants à commander est assez importante et les points d'approvisionnement sont nombreux avec beaucoup de références

-Il y a bcp de soudure à faire

-A vu d’œil le coût est d'au moins 150€ (ça fait chère l'expérimentation).

-Il n'y a pas de moyen d'y brancher un DHT22/BME280 pour commander une résistance déclenchée à l'approche du point de rosée.



Pour ces raisons, je vais déjà tester la solution Onstep avec les éléments suivants:

-MKS Gen-L v2.0 + 5 Stepper Motor Driver TMC2130 (normalement pas de soudure)

-2 moteur pas à pas Nema 17 0.9° 36Ncm 0.9A 17HM15-0904S (je prévois par la suite un troisième moteur pour Focuser)

-2 supports équerre pour Nema 17

-1 BME280 Température/Humidité/Pression

-2 poullies 60 dents GT2 W6 B6

-2 poullies 12 dents GT2 W6 B5

-14 courroies de longueurs plus ou moins importantes que celle calculée (152 à 164)



Je serai peut être déçu et je me tournerai aussitôt vers le Teenastro, qui sait!

L'idée est aussi de présenter aux membres de mes clubs d'astro une solution simple et performante de guidage/suivi/goto de n'importe quelle monture.







[FS2]

ok planetibo,

je te deconseille vivement de faire le projet avec un un mega 2560 il  faut minium un Teensy 3.2 ou un esp32...

peut être pour experimenter et découvrir onstep à la rigueur, pour observer: non!







[planetibo]

Il y a 8 heures, FS2 a dit :

ok planetibo,

je te deconseille vivement de faire le projet avec un un mega 2560 il  faut minium un Teensy 3.2 ou un esp32...

peut être pour experimenter et découvrir onstep à la rigueur, pour observer: non!

Ah mince, il me semblait avoir lu de bons retour sur le Mega2560, qu'est ce qui est problématique?



[FS2]

c'est lent, pour faire du tracking d'accord, mais pas pour du goto.

Modifié 31 mars 2020 par FS2

[planetibo]

Il y a 14 heures, FS2 a dit :

c'est lent, pour faire du tracking d'accord, mais pas pour du goto.



Effectivement, ça sera peut être pas le slew rate le plus rapide qui existe.

1° ou 2° par seconde me suffirait amplement, ça ferait 2-3 minutes pour traverser le ciel.

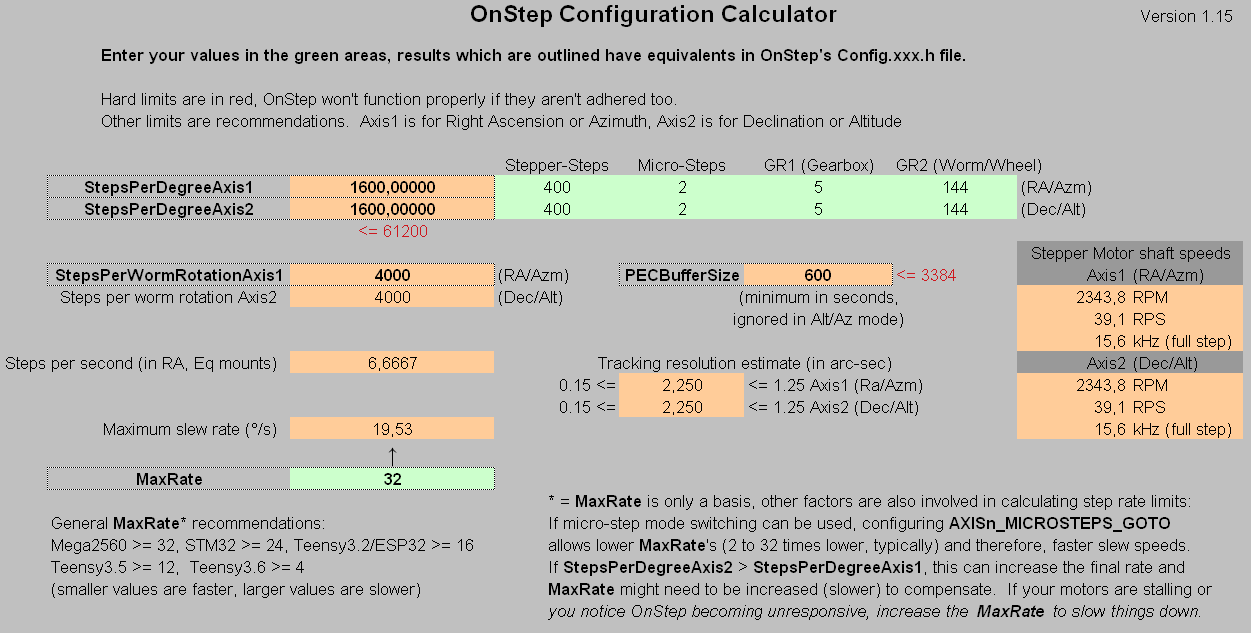

La "calculette" indique 19.53°/sec maximum en 2 Micro-Steps pour le slewing:



Pour le tracking, je prévois d'être en 32 Micro-Steps, je pense que ça sera suffisamment précis:



[dtanon]

Bonjour a Tous

J’essaie de motoriser ma monture EQ3 le plus simplement possible. Je n'ai aucune compétence en soudure ni en électronique, raison pour laquelle je pense partir vers le projet onstep



Le problème est que je n'arrive pas à trouver les infos nécessaires. j'ai fouillé le groupe onstep.groups.io sans obtenir toutes mes réponses (trop de choix possible dans le projet)

j'ai réussi a faire une liste de composants nécessaires grace a ce post mais je bloque au niveau branchement moteur -> carte -> ordinateur



D’après ce que j'ai lu, la carte MKS gen-L V2.0 a de meilleurs rendements que la mega 2560, je vais donc partir sur celle la. Quel drivers lui associer ? toujours les a4988 ?

Est ce que quelqu'un pourrais m'indiquer ou trouver un schéma de câblage des différents composants (moteur, drivers, carte, raquette, ordinateur etc)



En parlant de raquette, ou puis je avoir des infos sur sa confection (si buen sur elle peux etre ajoutée au projet onstep



Merci a vous tous



[dragonlost]

Le 09/03/2020 à 22:49, FS2 a dit :

Je tiens à preciser que instein reutilise le designe du TeenAstro SHC qui exclue clairement les l'utilisations à des fins commerciale.



Moi y compris

Dragonlost m'avait demandé sur ce forum de partager le code avec la communauté OnStep et je l'ai fait de bon coeur car j'ai moi même profité du code de onstep.

comme dit petit Gibus : "si j'aurais su, j'aurais pas venu"





Ouaip quand j'ai vue j’étais assez dégouté ! Par expérience ça vas pas durer car il ne sont pas capable de faire un service correct de SAV sur le soft ( ça me rappelle une certaine astropibox, bref).



En plus le modèle utiliser un mega2560 qui est la carte la plus lente compatible avec OnStep (et la moins précise aussi).

La description du produit est complétement fausse. le mec a juste pomper le code et le vends. pas mal de gens qui ont acheter ce truc ce retrouve en désespoir de cause sur le groupe onstep.



Bon après quand tu vois les autres produit c'est pas forcement mieux ! Mais bon la c'est le plus gros coup.





[mennsylv]

Bonjour à tous,

Petite question, je teste une configuration de Onstep sur une Ramps14, tout fonctionne, moteurs des axes,le rotator, les focusers, la liaison wifi, les capteurs température pression humidité, reste à mettre les bons paramètres des axes en fonction de la monture, mais pas de problèmes pour cela.

Par contre pour les fonctions auxiliaires ça coince, pour les 6 7 et 8 qui correspondent au sorties D8 D9 D10 de la Ramps ça fonctionne, par contre pour les 1 2 3 4 et 5, quel que soit le mode, switch, analog ou intervallomètre, pas moyen d'avoir les résultats sur les broches indiquées dans le fichier Pin.Ramps14.h.

Quelqu'un arrive t'il à utiliser ces fonctions auxiliaire?



[Niko48]

salut a tous je déterre le sujet car je me penche dessus pour un losmandy G11 non goto. après plein de recherche j'ai même trouver une vidéo qui explique étape par étape. je vous laisse le lien de sa vidéo ( enfin c'est la première de la série) par contre c'est en espagnole.





[Argth]

Hello,

J'ai motorisé une HEQ5 non goto avec une Fysetc E4, mon retour d'expérience est très positif :
 - facilité de mise en œuvre et de config
 - utilisation de contrôleurs de bonne qualité : TMC2209 si je me rappelle bien

Je recommande chaudement OnstepX pour cette carte !
