lunette de galilée

[cyrille-86]

bonsoir tout le monde



Suite à un post du forum , j'ai décidé de me lancer dans la fabrication d'une lunette de Galilée  . Pour voir comme le faisait un des père de l'astronomie .

Je vous présente donc quelque photo.

C'est une "semi" réplique de celle ci , réalisé en carton /PVC / simily cuir.

 https://collection.maas.museum/object/390728

Lentille 38/1000 diaphragmé a 15mm (F/D 67) en guise d'objectif ,lentille divergente focale -50mm pour oculaire . grossissement x20 . Optiquement on est proche de la vraie .

J'ai hâte de tester sur la lune et Saturne  .

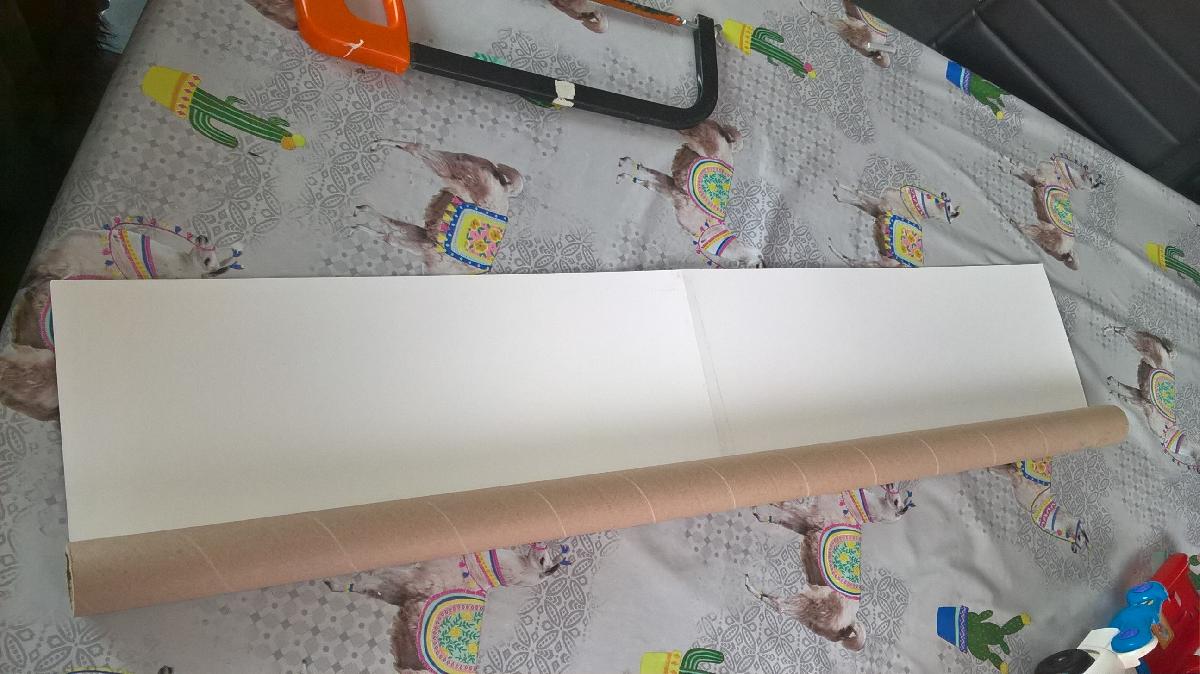

les matériaux de base

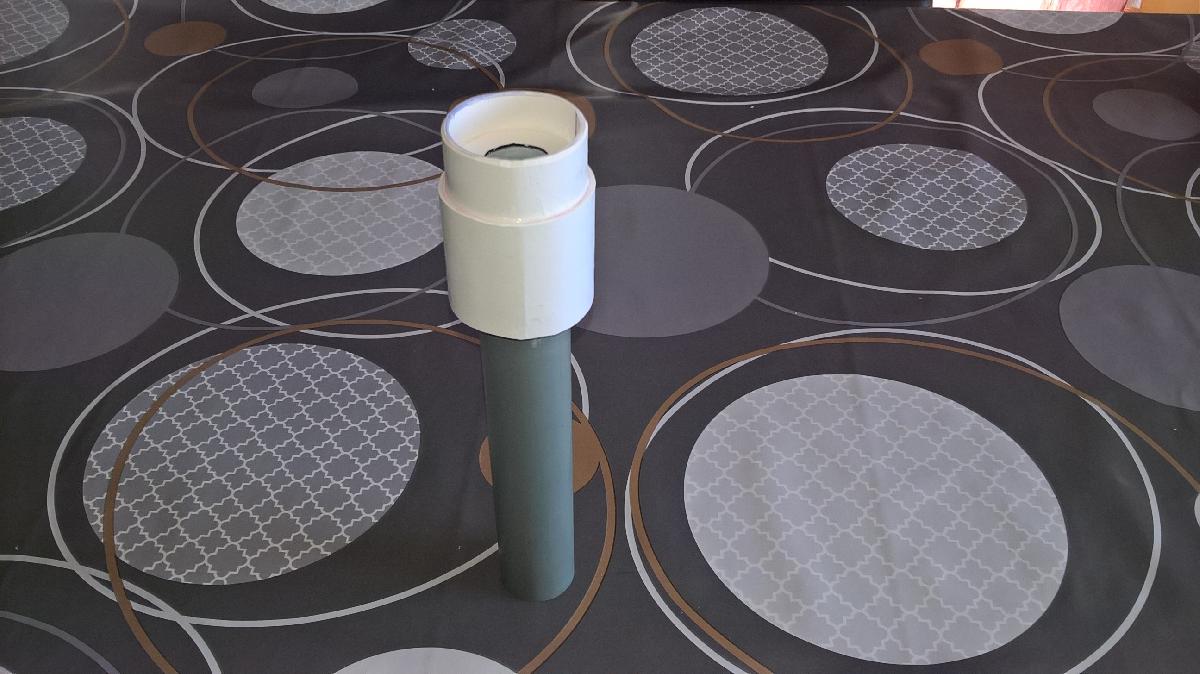

l'oculaire avant finition

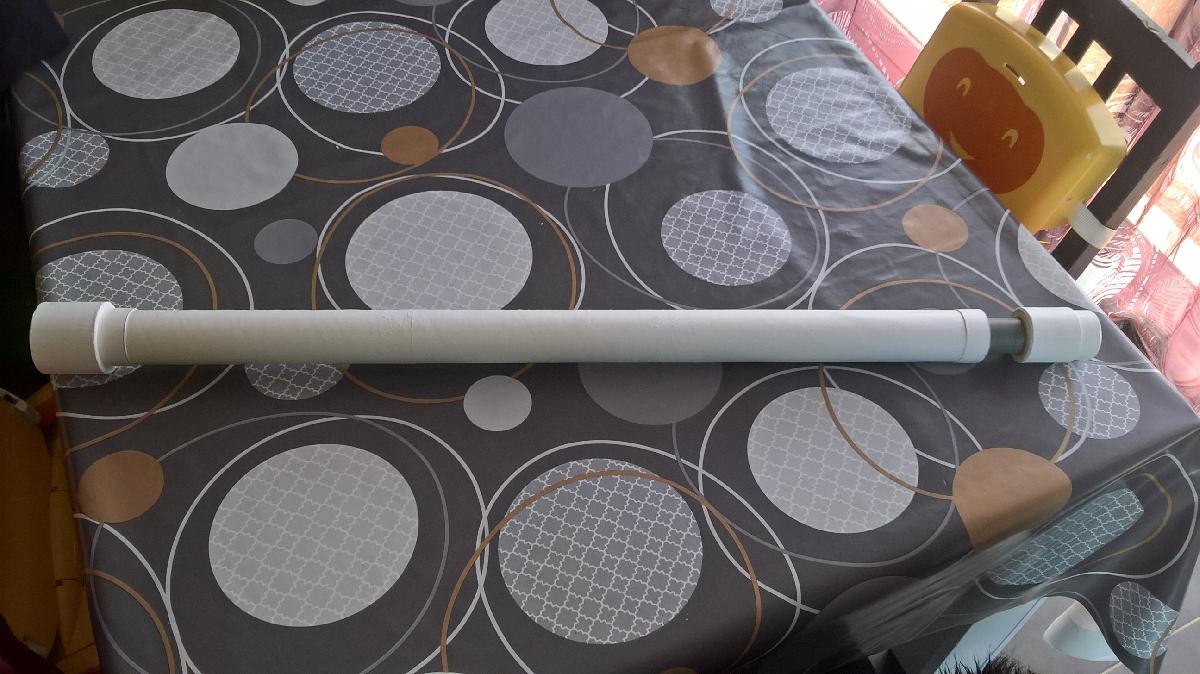

l'ensemble avant finition

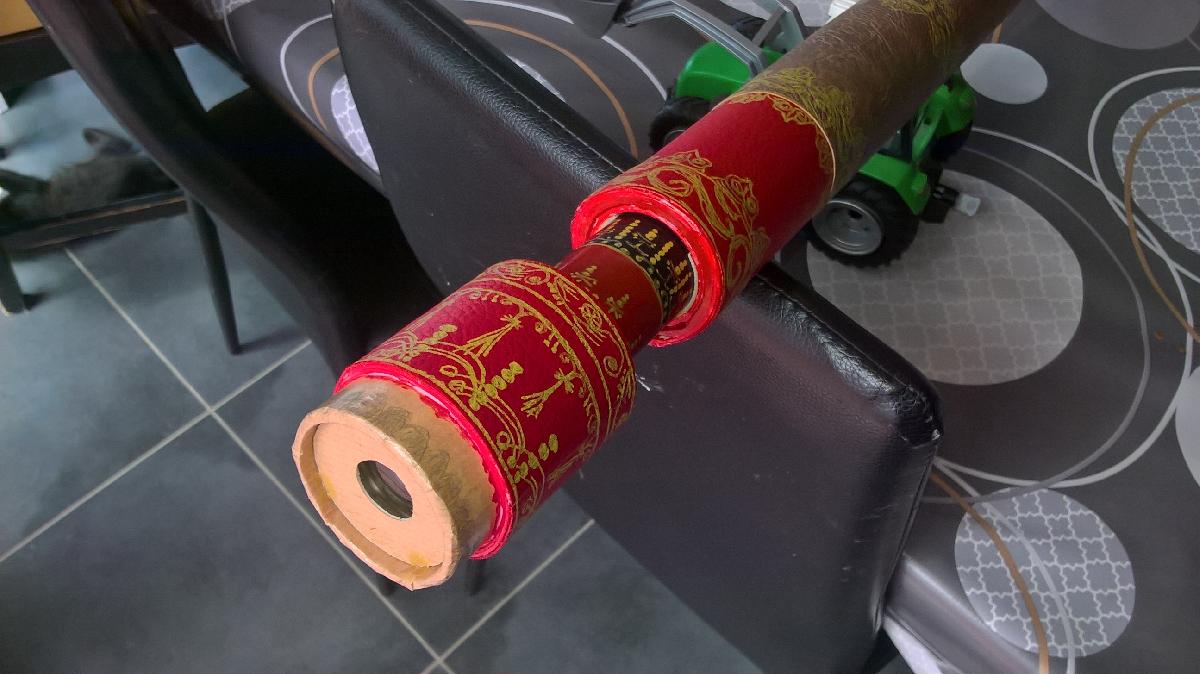

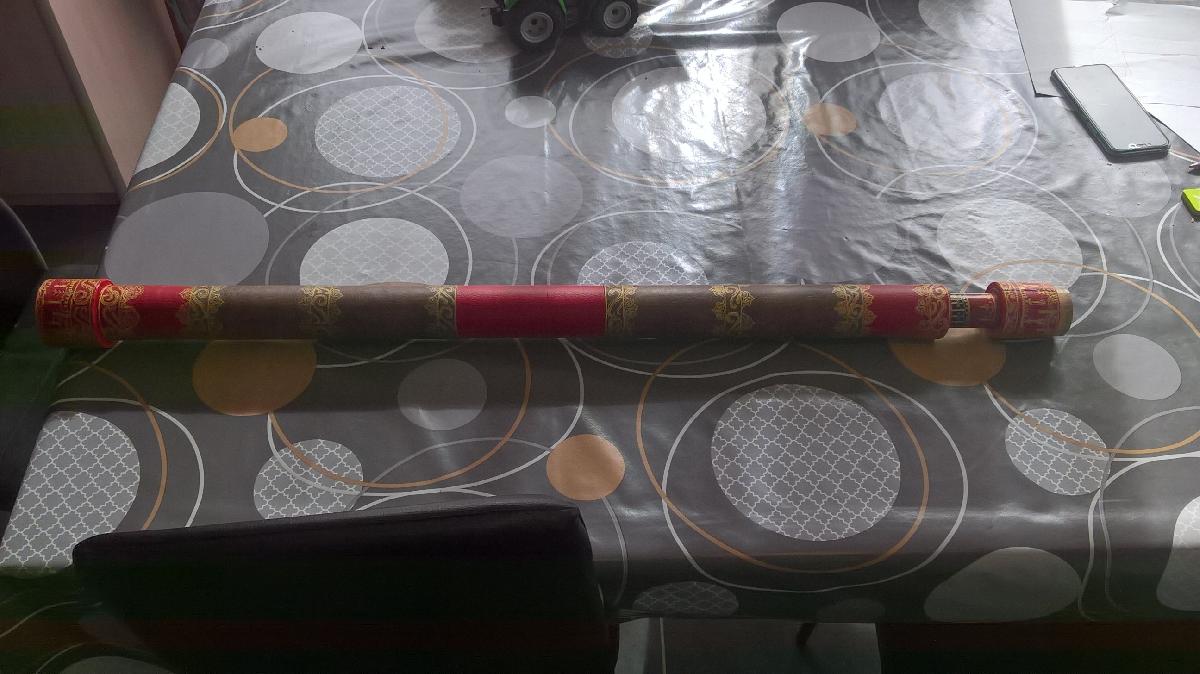

l'ensemble fini (gros loupé sur la bande rouge centrale beaucoup trop large , je l'ai mal positionné au départ , j'ai donc du m'adapter en l'élargissant)







l'objectif



et l'oculaire



Modifié 5 octobre 2019 par cyrille-86

[deep impact]

Salut,



Un très beau travail avec cette belle réplique de la lunette astronomique.

Je suis sur un projet très similaire mais avec 2 cylindres en fort carton à coulisser pour la mise au point, un peu plus basique.

Pour les lentilles, comment tu as fait et surtout où les as tu eues???

J'ai l'intention de faire cela mais avec 2 loupes.

[Toutiet]

Pas avec deux loupes : il faut obligatoirement une lentille divergente comme oculaire (une loupe est convergente) et, par ailleurs, une loupe aura une distance focale bien trop faible utilisée comme objectif.

[deep impact]

il y a 28 minutes, Toutiet a dit :

Pas avec deux loupes : il faut obligatoirement une lentille divergente comme oculaire (une loupe est convergente) et, par ailleurs, une loupe aura une distance focale bien trop faible utilisée comme objectif.



Merci de préciser toutiet.

Tu préconise quoi?

Admettons que je prend une loupe comme lentille, donc pour l'oculaire, il faut faire comment?

Il y a pas de bricolage pour faire une lunette basique dont j'ai vu pas mal avec des loupes.

[Toutiet]

Tu ne peux pas faire une lunette de Galilée avec une loupe comme oculaire.
Attention, la lunette de Galilée n'est pas une lunette traditionnelle ayant simplement appartenue à Monsieur Galilée 😀. Quand on parle de "Lunette de Galilée", on sous-entend un principe optique de lunette différent de celui des lunettes traditionnelles à deux verres convergents.

Encore une fois, dans une "Lunette de Galilée", l'oculaire est obligatoirement divergent. Une bonne solution est d'utiliser une Barlow.

Quant à l'objectif, il faut utiliser une lentille convergente de 0,5 à 1 mètre de focale. A toi d'en trouver une dans tes vieux riblons... 😉

Modifié 5 octobre 2019 par Toutiet

[cyrille-86]

merci Deep impact .

pour l'oculaire tu peux prendre ça

https://www.surplusshed.com/pages/item/L1951D.html

et pour l'objectif ça

https://www.surplusshed.com/pages/item/L1908D.html

c'est le matériel que j'ai utilisé .

J'ai diaphragmé a 15mm pour être proche des caractéristiques des la lunette de Galilée , mais diaphragmé a 25 mm ça marcherait aussi  .



Avec une lentille convergente à l'oculaire tu aurais une lunette de Keppler , avec une image renversée , mais plus de champ .

La lunette de Galilée n'inverse pas l'image , mais le champ est minuscule ( 0.25° environ à x20 )



Pour verifier la distance à mettre entre les lentilles , je les ai posé sur la tranche sur deux goulot de canette de bière , et en déplaçant la lentille divergente je cherchais la bonne mise au point . 89cm pour les miennes .

Modifié 6 octobre 2019 par cyrille-86

[cyrille-86]

j'ai trouvé ça aussi

https://www.ebay.fr/itm/Double-Convex-Dia-50mm-Focal-Length-1000mm-Optical-Lens/121183854320?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m1438.l2649

[deep impact]

Merci Cyrille pour toute ces infos.

En tout cas , ta lunette est vraiment réussie.

Tu nous donnera des nouvelles de tes observations pour voir si tu as bien réussi et nous donner les impressions à l'oculaire.

Bon dimanche.

[cyrille-86]

En diurne ça fonctionne bien , on ne descelle pas vraiment de chromatisme ( F/D 67 , ça fait peut être une APO de 15mm 😁 ) , le champ est vraiment réduit , il faut encore l'adapter sur une monture .

Modifié 6 octobre 2019 par cyrille-86

[deep impact]

Le tube fait combien en diamètre et en longueur?

[cyrille-86]

le tube fait 45 à 50 mm de diamètre , mais je pense que 40 voir 35 serait plus proche de l'originale .

80cm de tube optique ( dont 5cm de barillet ) + 65mm d'oculaire (sans compter le tube PVC de 32 mm qui depasse de 150 de l'oculaire ) .

l'oculaire doit être tiré de 50mm environ pour avoir la mise au point .

Soit 91.5 cm au total en situation d'observation .

Mais attention , les lentilles surplushed ont des focale un peu aléatoire ( c'est d'ailleur précisé sur le site) . J'en ai une autre qui a 50 mm de moins en focale. Donc,  ne pas utiliser ces cote pour construire un instrument en attendant les lentilles.
