Vis kodak

[cddestins]

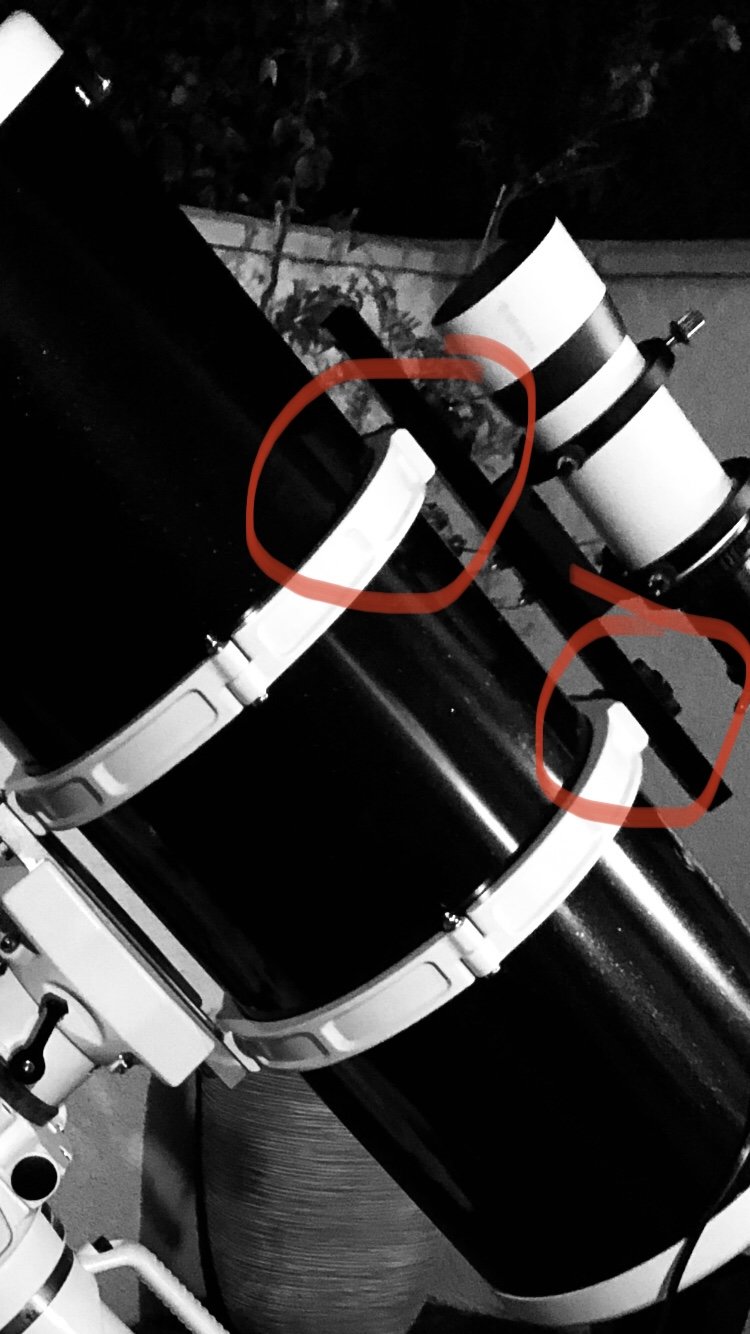

Salut! Je cherche des vis type kodak, je voudrais remplacer celles de mes anneaux sur skywatcher 200/800 par les mêmes mais plus longues. J’ai essayé de prendre des vis en magasin de bricolage et rien à faire aucune arrive à passer entièrement le pas de vis. Je voudrais pouvoir accrocher facilement ma vixen de la lulu de guidage sur les anneaux du scope principal. Si qq’1 a des idées je suis preneur! Merci !


[norma]

John deere, Harley Davidson ...

[cddestins]

C’est des marques de vis ou de moto? 😆

[polorider]

Salut,de la visserie au pas "Kodak" ici: https://www.pierro-astro.com/materiel-astronomique/visserie-et-fixations/visserie-inox-filetage-americain-type-kodak-1-4-x20_detail

.

[lyl]

A vérifier que ce ne soit pas du 3/8, mais il me semble que tu as raison, j'ai eu des anneaux sur lesquels j'avais une équerre pour la cam photo.

[dranilc450]

Je confirme, John deere. , tu vas chez le concessionnaire et tu trouves ton bonheur.

[cddestins]

Du matériel agricole ?

[cddestins]

Il y a 6 heures, polorider a dit :

Salut,de la visserie au pas "Kodak" ici: https://www.pierro-astro.com/materiel-astronomique/visserie-et-fixations/visserie-inox-filetage-americain-type-kodak-1-4-x20_detail

.

non j’ai acheté ces vis et elles ne vont pas, ça vis au début mais la vis ne ressort pas du pas de vis et elle reste bloquée

[polorider]

Il y a 17 heures, cddestins a dit :

Je cherche des vis type kodak, je voudrais remplacer celles de mes anneaux sur skywatcher 200/800 par les mêmes mais plus longues.

Si je comprend bien: tu as déjà des vis au pas "Kodak" trop courtes et tu voudrais en monter des plus longues.

Chez Pierrot c'est bien du pas américain type Kodak qu'ils vendent. Il faut choisir la bonne longueur et la bonne tète et normalement ça roule...

Actuellement, elles font quelle longueurs tes vis?

Je viens de vérifier, ils ont 4 longueurs différentes et trois types de tête différentes Ça serait étonnant que tu ne trouves pas ce que tu cherches...

Modifié 19 octobre 2019 par polorider

[dranilc450]

Personnellement, je les utilisent sans problème......

[cddestins]

Il y a 2 heures, polorider a dit :

Si je comprend bien: tu as déjà des vis au pas "Kodak" trop courtes et tu voudrais en monter des plus longues.

Chez Pierrot c'est bien du pas américain type Kodak qu'ils vendent. Il faut choisir la bonne longueur et la bonne tète et normalement ça roule...

Actuellement, elles font quelle longueurs tes vis?

Je viens de vérifier, ils ont 4 longueurs différentes et trois types de tête différentes Ça serait étonnant que tu ne trouves pas ce que tu cherches...

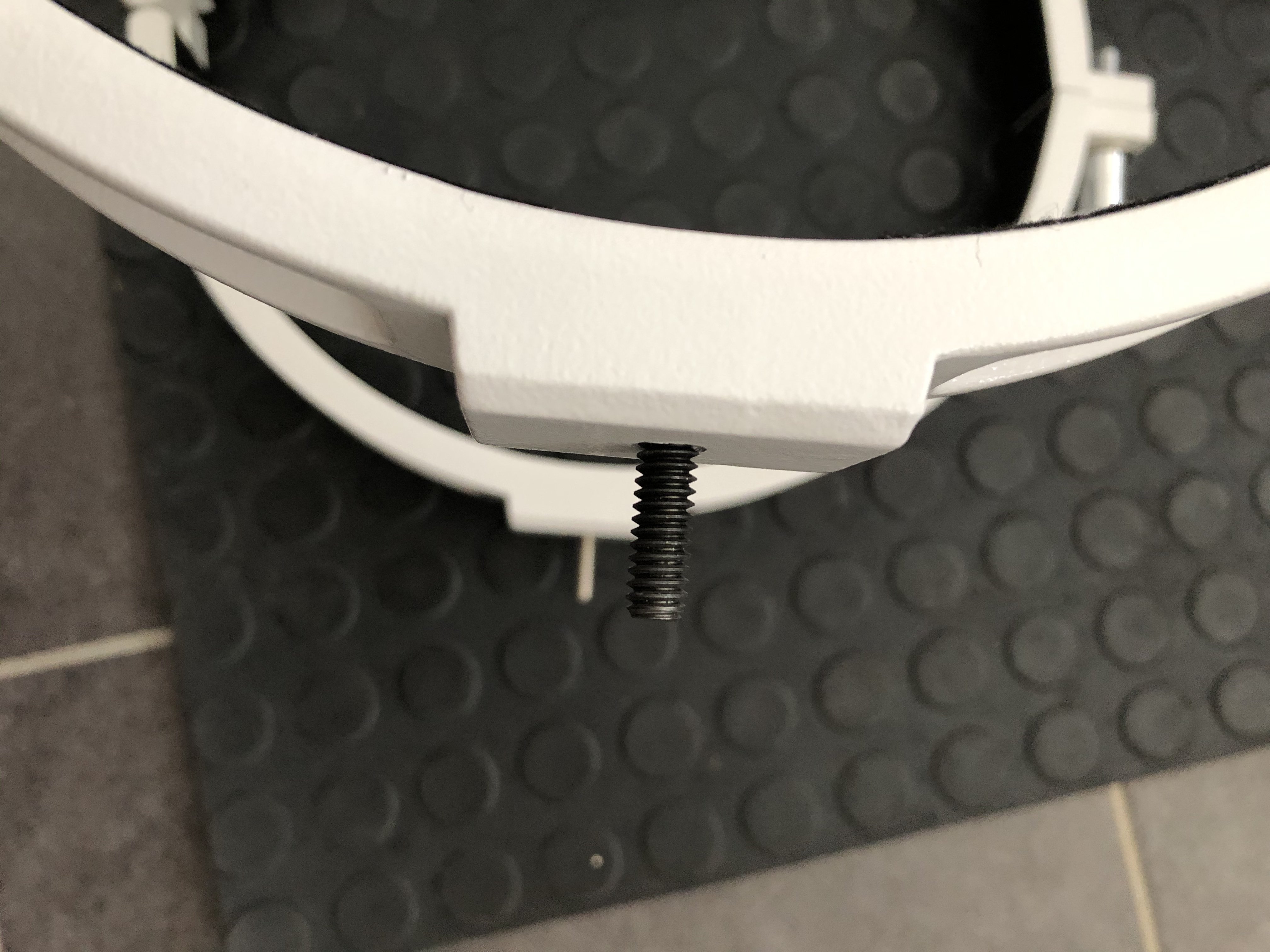

en fait fallait que je force 😅 en forçant un peu (beaucoup !) j’ai réussi à la faire passer!


[polorider]

C'est une vis au pas "Kodak" sur la photo?

[norma]

La vis au pas "KODAK" n'est pas une vis américaine. Il s'agit d'un profil BSW 1/4 - 20 filets au pouce. Les profils américains ont un angle au sommet de 60° (mais les pas sont anglais) comme les vis européennes dites métriques . Les profils britanniques  comme le BSW ont un angle au sommet de 55°. Normalement une vis british s'assemble avec un taraudage profil américain (UNS, UNC, UNF), l'inverse est moins évident.



[cddestins]

il y a une heure, polorider a dit :

C'est une vis au pas "Kodak" sur la photo?

c’est celle-ci https://www.pierro-astro.com/materiel-astronomique/visserie-et-fixations/vis-inox-filtage-americain-type-kodak-1-4-x202012-11-25-15-53-47_detail



je viens d’en commander une plus longue

[cddestins]

Il y a 10 heures, polorider a dit :

Salut,de la visserie au pas "Kodak" ici: https://www.pierro-astro.com/materiel-astronomique/visserie-et-fixations/visserie-inox-filetage-americain-type-kodak-1-4-x20_detail

.

effectivement j’ai des 25 trop courtes et je viens de commander des 32 qui seront à la bonne longueur pour pouvoir visser la vixen de ma altair 60 sur les colliers du télescope.

[polorider]

il y a 37 minutes, norma a dit :

La vis au pas "KODAK" n'est pas une vis américaine.

C'est celui qui dit qui est :



Il y a 3 heures, polorider a dit :

Chez Pierrot c'est bien du pas américain type Kodak qu'ils vendent.

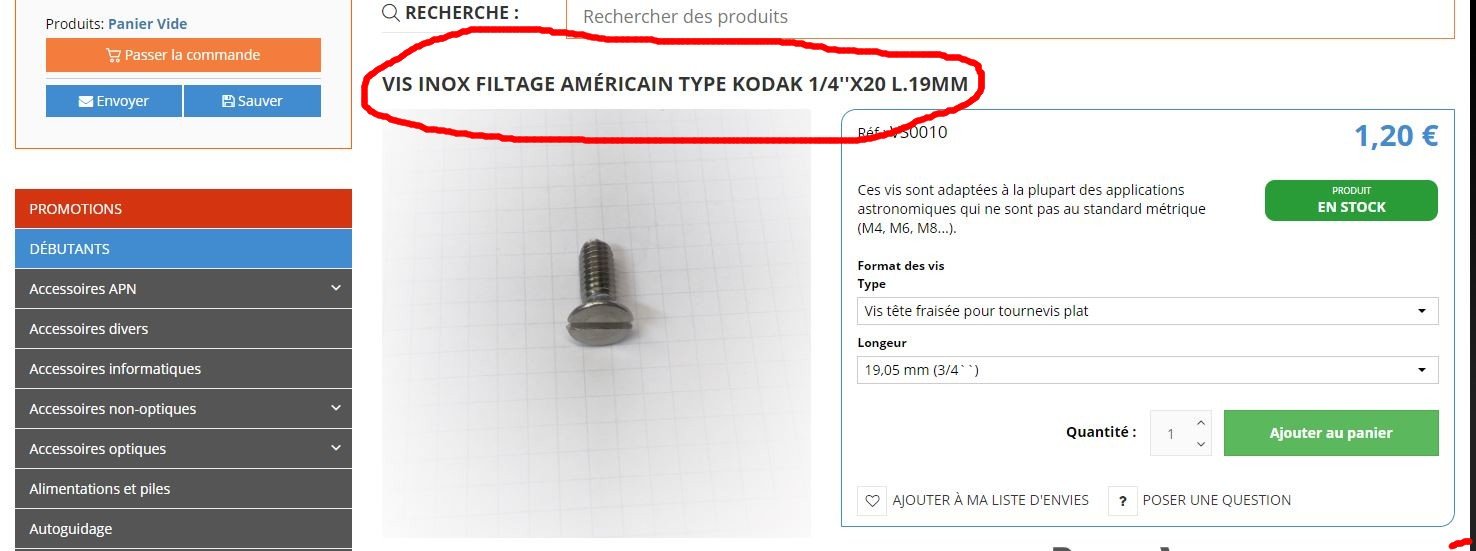

La preuve :

[cddestins]

Oui oui on est d’accord

[cddestins]

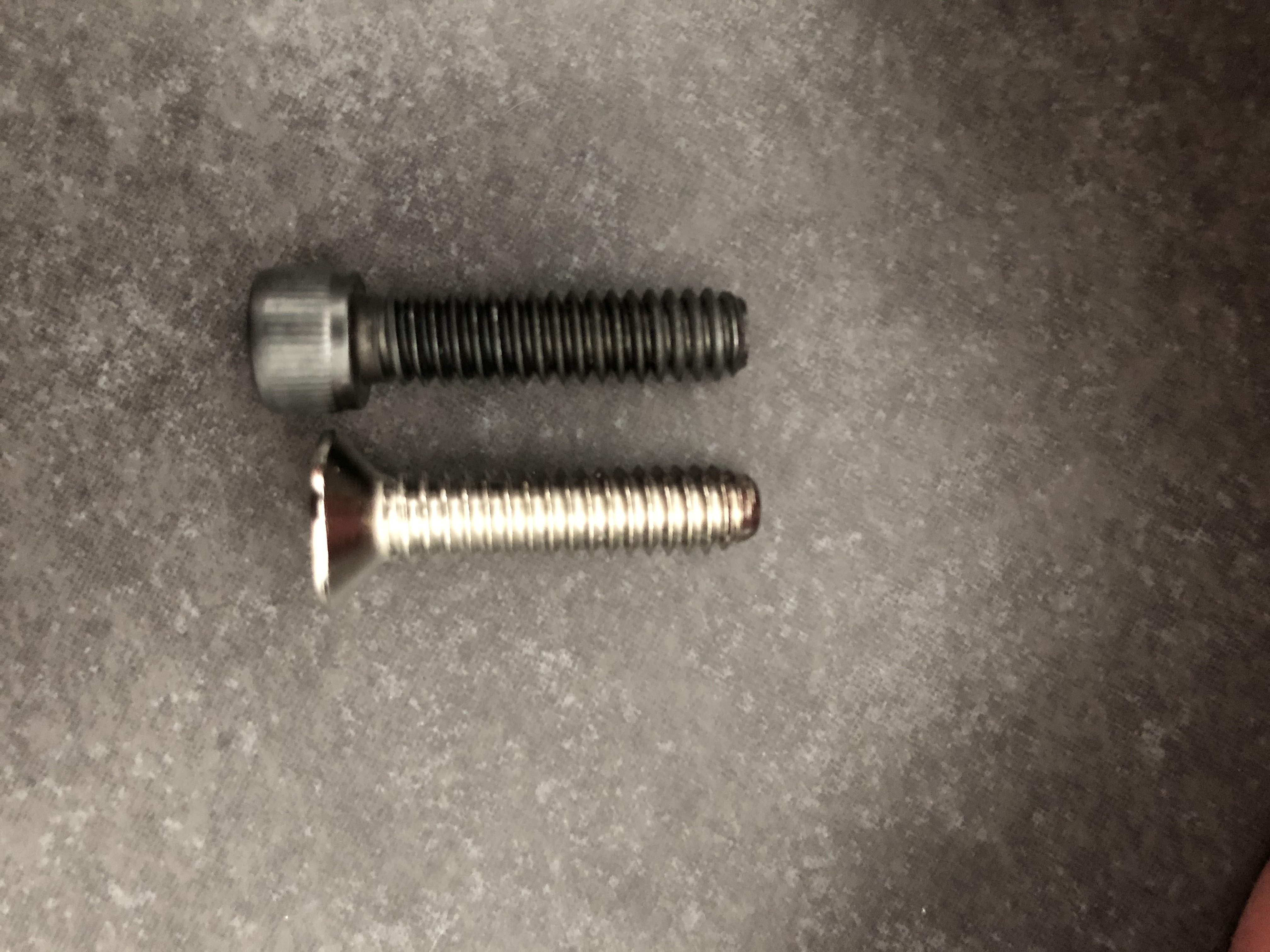

La vis d’origine sur le collier et celle de pierro astro (trop courte dans mon cas).



[norma]

C'est pas bien d'écrire des bêtises : oui mais qui les écrit ?

Bon, c'est de l'humour !

[choco]

Bonsoir, les vis UNC ne sont pas strictement identiques au pas KODAK

mais pour nos fixations de matériel photo ou astro cette différence n'est pas sensible !

(C'est la forme des filets qui est différente, pas leur espacement)

(Si c'est pour fixer un moteur de Harley-Davidson, c'est une autre histoire)



J'utilise des tarauds et de la visserie UNC (commandés à prix assez doux sur E-Bay).



Pour le pas photo courant (celui des APN ou reflex) c'est le 1/4"-20 UNC  (20 filets au pouce)

(environ 6.3 mm mesurés sur les filets des vis)

C'est celui qui nous intéresse.



Pour le gros pas, c'est le 3/8"-16 UNC (16 filets au pouce)

(rencontré sur certains trépieds photo)



Et si l'on trouve un tas d'autres diamètres de vis au pas "anglais" sur notre matériel,

le monde astro, photo, vélo, voire pêche à la ligne, écrans divers, informatique, smartphones,

est bien loin d'être passé au système métrique en cette fin 2019 !
