Monture équatoriale goto fabrication maison

[jp42]

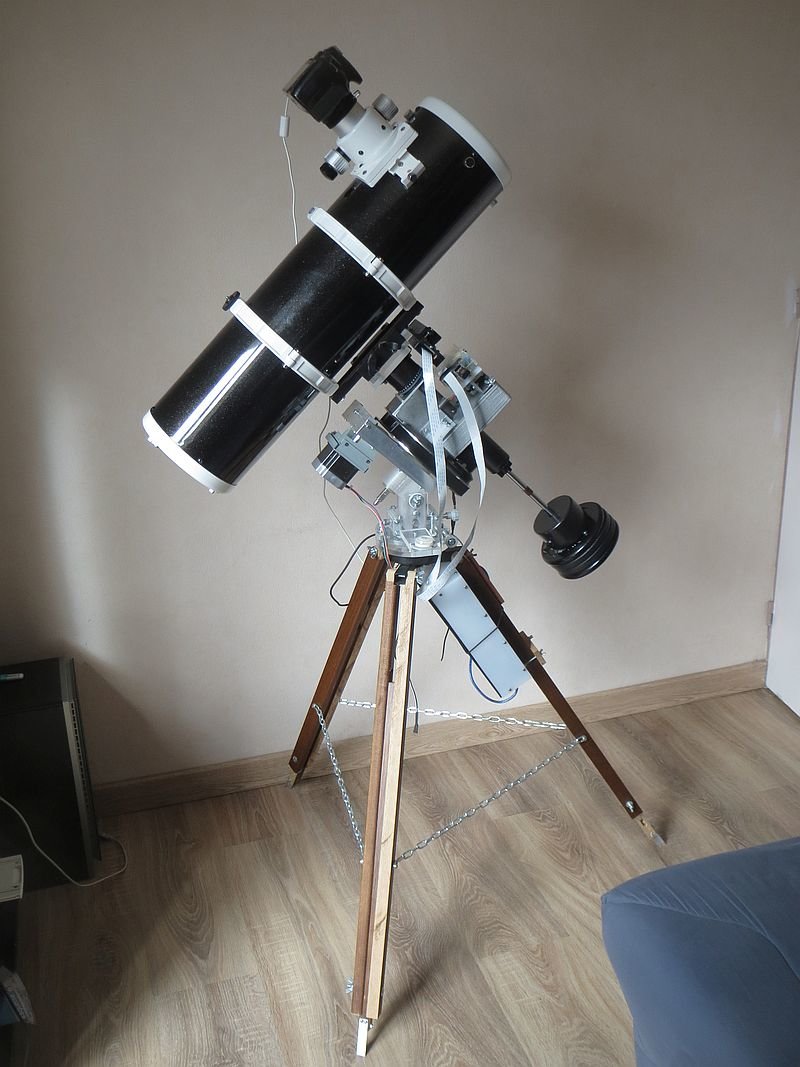

Je vous présente ma monture fabrication maison:

(beaucoup de pièces de récupération)

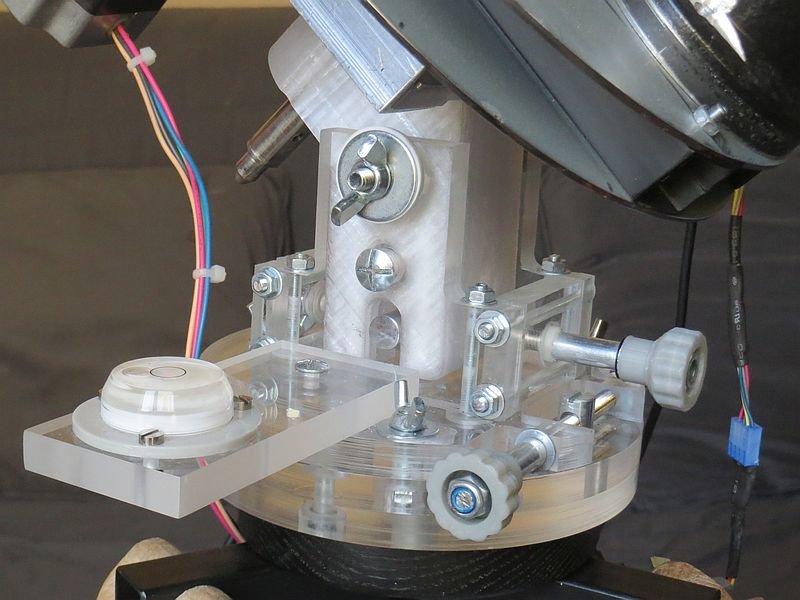

Le réglage altitude/azimut : Plexi de 10 mm usiné sur une perceuse à colonne modifiée en "fraiseuse", "tour"

Support de roulements de l'axe horaire PETG imprimé 3D

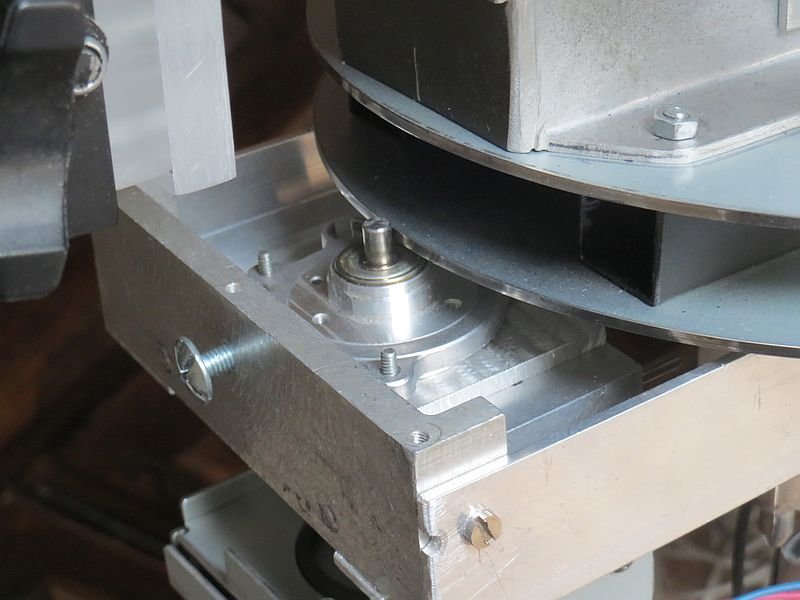

L'entrainement axe horaire :

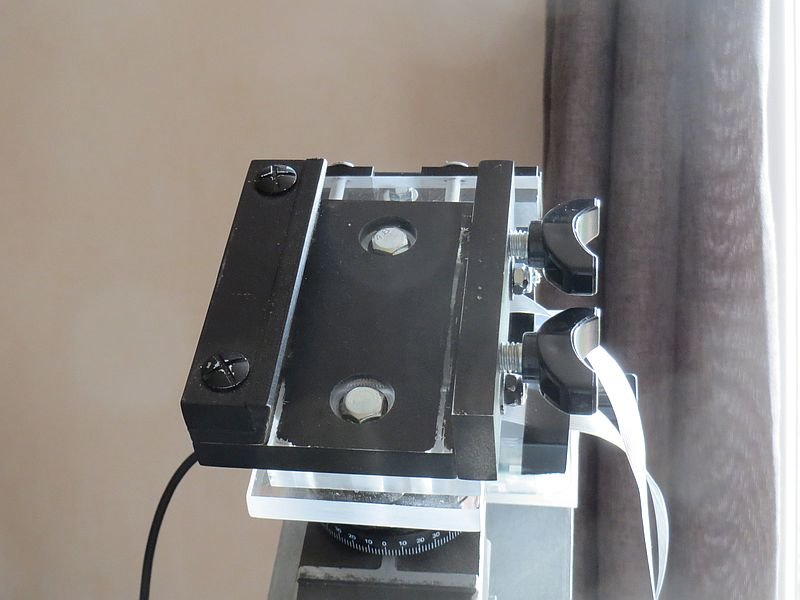

Support queue d'aronde : plexi de 10mm

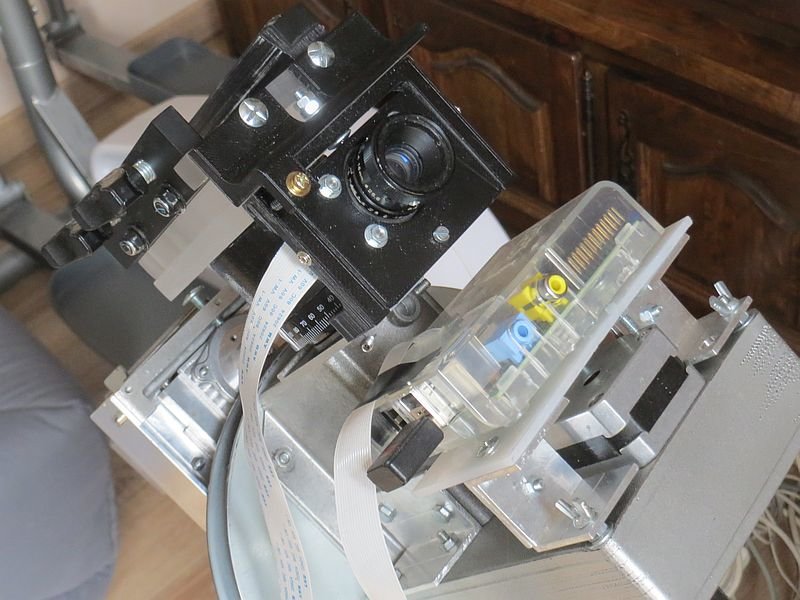

Camera chercheur et alignement polaire :



Motorisation axe horaire :moteur pas à pas Vexta 5 phases 500 pas (récupéré avec sa carte driver sur une photocopieuse)

125000 micropas, entrainement par friction axe de 5mm sur disque diamétre 200mm rectifié maison (dremel). (0,26 seconde d'arc par micropas)

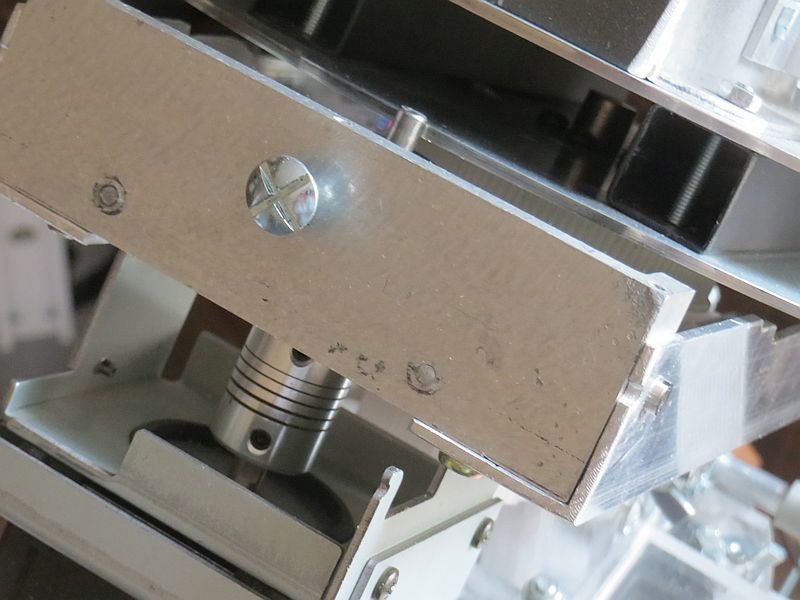

Motorisation axe déclinaison : moteur pas à pas Nema17, démultiplication par engrenages dans un boitier imprimé 3D. (0,48 seconde d'arc par micropas)



Pilotage GOTO par carte arduino mega sous logiciel ON-STEP et Sky Planetarium.



Vitesse GOTO max : 3 degrés par seconde.



Erreur périodique (due au faux rond de l'axe de 5mm) : +/- 8 secondes d'arc , période : 36 mn. (j'ai commandé un axe rectifié G6, pour essayer d'améliorer ce paramètre)



Résultats : (avec Skywatcher 150/750)  poses de 30s : 100% bon,  60s: 10% pertes, 120s: 15% pertes, 180s 30% pertes.



Chercheur : Camera raspberry et carte raspberry pi avec soft Rpicam Web Interface + modif pour superposer un masque polaire.



Jean-Paul



Modifié 30 octobre 2019 par jp42

[Ryo]

Et bien c'est un super boulot



Apparemment tu maitrise beaucoup de domaine, c'est super de voir ce beau travail et fonctionnel en plus, suis encore plus épater apres avoir vu ton resultat en photo je parle et du montage et du resultat photographique ton Orion



Nul doute sue tu sera a même de l'amélioré mais deja c'est top pour moi



Merci du partage



bonne journée et bon ciel

Modifié 29 octobre 2019 par Ryo

[norma]

Superbe ! Une question : quel couple de matériaux as-tu retenu pour l'entrainement à friction ? Dans le 42, je connais un astram (de mes amis) qui dispose d'un outillage similaire au tien ...

Cordialement.

Norma

[jp42]

Il y a 1 heure, Ryo a dit :

Et bien c'est un super boulot



Apparemment tu maitrise beaucoup de domaine, c'est super de voir ce beau travail et fonctionnel en plus, suis encore plus épater apres avoir vu ton resultat en photo je parle et du montage et du resultat photographique ton Orion



Nul doute sue tu sera a même de l'amélioré mais deja c'est top pour moi



Merci du partage



bonne journée et bon ciel



Merci encore, bonne soirée



il y a 21 minutes, norma a dit :

Superbe ! Une question : quel couple de matériaux as-tu retenu pour l'entrainement à friction ? Dans le 42, je connais un astram (de mes amis) qui dispose d'un outillage similaire au tien ...

Cordialement.

Norma



Merci

Acier/acier : axe de 5mm récupéré dans une imprimante et disque provient de la photocopieuse sur laquelle j'ai récupéré le moteur (en fait le volant d'inertie du scanner A3 composé de 5 disques empilés)

Bonne soirée

[kelvin]

Beau boulot en effet, Chapeau !

[dob250]

 Est bien d'avoir l'idée mais mener ce genre de projet jusqu'au bout c'est autre. Tout a été pensé résultat plus que satisfaisant. Franchement chapeau bas. Ma monture ne semble pas avoir de pints faible en tout sur la rigidité bravo. Je vais suivre ce post bien sympa car rare

[xs_man]

Génial, je suis fan de ce genre de réalisation avec les moyens du bord !

Respects Monsieur !



Albéric

[jp42]

il y a une heure, kelvin a dit :

Beau boulot en effet, Chapeau !



il y a une heure, dob250 a dit :

 Est bien d'avoir l'idée mais mener ce genre de projet jusqu'au bout c'est autre. Tout a été pensé résultat plus que satisfaisant. Franchement chapeau bas. Ma monture ne semble pas avoir de pints faible en tout sur la rigidité bravo. Je vais suivre ce post bien sympa car rare



Travail de longue haleine, 2 ans et entre la première version réalisée avec la plupart des pièces en impression 3D PLA (qui s'est avérée trop fragile) et la version actuelle, sans compter la conception de l'ensemble sous Freecad.



il y a 34 minutes, xs_man a dit :

Génial, je suis fan de ce genre de réalisation avec les moyens du bord !

Respects Monsieur !



Albéric



Merci à vous

Jean-Paul

[Patcubitus]

Bonjour Jean Paul,



Très beau travail, très impressionnant.



Si tu es un peu dispo, j'aimerai bien te demander des renseignements sur ton moteur et la façon de le faire fonctionner.



Bon ciel

Patrice

[ED l'extraterrestre]

Super job tu peux la commercialiser ...

Le tube fait vraiment trop "classique"

[jp42]



Il y a 8 heures, Patcubitus a dit :

Bonjour Jean Paul,



Très beau travail, très impressionnant.



Si tu es un peu dispo, j'aimerai bien te demander des renseignements sur ton moteur et la façon de le faire fonctionner.



Bon ciel

Patrice



Bonsoir Patrice

Merci beaucoup pour ton commentaire.

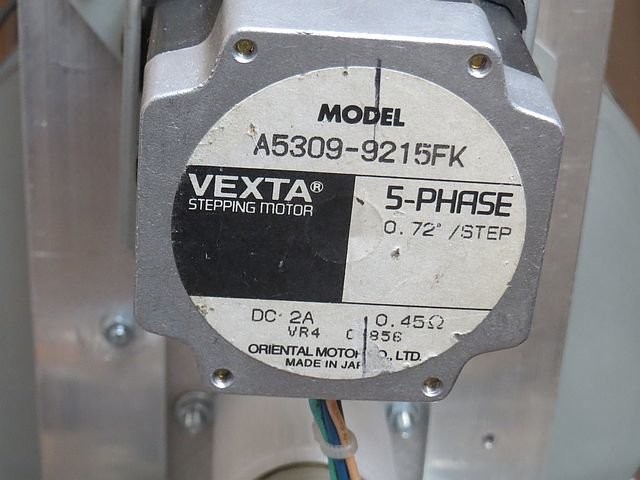

En ce qui concerne le moteur :

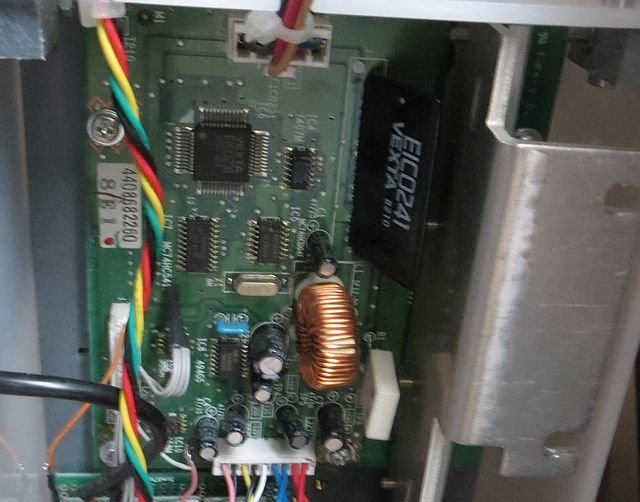

Et sa carte driver :



En suite, entrées classiques: DIR / STEP / ENABLE raccordées sur des sorties de la carte arduino.



Jean-Paul

[Kino13]

Il y a 22 heures, jp42 a dit :

Travail de longue haleine, 2 ans et entre la première version réalisée avec la plupart des pièces en impression 3D PLA (qui s'est avérée trop fragile) et la version actuelle, sans compter la conception de l'ensemble sous Freecad.

Ah je me disais bien que c'était très précis, ben tu peux être fier, j'en suis incapable bravo, je continue à suivre 👍

[Patcubitus]

Il y a 14 heures, jp42 a dit :





Bonsoir Patrice

Merci beaucoup pour ton commentaire.

En ce qui concerne le moteur :



Et sa carte driver :



En suite, entrées classiques: DIR / STEP / ENABLE raccordées sur des sorties de la carte arduino.



Jean-Paul



Bonjour Jean Paul,



eh oui, comme le souligne @Kino13, c'est très précis......



Car, je cherche le moyen de faire fonctionner une plateforme équatoriale, avec un système de moteur pas à pas.

D'après les renseignements que j'ai pû glaner, un moteur Nema 17 irait, auquel il faudrait rajouter un réducteur 1:100, puis "une interface" qui doit correspondre à ton driver(désolé je ne connais rien de rien à l'électronique), puis évidemment un régulateur de vitesse.

Tout cela pour faire tourner l'arbre de sortie du moteur à 1 tour par minute!



Donc, ton installation de pro , est très compliquée pour moi.

Existe t'il dans le commerce ce genre de système tout fait, ou en kit?



Bon ciel

Patrice

[kalhaar]

Je suis admiratif, c'est du superbe boulot.

Bravo 👏

[Pedritto]

Bravo pour ce beau travail JP, pour la rigidité tu as procédé par essais ou par calcul/simulation?

[JMDSomme]

Chapeau bas ! C'est plus du bricolage ça...

[jp42]

Le 31/10/2019 à 23:10, kalhaar a dit :

Je suis admiratif, c'est du superbe boulot.

Bravo 👏

Merci



Il y a 1 heure, Pedritto a dit :

Bravo pour ce beau travail JP, pour la rigidité tu as procédé par essais ou par calcul/simulation?

Merci

Pour la rigidité, j'ai procédé par essais successifs et en fonction des matériaux que j'avais sous la main.

Avec le 150/750 et l'apn La monture est un peu sensible au vent, je ne pourrais pas charger plus (ou il faudra encore modifier....)

Au départ avec ma version tout en pièces imprimées 3D pla, je l'avais destinée à de la photo avec apn et zoom 70/300mm, j'ai dû pas mal la renforcer pour mettre le tube.

Jean-Paul

[Pedritto]

C’est vraiment du beau boulot, je suis en train de concevoir là mienne aussi, le but final est d’utiliser mon 200/1000 pour de la photo. Quels éléments pose le plus de problème de rigidité? Tes axes sont en quel matière? Quel diamètre?



Pour le moment pas de goto de prévu mais si je change d’avis tu pourras me filer quelques tuyaux?

[jp42]

Il y a 2 heures, Pedritto a dit :

C’est vraiment du beau boulot, je suis en train de concevoir là mienne aussi, le but final est d’utiliser mon 200/1000 pour de la photo. Quels éléments pose le plus de problème de rigidité? Tes axes sont en quel matière? Quel diamètre?



Pour le moment pas de goto de prévu mais si je change d’avis tu pourras me filer quelques tuyaux?



Bonjour,

Mes axes sont en acier, de diamètre 12mm montés sur chacun deux roulements espacés de 40 mm.

Les problèmes de rigidité que j'ai eu ce situaient principalement au niveau de la base réglable en altitude et azimuth.

Si tu motorise ta monture avec des moteurs pas à pas, le logiciel ONSTEP installé sur arduino est très performant et facile à mettre en place.(et tu à le goto) je pourrais t'aider la dessus.



Jean-Paul



[scoubidoo72]

Bravo pour ce super travail.

C'est un beau challenge que tu t'es lancé et tu peux être fier de toi.

Il y a quelques années je me suis également fabriqué une monture qui me donne toujours satisfaction. J'espère que se sera également le cas pour toi.



Samuel

[Pedritto]

Il y a 15 heures, jp42 a dit :



Bonjour,

Mes axes sont en acier, de diamètre 12mm montés sur chacun deux roulements espacés de 40 mm.

Les problèmes de rigidité que j'ai eu ce situaient principalement au niveau de la base réglable en altitude et azimuth.

Si tu motorise ta monture avec des moteurs pas à pas, le logiciel ONSTEP installé sur arduino est très performant et facile à mettre en place.(et tu à le goto) je pourrais t'aider la dessus.



Jean-Paul



Ok on voit ton axe d’AD en dia 12, du coup tu n’as pas inclus d’en viseur polaire.

Je suis partie sur du tube alu perso (plus facile à usiner pour un débutant comme moi 😅) mais creux pour l’AD pour intégrer un viseur. Par contre en diamètre j’ai dû abusé, je suis parti sur du 60mm extérieur et 30mm intérieur pour l’AD et 40mm pour la DEC...

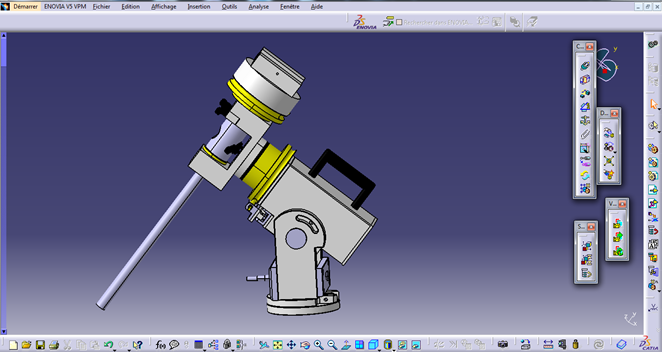

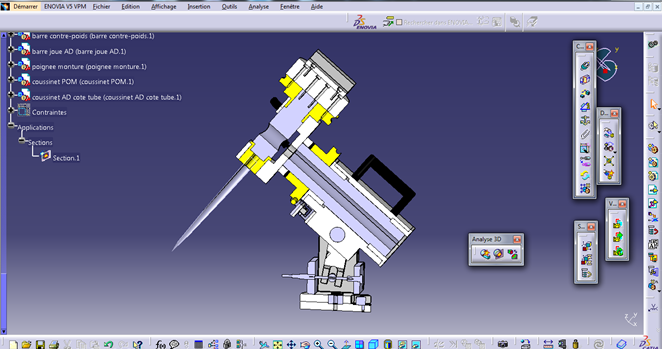

voila la bete:



Je n’ai pas encore fait de simulation numérique pour voir les points faibles de la monture. Peut être que je descendrai en diamètre à ce moment là.

ok je note pour ONSTEP, j’ai pas encore regardé quel moteur j’installerai, mais un pas à pas se trouve facilement en recup à ce que j’ai compris, donc je partirai sûrement la dessus.

Modifié 3 novembre 2019 par Pedritto

[jp42]

Bonjour,

Mon viseur fixé sur le support de télescope suit celui-ci et me sert en même temps de viseur polaire et de chercheur pour l'alignement du goto.

Je n'ai pas fait de calcul, mais pour fléchir un axe en acier de 12 mm porté par 2 roulements distants de 40 mm avec un porte à faux de 15 mm il faut un sacré effort.

Jean-Paul



PS: avec quel outil fais-tu les calculs de contraintes mécaniques?

 Je n'avais pas vu tes copies d'écran, beau projet !

Modifié 3 novembre 2019 par jp42

[Pedritto]

Oui c’est sure et si tu l’as testé en réel ça vau plus que n’importe quel simulation, mon espacement entre roulement est plus grand (100mm) mais je pense que c’est encore surdimensionnés. Au pire je supporterai plus que le 200 😜

La simulation je vais la faire (ou plutôt un collègue à moi) via abaqus. Après faut que je lui définisse mes contraintes (poids, prise au vent...) et que je me donne un limite de déformation acceptable (je bosse dans l’automobile, on tolère pas grand chose en déformation d’habitube, donc je ne sais pas encore trop quoi tolérer). Comment tu compenses le désaxage de ton viseur polaire? En faisant un réglage à 0 et 180 degrés?

[jp42]

Mon viseur polaire est réglable, je l'aligne sur l'axe du télescope qui lui est aligné sur l'axe de la monture.

Les 2 vis, en haut à gauche et en bas au centre sur la photo du viseur.

Modifié 3 novembre 2019 par jp42

[Pedritto]

OK, donc si j'ai bien compris le suivi d'un objet, une fois dans l'occulaire, se fait grâce au Goto? si tu n'as pas fait le réglage de ton Goto tu ne peux pas faire un suivi sidéral?

[jp42]

Non, le suivi se fait avec le moteur de l'axe HA, le goto sert à se positionner sur la cible.

[Pedritto]

Ok, je crois voir comment ça marche.

J’ai encore pas mal d’en chose à penser pour la mienne, ça va être un long travail avant de pouvoir la tester

[Lucky062]

Salut jp42,

Tu as fait là un boulot prodigieux !!

Il y a de l'énergie dépensée entre l'idée et le résultat 🙂 🙂 !

Je commence à m'intéresser aussi à l'arduino et y a de quoi faire avec lui !!

Je suis ce poste !!!!

Luc

[jp42]

Bonjour Luc,

Merci pour ce commentaire.

Jean-Paul

[Fred13115]

Bonjour



Je suis intéressé par l'utilisation du nema 17 réducté pour motoriser mon dob. Il me semble qu'il y a des personnes expérimentées dans les parages, et j'ai une question sans réponse.



Comment savoir si le backlash du nema 17 réducté est tolérable ou pas ?



Il y a le choix entre des boîtes de réduction "éco", qui montent jusqu'à 1:100, mais avec un backlash de l'ordre de 1° : https://www.omc-stepperonline.com/economy-planetary-gearbox/nema-17-stepper-motor-bipolar-l48mm-w-gear-raio-1001-planetary-gearbox-17hs19-1684s-pg100.html?mfp=161-motor-nema-size[Nema 17]



Il y a aussi des boîtes de réduction "de précision", avec un backlash de l'ordre de 25 arcmin : https://www.omc-stepperonline.com/precision-planetary-gearbox/nema-17-stepper-motor-l39mm-gear-raio-1001-high-precision-planetary-gearbox-17hs15-1684s-hg100.html?mfp=161-motor-nema-size[Nema 17]



Il est possible de descendre à 15 arcmin de backlash, mais la plus grande réduction est de 1:10 : https://www.omc-stepperonline.com/precision-planetary-gearbox/?mfp=161-motor-nema-size[Nema 17],227-backlash-at-no-load-arcmin[≤15]



Enfin, chez astroshop.de, on trouve des Nema 23 et 17 reconditionnés par Astro Electronic pour une grande précision : les SECM4 et 3. Les premiers ont un plus large choix de réduction que les seconds : https://www.astroshop.de/?q=secm4

Les prix sont à la hauteur du reconditionnement.



@+

Fred



Modifié 22 avril 2020 par Fred13115
