Captain Flam

Captain Flam

Posté
Posté (modifié)

EXCELLENT TUTO CONCERNANT LA REMISE EN ÉTAT DES CARTES EQ6  QUI COUTENT UN BRAS

ENCORE MERCI A VOUS POUR CE TRAVAIL DE TITAN👍

Modifié par Captain Flam
  • Réponses 126
  • Créé
  • Dernière réponse

Les pipelettes du sujet

Les pipelettes du sujet

Messages populaires (du sujet)

denis-mgt
denis-mgt

Détail de la carte Contrôleur N-Eq6  Réf SkyWatcher : HM6GT-F00-10   Cuivre dessus   Cuivre dessous   Cuivre internes 1 (multi-couches)

denis-mgt
denis-mgt

Merci, après plusieurs essais, de différent type de connexion WiFi, Bluetooth de ma fabrication, j'ai fini par griller ma carte mère. Achat d'une deuxième carte contrôleur. 2 ans après rebelote g

olivdeso
olivdeso

Tu as repris le schéma d'origine. Tu refais à l'identique? Je retrouve les mêmes petits défauts...   Une remarque :Tu.peux utiliser 1 seul quartz au lieu de 2  Avoir 2 quartz de même fr

Images postées dans ce sujet

denis-mgt

denis-mgt

Posté
  • Auteur
Posté
il y a une heure, Captain Flam a dit :

EXCELLENT TUTO CONCERNANT LA REMISE EN ÉTAT DES CARTES EQ6  QUI COUTENT UN BRAS

ENCORE MERCI A VOUS POUR CE TRAVAIL DE TITAN👍

Merci,

ça aider beaucoup. Pour tous astram  possesseur d'une EQ6 en panne électrique au quatre coin du monde.

Ce tuto vie encore il y a des mises à jour régulières.









  • 3 mois plus tard...
mimmo

mimmo

Posté
Posté
Le 01/01/2020 à 16:01, denis-mgt a dit :

Merci, après plusieurs essais, de différent type de connexion WiFi, Bluetooth de ma fabrication, j'ai fini par griller ma carte mère.

Achat d'une deuxième carte contrôleur. 2 ans après rebelote griller par une inversion de polarité.

C'est pour cela que je me suis lancer dans un tel travail.

Une fois qu'on a les plans beaucoup plus facile pour une réparation de la carte contrôleur.

Je fais profiter la communauté.



A suivre.

salut, super travail. malheureusement, il m'est aussi arrivé d'endommager la carte, maintenant lorsque je l'allume, le clavier m'indique l'axe de démarrage.
Peut-être pourrez-vous m'aider à trouver la panne.
Il n'y a aucune marque de brûlure sur la carte.....
Merci
denis-mgt

denis-mgt

Posté
  • Auteur
Posté
Il y a 15 heures, mimmo a dit :
salut, super travail. malheureusement, il m'est aussi arrivé d'endommager la carte, maintenant lorsque je l'allume, le clavier m'indique l'axe de démarrage.
Peut-être pourrez-vous m'aider à trouver la panne.
Il n'y a aucune marque de brûlure sur la carte.....
Merci

Bonjour, mimmo



tout depend de la cause, plusieurs exemples



diagnostique panne:

Carte mère ou raquette.

Vérifier la Synscan sur une autre monture ci elle fonctionne.

Ci elle fonctionne panne sur la carte mère.



"CAUTION...Both Axes No Response"

Suivre les étapes ci dessous.



Raquette Synscan :

  • La raquette n'est pas correctement branchée sur la monture voir câble défectueux.
  • Défaut composant de la raquette SynScan.
  • Défaut connecteur RJ45 Hand Controleur SynScan.

Carte mère :

  • Défaut composant carte mère cause inversion de polarité.
  • Défaut composant carte mère lors d'un faux contact électrique.
  • Défaut connecteur db9 Hand Controleur carte mére EQ6.
  • Défaut d'un ou des driver A3959SLBT.
  • Défaut d'un ou des pic 16F886.

Teste les composants un par un

:up:

mimmo

mimmo

Posté
Posté
Le 31/12/2023 à 11:00, denis-mgt a dit :

Bonjour, mimmo



tout depend de la cause, plusieurs exemples



diagnostique panne:

Carte mère ou raquette.

Vérifier la Synscan sur une autre monture ci elle fonctionne.

Ci elle fonctionne panne sur la carte mère.



"CAUTION...Both Axes No Response"

Suivre les étapes ci dessous.



Raquette Synscan :

  • La raquette n'est pas correctement branchée sur la monture voir câble défectueux.
  • Défaut composant de la raquette SynScan.
  • Défaut connecteur RJ45 Hand Controleur SynScan.

Carte mère :

  • Défaut composant carte mère cause inversion de polarité.
  • Défaut composant carte mère lors d'un faux contact électrique.
  • Défaut connecteur db9 Hand Controleur carte mére EQ6.
  • Défaut d'un ou des driver A3959SLBT.
  • Défaut d'un ou des pic 16F886.

Teste les composants un par un

:up:

Merci pour la réponse, j'ai déjà essayé le contrôleur manuel sur un autre support, et ça marche bien.
donc la faute vient de la carte mère.
J'ai provoqué un court-circuit, en essayant avec les embouts du testeur, sur le db9pin.
et depuis, cela me donne une erreur d'axe de démarrage.
dans ce cas, ne pourrait-il pas s'agir du L2 qui se situe en correspondance avec la broche 1 du connecteur de la carte mère ???
Merci
mimmo

mimmo

Posté
Posté
Le 31/12/2023 à 11:00, denis-mgt a dit :

Bonjour, mimmo



tout depend de la cause, plusieurs exemples



diagnostique panne:

Carte mère ou raquette.

Vérifier la Synscan sur une autre monture ci elle fonctionne.

Ci elle fonctionne panne sur la carte mère.



"CAUTION...Both Axes No Response"

Suivre les étapes ci dessous.



Raquette Synscan :

  • La raquette n'est pas correctement branchée sur la monture voir câble défectueux.
  • Défaut composant de la raquette SynScan.
  • Défaut connecteur RJ45 Hand Controleur SynScan.

Carte mère :

  • Défaut composant carte mère cause inversion de polarité.
  • Défaut composant carte mère lors d'un faux contact électrique.
  • Défaut connecteur db9 Hand Controleur carte mére EQ6.
  • Défaut d'un ou des driver A3959SLBT.
  • Défaut d'un ou des pic 16F886.

Teste les composants un par un

:up:

Bonjour, j'ai testé une tension avec un testeur. aux 2 extrémités de L2 il y a 12 volts. à l'extrémité de C4 indiquée par un point et une ligne rouge, il y a 12 volts, tandis qu'à l'autre extrémité il n'y a pas de tension, on peut donc conclure qu'il n'y a pas de problème dans le circuit L2.

J'ai également mesuré les tensions au niveau des broches de la fiche sur le PCB du moteur. les broches 1 et 2 /12,28 volts, les broches 3 et 4 /4,98 volts, les broches 5 et 6 assurent la continuité de masse.

Avez-vous d'autres conseils pour savoir où prendre les mesures ?
mimmo

mimmo

Posté
Posté
Le 02/01/2024 à 10:44, denis-mgt a dit :



Bonjour,

vérifier ci il y à bien 3.3v en amont et en aval sur L3 & L4



non, il y a 4,98 volts en amont et en aval
mimmo

mimmo

Posté
Posté
il y a 14 minutes, mimmo a dit :
J'ai également testé les tensions sur les broches du circuit intégré U4 et elles correspondent à ce que vous avez décrit 1volt-1,24volt-12volt-12volt.
denis-mgt

denis-mgt

Posté
  • Auteur
Posté (modifié)

Ok pour le 4.98V



il y a un diver qui ne fonctionne plus d'après moi.

vérifier: la température des driver et des pic elle doit être nul à l'arrêt



vérifier:  les PHASE, SLEEP, V.REF des drivers



Modifié par denis-mgt
mimmo

mimmo

Posté
Posté
Merci pour votre patience.
je fais donc les mesures sans connecter le MB au moteur pas à pas.
qu'entends-tu par pics ?
qu'entends-tu par dormir ?
mimmo

mimmo

Posté
Posté

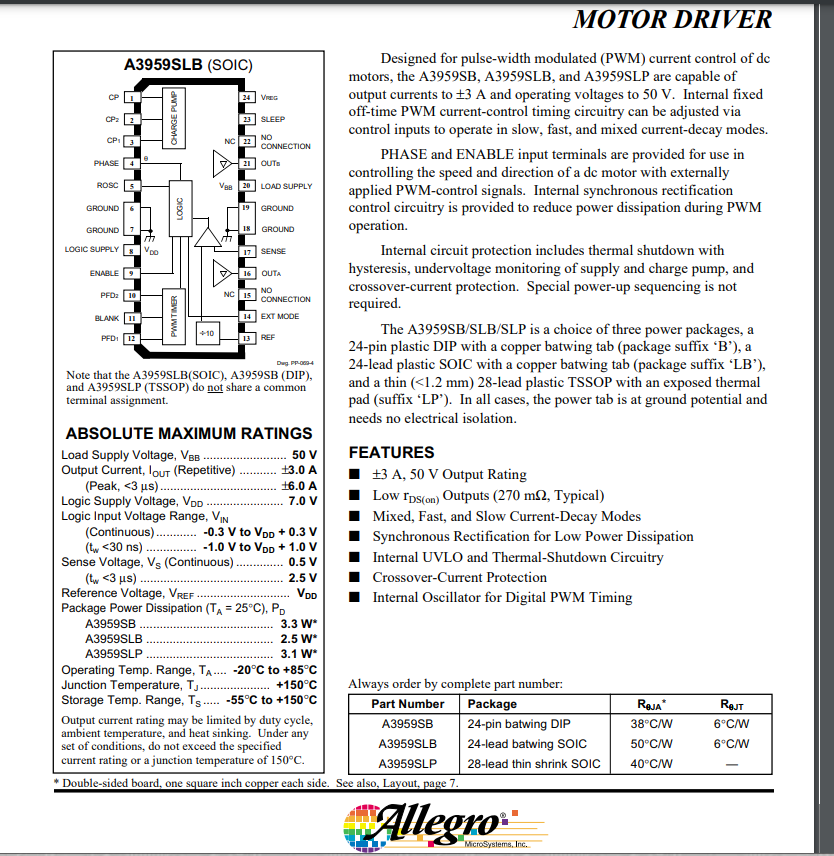

Driver A3959slb

pin come da data sheet



pin 4 phase -0,0 ohm



pin 13 vref- 1,75volt (per tutti e 4 driver)



pin 23 sleep- 0,0 volt, ma mi da impedenza di 20 ohm (per tutti e 4 driver)



tutti i driver sono freddi



pic16f886



pin 1 arrivano +5 volt



pin4 +5volt





i due pic sono freddi



driver a3959slb.png

denis-mgt

denis-mgt

Posté
  • Auteur
Posté

Bonsoir,



32v ≃ sur pin 20 LOAD SUPPLY

14ohms sur pin 17 SENSE

1.71v sur pin 13 REF

5V sur pin 5 ROSC

5V sur pin 4 PHASE



vérifier bien le pin 4 il faut du 5V sur la PHASE

mimmo

mimmo

Posté
Posté

32v ≃ sur pin 20 LOAD SUPPLY      33,4 volt

14ohms sur pin 17 SENSE    1ohms !!!!!!

1.71v sur pin 13 REF    1,75 volt

5V sur pin 5 ROSC      4,8 volt

5V sur pin 4 PHASE    4,8 volt



merci

mimmo

mimmo

Posté
Posté

dans ce cas je ne vois pas d'où vient la panne.



OK, allez, on a essayé, merci, tu as été gentil.
Je vais essayer de relancer quelques soudures, car cette carte a été récupérée et déjà réparée.
au revoir merci
Mimmo
mimmo

mimmo

Posté
Posté
désolé, j'ai lu, je ne sais plus où, que la carte pour eq6 R, dont je joins des photos, selon le réglage des dip switch, peut être installée sur l'ancien eq6. tu en sais quelque chose ??




mimmo

mimmo

Posté
Posté
Il y a 21 heures, denis-mgt a dit :

Buonasera,

sì, ce l'ho sulla mia





Grazie, potresti dirmi dove l'hai acquistata?

mimmo

mimmo

Posté
Posté
bonjour, désolé puisque ma télécommande a le connecteur à broches db9,
 et la carte a le rj45,
connaissez-vous la correspondance des broches pour pouvoir faire un câble adaptateur ?
Merci
mimmo

mimmo

Posté
Posté
Bonjour, je demandais pourquoi un détaillant italien,
 et FLO en Angleterre m'avaient dit que la carte,
 était fournie comme sur les photos postées sur leurs sites internet, donc sans câble RJ45.
Merci
