Zwo ASI 294 MC Pro + correcteur de coma

[Phil49]

Bonjour à tous,



J'attends le beau temps pour utiliser mon matériel et mon boitier ASiair Pro pour relier mon écosystème : Skywatcher 200/1000 + Zwo ASI 120MM Mini (autoguidage) et Zwo ASI 294 MC Pro (pour imagerie) + correcteur de coma pour lequel je vérifie encore les pre-requis, mais je pense fortement au TS Optics Maxfield...



Je souhaitais juste valider, quand je passerai commande, que je dispose de tout pour photographier soit avec mon APN Nikon D7000, soit avec ma Zwo ASI 294.



En attendant mon boitier ASIair j'utilise mon APN Nikon D7000 donc j'aurai besoin d'une bague M48 en lieu et place de ma T2 dana un premier temps.

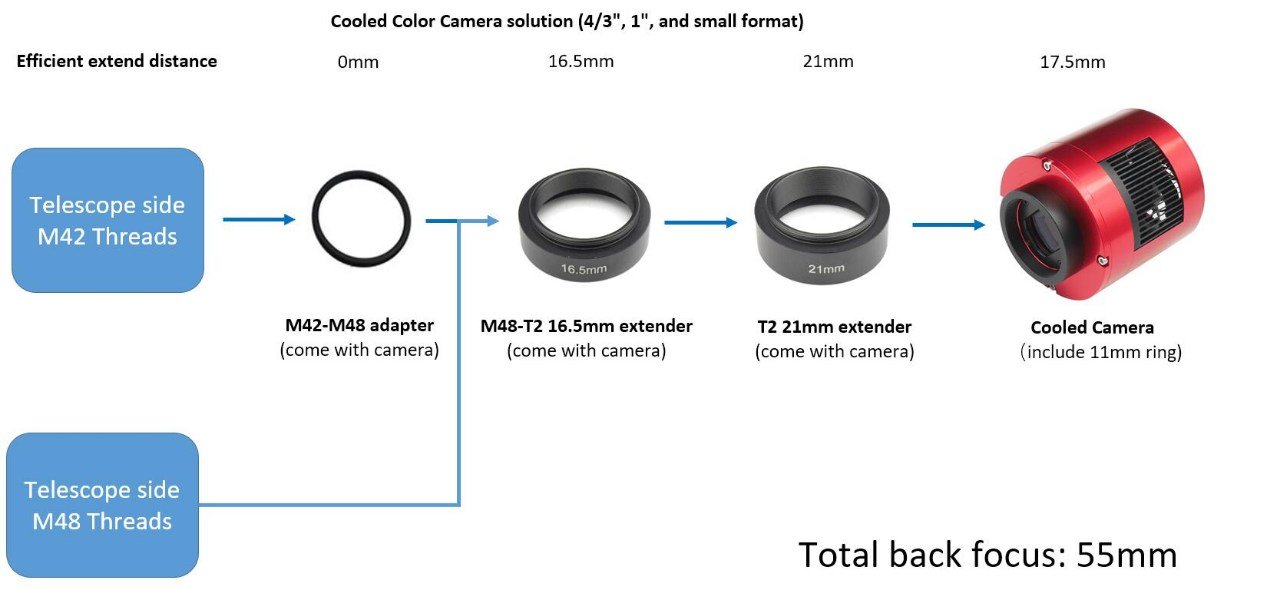

Par contre, si j'ai bien tout lu, la 294 MC Pro nécessite un backfocus de 55mm (voir diagramme Zwo ci-dessous) :





Manifestement tous les éléments nécessaires pour respecter ce backfocus sont livrés avec la camera ce qui est génial.



Je souhaitais juste savoir si l'adaptateur M42/M48 au début du diagramme permettait bien la liaison physique avec le correcteur de coma respectant ainsi le backfocus ?



Pour l'APN, j'ai cru comprendre qu’une bague Skywatcher M48 (Nikon bien sûr) permettrait également de respecter le backfocus avec mon Nikon D7000, est-ce bien le cas ?

Normalement on a 46,5 (D7000) + 8,5 (Bague Skywatcher) = 55mm car la bague Skywatcher apporte bien les 8,5 contrairement à d'autres marques.



Merci d'avance pour vos confirmations



Bien amicalement,



Philippe

[bou-fon]

Hello



Sauf erreur, le backfocus t est imposé par ton correcteur de coma et pas l inverse.

 ex sur mon correcteur SW, pour mon 200/1000, j ai un backfocus de 55mn

mais sur mon correcteur TSFLAT pour ma lunette TS optic le backfocus est de 123mn



ce que je veux te dire c est que le backfocus n est pas imposé par ta camera mais par le correcteur utilisé (à voir dans les docs de ton correcteur)



Phil

[jeffsimo]

+1



Il faut vérifier le backfocus préconisé pour ton correcteur. Le modèle que tu cites semble bien marcher à 55mm.



JF

Modifié 12 janvier 2020 par jeffsimo

[Phil49]

il y a une heure, bou-fon a dit :

ce que je veux te dire c est que le backfocus n est pas imposé par ta camera mais par le correcteur utilisé (à voir dans les docs de ton correcteur)



Bonjour,



Et merci pour cette précision !



Je ne savais pas que c'était effectivement le correcteur qui prenait le pas sur l'imageur !



Mais dans ton cas, par curiosité intellectuelle, car je me suis aussi posé la question par rapport à mon couple camera/correcteur de coma, comment résout-on cette différence de backfocus si les deux ont des pré-requis différents ?



Philippe

[bou-fon]

la camera n a pas de pre requis de backfocus. les 17,5mn sont la distance entre le plan de l imageur et le bord physique de ta camera



le backfocus est la distance necessaire entre ta lentille correctrice (correcteur de coma ..) et le plan de l imageur (ta cam)





dans ton exemple, quelque soit ton correcteur, il te faudra faire le calcul suivant:

backfocus de ta lentille correctrice (ici 55mn pour ton ex de correcteur)  - 17.5mn (distance entre le plan de ton imageur et le bord physique de ta camera) = longueur de bague que tu dois ajouter (ici 37.5mn)



dans mon cas, entre les 2 correcteurs, je rajoute des bagues pour arriver à la bonne dimension suivant ce que je choisis comme instrument



Modifié 12 janvier 2020 par bou-fon

[Phil49]

il y a 3 minutes, bou-fon a dit :

la camera n a pas de pre requis de backfocus. les 17,5mn sont la distance entre le plan de l imageur et le bord physique de ta camera



le backfocus est la distance necessaire entre ta lentille correctrice (correcteur de coma ..) et le plan de l imageur (ta cam)





dans ton exemple, quelque soit ton correcteur, il te faudra faire le calcul suivant:

backfocus de ta lentille correctrice (ici 55mn pour ton ex de correcteur)  - 17.5mn (distance entre le plan de ton imageur et le bord physique de ta camera) = longueur de bague que tu dois ajouter (ici 37.5mn)









Je comprends...

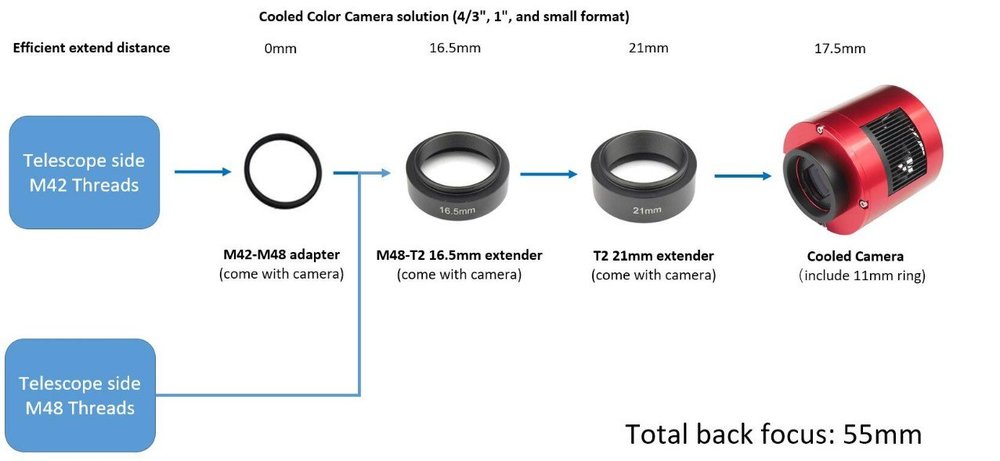

Pour autant, Zwo (comme d'autres marques je suppose) indique bien en bas à droite de sa propre doc dont j'ai ajouté la capture écran : "Total back focus : 55mm" !

C'est là que l'on peut penser à tort quand on ne connait pas trop le principe, que la camera a besoin de ce back focus...

Pourquoi dès lors indiquer cela si la camera n'a pas besoin de ce back focus ?

Car Zwo ne sait pas quel adaptateur va se trouver en face !?

Juste par curiosité intellectuelle...



Philippe

[teko38]

Bonjour

Ce backfocus de 55 mm est standard pour les apn canon apsc

Soit 44 mm pour le plan mécanique canon apsc + 11 mm pour une bague T canon apsc total 55 mm

Zwo a donc proposé un montage pour ce backfocus en remplacement d’un apn et sa bague T

Mais c’est bien le correcteur qui impose le backfocus

En cas d’ajout de filtre il faut ajouter 1/3 de l’épaisseur du filtre

Daniel

Modifié 12 janvier 2020 par teko38

[Phil49]

Bonjour Teko,



Un back focus universel en quelque sorte...



Pour le filtre justement, j'ai acquis un filtre anti-PL, un Optolong L-Pro en 2'' et je pensais le placer sur le filetage à l'avant du correcteur de coma.



J'ai posé une  question ce week-end par email à cet effet au site marchand avant achat, car je n'ai pas de certitude, mais comme le correcteur est en 2'', qu'il dispose d'un filetage à l'avant, je suppose cela doit convenir ?



Donc si ce filtre ce situe à cet endroit, dès lors il n'intervient plus dans l’empilement des 55mm pour le back focus qui commence à la surface du correcteur (ou plan focal ?), nous sommes bien d'accord ?



Bien amicalement,



Philippe

[teko38]

Bonjour

Effectivement si le filtre est en avant du correcteur ne pas en tenir compte dans le calcul

Daniel
