Jorris
Jorris

Petit test ce soir, le gosse c'est fait la main. Ça y est, il sait ; pointer un objet (ça reste difficile avec ce viseur), se servir des freins, faire la Map, recentré l'objet dans le champs.

Jorris
Jorris

2 aller retours 😁 J'ai la bête

AstroSylv1
AstroSylv1

attention aux yeux

Images postées dans ce sujet

lyl

lyl

Posté
Posté (modifié)

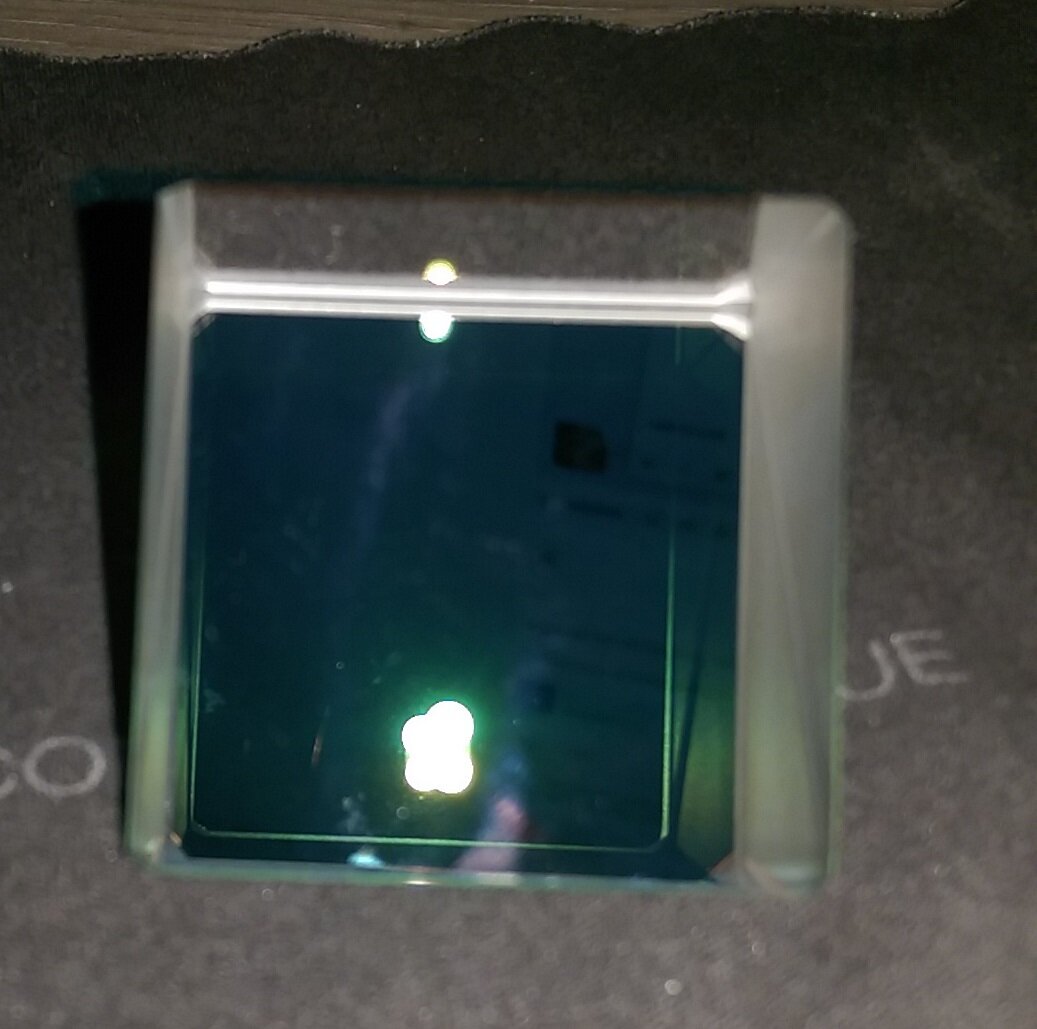

J'ai mis la main sur quelques beaux prismes pour renvois coudés.

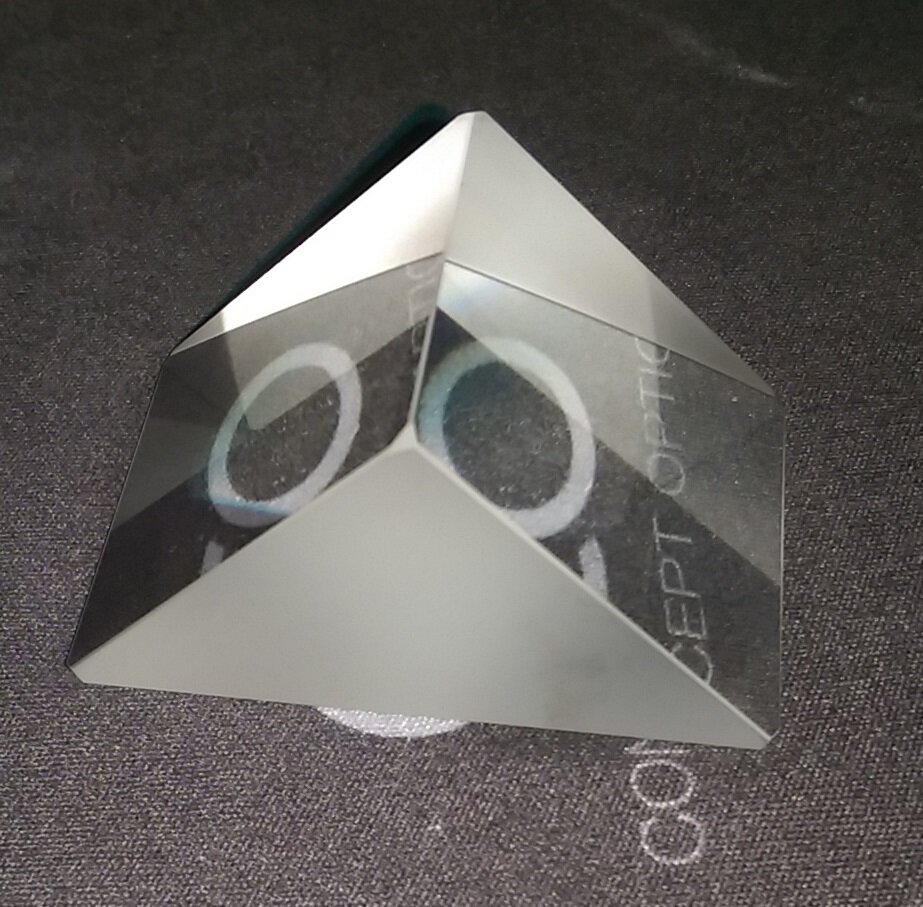

Un 34.5 de côté, origine Orion deluxe, multi-traité, je l'avais changé pour cause de traces il y a quelques années. J'ai trouvé le moyen de le nettoyer des marques de colle.

Vérifié, c'est de l'équivalent Bak4, origine Chine. La qualité est : supérieure.

IMAG0809c.jpg.8709a969ec904d885b1538bc8b0e689a.jpgIMAG0810c.thumb.jpg.6ebf91919f9a484d3b9991ac842764fe.jpg

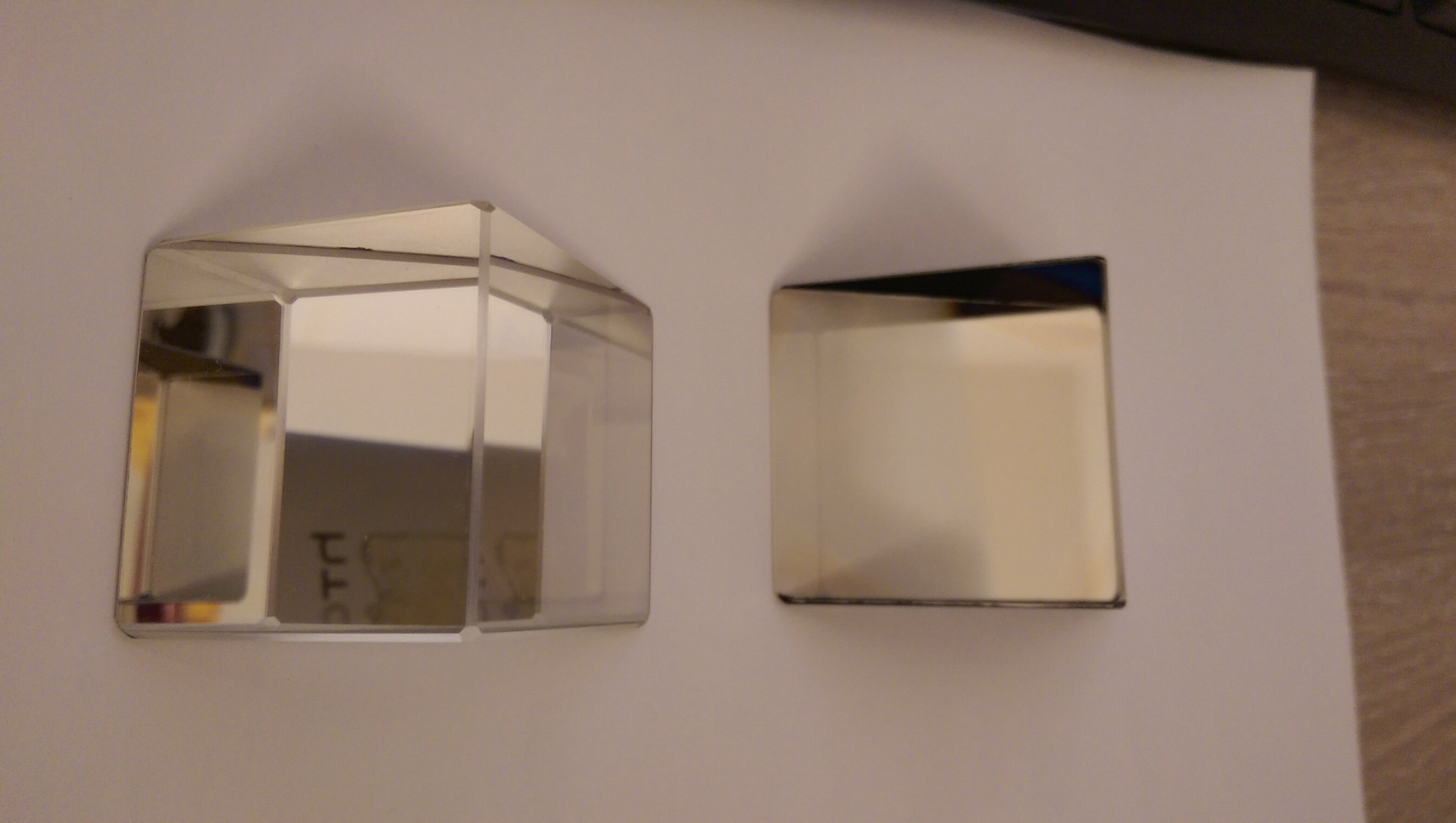

Les deux qui suivent proviennent d'une revente eBay, abandon de commande militaire russe : usine GOMZ du Tartastan, qualité optique Zeiss.

Le plus petit (à gauche en fait : parallaxe de la photo) fait 40mm de large sur 39mm, l'hypoténuse est aluminiée + protection.

Le plus grand est un 45x45x65 noirci sur les côtés.

IMAG0838p.thumb.jpg.9ac0bdb23dc5923655efeaa7c548cef1.jpgIMAG0828c.jpg.d2858cea6ea6dcfcdd5e211f638768c5.jpg

Les aberrations de la lentille du laser sont reproduites fidèlement, pas d'astigmatisme, c'est parfaitement rond. Haute transmission (probablement > 98.4% sur la plage 440-680nm)

IMAG0829c.thumb.jpg.cebcd19a7bcdb72e24c139837f351380.jpgIMAG0831c.thumb.jpg.84e232dccc77b71f6d44fc1783f7863a.jpg

Les traitements sont multi-couches 5 sûr, probablement 7 couches)

IMAG0839bbar-c.jpg.8154b21a9b980264f2b8ca592bd49f13.jpgIMAG0839bbar-small.jpg.827adfb44997c2911651de04bbd063d0.jpg

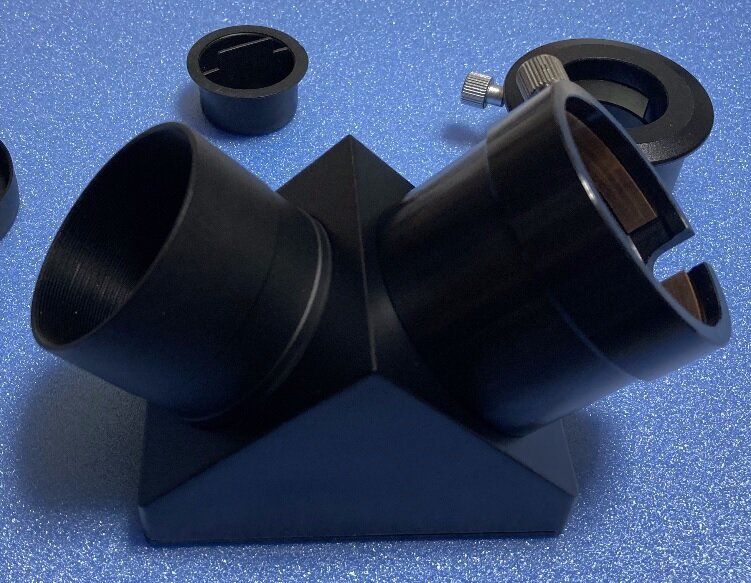

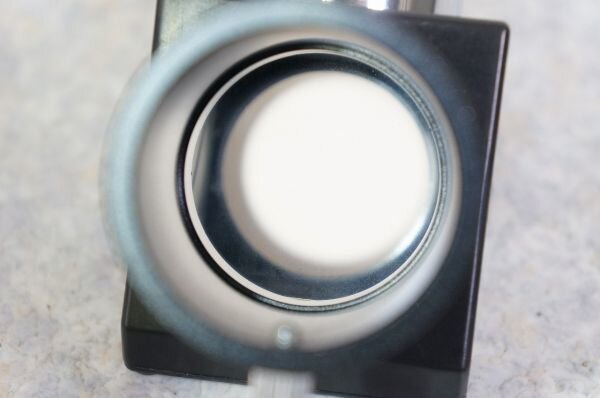

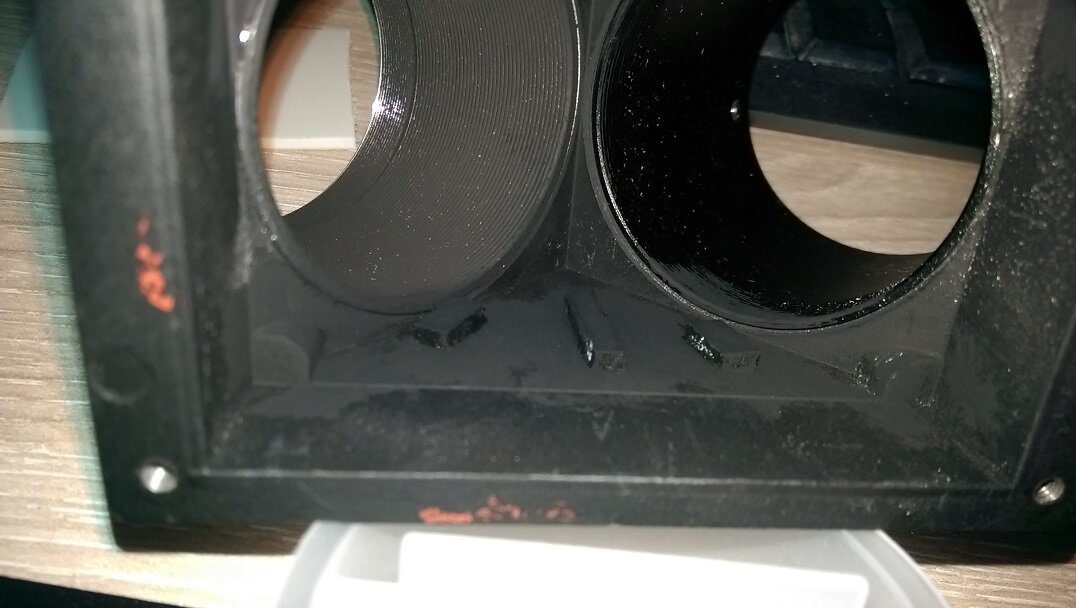

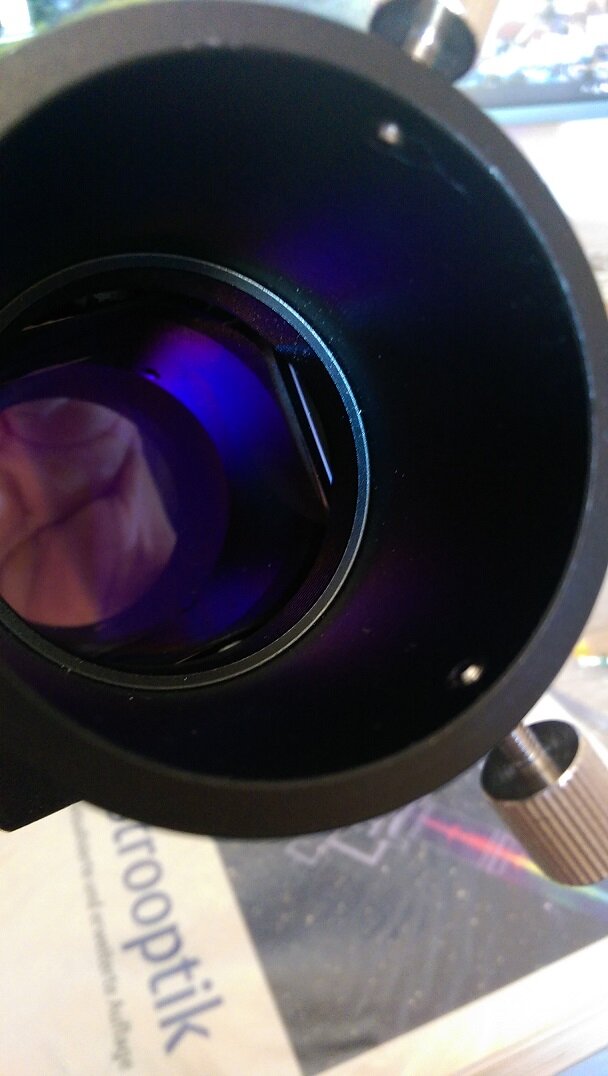

J'ai monté un prisme d'un premier achat dans un renvoi coudé géant : tout simplement fabuleux. Rien à voir avec le miroir qui équipait le RC avant l'opération.

IMAG0822c.jpg.26b64aa902d6e7d7c6e27c0ddfbf5548.jpgIMAG0826c.thumb.jpg.99a5045e9bf974d48069895b3e5e2e8a.jpg

Me contacter, attention, pour les prismes russes, c'est pas gratuit.

J'ai trouvé une cellule pour un des deux gros et le petit est à priori réservé pour astrothierry avec le rc de droite.

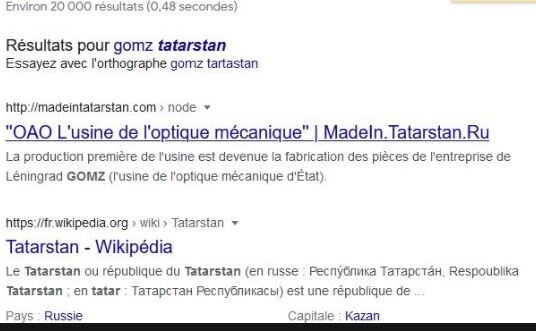

Tartastan.JPG.49373e43469c17caba23c20d6a10f954.JPGi-img751x583-1639578333hudg9l202574.jpg.dcd3f93120d9062f467605eac743bdd3.jpgi-img600x398-1639392640u2qv8q7242.jpg.f5995cf941784d8b87ac3a991d5aed4e.jpg

Modifié par lyl
  • J'aime 1
lyl

lyl

Posté
Posté (modifié)

Probablement dispo fin Janvier début Février, c'est évidemment introuvable donc ç'est difficile de les décrocher à prix raisonnable.

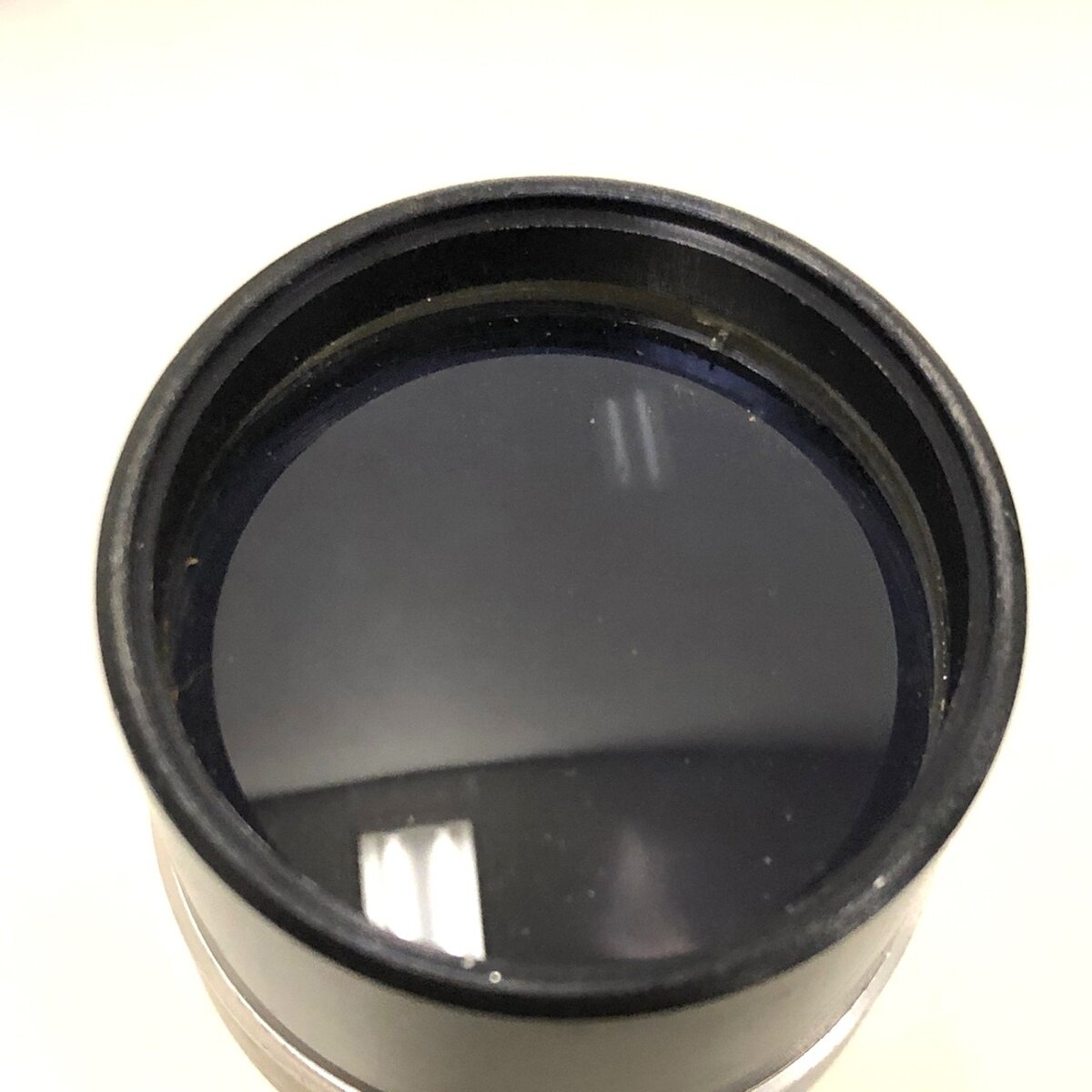

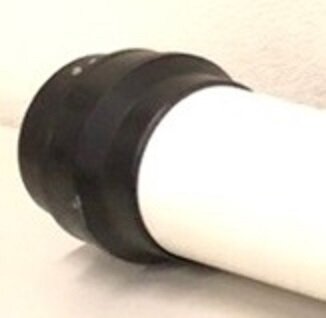

The Planet Killer, l'originale en cellule tulipe. Je ne sais pas si @Astropleiades l'a dans cette version (je voyais pas avec le pare-buée). En tout cas la sienne est terrible !

Planet-Killer_.jpg.79c5a24c17aa6df7fef12dfddb880160.jpgi-img1200x1200-1639278072hrayiv280341.thumb.jpg.758f12764d635f66639610769a059034.jpgBaffled.jpg.1f0127752f0be316014f2bf9c8f47e4c.jpgi-img1200x1200-16392780720ktrfr280341.thumb.jpg.f2e915bb8047aa6e65a28811e59fb454.jpg

Modifié par lyl
recadrage et souvenirs
  • J'aime 2
lyl

lyl

Posté
Posté
il y a une heure, Jorris a dit :

Bon petit lot 24.5 ici

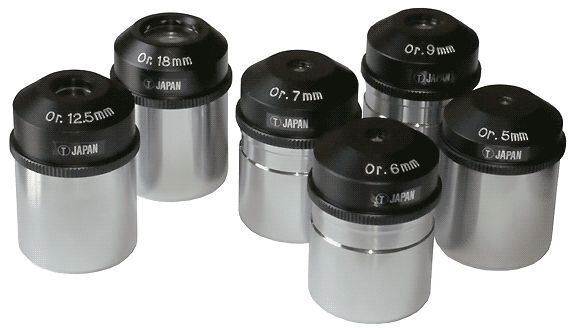

Dommage que l'image des orthos soit avec le capot dessus, il est essentiel de voir le diamètre du verre côté oeil pour déterminer si ce sont des vrais orthos Abbe.

Jorris

Jorris

Posté
Posté
Il y a 8 heures, lyl a dit :

Dommage que l'image des orthos soit avec le capot dessus, il est essentiel de voir le diamètre du verre côté oeil pour déterminer si ce sont des vrais orthos Abbe.





Ah ouai, on peu voir ça comme ça lyl ?

lyl

lyl

Posté
Posté (modifié)

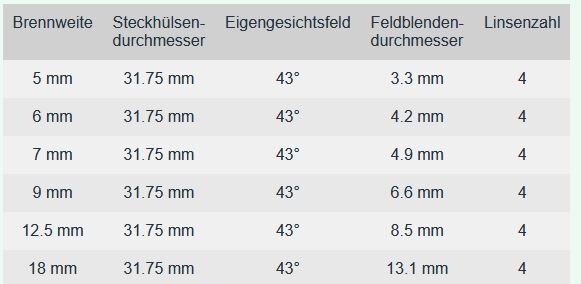

Les orthos Tani ont 0.6mm (le minimum) d'épaisseur de cellule pour les petits (5 à 9mm) et ~0.8x la focale pour le relief d’œil.

l'ouverture nécessaire à f/D élevé est de 43/57.3 *  0.8 * focale

exemple : pour le 7mm ->  ~4.22mm de diamètre. A f/D "court", ils sont donnés pour fonctionner à f/4 minimum, il faut gérer le cône d'entrée.

Citation

Wegen der hohen Korrektion können diese Okulare bis zu einem Öffnungsverhältnis von 1 : 4 verwendet werden.

En raison de la correction élevée, ces oculaires peuvent être utilisés jusqu'à un rapport d'ouverture de 1: 4.



(Bon faut pas déconner, ça marche mais au centre du champ, l'aberration sphérique tient le coup mais pas l'astigmatisme, à f/4 c'est équivalent à 20% du champ, soit un confetti à 25cm..., c'est vrai pour l'ortho HD sorti plus tard, lui il tient la route mais il a d'autres soucis pour le bord : inexploitable au-delà de 38° de champ pour les focales au-dessus de 12.5 ou 18mm suivant l'âge de l'observateur ou obligé de passer en binoculaire derrière un OCA)



Ça fait ~6.16mm.  Plus la marge de sertissage et le petit plus de confort (et gérer le rebord métallique surtout du 6mm et du 5mm) ...



En gros le diamètre visible de la lentille est proche de la focale : sinon l'oculaire n'est pas un Tani car il ne satisfait pas au critère annoncé de f/4.

Dans la pratique, c'est devenu un critère de confort et d'exploitabilité en combinaison avec le Volcano top quand ils sont en 1"1/4.



--------------------

Un peu d'histoire des orthos. (à consolider ailleurs sur le club)



Les oculaires plus récents de Vixen (et d'autres) sont des plössls symétriques, ensuite c'est devenu les NPL de Vixen

Ainsi l'a dit Aki Saito, ancien président de Vixen Optical Co., Ltd.

Citation

Il existe divers types orthoscopiques, tels que le type Abbe, le type Plössl et le type achromatique Ramsden, qui sont vendus en tirant parti de leurs caractéristiques. Même dans les oculaires Vixen, la production de type Abbe est limitée à cet oculaire de 24,5 4 mm et à l’oculaire mis à l’échelle de réticule OR-12.5 31,7, en particulier de 4 mm si une commande spéciale est incluse.

Aki-Saito-Ortho-Abbe.txt

Chez Vixen (les plus récent "ortho" simple circle V), seuls le 4mm en 24.5 et le 12.5mm en 31.75 pour réticule de précision sont des orthos Abbe.  Et encore, en fait, ce sont des Mittenzwey-Abbe en BK7-F3, seulement deux verres, re-créés par Nikon.

Nikon proposant la série plus grande à prix plus élevé pour ses propres réfracteurs.

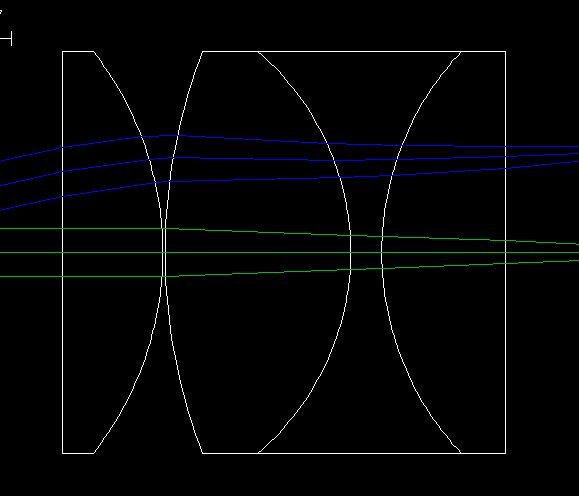

Le Nikon OMA "Ortho Mittenzwey-Abbe" ou "colo-eye : oeil qui roule", oculaire sans image fantôme centrale. (grâce aux fortes courbures et à la face ciel plate)

OMA (45°/42° utilisables) et ortho-HD (42°/38° utilisables) : des formules issues des calculs de Moritz Mittenzwey

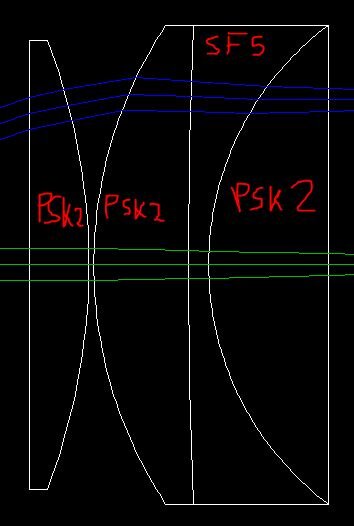

Nikon-OMA.JPG.ab8f5cd7eee6f0cea64c2d2de205648d.JPG  ortho-HD.JPG.c47cf30013f89040318beb6744d3532f.JPG

Le terme œil qui roule est du à la courbure de champ assez forte mais un peu moindre que celle du HD qui est la version révisée en verres plus lourd : PSK2-SF5.

Le soucis c'est que l'OMA original est, certes très pur du point de vue correction couleur, mais ne tolère pas le f/D 4, Thomas Back les appréciait à f/8 comme probablement les meilleurs au monde° (le traitement anti-reflet Nikon et le reflet/ghost central quasi inexistant sur le Mittenzwey-Abbe en sont les raisons). Il ne sont pas construits en dimension "large" par rapport à la focale. La dimension du verre d’œil est plus petite.

De même pour les ortho de type plössl, qui eux ont un relief d’œil plus court et ne vont que "péniblement" à 5mm (quasiment inexploitable)



Pour cette raison, les Tani orthos sont les plus prisés : il a pensé au confort même sur les focales les plus petites. Le passage en 31.75 lui a donné l'idée de changer la cellule pour du Volcano Top, afin de faciliter le positionnement de l’œil. 60ans de carrière en restant au top pour l'équipe de 5 personnes de Sense Tani qui commandait ses optiques chez Ohi Optical, le plus renommé des fabricants d'optiques d'oculaires au Japon avec Nikon et Pentax.



D'avis général de plusieurs de mes connaissances, le passage de 24.5 à 31.75 a tué pas mal de série d'oculaire de petite focale.

Certaines marques ont essayé de s'en sortir en intégrant des barlows sans trop d'effort et utilisé les versions 7.5 et 10mm pour la partie oeil mais ceci les a coulé car c'est une catastrophe au niveau contraste : la barlow courte en est la cause. Il vaut mieux du format 24.5 pour les 6, 7 et 9mm que de prendre les succédanés en 31.75.

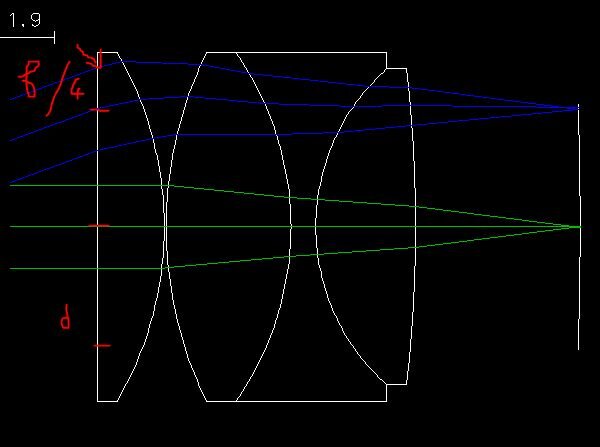

Tani-0.8.JPG.b941d4647336397192867df62780d923.JPGTani2.JPG.576be842c5b26c19fd9a388c394d11b6.JPG




° : c'est valable sur une lunette à f/D8, et surtout quand on maintient l'image bien centrée. Sur les f/D 10+ les Abbe purs à 4 verres sont largement les meilleurs quand ils sont bien fait.

C'est un oculaire difficile à réaliser correctement, surtout un triplet assymétrique à 3 verres différents c'est une plaie pour le traitement anti-reflet "hard" ou chaud à plus de 200°. Nikon utilisait des colles de dernière génération, c'est la raison qui font que l'OMA a été le meilleur pour le contraste dans les années 1970, jusqu'à ce que Zeiss sortent les ZAO au lanthane et d'autres s'améliorent comme Meade et les ortho RG.

Les traitements AR mono et multi-couches, les problèmes des colles organiques était un bourbier. L'invention de la colle qui durcit aux UV est autant une révolution que la maitrise des "basses températures" pour les traitements AR.



Un Tani bien fait en 24.5 bonnette coupe avec les petits escaliers centraux restent le meilleur pour du vintage, hormi Zeiss qui est hors compétition avec les orthos "bronze" calculé pour f/10+ et traité AR T3M. Le volcano top en 1"1/4 est le choix suivant et devient équivalent pour 12.5mm de focale et plus. Bien entendu, il peut y avoir quelques faiblesses dans les séries mais ce n'est jamais décevant. Il y a aussi les pentax qui ont des Abbe, traité multi-couches SMC mais ils ne m'ont pas laissé un souvenir inoubliable.

Modifié par lyl
  • J'aime 3
astrocg

astrocg

Posté
Posté
Il y a 23 heures, Jorris a dit :

Salut le club, bonne fêtes a tous.

Je cherche un chercheur antique en laiton, avec les support.

Pour installer sur ma vieille lunette, ci quelqu'un a ça qui traîne, ça m’intéresse.

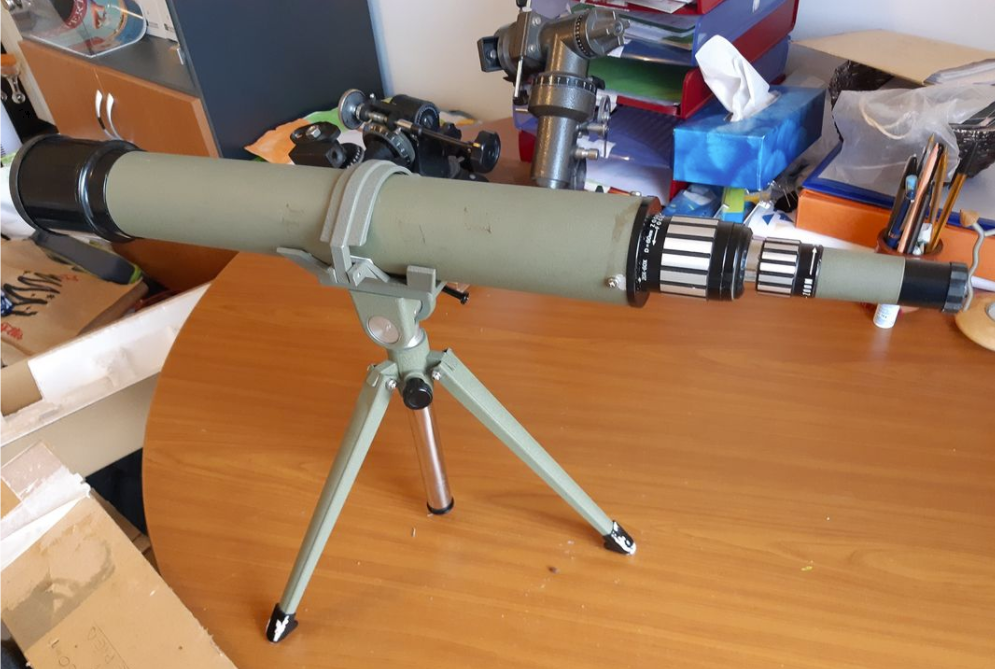

Regardez ça, elle est intéressante cette longue vue

70 euros

Je vois bien 50/60mm de diamètre



https://www.leboncoin.fr/image_son/2083629139.htm

et ce chercheur ne ressemblerait pas à ce que tu cherches?

https://www.leboncoin.fr/sports_hobbies/2060452577.htm

Jorris

Jorris

Posté
Posté
il y a 13 minutes, xs_man a dit :

Une belle Perl Vixen 90/1000 et sa monture pour 300 Euros :



http://www.astrosurf.com/annonces/ventes/vixen-90-x-1000-r23116/



Albéric



Une vrai photo d'illustration d'anneaux de Newton !

il y a 21 minutes, astrocg a dit :

et ce chercheur ne ressemblerait pas à ce que tu cherches?

https://www.leboncoin.fr/sports_hobbies/2060452577.htm



Non, j'ai dans le meme genre un Unitron 10x40 d'avances.



Mais il est Blanc !



Je pourrais repeindre la lunette en blanche, ca lui donnerai un ere semi-moderne, ca peterais bien mais ...



Ou alors je trouve une petite théodolite pour servir de chercheur.



Ca renderais bien aussi.

JMDSomme

JMDSomme

Posté
Posté
Il y a 2 heures, xs_man a dit :

Une belle Perl Vixen 90/1000 et sa monture pour 380 Euros :



http://www.astrosurf.com/annonces/ventes/vixen-90-x-1000-r23116/



Albéric

Salut.

Sur l'annonce en lien il n'y a pas le prix ni aucune indication pour contacter le gars:  il faut être membre du forum pour avoir accès à ces infos ?

C'est tentant cet engin pour mater les planètes depuis le jardin ! Et elle a l'air belle... sauf que "prendre sur place" c'est ou?

JMDSomme

JMDSomme

Posté
Posté
il y a 2 minutes, Great gig in the sky a dit :


Dans le 71. :)

Merde..... c'est bien loin du 30....

C'est près de chez toi ?

JMDSomme

JMDSomme

Posté
Posté
à l’instant, Great gig in the sky a dit :



Ah pas du tout, je suis encore plus loin que toi ( Bretagne , le paradis des astronomes :D) ! :)

Re-merde alors... je t'aurais bien demandé de la récupérer pour moi 😉

En échange d'un (bref) séjour dans mon paradis à moi :)!pomoi!

  • Comme je me gausse! 1
JMDSomme

JMDSomme

Posté
Posté
il y a 46 minutes, macfly51 a dit :



Peut-être que quelqu'un pourrait te rendre ce service ? ;)

Aaah !

Il a l'air bien ce tube non ?

C'est près de chez toi ?

EDIT: j'avais pas pigé le lien  souligné, c'est une super idée ce topic!

J'ai plus qu'à m'inscrire sur  Astrosurf pour avoir contact avec le vendeur... 🙂

Edit... je suis déjà... inscrit sur Astrosurf... l'âge est un naufrage!

Je laisse la nuit me porter conseil: c'est un gros bébé et je vais bientôt devoir pousser les murs, mais c'est tentant j'imagine qu'en visu planétaire ça doit être très cool ce genre de lunette ?

Erwan73

Erwan73

Posté
Posté
Il y a 13 heures, JMDSomme a dit :

Re-merde alors... je t'aurais bien demandé de la récupérer pour moi 😉

En échange d'un (bref) séjour dans mon paradis à moi :)!pomoi!

Hello



Je connais le vendeur pour lui avoir déjà acheté une lunette. Je ne suis pas très loin de chez lui (100 Km). Peut-être qu'il serait d'accord pour faire un bout de route vers moi?

A suivre.



Bonne fin d'année à toutes et tous.

Erwan

JMDSomme

JMDSomme

Posté
Posté

@Erwan73 merci pour ta proposition!

Je prends une décision et te passe un mp si ça le fait (va me falloir accord de Madame... cf. encombrement de la maison 😉)

Alhajoth

Alhajoth

Posté
Posté
il y a 37 minutes, JMDSomme a dit :

@Erwan73 merci pour ta proposition!

Je prends une décision et te passe un mp si ça le fait (va me falloir accord de Madame... cf. encombrement de la maison 😉)



J'étais hier à proximité immédiate du vendeur, et j'ai dû renoncer à cause du contenu de tes parenthèses...

JMDSomme

JMDSomme

Posté
Posté
Il y a 2 heures, Alhajoth a dit :



J'étais hier à proximité immédiate du vendeur, et j'ai dû renoncer à cause du contenu de tes parenthèses...

Je te MP 😉
