Fixation de viseur point rouge

[choco]

Bonjour, on trouve sur la toile des viseurs "point rouge"

(ou "point vert", voire les deux comme le modèle en pièce jointe)

Pour quelques dizaines d'€ ( - de 20€ ici)

Mais sans la fixation qui s'adapterait aux supports de chercheurs courants.



Elle est disponible à présent pour une dizaine d'€ en cherchant bien.



Mais voici ma meilleure solution bricolage du moment, après diverses approches:

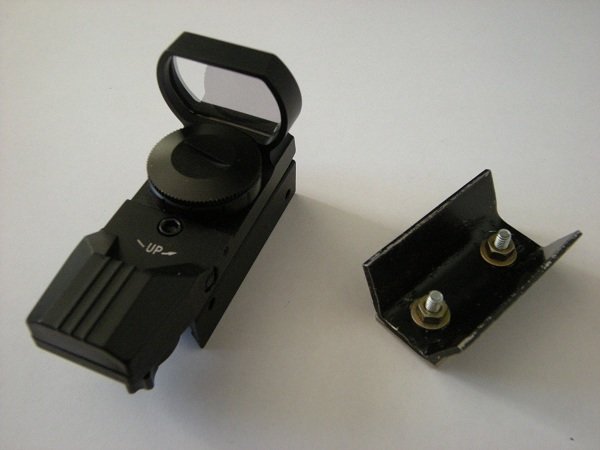

Une tôle pliée, sur laquelle est simplement vissée une tôle plate.



[Fred_76]

J'utilisais juste une bande Velcro adhésive sur un Telrad bien plus gros et lourd, sans aucun problème. Avec un tube acier, on peut aussi coller des petits aimants permanents sous le chercheur. Cela dit, le Telrad est bien plus facile à régler que ton viseur, donc ma solution était très suffisante. Il suffit juste de tourner à la main 3 petites vis très accessibles.



Avec ton viseur, le réglage (alignement de son axe de visée avec l'axe optique du télescope) est difficile (utilisation d'une petite clé Allen), surtout dans le noir. Ta solution assure une certaine stabilité, c'est vrai par rapport au Velcro/aimant, mais il faut de toutes façons refaire le réglage régulièrement.

[choco]

Oui, mais les petites vis sont le seul inconvénient de ce genre de chercheur.

lorsqu'il est bien fixé, il ne se dérègle pratiquement pas !

A l'origine, ils sont conçus pour être montés sur des pistolets ou des carabines:

Ils ne se dérèglent pas à chaque tir...



Et puis, il faut l'utiliser comme un pointeur "rapide".

sur plusieurs de mes instruments, il est accompagné d'un chercheur classique, redressé ou non,

pour le pointage plus fin.



Et à ce prix, j'ai remplacé tous mes pointeurs "plastique" qui m'avaient à l'époque coûté plus cher.

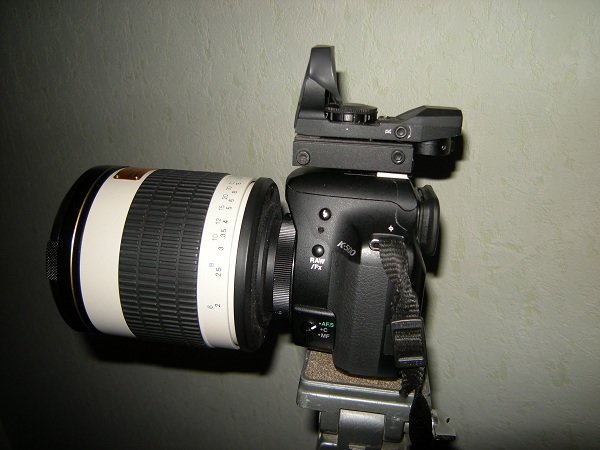

Dernièrement j'en ai aussi adapté un sur le support de flash de mon reflex.

Ici un Pentax avec un objectif 500/F6.3 Samyang .

Mais il se monte aussi sur le canon350D.

Essayez  ainsi de pointer quelque chose sans, puis avec : c'est vite adopté !

[le Nordiste]

Pentaxiste comme Toi, j'ai eu la même idée du viseur point rouge mais comment ne pas faire de courts circuits entre les contacts de la griffe porte flash ?

L'objectif de la photo , est un catadioptrique ?



[Le Den]

Bonjour, pour ma part j’ai commandé le support en Chine. Pas de retouches entre deux montages.


Regarde ce que j'ai trouvé sur AliExpress
http://s.aliexpress.com/RzMBvqAR

[choco]

Pour le Nordiste,

 C'est un catadioptrique, acquis à vil prix en brocante (mais avec champignons, donc démontage et nettoyage)

J'ai également le 500/F5.6 d'origine Russe, plus piqué, plus ouvert, mais 2x plus lourd ! (Un tank !)

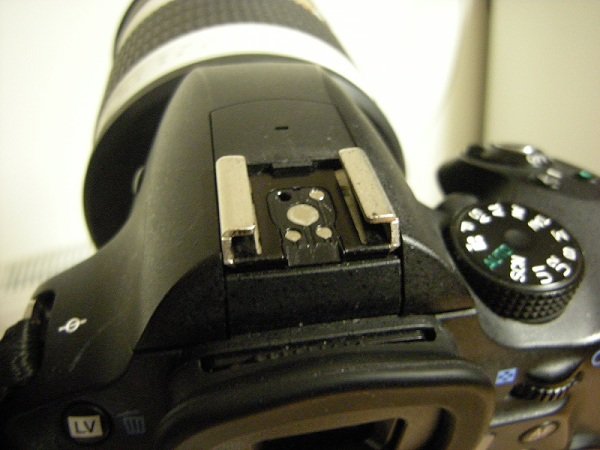

Si l'on examine de près la griffe du Pentax K500 ou du Canon 350D, les contacts sont légèrement en retrait et ne touchent rien.

Après vérification, les contacts sont en retrait sur tous les Réflex de moins de 40 ans,

que ce soit Canon, Nikon, Minolta, etc....

Voir les photos.



Pour Le Den,

J'ai acheté il y a peu le mème modèle chez Ama... autour des 10€, parce qu'il est

un peu plus surélevé que certaines de mes réalisations "trapues".

Sur certains tubes c'est plus pratique, sur d'autres je préfère avoir le pointeur au plus près du tube:

ça m'évite de le démonter lors d'un transport.

Mais à ces tarifs, c'est vraiment abordable !



[le Nordiste]

Pour ma part je dispose d'un SIGMA catadioptrique 1:8 600mm - il doit avoir au moins 40 ans car inconnu du SAV actuel-il me semble un peu mou.

Sur mon K70 les contacts de la griffe sont effectivement un peu sous le niveau mais si peu que je n'ose pas me risquer à réaliser une semelle métallique.

[choco]

Je pense que c'est sans risque de toute façon, mais en cas de doute,

un morceau de "scocth" ordinaire collé sous l'adaptateur pourraient rassurer.



Pour joindre le geste à la parole: je viens de faire l'essai, d'extraire et remettre 10 fois de suite

le viseur sur la griffe, et le scotch transparent n'est même pas rayé !



Peut-être même que ce genre d'adaptateur se vend pour la photo animalière, c'est à voir.

On trouve facilement des vis 1/4" munies d'une plaquette tout métal à fixer sur support de flash.

[alinthda]

Pour info, je fais aussi du tir sportif, ce type de viseur "holo" est prévu pour être monté sur des rails picatinny ou weaver. Tu peux trouver pour quelques euros sur la toile ces rails en vente libre et les travailler pour te faire un système d'accroche. Ils sont généralement en alu

[choco]

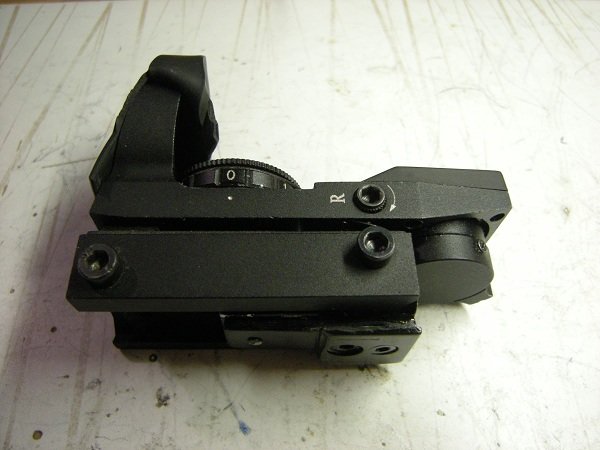

Bonjour, j'en ai commandé un suit au post de alinthda, recu à midi,

et limé tout à l'heure: il passe très bien et n'a coûté que quelques €.

(et de bons coups de lime, un peu de bombe de peinture noire.)

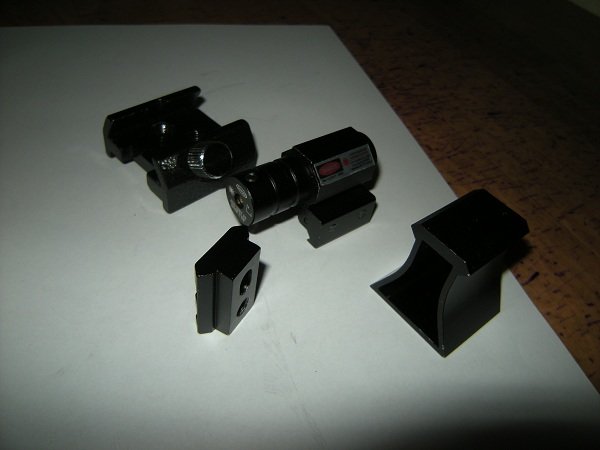

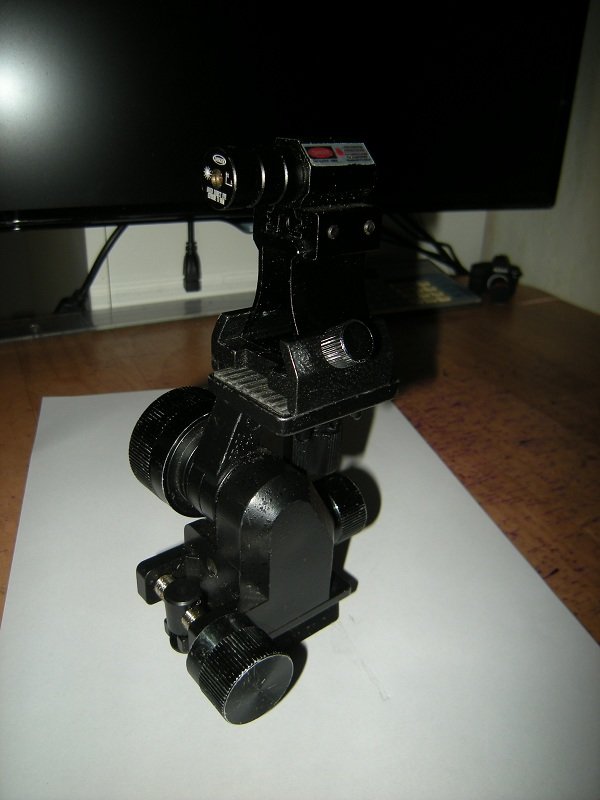

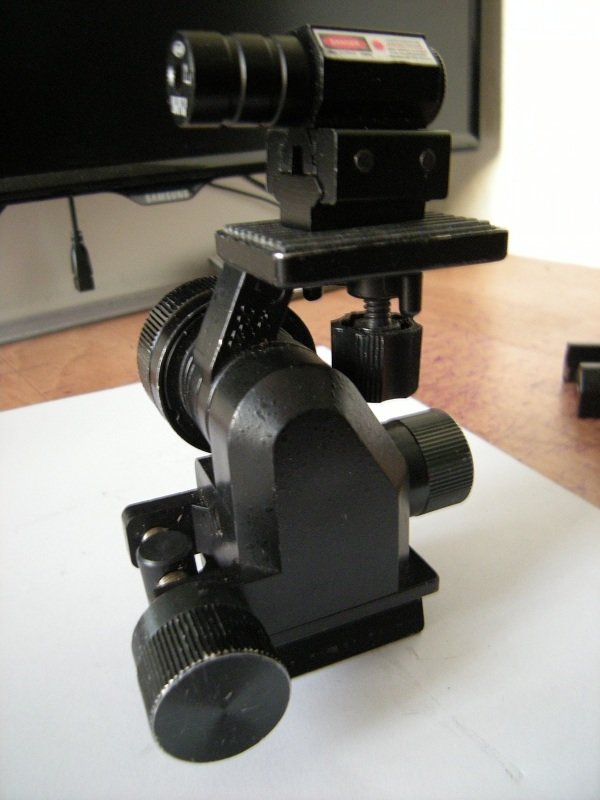

On peut voir à droite un autre type de support, équipé d'un laser rouge:

J'ai l'idée de m'en servir monté à la place d'un chercheur, pour éclairer une bille

placée à bonne distance, et m'en servir comme étoile artificielle.

(Le télescope à régler pourra  éventuellement être différent de celui qui porte le laser)



[Easternrider]

Astucieux!

J'ai un support surélevé que le précédent propriétaire du dob avait acheté et j'avais dans l'idée de changer le support pour un plus "trapu" pour le glisser entre le chercheur et le porte oculaire.

Avant d'acheter un rail ou un autre support je vais plagier ton travail 😁

[Bricolas6]

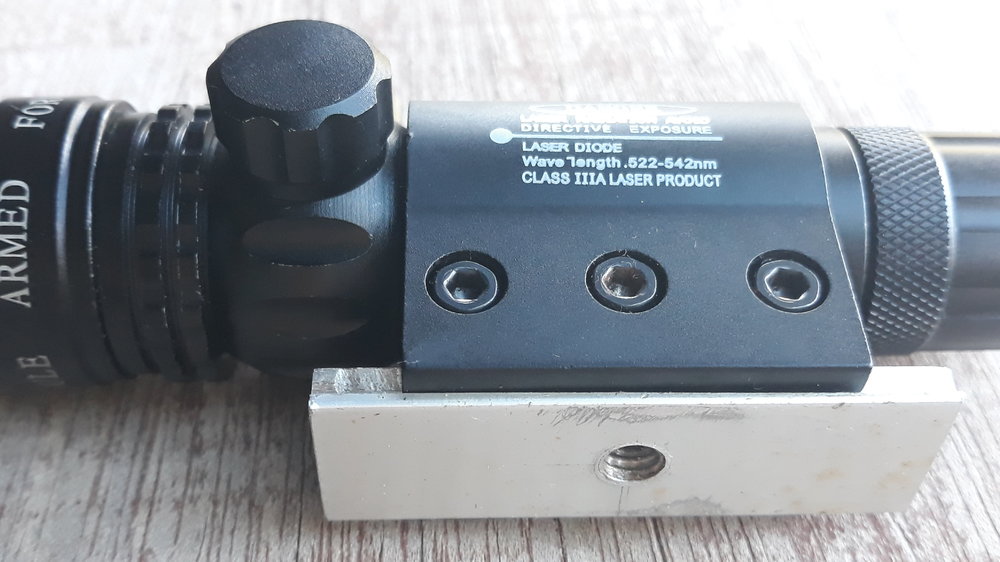

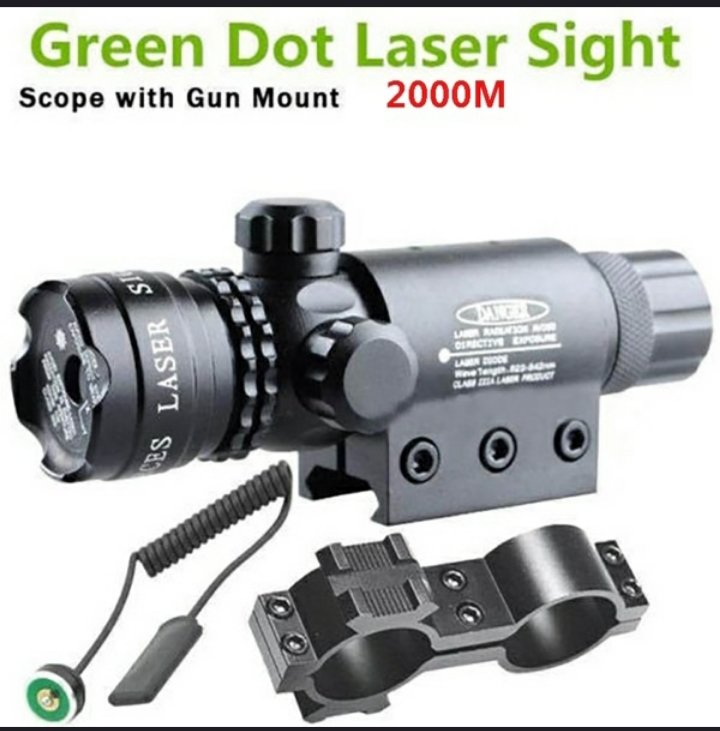

Ce type de pointeur, vert, particulièrement visible de jour comme de nuit, est en vente sur des sites genre Wish une quinzaine d'euros.





J'ai fait un rail avec un pas de vis Kodak et ça marche super bien...!



Bon ciel...!!

[choco]

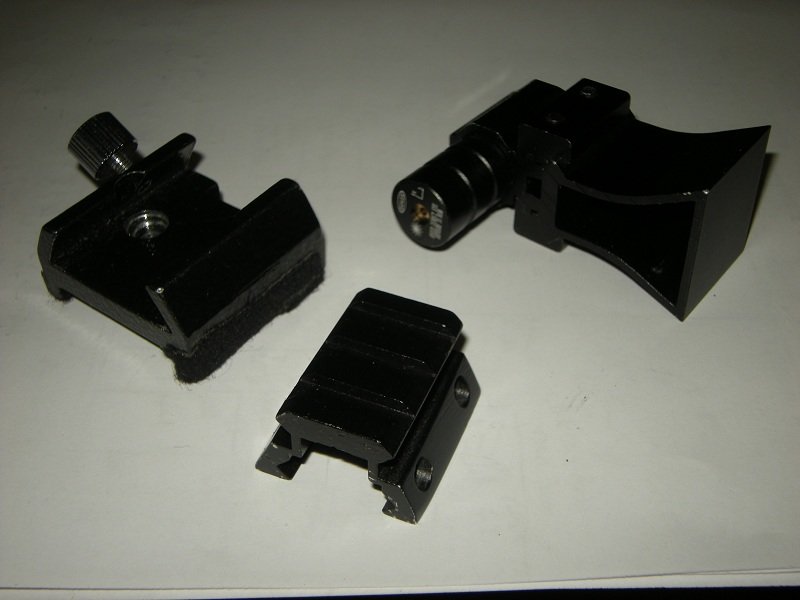

Les derniers en date ( on bricole avec le confinement )

Je viens de faire à peu près pareil : scier un rail standard et le tarauder.

Et, sur ma lancée, tarauder aussi un support de chercheur !



J'utilise des tarauds UNC  1/4"  20 filets au pouce.

Ce n'est pas exactement le "pas" Kodak mais ils conviennent assez bien,

et sont facilement trouvables sur le net.
