Trouver un tube acier pour faire une colonne

[yoyo95]

Ok merci Abdel , je pense que ça va être moche , mais solide !

[ABDEL1982]

Salut,

Fais des essais avant,80A environ



[goupilastro]

Pour apprendre, faire des essais et regarder des tutos sur YT .

Bien respecter l'angle de la baguette surtout en angle droit et l'intensité moyenne indiquée sur les boîtes d'électrodes . Reste plus qu'à prendre le coup de main pour l'avance.

Une bonne soudure est pénétrante pour faire la continuité  des deux pièces à assembler, et le laitier doit se décoller quasiment tout seul.

Des petits pâtés ne sont en général pas très solides. Mais cela n'est pas fait non plus pour porter plusieurs tonnes.

[yoyo95]

Merci pour les conseils , je vais regarder tout ca . J'ai la platine ioptron , il me faudrait un disque de frein pour faire la partie haute et mettre 3 tiges filetées pour la mise à niveau de celle ci . Je souderai le disque sur la partie haute du tube ... bonne idée ?

[ABDEL1982]

Bonjour

Une bride ou pourquoi pas un disque  de frein bien épais sur lequel  viennent se loger des tiges filetées pour le réglage.

[yoyo95]

Une bride , très bonne idée , comme celle ci ? https://www.manomano.fr/p/bride-acier-a-souder-4059513?model_id=4059518

Ça se soudera ensemble pas de soucis ?

[ABDEL1982]

Il y a 1 heure, yoyo95 a dit :

Une bride , très bonne idée , comme celle ci ? https://www.manomano.fr/p/bride-acier-a-souder-4059513?model_id=4059518

Ça se soudera ensemble pas de soucis ?

Oui,mais il en existe avec juste un trou au centre

[yoyo95]

Et hop , bride commandée .

J'ai un disque de frein 230mm que je souderai au tube . Je boulonnerai la platine(15cm de diam) sur la bride ( 20 cm),et avec le pourtour restant, je mettrai mes 3 tiges filetées pour la mise à niveau.

De la tige filetée de 10mm , ca suffit ?

Modifié 10 février 2020 par yoyo95

[ABDEL1982]

Pour les tiges,je ne peux te conseiller.faut déjà voir ce que tu vas mettre dessus et quelle monture.

La théorie veut 3 tiges pour être isostatique;mais si ta monture est réglable,je mettrai 4 tiges,2 travaillant en tractions et 2 en compressions.Attention,ce n'est que mon avis.

Le diamètre,je mettrai 12 ou plus,10 ça fait un peu léger je trouve.Attendre d'autres avis



Modifié 10 février 2020 par ABDEL1982

[yoyo95]

Dans l'immédiat , pas de setup trop lourd , Ioptron ieq45 pro, RC8" et une petite fs60...

[tournevase]

9 hours ago, yoyo95 said:

J'ai un disque de frein 230mm que je souderai au tube



attention c'est souvent de la fonte

[yoyo95]

J'ai testé avec un  aimant , ca colle

[tournevase]

je pensais soudure

fonte sur acier ... spécial

[yoyo95]

Ok D'accord , je voyais pas .

Voilà les caractéristiques:

" indications

Disques de frein en acier coulé de haute qualité "

Je ferai des essais sur le deuxième avec un bout de ferraille ...



[ABDEL1982]

Bonsoir,

Je ne sais pas de quel type d'acier il s'agit pour un disque de frein(les ventilés sont moulés)mais je pense que c'est un acier dur,ça doit être soudable;on voit passer des fois à l'atelier, des aciers dur HLE,comme le 690 SQL par exemple ,soudable avec du fil et électrodes spéciales. Fais un essai pour voir si ça fissure pas

[yoyo95]

Hello , oui je vais sacrifier le deuxième pour les tests .

[tournevase]

à moins de le couler en bronze 😁

[yoyo95]

Couler un bronze tu veux dire ?😁

[tournevase]

ça serait plus vite torché

[yoyo95]

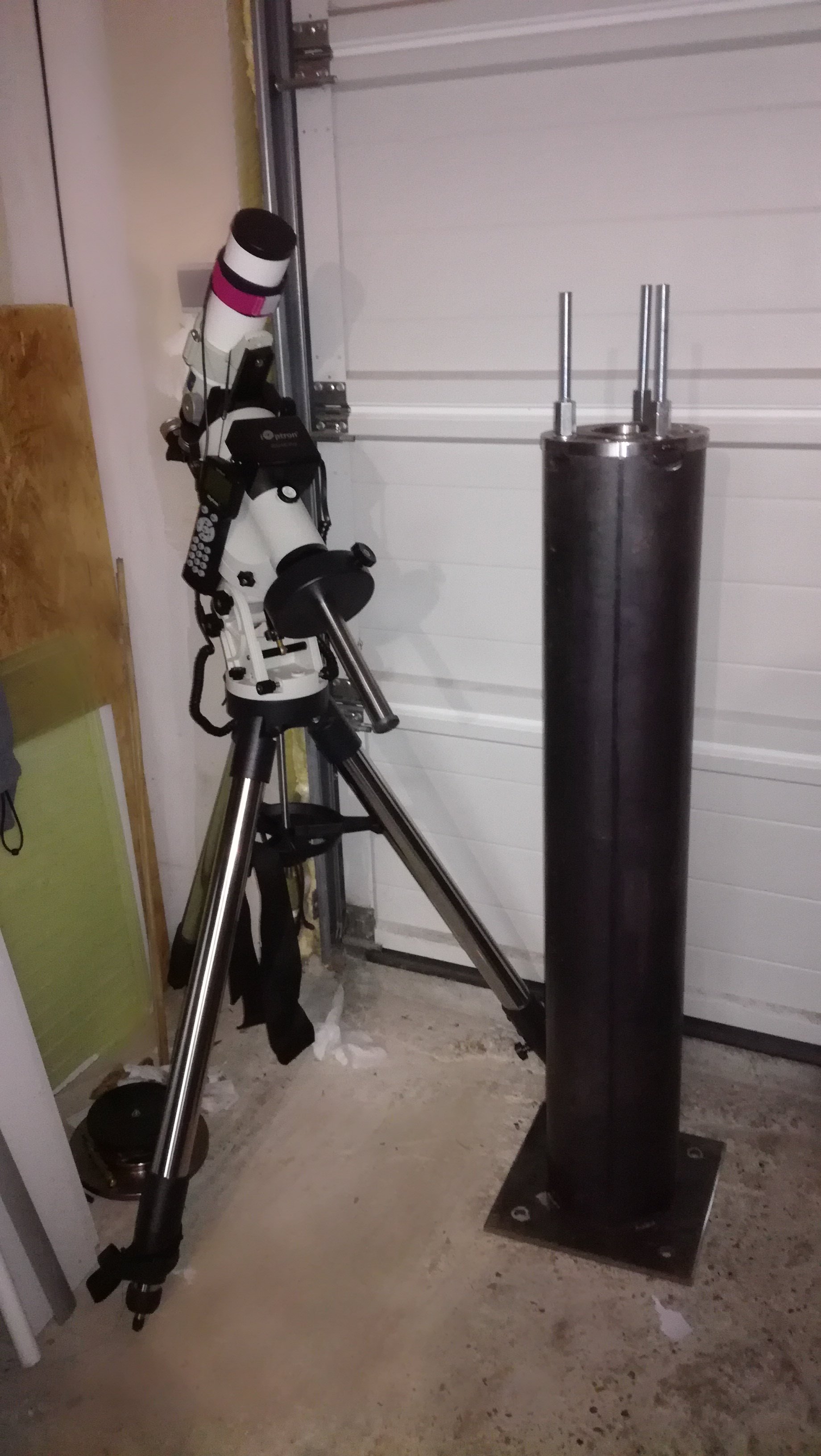

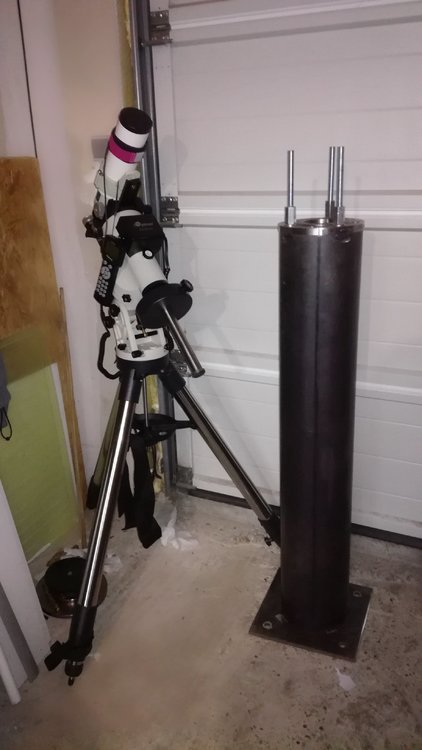

Hello tous,

Après avoir cherché une boîte de soudure , j'en ai trouvé une à 10km de chez moi qui m'a soudé la base, le tube et la bride . Elle paraît haute mais comme elle sera plus basse que mon plancher ca devrai être à la bonne hauteur .

Il me reste à fixer la platine Ioptron sur une autre bride pour permettre la mise à niveau ....

[ABDEL1982]

Il y a 2 heures, yoyo95 a dit :

Hello tous,

Après avoir cherché une boîte de soudure , j'en ai trouvé une à 10km de chez moi qui m'a soudé la base, le tube et la bride . Elle paraît haute mais comme elle sera plus basse que mon plancher ca devrai être à la bonne hauteur .

Il me reste à fixer la platine Ioptron sur une autre bride pour permettre la mise à niveau ....

Bonsoir @yoyo95

Juste une remarque,la platine inférieure est un peu juste, niveau épaisseur  et soudure(pas assez);pas de raidisseur(goussets)

Cela risque de bouger assez fort

Ce n'est que mon avis



[yoyo95]

Bonsoir @ABDEL1982 , la monture sera sous abris , le tube fait 200mm et je le lesterai de sable , la platine fait 10mm d'épais .

Tu penses que ca bougera ?

Modifié 4 mars 2020 par yoyo95

[tournevase]

question vibratoire car ce sont surtout les vibrations qui emmmerdent



des goussets rigidifient donc augmentent la fréquence propre avec des déplacements plus faibles peu amortis par le sable qui sera peu sollicité

moins de rigidité => déplacements plus grands mais mieux amortis et limités car le sable va être "brassé" et dissiper l'énergie mécanique



en exagérant, un tube de caoutchouc rempli de sable ne vibre pas quand on le cogne



donc à tenter comme ça



si on ne veut pas remplir de sable il faut faire un pied cônique creux équivalent à un cylindre muni d'une infinité de goussets triangulaires dont on ne conserverait que les faces extérieures



j'ajoute que j'ai l'intuition que les 3 tiges filetées sont plus "vibrantes" que le tube même vide

il serait inutile de chiader le tube si le point faible est au niveau des tiges filetées



finalement le mieux est d'essayer comme ça et de perfectionner éventuellement



Modifié 4 mars 2020 par tournevase

[ABDEL1982]

C'est plus les vibrations qui sont chiantes. C'est en essayant que tu seras fixé

[yoyo95]

 Déjà je le testerai tel quel , ça me permettra de voir l’absorption des vibrations mais le poids que je mettrai dessus et la protection par l’abri devrait les limiter.  Bien évidemment ,la colonne sera désolidarisée du plancher ...

les tiges seront raccourcies ...



Modifié 5 mars 2020 par yoyo95

[yoyo95]

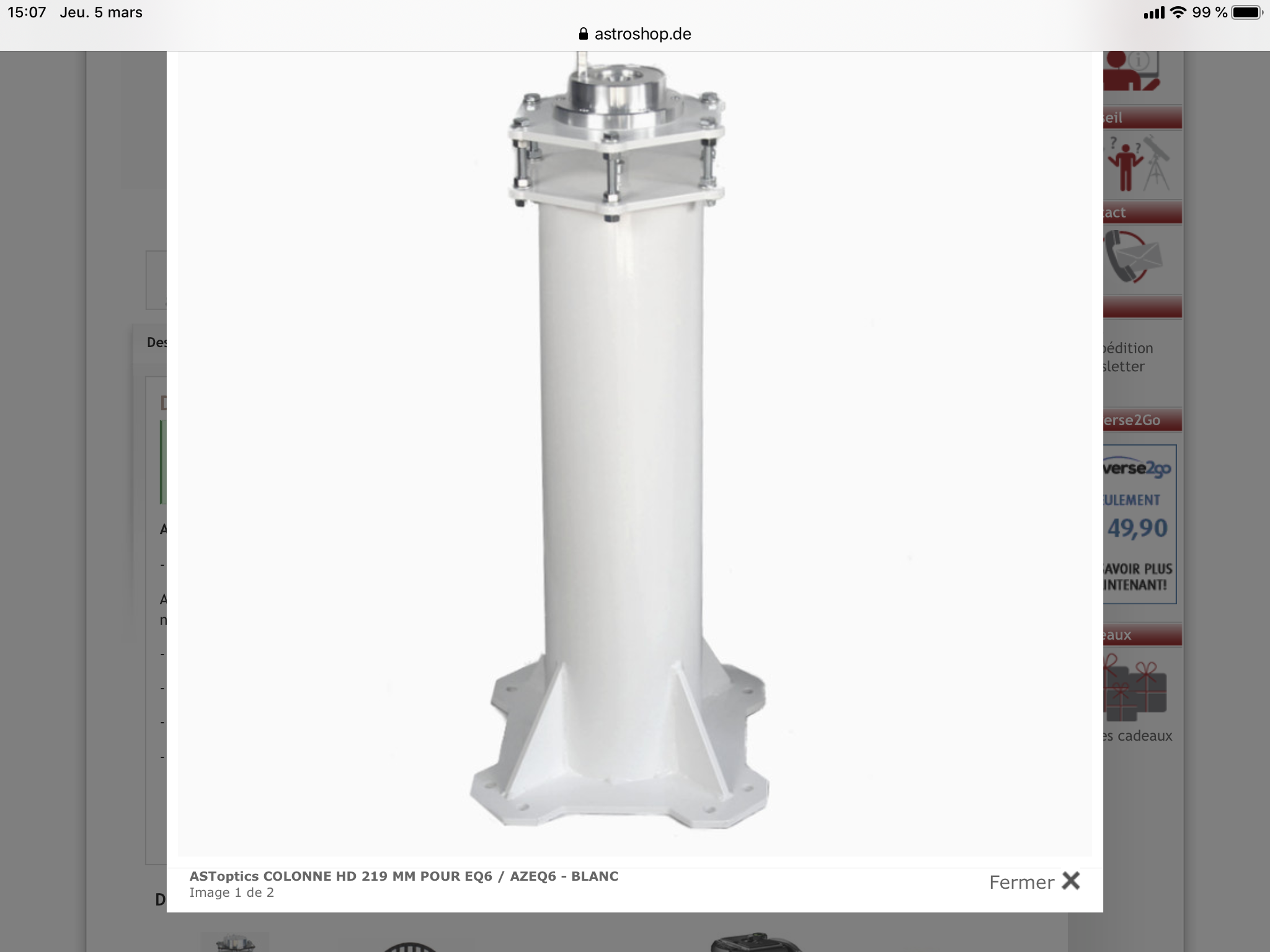

Des goussets de cette taille la ? Ça ferai la différence ? Les mensurations sont sensiblement les meme pour une monture de la même capacité .

[ABDEL1982]

Il y a 2 heures, yoyo95 a dit :

Des goussets de cette taille la ? Ça ferai la différence ? Les mensurations sont sensiblement les meme pour une monture de la même capacité .

Bonjour

Oui j'aurais fait un truc similaire avec des raidisseur  juste au niveau des fixations.

[yoyo95]

Oui ca peux se faire a posteriori ...

[tournevase]

autrement la meuleuse et hop



ça bougera pas ça



[yoyo95]

La oui 😁 , j'avais aussi pensé à un lampadaire public zingué coupé à la bonne longueur , mais la trappe en bas est trop grande (rigidité) ...

Attention , je l'aurai cherché au rébus , j'l'aurai pas tronçonné en pleine rue !

J'avais pensé à ça mais ca se verrai....

Modifié 6 mars 2020 par yoyo95
