Fabrication d'une chaise d'observation

[Arnoflo]

J'en avais assez du vieux tabouret à vis qui couine, du coup j'ai entrepris la fabrication d'une chaise pour observer.

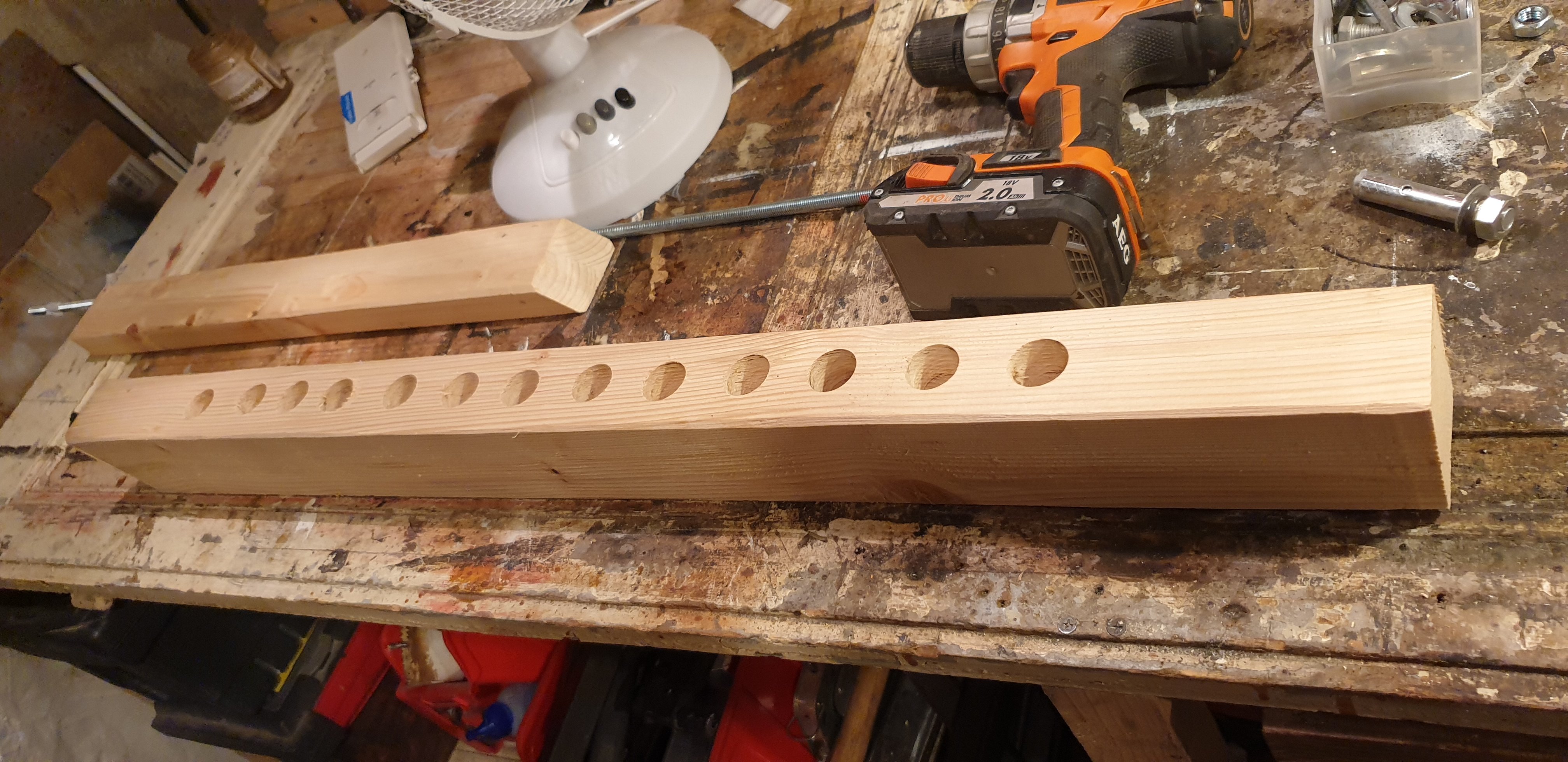

Tout part d'un bout de chevron et de chutes de bois:



13 trous au foret de 25 (les trous ne transpercent pas le chevron mais font 4cm de profondeur) et un coup de rabot, on a la base.

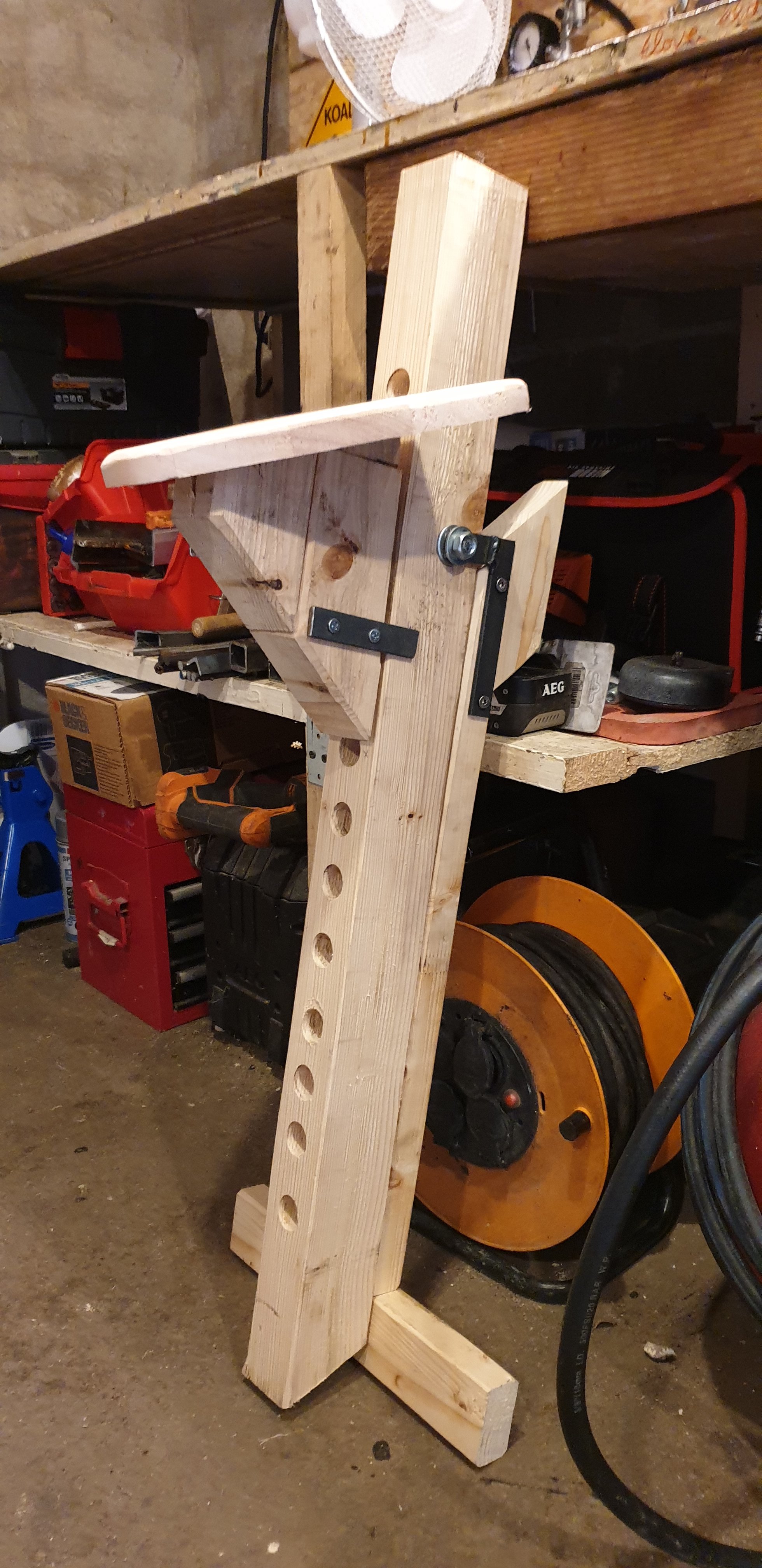

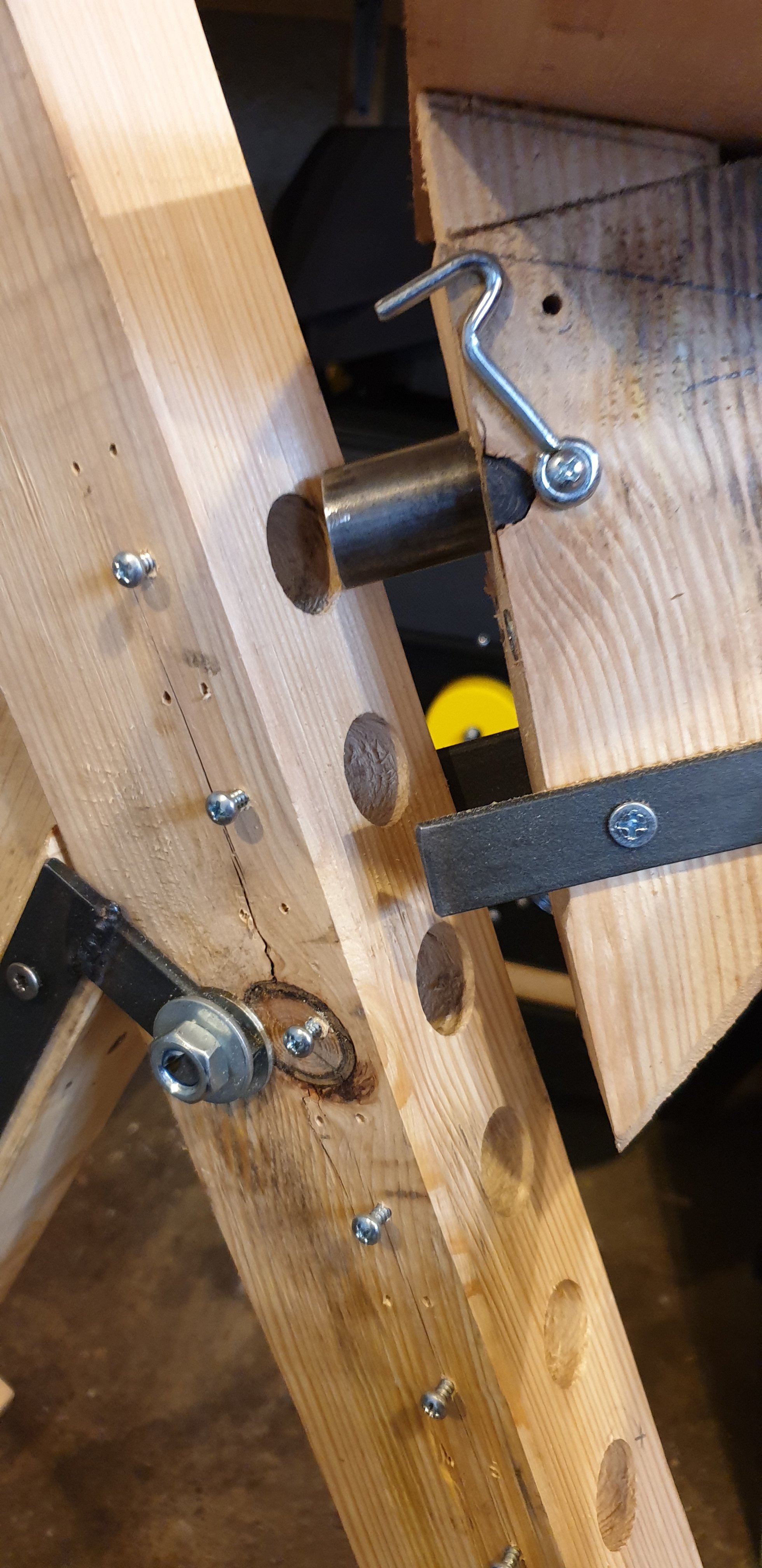

L'idée est de venir positionner une assise dans laquelle on a enchâssé un tube en acier de 25 qui va assurer le maintien.

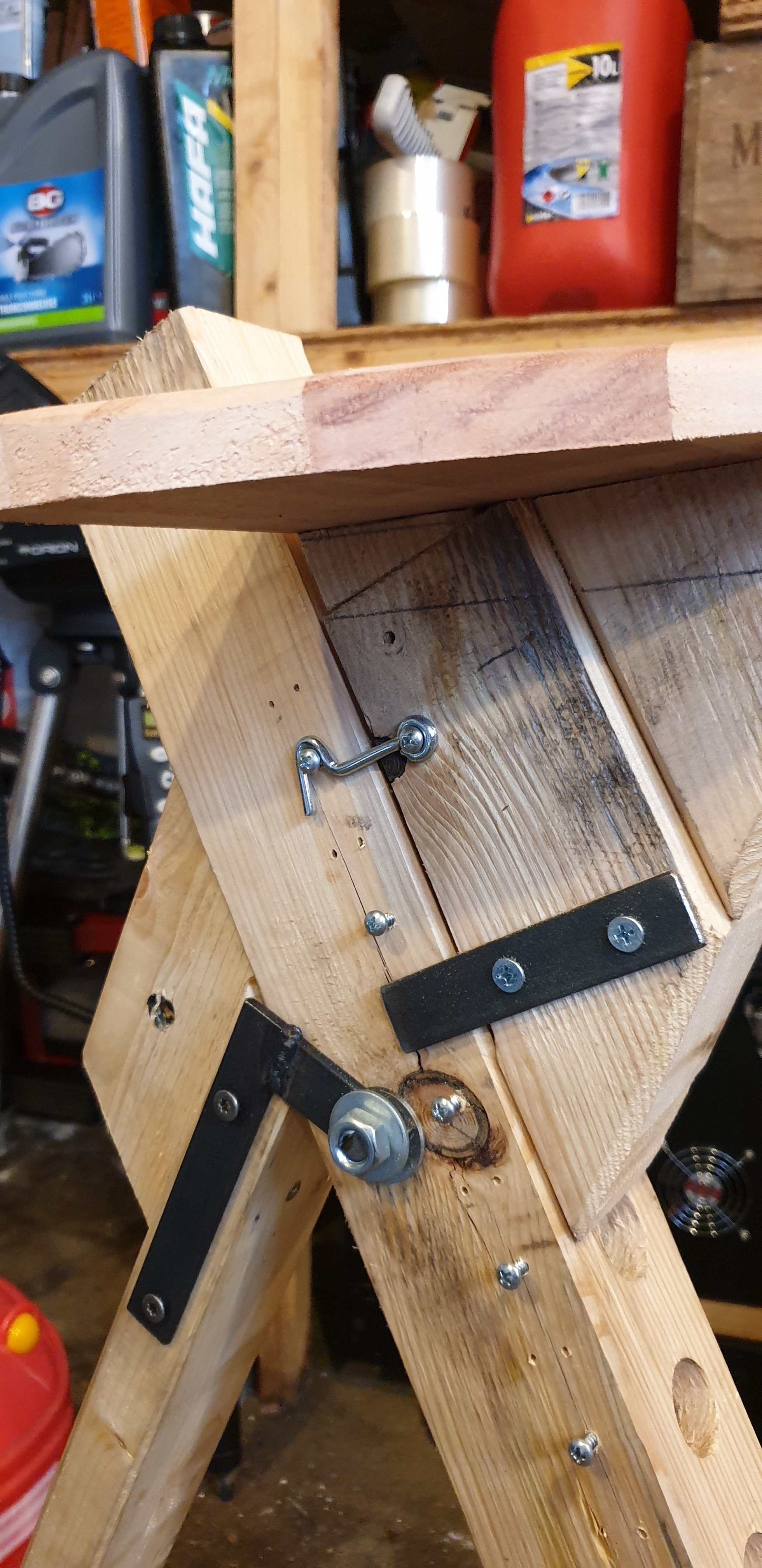

Le tube supporte le poids de l'observateur, le loquet empêche le basculement en avant et les plaques empêchent le glissement latéral.

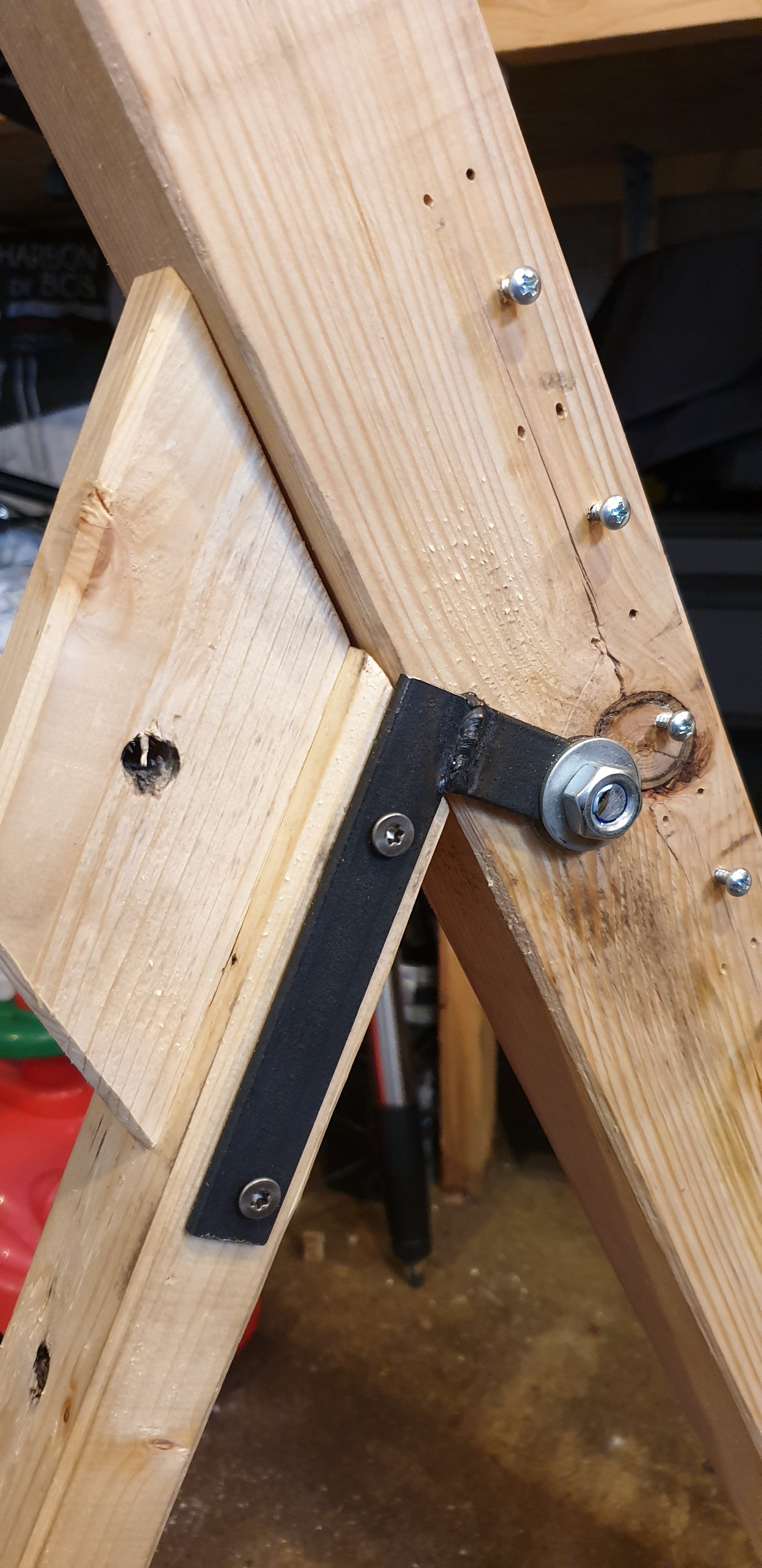

On voit également le système de charnière pour l'autre pied.

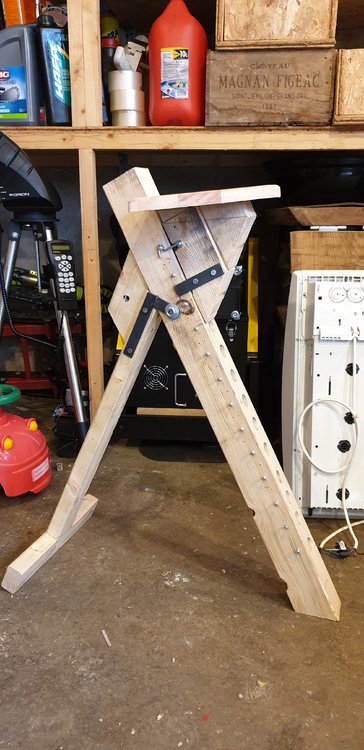

Une vue d'ensemble déplié et plié:



L'assise va de 20cm à 80cm, ce qui couvre largement l'amplitude d'un dobson 300. Quand on est en haut, la découpe de l'assise permet de garder les pieds au sol, c'est pourquoi je n'ai pas mis de cale-pieds. Une chose qui peut se rajouter si besoin.



Reste plus qu'à recevoir le pupitre acheté sur leboncoin (pour poser le Pocket Sky Atlas), y ajouter un porte-oculaires et je serai le roi du pétrole 😁





Modifié 27 février 2020 par Arnoflo

[titildx]

Beau bricolage,peu etre un peu de verni pour lutter contre l'humidité de nos rares nuits claires....bon ciel

[Arnoflo]

C'est prévu, je viens de le tester rapidement et j'en suis satisfait. Je vais pouvoir fignoler: des protections sous les pieds, une couche de vernis.

[Fulie28]

Il y a 3 heures, Arnoflo a dit :

Reste plus qu'à recevoir le pupitre acheté sur leboncoin (pour poser le Pocket Sky Atlas), y ajouter un porte-oculaires et je serai le roi du pétrole 😁

😍Super chaise. Avec les détails qui feront une grande différence en confort d’observation!

[Arnoflo]

J'ai aussi prévu de rembourrer l'assise avec de la mousse et de mettre une couche de cuir de skaï (ce petit animal chinois qui a une peau en plastique 🤣).

Comme on dit: on ne gagne rien à être mal installé!

[Blacksky]

Bonne réalisation, ça m'a l'air costaud ...



Il y a 6 heures, Arnoflo a dit :

Comme on dit: on ne gagne rien à être mal installé!

J'approuve ! (voir ma signature)



Modifié 28 février 2020 par Blacksky

[PEV77]

solide et simple, bravo ! bien plus éco qu'une chaise SW !

[Arnoflo]

Il y a 4 heures, PEV77 a dit :

solide et simple, bravo ! bien plus éco qu'une chaise SW !



Budget: 0€!

Tout est fait avec des chutes de bois, les charnières sont bricolées avec des bouts de plat d'acier, l'accastillage attendait son heure dans des casiers... on peut difficilement faire moins cher!

Question solidité, je l'ai testée une petite heure hier soir, dans différentes positions, je n'ai pas senti de fragilité donc je valide.

[Le Den]

Bien le budge à 0€ j’adore ! C’est du lourd tu pourra faire la sieste sans problèmes 😉

[PEV77]

Le 29/02/2020 à 15:56, Le Den a dit :

ien le budge à 0€ j’adore ! C’est du lourd tu pourras faire la sieste sans problèmes 😉

Tu rigoles ! çà m'arrive de faire des micro-sommeils en session, c'est très bon pour les yeux d'ailleurs, en les ouvrant dix minutes plus tard pendant que l'équatoriale tournait, çà m'est arrivé plus d'une fois de voir un détail nouveau. C'est essentiel le confort en observation. Bon en hiver faut avoir les gènes d'un sibérien pour faire des micro-sommeils, on risque de se réveiller dix mille ans plus tard.😀

[Le Den]

Hibernatus 🤣

[Le Den]

J’ai pas encore testé les micro siestes, je suis bien trop excité à l’oculaire, mais c’est sur la vision doit s’en ressentir.

Bon ciel Denis

[Valou80]

Salut !

M'étant beaucoup inspiré de ta conception, je mets la mienne simplement à la suite.

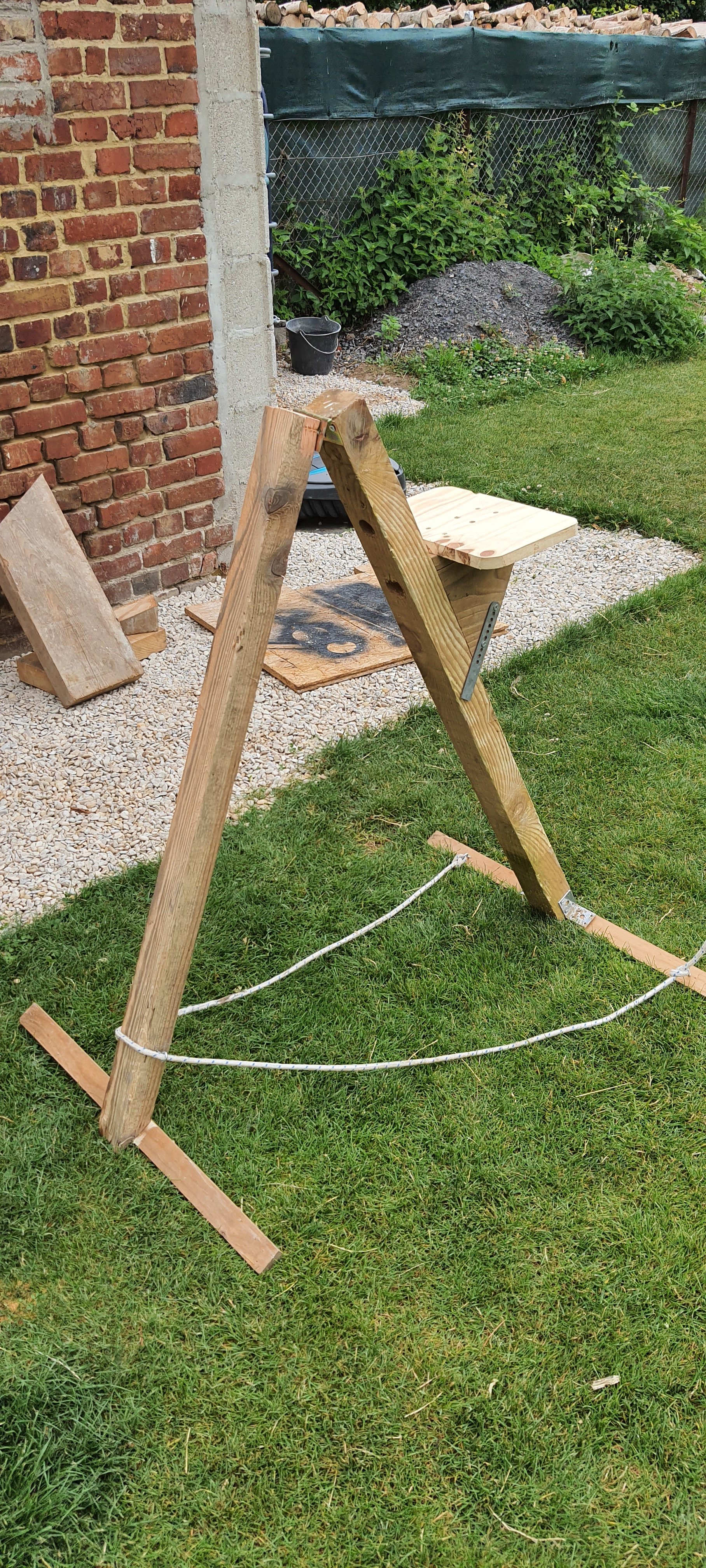

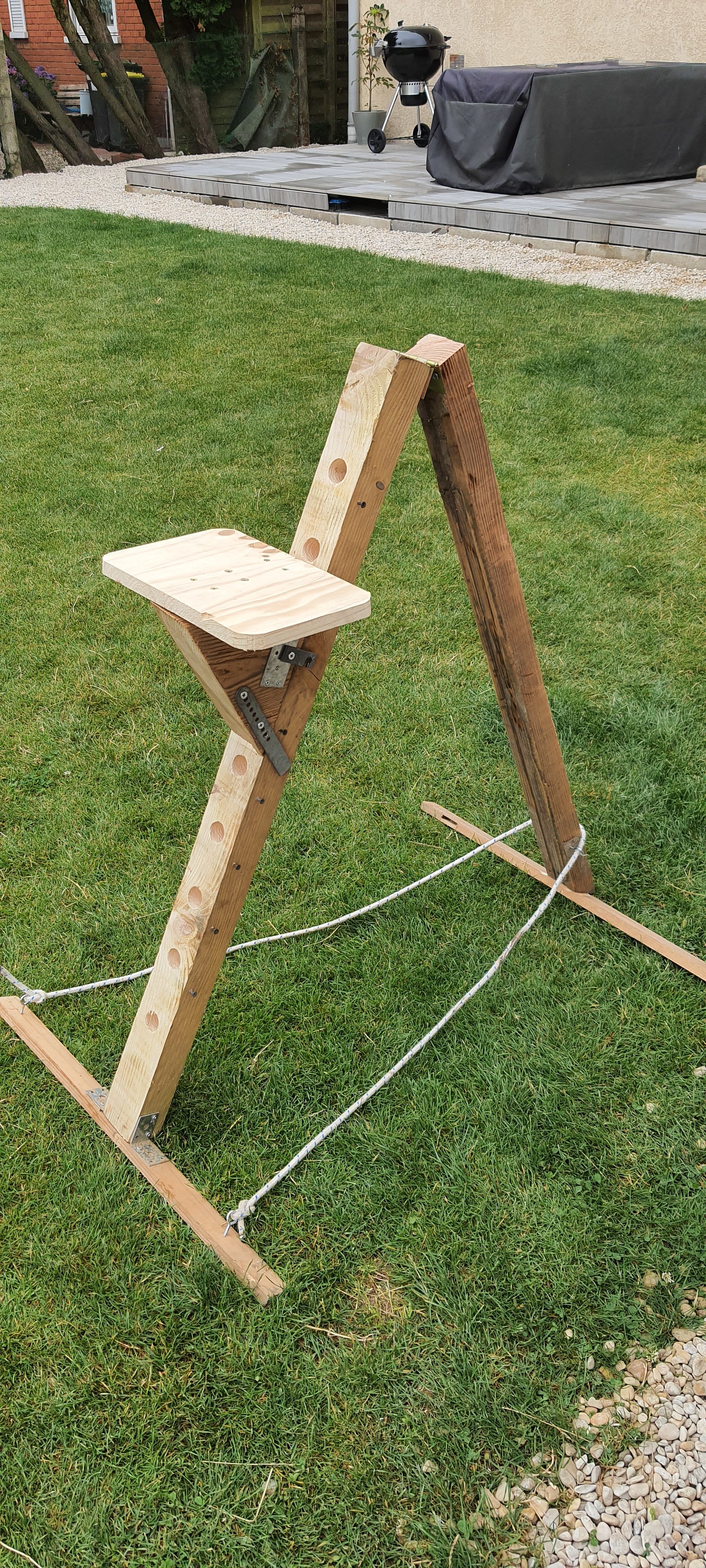

Voici ma chaise astro v.0.

J'ai fait un prototype car je n'en ai jamais essayé, au moins je pourrais voir ses défauts en allant.
100% récup pour moi aussi = 0€
Un tube acier rouillé que j'ai bien nettoyé pour faire la liaison, du bois de récup et voila !



Bon cieux

[Arnoflo]

Bien joué 👍

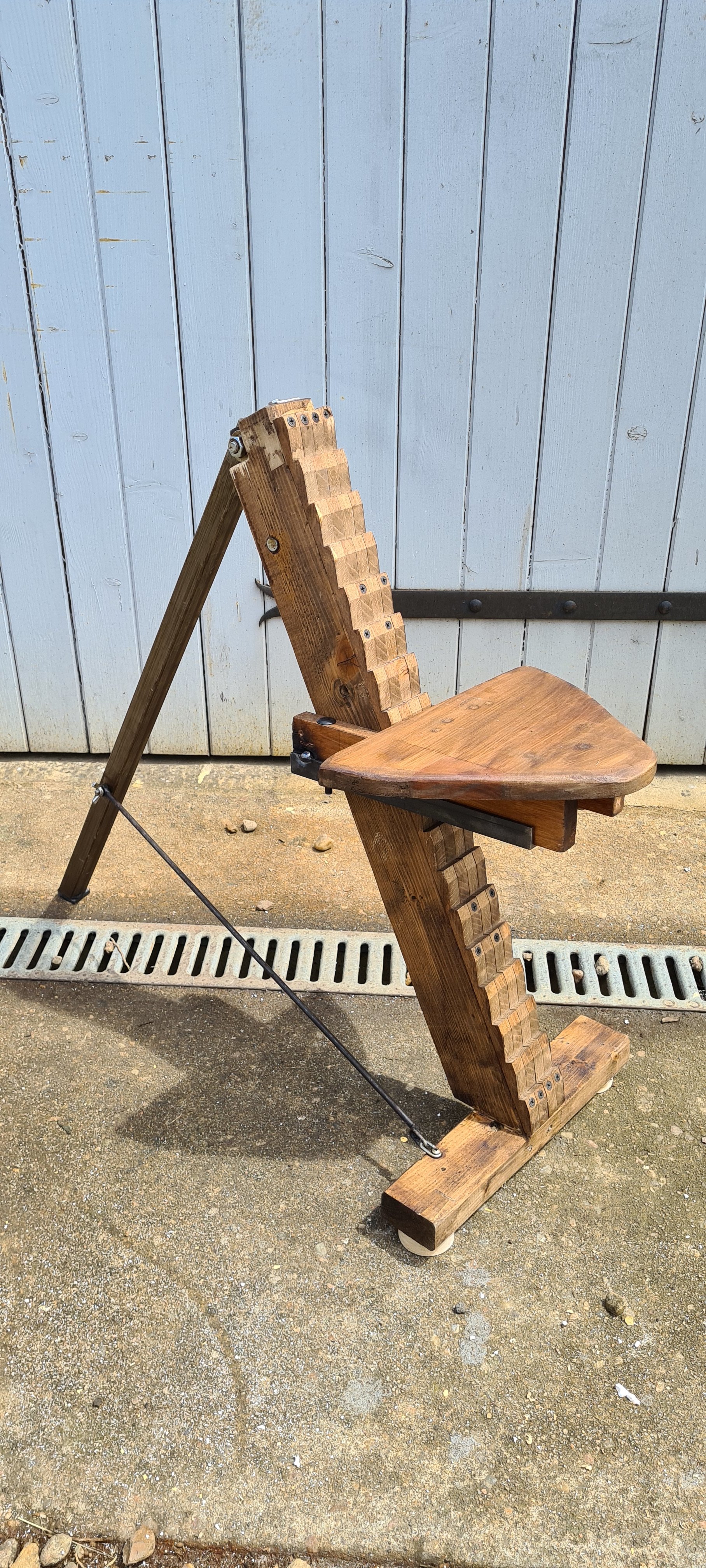

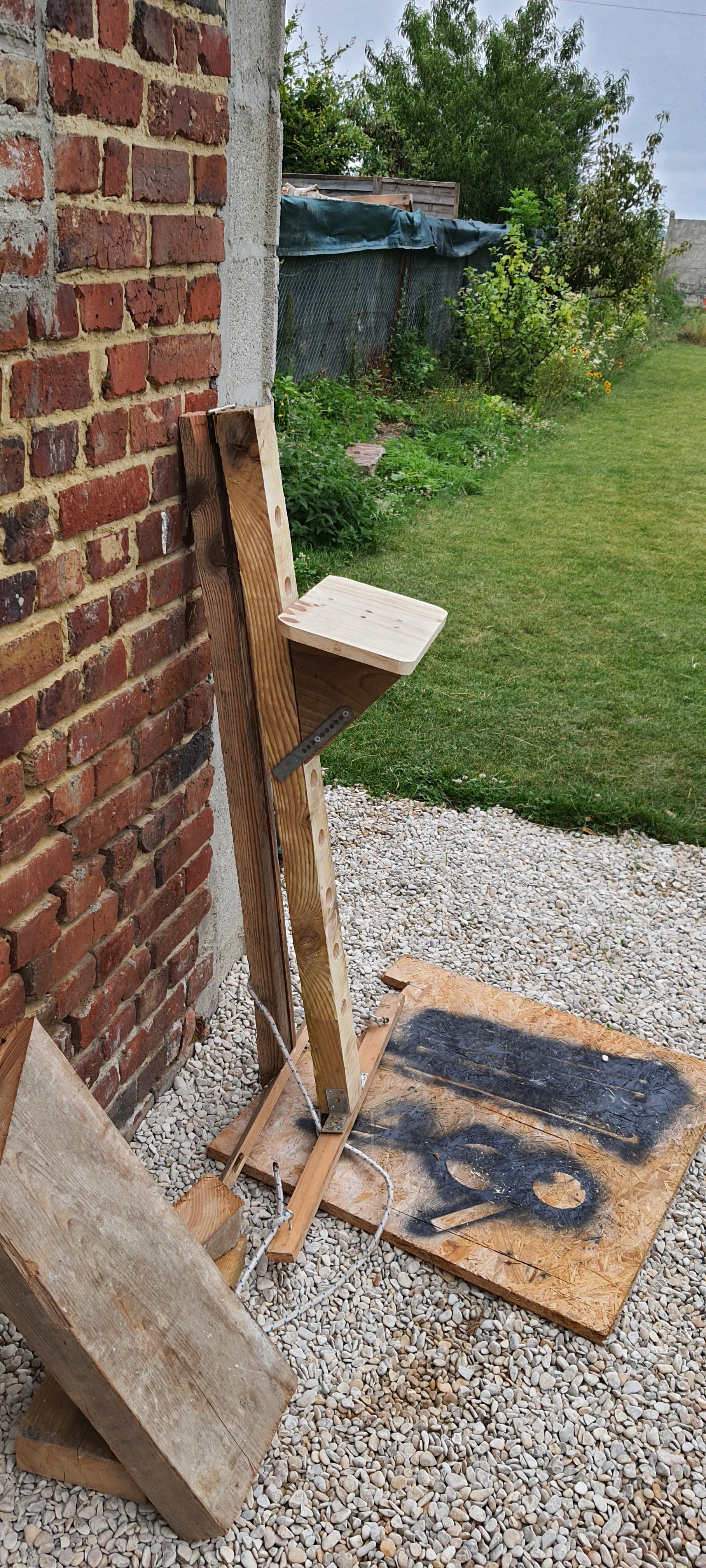

La mienne a bien évolué, notamment grâce à l'ajout d'une crémaillère de bibliothèque à l'avant, ce qui permet un réglage de la hauteur sans tout démonter.

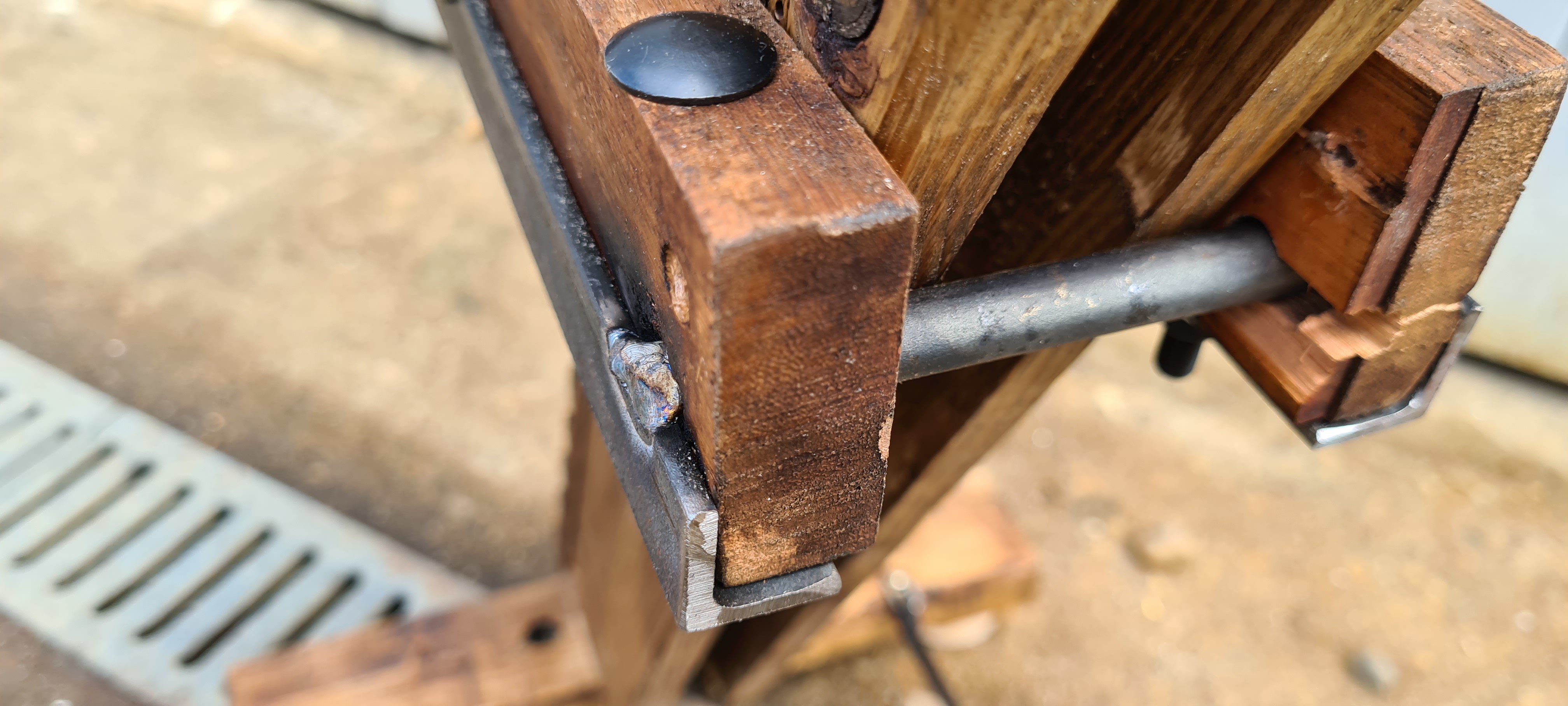

Le système est simple: un rond de 10 qui traverse le support de l'assise, soudé à une cornière qui fait office de renfort (le bois risque de fendre sous le poids, d'ailleurs il a fendu en perçant...).

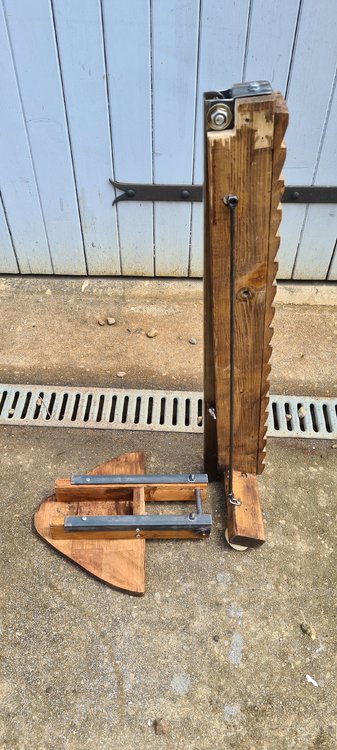

J'ai également fabriqué une charnière intégrée au profil de la chaise, en haut. Cela me permet de sortir l'assise pour le transport.  Je l'ai fabriquée à partir d'un carré de 30x30x2, découpé et percé. J'ai aussi rainuré le centre du pied en bois pour rentrer la barre d'acier et gagner de la place. Le maintien du pied arrière (en acier) se fait grâce à une tige soudée à une chaîne et un écrou. En position repliée, l'écrou tient grâce à un aimant noyé dans de la colle. J'ai refait le vernis, tout est parfait maintenant.







Modifié 16 juillet 2020 par Arnoflo
