Création d'une platine pour accessoire sur l'axe polaire d'une EQ6 Pro

[alinthda]

Bonjour les Astrams



Aujourd'hui je voudrais partager une simple fabrication maison pour récupérer un peu d'espace utilisable sur l'arrondi de l'axe polaire d'une EQ6.

Encore une fois je m'excuse à l'avance pour mes fautes de français, je suis et je demeure une quiche dans ce domaine. 😄



Le but est simple, j'ai besoin d'une surface plane sur mon axe polaire pour attacher des accessoires comme par exemple mon module Astrozap. La pièce devra épouser la monture et utiliser l'arrondi autour du capuchon du viseur polaire pour être tenu en place.



Le budget est de 16 euros pour une plaque d'alu brut de 1mm à casto.



C'est partie (vous pouvez cliquer sur les photos pour la haute résolution):

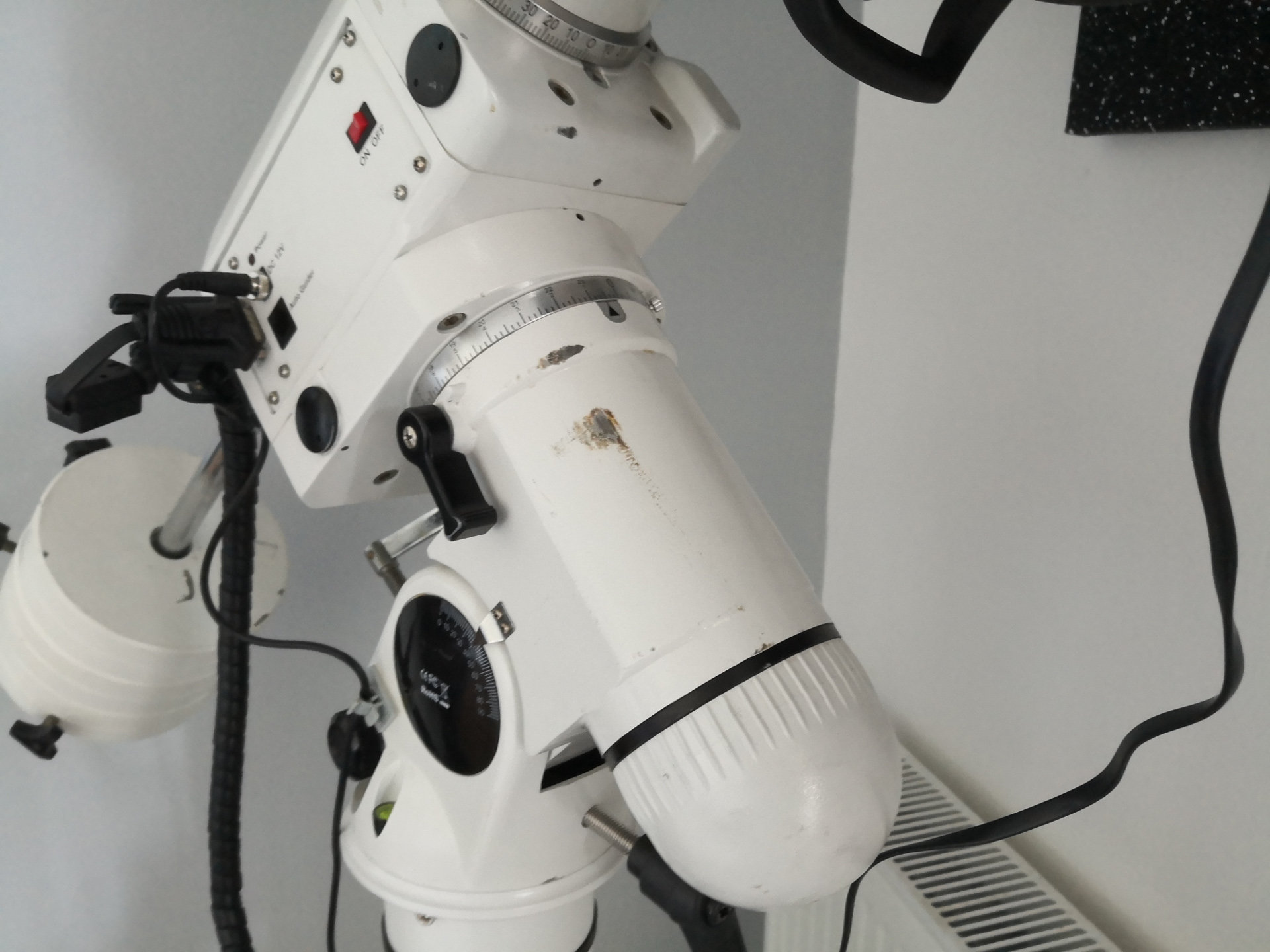

État initial

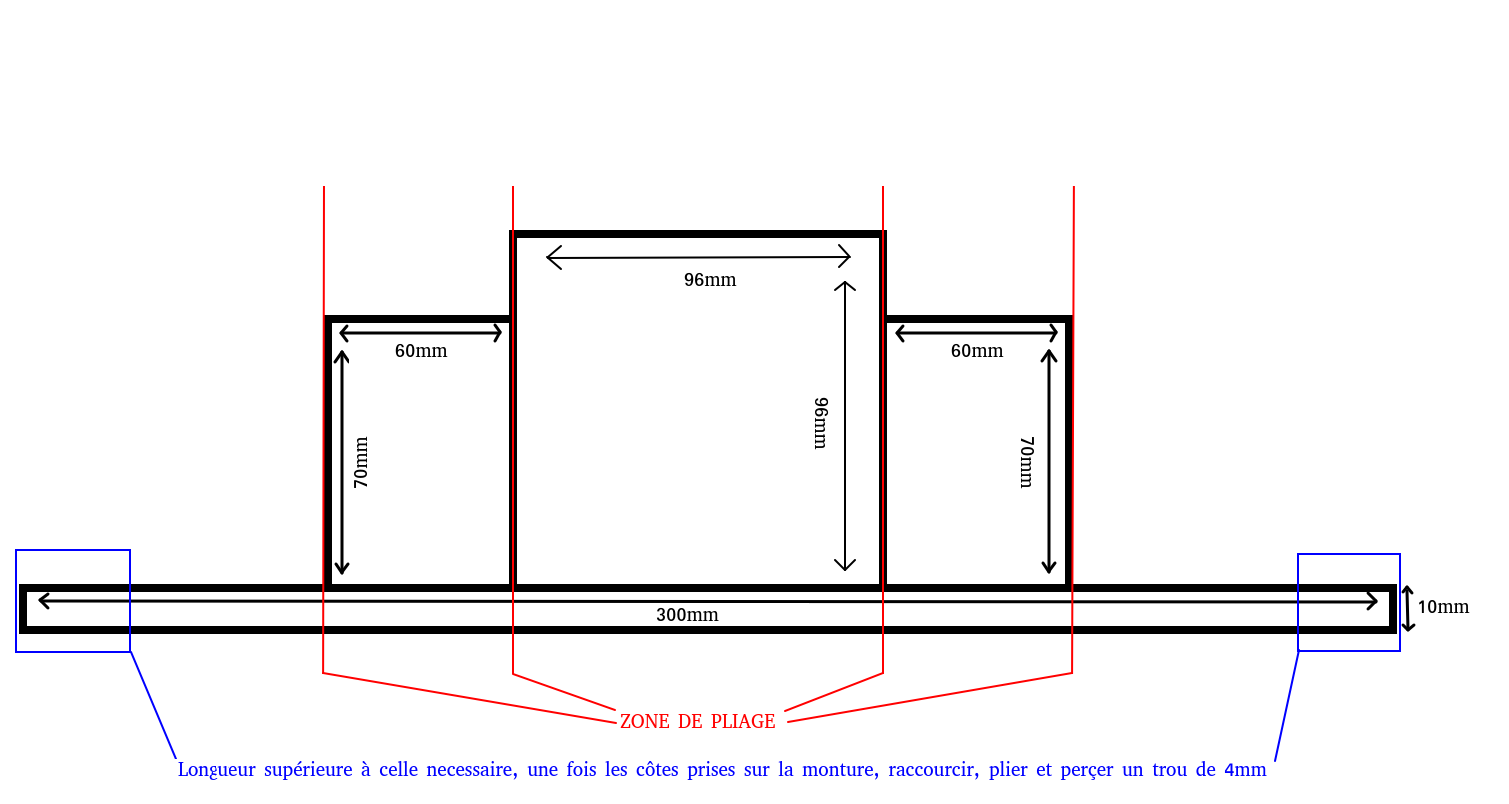

Plan de la pièce (non à l'échelle)

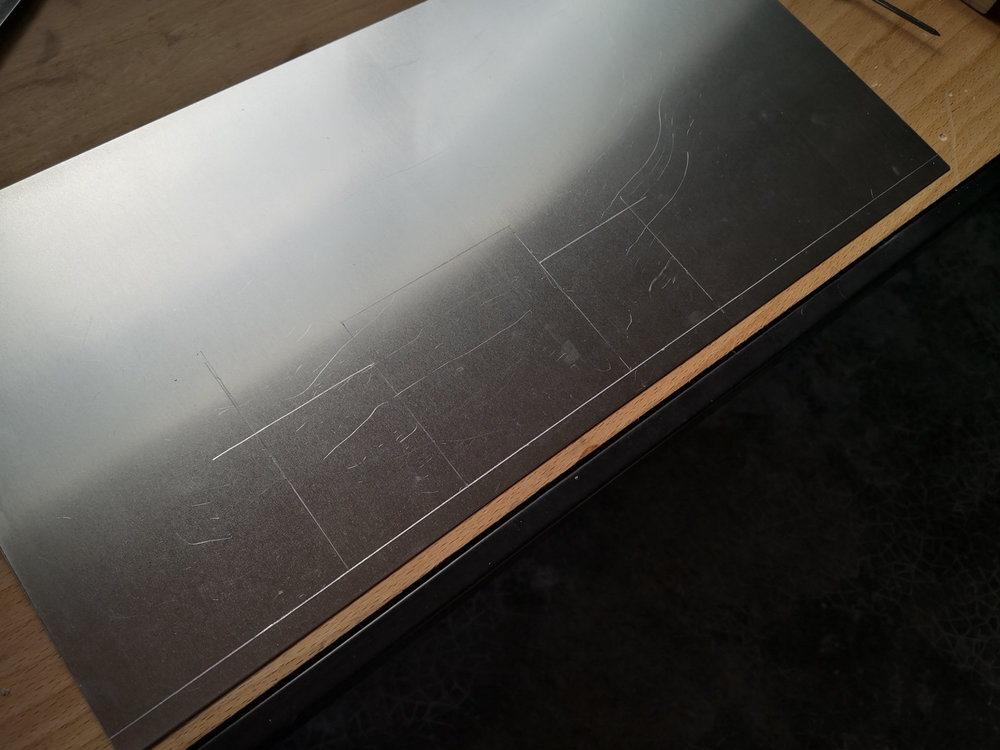

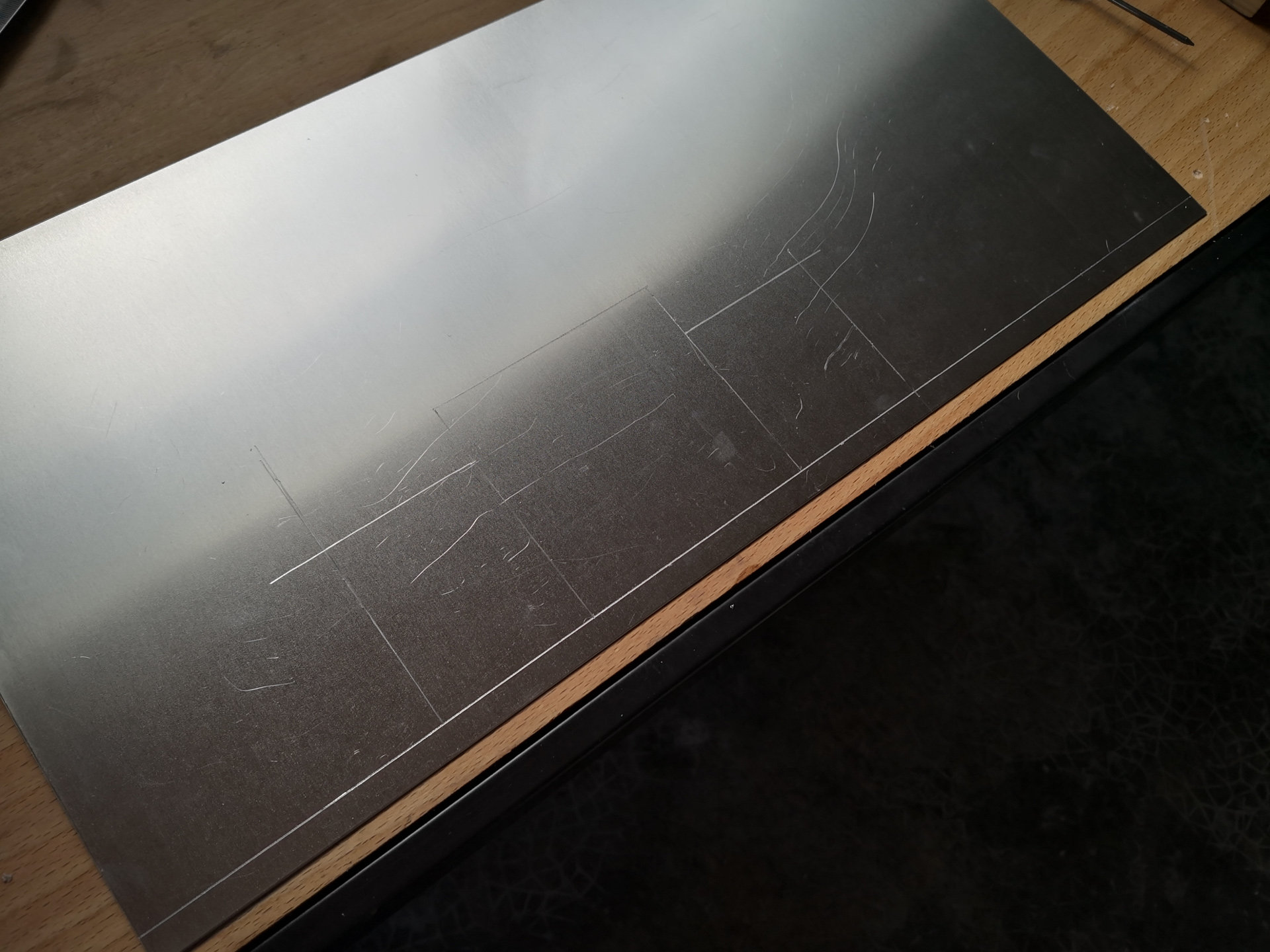

Traçage, la pièce est on ne peut plus simple, un carré de 96x96mm, deux rectangles de part et d'autre de 70x60mm, et une longue bande de 10x300mm qui fera office de collier de serrage

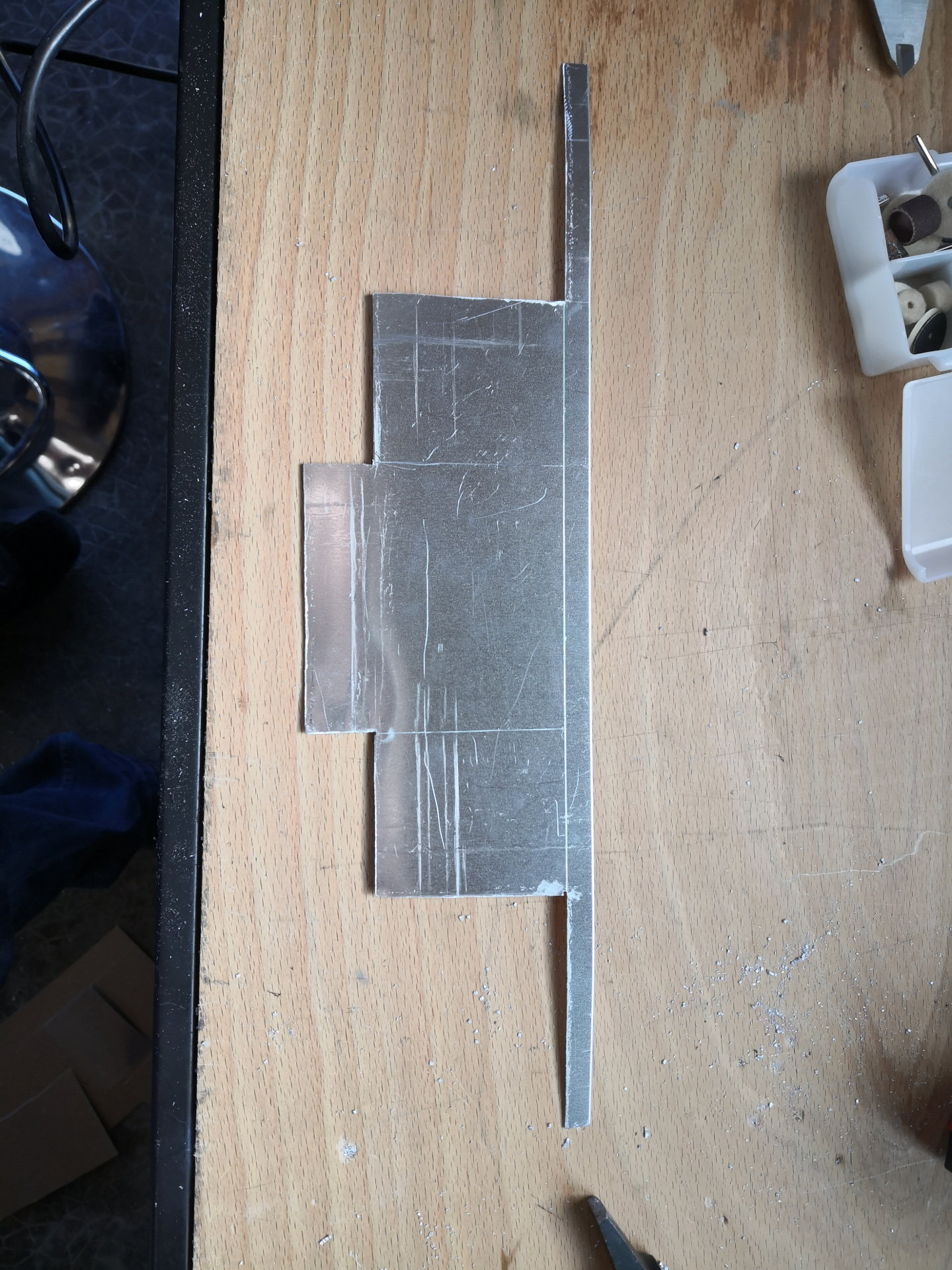

Découpe à la scie sauteuse



Pliage à l'étau

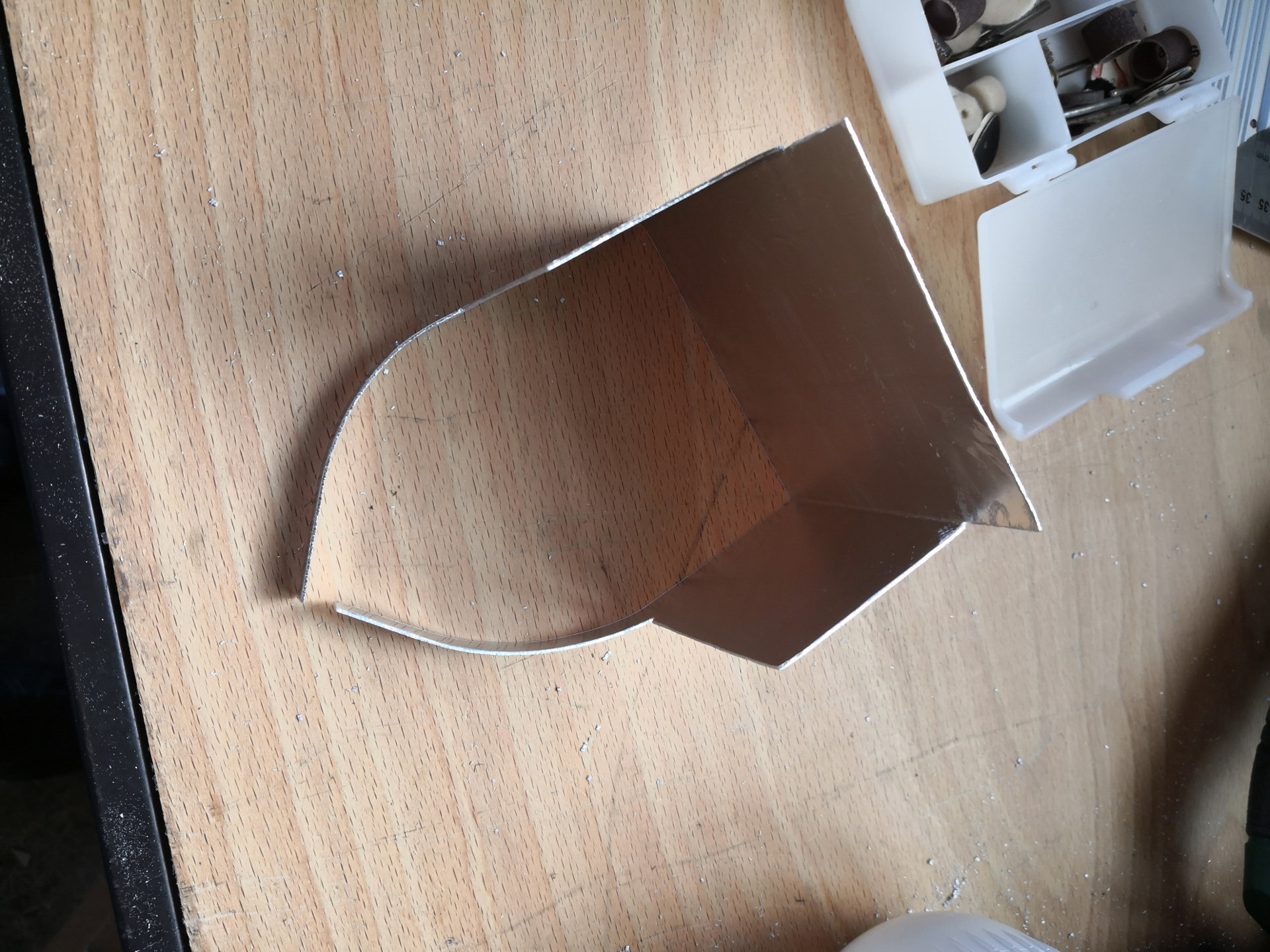

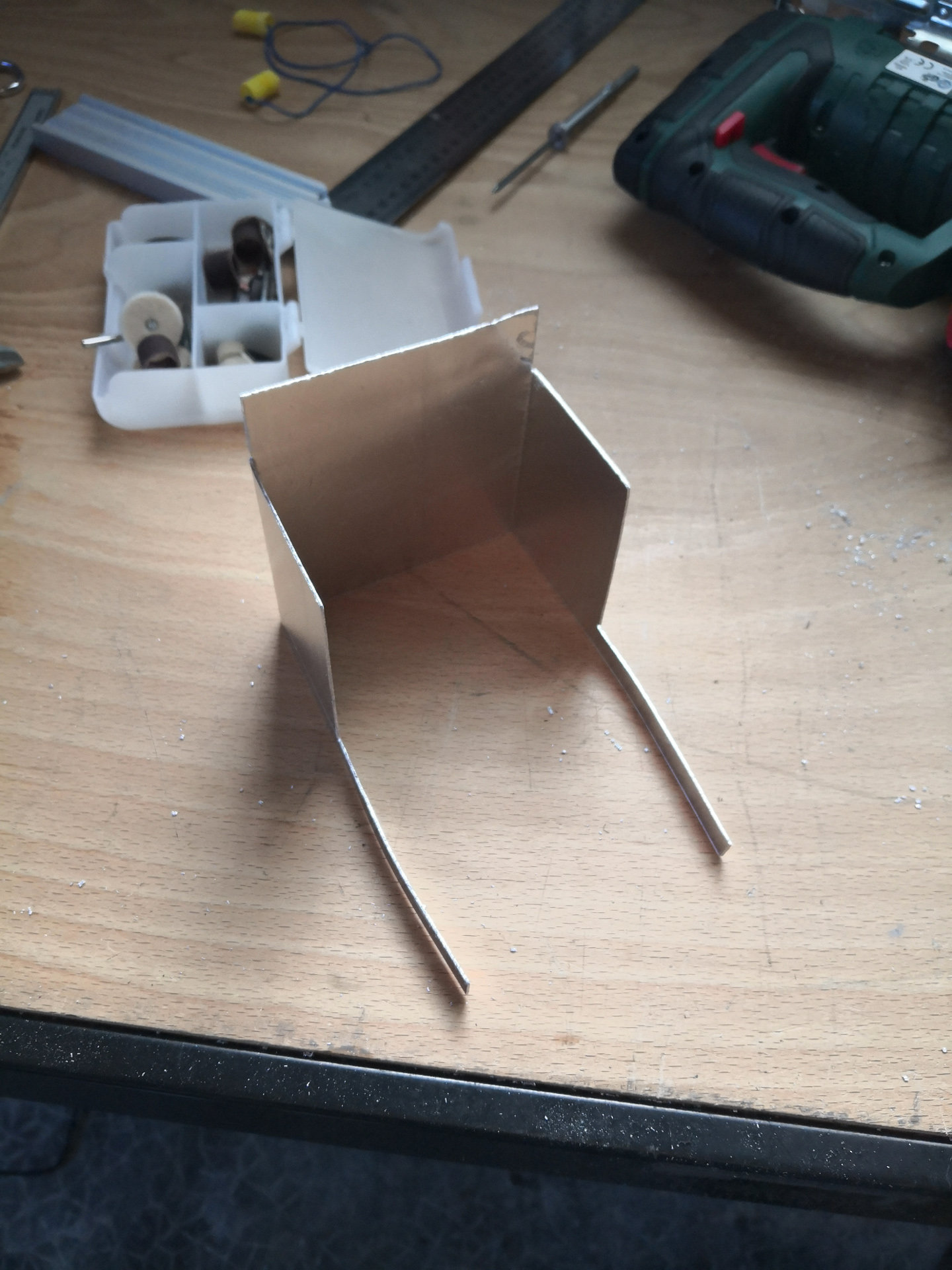

Début d'arrondi à la main

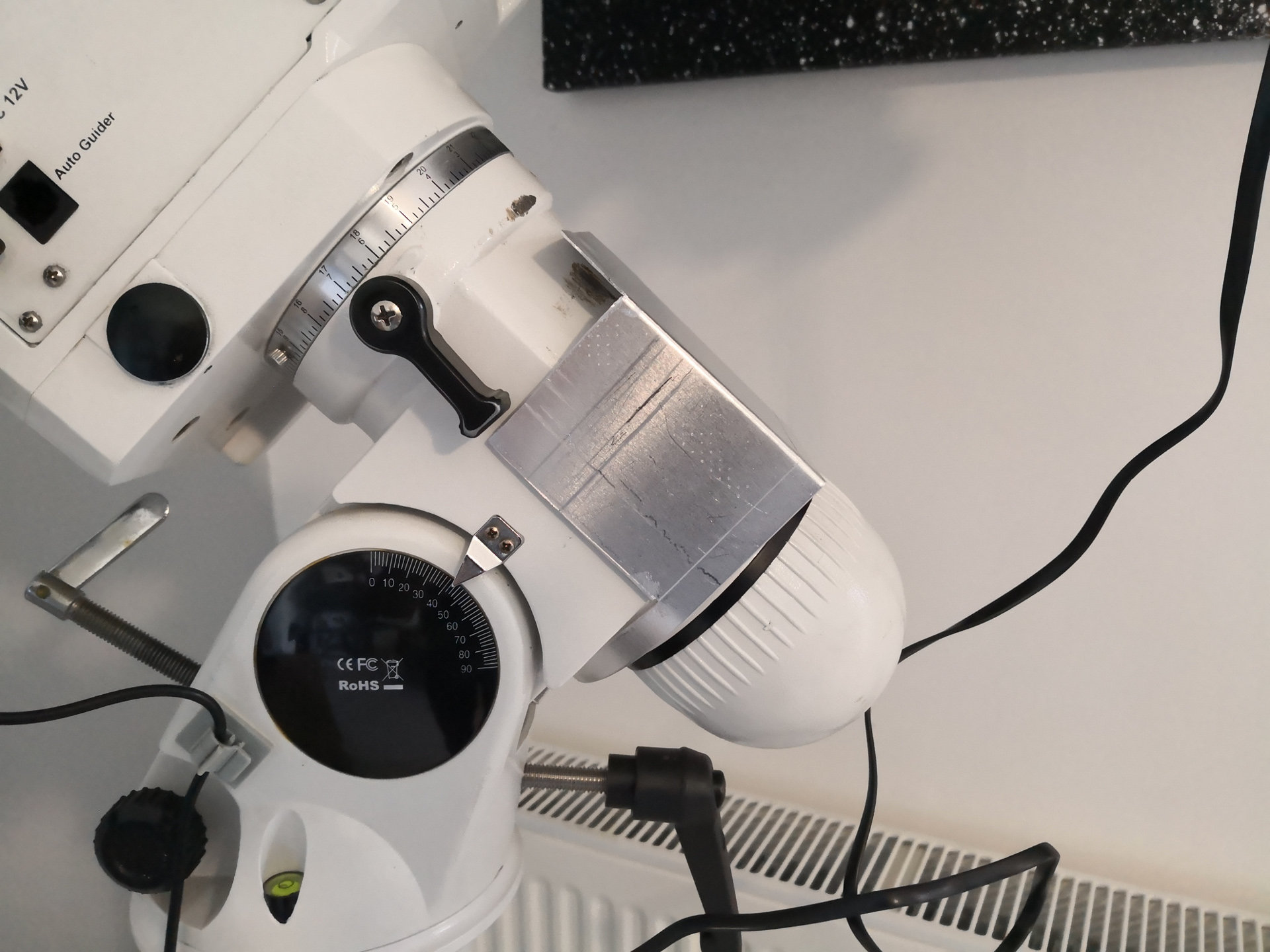

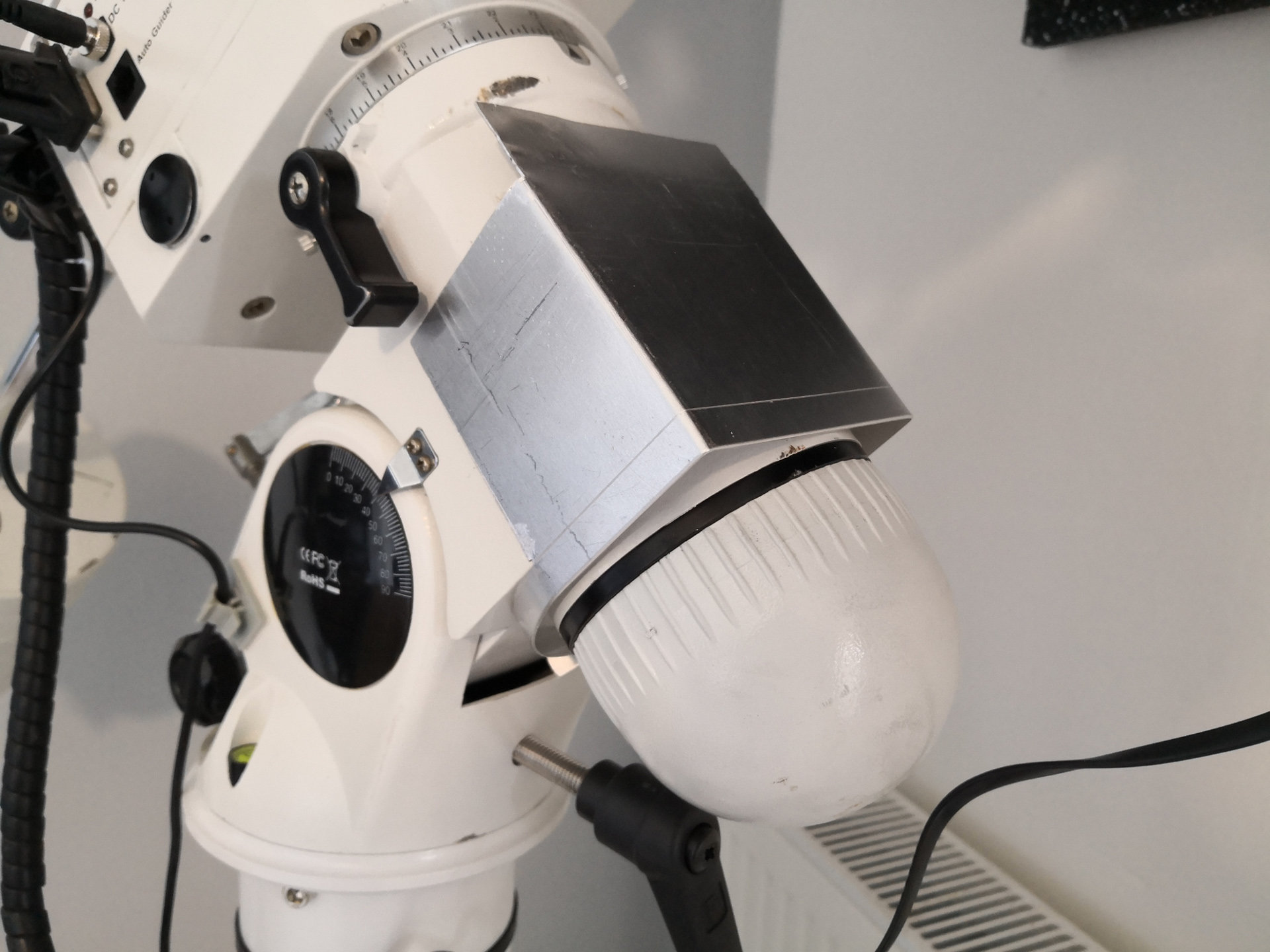

Test de positionnement, le pliage est niquel avec un léger jeu comme prévu car je souhaite mettre des bandes adhésives au dessous





Prise de repère pour le collier

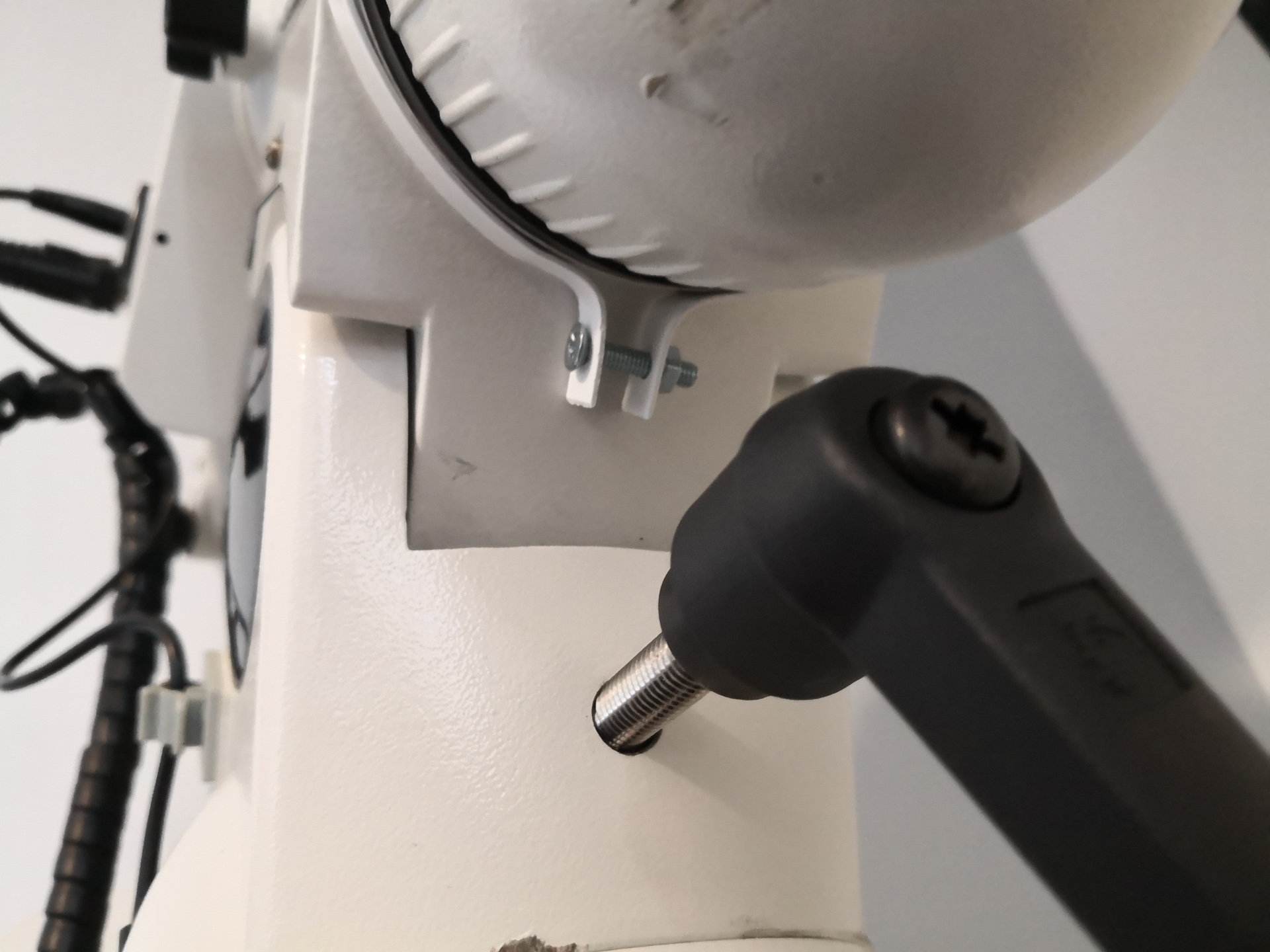

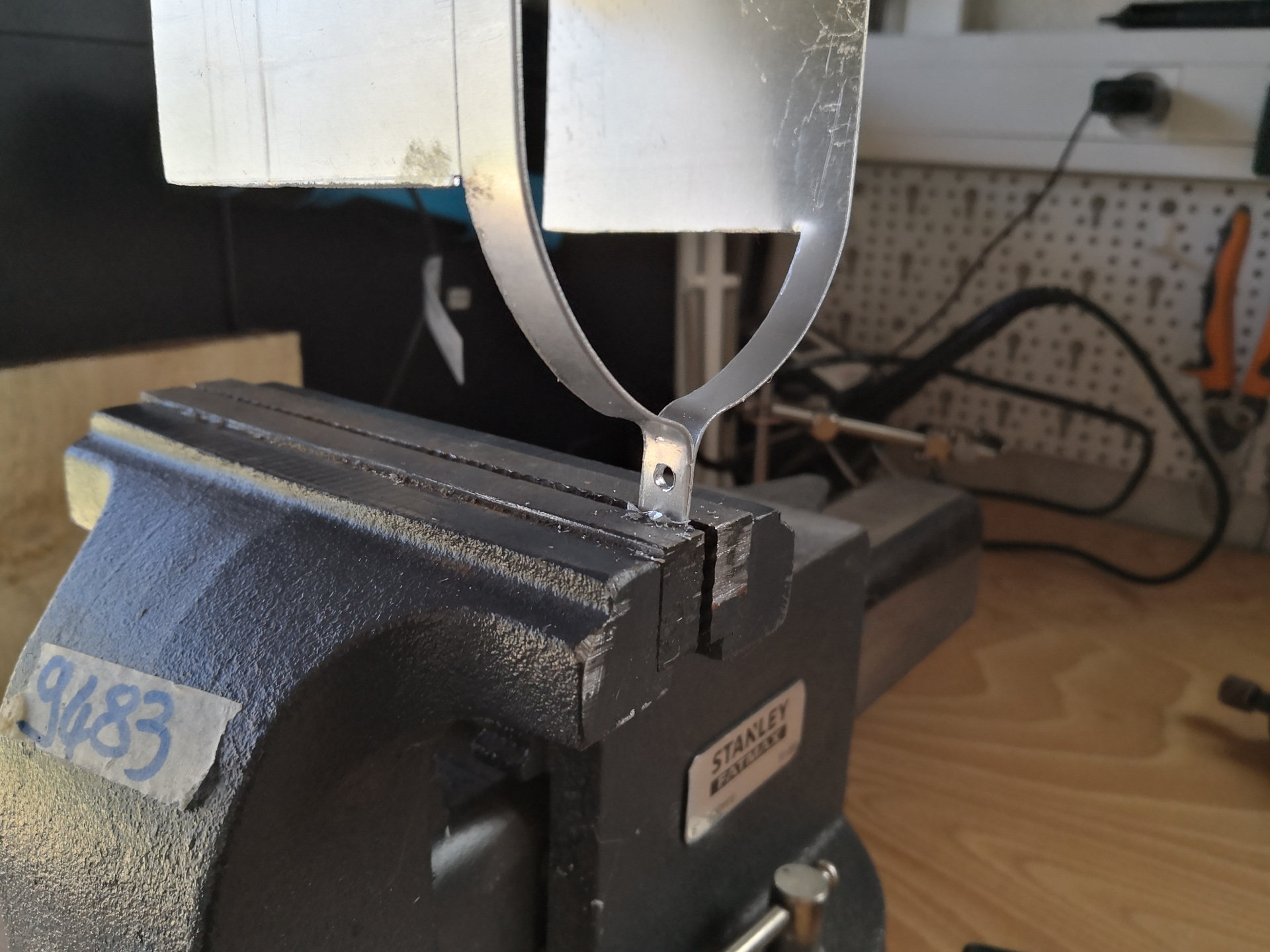

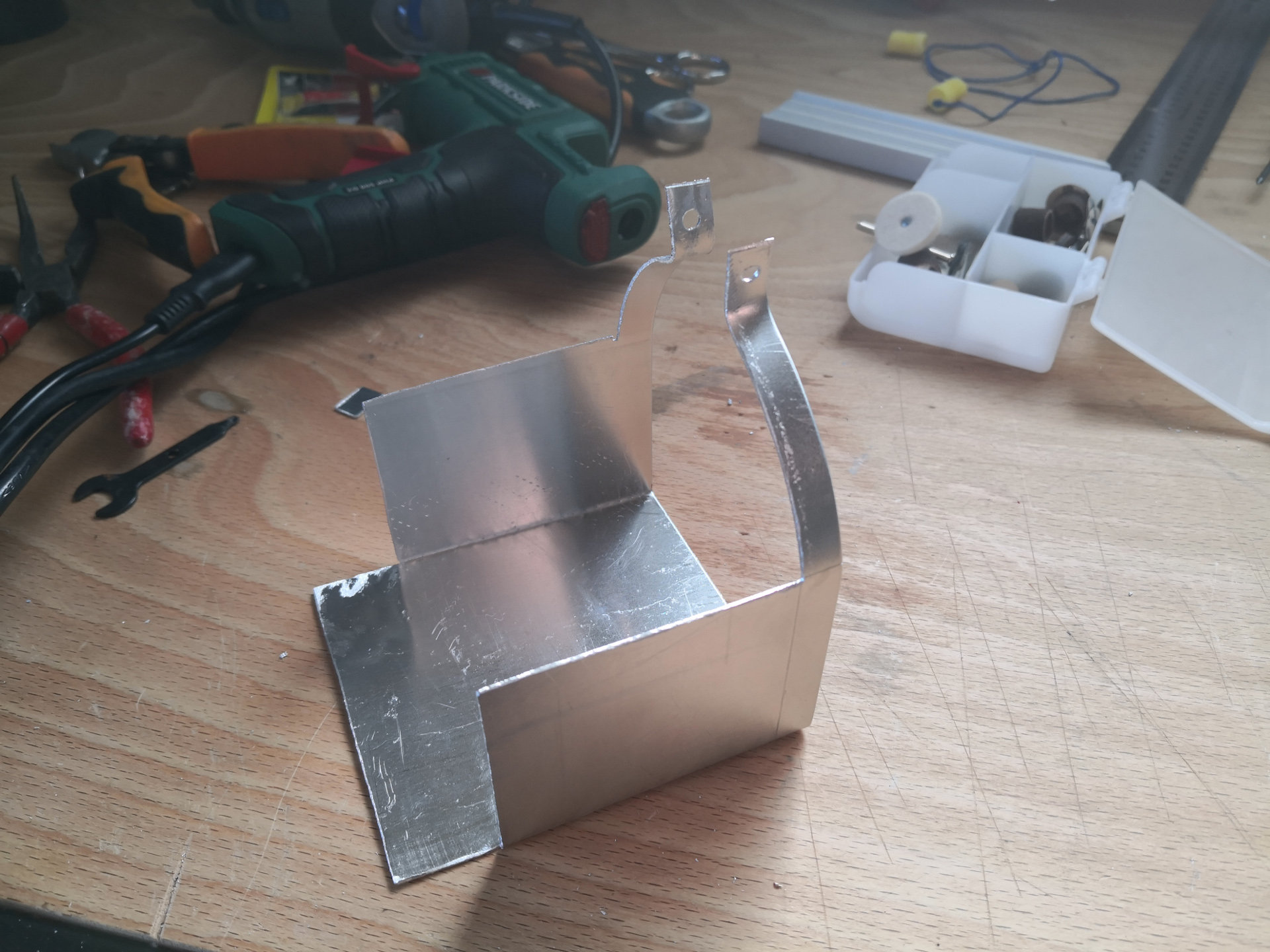

Fabrication du collier et perçage pour la vis de serrage



Ébavurage intégral la dremel et c'est fini pour la partie fabrication

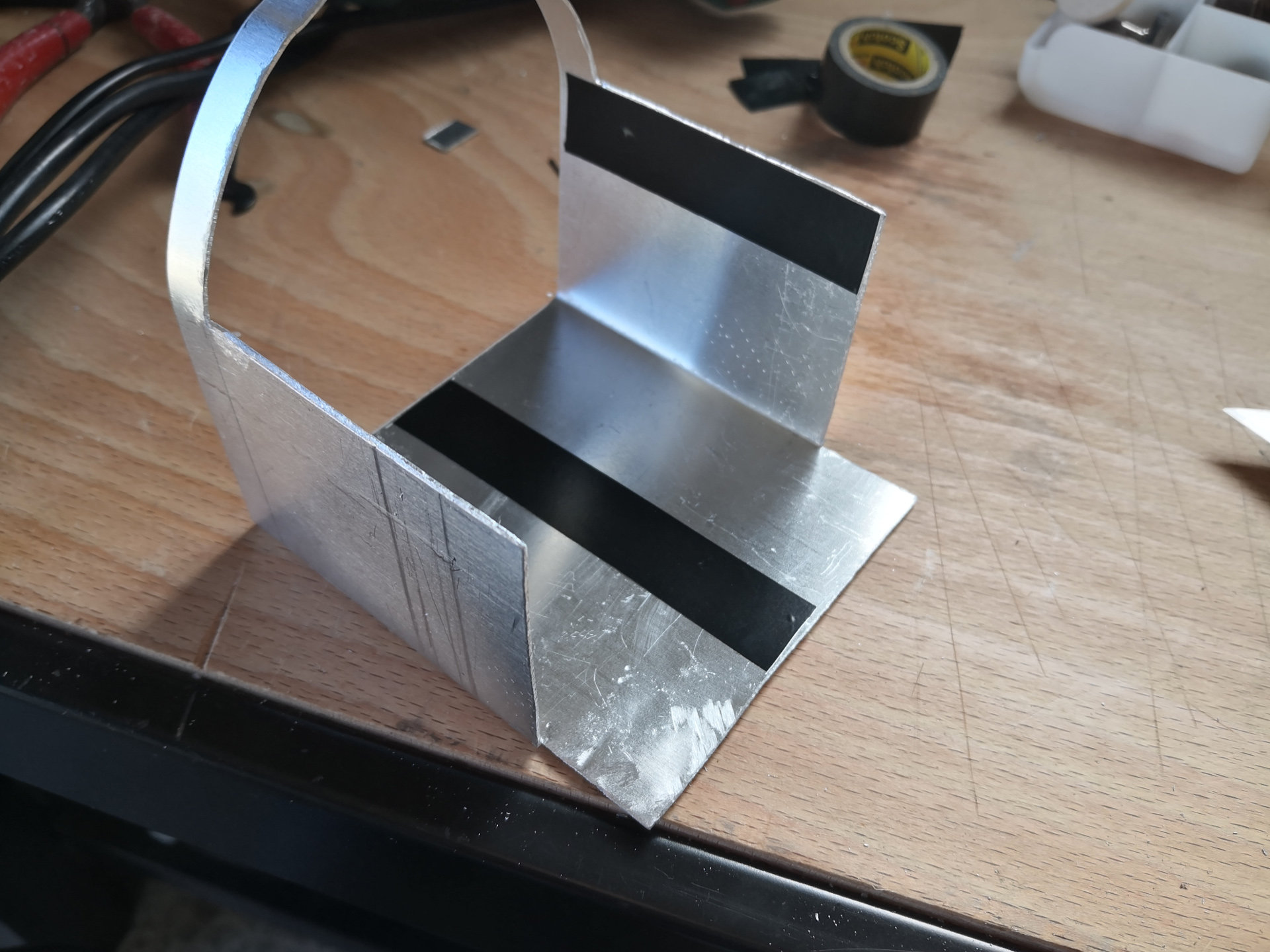

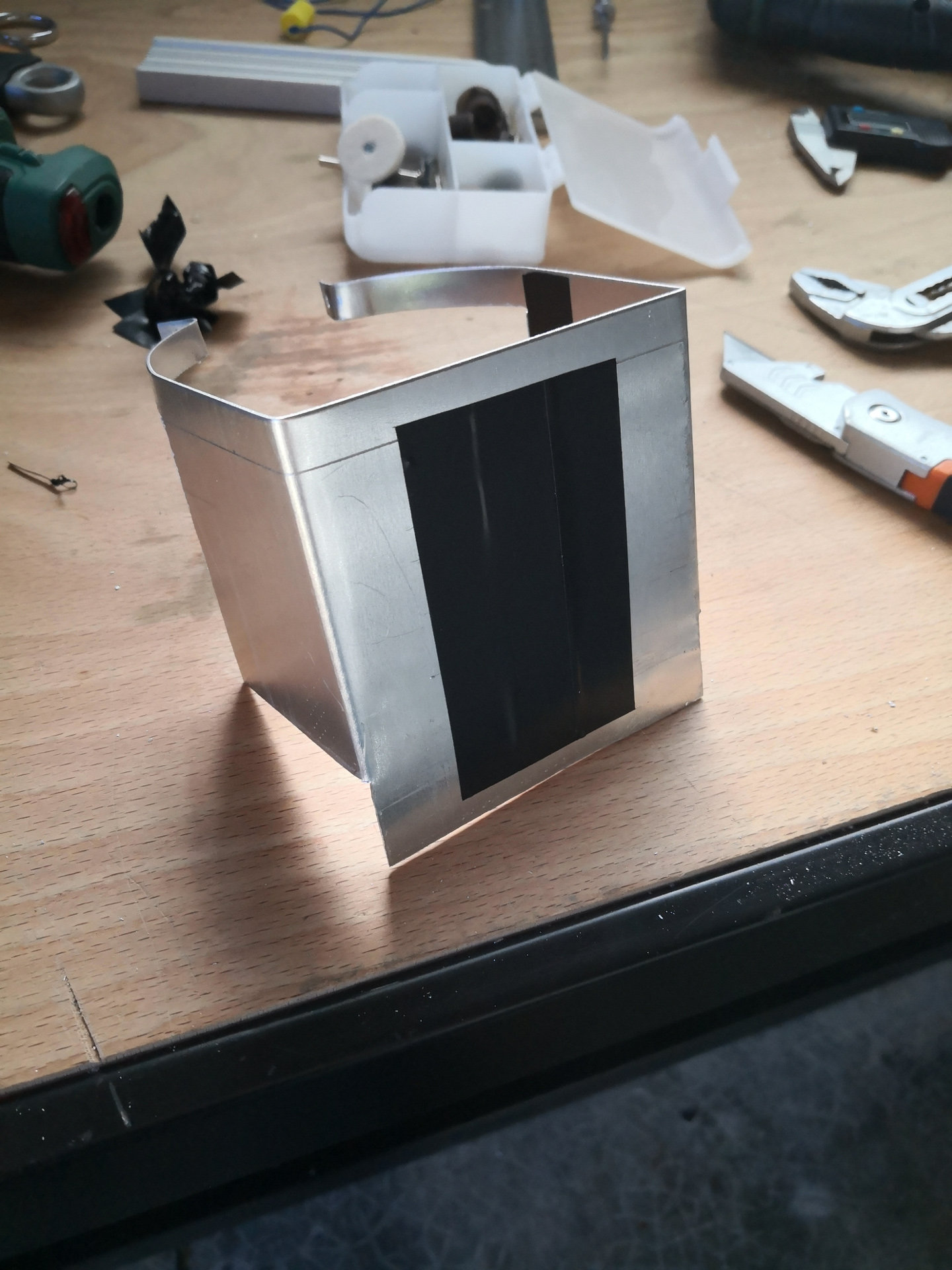

Préparation de la mise en peinture, des scotchs masque les endroits internes ou je souhaite mettre des bandes adhésives ainsi que du scotch sur la partie supérieure à l'endroit ou sera positionné le velcro pour fixer les accessoires.

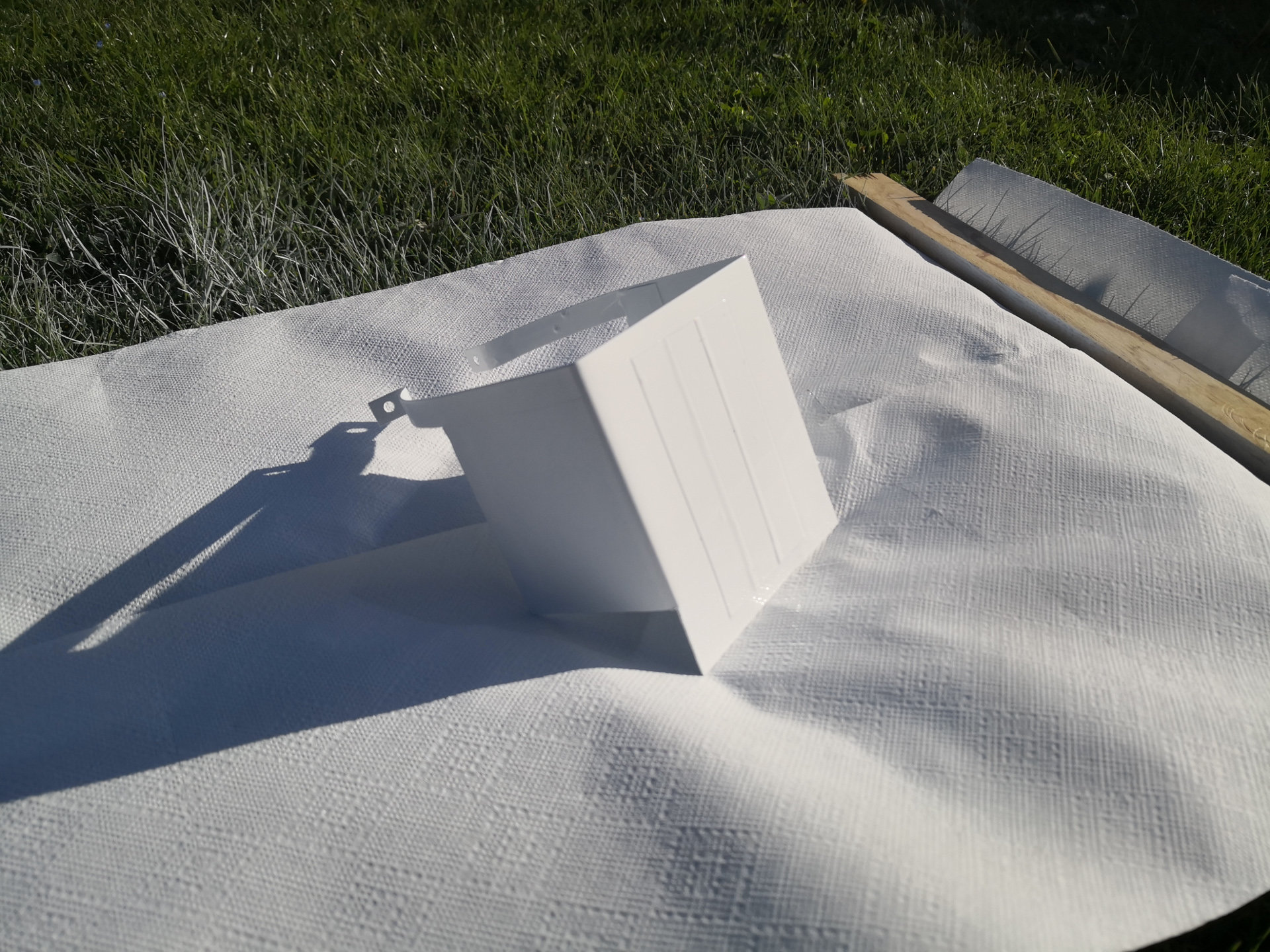

Peinture, malheureusement quelques ratés après la peinture, des morceaux s'écaillent en retirant les scotchs qui tiennent trop bien. J'aurais du aller acheter du scotch de masquage. Tant pis, je n'ai pas envie de recommencer, je fais des petites retouches pour cacher la misère.

Et puis l'astro c'est la nuit hein, on voit rien après tout😜

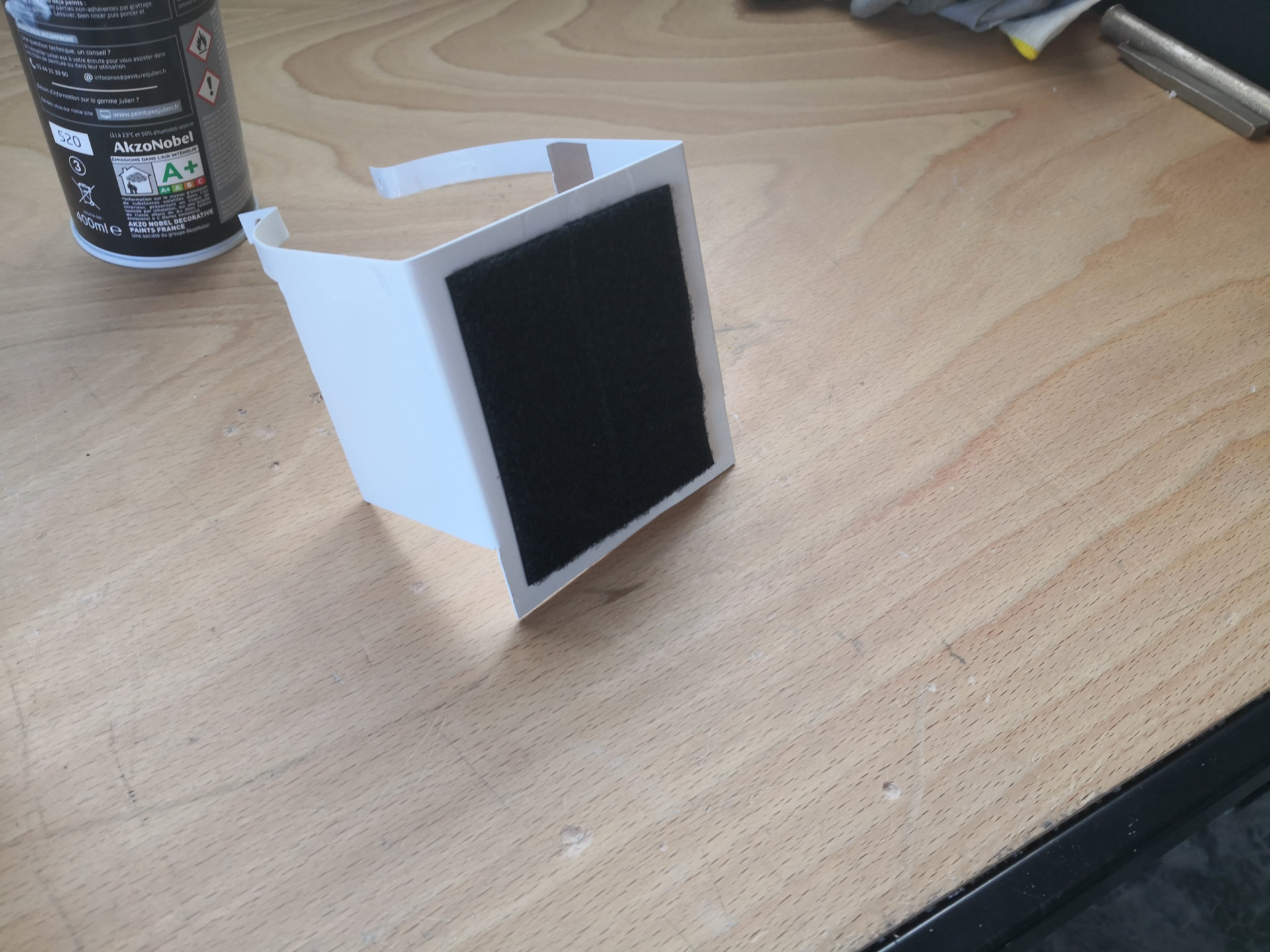

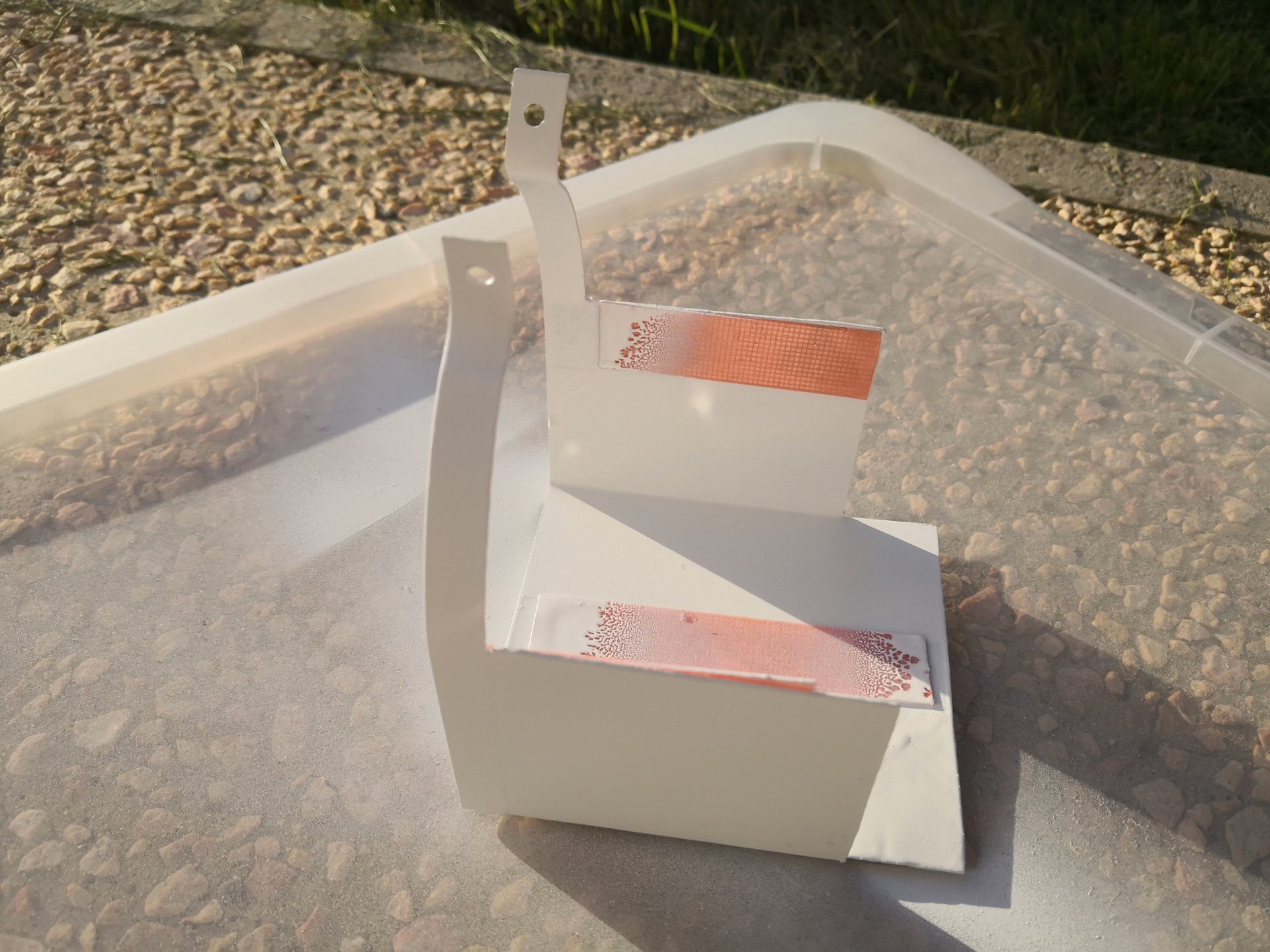

Mise en place du velcro adhesif



Mise en place des rubans adhésifs + re petit coup de peinture pour rattraper les dégâts....dessous ce n'est vraiment pas propre, heureusement qu'on ne le fera pas

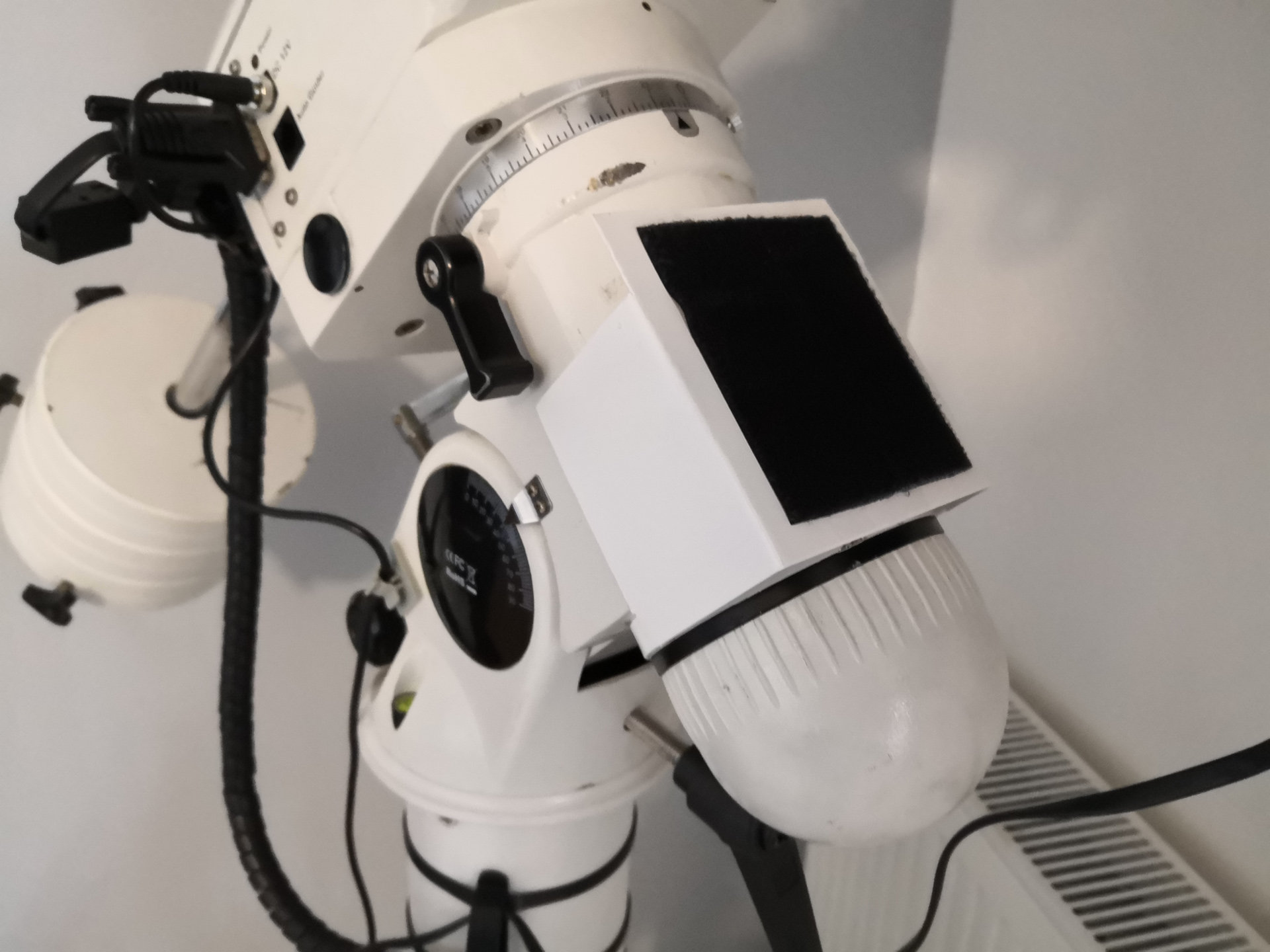

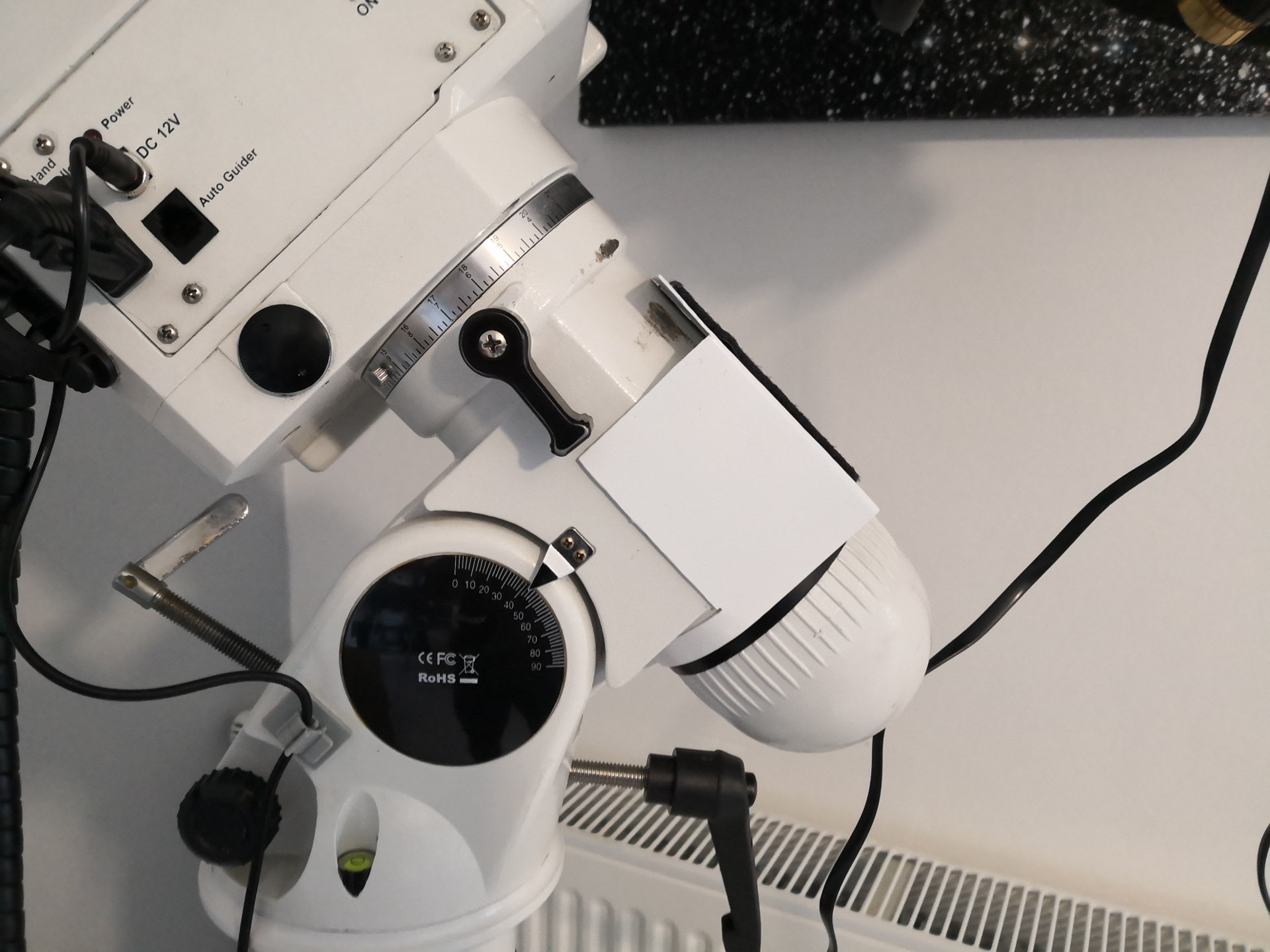

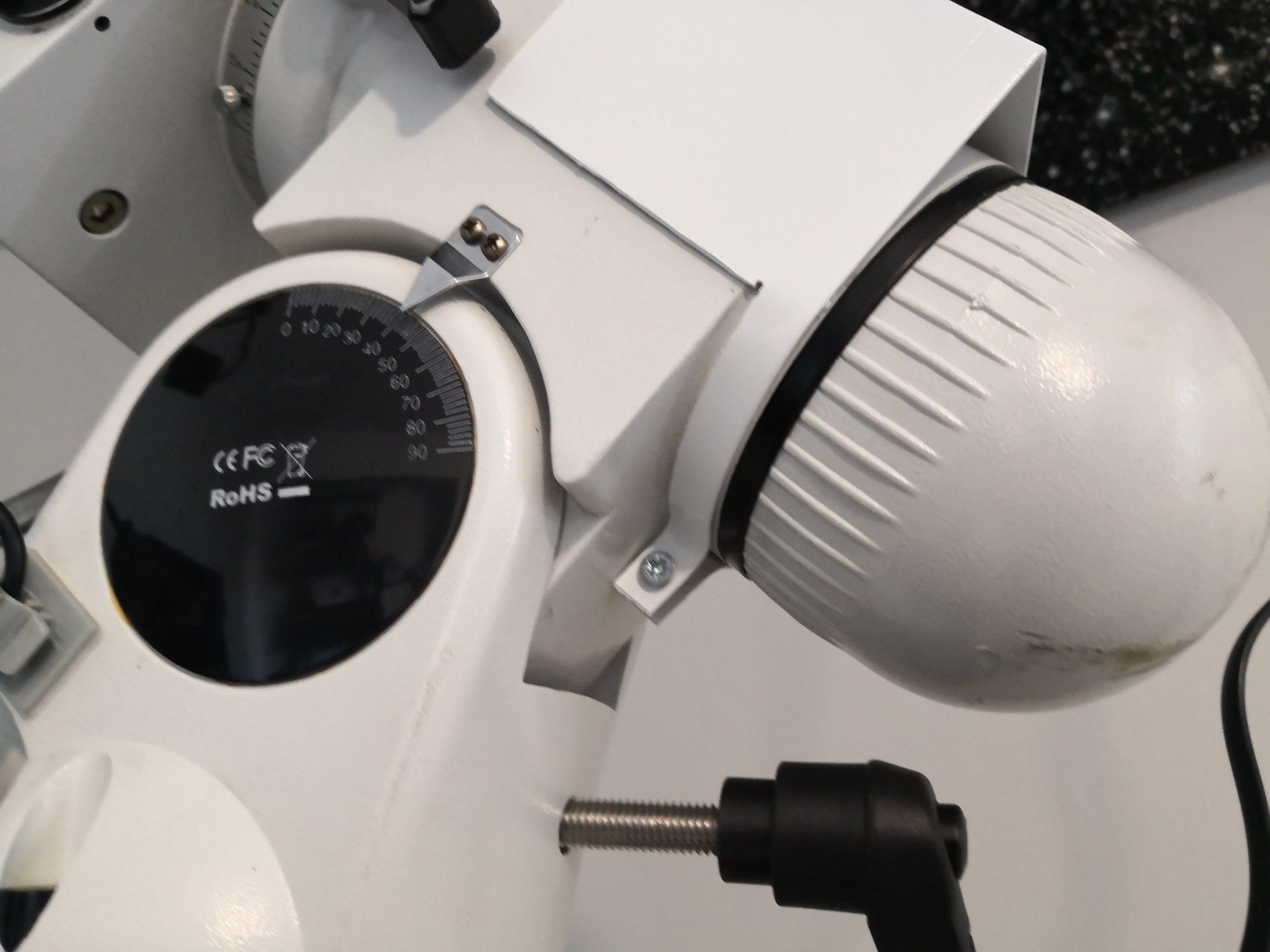

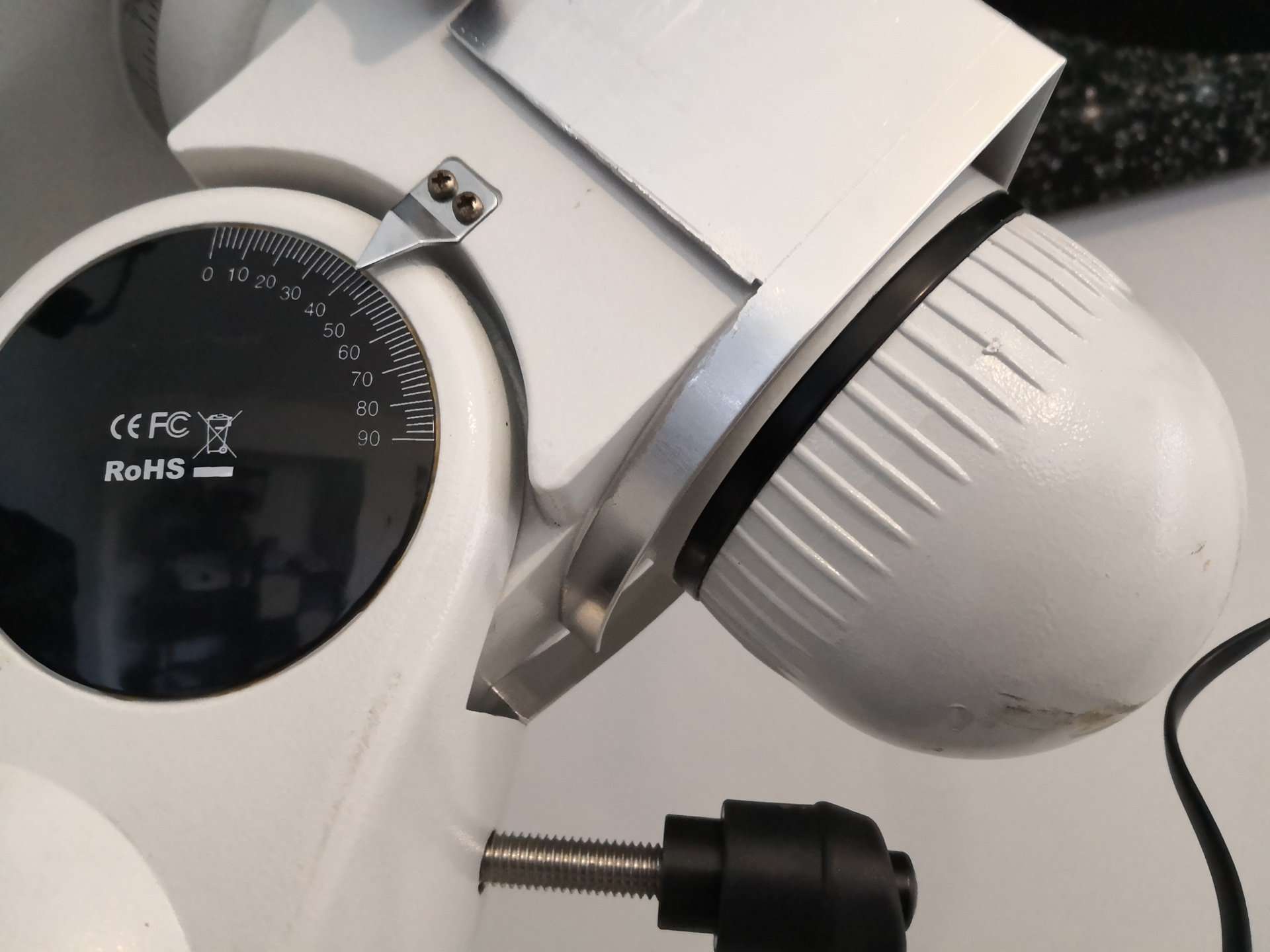

Installation finale

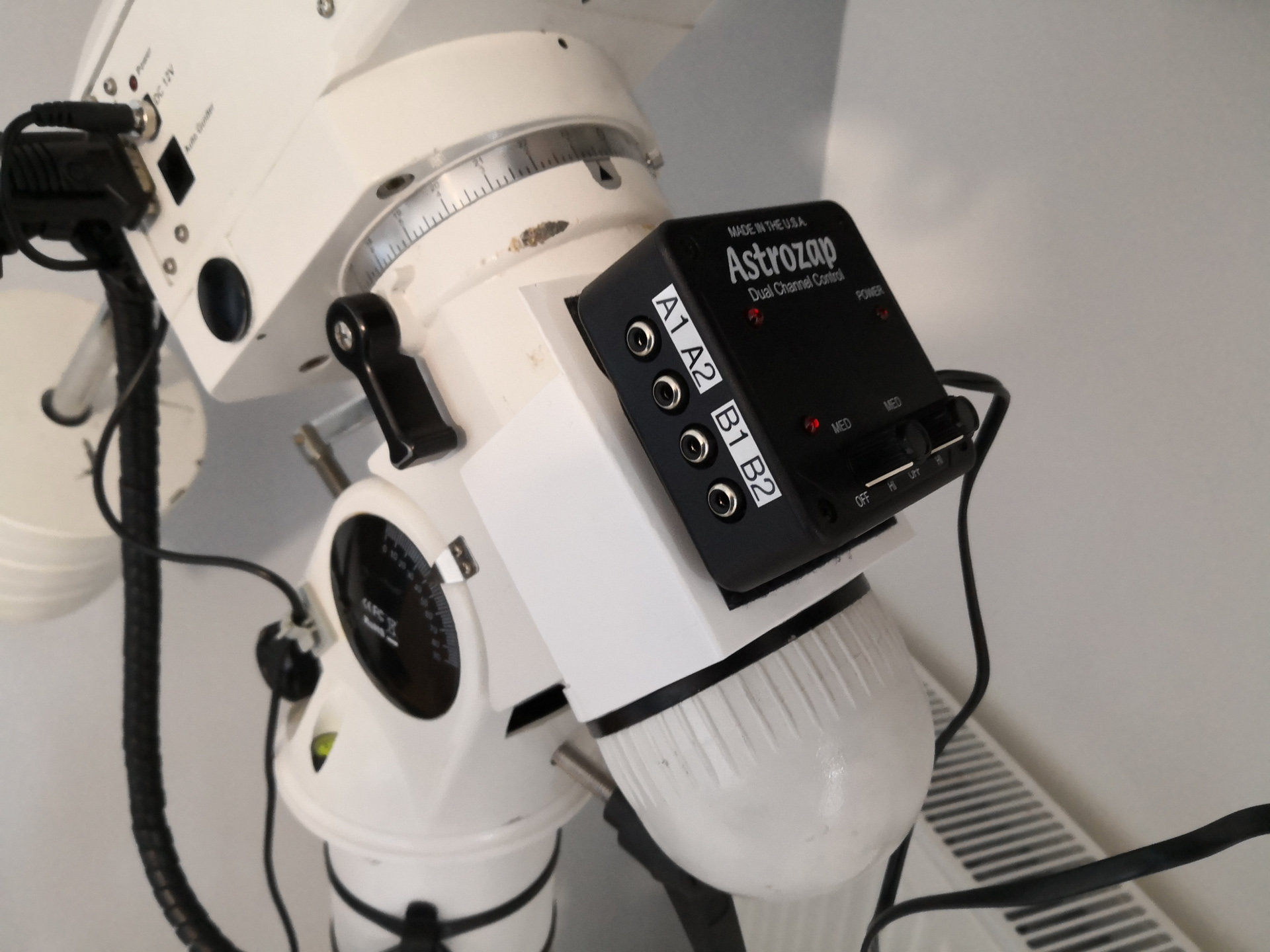

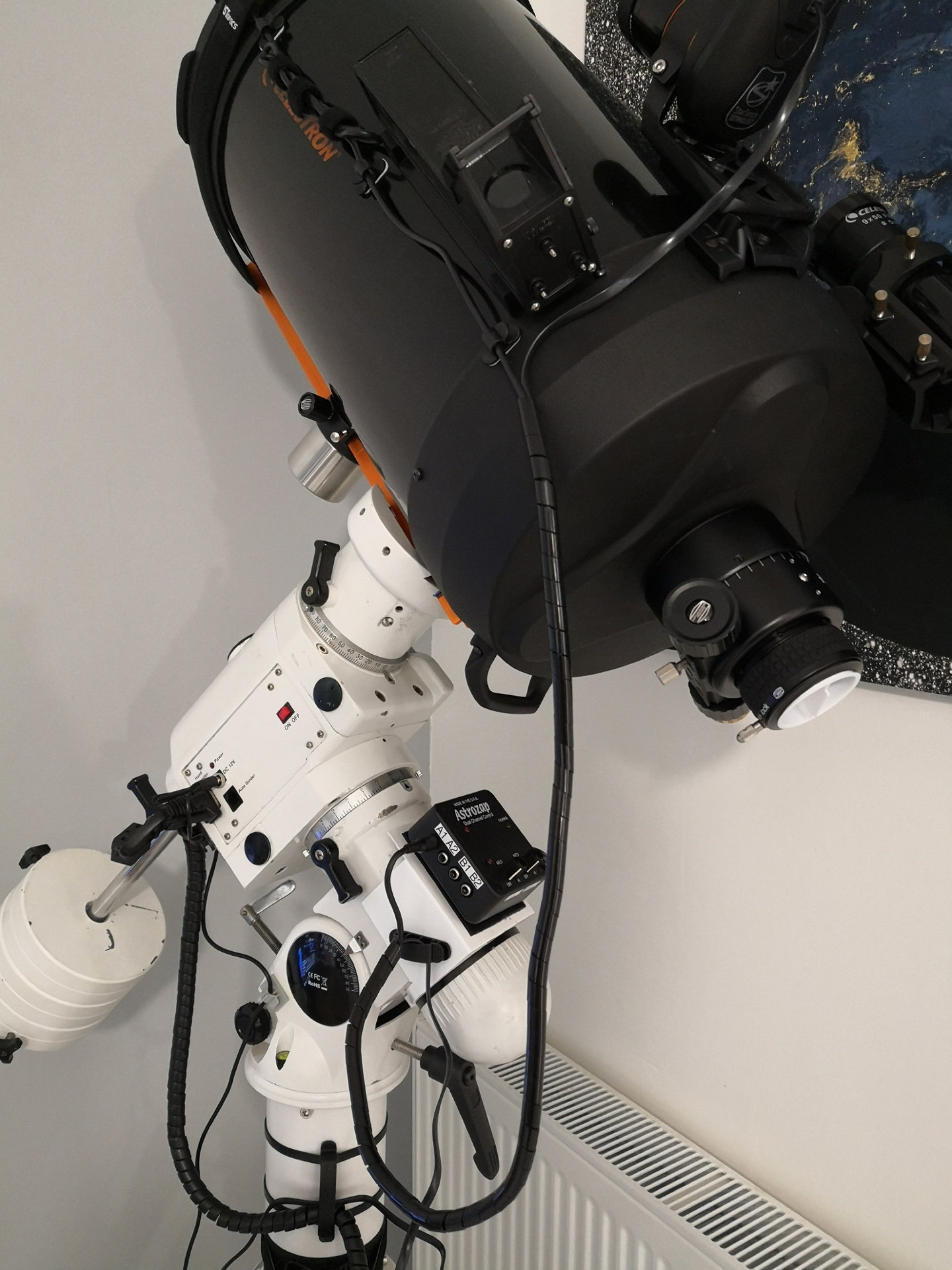

Avec l'Astrozap comme accessoire:

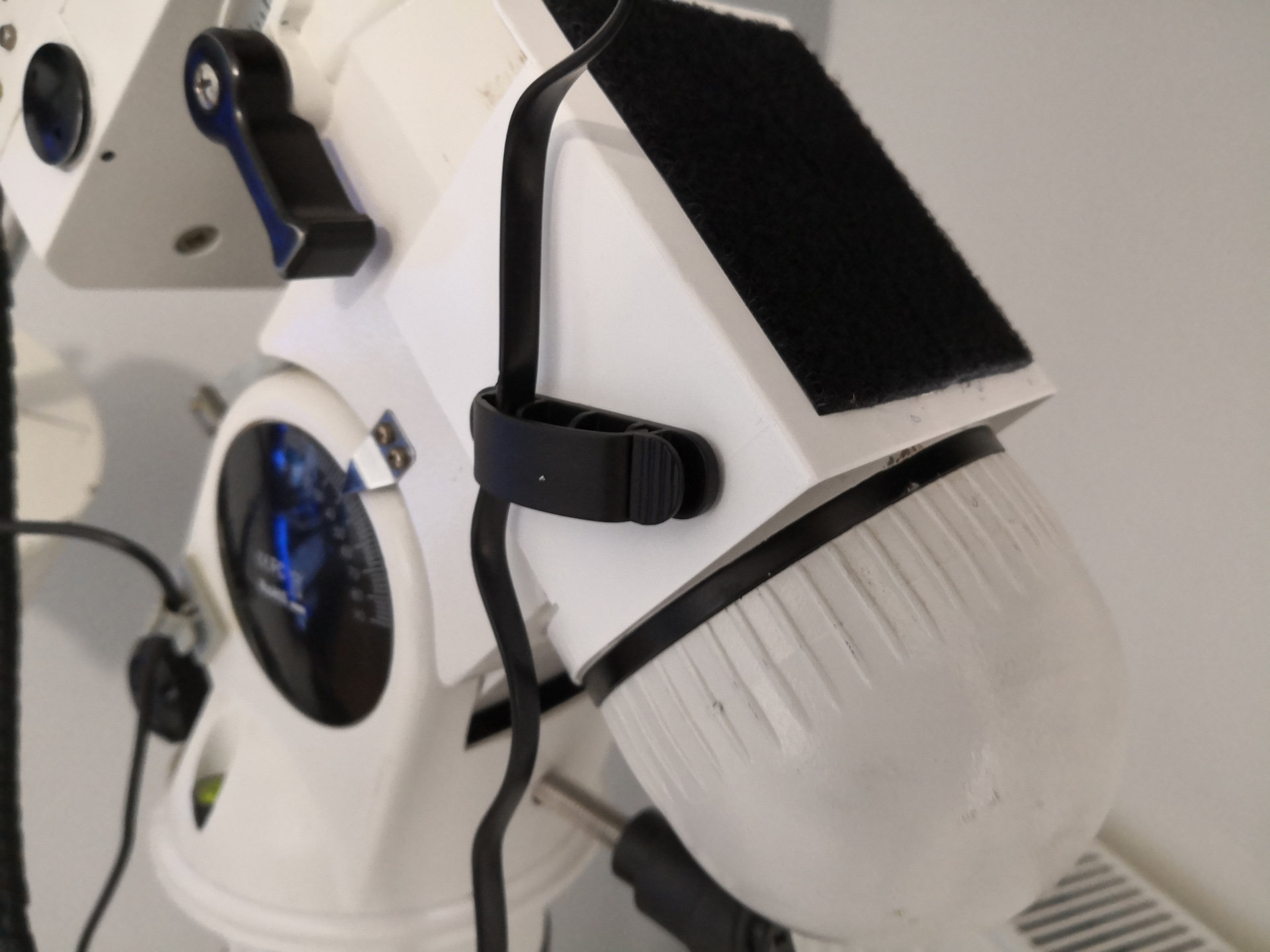

Ajout de passe-câbles de chaque côtés



Final



Voila, bilan de suis très satisfait sur le plan fonctionnel/pratique, tout tiens très bien ensemble, un peu déçu sur le plan esthétique, déjà je n’avais pas la bonne couleur, puis j'ai raté ma peinture. Heureusement en partie visible c'est ok.

J’espère que ça vous à plu



Bon ciel à tous!







[macfly51]

il y a 8 minutes, alinthda a dit :

Encore une fois je m'excuse à l'avance pour mes fautes de français, je suis et je demeure une quiche dans ce domaine. 😄



Tu peux arrêter de te répéter, il n'y a pas une faute



J'adore ce genre de bricolage !

Tu as dû te tromper sur les dernières photos, la platine est encore brute avant peinture.



Fais-nous voir !

[alinthda]

il y a 10 minutes, macfly51 a dit :

Tu peux arrêter de te répéter, il n'y a pas une faute

J'ai de grosse lacune et il me faut beaucoup de relecture pour y arriver. Comme certaines personnes sont à cheval sur l'ortho je préfère m'excuser à l'avance



Sinon pour ton commentaire c'est sympa, comme je le dis en fin de post, j'ai un bug avec ces photos, je les supprime à l'édition et pourtant dès que je publie elles sont là, je ne sais pas comment faire



-edit-

C'est bon après les avoirs supprimés puis re-uploadé

[le Nordiste]

Petite astuce pour retirer le ruban adhésif de masquage

NE PAS TIRER PERPENDICULAIREMENT à la surface,

mais le replier sur lui même - en U -

et tirer doucement ET PARALLÈLEMENT à la surface.



[armelk]

Bonjour,

très bonne idée et j'approuve cette sublime initiative !

Merci pour les cotes, mais il y a certaines personnes qui ne sont pas très bricole, pourrais-tu donner les cotes sous forme de plan afin que l'on puisse en réaliser ?

En ces temps de disette astronomique tout est bon pour s'occuper et améliorer nos équipements.

Merci encore.

Amicalement.

Armel



Modifié 15 mars 2020 par armelk

[Discret68]

Il y a 15 heures, alinthda a dit :

Peinture, malheureusement quelques ratés après la peinture, des morceaux s'écaillent en retirant les scotchs qui tiennent trop bien.



Pour peindre sur de l'aluminium, il y a quelques astuces à mettre en œuvre.



D'une manière générale, l'aluminium s'oxyde naturellement. Une couche d'alumine recouvre la surface et la peinture a beaucoup de mal à tenir sur cette couche d'alumine.



En plus, le fait de tenir la pièce avec ses doigts fait qu'on dépose une couche de gras sur la pièce qui va également nuire à la bonne tenue de la peinture.



Certains recommandent de poncer et de dégraisser la pièce avant peinture. Mais pas facile lorsque la pièce présente des formes tarabiscotées.



En ce qui me concerne, pour toutes les pièces en aluminium que je peints, je décape la surface à l'aide de soude caustique, qu'on trouve dans tous les magasins de bricolage et grandes surfaces. Je plonge la pièce dans un bac (de taille adaptée à la pièce à décaper). L'avantage de la soude est que le dégraissage se fait également par la soude.



Je laisse la pièce durant quelques minutes dans le bain en agitant de temps à autre. Un léger dégagement gazeux se produit. Pour des raisons évidentes de sécurité, il vaut mieux procéder à l'extérieur et se munir de protections adéquates (à minima lunettes de protection - Les yeux n'aiment pas les projections de soude). Bien rincer les parties du corps sur lesquelles de la soude serait en contact.



Après décapage, rincer abondamment la pièce et bien la sécher (naturellement, sèche cheveux ou passage au four à environ 60/80°C). Ne surtout pas toucher la surface de la pièce avec ses doigts au risque de redéposer des traces de gras.



Passer une couche d'apprêt galvanisant, qu'on applique généralement sur les pièces en acier mais qui dans le cadre de l'alu permet une bonne accroche de la peinture. On trouve cette peinture en bombe dans tous les magasins de bricolage.



Passer ensuite la couche de finition de la couleur désirée. En général, après quelques heures de séchage à l'air ambiant, je mets la pièce dans le four à 60°C durant 6 à 8 heures.



Il est tout à fait possible de coller de l'adhésif (velcro adhésif) sur la surface peinte. De fait, aucun masquage préalable de la peinture n'est nécessaire.



J'ai des pièces en alu qui ont été traitées de la sorte il y a quelques années et aucune altération de la peinture n'est à déplorer.



JP

Modifié 15 mars 2020 par Discret68

[alinthda]

Il y a 10 heures, le Nordiste a dit :

Petite astuce pour retirer le ruban adhésif de masquage

NE PAS TIRER PERPENDICULAIREMENT à la surface,

mais le replier sur lui même - en U -

et tirer doucement ET PARALLÈLEMENT à la surface.

Bonne astuce, c'est ce que j'ai essayé de faire mais la peinture n'était pas assez sèche je pense, ou surtout la surface mal préparé



____________________________________________________



Il y a 10 heures, armelk a dit :

Bonjour,

très bonne idée et j'approuve cette sublime initiative !

Merci pour les cotes, mais il y a certaines personnes qui ne sont pas très bricole, pourrais-tu donner les cotes sous forme de plan afin que l'on puisse en réaliser ?

En ces temps de disette astronomique tout est bon pour s'occuper et améliorer nos équipements.

Merci encore.

Amicalement.

Armel

Merci pour ton commentaire super sympa, ça fait plaisir. Je met en dessous un plan qui n'est pas à l'échelle, mais qui comporte toutes les côtes pour réaliser la pièce. (cliquer dessus pour agrandir)



____________________________________________________



Il y a 8 heures, Discret68 a dit :

Pour peindre sur de l'aluminium, il y a quelques astuces à mettre en œuvre.

.......

JP

Merci pour toutes ces astuces, c'est ici que ce trouve la frontière entre le bricolo du dimanche et le spécialiste. J'ai toujours eu un problème avec la peinture, je connais la théorie, mais comme j'ai la patience d'un enfant de 6 ans à noël, je vais trop vite, je prépare mal, et dès que la peinture est faite au lieu de bien laisser sécher, je tourne autour et je fini par la prendre beaucoup trop tôt 😂





____________________________________________________



Pour des questions pratiques j'ai ajouté de chaque côté des petits passe-câbles que j'avais commandé pour la monture chez pierro









[armelk]

Bonjour,

ça y est, en cette période de confinement, j'ai réalisé mon support, encore merci à toi pour cette super idée (on décharge un peu le poids sur la monture)

J'ai fait quelques modification :

Un support un peu plus grand : 96x112

Les cotés un peu plus grand aussi : 90x70 (Ce qui oblige à faire une encoche pour le frein)



Voila les photos :

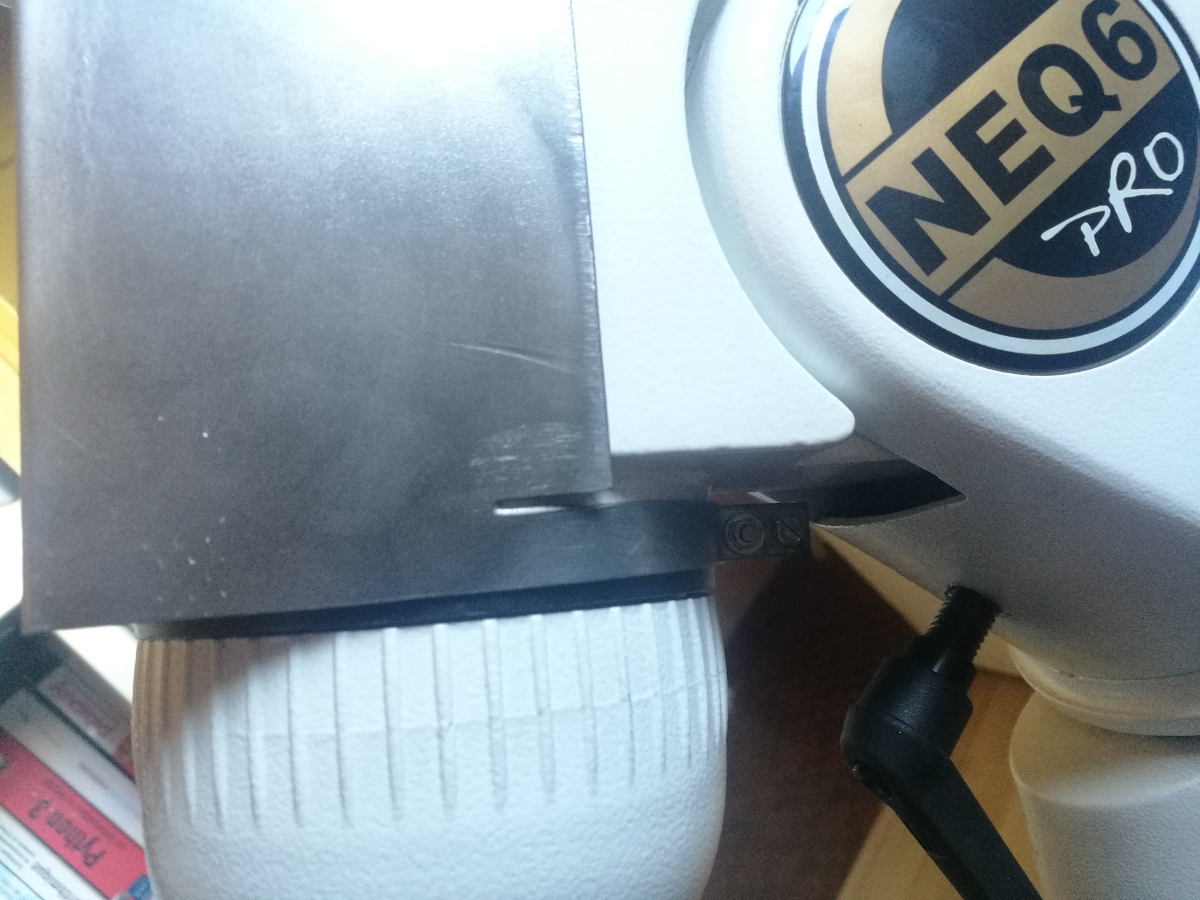

Vu du cote frein

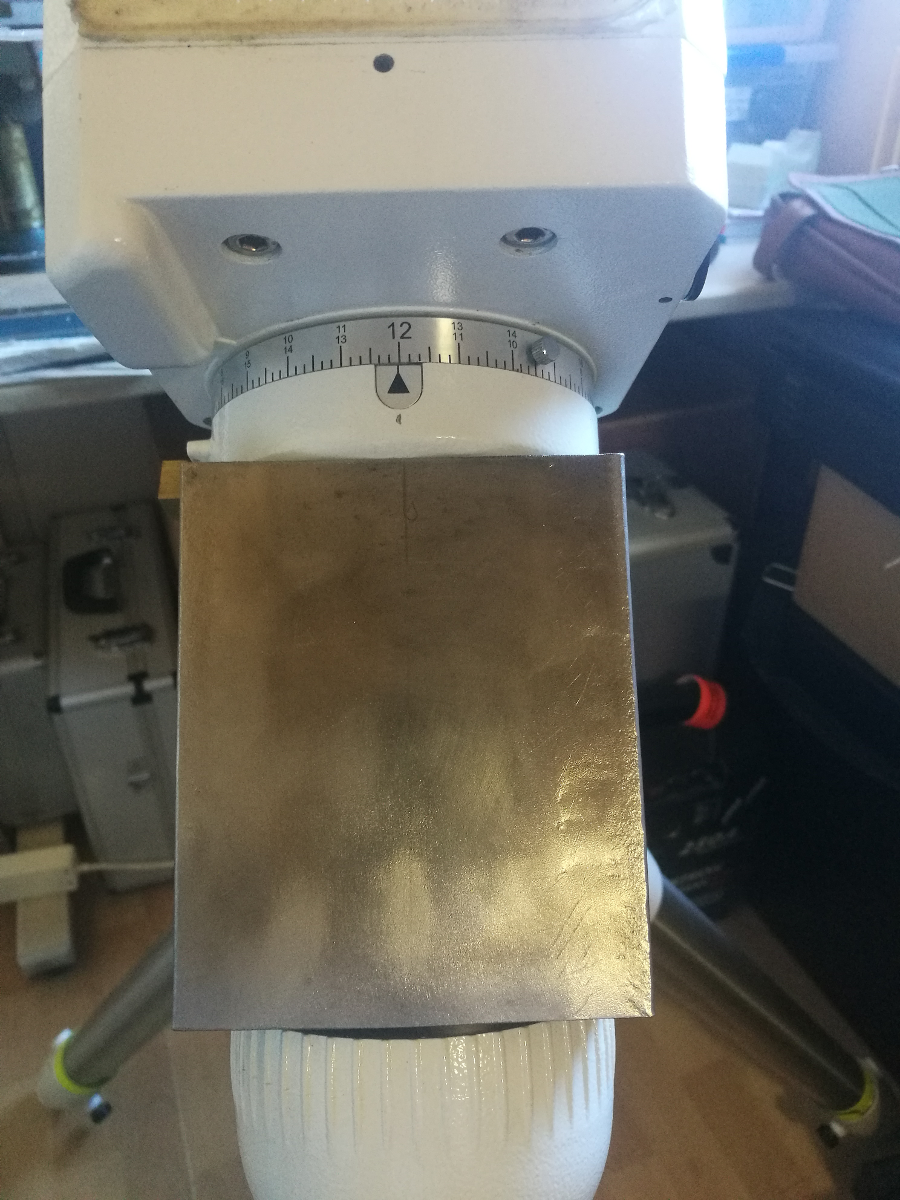

Vue de dessus

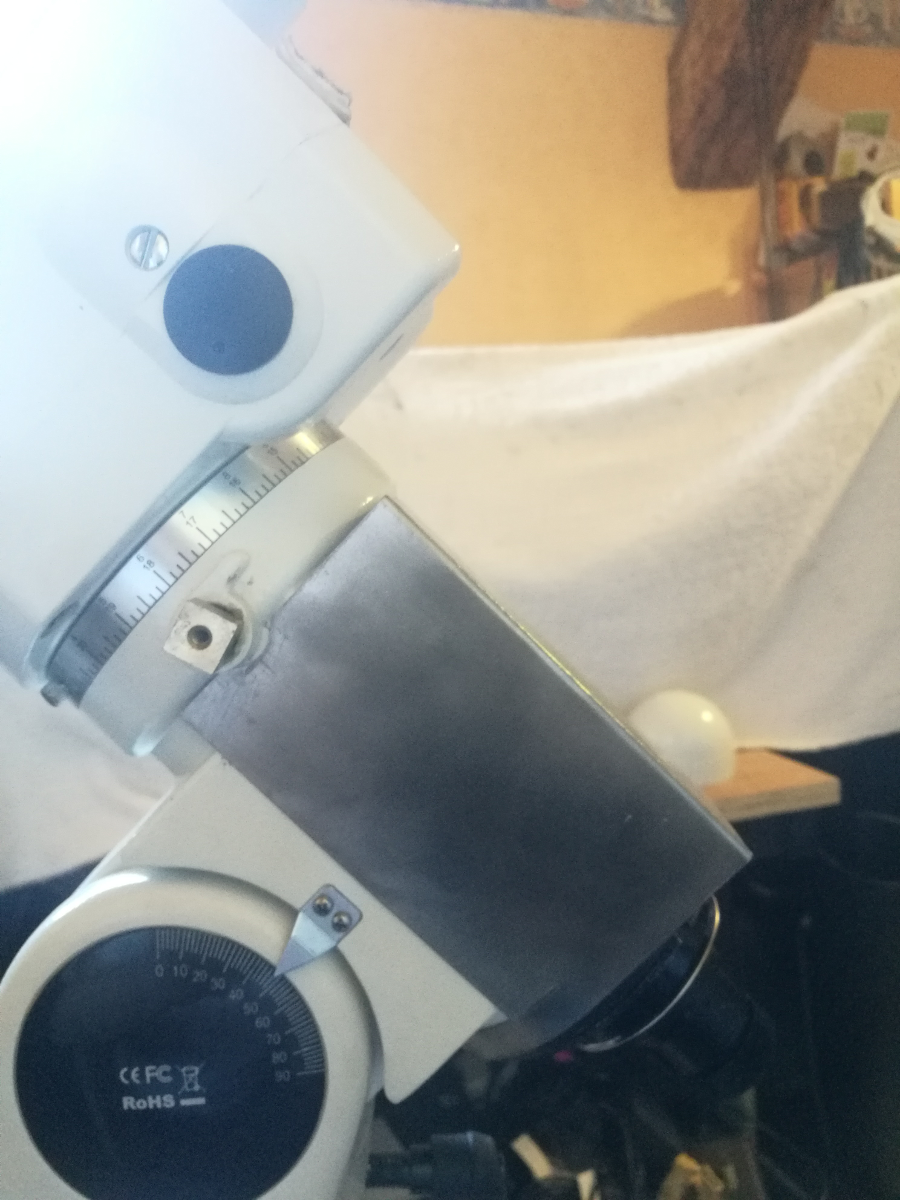

Vu coté droit



L'ensemble des coupes on été faites avec un disqueuse, pour avoir une coupe droite, guide en acier serré avec des serre-joints.

Il reste le dégraissage, et la peinture, je verrai cela une fois que tout sera terminé et que l'on aura le droit de sortir.



Prenez soin de vous et de vos proches.

Amicalement.

Armel



[alinthda]

Super taf, effectivement tu as bien plus d'espace utilisable que moi....... Va p'être falloir que je revois ma copie !

[armelk]

Bonjour,

je vais tenter de faire une mise à jour du plan pour que tout le monde en profite.

Amicalement.

Armel
