Fabrication d’une roue porte filtres

[Le Den]

Bonjour, je viens de terminer une roue à filtres. Mes contraintes faisaient qu’un passe filtre droit ne passait pas. Donc, au compas, construction d’une petite roue en aluminium de 3 mm d’épaisseur et de 90mm de diamètre. La roue s’articule sur une vis de 5 mm et pour le positionnement précis des trois emplacements je me suis servi d’un aimant neodyme fixé sur la cage et de trois petites vis fixées sur la roue. La rotation une fois en place se fait facilement avec un doigt.
j’ai découpé deux morceaux à 4 mm d’un vieil oculaire pour récupérer la partie filetée et je l’ai collé dans les  2 emplacements de la roue. La position derrière le porte oculaire est parfaite et je n’ai pas de vignettage.

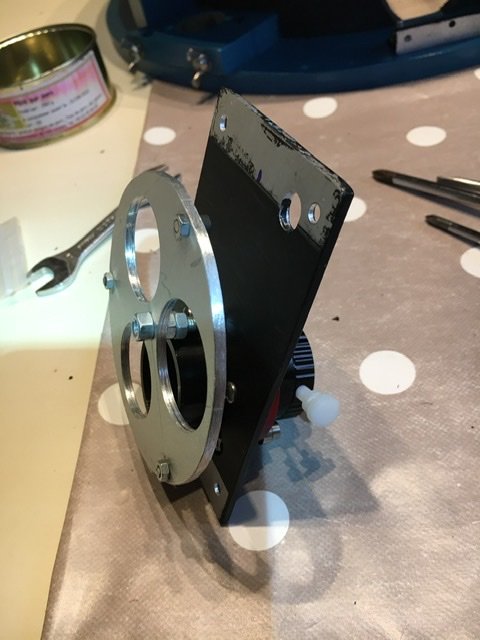

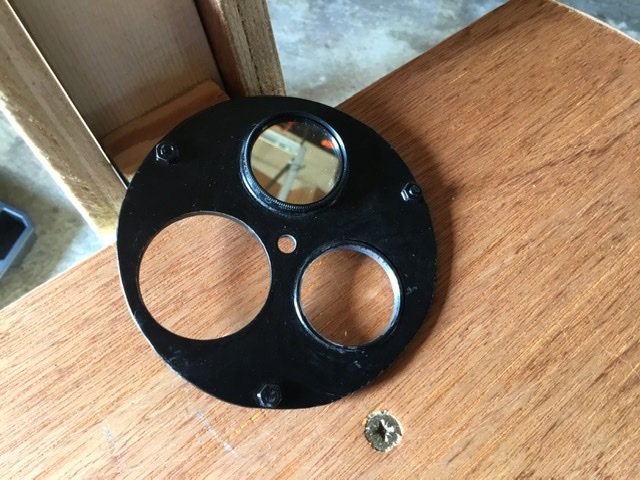

Assez parlé, quelques photos :




Modifié 21 mars 2020 par Le Den

[Patcubitus]

Bonjour Denis,



bien vu!

As tu un système (d'aimant ou autre) pour "bloquer" la roue juste sur le filtre que tu choisis?

Pour pas qu'elle soit en roue libre.



Pat



[Le Den]

Bonjour Patrice, oui un aimant neodyme fixé sur le cadre la cage secondaire et trois petites vis sur la roue, c’est super bien centré. Je viens de commander un UHC Explore Scientific, j’espère qu’il va venir, sinon je patienterai. Bon ciel à tous, Denis

[Patcubitus]

Ok, merci pour les explications, j'avais bien remarqué les 3 vis sur le tour de la roue



Bon ciel

Pat

[alinthda]

Bonjour Denis,



Très belle réalisation, très fonctionnelle et jolie travail du métal.

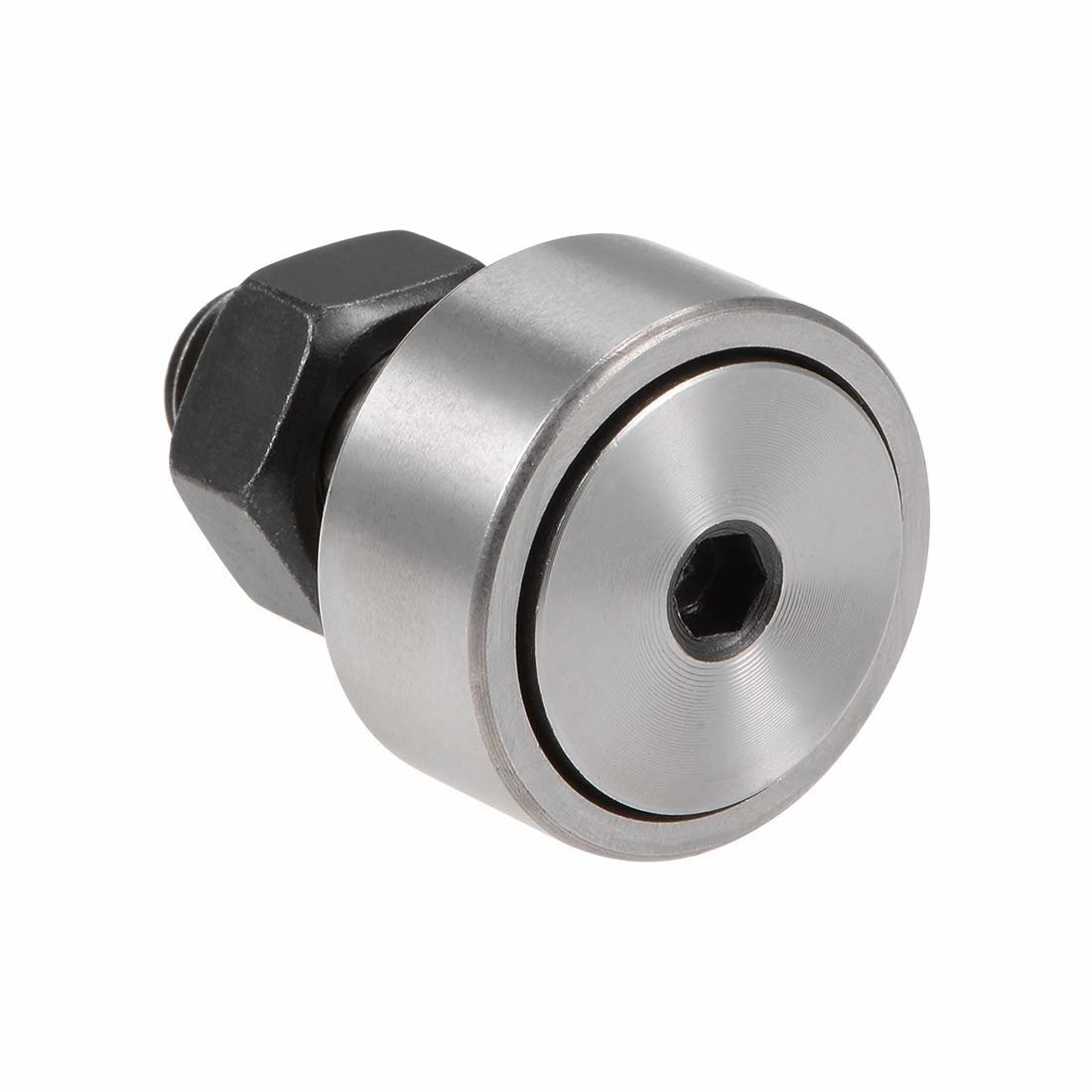

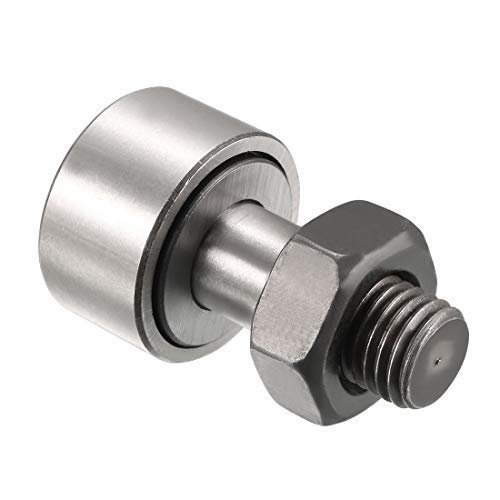

As-tu envisagé de remplacer la M5 centrale par un couple roulement à aiguille/goujon de petit diamètre dans ce genre:

Tu aurais un mouvement très fluide et sans jeu. Bien sur c'est du pinaillage ton boulot est déjà super!



Bon ciel

[Le Den]

il y a 49 minutes, alinthda a dit :

Bonjour Denis,



Très belle réalisation, très fonctionnelle et jolie travail du métal.

As-tu envisagé de remplacer la M5 centrale par un couple roulement à aiguille/goujon de petit diamètre dans ce genre:

Tu aurais un mouvement très fluide et sans jeu. Bien sur c'est du pinaillage ton boulot est déjà super!



Bon ciel

En fait pas besoin et pas la place, l’ajustement entre la vis de 5 et le second point constitué d’une vis de trois et d’un aimant centre le tout sans jeu, avec mon index sans forcer je fait « tourner manège »

[chris277]

joli bricolage mon cher Denis, bravo
