Tutoriel : améliorer la base équatoriale Skywatcher

[Fred_76]

Amélioration de la base équatoriale Skywatcher



La petite base équatoriale vendue par Skywatcher n'est pas très chère (généralement autour de 70€), mais sa qualité est très modeste. Voici quelques astuces pour en améliorer la précision.

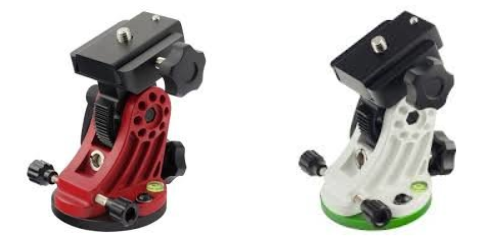

On la trouve en deux versions, rouge et noir, et blanche et verte. Ce sont exactement les mêmes. Une ancienne version rouge (finition brillante) ne permettait pas de mettre le socle à la verticale, mais elle est rare.



Elle souffre de plusieurs défauts qui la rendent désagréable à utiliser, mais qui peuvent facilement être corrigés.



1) Jeu excessif du réglage d’altitude : lorsqu'on resserre le levier qui permet de serrer l'axe d'altitude (haut-bas), le réglage en azimut (droite-gauche) bouge un peu, suffisamment pour perturber la mise en station, la Polaire changeant de place quand on serre ce levier.



2) Jeu excessif du réglage d'azimut : le réglage d'azimut est souvent peu précis, les deux vis semblent parfois tourner dans le vide avant que la base ne commence à bouger.



3) Risque de perdre la vis de la molette d'altitude : la petite vis sans tête qui tient la molette de réglage d'altitude a une furieuse tendance à se desserrer voire à tomber... si ça arrive lors d'une soirée, c'est perdu. Il en va de même pour les deux vis qui retiennent la base sur son socle.

[Fred_76]

Amélioration du serrage de l'altitude



ATTENTION ce qui suit nécessite de démonter le matériel. Vous devez avoir quelques connaissances de base en bricolage et je ne saurais être tenu responsable des dommages que vous pourriez faire subir à vos doigts ou à votre matériel !



L'altitude se règle en tournant la grosse molette à l'arrière de la base équatoriale. Elle actionne une vis sans fin qui agit sur une crémaillère. Mais pour que le mouvement soit possible il faut au préalable soulever le levier qui va relâcher la pression sur les flasques latérales et libérer le mouvement. Une fois le réglage d'altitude effectué, on resserre les flasques en abaissant le levier.



Cependant, le jeu entre les flasques et la partie mobile est tel que lorsqu'on abaisse le levier, cela va provoquer un léger déplacement latéral et lors de la mise en station, on verra la Polaire se déplacer de droite à gauche.

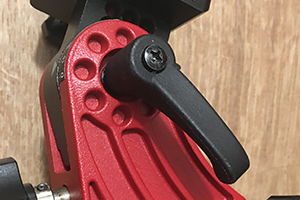

On peut réduire notablement ce jeu. Pour cela il suffit de dévisser le levier. On fait cela à la main, sans toucher à la vis cruciforme à son axe.

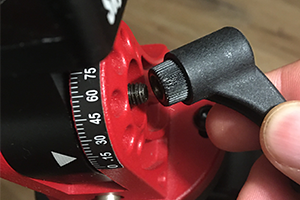

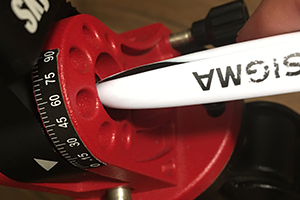

On peut alors pousser l'axe, avec un stylo par exemple, pour libérer la partie mobile.



Attention à ne pas perdre la petite rondelle en acier du côte du levier.

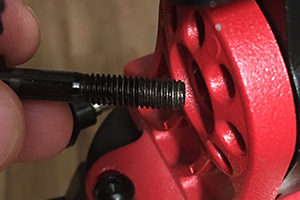

On peut maintenant retirer complètement la vis.

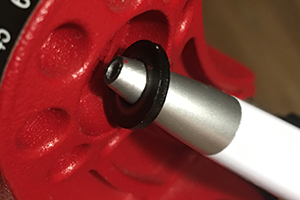

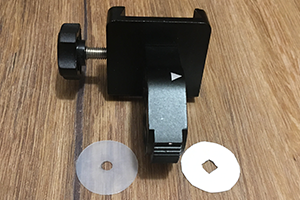

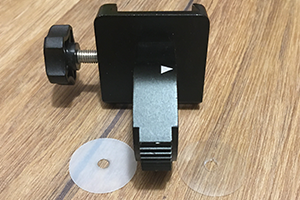

La partie mobile est libre. Sortez là complètement. Vous trouverez deux disques en plastique (chez moi un disque transparent d'un côté, de 0.25 mm d'épaisseur et blanchâtre de l'autre, de 0.5 mm d'épaisseur, mais il est possible que sur d'autres bases, on trouve des rondelles différentes selon les jeux constatés en usine) :





L'idée est de remplacer l'un des disques (ou les deux) par des disques en plastique un peu plus épais. J'ai trouvé une feuille de plastique de 0.6 mm d'épaisseur et remplacé le disque transparent de 0.25 mm. Cela n'a pas été simple à remettre en place car il n'y a plus de jeu donc ça coince un peu quand on essaye de remettre la crémaillère et les rondelles glissent, gardez patience !



Il vous faudra certainement tester diverses épaisseurs, le but est de supprimer le jeu entre les flasques de la monture et les flancs de la crémaillère.





Maintenant quand je resserre le levier d'altitude, la Polaire reste bien en place



[Fred_76]

Amélioration du réglage de l'azimut



ATTENTION ce qui suit nécessite de démonter le matériel. Vous devez avoir quelques connaissances de base en bricolage et je ne saurais être tenu responsable des dommages que vous pourriez faire subir à vos doigts ou à votre matériel !



L'azimut se règle en desserrant/resserrant les deux molettes horizontales. Mais à l'usage on se rend compte que la base ne tourne dans pas tout de suite, ce qui est déroutant.



En pratique ces molettes sont solidaires de la base équatoriale et viennent appuyer sur une butée solidaire du socle. La base pivote autour d'un axe sur le socle. Mais cette butée est souvent mal fixée et bouge facilement, surtout après quelques dizaines d'utilisations.

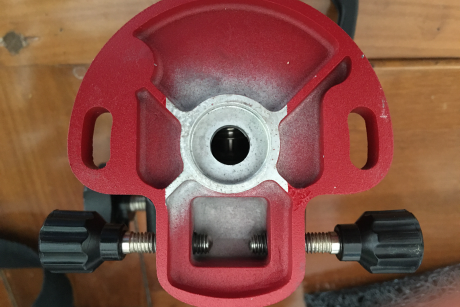

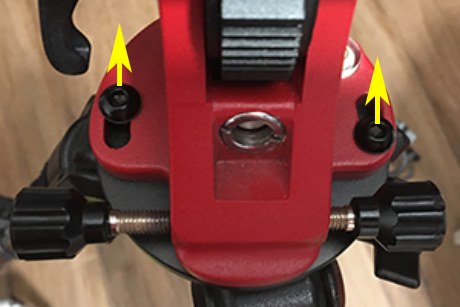

Commencez par dévisser les deux vis (fléchées ci-dessous)



On voit bien sur la base noire la butée en inox sur laquelle les deux molettes vont s’appuyer :

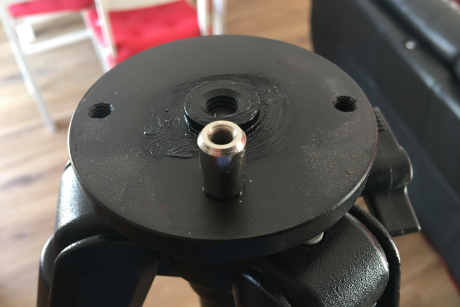

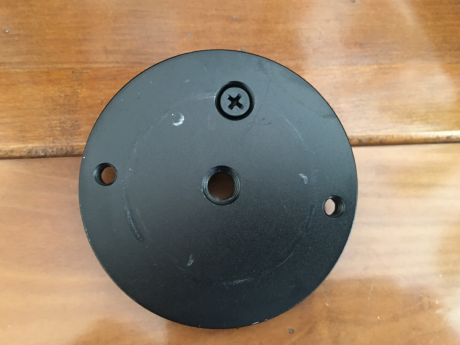

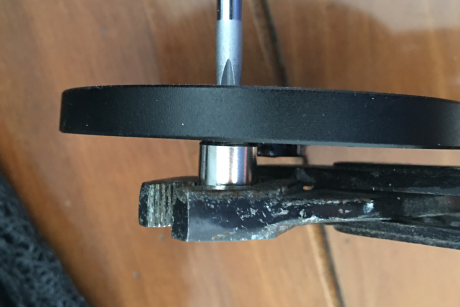

C'est la vis cruciforme sous le socle qui permet de resserrer cette butée, mais elle tourne dans le vide si on ne retient pas la butée. Il suffit donc de serrer la butée inox avec une pince et de visser à fond la vis cruciforme.

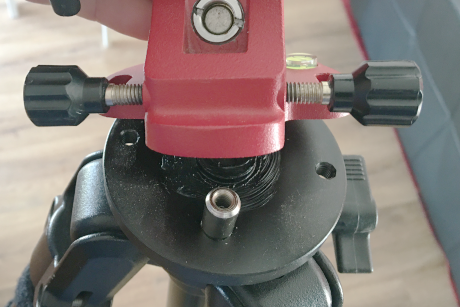

Il ne reste plus qu'à remettre en place les deux vis qui retiennent la base sur le socle, en ajoutant éventuellement du frein filet pour qu'elle ne se desserrent pas. Il ne faut pas les visser à fond, sinon la base ne pourrait plus pivoter sur le socle, il faut serrer juste ce qu'il faut pour que la base pivote librement quand on joue avec les vis d'azimut.





Voila, la base tourne maintenant convenablement quand vous actionnez les molettes.



Pour mémoire, il faut dévisser une des molettes avant de serrer l’autre.

[Fred_76]

La concurrence



Sky Watcher est la référence malgré ses défauts.



Prix, poids, large amplitude en altitude (0-90°) ce qui permet de l'utiliser dans toutes les situations.



Qualité très moyenne à médiocre, mais facile à améliorer. Crémaillère en aluminium qui se dégrade rapidement.





Ioptron et Omegon vendent une base très similaire pour à peine plus cher, la qualité est semblable et son fonctionnement identique.  Son avantage est sa plus grande compacité. Il semble que la crémaillère d'altitude soit de meilleure qualité (pas plus fin et en bronze contre de l'alu chez Skywatcher). Par contre l'amplitude de réglage en altitude ne va que de -30° à 65°.

Compacité, prix, poids



Faible amplitude de réglage en altitude (-30° à +65°)





Teleskop Service propose aussi une petite base 2.5x plus chère, la TS ATC Wedge. Le réglage en azimut se fait de la même façon que celle de Skywatcher. Par contre le réglage en altitude se fait à l'aide d'une simple vis poussante qui permet d'aller à une altitude de 10 à 80° (contre 0-90° chez Skywatcher). La base n'est pas fournie avec une embase de queue d'aronde, il faudra donc en acquérir une en plus.



Robustesse



Prix, poids, amplitude moyenne du réglage en altitude (10-80°), queue d'aronde à acheter séparément





Williams Optics vend aussi une mini base, 3 fois plus chère. À noter qu'il existe deux versions de base chez WO, une pour les latitudes basses (7°-34°) et une pour les latitudes élevées (32°-59°), mais on peut bidouiller simplement la monture d'un type à l'autre en déplaçant simplement la cale indiquée par la flèche jaune (des tutoriels existent). Elle est aussi très lourde. Ceux qui se plaignaient des vis de réglage d'azimut de la base Skywatcher seront gâtés ici, car chez WO, ce principe est utilisé pour les deux axes !





Qualité, robustesse, précision, look très pro



Prix, poids, très faible amplitude de réglage en altitude (7-34° ou 32-59° selon préréglage), impossible de la mettre à l'horizontale.



[Fred_76]

Préparation de la base pour une soirée

Pour une raison que j’ignore, les photos ont disparu... peut être parce que la censure d’Instagram a sévit sur Webastro (ils ont du trouver des tétons). Alors faites jouer votre imagination !



On a vu que pour la base ne se soulève pas du socle, qu'elle était tenue par deux vis fraisées pouvant bouger radialement dans des trous oblongs (en fait ce sont les trous qui bougent). Quand on arrive en butée au bout d'un trou oblong, ça ne peut plus bouger...



Ici en butée d'un côté :



et là en butée de l'autre :



Il est donc utile, avant de commencer la mise en station, de vérifier que les vis fraisées se trouvent bien au milieu des trous oblongs :



[Fred_76]

Sécurisation de la vis sans tête de la molette d'altitude



Au passage profitez-en pour sécuriser la petit vis qui retient la tête moletée du réglage en altitude !



Cette petite vis sans tête ne demande qu'à se desserrer. Cela a deux conséquences :

- au bout d'un moment la molette se met à tourner dans le vide

- si on attend trop, la vis tombe par terre et vue sa toute petite taille, on la perd !

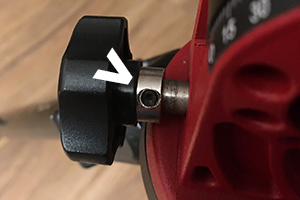

Il faut donc vérifier régulièrement si elle est bien serrée, pour cela utiliser une petite clé 6 ans.



Pour s'assurer que la vis ne se dévisse plus on peut mettre du frein filet, c'est une sorte de colle faible qu'on trouve dans les boutiques de bricolage. Il suffit d'en mettre une goutte sur le filetage, de resserrer la vis et voilà, vous serez tranquille ! Vous ferez de même sur les deux vis qui retiennent la base sur son socle.

[JMDSomme]

Super Fred!

Je vais de ce pas démonter ma base (version blanc et vert) en particulier sur l'altitude (l' AZ est correct sur la mienne) et imprimer une ou deux ou trois rondelles en Flex PLA à des calibres différents car c'est vrai que le jeu sur cet axe est vraiment pénible !

Merci du partage !

[Fred_76]

Imprimer ? Si ça t’amuse... j’utilise tout simplement des bouts de plastique comme des pots de yaourts, des couvertures de cahier, des pochettes plastique...

[fdudu]

Salut Fred, merci pour ce tuto qui va bien me servir 👍

Franck

[JMDSomme]

Le 19/07/2020 à 17:38, Fred_76 a dit :

Imprimer ? Si ça t’amuse... j’utilise tout simplement des bouts de plastique comme des pots de yaourts, des couvertures de cahier, des pochettes plastique...

Je suis nul en découpage !

Et mon imprimante m'a sorti des rondelles nylon parfaitement calibrées 😉

Par contre, en relisant le post je vois que je l'avais parcouru trop vite la 1ère fois, je n'ai jamais resserré la petite vis pointeau et ça explique sans doute le gros jeu que je prenais pour un irrécupérable backlash du système vis / pignon. Je regarde ça demain!

Donc: encore merci pour ce tuto.

J'ai collé sur cette base ma micromonture self made qui est compacte mais bien lourde la gueuse, et que je charge sévèrement avec le zoom 70/300 et le sony A7III....
