oeilletons pour mes jumelles 25×100

[le Nordiste]

Bonjour,



Le confinement est au moins propice aux bricolages.

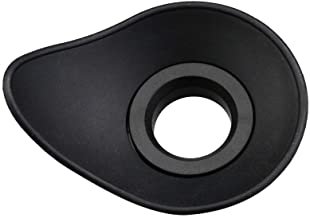

Ne pouvant pas me rendre dans la campagne pour observer, je me contente en ce moment de ma terrasse. Petit soucis, les éclairages publics perturbent la vision nocturne. Je dispose de jumelles Skymaster 25×100 et n'ai pas trouvé sur le "net", les oeilletons adaptables du genre De plus comme chaque oculaire est réglable ce type d’œilleton ne convient pas car il va tourner lors de la mise au point.          Une seule solution : le bricolage.



CAHIER DES CHARGES

a) Compte tenu des oculaires à réglages indépendants, je m'appuierai sur la carcasse même des jumelles, au niveau des prismes et de la première virole.

b) La matière utilisée ne doit pas être sensible à l'humidité,

c) s'adapter facilement à la forme du visage, ou au moins ne pas gêner et s'effacer s'il y a lieu,

d) l'ensemble doit etre léger pour ne pas nécessiter de nouveaux contrepoids sur la monture parallélogramme.

e) etre réalisable avec les ressources disponibles dans la maison.

f) la fixation ne doit pas modifier les jumelles.



ETUDE DU PROTOTYPE

Un bon dessin valant mieux qu'un long discours (Napoléon Bonaparte, ... le grand Napoléon)

Un affreux gribouillis qui aura servi aussi de prototype.

Prise de mesures sur les jumelles :

a) distance entre première virole et face arrière des prismes 13 cm, pour donner une longueur max

       avant éventuel ajustement et aussi parce que le matériel disponible n'est pas beaucoup plus long.

b) L'oculaire est situé à 50 mm depuis la face arrière des prismes.

c) L'oeilleton d'origine mesure 10 mm depuis le niveau de l'oculaire,

d) Le dégagement d'oculaire est de 15 mm selon la notice Celestron



Ce qui nous amène à 65mm pour la longueur minimale de l’œilleton depuis le compartiment des prismes.

De toute façon tout cela sera ajusté aux essais et selon le mode de fixation : ruban Velcro ? autre suggestion  ?



REALISATION DU PROTOTYPE

Dans deux chutes de papier mousse, celui qui servi pour les pare-buées, découpé au cutter en s'inspirant de a première photo.

La lumière venant plus du dessus et de coté l'aile tient compte de cela.







Je n'aurais pas du dire en préambule "Le confinement est au moins propice aux bricolages"

car on m'appelle à la salle de bain pour une fuite d'eau.



À part cela portez vous bien











Modifié 30 mars 2020 par le Nordiste
relecture et ajout de photos

[le Nordiste]

Bonjour,



Aprés essai en réel, du fait de la forme conique des viroles, les oeilléres ont tendance à se rapprocher du coté du visage.

POUR : cela bloque bien les lumières parasites,

CONTRE :  le moindre mouvement, par exemple pour une vision décalée, entraine un mouvement des jumelles.

CONCLUSION : Il va me falloir trouver un moyen d'écarter les oeillères du visage.



Soit en les raccoucissant, soit ........













[miauchi]

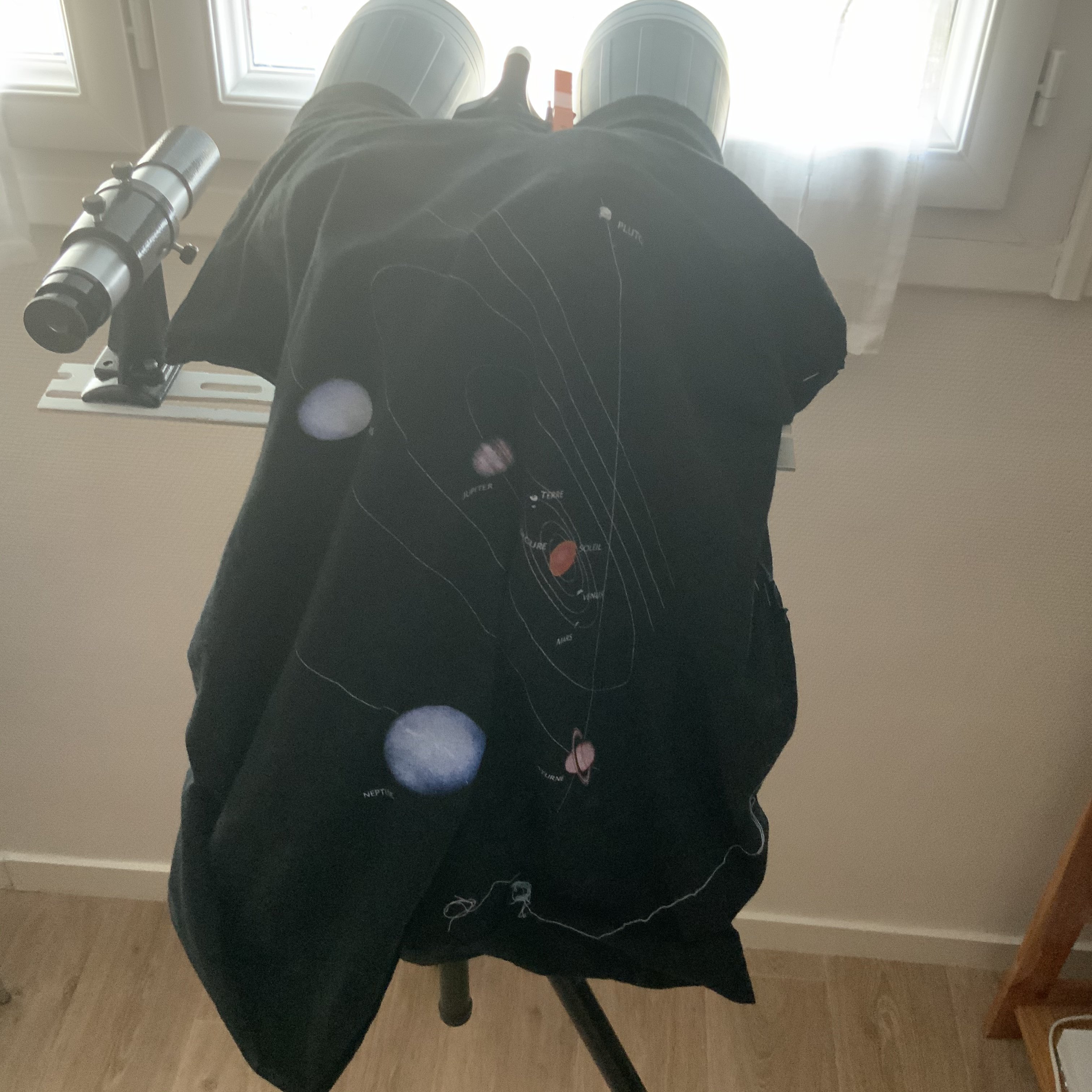

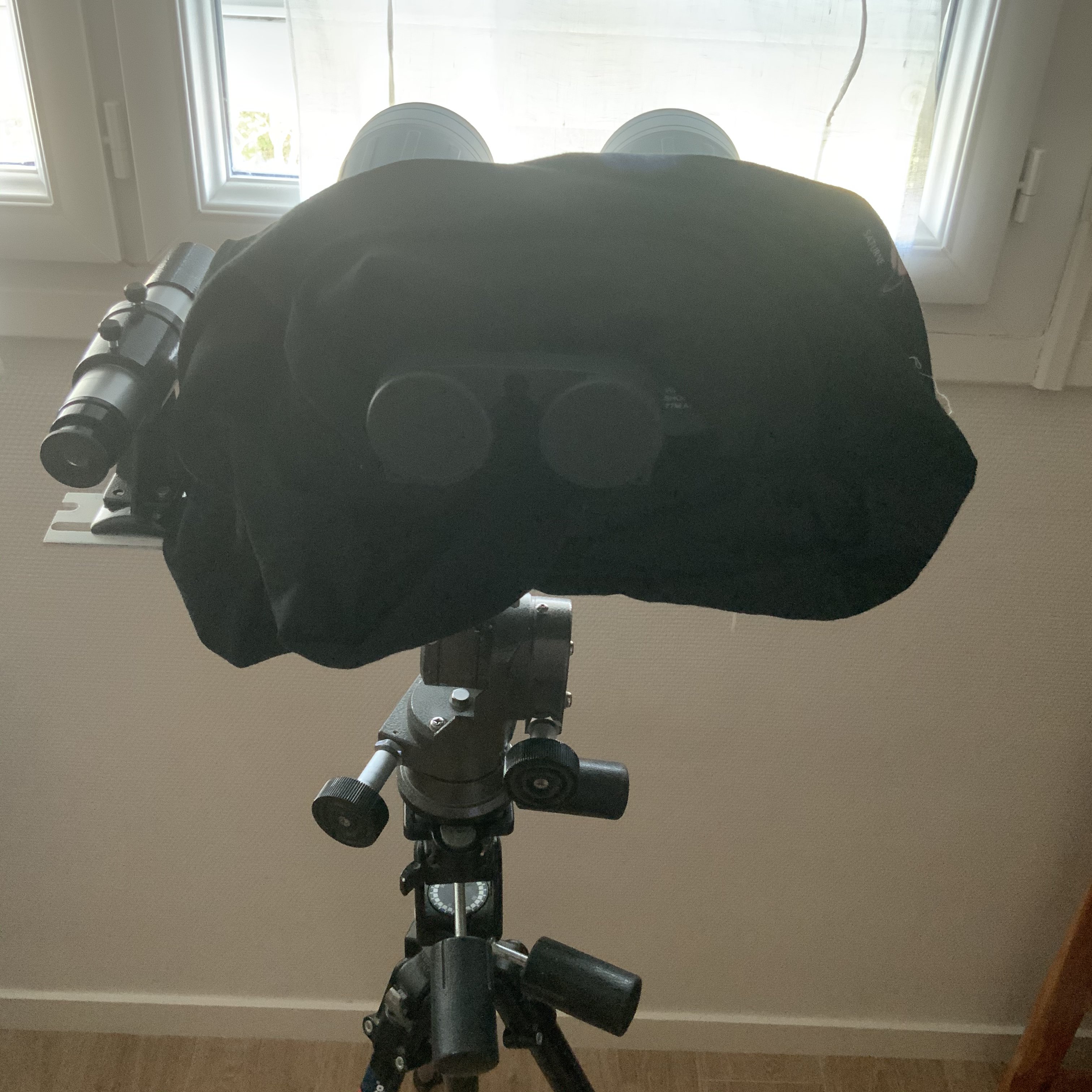

Bonjour . Pour les lumières parasites j ai opté un t shirt noir  . Jumelle 15x70 idem jumelle  miyauchi  D 100 visé à 90 degré

[le Nordiste]

bonjour Miauchi,



Ta solution est complétement SERPE :  Simple, Efficace, Rapide, Peu Onéreuse



Peut étre pas pratique si on doit se reporter à la documentation ?

[le Nordiste]

Bonjour,



Suite à mon essai dont l'insuccés était prévisible, j'ai remis ça.



SCHEMA

Cette fois il y a une vue de dessus

La vue de dessus : de droite à gauche les jumelles avec sur les œilletons la forme souhaitable bien dégagée par rapport au visage -notez le nez et les oreilles.

Puis à gauche l'ébauche du masque constitué  devant dégager au centre le viseur point rouge.

Pour la largeur utile j'ai mesuré la largeur de mes lunettes et ai rajouté une marge.



PROTOTYPE

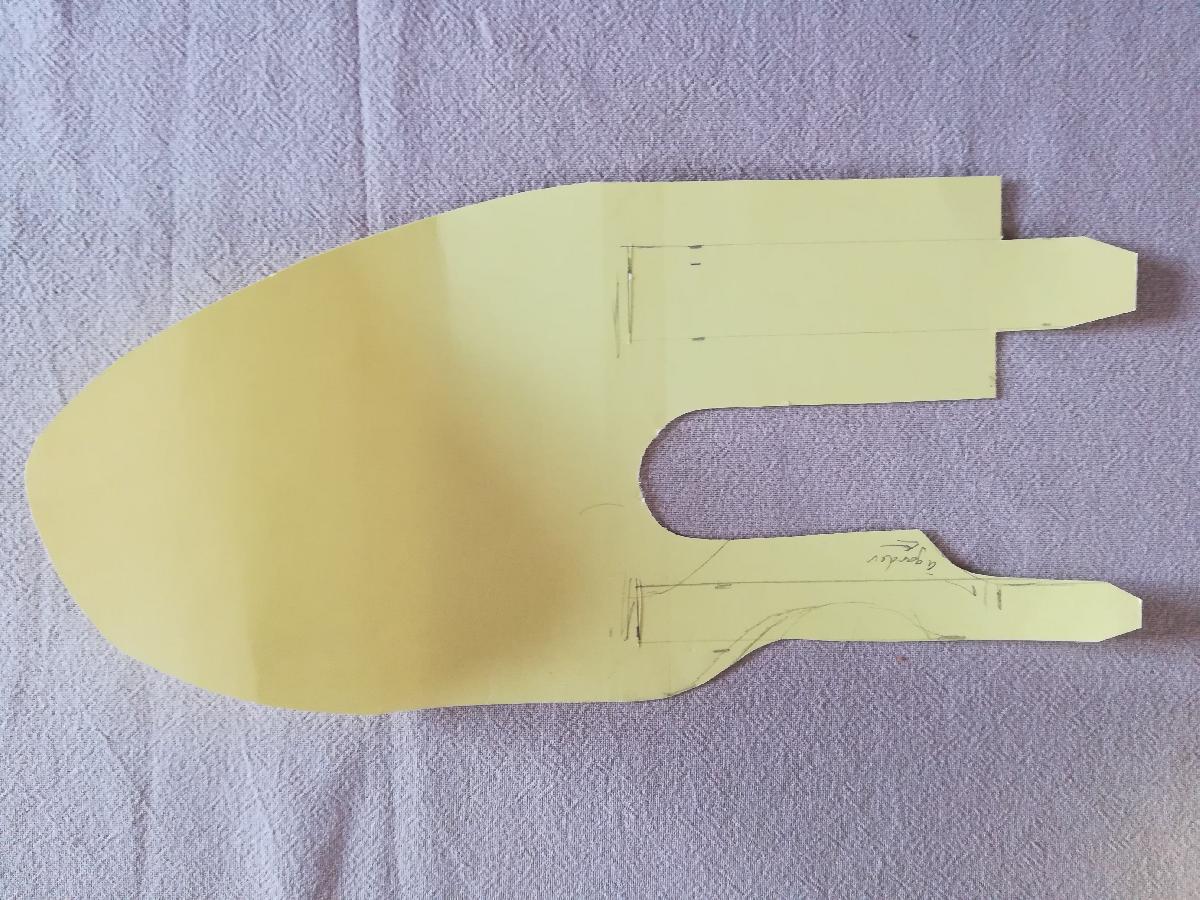

Dans du carton de chemise de dossier, ,aprés quelques mesures, je découpe deux élements symétriques. La photo ci-dessous est à inversée haut-bas.

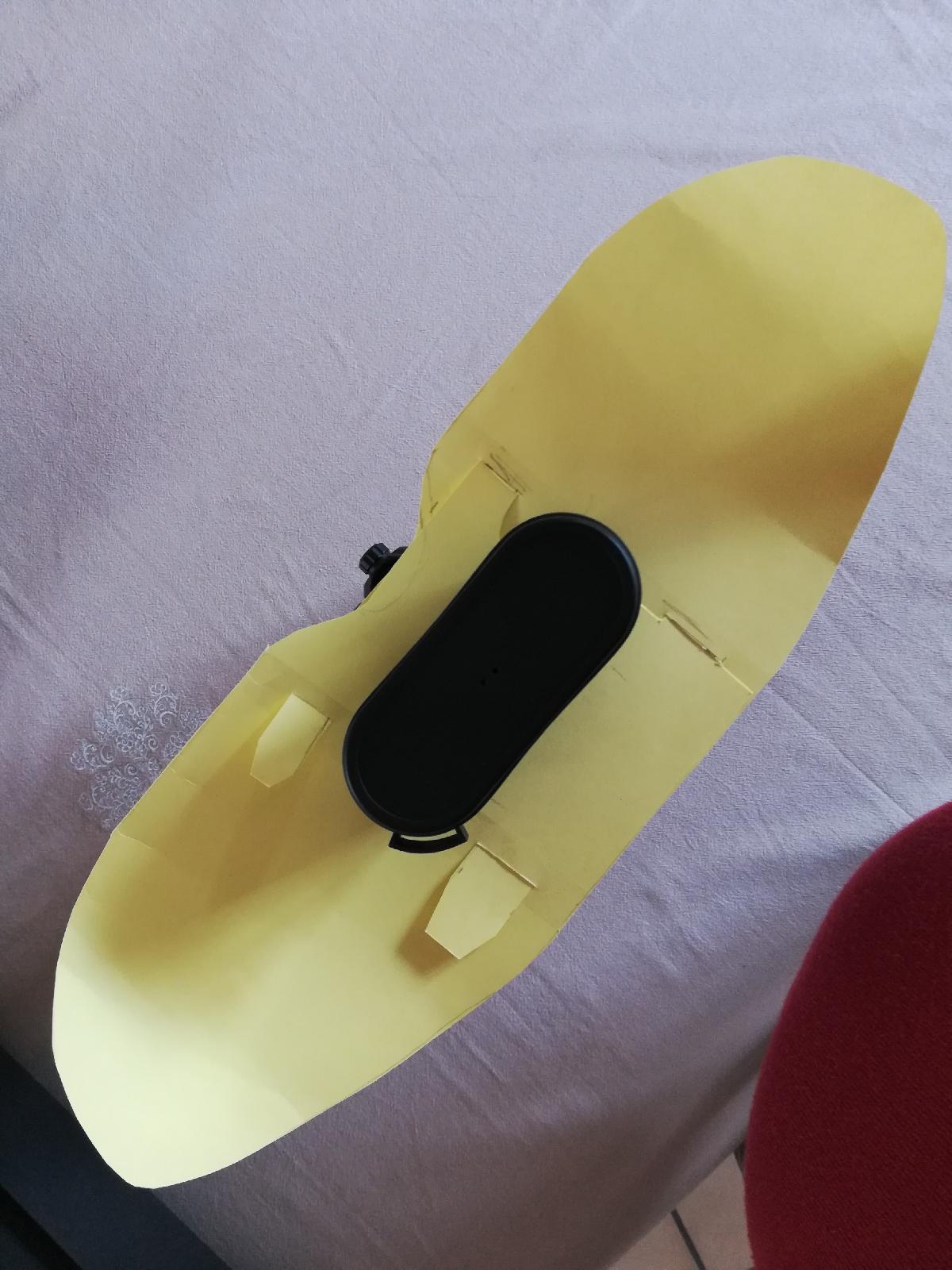

Cette fois je vais venir chevaucher la partie fixe des oculaires en glissant par la droite et la gauche deux éléments symétriques dont deux languettes de l'un viendront se glisser dans deux fentes de l'autre.





Je peux ainsi régler l'écartement des parties actives.

Dans l'échancrure du masque à gauche on aperçoit le rail pikatiny du viseur point rouge.

Pour la forme enveloppante je vais rouler le carton quelques temps un peu serré pour le former.





À droite sur la dernière photo non ce n'est pas la planéte Mars en rouge!😉



Modifié 5 avril 2020 par le Nordiste
relecture et ajout de photos

[le Nordiste]

Essayé hier soir la version carton : c'est pas mal.

Je vais passer à la version papier-mousse

[miauchi]

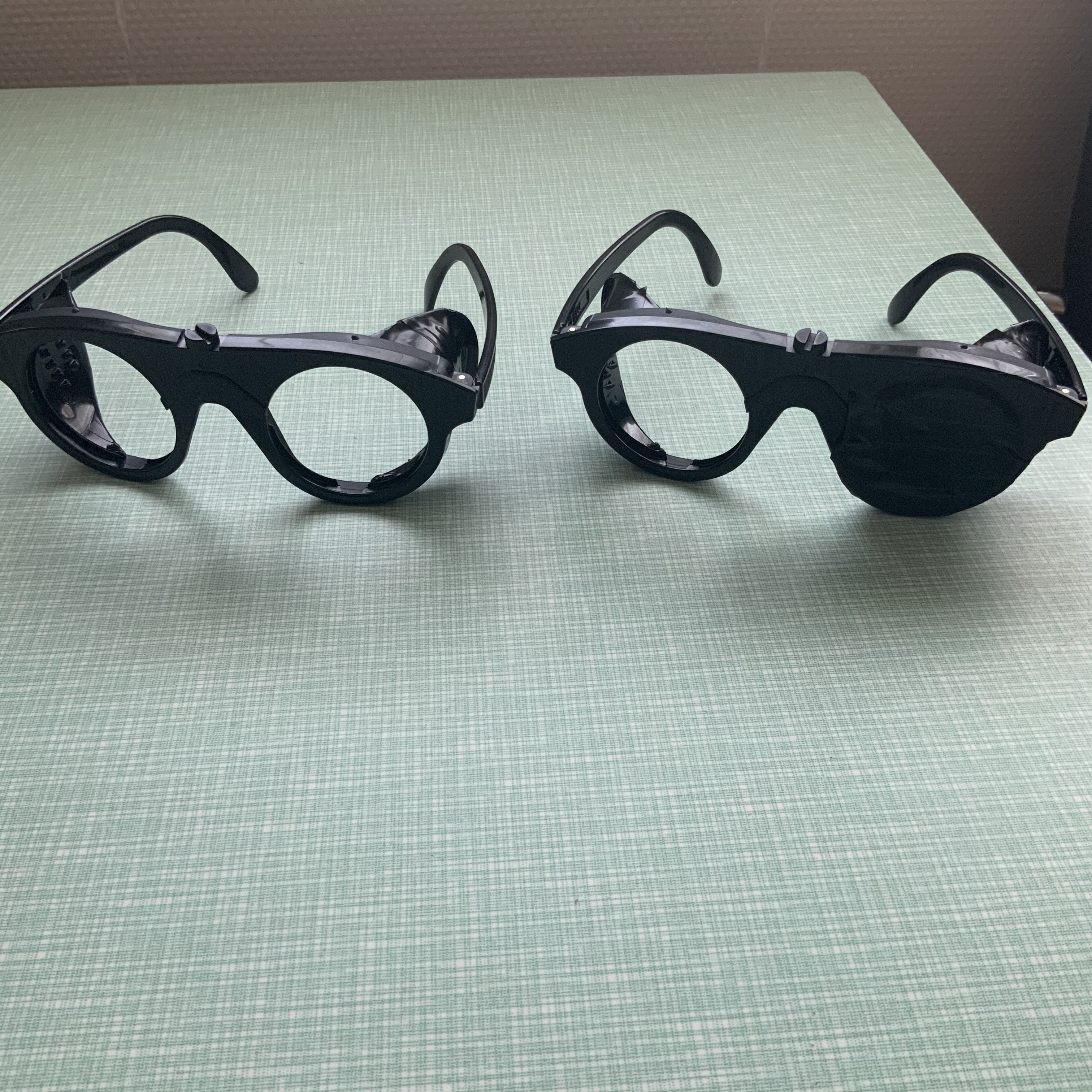

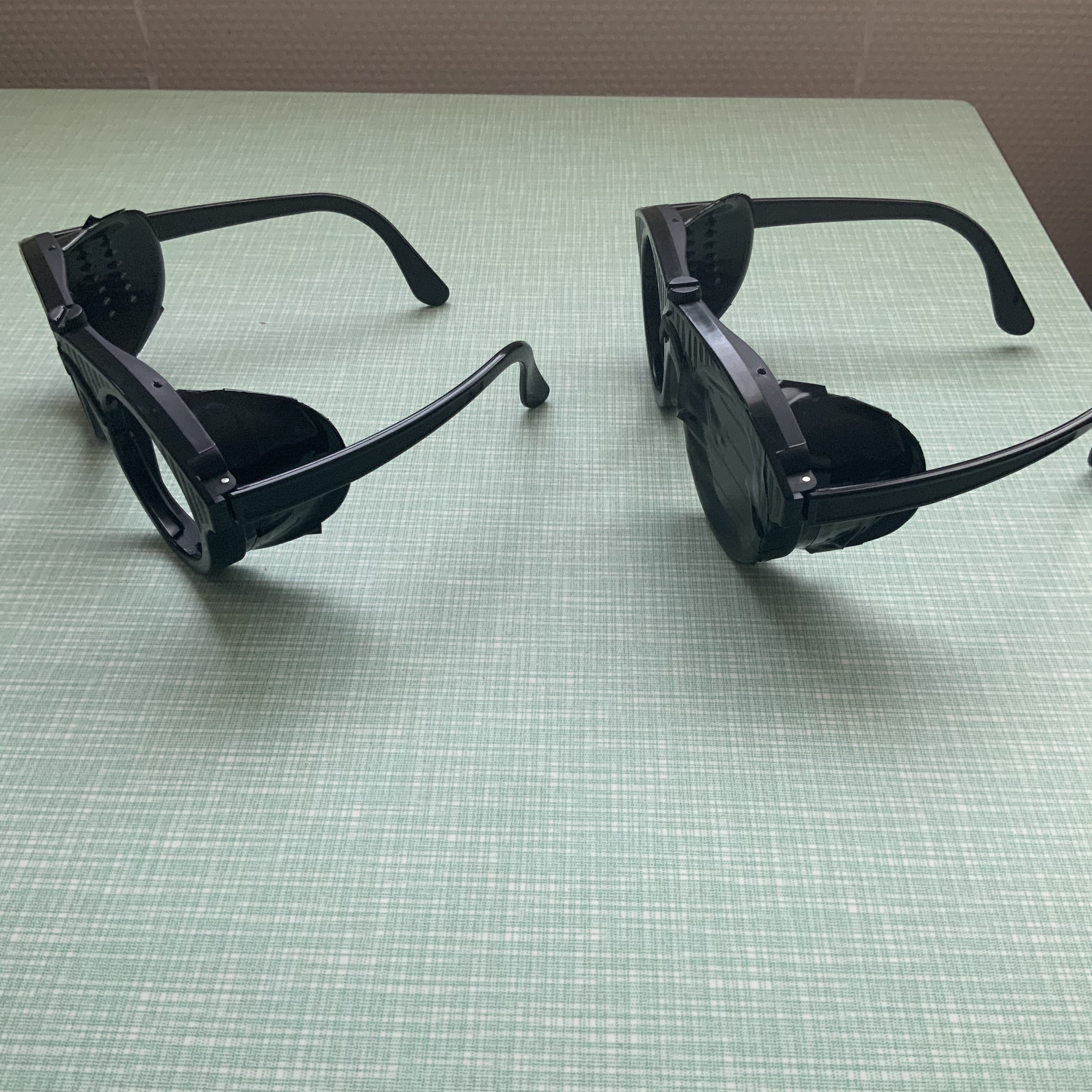

Bonjour  ,pour ta nouvelle version œilletons version papier 👍 mais version papier tissu  \\ noir \\ 👍👍👍👍  a suivre …… ..  pour observer Je prenais des lunettes de soudure modifier

[le Nordiste]

Pas mal non plus comme détournement d'objet du commerce.

Pourquoi un oeil masqué sur la paires de lunettes de droite ?

      Je suppose telescope ou lunette et la paire de gauche pour les jumelles.



Mon soucis est de pouvoir utiliser mes lunettes correctrices pour lire la doc, mes jumelles ont un dégagement d'oculaire de 15mm alors je les garde pour observer.



Je vais me renseigner chez mon opticien combien coute les verres qui me conviennent pour lui faire monter sur des lunettes de soudeur, ce serait une solution élégante…

Modifié 10 avril 2020 par le Nordiste

[le Nordiste]

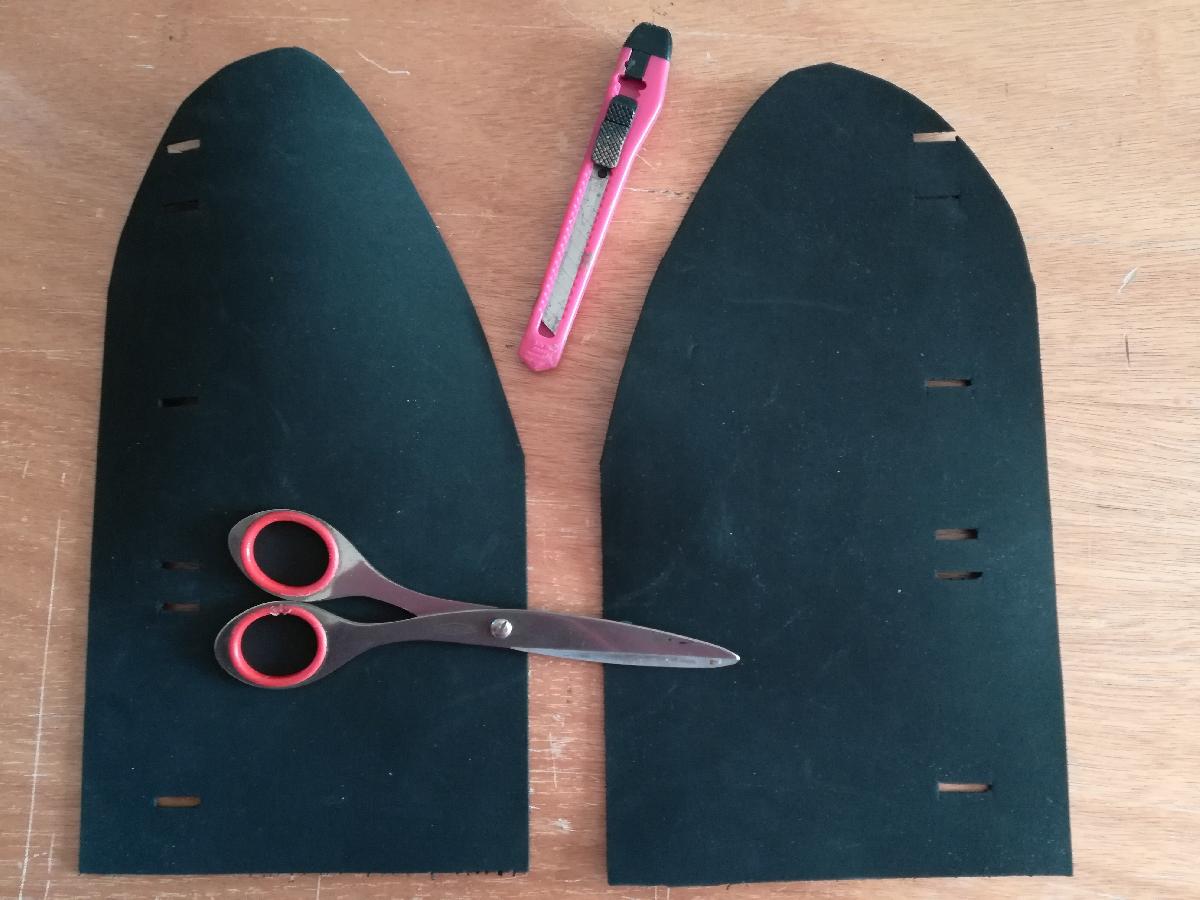

Cette fois je tiens les bonnes oeilléres.



Le schéma est sommaire mais il me semble suffisant pour l'adapter à vos besoins.

À réaliser en deux exemplaires. Les languettes de droites se glissant dans les fentes de gauche : réglage et fixation aisés.

Des renforts en adhésif large toilé sont posés au niveau des fentes, était ce bien utile ?

Glisser un element par la droite des oculaires et l'autre par la gauche et glisser les languettes d'un élément dans les fentes en vis à vis

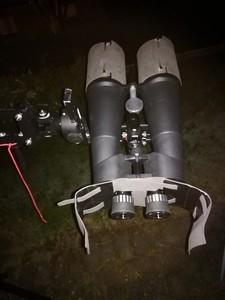

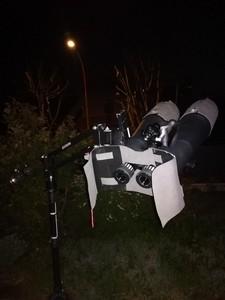

EN SITUATION



Bien enveloppant mais suffisamment large pour pouvoir y glisser la main pour régler les oculaires ou pour consulter la doc. La forme courbe est donnée avec un pistolet à air chaud.  Il faudra voir, voire à revoir, la prise au vent avec un tel  fardage.

 UTILITÉ :

Ma terrase est largement éclairée par l'éclairage public, à moins de 20° de la Lune hier au soir ; maintenant aucun soucis.



ESSAI COMPLEMENTAIRE :

Il n'est pas aisé de trouver les poignées de la monture sans y voir, une légère ficelle rouge permet de remonter à la poignée. À travers des gants en polaire c'est juste assez sensible.

À l'usage j'ai relié les deux poignées avec le même bout' moins de fardage et plus aisé à trouver.



Modifié 12 avril 2020 par le Nordiste
Relecture & complements

[miauchi]

https://www.cloudynights.com/topic/703277-instructions-for-diy-bino-bandit-for-large-binoculars/.                                     Bonsoirs,  j’ai trouvé des astuces pour vos œilletons  pour vos jumelle 25x100. sur le forums cloudy nights  ,, rubrique jumelle … instruction Bino bandit pour grand jumelle  si sa peut vous donner des idées  ,  cordialement

[le Nordiste]

Merci Miauchi,

Je viens de parcourir fil, effectivement c'est une solution, mais il faut se coller le visage à l'entonnoir et ça va entraîner des mouvements parasites.

Par contre moins de prise au vent c'est indéniable.
