Mon Strock est en béton

[JMDSomme]

Salut les amis.

J'avais, assez longtemps délaissé mon Strock.

Trop d'autres jouets, d'autres projets et pas assez de temps (ni de place dans le fourgon en voyage...).

Et voila que ça m'a repris: sortie juste avant la pleine Lune. Quel bonheur ce scope, surtout sur sa table équato.

Mais, depuis sa construction, il lui restait deux trois trucs pas aboutis dont je procrastinai la  correction.

La première va faire hurler les moustachus mais m'échappait un peu quand je l'ai construit, je débutais totalement: faire au poil et fiabiliser la collimation initiale !

Donc: technique du marquage du centre  du secondaire avec le papier plié... ça change la vie ensuite! (poser le miroir secondaire sur une feuille de papier, tracer finement et précis le contour du miroir, découper l'élipse en papier, puis la plier en 4 soigneusement et parfaitement bords à bords, faire un tout petit trou à l'intersection des pliures et utiliser ce gabarit pour faire une petite marque au centre du miroir (feutre Poska par exemple). Ensuite ben avec un collimateur laser par exemple, se démerder pour que le centre de l'oculaire soit exactement aligné avec cette marque. Ca change vraiment le scope !



Mais surtout:

ce merveilleux instrument a été conçu pour le voyage, compact, léger, il a les inconvénients de ses qualités.

En particulier sur le mien, les haches (ou tourillons) étaient trop souples détruisant la rigidité de l'ensemble lors du pointage.

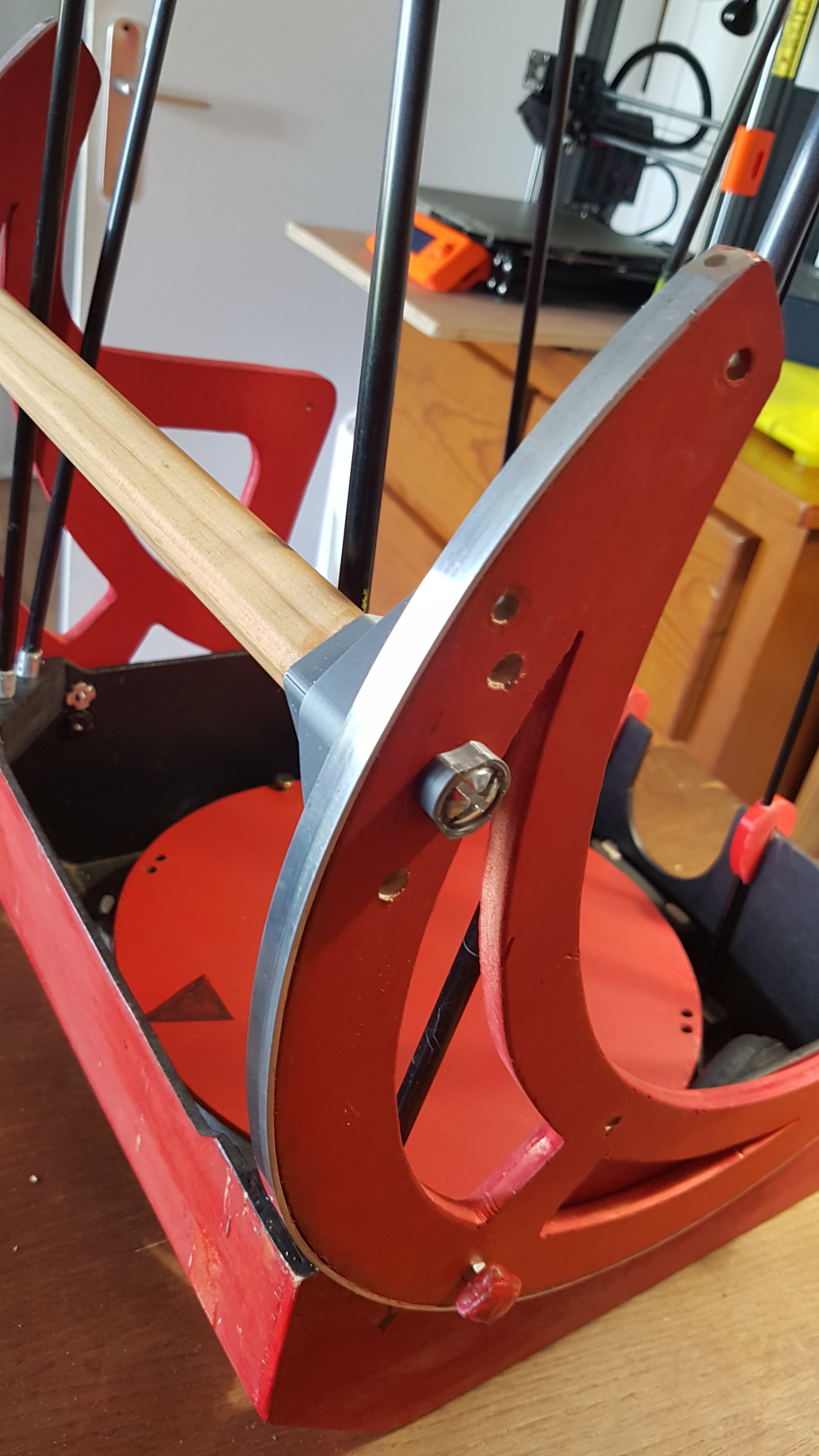

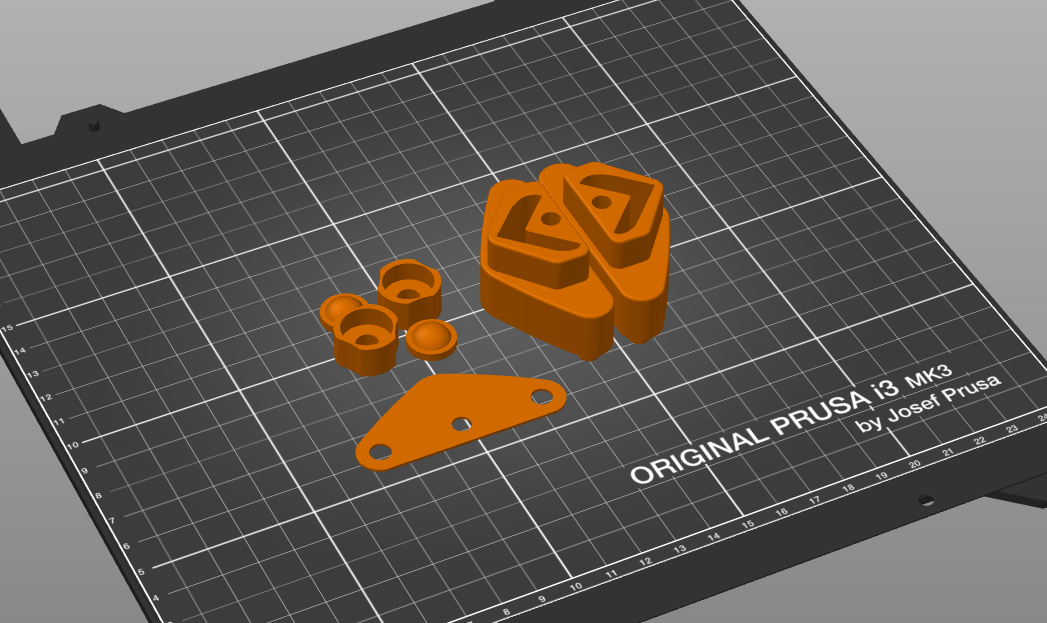

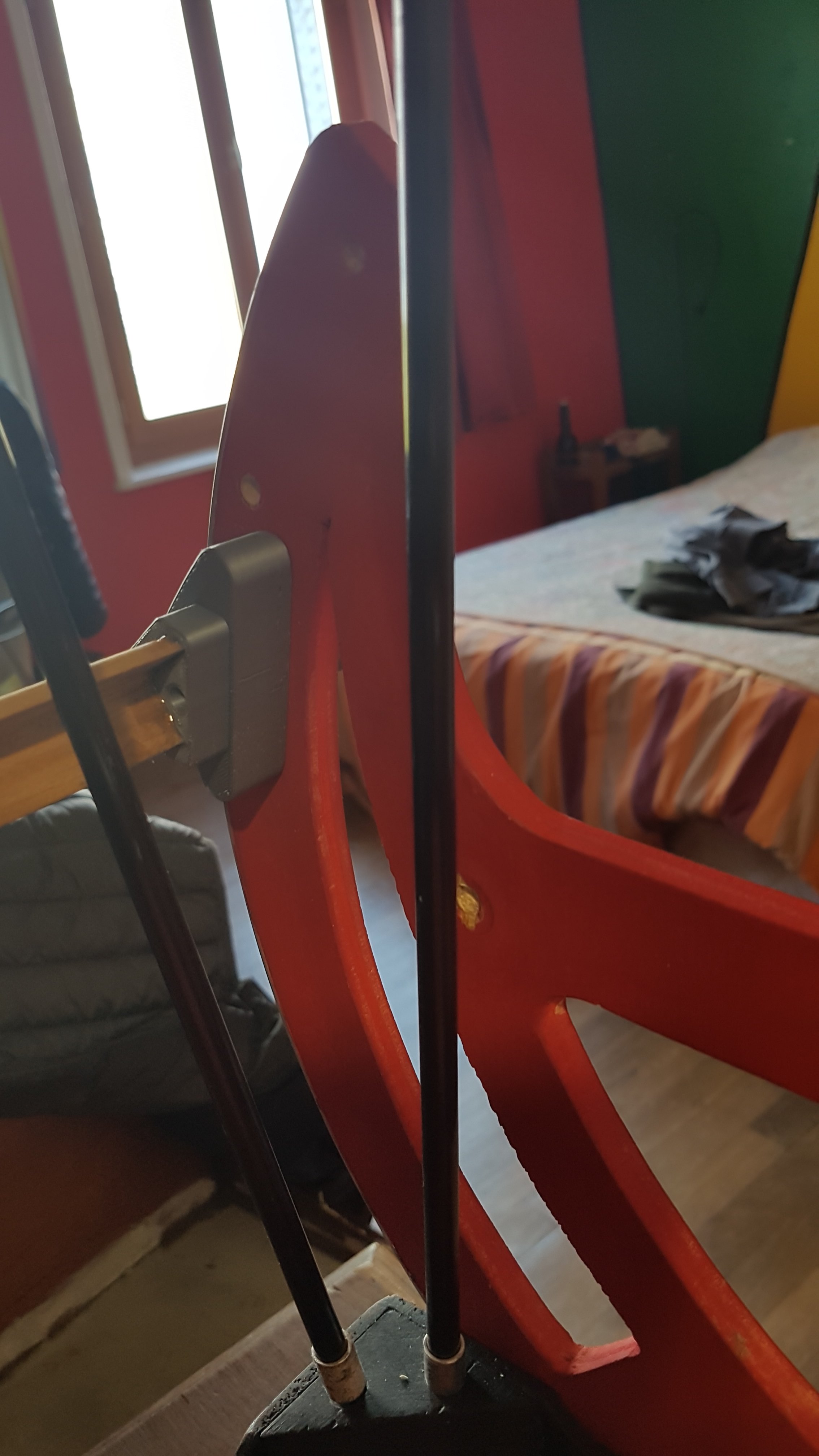

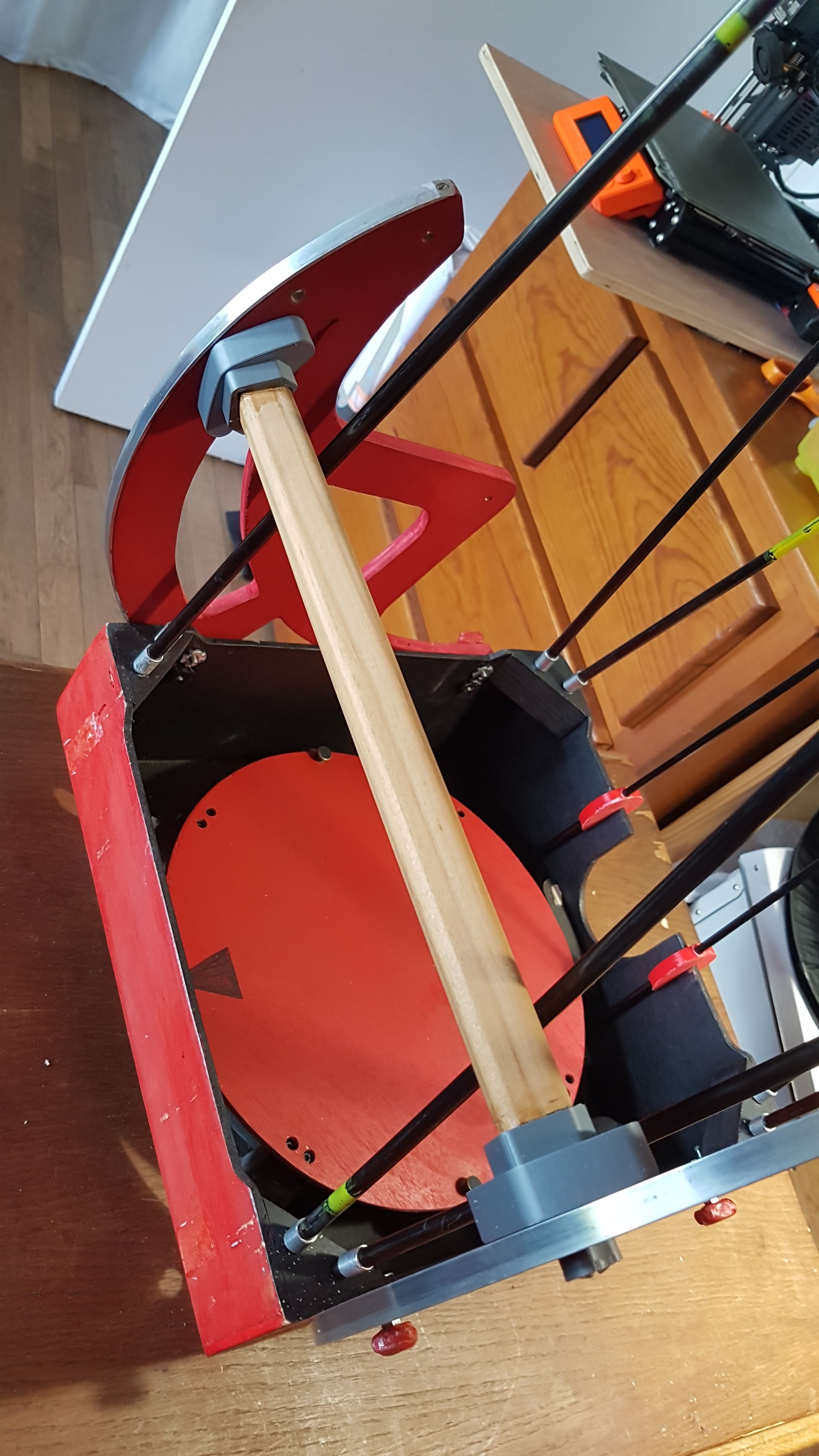

Alors, avec les moyens du bord (j'avais une baguette d'angle en bois, bien dans l'esprit du scope artisanal) et avec l'imprimante 3D et 2 vis M6 améliorées, je lui ai fait ça qui change absolument tout, maintenant c'est devenu un bloc de béton:



L'allure est massive mais ça pèse que dalle !



[nonocoye]

Salut !

Et oui ça c'est bien vu !!!

J'en avais fait une aussi sur le strock #35, le gain en confort est génial.

Good job ! 😁

[JMDSomme]

Ben j'encourage tout le monde à le faire, on gagne en effet grave en confort, douceur des mouvements, vibrations.

[Ratatouille]

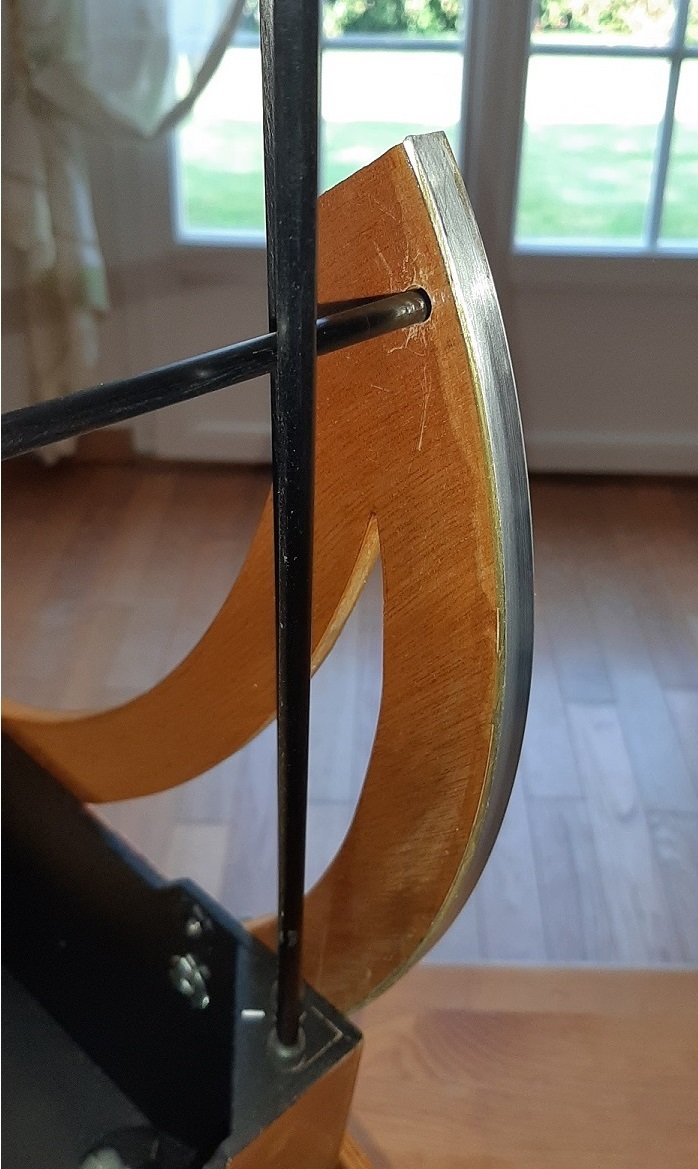

Plus simplement, une tige insérée entre les 2 haches dans 2 trous non débouchants.

La tige est légèrement plus longue que l'écart entre les 2 haches.









[JMDSomme]

@Ratatouille

Salut, c'est ce que j'avais ( à peu près) jusqu'ici et ça n'allait pas (sur mon Strock... qualité du CTP ou du montage? Les tourillons branlotaient).

Là c'est pas bien plus compliqué (2 vis de 6 au montage) et le plaquage des tourillons sur le plat de la pièce plastique m'assure d'un parallélisme solide.

Dans le cas de ce Strok précis (sont tous différents!) c'est bien plus cool maintenant.

[gehelem]

Hé bé !!

Le confinement a tout de même quelques bon cotés...

Bel engin 🙂



[Ratatouille]

Les Strock sont tous différents, c'est vrai et je comprends l'utilité de ton montage.

Sur le mien, et certainement dû à un défaut de construction, mes tourillons se rapprochent sévèrement l'un de l'autre. A tel point qu'en pointant vers l'horizon, il peut "dérailler". Du coup, la tige est insérée en force, rigidifiant suffisamment l'ensemble.

[JMDSomme]

Long test hier soir, très bonnes conditions, j'ai pu observer ce très fin croissant de lune orangée qui se terminait en perles de lumière sur les lointains reliefs éclairés. Splendide.

Et:

je confirme l'utilité et l'efficacité redoutable de mon système qui contraint les tourillons à rester strictement parallèles: je n'ai plus aucune vibration, rien , nada, que dalle c'est  juste un autre télescope !

Mouvement de déplacement / centrage : 1/10eme de secondes après l'image est FIXE!

J'aurais du faire ça depuis 8 ans !
