Bonjour,



Je vous présente le bricolage réalisé cet hiver.

L'idée était d'avoir une alimentation me permettant de me passer des piles et accus rechargeable lorsque je shoote depuis le jardin.

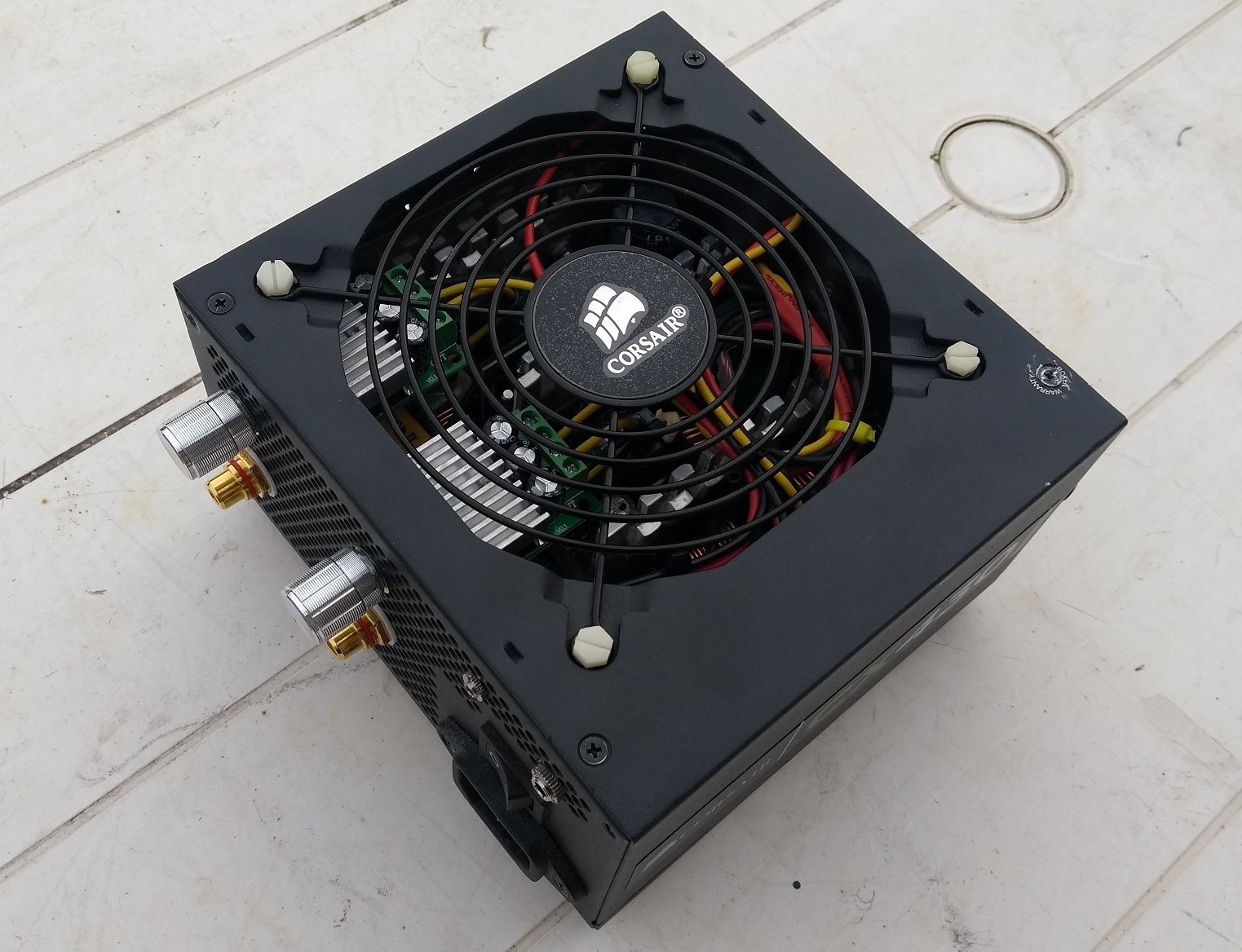

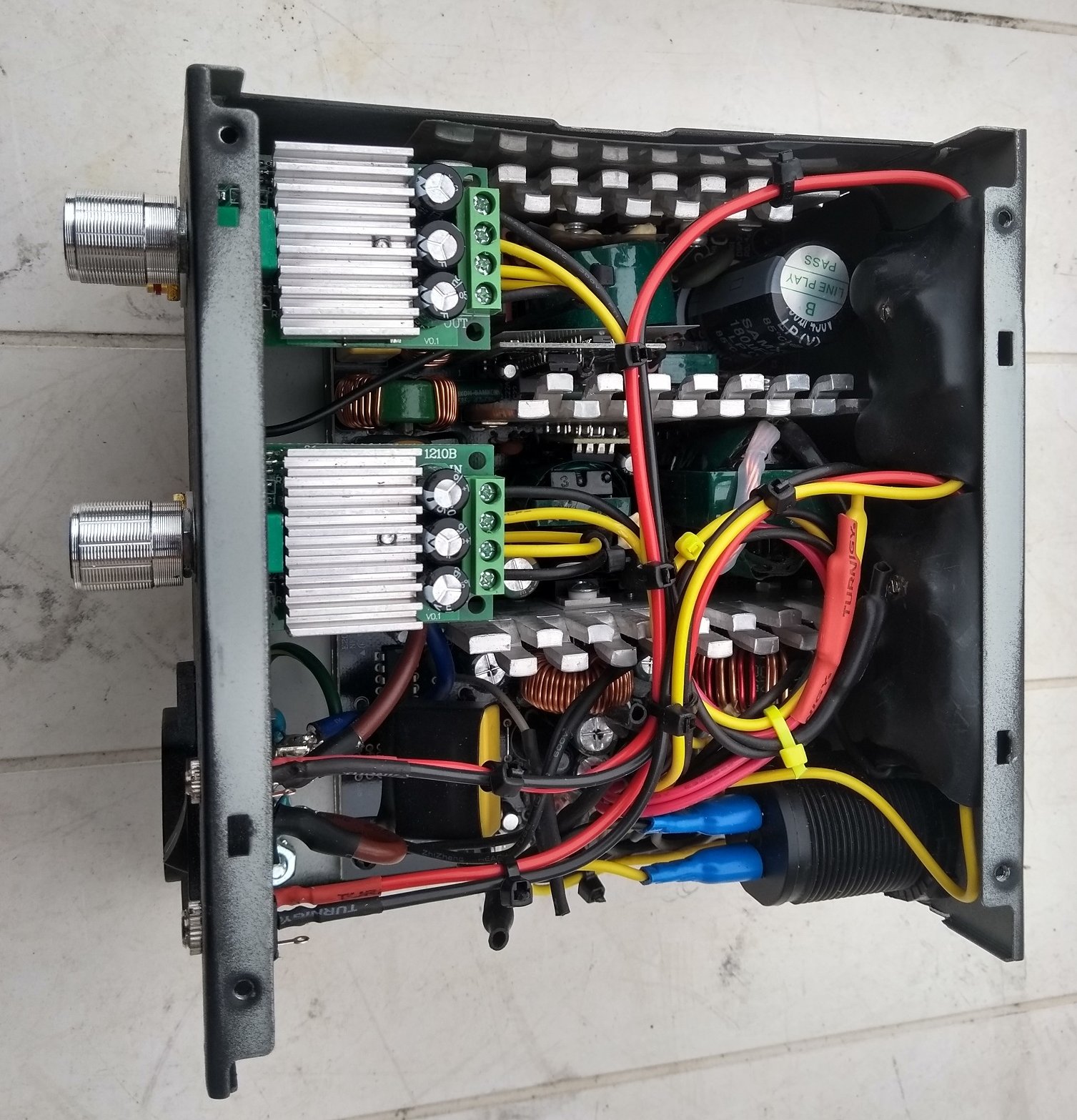

Je suis donc parti d'une alimentation de PC, j'ai viré le ventilo et j'ai intégré différents modules à l'intérieur :

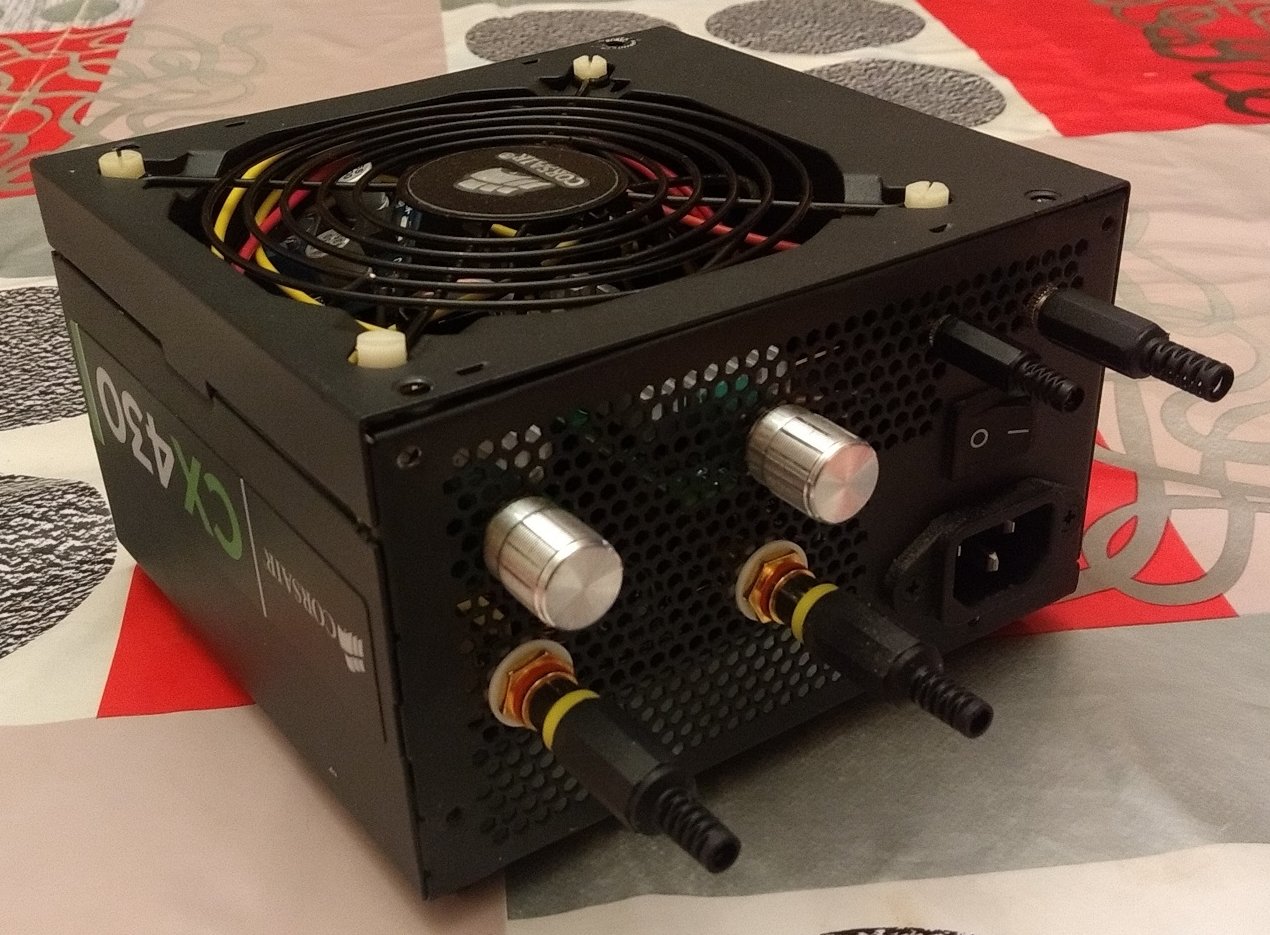

• 2 modules 12 volts à rapport cyclique variable pour alimenter 2 résistances chauffantes (objectif et point vert ou secondaire par exemple).
• 2 modules à tension de sortie variable pour alimenter le Canon EOS et un laser vert par exemple (un jack 2,5mm et un 3,5mm pour éviter toute erreur).

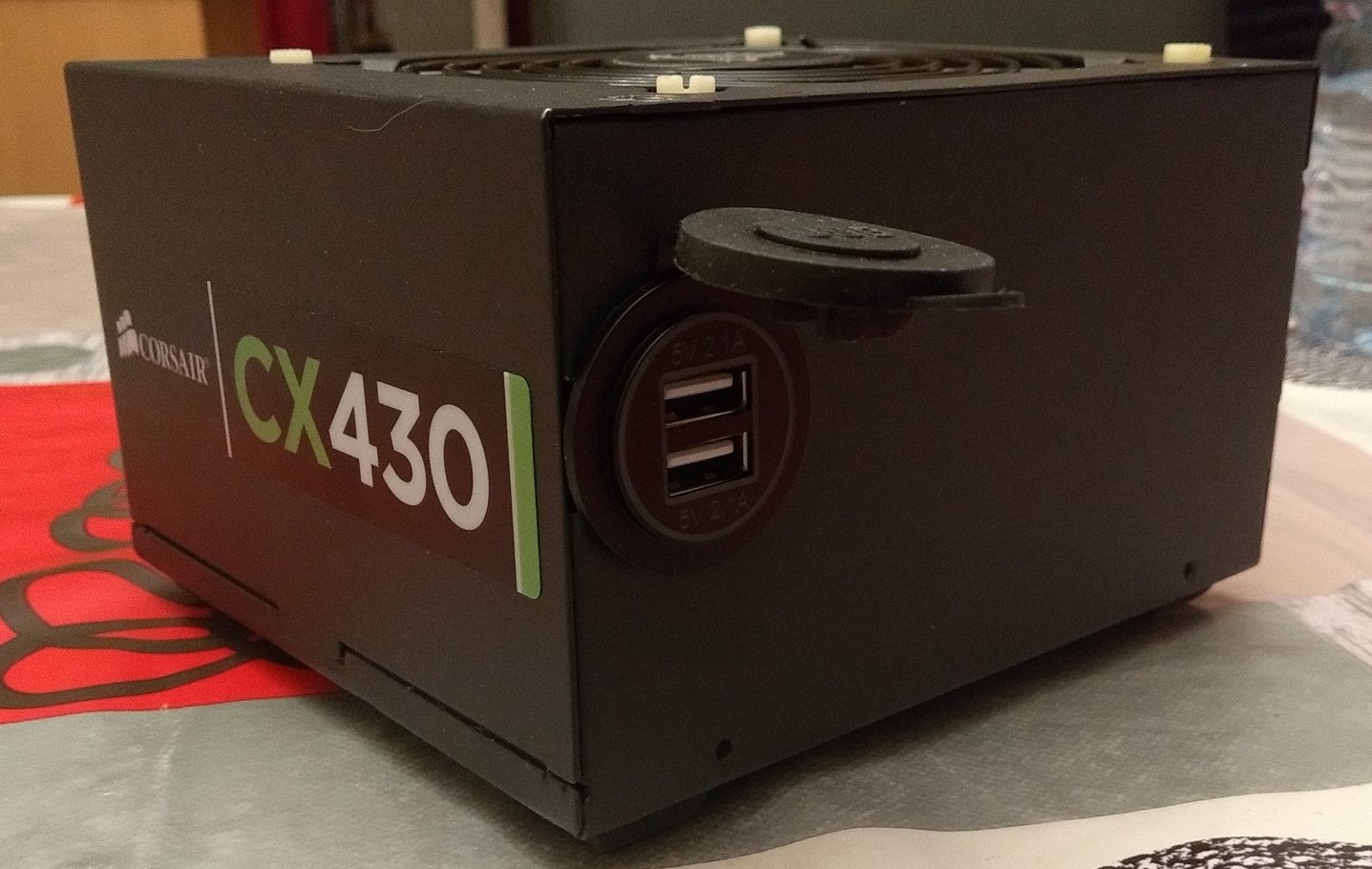

• 1 module fournissant 2 prises USB. L'une d'entre elles sert à alimenter ma monture Star Adventurer.

J'en suis très content et je vais en décliner une version nomade qui recevra les 12 volts d'une batterie voiture en entrée et qui fournira les mêmes sorties.

Avec ça, je suis tranquille ...
