visser un filtre 1.25 sur un APN

[Pedro Lima]

Salut les astram ! 🖐️

Comme l'indique le titre je cherche à visser mes filtres UHC, CLS.. sur mon Canon, pour cela j'ai bien sur la bague T2 ainsi que le raccord pour le mattre sur mon tube, enfin voila j'ai acheté une bague exactement comme ceci pensant règler l'affaire https://www.pierro-astro.com/materiel-astronomique/accessoires-optiques/filtres-photographiques/bague-adaptatrice-50-80-vers-31-75mm_detail



Du coup il y a comme un petit problème.. les filtres se vissent sans problème dessus parcontre il est un poil trop grand pour le fixer au raccord du T2.. Est-ce qu'un raccord comme celui-ci fera l'affaire ? https://laclefdesetoiles.com/bagues-d-adaptation/6219-adaptateur-filtres-125-sur-coulant-2-ts-optics.html



Sur la dernière image j'ai un petit adaptateur 1.25"/2" qui s'adapte parfaitement à ma bague T2 mais impossible de faire la map le chemin est trop court.. si quelqu'un aurait la solution je suis preneur merci 😉



[Romain_99]

Salut,



Avant tout, je ne sais pas quel est le capteur de ton APN, mais si tu es en APS-C, avec du matos en 1"25, bah tu vas avoir du vignetage...



Sinon :

Il est normal que ta bague adaptatrice ne coïncide pas avec ta bague T2. Le filetage T2 est d'un diamètre de 42mm avec 0,75mm par filet, aussi noté M42x0,75. La bague que tu as pour visser ton filtre a un filetage M48 côté APN... Tu comprends maintenant qu'avec des filetages différents, ça ne va pas.



Une solution possible est d'utiliser une bague comme celle-ci. Tu peux y visser ton filtre côté tube, et la visser dans ta bague "EOS vers T2" côté APN. En revanche, si ton PO est au format 2", il te faudra une bague de ce type pour transformer un coulant 2" en 1"25 et pouvoir y glisser la bague. Si tu ne peux pas atteindre la MAP, il te faudra une bague d'allonge à glisser dans ton PO, comme celle-ci, toujours si ton PO est en 2"...

[Romain_99]

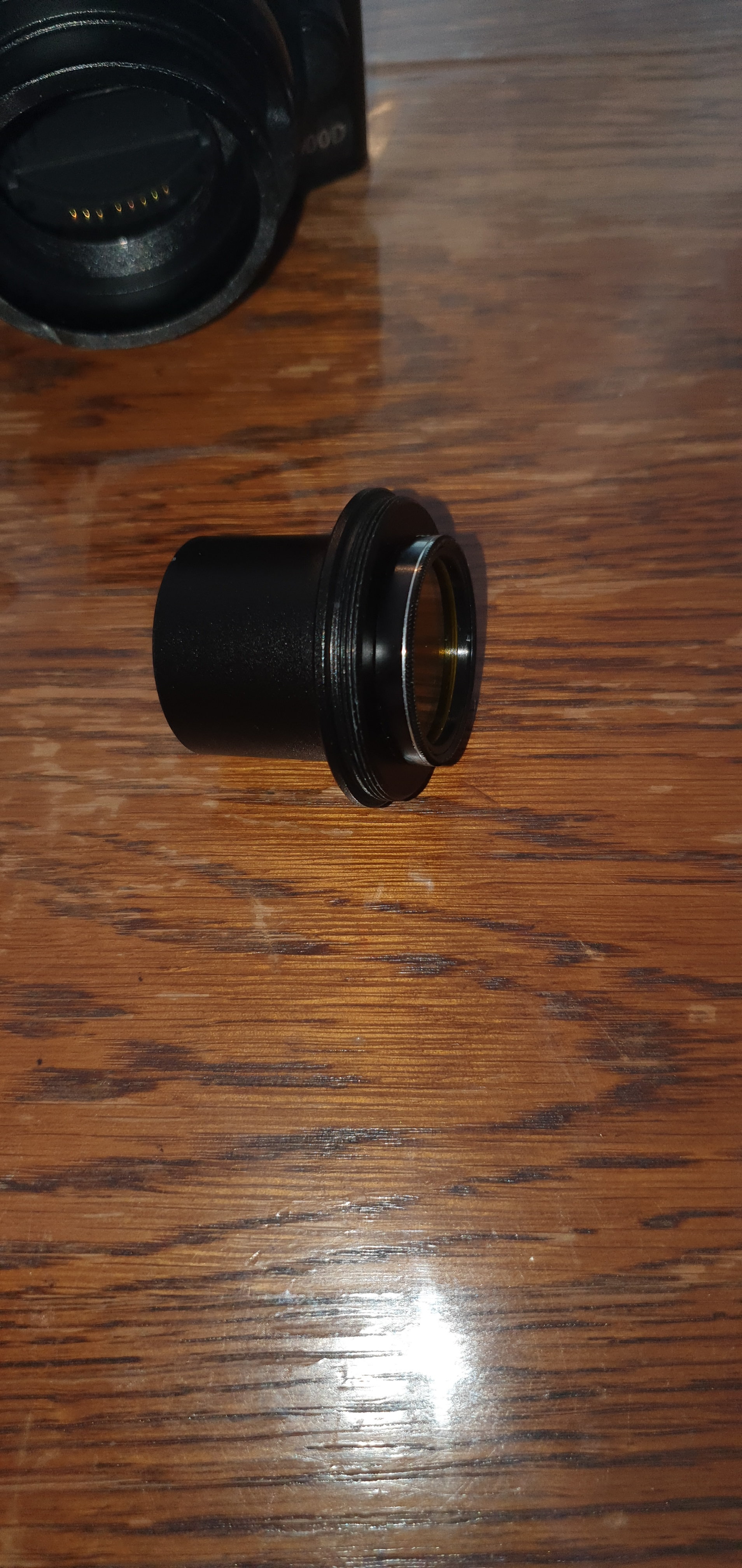

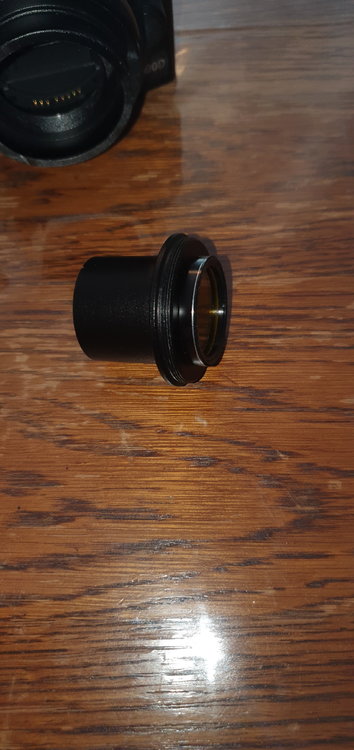

Ah mais attends, la bague que tu montres sur ta deuxième photo, ce serait pas une bague au coulant 1"25 d'un côté et au filetage T2 de l'autre ?

[Pedro Lima]

Il y a 2 heures, Romain_99 a dit :

Salut,



Avant tout, je ne sais pas quel est le capteur de ton APN, mais si tu es en APS-C, avec du matos en 1"25, bah tu vas avoir du vignetage...



Sinon :

Il est normal que ta bague adaptatrice ne coïncide pas avec ta bague T2. Le filetage T2 est d'un diamètre de 42mm avec 0,75mm par filet, aussi noté M42x0,75. La bague que tu as pour visser ton filtre a un filetage M48 côté APN... Tu comprends maintenant qu'avec des filetages différents, ça ne va pas.



Une solution possible est d'utiliser une bague comme celle-ci. Tu peux y visser ton filtre côté tube, et la visser dans ta bague "EOS vers T2" côté APN. En revanche, si ton PO est au format 2", il te faudra une bague de ce type pour transformer un coulant 2" en 1"25 et pouvoir y glisser la bague. Si tu ne peux pas atteindre la MAP, il te faudra une bague d'allonge à glisser dans ton PO, comme celle-ci, toujours si ton PO est en 2"...

Merci d'avoir répondu , j'ai un 100D et un 1000D donc un APS-C après si ça me bouffe un peu de champs c'est pas trop grave..



Oui j'ai été un peu trop vite et j'ai pas pris bien le temps de vérifier.. tant pis pour moi je renverrais ce que j'ai commandé ça m'apprendra..

Je pense que la première bague pourrait très bien me convenir car le chemin m'a l'air court, il se visse sur mon T2 si j'ai bien compris mais le probléme comme tu l'indique si bien c'est que mon PO est un 2".. après tu m'a conseillé une bague PO 2" vers 1.25" mais le deuxième lien que j 'ai mis pourrait pas faire l'affaire ?







Il y a 2 heures, Romain_99 a dit :

Ah mais attends, la bague que tu montres sur ta deuxième photo, ce serait pas une bague au coulant 1"25 d'un côté et au filetage T2 de l'autre ?

C'est exact mais quand je fixe le tout dans mon PO en 2" la map se fait pas comme si il fallait encore que j'avance.. le chemin est trop court.

[Romain_99]

Bon, il va falloir que tu sois un peu plus clair. C'est normal d'avoir du mal au début avec les filetages.



Il y a 7 heures, Pedro Lima a dit :

Je pense que la première bague pourrait très bien me convenir car le chemin m'a l'air court, il se visse sur mon T2 si j'ai bien compris

De quelle bague parles-tu ?



Il y a 7 heures, Pedro Lima a dit :

après tu m'a conseillé une bague PO 2" vers 1.25" mais le deuxième lien que j 'ai mis pourrait pas faire l'affaire ?

Si, on peut utiliser une bague comme celle-là, mais il te faut dans ce cas une bague qui ait un coulant 2" (donc un filetage M48...) de ce type.



Il y a 7 heures, Pedro Lima a dit :

C'est exact

Ah, comme tu avais eu l'idée originale de mettre ton filtre 1.25" côté T2, je comprenais pas.



Il y a 7 heures, Pedro Lima a dit :

mais quand je fixe le tout dans mon PO en 2" la map se fait pas comme si il fallait encore que j'avance.. le chemin est trop court.

Mais si c'est effectivement une bague avec un coulant 1.25", comment diable la rentres-tu dans ton PO 2" ? Soit il y a quelque chose que tu ne me dis pas, soit ça ne va pas.



Essaye d'être plus clair, on va y arriver. Vérifie bien ce que tu écris : par exemple, coulant 2" n'est pas synonyme de filetage T2 mais M48...

Modifié 29 avril 2020 par Romain_99

[Romain_99]

Pour t'aider je te résume deux solutions, en détaillant les bagues qu'il faut en partant de l'APN jusqu'au PO.



L'idée que j'avais dans mon premier message :

APN > bague EOS vers T2 femelle > bague T2 mâle vers coulant 1.25" > filtre 1.25" vissé > adaptateur coulant 1.25" vers coulant 2" > tout ça dans ton PO 2"



Une solution qui utilise la bague de ton deuxième lien :

APN > bague EOS vers T2 femelle > bague T2 mâle vers coulant 2" > ta fameuse bague M48 mâle vers M28.5 femelle > filtre 1.25 vissé dessus > tout ça dans ton PO





Il y a 7 heures, Pedro Lima a dit :

C'est exact mais quand je fixe le tout dans mon PO en 2" la map se fait pas comme si il fallait encore que j'avance.. le chemin est trop court.

Avancer dans quel sens ? J'avais compris qu'il fallait que tu t'éloignes beaucoup de ton tube pour faire la MAP et que ton PO n'allait pas jusque là.





Modifié 29 avril 2020 par Romain_99

[Pedro Lima]

Il y a 5 heures, Romain_99 a dit :

Pour t'aider je te résume deux solutions, en détaillant les bagues qu'il faut en partant de l'APN jusqu'au PO.



L'idée que j'avais dans mon premier message :

APN > bague EOS vers T2 femelle > bague T2 mâle vers coulant 1.25" > filtre 1.25" vissé > adaptateur coulant 1.25" vers coulant 2" > tout ça dans ton PO 2"



Une solution qui utilise la bague de ton deuxième lien :

APN > bague EOS vers T2 femelle > bague T2 mâle vers coulant 2" > ta fameuse bague M48 mâle vers M28.5 femelle > filtre 1.25 vissé dessus > tout ça dans ton PO





Avancer dans quel sens ? J'avais compris qu'il fallait que tu t'éloignes beaucoup de ton tube pour faire la MAP et que ton PO n'allait pas jusque là.





En effet c'est un peu brouillon là.. merci de ta patience

Alors pour répondre à tes 2 propositions ci-dessus, pour la première proposition je l'ai déjà réalisé.. le chemin est trop long.

Pour ta deuxième proposition, ma fameuse bague m48 mâle vers m28.5 femelle ne rentre pas dans le coulant 2" qui est reliée sur la bague EOS

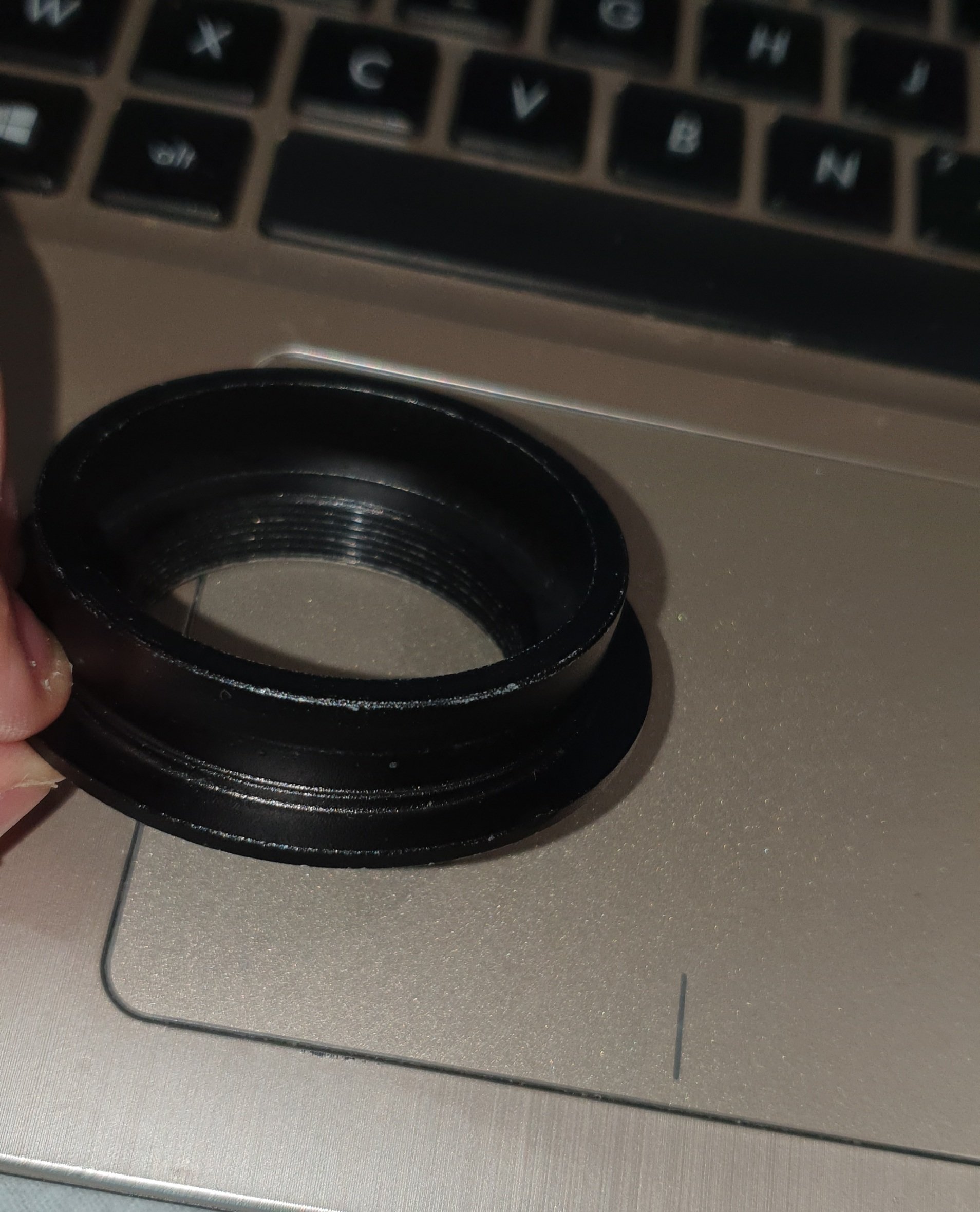

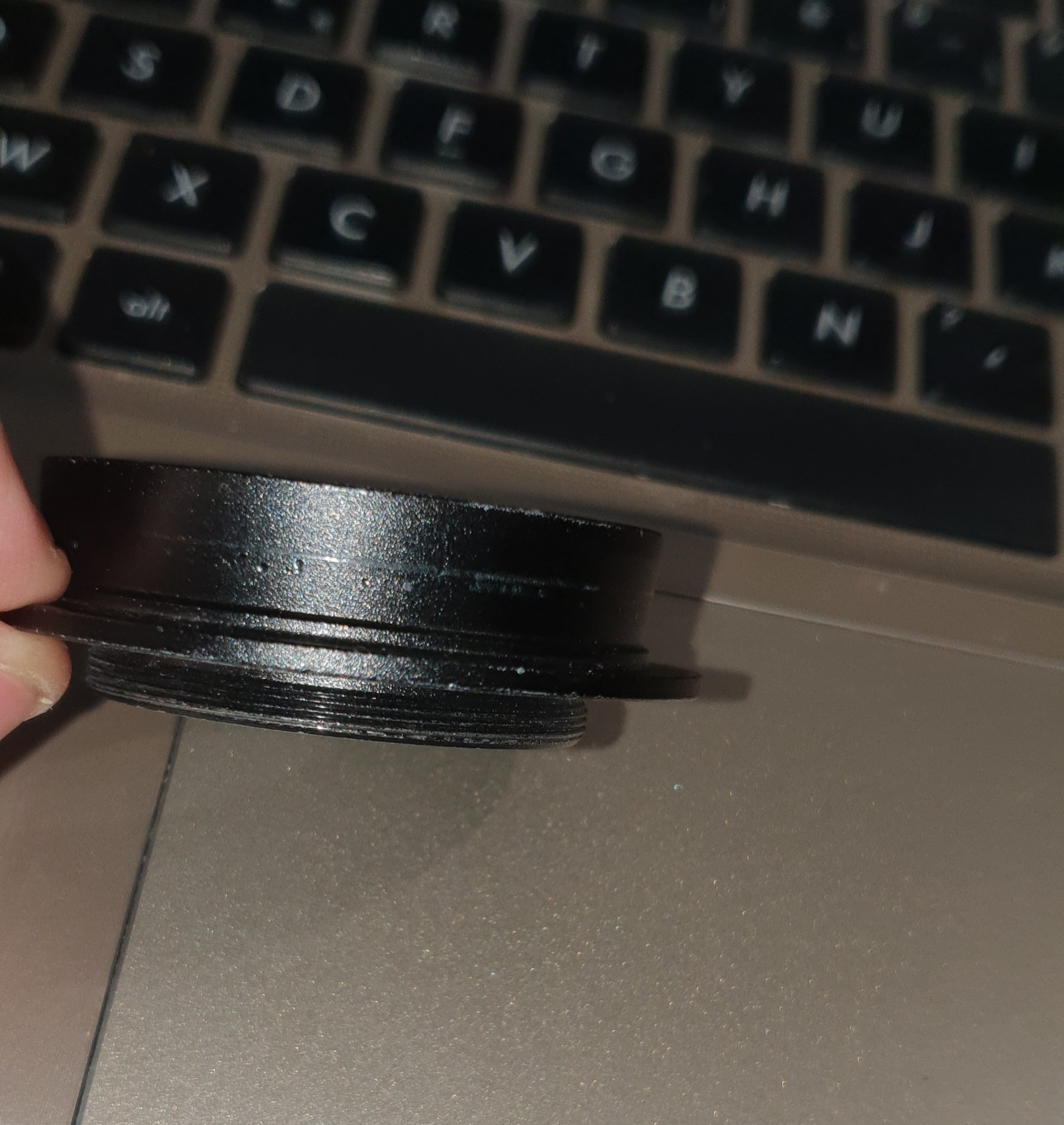

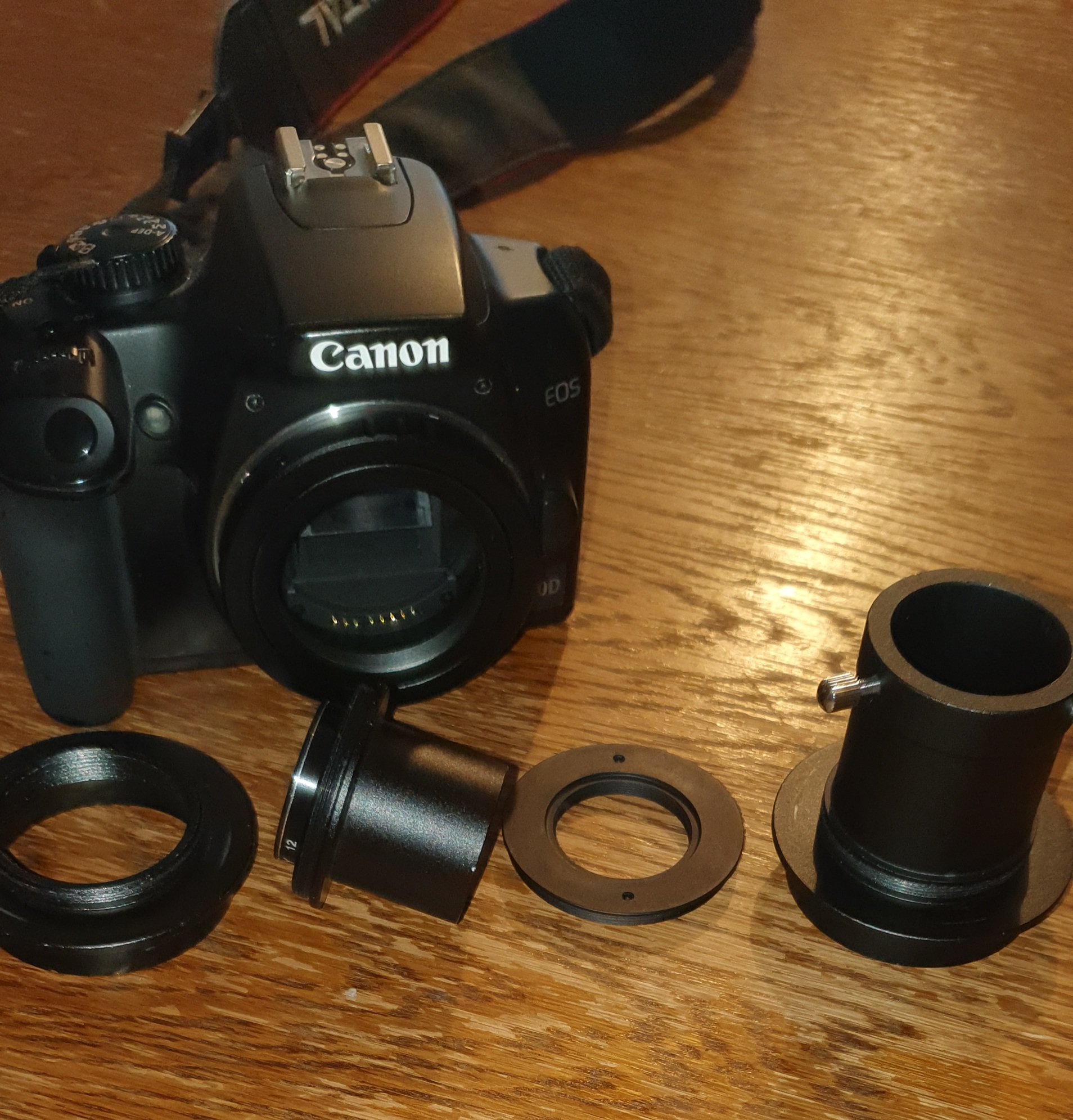

Je mets ci dessous tout ce que je dispose en terme de bague etc.. Je te montre également la bague T2 mâle vers coulant 2" en détail

En espérant être plus clair







[Romain_99]

Bon on va y aller par étapes, tu me dis (et me montres !) encore des choses bizarres. Revenons sur la solution 1, que tu dis avoir déjà testée. Déjà, depuis le début, tu me fais peur avec le placement de ton filtre : celui-ci vient se visser sur la bague T2 vers coulant 1.25" mais côté coulant ! Donc : sur la bague EOS qui est déjà sur ton APN, tu viens visser la bague côté T2 mâle dans le T2 femelle qui est sur l'APN, et ensuite tu y visses le filtre côté coulant (la partie lisse de la bague). Tu prends une photo et tu me l'envoies.



Une fois que tout ça est en place, montre moi ce que tu utilises comme bague adaptatrice pour faire coulisser tout ça dans ton PO.

[Pedro Lima]

Il y a 2 heures, Romain_99 a dit :

Bon on va y aller par étapes, tu me dis (et me montres !) encore des choses bizarres. Revenons sur la solution 1, que tu dis avoir déjà testée. Déjà, depuis le début, tu me fais peur avec le placement de ton filtre : celui-ci vient se visser sur la bague T2 vers coulant 1.25" mais côté coulant ! Donc : sur la bague EOS qui est déjà sur ton APN, tu viens visser la bague côté T2 mâle dans le T2 femelle qui est sur l'APN, et ensuite tu y visses le filtre côté coulant (la partie lisse de la bague). Tu prends une photo et tu me l'envoies.



Une fois que tout ça est en place, montre moi ce que tu utilises comme bague adaptatrice pour faire coulisser tout ça dans ton PO.

Ah oui tiens pourquoi j'ai vissé sur ce coté la.. c'est bien la première fois ahah 😄

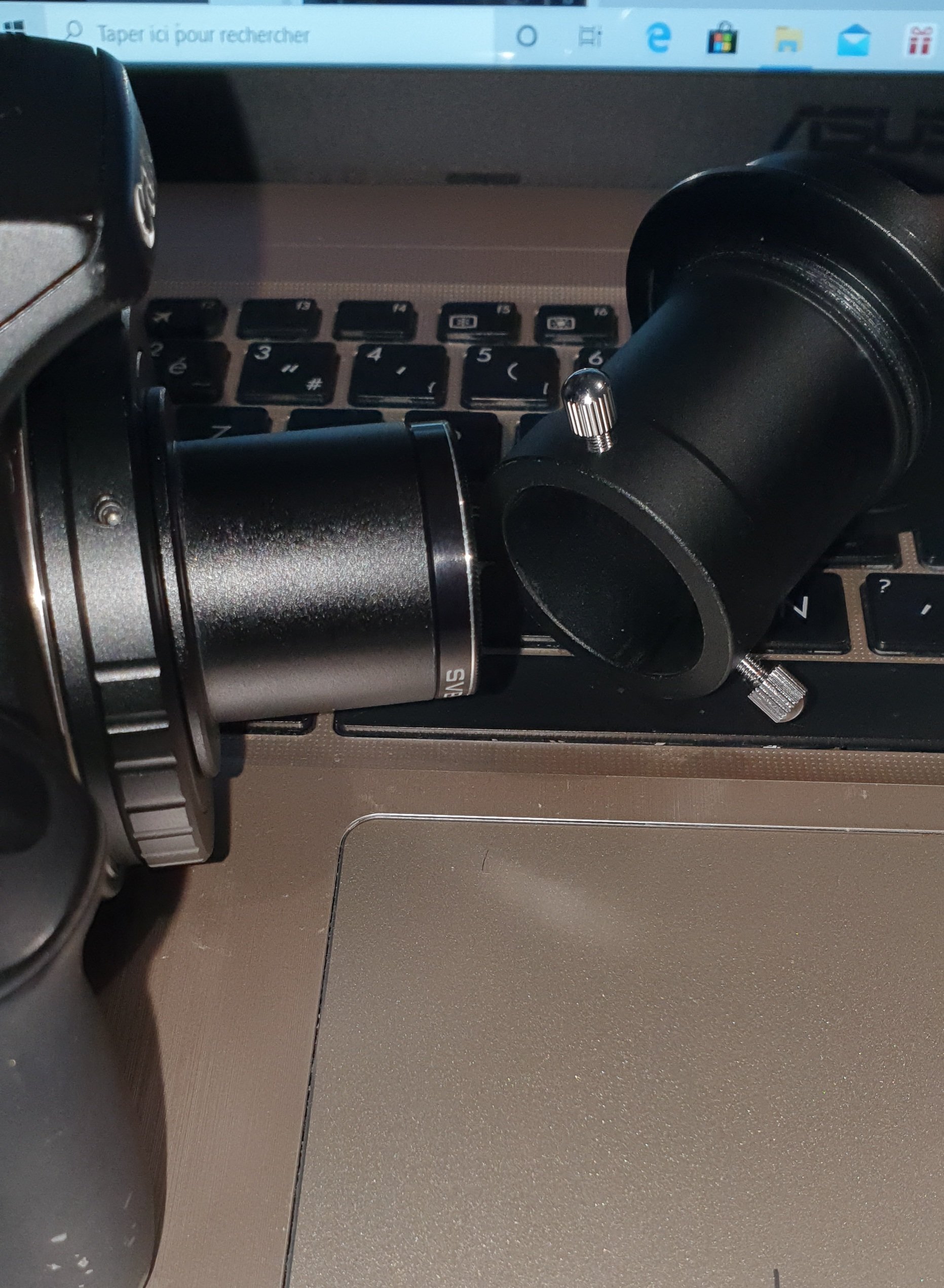

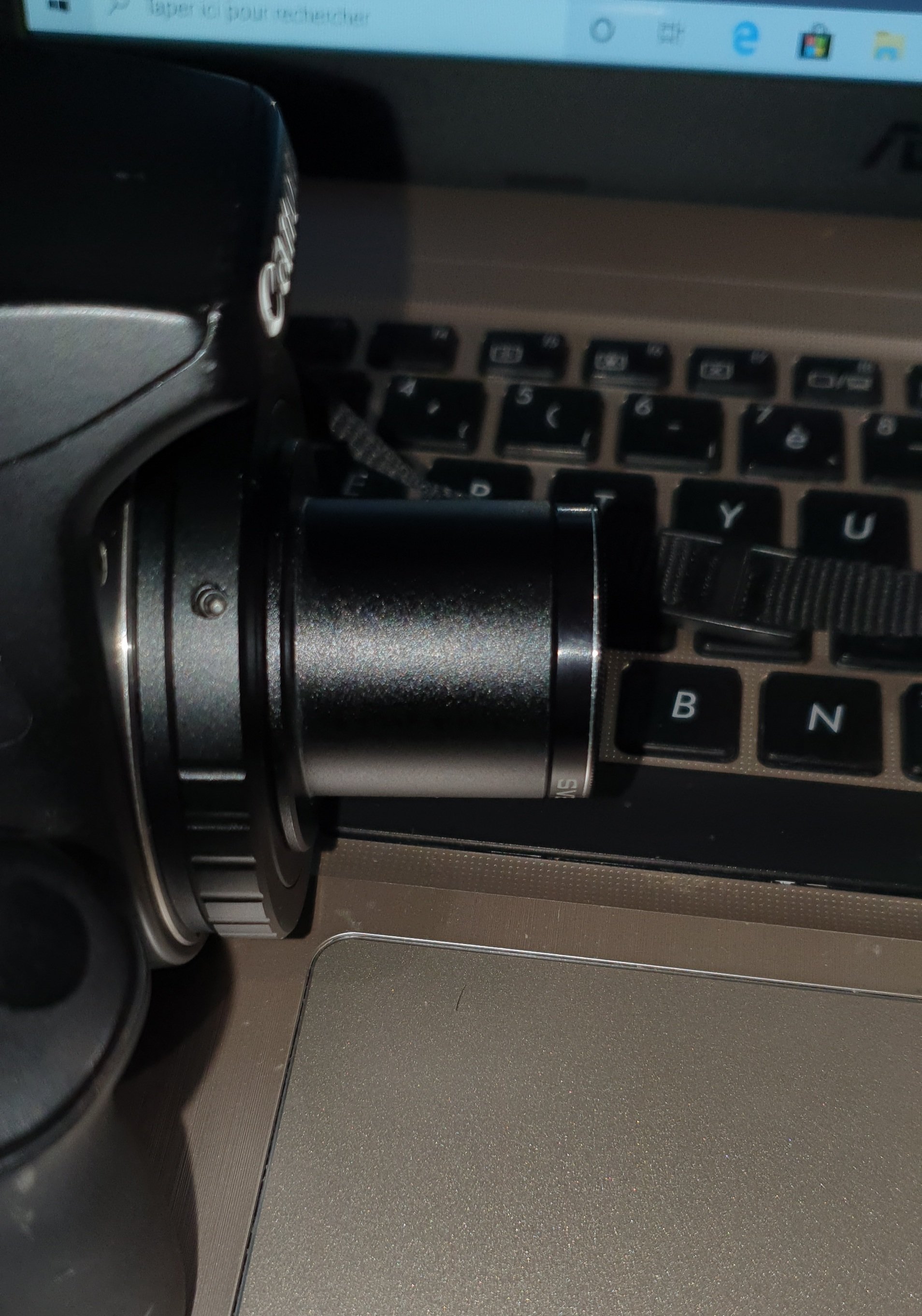

Du coup voilà le montage que tu me demande, et pour info c'est bien comme ça que j'ai tester (photo 2) et le tout sur le PO





[Romain_99]

On avance ! Maintenant je comprends ton problème, et c'est ce que je craignais en voyant les images de ton message précédent : ton adaptation du coulant 1.25" au coulant 2", c'est pas bon du tout. D'après ce que tu me dis et ce que je crois voir, la bague en bout de chaîne (tout à droite de ta dernière image) est une bague T2 mâle vers coulant 2" : elle n'est donc pas du tout faite pour recevoir le coulant 1.25"... La bague que tu as insérée dedans semble être un tube d'allonge au coulant 1.25". Or là il te faut une bague de conversion du coulant 1.25" vers le coulant 2", une bague comme celle-ci et que je t'avais indiquée plus haut, et on oublie le tube d'allonge. Avec ça, tu pourras y faire glisser le coulant 1.25" qui sort de ton APN dans ton PO, avec un tirage résultant qui sera bien moindre... tu devrais alors pouvoir faire la MAP.



Il va falloir que tu te penches sur ces histoires de filetage, et notamment bien réfléchir aux entrées mâles et femelles : dans la dernière photo que tu as postée, tu essayes de faire rentrer un coulant dans un filetage T2 mâle ; autrement dit, rien ne va : un coulant (comme son nom l'indique) se glisse dans un autre et est maintenu au moyen de vis, il n'a donc rien à faire face à un diamètre fileté, et en plus on fait rentrer un côté mâle dans un côté femelle, et pas l'inverse ! Les éléments filetés ou coulants doivent s’emboîter de manière parfaite et pas approximativement, c'est ce qui fait la spécificité de chaque bague et sa capacité à maintenir la chaîne optique/mécanique rigidement. Ça va venir !

Modifié 29 avril 2020 par Romain_99

[Pedro Lima]

Ok je vois ce que tu veut dire petit à petit je commence à assimiller les filetages etc c'est vrai qu'au début c'est pas hyper simple du coup je vais prendre la bague que tu m'a conseillé et faire un échange en renvoyant ma bague chez PA.



Merci pour ta réponse je ferais un retour sur ce post pour ceux que ça interesse

[Romain_99]

Je me rends compte que tu ne m'as jamais dit quel était ton tube. Il semble que sur certains newton, la MAP avec un APN au foyer soit impossible sans bricoler un peu plus. Je t'invite notamment à consulter ce thread qui évoque le problème sur un 130/900. Si tu es dans ce cas, renseigne toi bien avant de commander encore des bagues inutiles. Notamment, mesure le tirage qu'il te faut pour la MAP, compare le au tirage résultant avec la solution que je t'ai donnée plus haut (regarde la longueur de la bague adaptatrice du coulant 2" au coulant 1.25") pour t'assurer que tu peux bien atteindre la MAP. Bref, calcule bien ton coup quoi...

[Pedro Lima]

C'est un 250/1200. Je vais jetter un oeil et calculer ça. Au pire des cas si c'est mort j'ai pas le choix de passer aux filtre 2"
