Comment fixer un porte oculaire hélicoïdal Baader ?

[chatbleu54]

Bonjour à tous !

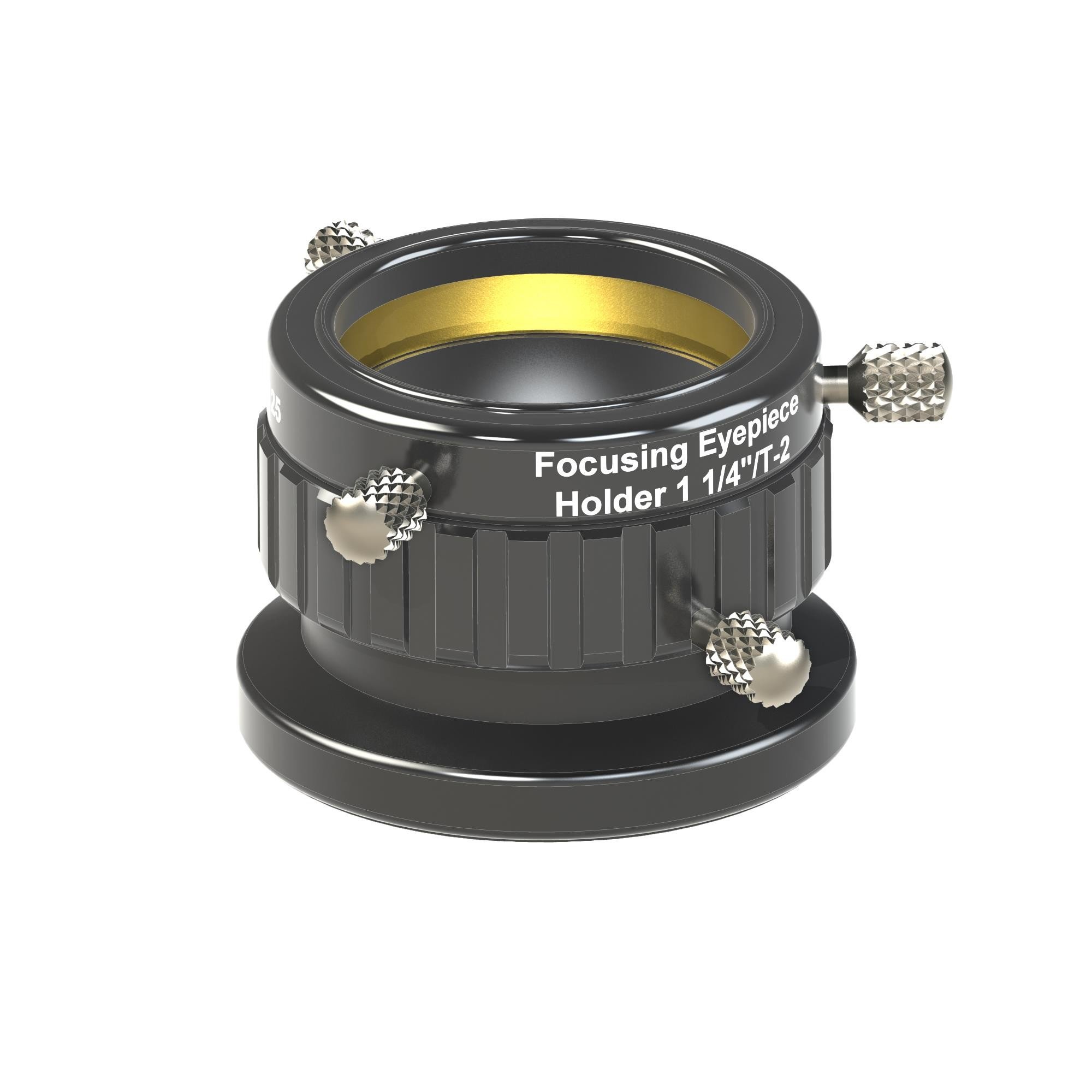

J'ai un porte oculaire que je souhaite utiliser d'une autre façon. A l'origine il est monté sur un Vario Finder 10x60. Pas femelle 36,4 mm

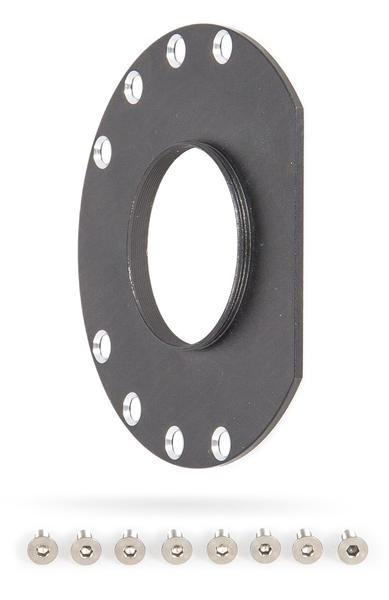

J'ai donc besoind'une bague avec un filet mâle de 36,4 avec des trous pour la fixer, mais je n'ai trouvé que ça, avec du M42 ou plus !

Merci pour vos idées, j'ai de la fumée qui me sort par les oreilles ! 😁

Modifié 30 avril 2020 par chatbleu54

[astrocg]

t'as regardé chez pierroastro ou teleskop service?

[sebastien.lebouc]

c'est pour passer ce pas 36,4mm vers quoi?

parce que des trous pour la fixer, c'est un peu vague...

[chatbleu54]

Ah mon pauvre, si tu savais le nombre de liens que j'ai suivi. C pour ça que je demande si quelqu'un connaît, ou à un nom spécifique pour la recherche....

[chatbleu54]

à l’instant, sebastien.lebouc a dit :

c'est pour passer ce pas 36,4mm vers quoi?

parce que des trous pour la fixer, c'est un peu vague...

Vers rien, c pour fixer mon PO sur une surface plane, et mon PO à un pas de 36,4 femelle. Donc une bague avec un pas vissant de 36,4 mâle, idéalement avec des trous pour la fixer

[chatbleu54]

Ou toutes autres idée pour fixer mon PO sont les bienvenues, Merci (petit up)

[norma]

Bonjour,

Un petit croquis coté (sans oublier le pas) et je te dis si je peux te faire ça.

[astrocg]

l'impression 3D of course

[Toutiet]

Attention, chatbleu54, sur ta photo, on voit un filet femelle...  (et de temps en temps, un filet mâle...). Effet optique garanti 😜.

[Toutiet]

Doublon.

Modifié 2 mai 2020 par Toutiet

[Michel Boissel]

Une solution assez chère mais performante si ton tirage optique te le permet :



Adaptateur M36.4 mâle vers T2 femelle : https://www.teleskop-express.de/shop/product_info.php/info/p2367_TS-Optics-Adapter-M-36-4---T2-for-1-25--helical-focuser.html



Puis platine en T2 mâle collimatable : https://www.teleskop-express.de/shop/product_info.php/info/p10398_TS-Optics--T2-Tilter---M42x0-75----tilting-compensator.html



Il suffira de percer quelques trous dans la partie qui comprend le T2 femelle. Ton PO sera réglable au quart de poil sur l'axe optique ...

[chatbleu54]

Le 01/05/2020 à 16:36, norma a dit :

Bonjour,

Un petit croquis coté (sans oublier le pas) et je te dis si je peux te faire ça.

Merci, je n'ai rien de précis, à part la partie fileté de 36,4 mm, et je ne sais pas quel pas, 0,75 ? Et comme la bague au dessus, un rond ou un carré avec 4 trous pour fixer et un pas mâle en 36,4 mm. Bizarre qu'on ne trouve pas...
