Monture Takahashi em 200 et alimentation electrique

[jj06]

Bonsoir à tous ,

J'avais acheté une monture Takahashi em 200 d'occasion il y a quelques années et je voudrais utiliser le transformateur 220/12v pour l'alimenter . Le problème c'est que l' embout

n'est pas adapté pour cette monture .Le cable rouge qu'il y a sur la photo me permet de l'alimenter avec une batterie 12 volts  .

Le vendeur que j'ai contacté  aujourd'hui m'a répondu qu'il possédait  un cable intermédiaire qu'il n'a malheureusement pas retrouvé.

Est ce que quelqu'un aurait une idée pour bidouiller quelque .

Bon ciel

[Schorieder]

il y a 40 minutes, jj06 a dit :

Est ce que quelqu'un aurait une idée pour bidouiller quelque .

Oui.

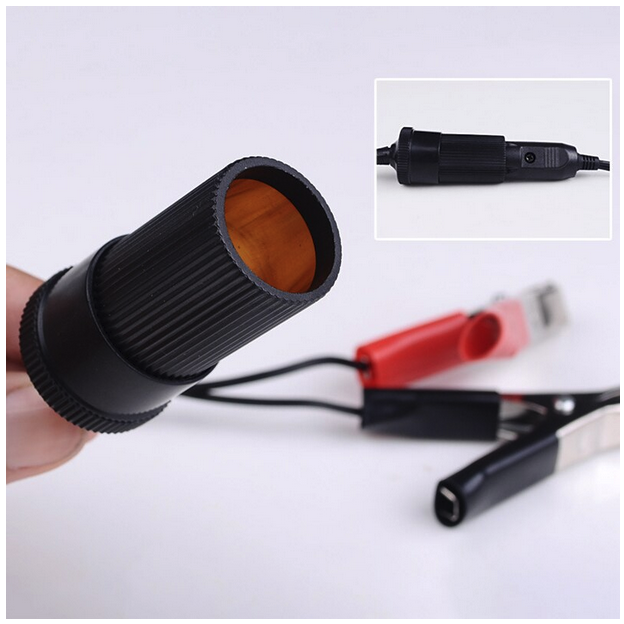

Tu achètes quelque chose comme ça:

https://www.aliexpress.com/item/4000689514944.html?spm=a2g0o.productlist.0.0.5527c0e7Xndxy7&algo_pvid=7b2fc1ed-33b7-41c0-8886-240d82f674cf&algo_expid=7b2fc1ed-33b7-41c0-8886-240d82f674cf-14&btsid=0ab6d59515882672106903565eb0bd&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

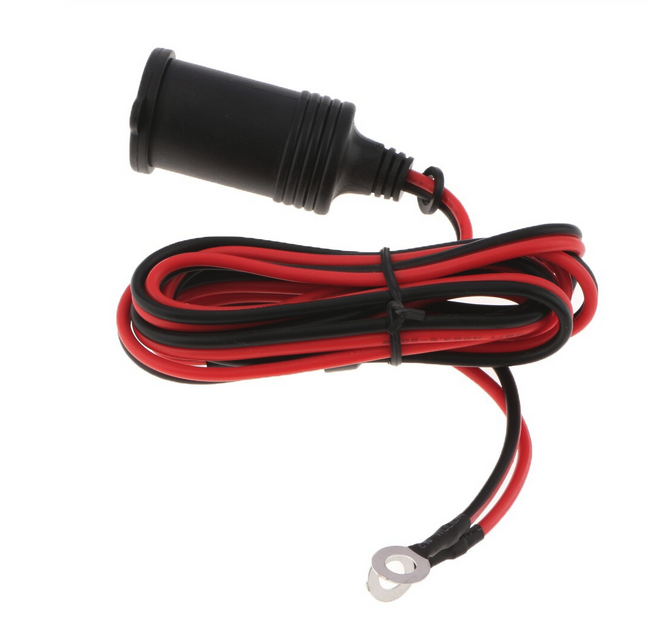

ou ça:

https://www.aliexpress.com/item/4000806562126.html?spm=a2g0o.productlist.0.0.5527c0e7Xndxy7&algo_pvid=7b2fc1ed-33b7-41c0-8886-240d82f674cf&algo_expid=7b2fc1ed-33b7-41c0-8886-240d82f674cf-34&btsid=0ab6d59515882672106903565eb0bd&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_





Tu coupes le cable de sortie de ton transformateur et tu relies le tout (ou plus proprement, si possible, tu ouvres le transformateur et tu relies les cables à l'intérieur de celui-ci)

[jj06]

Désolé, mais je n'ai pas compris exactement ce que tu me proposes de faire . J'ai déjà ce qu'il faut pour utiliser le cordon rouge avec une batterie 12v

Je voudrais juste brancher le transfo sur du 220 v pour alimenter la monture . Il me manque juste un adaptateur pour le brancher sur l'embout du transfo .



Merci quand même pour ta réponse.

[archange34]

Il te suffit d acheter la fiche qui est compatible et de faire une soudure. L alim secteur doit etre sauf erreur de 4A en 12v . Il doit aussi exister des fiche de conversion male femelle. L alim secteur n est pas celle d origine ? Par ailleurs branchement avec des pinces croco.....t as peur de rien.

Modifié 30 avril 2020 par archange34

[jj06]

Merci pour ta réponse .  Les pinces crocro c'est uniquement pour utiliser du 12 v . Quels sont les risques ? J'ai pensé aux fiches de conversion mâle / femelle mais laquelle au juste ?

Je pense que le transfo n'est pas d'origine puisque l'ancien proprio utilisait un cable intermédiaire . La boutique interlinden vend un transformateur pour montures equatoriales au prix de 70 euros . Un peu cher quand même !Je préfère bidouiller quelque chose .

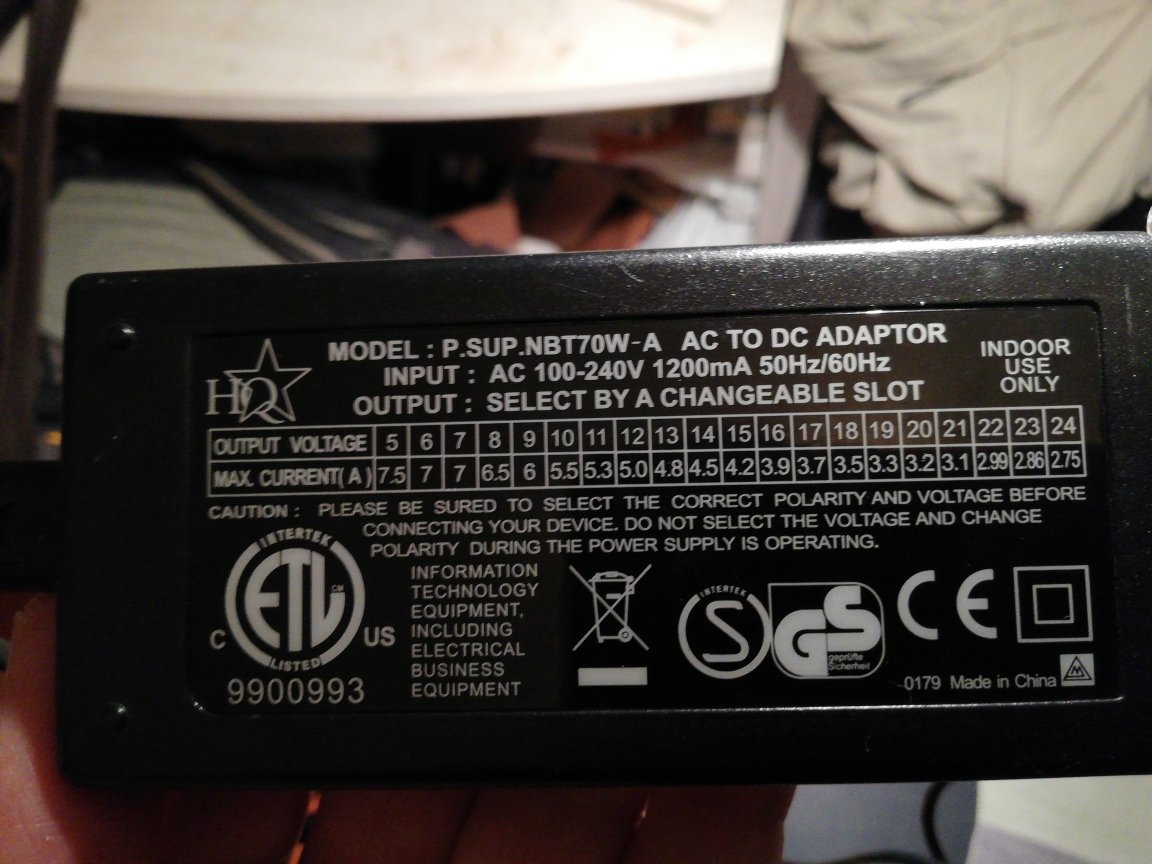

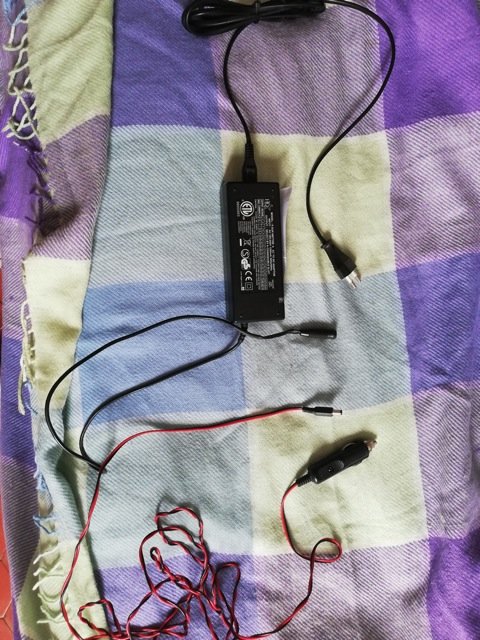

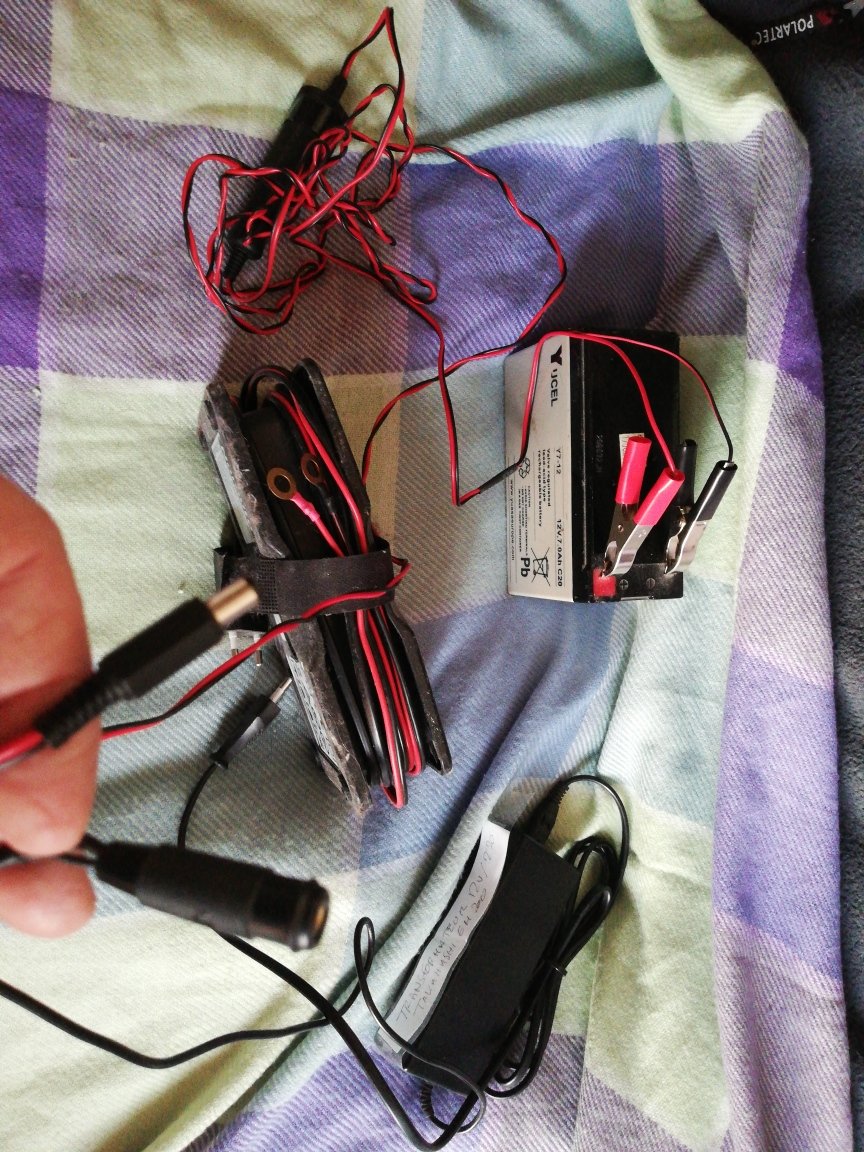

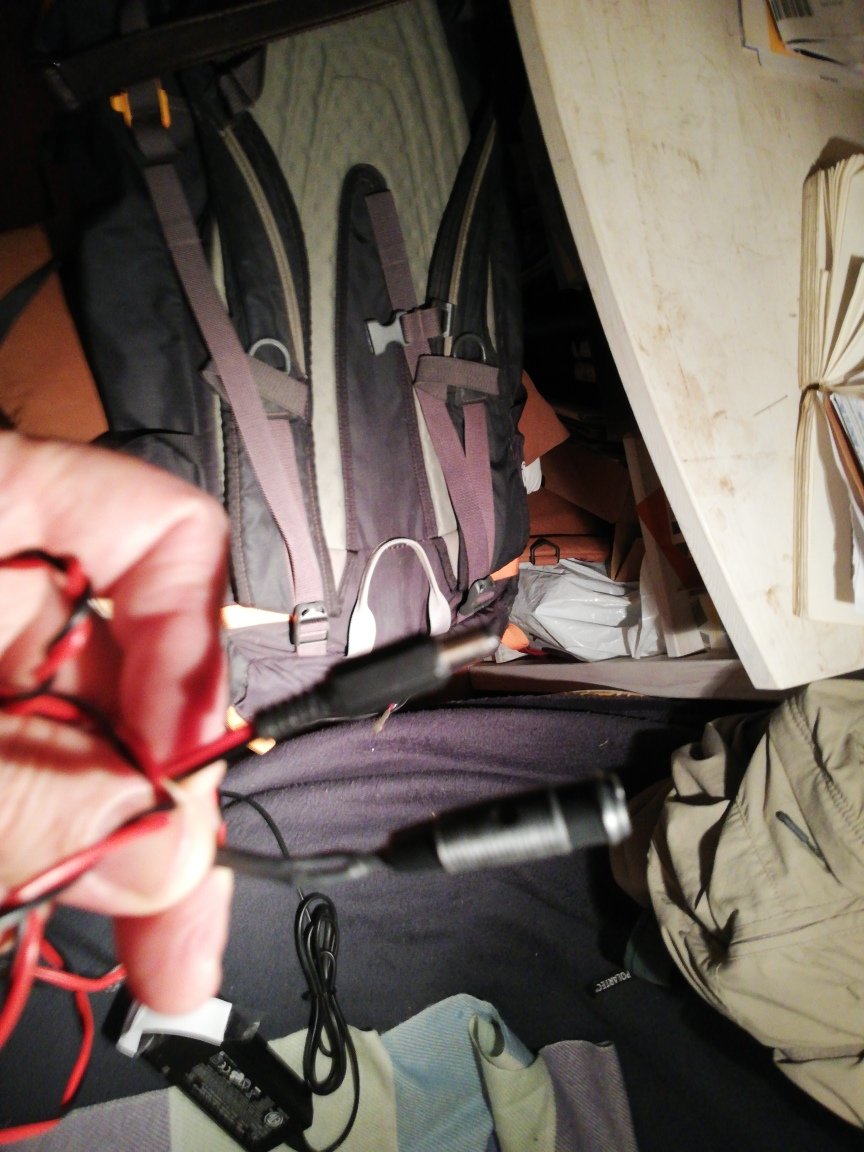

J'ai fait deux photos des cables et du transfo.

[jj06]

[archange34]

Il te faudrait juste un adaptateur male male Dc 12V , faudrait voir le diametre , habituellement c est du 5.5 2.1 ou 2.5 il faudrait voir ce que tu as au bout de ton cable rouge. Sinon un cable de ce type mais apres avoir verifié si tu es en 2.5 ou 2.1

https://www.pierro-astro.com/materiel-astronomique/alimentations-piles/câble-dalimentation-5-5-2-1mm-mâle-mâle-longueur-1m_detail

Pour les pinces si une saute et vient toucher l autre , tu flingueras surement ta carte electronique, mieux vaut du vissant.

Modifié 30 avril 2020 par archange34

[jj06]

Merci archange pour le conseil ! Je ferai dorénavant le branchement sur le booster . Je vais tacher de trouver cet adaptateur mâle / mâle .



[jj06]

Merci pour le lien archange 34

Bon ciel



[alaindumercantour]

Je ne sais pas si c'est pareil sur l'EM200 mais sur l'EM10 le pin central est négatif (à l'inverse de ce qui est habituel pour ces câbles généralistes du commerce.

Faites attention, faut peut être vérifier. Normalement c'est précisé sur la notice mais dans la version anglaise. Ma notice française fournie par OU il y a pas mal de temps n'en faisait pas état.Maintenant je suis bien conscient que tout comme il y a eu plusieurs générations de montures, et qu'en plus ici on parle d'une 200, ma remarque est peut être caduque

[archange34]

A voir, je n ai trouvé l info sur la doc en ligne, le mieux est de contacter pierro astro par exemple. Sur l alim de lem11 le + est au centre

Modifié 30 avril 2020 par archange34

[archange34]

A priori positif au centre puisque compatible azeq6

https://www.telescopes-et-accessoires.fr/alimentation-secteur-optique-unterlinden-12v-5a-c2x30317754

[macfly51]

Salut,



Avec un testeur tu peux facilement déterminer la polarité ; regarde simplement ou va le (+) de ta batterie.



L'alim que tu nous montres est réglable ; vérifie quand même avant de faire le branchement



Quand à ton adaptateur, si tu récupères toutes les pièces possibles avant de mettre un objet au rebut, tu devrais en avoir quelques uns....

[jj06]

Merci les gars pour vos réponses . Pour éviter de faire une boulette je peux dans un premier temps contacter pierro astro pour lui demander conseil. Il me semble avoir vu le même transfo sur le net à un prix nettement inférieur  . macfly51, peux tu me dire comment tu procèdes avec un testeur pour déterminer la polarité .

[macfly51]

Salut,



Si tu ne sais pas contrôler une polarité, j'imagine que tu ne sais pas non plus utiliser un fer à souder ?

Dans ce cas il me parait très raisonnable d'appeler Pierro Astro

[jj06]

Bonjour macfly,

Je me suis servi d'un fer à soudé il y a fort longtemps .... mais j'aimerai stp que tu répondes à ma question et après j'aviserai si je contact ou pas Pierro Astro .
