construction d'un 114 500

[HPMâd]

Bonjour,



Je viens de démarer la construction d'un nouveau 114*500...

Le design sera un telescope boule... mais ouvert!



Je fait pratiquement tout avec ma petite CNC (une 3018 max a 200€)...



Voila quelques photos de la phase découpe (qui est faite en 4 parties...)

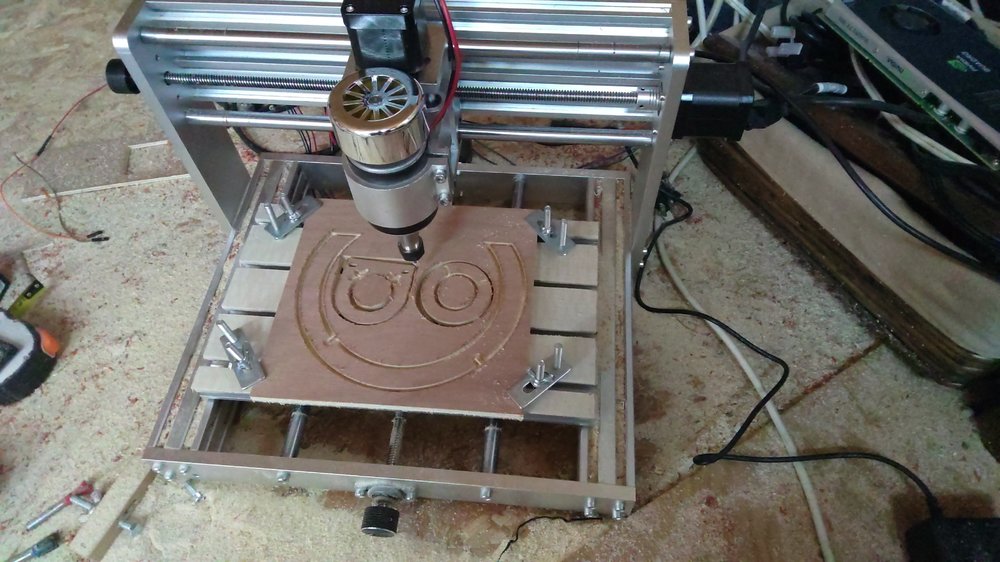

Sur la première photo, ont voit la CNC en plein travail.

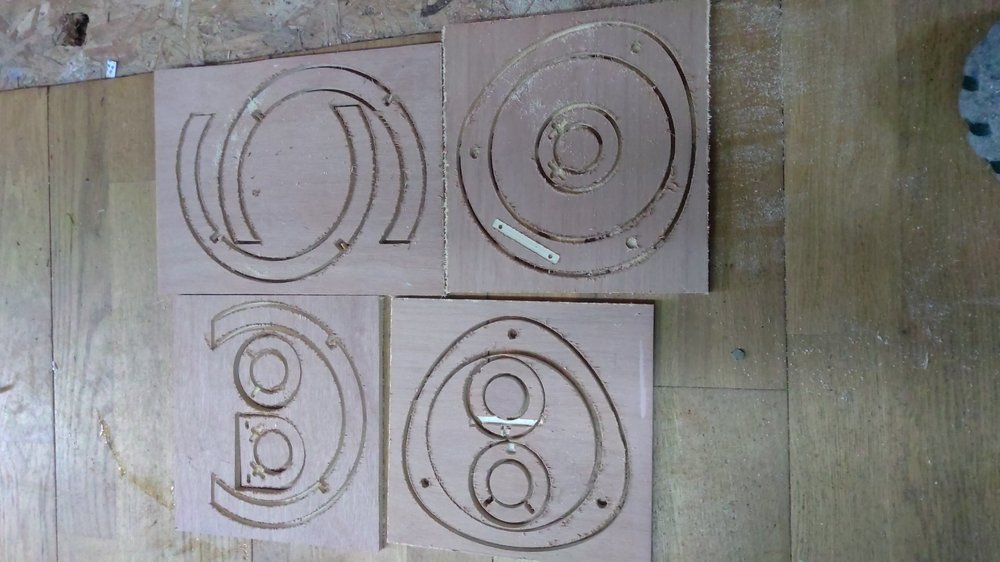

Toutes les pièces découpées.

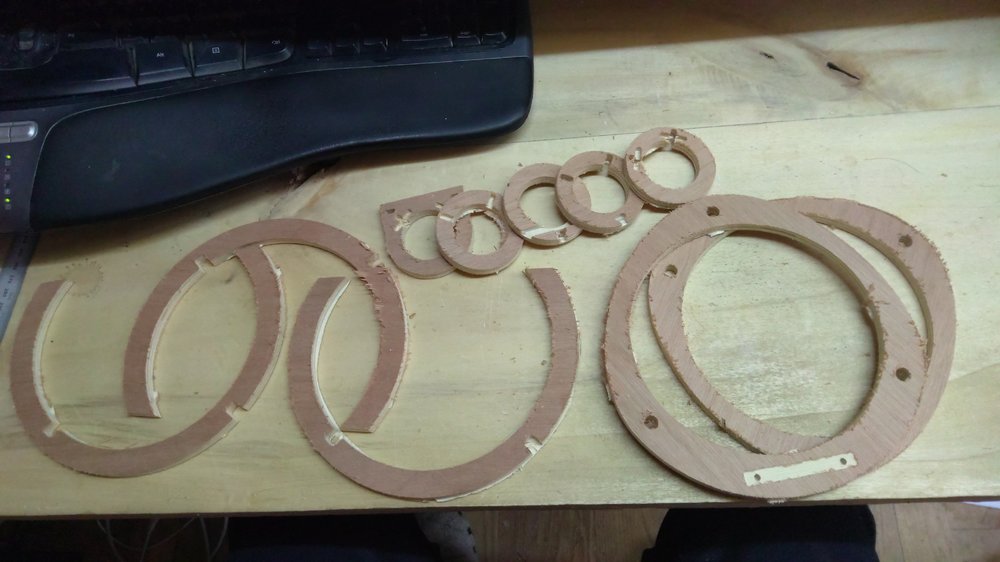

Puis séparées... 3 3/4 d'anneaux pour la boule, 1 anneau pour fermer le 'haut" de la boule, et un aneaux pour la partie "haute" du scope..

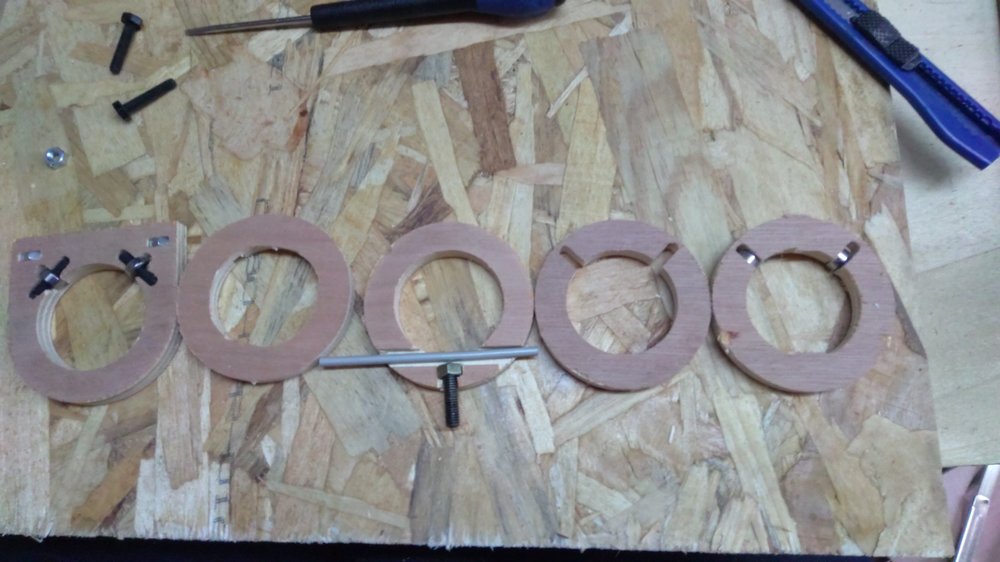

On rajoute 5 "pièces" qui formeront le porte oculaire de type Crayfoard...

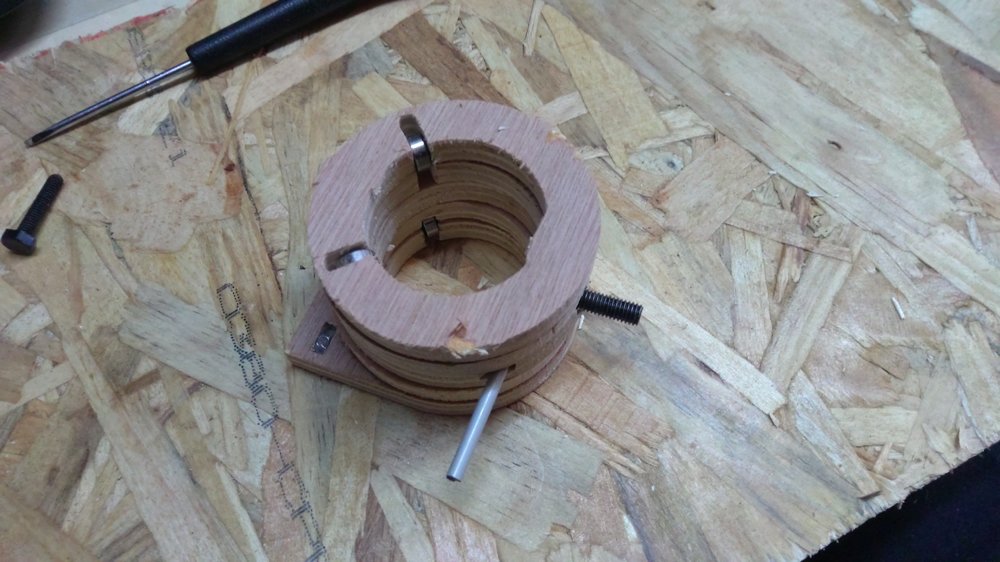

Apres un peu de netoyage, on regarde le porte oculaire en cours d'assemblage.... les roulements a bille font 8mm de diamètre par 3mm d'epaisseur...

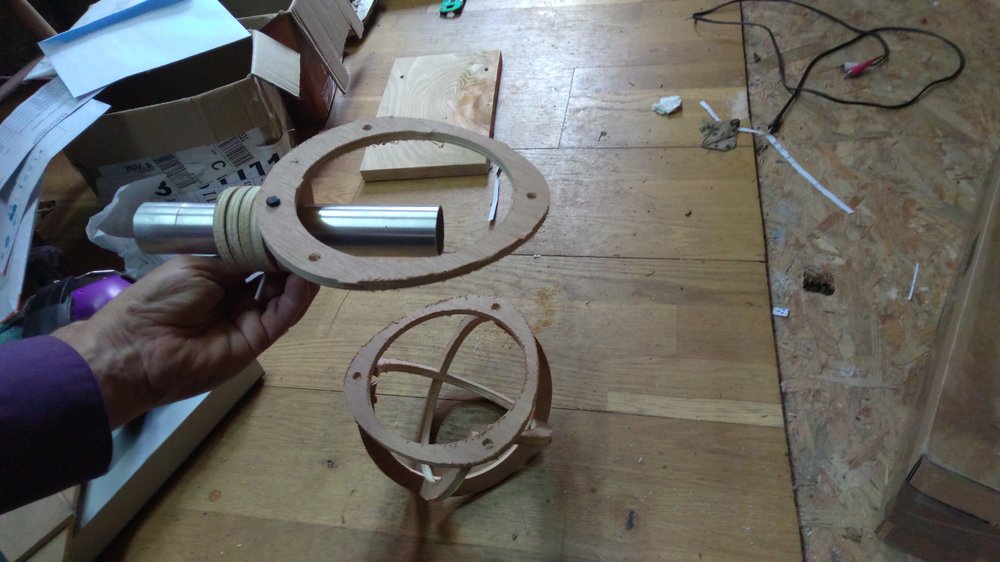

Cette dèrinère photo (pour le moment) montre comme le teslecope ce présentera.. partie supèrieur avec le PO (il faut que je coupe le tube qui est bien trop grand pour le moment...)

Les 2 seront relié via 3 tubes alus de 8mm...

il manque encore l'araigné, la cellule miroir et la "base"... sur lequels je travaillerait ce WE si tout vas bien!





Bon ciel!

Cyrille



Modifié 1 mai 2020 par HPMâd

[astrocg]

c'est du contreplaqué? si oui de quelle épaisseur?

j'aime le bois également

bonne continuation du projet!

[HPMâd]

bonjour,



Du contre plaqué de 8mm... c'est un 114*500 donc il n'y a pas besoins de gros...



Cyrille

[Schorieder]

Joli projet et joli design, je me réjouis de voir la suite, et en particulier la façon dont la rotation sur la "boule" va être faite.



La finition de la découpe est un peu décevante, si je peux me permettre: ça vaudrait la peine de prendre une meilleure qualité de contreplaqué et un fraise plus affûtée, mais ça n'enlève bien sûr rien à la valeur de l'idée et du projet.

[HPMâd]

Bonjour,



Je suis d'acord pour la Je pense que le plus gros du pb viends du contre plaque qui n'est pas terrible (fillandreu)...

la fraise est neuve... mais comme c'est une toute petit CNC pas tres rigide ou puisante, je fait des passes de 1mm... ce qui est probablement trop peu pour la fraise...

Est ce que vous vous y connaisez en cnc? trouver les vitesses de coupes correctes est toujours TRES dificile... et je suis pres a prendre toute l'aide possible!



De toute facons, je suis en phase prototype pour le moment... au final, je ferait une version en bois plein...



Cyrille
